вступ

Ця стаття призначена для тих, хто тільки починає працювати з VEX V5 і може бути новачком у будівництві, точніше, у будівництві з металу. Мета цієї статті — ознайомити вас з інструментами, які входять до комплекту V5, щоб почати будівництво. Комплекти V5 містять два основні інструменти; гайковий ключ і зірчастий ключ T15/T8 або зірчасту викрутку T15/T8. Перегляньте відео нижче, а також інформацію, включену в решту цієї статті, щоб дізнатися більше про ці інструменти та їх використання.

Використання інструменту V5

Розвідний ключ

Діаграма, що ілюструє структуру категорії V5, демонструючи ключові компоненти та їхні взаємозв’язки в чіткому та організованому макеті.

Призначення ріжкового ключа полягає в тому, щоб утримувати гайку або опору на місці, поки гвинт закріплюється на ній. Утримуючи гайку або опору на місці гайковим ключем, це дозволить надійно закріпити гвинт на вашій конструкції.

Діаграма, що ілюструє структуру категорії V5, демонструючи ключові компоненти та їхні взаємозв’язки в системі.

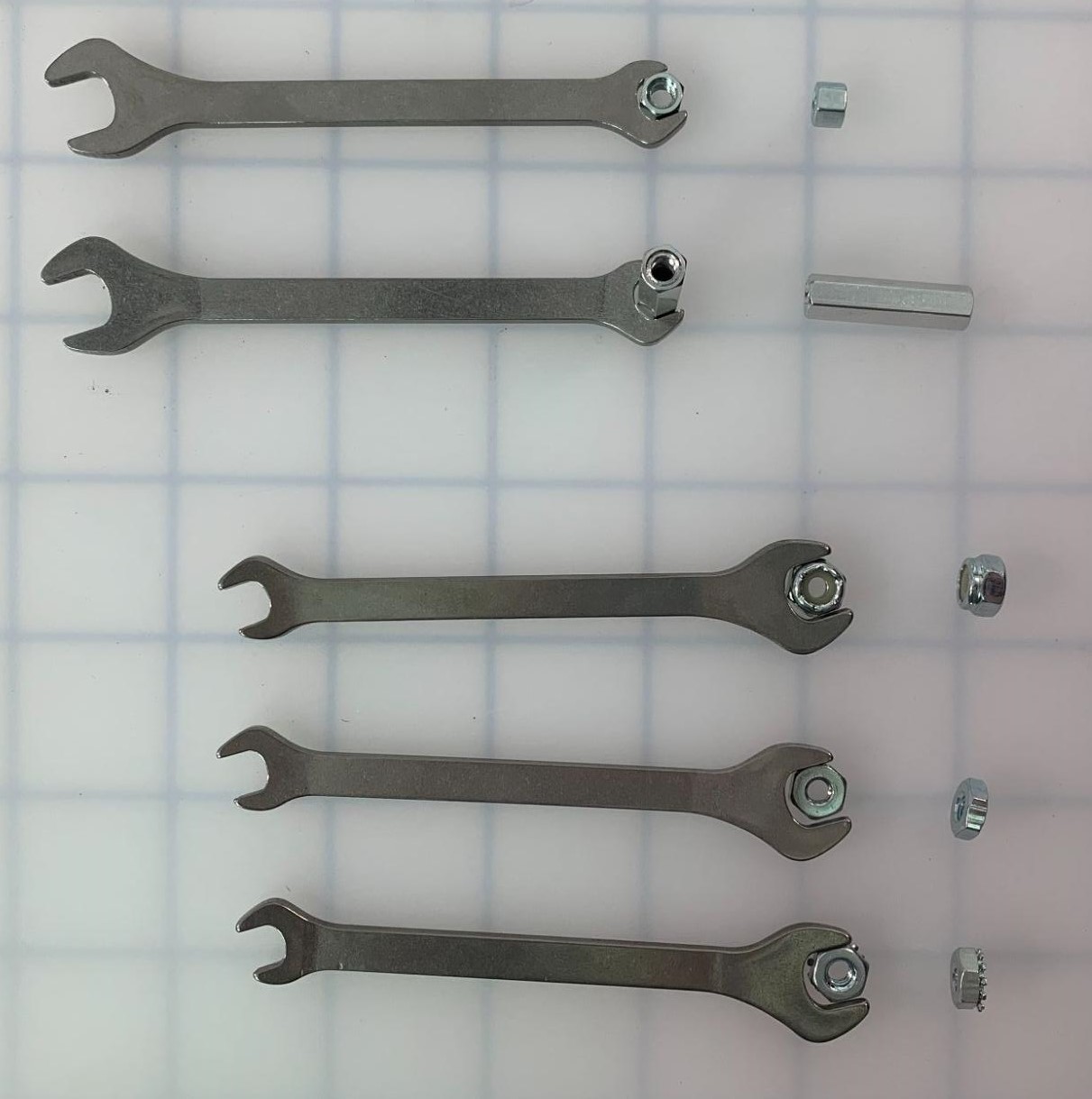

У V5 менший кінець гайкового ключа використовується для утримання:

#8-32 Гайки низького профілю
№8-32 Протистояння
- Тривалість протистояння не має значення.

Більший кінець гайкового ключа використовується для утримання:

#8-32 Nylock гайки
№8-32 Шестигранні гайки
№8-32 Keps Nuts

Зірчастий ключ T15/зірчаста викрутка T15

Діаграма, що ілюструє структуру категорії V5, показує ключові компоненти та їхні взаємозв’язки в системі, створена для покращення розуміння структури V5.

Діаграма, що ілюструє структуру категорії V5, демонструючи ключові компоненти та їхні зв’язки, що стосуються розділу Опис категорії V5.

Призначення зірчастого ключа T15 (на першому зображенні), а також зірчастої викрутки T15 (на другому зображенні) — закручувати всі зіркоподібні гвинти №8-32. Це робиться за допомогою унікальної зіркоподібної форми ключа, що привертає гвинт зі зіркою №8-32.

Для отримання додаткової інформації та демонстрації кріплення гвинтів до гайок перегляньте цю статтю з бібліотеки VEX.

Ключ T8 Star Drive / T8 Star Викрутка

Діаграма, що ілюструє структуру категорії V5, показуючи ключові компоненти та їхні взаємозв’язки в системі.

Призначення зірчастого ключа T8 (на першому зображенні), а також зірчастої викрутки T8 (на другому зображенні) — закручувати всі установчі гвинти зі зірковим приводом №8-32. Ці установчі гвинти зірчастого приводу є меншими гвинтами, розташованими в карданних шарнірах і хомутах зірчастого вала.
