Гайкові фіксатори мають багато призначень, але одна з їхніх головних функцій — це можливість затягнути гайку без використання гайкового ключа. Хоча обидва виконують подібні функції, в екосистемі VEX є два набори фіксаторів: один розміром підходить для #8-32 Nylock і шестигранних гайок, інший розміром підходить для #8-32 низькопрофільних гайок і всіх стояків.. Мета цієї статті — пояснити різницю між фіксаторами Standoff Retainers і з шестигранними гайками.
Примітка: Standoff Retainers використовуються в EXP Education Kit і Classroom Bundles.

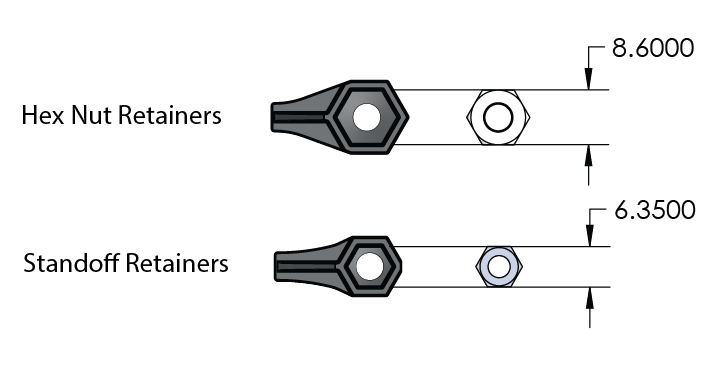

На цьому зображенні показано різницю сумісних розмірів між фіксаторами шестигранної гайки та фіксаторами Standoff. Зауважте, що хоча показано лише фіксатор з 1 опорою, те саме стосується всіх фіксаторів із шестигранною гайкою та опорних фіксаторів.
Для фіксаторів шестигранної гайки максимальна ширина по площинах (або діаметр, виміряний від поверхні до поверхні) на гайці становить 8,6000 мм (ширина #8-32 Nylock і шестигранних гайок), тоді як максимальна ширина по площинах для Standoff Фіксатори становлять 6,3500 мм (ширина #8-32 низькопрофільних гаек і всіх опор).
Це означає фіксаторів шестигранних гайок, і що #8-32 низькопрофільні гайки і стійки будуть ефективно працювати тільки з фіксаторами Standoffs. Хоча ви можете розмістити низькопрофільні гайки та опори #8-32 у фіксаторах шестигранних гайок, вони не затягнуться самостійно, оскільки вони занадто малі, щоб утримуватися на місці.

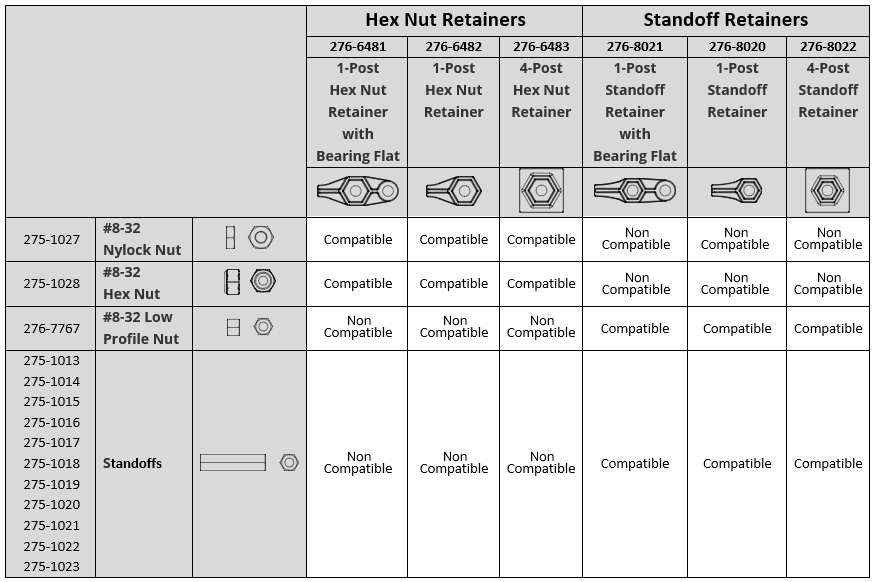

Нижче наведено зручну для ознайомлення таблицю, яка пояснює, яка гайка/штамп сумісна з кожним відповідним фіксатором гайки. Усі гайки можна знайти тут, усі дистанційні стійки можна знайти тут, усі шестигранні гайки-фіксатори можна знайти тут, а всі дистанційні фіксатори можна знайти тут.
