Bu makale, Saha Kontrol Sisteminin V5 Taşınabilir Yarışma Sahasınasıl monte edileceğini anlatacaktır.
1. Donanım toplayın
- Sürücü arayüzü - Adet 2
- Maç denetleyicisi - Adet 1
- Nylock somunları - Adet 6
- 8-32 0,5” ile & ” uzunluğunda vida - Adet 6

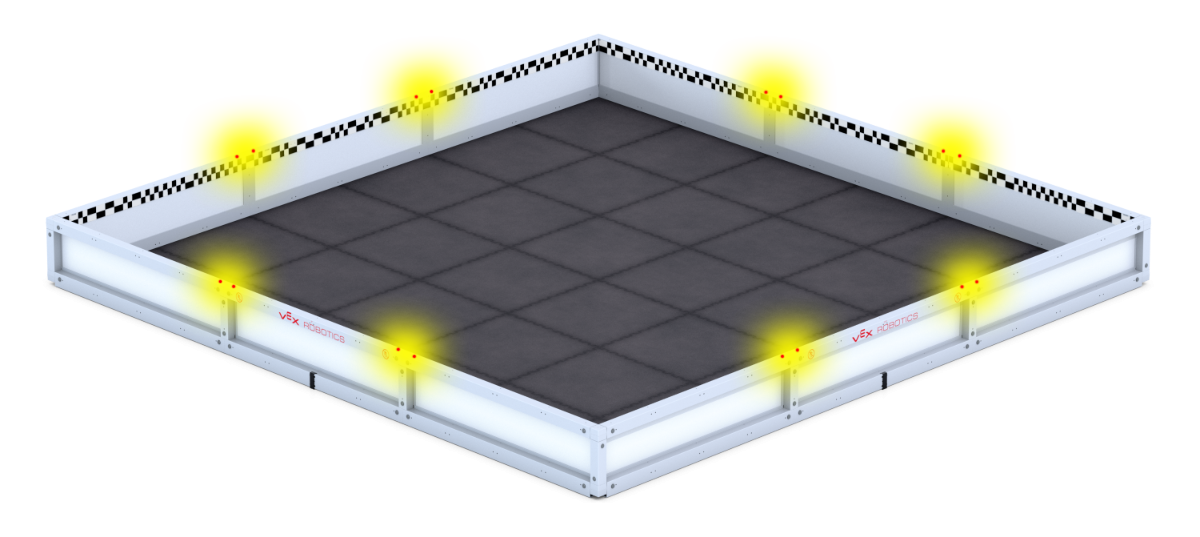

2. Sürücü arayüzlerinin ekleneceği konumu belirleyin
- Kırmızı & mavi sürücü istasyonlarını belirleyin.
- Sürücü arayüzleri sürücü istasyonlarının yakınına monte edilmelidir.
- Sürücü arayüzleri sahanın herhangi bir T-konektör bölümüne takılabilir.
Not: Üç kontrol sistemini sahaya bağlamak için aşağıdaki adımlar (#3-5) takip edilebilir.

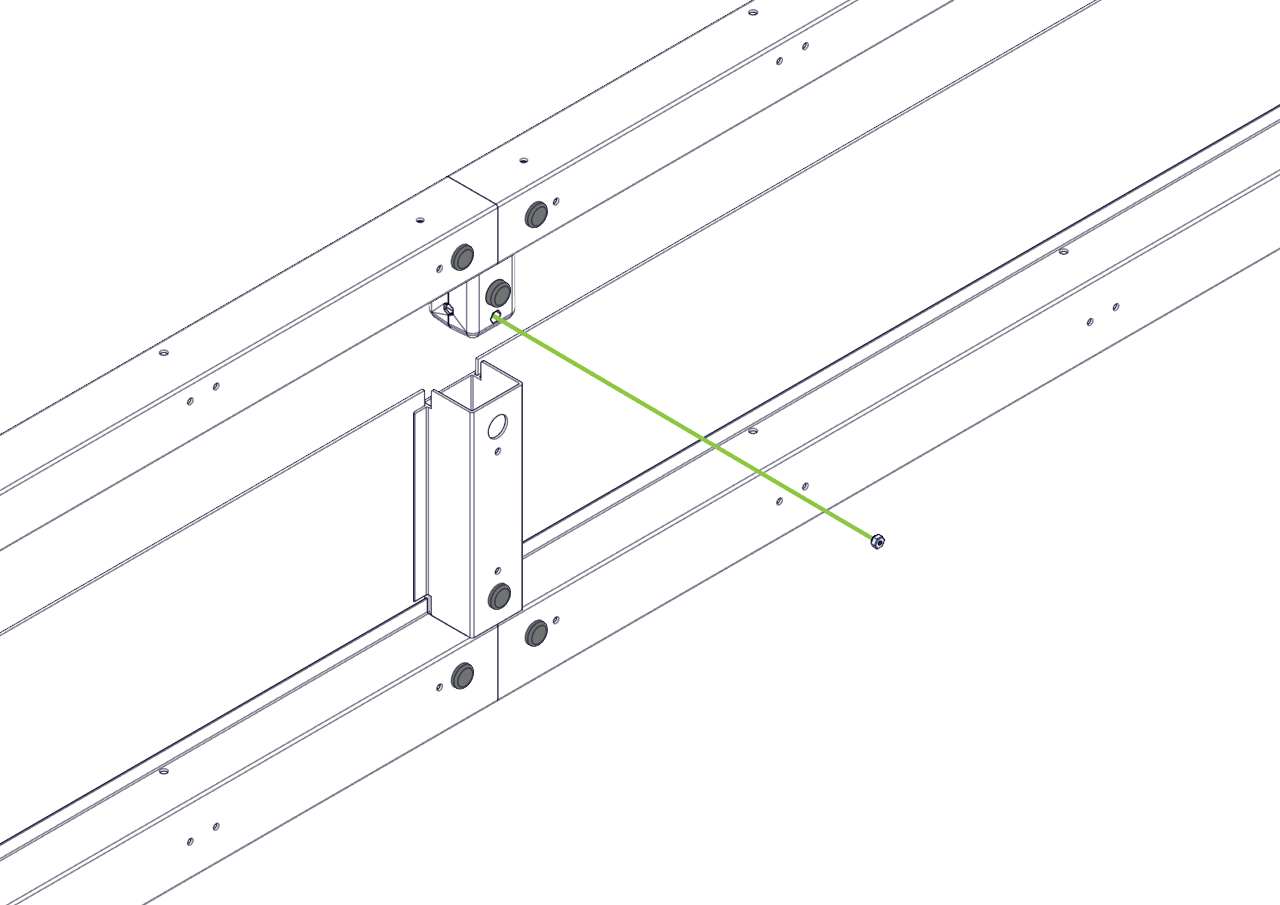

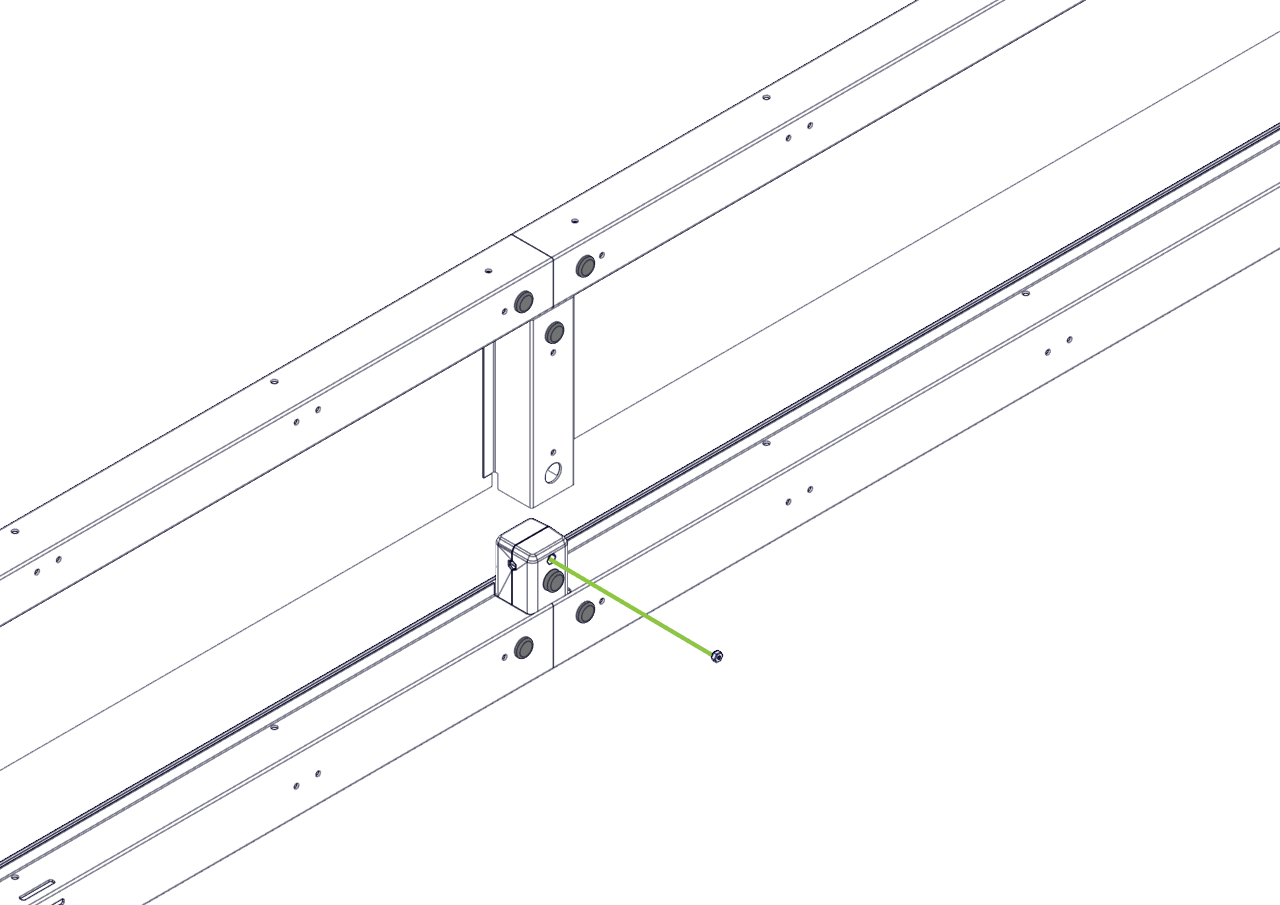

3. Hem üst hem de alt T konektörlerindeki kısa çıkıntıyı açın.

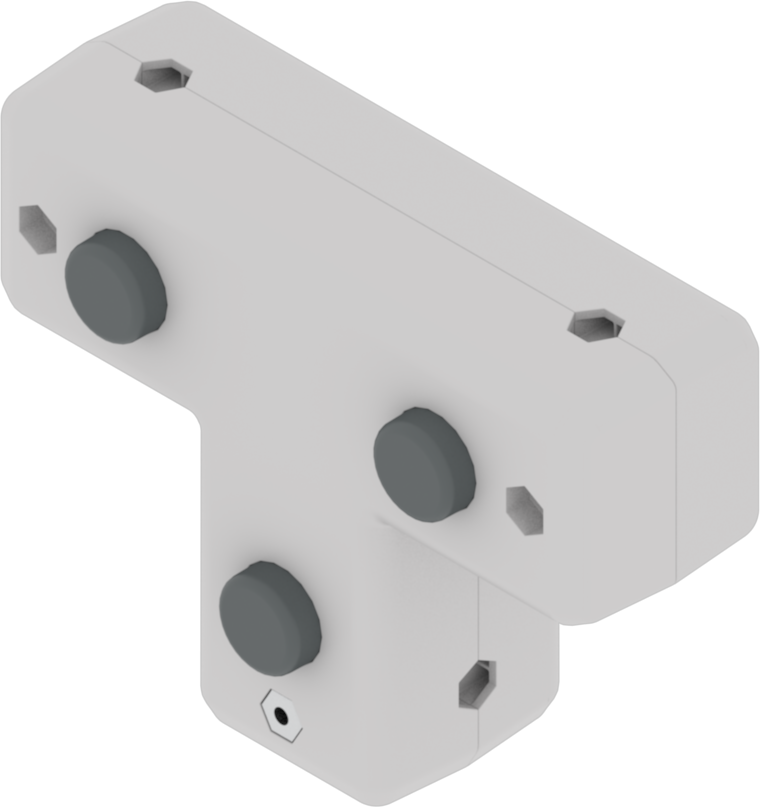

- Nylock somunlarını T konnektörlerdeki somun ceplerine yerleştirin.
- Daha sonra ekstrüzyonu konektörlerin üzerine yeniden yerleştirin.
Not:naylon somunların doğru yönde takıldığından emin olun.

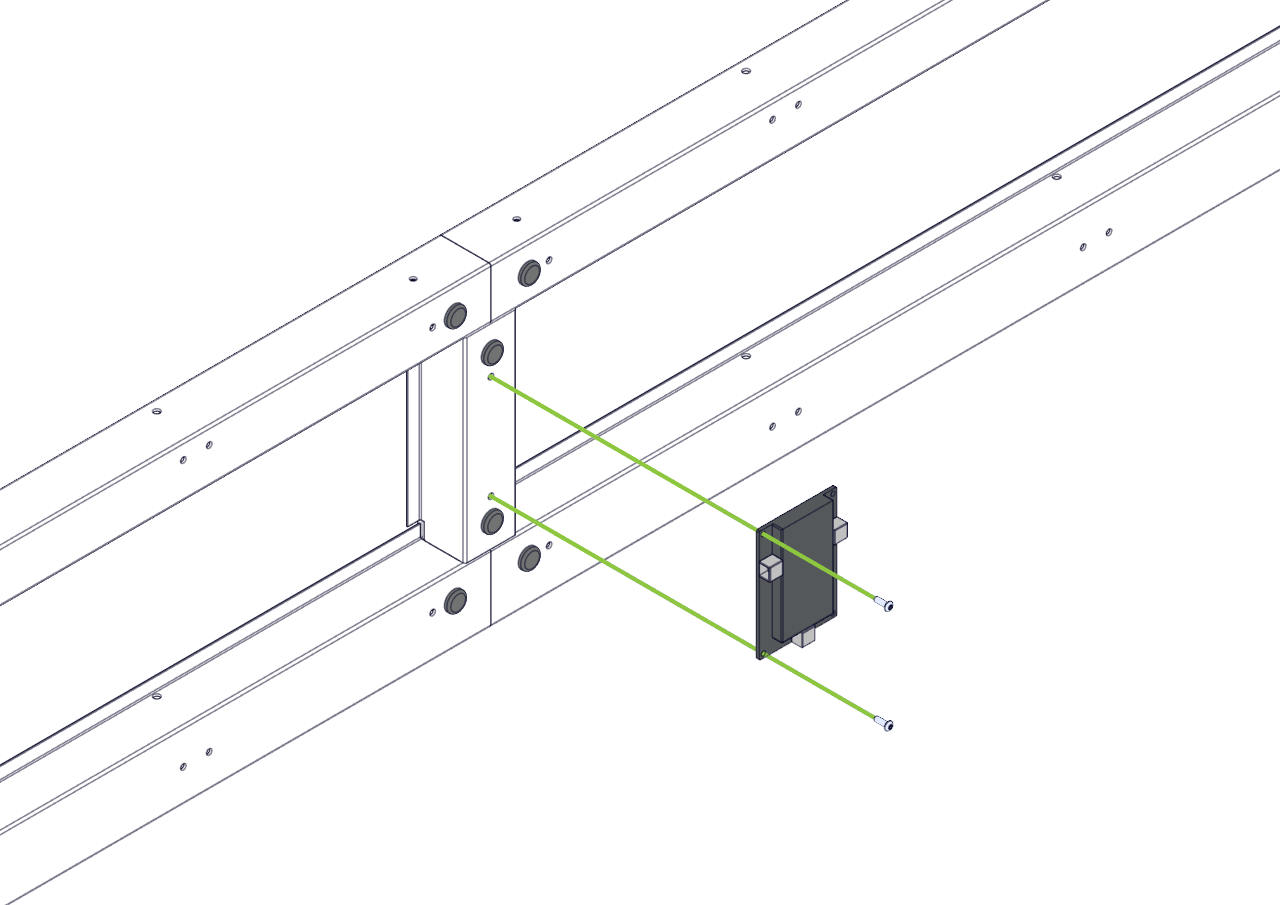

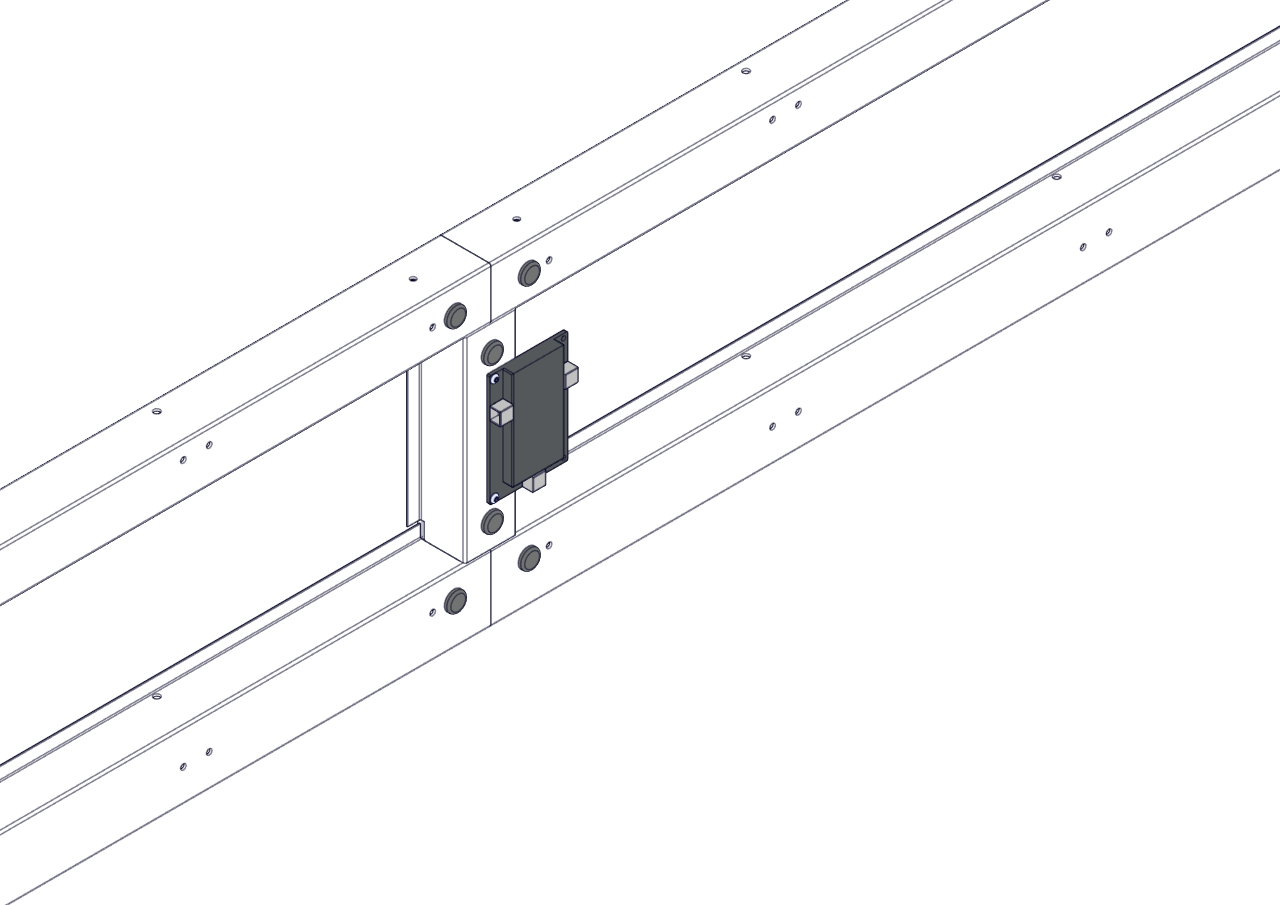

4. İki adet 8-32 vidayı kullanarak sürücü arayüzünü kısa çıkıntıya takın.
- Vidaların tamamen sıkıldığından ve sürücü arayüzünün sağlam olduğundan emin olun.
5. Eşleştirme denetleyicisinin takılacağı yeri belirleyin.
- Maçları kontrol etmek için kullanılacak bilgisayara en yakın konumu bulun.
- Eşleştirme denetleyicisini yukarıdaki adımlarda gösterilenle aynı yönde monte edin

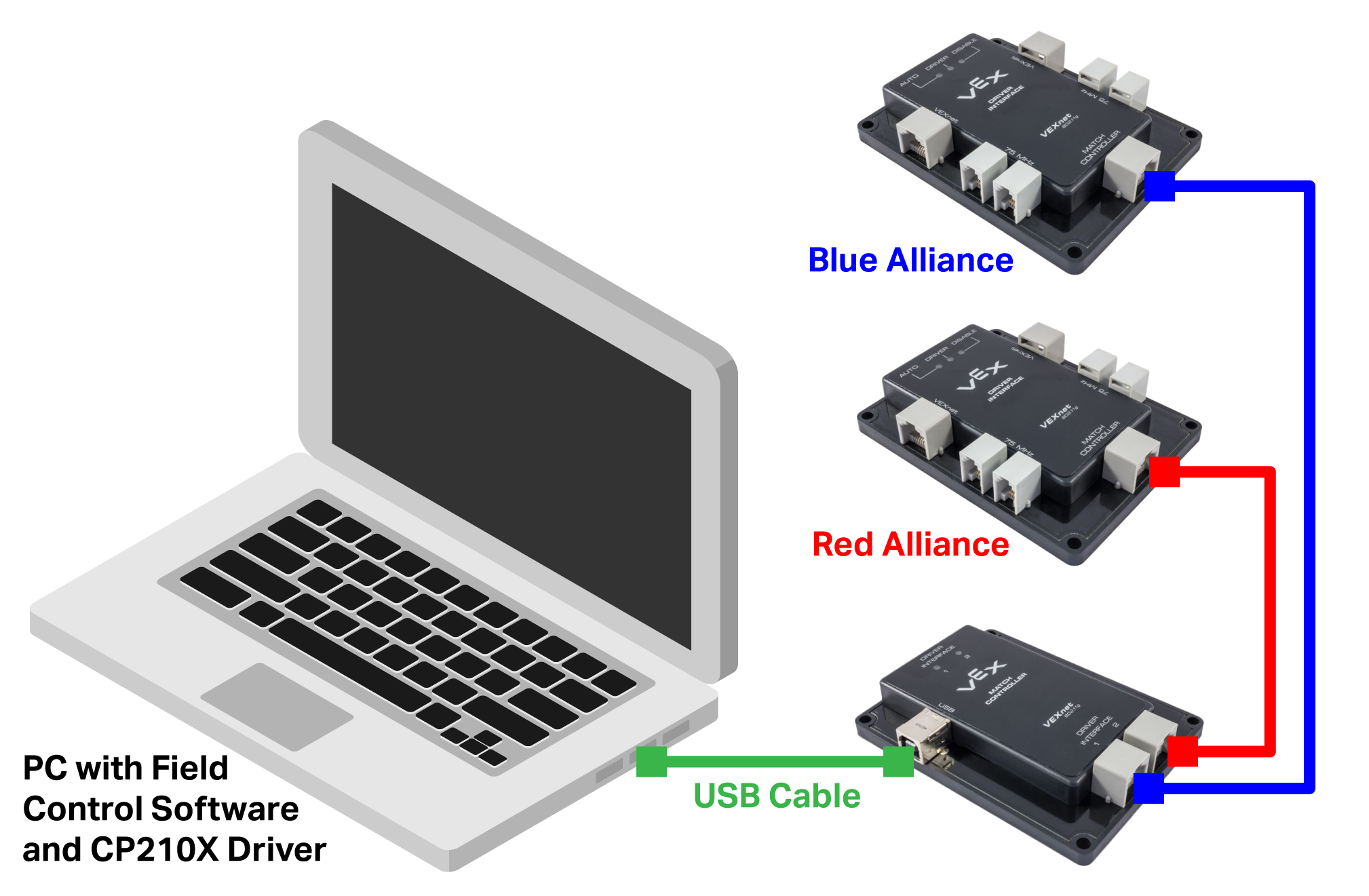

6. Alanı kablolayın.
- VEXnet Saha Kontrol Sistemi Kullanıcı Kılavuzugösterilen şemayı izleyin.
