Bağlı bir motor veya sensörün verilerini görüntülemek için VEX IQ (2. nesil) Brain'deki Sensör Kontrol Panelini kullanabilirsiniz.

Beyin ekranı Ana menüde Cihazlar seçeneği seçili olarak gösterilir. Cihazlar Ana menüdeki üçüncü seçenektir.

Cihazlar menü seçeneğini vurgulamak için sol ve sağ düğmeleri kullanın, ardından Cihazlar'ı seçmek için Kontrol düğmesine basın.

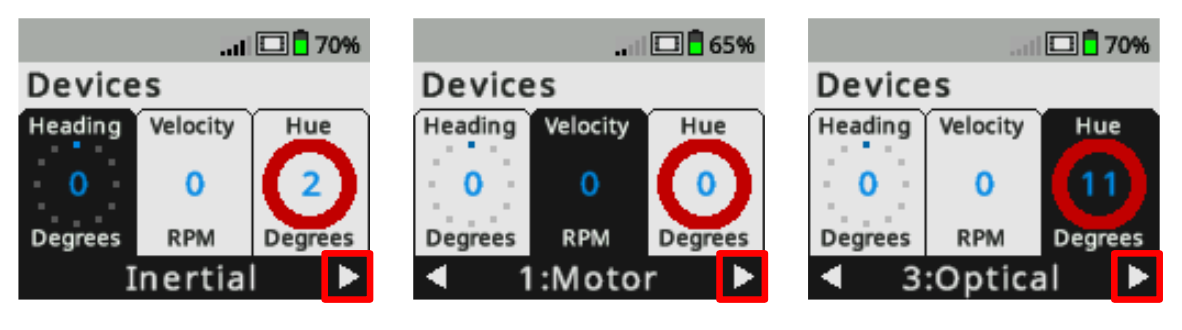

Cihazlar menüsünde, bağlı cihazlardan gelen bilgilerin gerçek zamanlı olarak bildirildiği beyin ekranı gösteriliyor. Üç ekran görüntüsünde, Optik sensöre gitmek ve onu seçmek için Sağ tuşunun kullanıldığı gösteriliyor. Optik sensör, Cihazlar menüsündeki üçüncü seçenektir.

Cihazlar menüsünde robotunuza bağlı cihazları göreceksiniz.

İstediğiniz sensörü vurgulamak için sol ve sağ düğmeleri kullanın, ardından seçmek için Kontrol düğmesine basın.

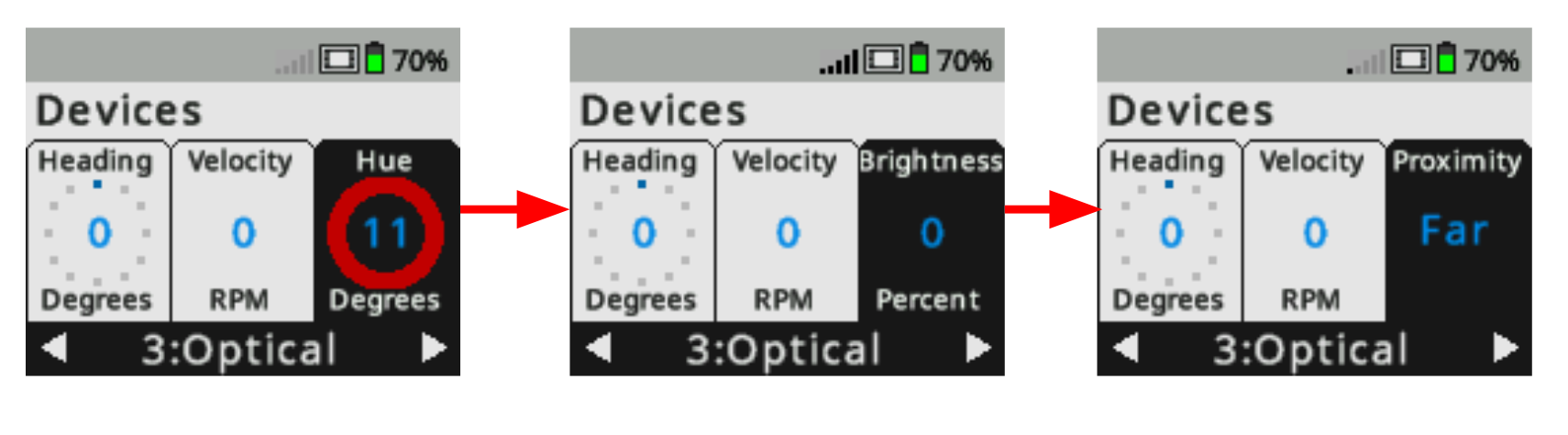

Cihazlar menüsünde Optik sensör seçili halde beyin ekranı gösteriliyor. Üç ekran görüntüsünde, Optik sensörün veri seçenekleri arasında gezinmek için Kontrol düğmesinin kullanıldığı görülüyor. Sensör ilk olarak Renk Tonu değerini, ardından Parlaklığı ve son olarak Yakınlığı bildiriyor.

Sensör tarafından bildirilen birden fazla veri türü varsa sensör veri seçenekleri arasında gezinmek için Kontrol düğmesini kullanabilirsiniz.

Bu örnek görüntüde Optik Sensör renk tonu değerini, parlaklığı veya yakınlığı gösterebilir.

Cihazlar menüsünden açılan Optik Sensör Panosu ile beyin ekranı gösteriliyor. Sensör hakkında Renk Tonu, LED, Parlaklık, Yakınlık ve sensörün Akıllı Portu gibi bilgiler gösterilir.

Seçtiğiniz sensör için istediğiniz Kontrol Paneli görünümünü görene kadar Kontrol düğmesine basmaya devam edin.

Bu örnek resimde Optik Sensör için Sensör Kontrol Paneli gösterilmektedir. Kontrol Paneli, Optik Sensörün bağlı olduğu bağlantı noktasının yanı sıra renk tonu, renk, LED, parlaklık ve yakınlık verilerini gösterir.
