VEX pnömatik sistemiyle çalışırken önemli bir husus hava sızıntısıdır. Sistemdeki herhangi bir hava sızıntısı genel basıncı ve pnömatik sistemin çalışabileceği döngü (uzatma/geri çekme) miktarını azaltacaktır.
Su deposu bağlantı parçalarında sızıntıların önlenmesi
Hava Rezervuarı bağlantı parçaları Schrader lastik pompa valfi ve Rezervuar bağlantı elemanından oluşur

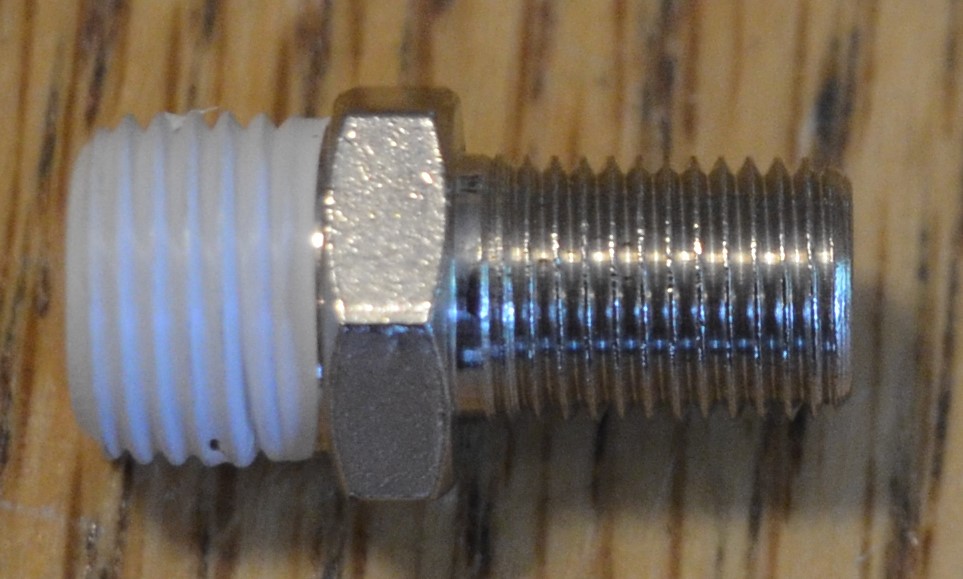

Rezervuar bağlantı parçasının dişleri, sızdırmaz bir conta oluşturmak için önceden uygulanmış teflonla birlikte gelir.
Hava Haznesi portuna vidalamadan önce Schrader lastik bağlantısının dişlerinin etrafına tek kat Teflon bant sarılabilir. Bu, hava geçirmez bir sızdırmazlık sağlamaya yardımcı olacaktır.
Schrader lastik pompası bağlantısı ve Hazne bağlantısı, 7/16 inçlik bir anahtar kullanılarak Hava Haznesinin uçlarındaki bağlantı noktalarına sıkıca vidalanabilir.
Silindir ve Valf Bağlantılarında Sızıntıların Önlenmesi

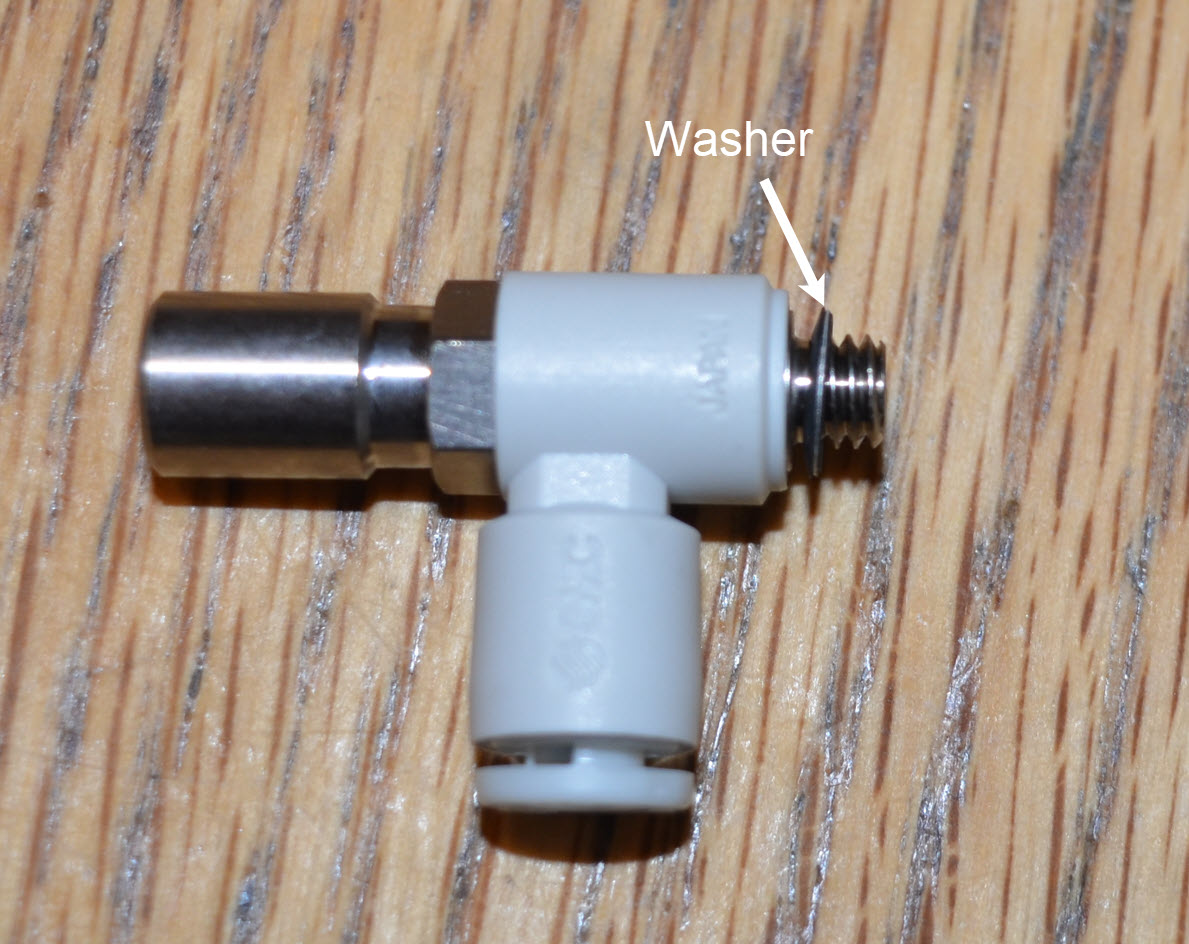

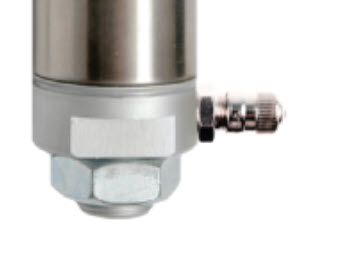

Pnömatik silindirlere yönelik bağlantı parçaları arasında Silindir bağlantı parçaları ve Akış Ölçerler bulunur.

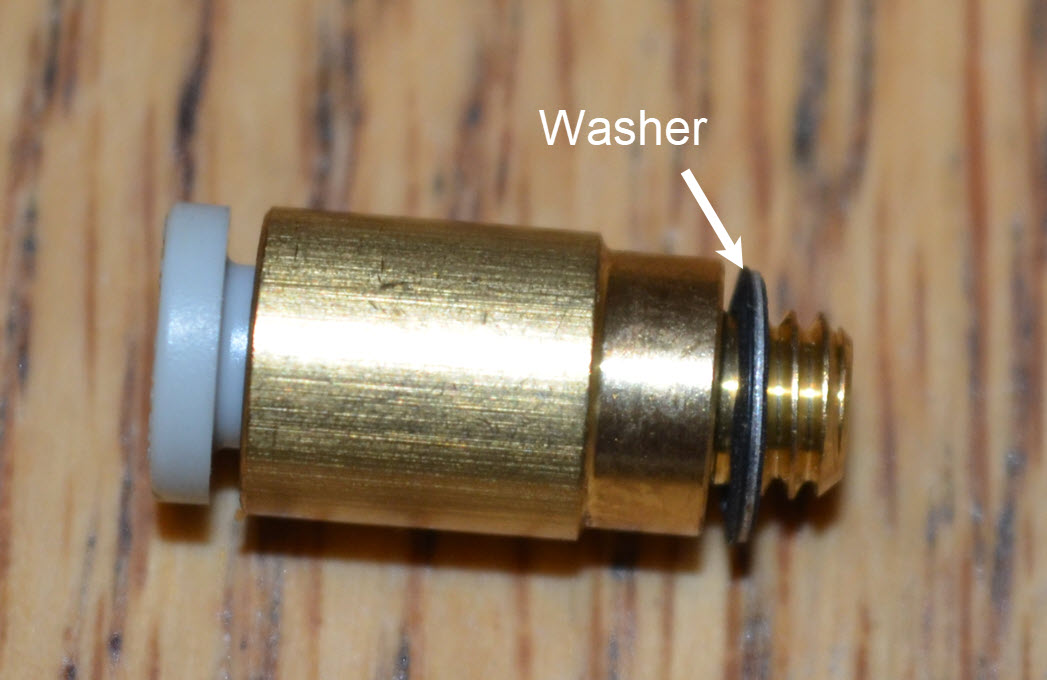

Bu bağlantı parçaları, hava geçirmez bir conta oluşturmaya yardımcı olacak bir rondelaya sahiptir.
Küçük bir pense kullanarak bağlantı parçalarını parmak sıkılığını yaklaşık ¼ tur geçecek şekilde dikkatlice sıkın.

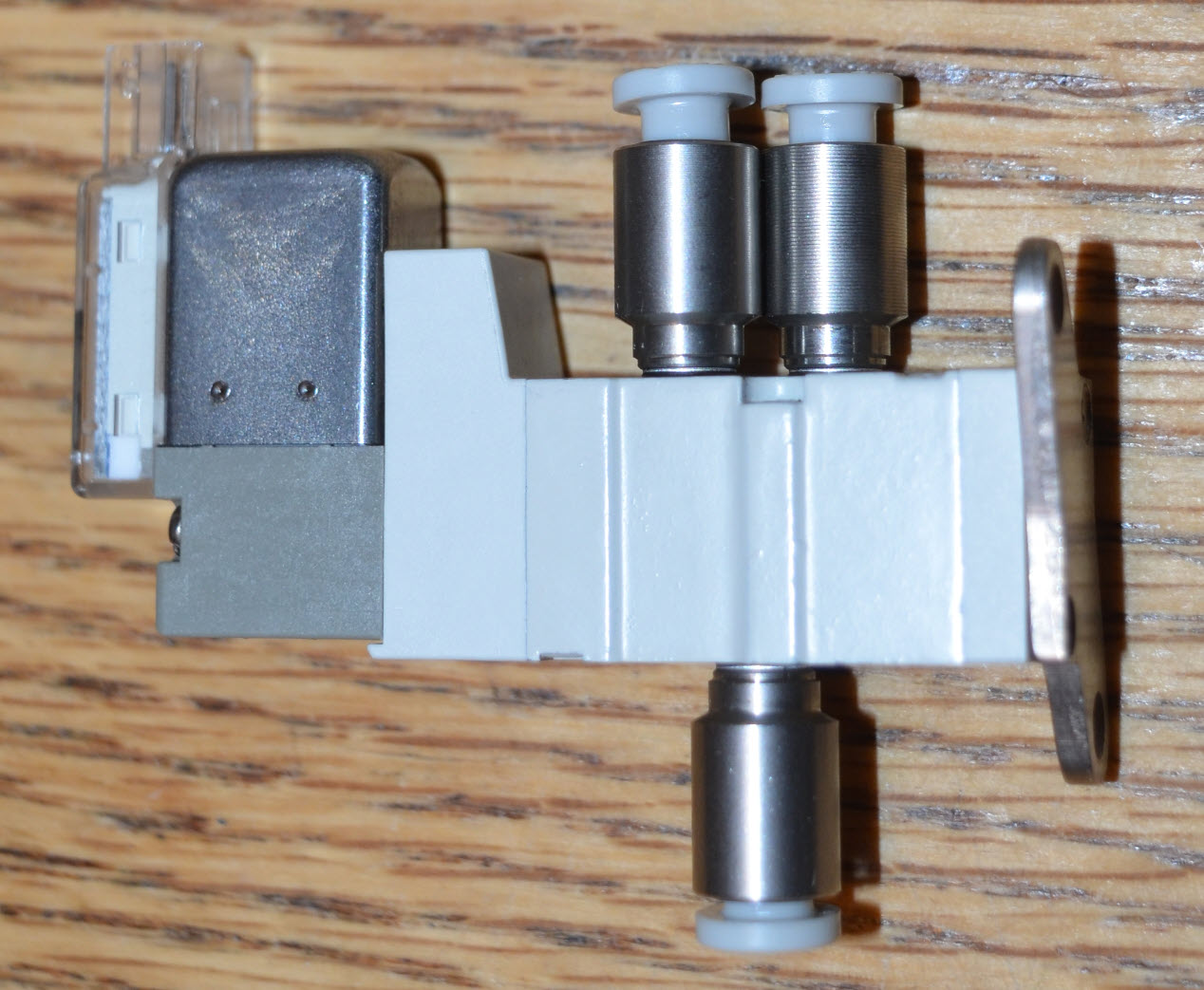

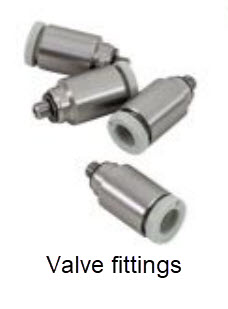

Pnömatik solenoid valfler valf bağlantılarını kullanır.

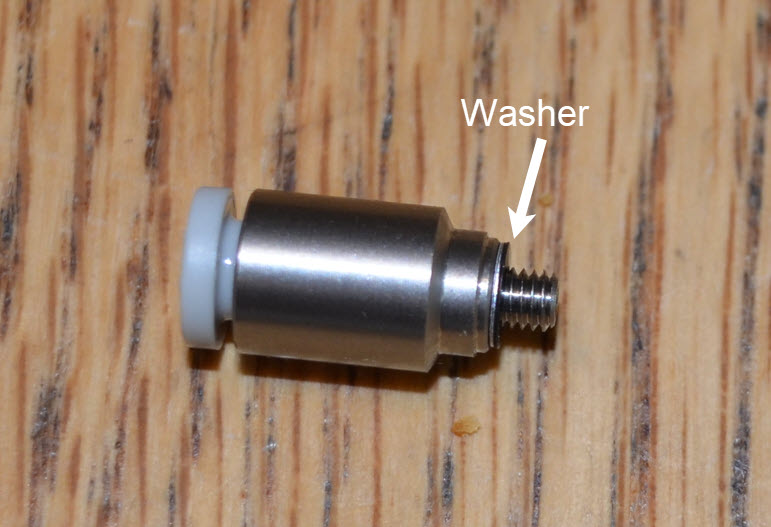

Valf bağlantı parçaları ayrıca hava geçirmez bir conta oluşturmak için rondelalara sahiptir.
Bu bağlantı parçaları ayrıca küçük bir pense ile parmakla ¼ tur kadar sıkılmalıdır.
Pnömatik Borunun Kesilmesi, Takılması ve Çıkarılması
Pnömatik cihazları bağlamak için kullanılan pnömatik borular bir çift keskin makasla kesilebilir.

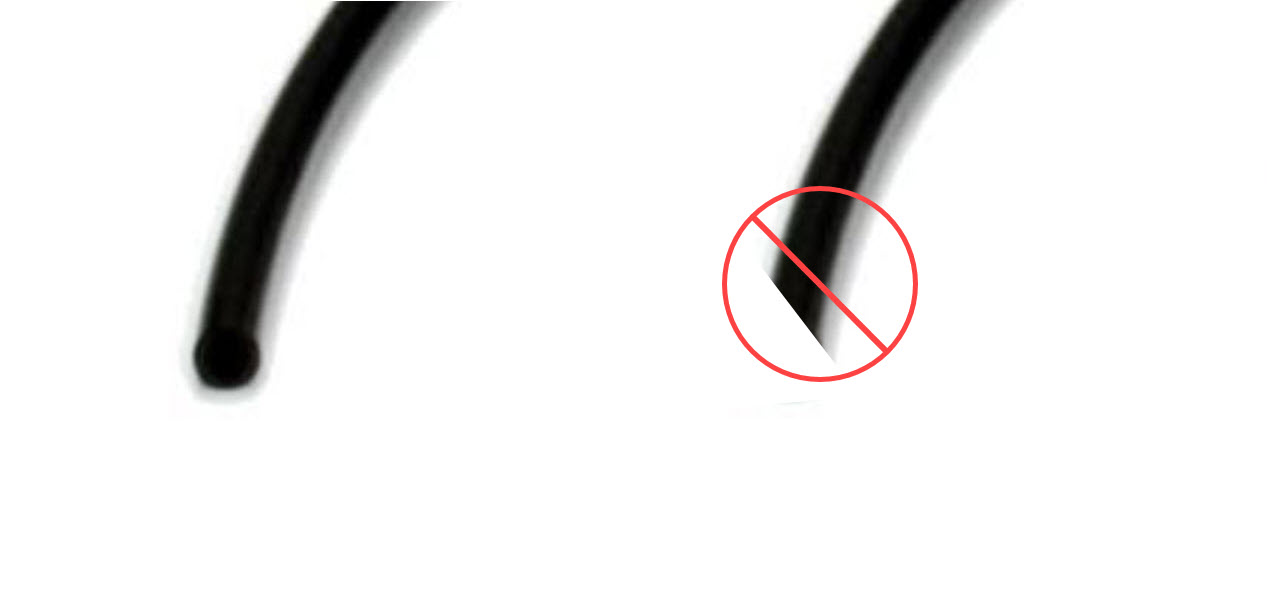

Hava geçirmez bir conta oluşturmak için, kare bir uç oluşturacak şekilde boruyu düz bir şekilde kestiğinizden emin olun. Boruyu açılı kesmeyin.
Not: Valf ile pnömatik silindir arasındaki borunun uzunluğu ne kadar uzun olursa, silindirin her çalıştırılmasında o kadar fazla hava basıncı kaybı yaşanır.
Tüm pnömatik boru bağlantı parçaları, boruyu durana kadar bağlantı parçasına basitçe yerleştirerek boruyu kabul eder.
Pnömatik borunun bağlantı parçasına tamamen yerleştirildiğinden emin olun. Hava geçirmez contayı oluşturmak için borunun geçmesi gereken bir kauçuk halka conta vardır.
Boruyu serbest bırakmak için bağlantı parçasının dış bileziğinin bağlantı parçasına doğru itilmesi gerekir ve ardından boru çıkarılabilir.
Sızıntı Testi
Pnömatik sisteminiz bir süre hava basıncını tutmuyorsa sistemin bir yerinde hava kaçağı var demektir.

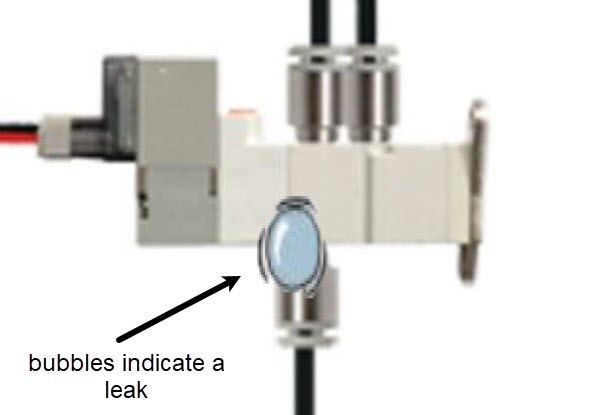

Hava sızıntısını kontrol etmenin bir yolu, armatürlerin bağlı olduğu bölgelere az miktarda sabun ve su solüsyonu uygulamaktır. Bu konumlardan birinde kabarcıklar belirirse, hava kaçağı vardır ve bağlantının sıkılması gerekecektir.
Not: Elektronik bağlantılara sabun ve su solüsyonu uygulamayın.
