VEXcode V5, 3 kablolu Dijital Giriş cihazına ve 3 kablolu Dijital Çıkış cihazına sahiptir.

Dijital Giriş/Dijital Çıkış Nedir?

Robotik uygulamalar için bağlantıları ve bileşenleri gösteren, etkili entegrasyon için kablolama düzenini ve cihaz özelliklerini vurgulayan V5 3 Kablolu Cihazın Şeması.

Dijital Giriş/Dijital Çıkış, V5 Robot Beyninin 3 kablolu bağlantı noktalarına alınan bir dijital giriş sinyalini ve V5 Robot Beyninin 3 kablolu bağlantı noktasından gönderilen bir dijital çıkış sinyalini ifade eder.

V5 3-Kablolu Cihazların bağlantı ve bileşenlerini gösteren, V5 sisteminin robotik uygulamalar için kurulumunu ve işlevselliğini gösteren diyagram.

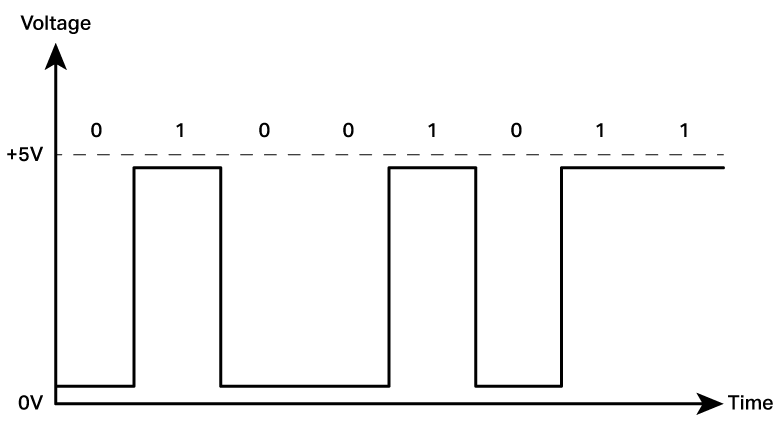

Dijital Giriş: Dijital giriş, voltajın belirli bir eşiğin üstünde/altında olup olmadığını algılar. Voltaj daha yüksekse V5 Robot Beyni dijital girişi yüksek olarak algılayacaktır. Voltaj daha düşükse V5 Robot Beyni dijital girişi düşük olarak algılayacaktır.

V5 3-kablolu cihazlar için dijital çıkış yapılandırmasını, bağlantıları ve bileşen düzenini gösteren diyagram.

Dijital Çıkış: Dijital çıkış, V5 Brain ile voltajı kontrol etmenizi sağlar. V5 Beyin çıkışın yüksek olması talimatını verirse çıkış 5 voltluk bir voltaj üretecektir. V5 Beyin çıkışın düşük olması talimatını verirse voltaj çıkışı vermez.

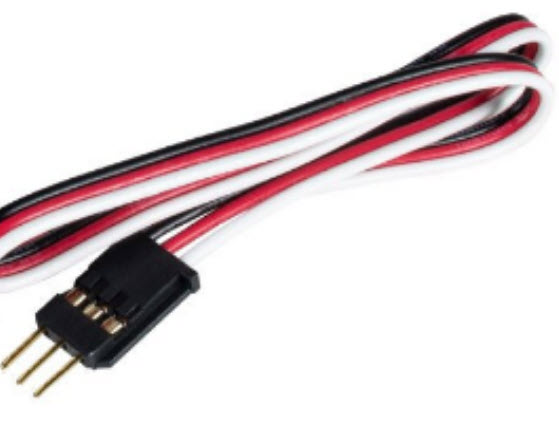

V5 3 kablolu cihazlar için kablolama yapılandırmasını gösteren, bağlantıları ve doğru kurulum ve ayarlama için etiketleri gösteren diyagram.

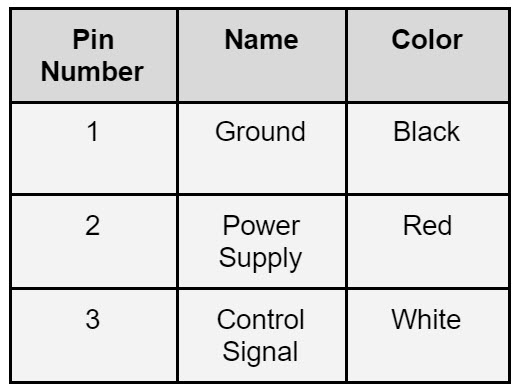

Renk Kodu:

V5 3 Kablolu Cihazlar için çeşitli kablo renklerini ve bunlara karşılık gelen işlevleri gösteren, kullanıcıların bileşenleri doğru şekilde tanımlamasına ve bağlamasına yardımcı olan renk tablosu.

Dijital Girişi Kullanma

V5 kategorisindeki kullanıcılar için cihaz tasarımını ve işlevselliğini gösteren, V5 3 Kablolu Cihazları temsil eden simge.

VEXcode V5 Dijital Giriş cihazı ileri düzey kullanıcıların kullanımına yöneliktir.

V5 3 Kablolu Cihazların Şeması, V5 sisteminde yer alan bağlantıları ve bileşenleri gösterir ve kullanıcılar için temel özellikleri ve işlevleri vurgular.

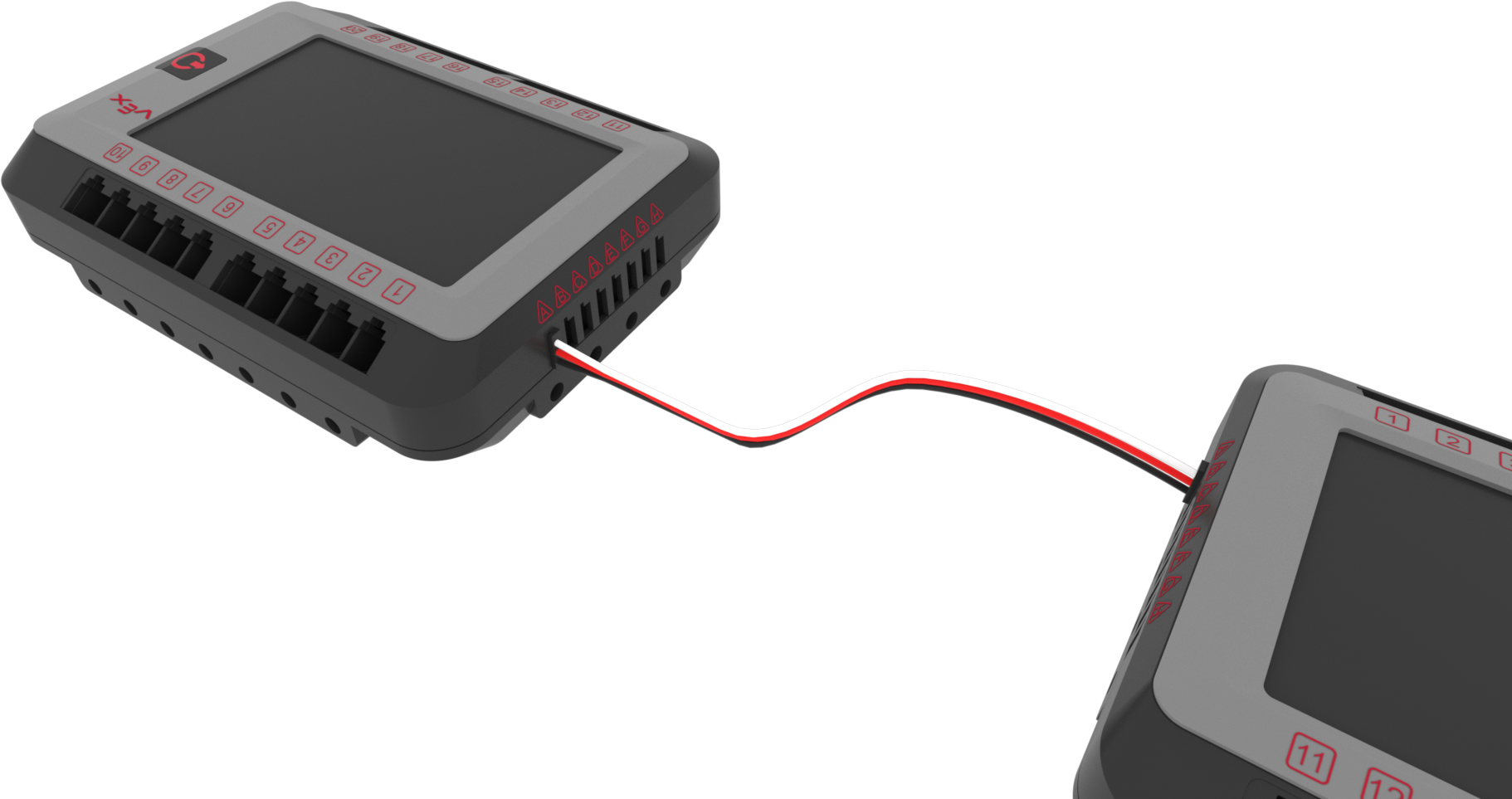

Dijital Giriş cihazının bir kullanımı, iki V5 Robot Beyni arasındaki Dijital Giriş/Dijital Çıkış iletişimi olacaktır.

VEX robotik sistemlerinin kurulumunu ve işlevselliğini gösteren, bağlantıları ve bileşenleri gösteren V5 3-Kablolu Cihazların şeması.

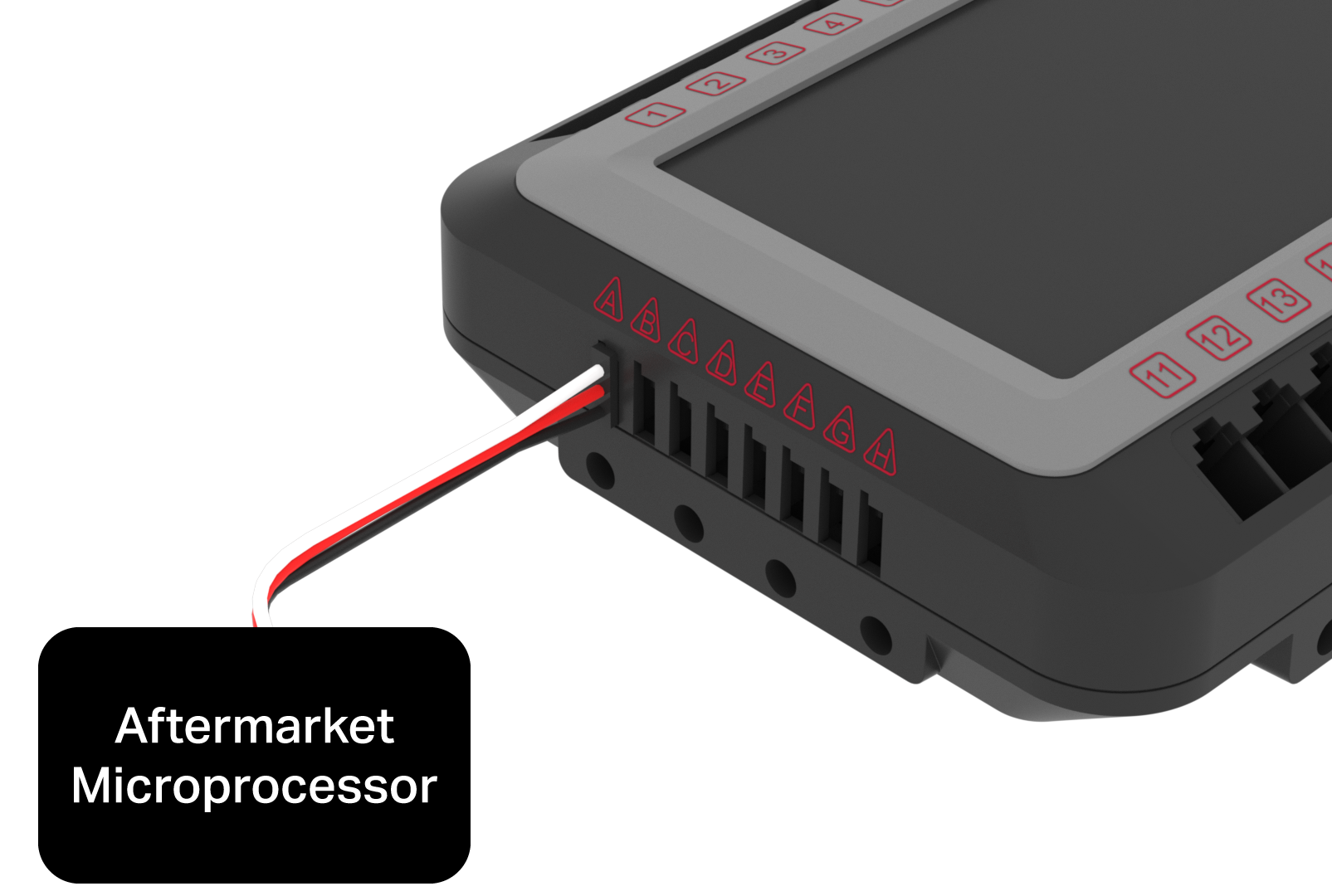

Dijital Giriş cihazı aynı zamanda satış sonrası bir mikroişlemci ile Dijital Giriş/Dijital Çıkış iletişimi için de kullanılabilir.

VEX V5 sistemi için mevcut olan tüm dijital sensörler, VEXcode V5 cihaz yapılandırma penceresinde sağlanan bir sensör cihazına sahiptir. Bu sensörler Dijital Giriş cihazını değil, kendilerine özel VEXcode V5 sensör cihazını kullanmalıdır.

Dijital Çıkışı Kullanma

V5 Kategori Açıklamasında V5 3 Kablolu Cihazları temsil eden, cihazın işlevselliğini ve bağlantı türünü gösteren simge.

VEXcode V5 Dijital Giriş cihazı, harici cihazlara 5 volt mantık seviyesinin kontrolünü sağlamak veya Dijital Giriş/Dijital Çıkış iletişimi için bir iletişim sinyali çıkışı sağlamak üzere tasarlanmıştır.

V5 3 telli cihazlarda kullanılan, elektrik konnektörleri ve pnömatik portları ile kompakt bir tasarıma sahip pnömatik solenoid valf, robotik ve otomasyon sistemlerindeki uygulamasını göstermektedir.

VEXcode V5 Dijital Çıkış cihazı, VEX pnömatik sistemi için hava akışını kontrol edecek bir pnömatik solenoid valfini etkinleştirmek için kullanılabilir.

VEXcode V5'te Dijital Giriş ve Dijital
