Parçaları organize etmek, bir dizi yapım talimatını takip etmek veya özel bir tasarım oluşturmak olsun, bir parçayı doğru şekilde tanımlamak başarınız için çok önemli olabilir.

VEX IQ Parça Cetveli, parçaları tanımlamaya yardımcı olan kullanışlı bir araçtır.

Yazdırılabilir VEX IQ Cetvelini İndirin (ABD Mektup) >

Yazdırılabilir VEX IQ Cetvelini İndirin (Uluslararası A4) >

Not: .pdf dosyasını yazdırırken %100 ölçeğe ayarladığınızdan emin olun.

Parçaları Tanımlamak İçin Cetveli Kullanma

VEX IQ Parts Cetveli, parçaları düzenlerken veya bir dizi yapım talimatını takip ederken parçaları tanımlamak için kullanılabilir. Cetvelin ölçeği 1:1'dir, böylece parçalar cetvelin üzerine kolayca yerleştirilebilir.

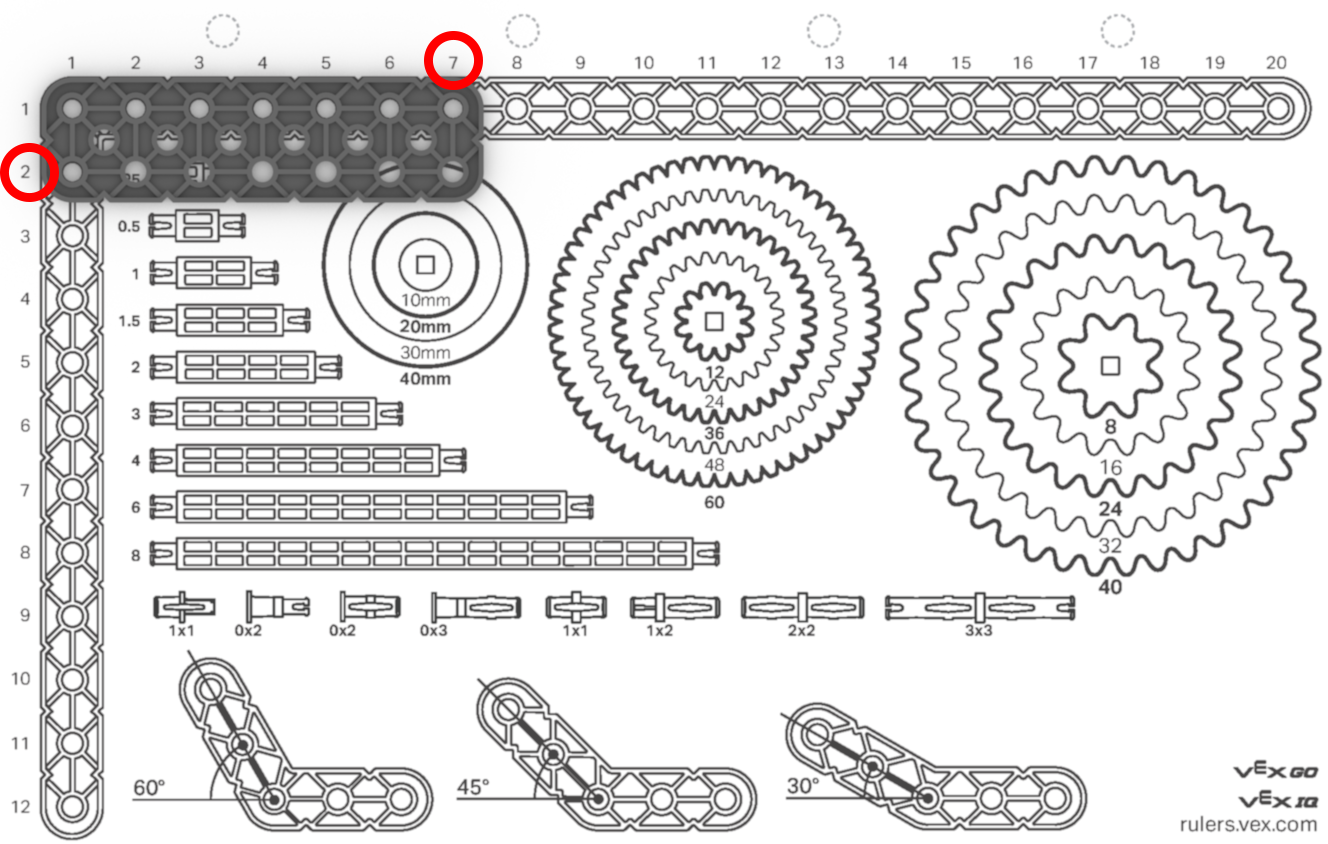

VEX 2x7 Kiriş görüntüsü, VEX robotik eğitiminde yapı ve mekanizmalar inşa etmek için kullanılan kirişin boyutlarını ve tasarımını göstermektedir.

Ölçme Kirişleri ve Plakaları. Gösterilen örnek 2x7'lik bir ışındır.

2, 2 adım birimi genişliğini belirtir.
7, 7 adımlı birimin uzunluğunu belirtir.

VEX Cetvelleri bölümünde eğitim amaçlı olarak boyutlarını ve tasarımını gösteren, VEX robotiğinde kullanılan 4x ara parçasının görüntüsü.

Ayrışmaları Ölçme. Gösterilen örnek 4x Standoff'tur.

VEX Education'dan, VEX Cetvelleri ile ilgili eğitim amaçlı detaylı tasarım ve boyutları gösteren 30 mm kasnak çizimi.

Ölçme Kasnakları. Gösterilen örnek 30 mm'lik bir Kasnaktır.

Eğitim robotiği ve mühendislik uygulamalarında kullanılan VEX 12 dişli çarkın tasarımını ve özelliklerini gösteren görsel.

Ölçme Dişlileri. Gösterilen örnek 12 Dişli bir Dişlidir.

VEX Cetvelleri bölümündeki eğitim kaynaklarıyla ilgili, VEX robotlarında kullanılan 16 dişli bir dişlinin tasarımını ve boyutlarını gösteren illüstrasyon.

Ölçme Dişlileri. Gösterilen örnek 16 Dişli bir Dişlidir.

VEX 1x1 Pin görseli, VEX robotik eğitiminde kullanılan, eğitim amaçlı bileşenin tasarımını ve boyutlarını göstermektedir.

Ölçüm Pimleri. Gösterilen örnek 1x1 Pindir.

VEX Cetvelleri ile ilgili eğitim bağlamlarında kullanılan, kırmızı açıklamalı 30 derecelik açılı bir kirişin çizimi.

Özel Kirişleri Ölçün. Gösterilen örnek 30° Açılı Işındır.

Robot Montajı Sırasında Cetveli Kullanmak

VEX Plastik Parça cetveli aynı zamanda parçaları ve mesafeleri ölçmek için bir ölçüm aracı olarak da kullanılabilir. Bu, parça seçimiyle ilgili özel talimatlara sahip olmayan özel bir robot tasarlarken ve monte ederken çok yararlı olabilir.

İpucu ve püf noktası: VEX Plastik Parça Cetveli'nin .pdf dosyası şeffaf bir plastik şeffaf üzerine yazdırılabilir. Bu, cetvelin robotun üzerine yerleştirilmesine olanak tanıyacak ve cetvel aracılığıyla ölçüm yapılarak ölçüm yapılabilecektir.

Burada özel bir robotu monte ederken cetvel kullanmanın bazı örnekleri verilmiştir.

Robotikte eğitim amaçlı, etiketli bileşenlere sahip bir VEX şasisinin yapısını ve tasarımını gösteren diyagram.

Robot şasisindeki kirişler arasındaki mesafenin ölçülmesi. Bu örnek, robot şasisindeki ışınlar arasındaki mesafenin 11 adım veya 5,5 inç olduğunu göstermektedir.

VEX Rulers eğitim kaynaklarının bir parçası olan bir kiriş cetveli kullanarak 8x eğim şaftının nasıl ölçüleceğini gösteren diyagram.

Bir şaftın uzunluğunu ölçmek için eğimi kullanma. Bu örnekte 8 adımlı bir şaft gösterilmektedir.

VEX Cetvelleri bölümünde eğitim amaçlı ölçüm sürecini gösteren, 8x aralıklı bir şaftı ölçen cetvel görüntüsü.

Bir şaftın uzunluğunu ölçmek için inç/milimetre kullanma. Bu örnekte 4" şaft (4 inç/102 milimetre) gösterilmektedir.

VEX Cetvelleri bölümünde referans olması amacıyla eğitim robotiğinde kullanılan bir VEX zincir bileşeninin tasarımını ve yapısını gösteren görüntü.

Bir zincir/dişli sistemindeki zincir baklalarının sayısının ölçülmesi.
