VEX GO, üçüncü sınıftan beşinci sınıfa kadar olan öğrencilerin birçok eğitim projesi oluşturmasına olanak tanıyan kolay bir yapım sistemidir. Esnekliği ve fonksiyonu daha yüksek kalitelerde de kullanılabilir.

Bir öğrencinin sınıf ortamında VEX GO parçalarıyla etkileşimi.

Bu makale size diğer VEX GO parçalarını birbirine bağlamanızı sağlayacak parçaları tanıtacaktır.

Pinler

Pimler VEX GO projeleri oluşturmak için kullanılan küçük plastik parçalardır. Dört farklı iğne türü vardır: Kırmızı İğneler, Yeşil İğneler, Pembe İğneler ve Gri İğneler.

Kırmızı Pinler

Flanş ve mandallarını işaret eden ve etiketleyen oklarla donatılmış bir Kırmızı Pin parçasının diyagramı.

Kırmızı Pimler VEX GO sistemi için en sık kullanılan konektördür. Bu pimlerin bir flanşla ayrılmış iki yuvarlak mandalı vardır.

Yeşil Kirişi, çivilerini parçaların yuvarlak deliklerinden geçirerek Beyaz Plakaya bağlayan Kırmızı Pin parçasının şeması.

Kırmızı Pimler, Yeşil Kiriş gibi yuvarlak delikli herhangi iki parçanın Beyaz Plakaya bağlanmasına olanak tanır.

Yeşil Pinler

Yeşil Pin parçasının diyagramı, mandallarından birinin Kırmızı Pin parçasından iki kat daha uzun olduğunu gösteren bir etiketle gösterilmiştir.

Yeşil Pinler Kırmızı Pinlere çok benzer. Ancak Yeşil İğnenin bir tarafında Kırmızı İğneden iki kat daha uzun bir çivi bulunur.

Üç adet Kiriş parçasının bir Yeşil Pim parçasına bağlanışını gösteren diyagram.

Daha uzun olan dübel, Yeşil Pimin bir tarafında iki seviyeli plastik parçanın, diğer tarafında ise bir kalınlıktaki plastik parçanın bağlanmasına olanak sağlar. Örneğin, Yeşil Pimin bir tarafı Siyah Büyük Kirişin içine yerleştirilebilir. Pimin diğer tarafına bir Turuncu Işın yerleştirilebilir. Daha sonra Turuncu Kirişin üstüne bir Pembe Işın yerleştirilebilir.

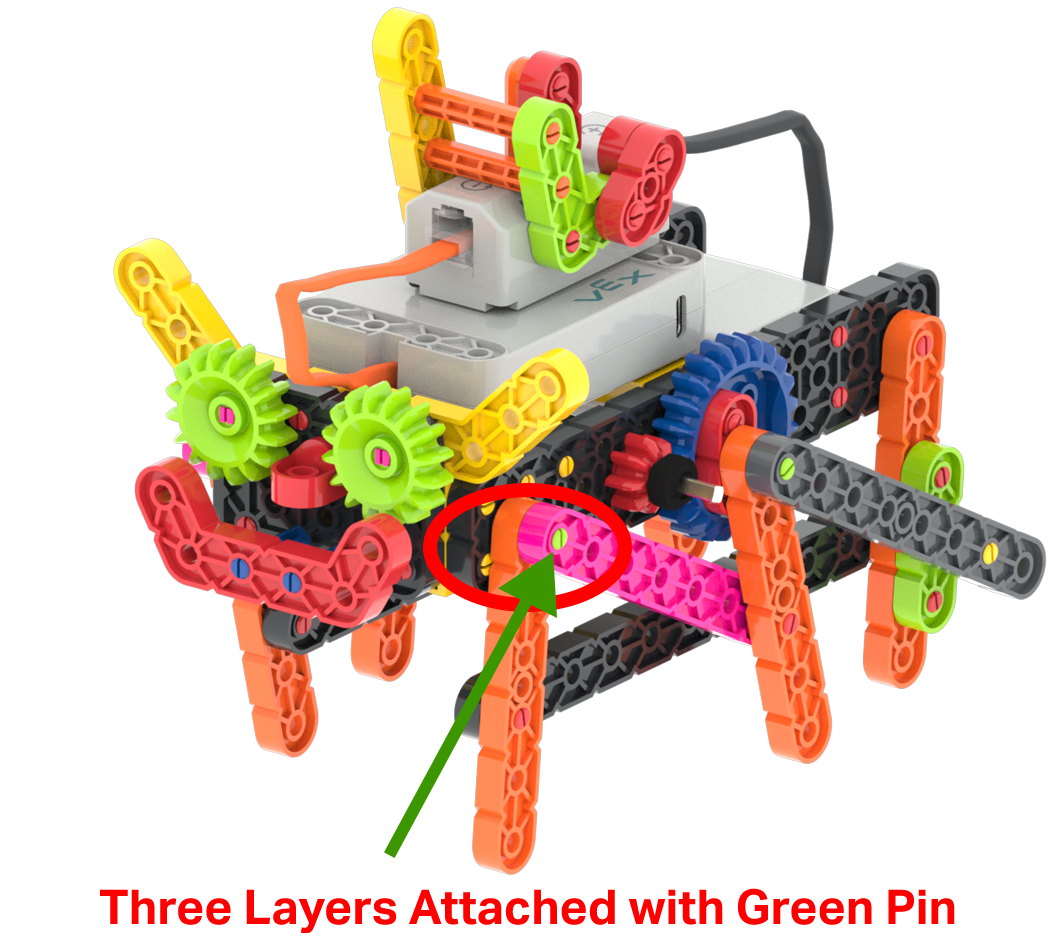

VEX GO Crawler'ın birleşim yerlerinden birinin daire içine alındığı ve Yeşil Pim ile tutturulmuş üç parça katmanından oluştuğu gösterilen şeması.

Bu, üç parça katmanının da birbirine bağlanmasına izin verecektir.

Pembe Pinler

Pembe Pin parçasının diyagramı, etiketlerde bir kare mandal, bir yuvarlak mandal ve sonunda bir kapak olduğunu gösteriyor.

Pembe Pin'in bazı özel özellikleri vardır. Yuvarlak bir delikten kaymasını önleyen bir kapağı vardır. Yuvarlak bir deliğe yerleştirilmesini sağlayan yuvarlak bir kesiti vardır ve kare bir deliğe yerleştirilmesini sağlayan kare bir dübeli vardır.

Mavi bir kirişten geçirilerek mavi bir tekerleğin kare deliğine yerleştirilen pembe bir pimin, dönüşünü sınırlamadan yerine sabitlenmesinin şeması.

Örneğin, bir Pembe Pim Mavi Işının içinden geçirilebilir ve başlığı onun geçmesini engeller. Pembe Pimin yuvarlak alanı Mavi Kirişin deliğine sığar ve kare çivi, Mavi Dişlinin kare deliğine sığarak dişlinin serbestçe dönmesini sağlar.

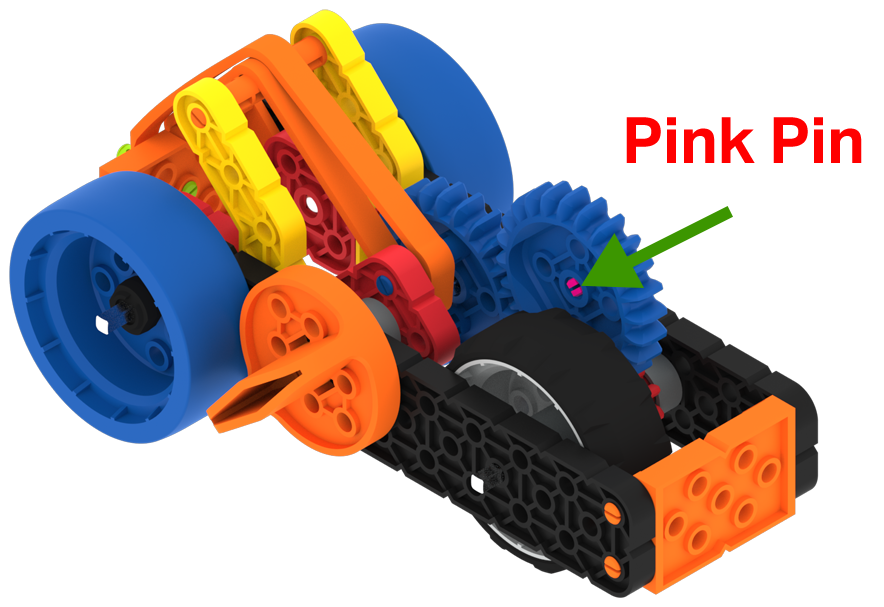

Pembe Pin parçasının okla gösterilen Mavi Dişliyi sabitlediği bir VEX GO Süper Araba yapımının şeması.

Supercar projesinde Pembe Pim, Mavi Dişlinin serbestçe dönmesini sağlar ve Lastik Banttan Gri Tekerleğe güç aktarımı sağlar.

Gri Pinler

Bir Gri Pim parçasının diyagramı, etiketlerde bir Kare Mandal bölümü, bir Yuvarlak Mandal bölümü ve ardından bir diğer Kare Mandal bölümünden önce bir Flanş bölümü olduğunu gösteriyor.

Gri Pimin flanşlı kare bir dübeli, ardından yuvarlak bir bölümü ve kare bir dübeli vardır.

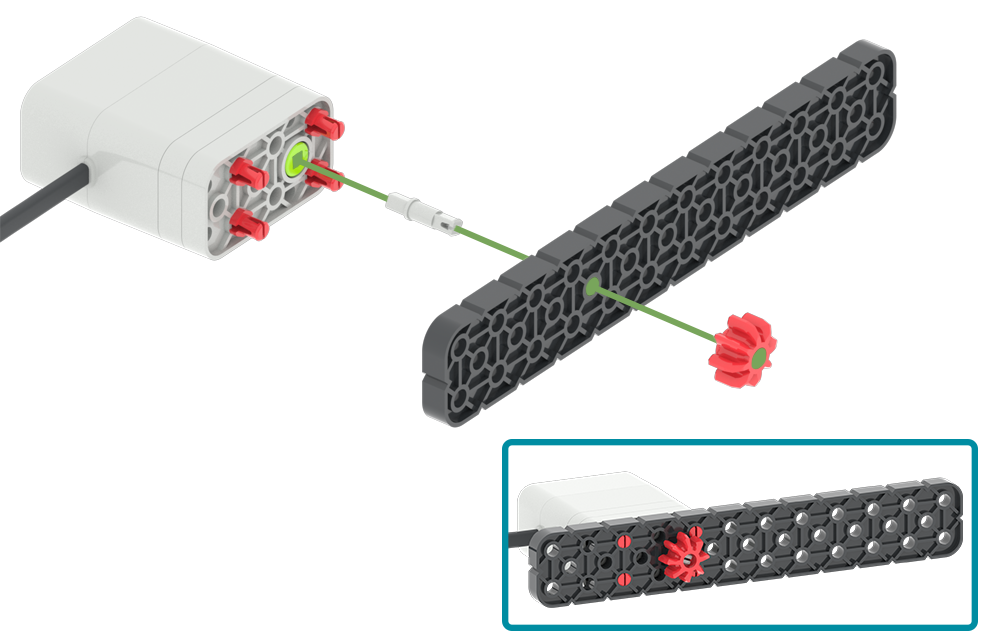

Kırmızı bir Dişliyi bir Motora bağlamak için Siyah Büyük Bir Kirişin içinden geçirilen Gri Bir Pimin şeması, bu sırada Motorun Kırmızı Dişliyi döndürmesine izin veriliyor.

Gri Pimin özellikleri, pimi dönmeye zorlayacak bir Motora veya Düğmeye yerleştirilmesine olanak tanır. Gri Pim, bir parçadaki yuvarlak delikten geçerek başka bir parçadaki kare deliğe geçebilir.

Örneğin, bir Gri Pimin flanşlı kare dübeli bir Motora, ardından da Siyah Büyük Kirişin içinden geçirilebilir. Siyah Büyük Kirişin diğer tarafında, Gri Pimin kare çivisine Kırmızı bir Dişli takılabilir. Bu, motorun Kırmızı Dişliyi döndürmesine izin verecektir.

Çıkmazlar

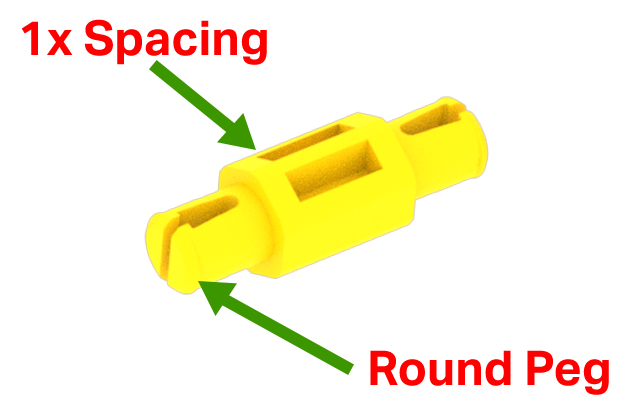

Sarı ara parçasının diyagramı, üzerinde plastik bir parça kalınlığındaki Aralık bölümünün her iki tarafında Yuvarlak bir Mandal bulunduğunu gösteren etiketler bulunmaktadır.

VEX GO sistemiyle projeler inşa ederken bazen parçalar arasında daha fazla alana ihtiyaç duyulur. Karşıtlıklar bunun olmasına izin veren konektörlerdir. Ayırıcıların her iki ucunda yuvarlak bir çivi ve parçalar arasında boşluk sağlayan bir orta bölüm bulunur.

VEX GO Kitindeki tüm Standoff parçalarının şeması.

Üç farklı boyutta karşıtlık vardır. Bunlar şunları içerir:

Sarı Standoff'ta bir plastik parça kalınlığı kadar boşluk vardır.
Mavi Standoff iki kalınlıkta plastik parça aralığına sahiptir.
Orange Standoff'ta dört kalınlıkta plastik parça aralığı vardır.

Göz sensörü eklentisindeki Standoff parçalarının kırmızı daire ile vurgulandığı bir VEX GO Robot Kolu yapımının diyagramı.

Parçalar arasındaki boşluk projeniz için çok önemli olabilir. Örneğin, Sarı Açılı Kiriş ile Sarı Konektör arasında iki Sarı Ayırıcı kullanabilirsiniz. Bu, Robot Kolu projenizin ortasında ortalanacak şekilde bir Göz Sensörü takmanıza olanak tanır.

Bağlayıcılar

Parçaları paralel veya 90 derecelik açıyla bağlamak için Bağlayıcıların kullanımını gösteren diyagram.

Konektörler çok yararlı parçalardır. İki parçayı birbirine bağlamanıza izin veriyorlar. Bu bağlantılar birbirine 90 derecelik açıyla bağlanabileceği gibi birbirine paralel de olabilir.

5 yuvarlak delikten 90 derecelik açıyla yerleştirilmiş iki yuvarlak çiviye sahip olduğunu gösteren etiketlerle birlikte Sarı Bağlantı parçasının şeması.

Konektörlerin yuvarlak delikleri ve mandalları vardır.

90 Derece Konnektörler

VEX GO Kitindeki tüm Bağlantı parçalarının şeması.

90 derece Konektörler üç boyutta gelir. Bunlar şunları içerir:

Kırmızı Konektörlerin bir çivisi ve bir deliği vardır. Bu, bu konektörlerin dönebilmesini sağlar.
Sarı Konektörlerin beş deliği ve iki mandalı vardır.
Mavi Konektörlerin altı deliği ve iki mandalı vardır. Mavi Konektörler Sarı Konektörlerden bir delik daha uzundur.

VEX GO yapısının 90 derecelik açıyla bir kare Saha Fayansına bağlanmasında kullanılan Sarı Bağlantı Parçalarının şeması.

Parçaların 90 derece açıyla birbirine bağlanması VEX GO sistemi için çok önemli bir özelliktir. Örneğin, Robot Kolu projeniz için bir temel oluşturmak üzere bir Gri Büyük Kirişi bir Döşemeye 90 derecelik açıyla bağlamak için iki Sarı Konektör kullanılabilir.

Paralel Konnektörler

VEX GO Kitindeki her iki Paralel Bağlantı parçasının şeması.

Paralel Konektörler iki boyutta gelir. Bunlar şunları içerir:

Yeşil Konektörlerin her iki tarafında iki adet mandal ve mandalların arasında iki delik bulunur.
Turuncu konektörlerin her iki yanında iki adet mandal ve mandalların arasında yedi delik bulunur.

Turuncu Bağlantı Parçasının vurgulandığı, iki Siyah Büyük Kirişi birbirine bağlayan VEX GO Süper Araba yapısının şeması.

VEX GO sistemiyle projeler oluştururken paralel konektörler çok faydalı olabilir. Örneğin Süper Araba projenizi oluştururken iki paralel Siyah Büyük Kirişi Turuncu Konnektörle ayırabilirsiniz.

VEX GO sistemiyle parçalar arasında bağlantı kurmak pimleri, ayırıcıları ve konektörleri kullanarak eğlenceli ve kolaydır. Hayal gücünüzü gerçeğe dönüştürmek için parçalar arasında fiziksel bağlantı kurmanıza yardımcı olacaklar.
