VEX AI için Intel Çift Bantlı Wi-Fi ve Antenlerin Kurulumu – VEX Kütüphanesi

Jetson'un düzgün çalışabilmesi için Intel Çift Bantlı Wi-Fi ve Antenlerin kurulması gerekir.

Gerekli Parçalar

VEX AI kurulumunda bulunan tüm parçaları gösteren, V5 robotik sisteminde montaj ve yapılandırma için gerekli bileşenleri gösteren diyagram.

Montaj için gerekli parçalar aşağıdaki gibidir:

Jetson
Intel Çift Bantlı Wi-Fi
2x Antenler

Jetson Nano Modülünü Çıkarın

VEX AI robotundan bir fanın çıkarılma sürecini gösteren ve VEX AI sisteminin kurulum adımlarını gösteren görüntü.

Jetson Nano Modülüne bağlıysa fanın fişini çekin ve çıkarın. Fan zaten ayrılmışsa 2. adıma geçin.

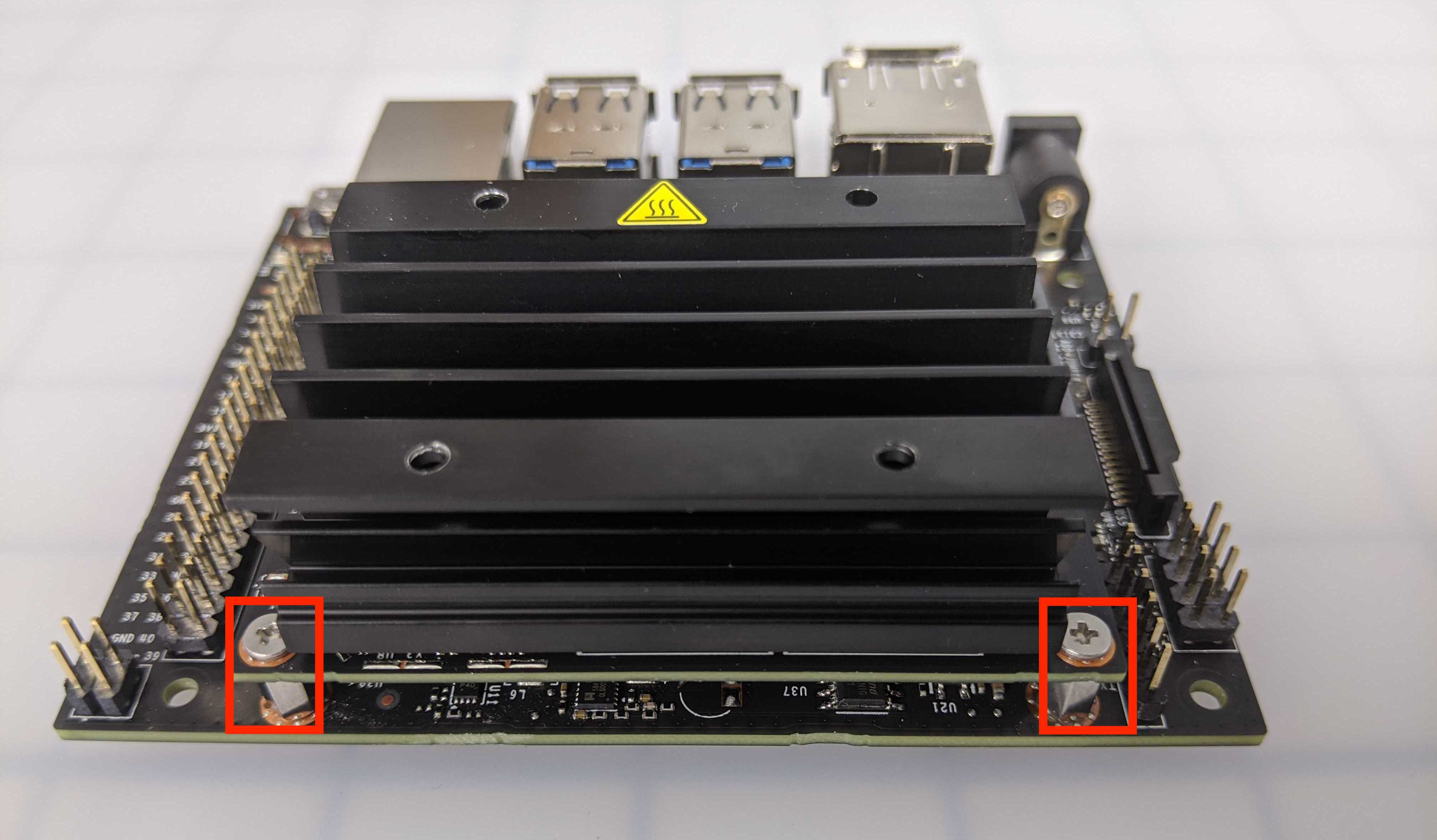

VEX AI uygulamaları için kurulumunu gösteren, etiketli bileşenlere sahip iki vidalı bir soğutucunun şeması.

Jetson Nano Modülünü Taşıyıcı Karta sabitleyen iki vidayı sökün.

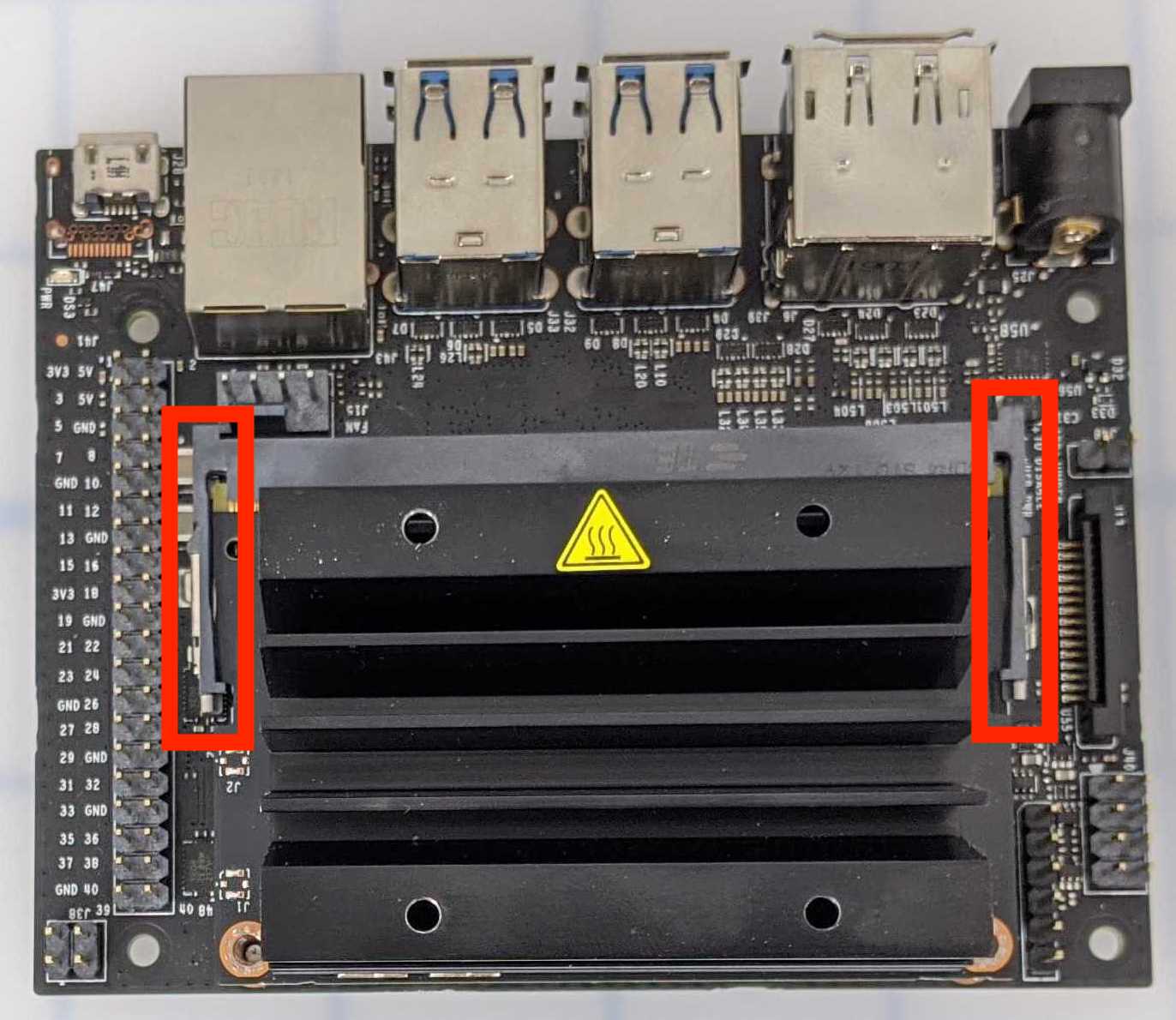

Robotik uygulamalarda VEX AI kurulumu için tasarım ve özellikleri gösteren yan yana iki VEX AI klipsi.

Vidalar çıkarıldıktan sonra Jetson Nano Modülünü Taşıyıcı Kartta tutan iki tırnağı açın. Bunu, tırnakları Jetson Nano Modülünden yatay olarak yavaşça çekerek yapın.

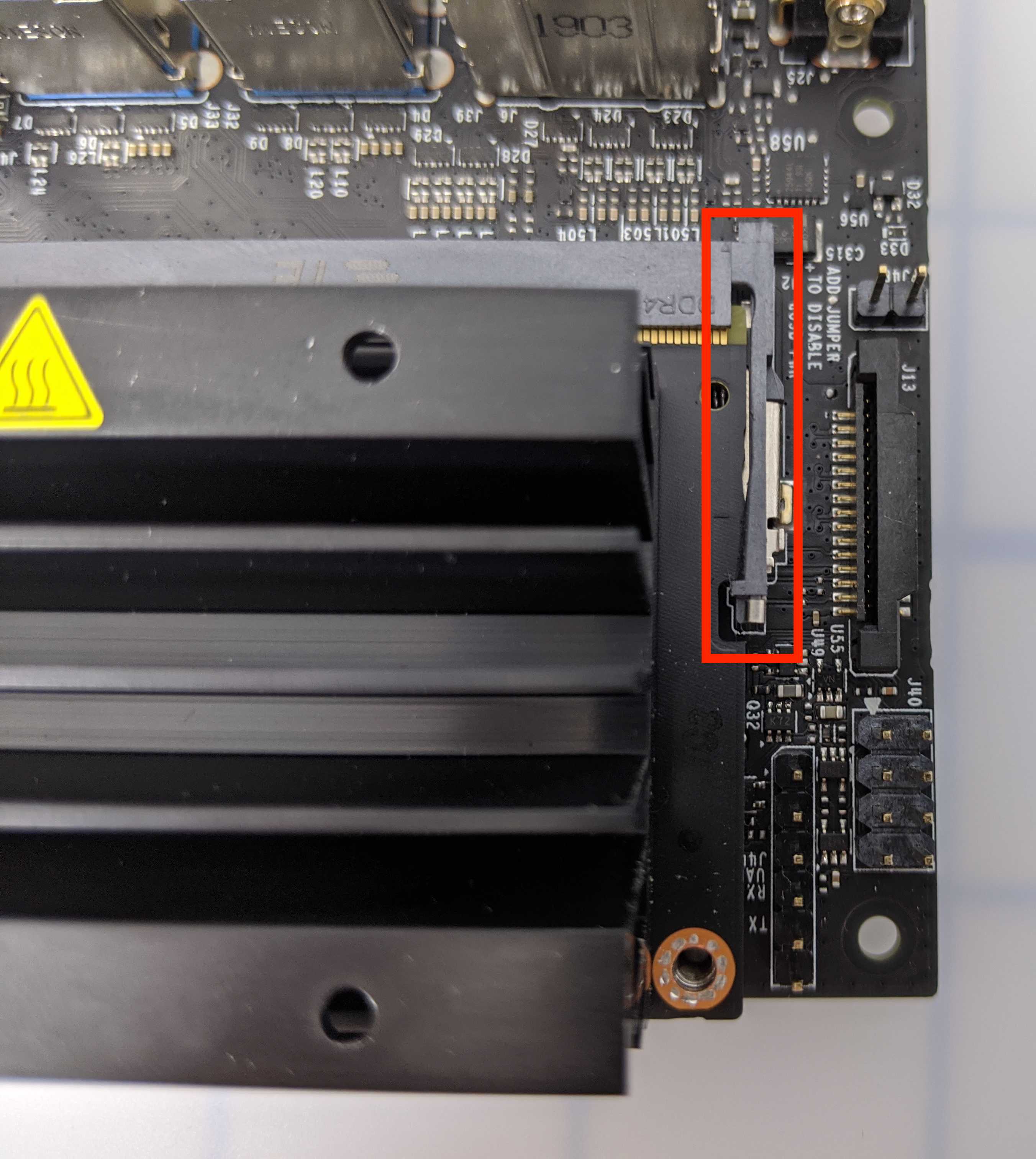

VEX V5 robotik sisteminde doğru kurulum için etiketli bileşenlere sahip VEX AI soğutucu klipslerini gösteren diyagram.

Jetson Nano Modülünün her iki yanında birer sekme bulunmaktadır.

VEX AI için V5 kategori açıklamasında kurulum sürecini gösteren, vidalı açıklamalı bir VEX AI soğutucunun yakın çekimi.

Jetson Nano Modülünü dikkatlice Taşıyıcı Karttan dışarı doğru çekin. Taşıyıcı Panelin ortasındaki vidaya dikkat edin.

VEX AI robot tertibatından orta vidanın çıkarılmasını gösteren ve doğru kurulum için çıkarılması gereken özel vidayı vurgulayan diyagram.

Taşıyıcı Panelin ortasındaki vidayı çıkarın.

Antenleri takın

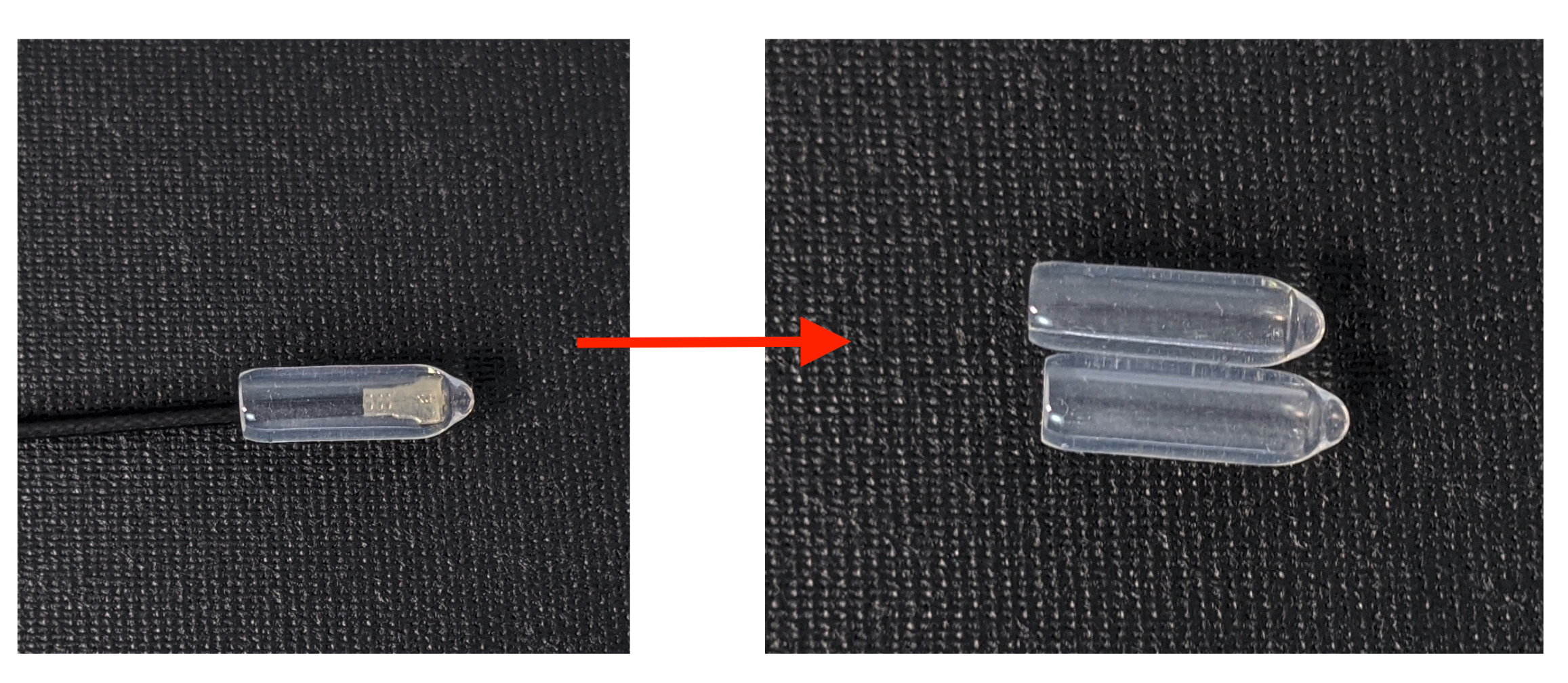

VEX AI bileşenlerinden plastik kapakların çıkarılmasını gösteren ve VEX AI'nın V5 kategorisinde kurulumuna yönelik adım adım talimatları gösteren görsel kolajı.

Antenlerin plastik kapağını çıkarın.

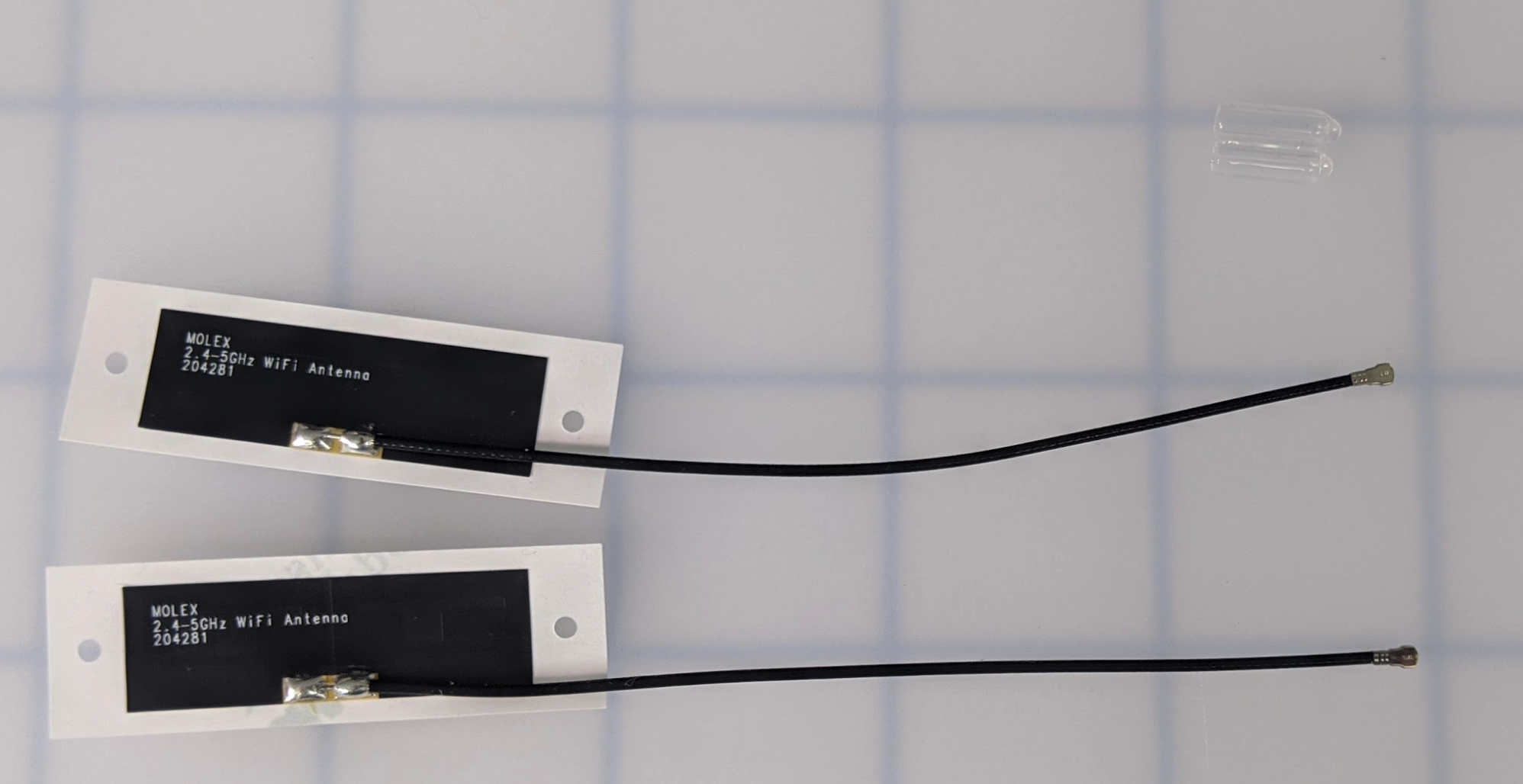

VEX robotik sisteminin dahili bileşenlerini ve yapılandırmasını vurgulayan, tüm kapakları çıkarılmış VEX AI kurulumunu gösteren görüntü.

Her iki antendeki plastik kaplamaların çıkarıldığından emin olun.

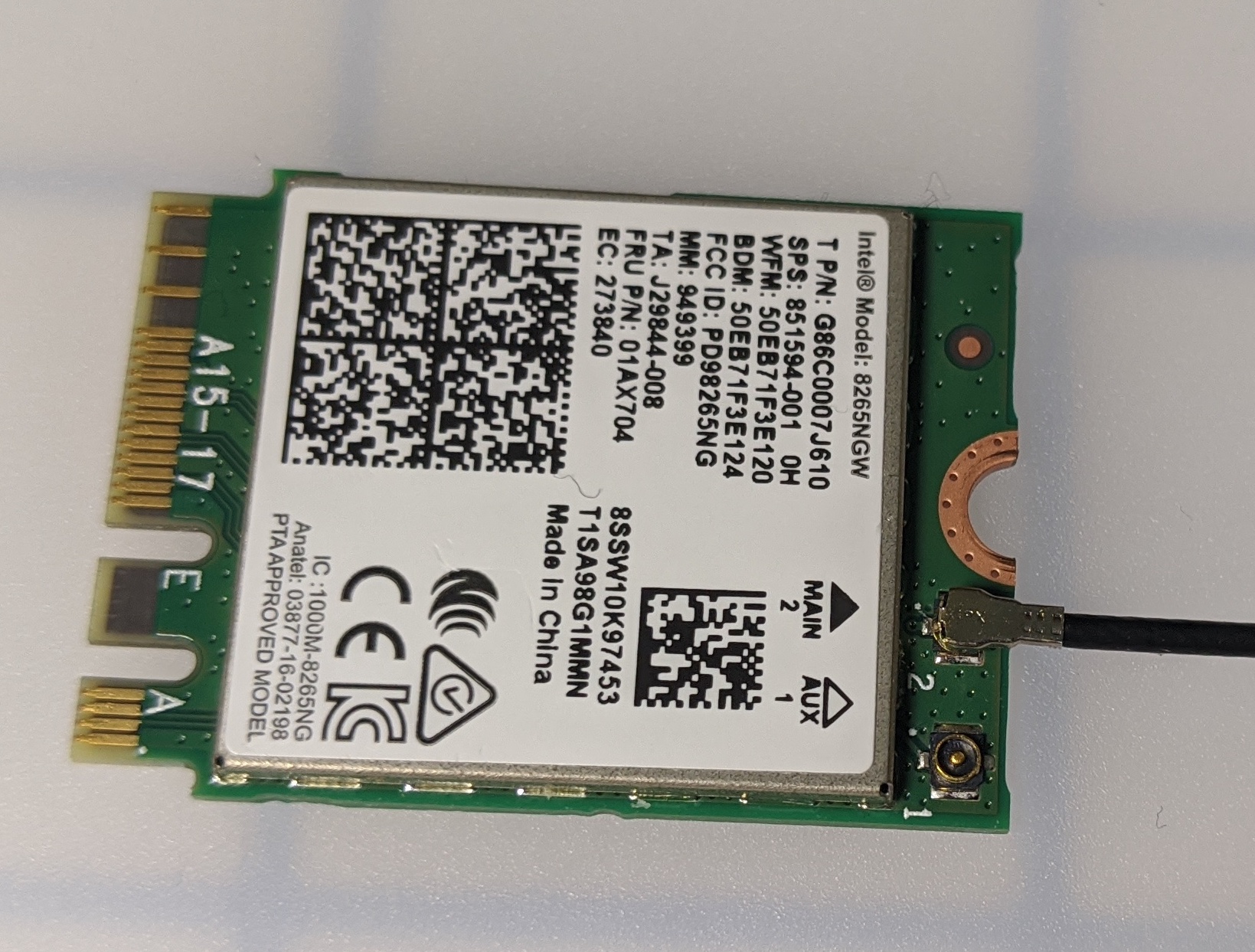

Çeşitli bileşenler ve kablolama içeren bir VEX AI robot kurulumunun yakın çekim görünümü, V5 Kategori Açıklaması ve VEX AI Kurulumu bağlamında VEX robotiği için yapılandırma sürecini göstermektedir.

Intel Dual Band Wi-Fi'ye bir anten takın. Parçalar hassas olduğundan hafif baskı uyguladığınızdan emin olun. Bir 'tık' sesi antenin tam olarak takıldığından emin olmanızı sağlayacaktır.

Not: Anteni sabitlemek için daha fazla baskı gerekiyorsa, daha fazla baskı uygulamak için kurşun kalem silgisi veya başka küçük bir nesne kullanın. Basınç uygulamak için metal kullanılması önerilmez.

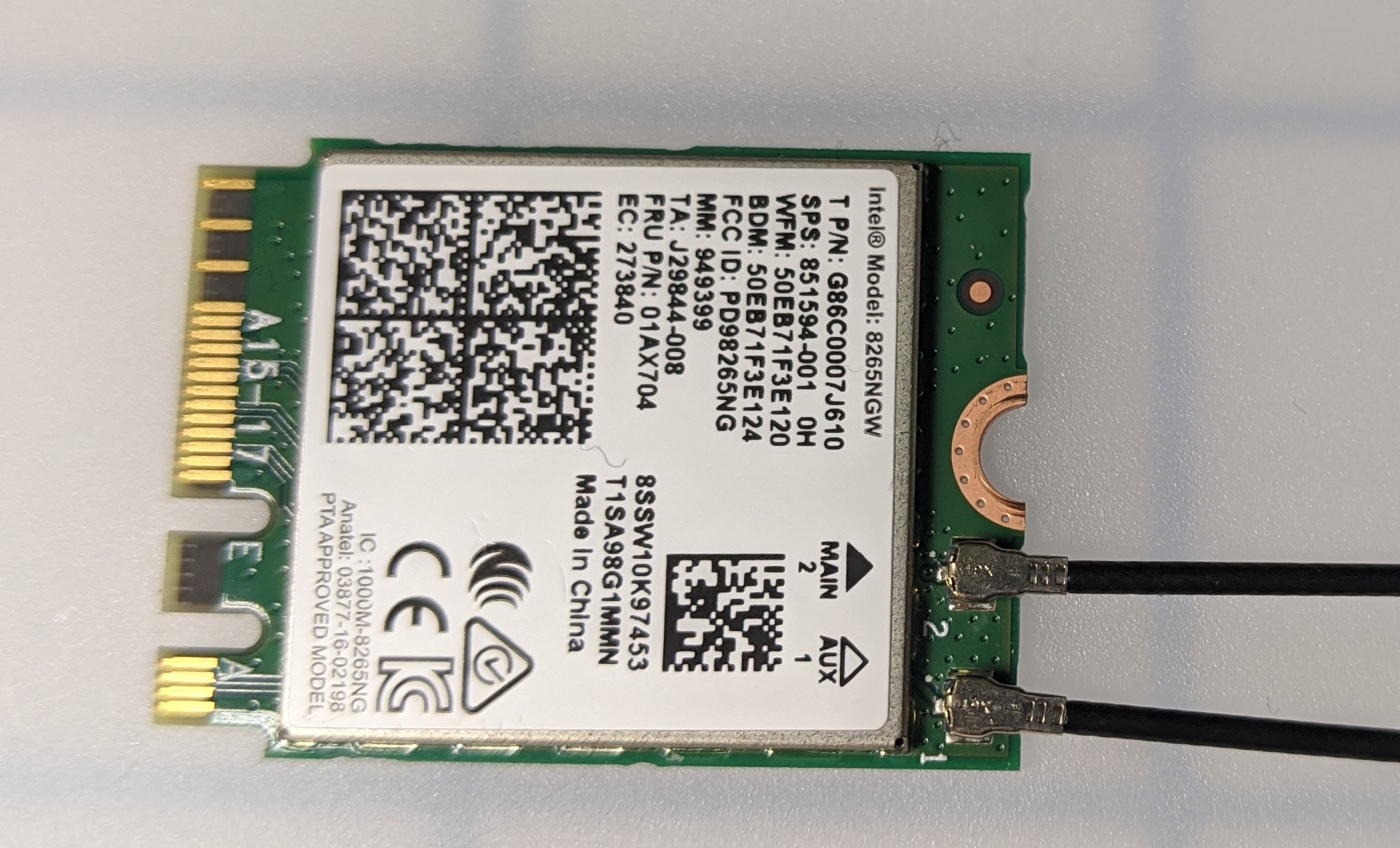

V5 Kategori Açıklaması bağlamında VEX robotiği için yapılandırma sürecini gösteren, çeşitli bileşenler ve kablolama içeren bir VEX AI kurulumunun yakın çekimi.

Önceki adımdaki aynı prosedürü izleyerek ikinci anteni takın.

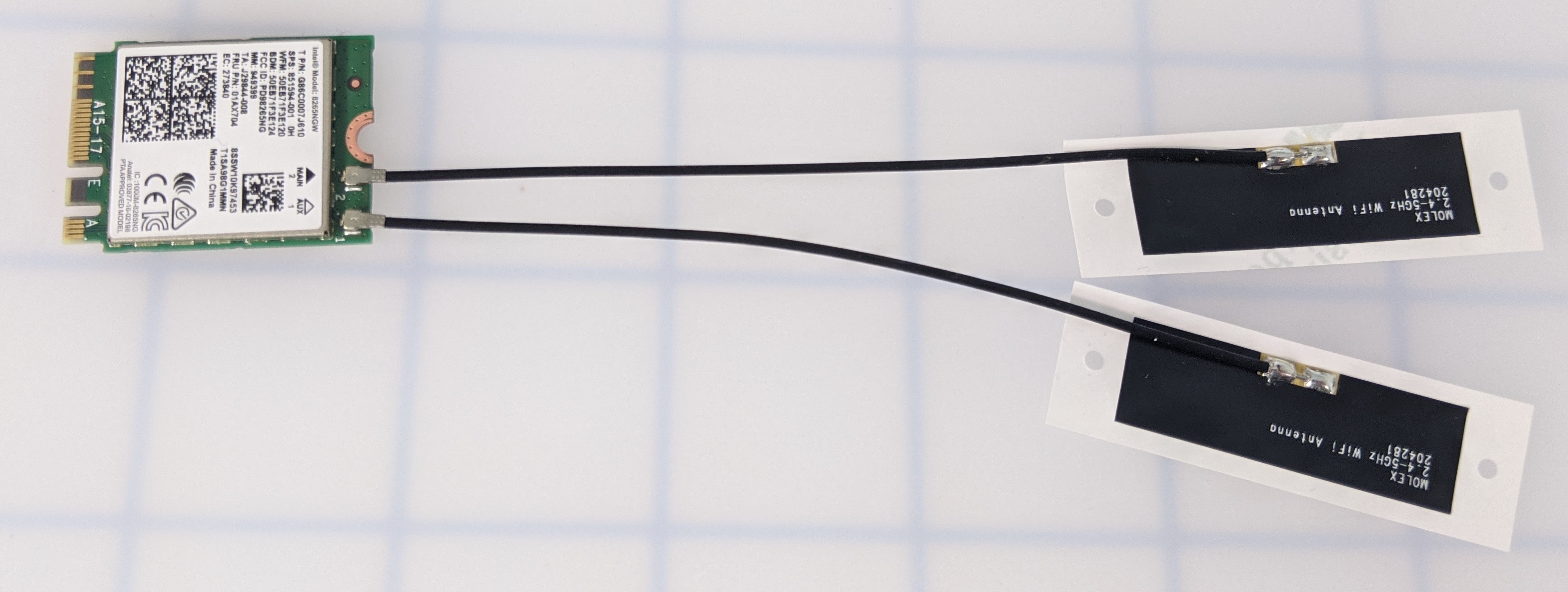

VEX AI için kurulum sürecini gösteren görüntüde, çeşitli bileşenlerin bir masa üzerine yerleştirildiği bir VEX robotik kiti yer alıyor ve etkili AI entegrasyonu için yapılandırma adımları gösteriliyor.

Her iki antenin de Intel Dual Band Wi-Fi'ye tamamen bağlı olduğundan emin olun. Her iki antenin de güvende olduğundan ve hiçbirinin düşmediğinden emin olmak için Intel Dual Band Wi-Fi'yi alın.

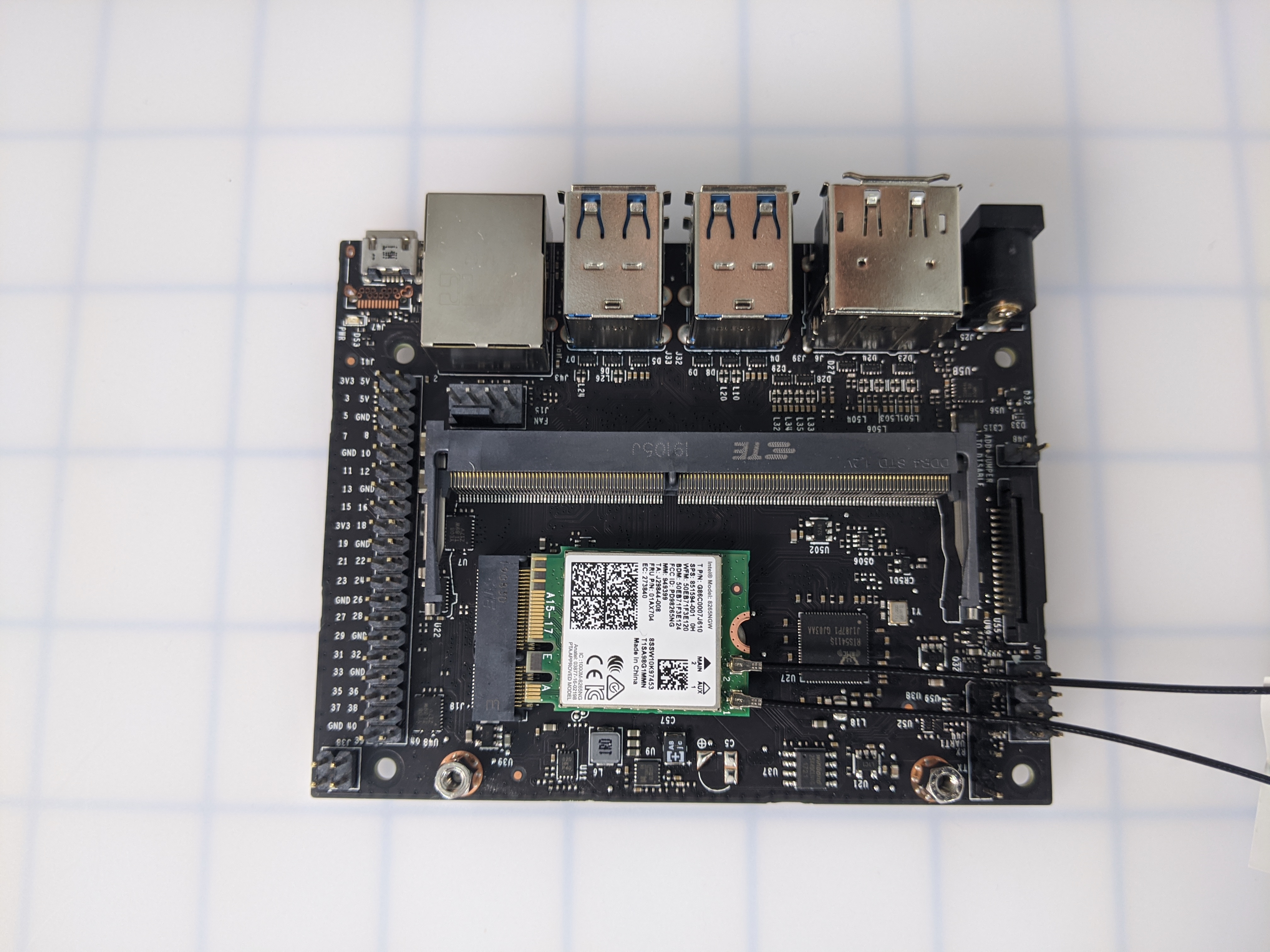

Yapılandırma için gerekli bileşenleri ve kablolamayı gösteren bir VEX AI robot kurulumunun yakın çekim görüntüsü. Resim, VEX AI Kurulumu bölümündeki V5 Kategori Açıklamasının bir parçasıdır.

Intel Dual Band Wi-Fi'yi Taşıyıcı Anakarta belli bir açıyla yerleştirin.

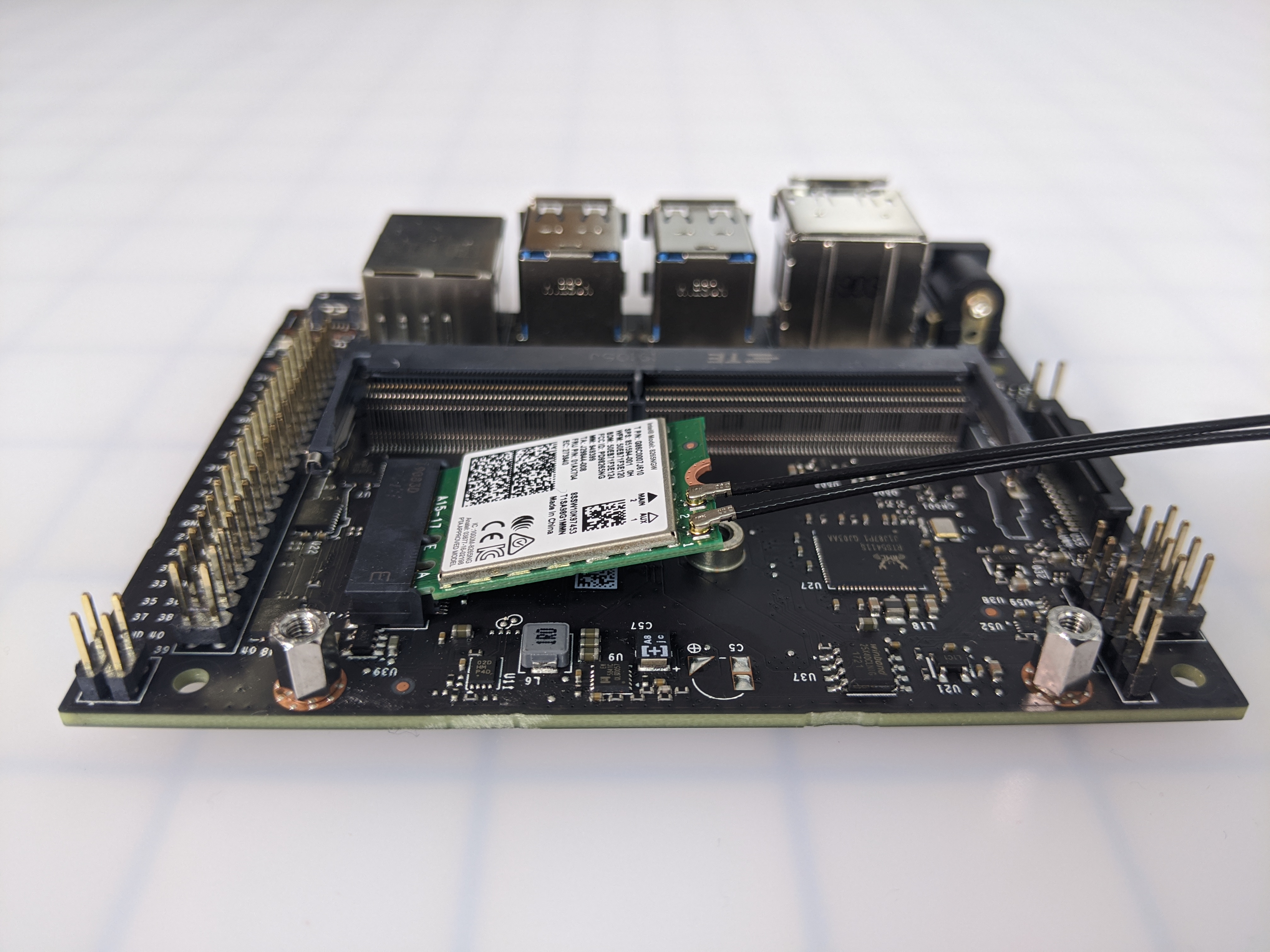

VEX AI robot kurulumunun yakın çekimi, robotik bir ortamda yapılandırma için gerekli bileşenleri ve kablolamayı sergiliyor ve VEX AI'nın optimum performans için kurulum sürecini gösteriyor.

Yerinde tutmak için bir vida kullanılana kadar hafifçe yukarı açılı kalacaktır.

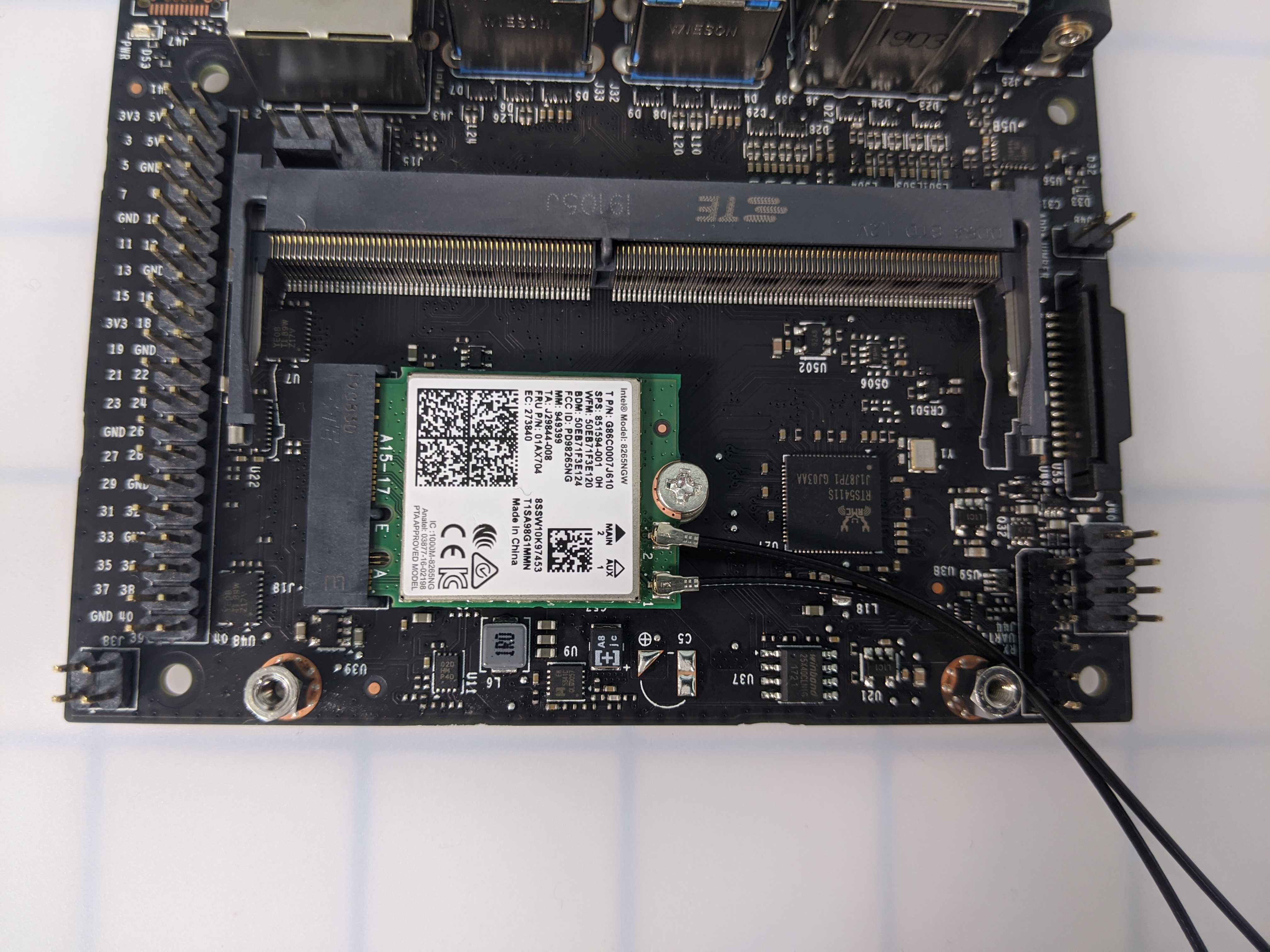

Robotik için VEX AI kurulumunda kullanılan bileşenleri gösteren, devre kartına monte edilmiş bir vidanın yakın çekimi.

Intel Çift Bantlı Wi-Fi'yi yerinde tutmak için vidayı sabitleyin. Vidanın sıyrılmasını önlemek için çok fazla sıkmadığınızdan emin olun.

Jetson Nano Modülünü yeniden takın

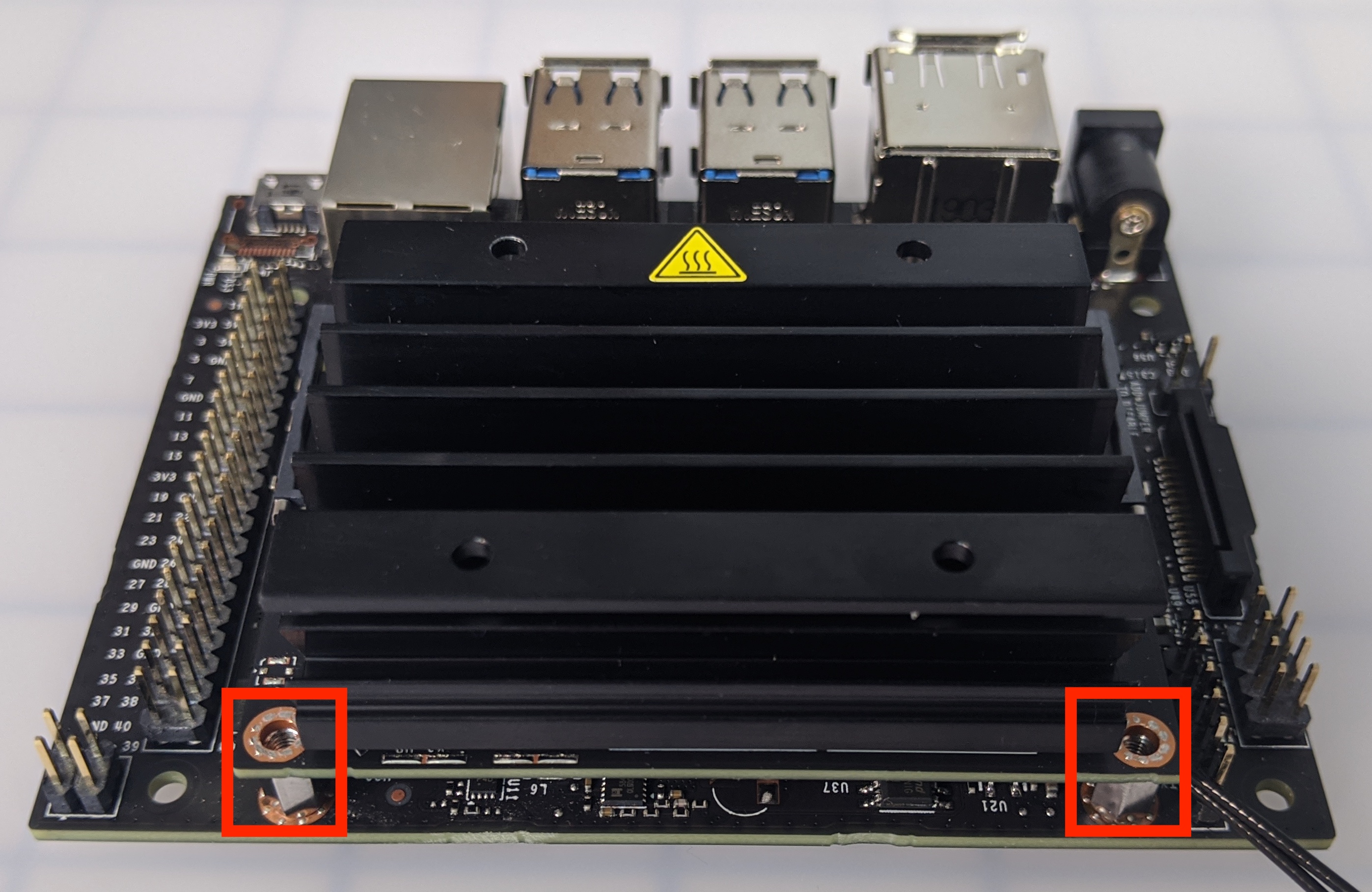

VEX AI kurulumu için etiketli açıklamalara sahip ısı emici deliklerinin diyagramı, VEX robotik donanımında optimum soğutma için deliklerin yerleşimini ve boyutlarını göstermektedir.

Jetson Nano Modülünü Taşıyıcı Kart üzerine açılı bir şekilde geri yerleştirin. Vida delikleri aynı hizada olacak şekilde hafifçe aşağı doğru bastırın.

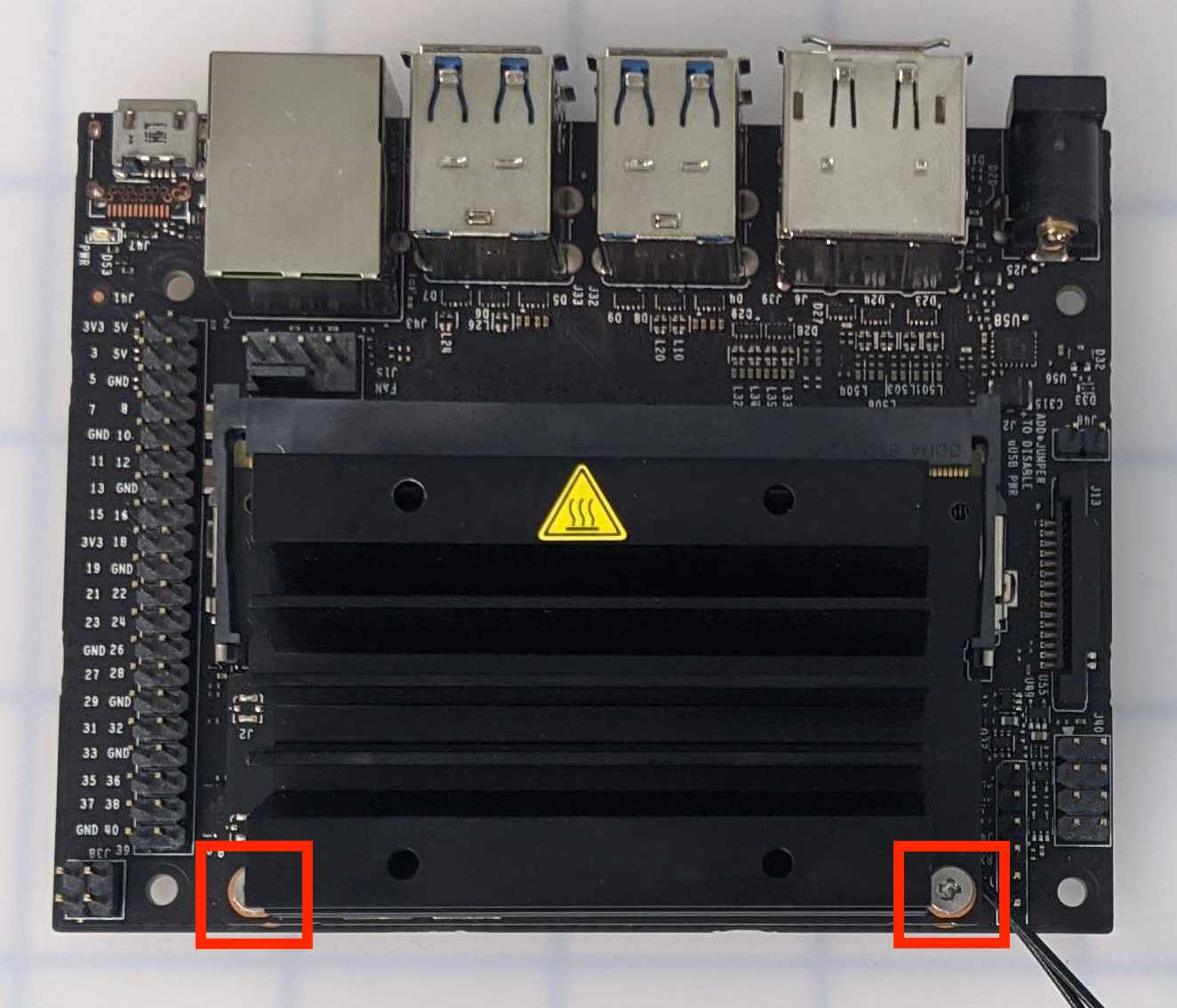

V5 robotik bileşenlerinin montaj sürecini gösteren VEX AI kurulumunda son vidaların takılmasının yakın çekimi.

Taşıyıcı Karta takmak için iki vidayı Jetson Nano Modülüne geri sabitleyin. Sıyrılmayı önlemek için vidaları çok fazla sıkmadığınızdan emin olun.

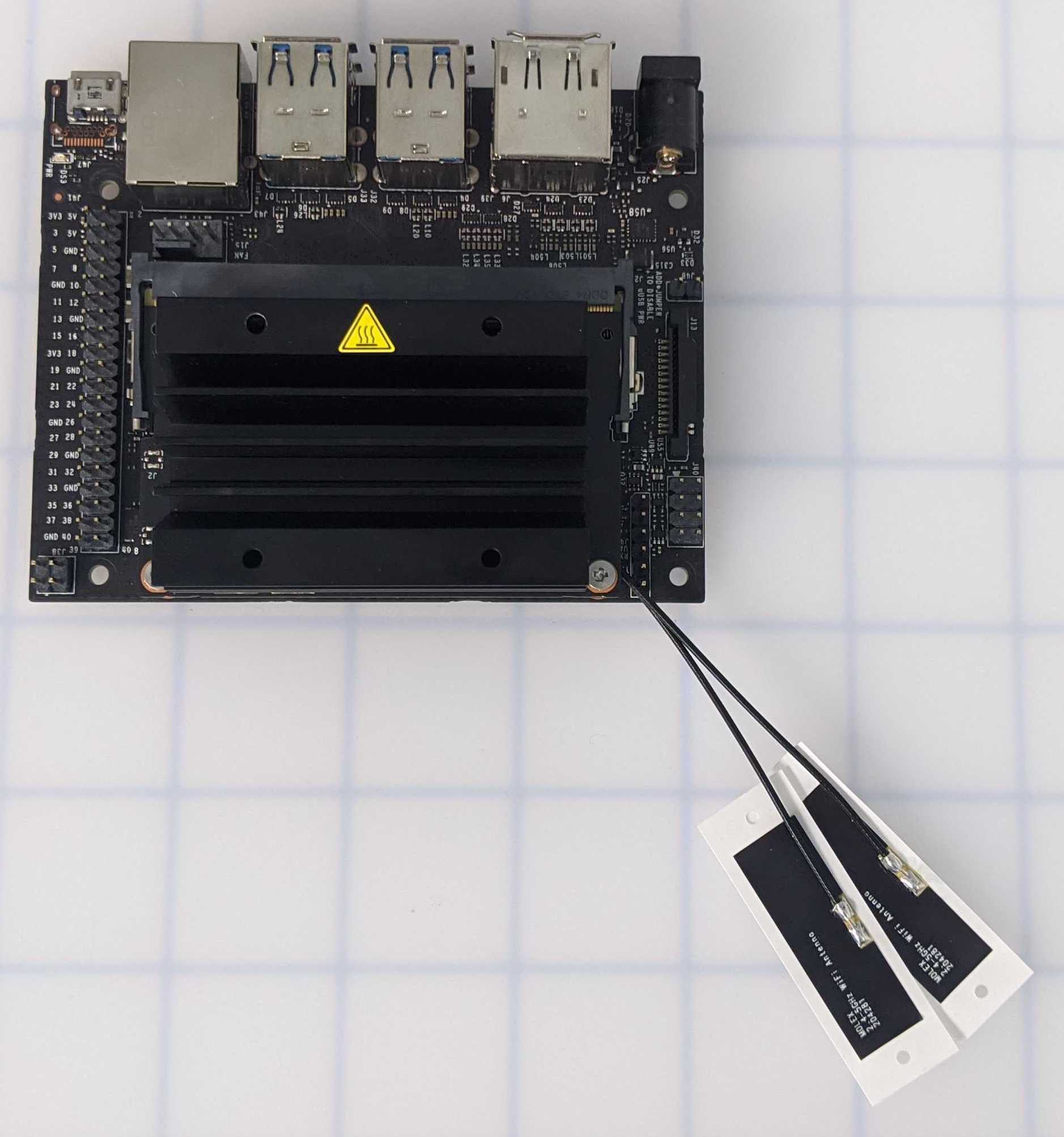

VEX AI Wi-Fi yapılandırması için kurulum sürecini gösteren diyagram, optimum ağ bağlantısı için etiketli bileşenleri ve bağlantı adımlarını içerir.

Intel Dual Band Wi-Fi ve Antenler artık kuruldu.
