Kendi özel uzunluktaki V5 Akıllı Kablolarınızı monte etmek, sensörlerin ve/veya motorların konumu için büyük ölçüde esneklik sağlar, ayrıca verimli kablo yönetimine olanak tanır.

Gerekli malzemeler

Özel uzunluktaki V5 Akıllı Kabloları monte etmek için gerekli sarf malzemeleri şunları içerir:

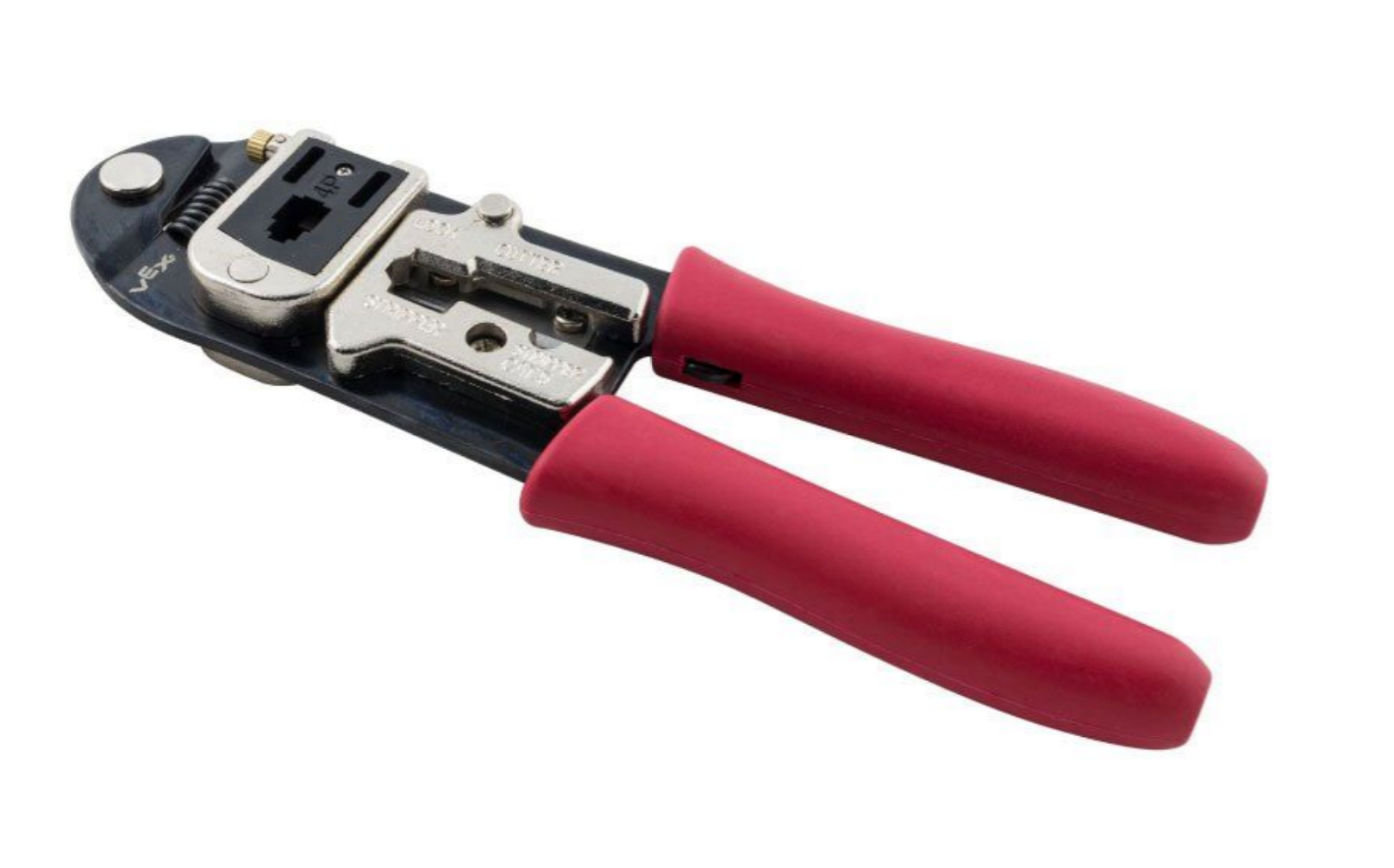

V5 Akıllı Kablo Sıkma Aleti parçası.

V5 Akıllı Kablo Sıkma Aleti (276-5773)

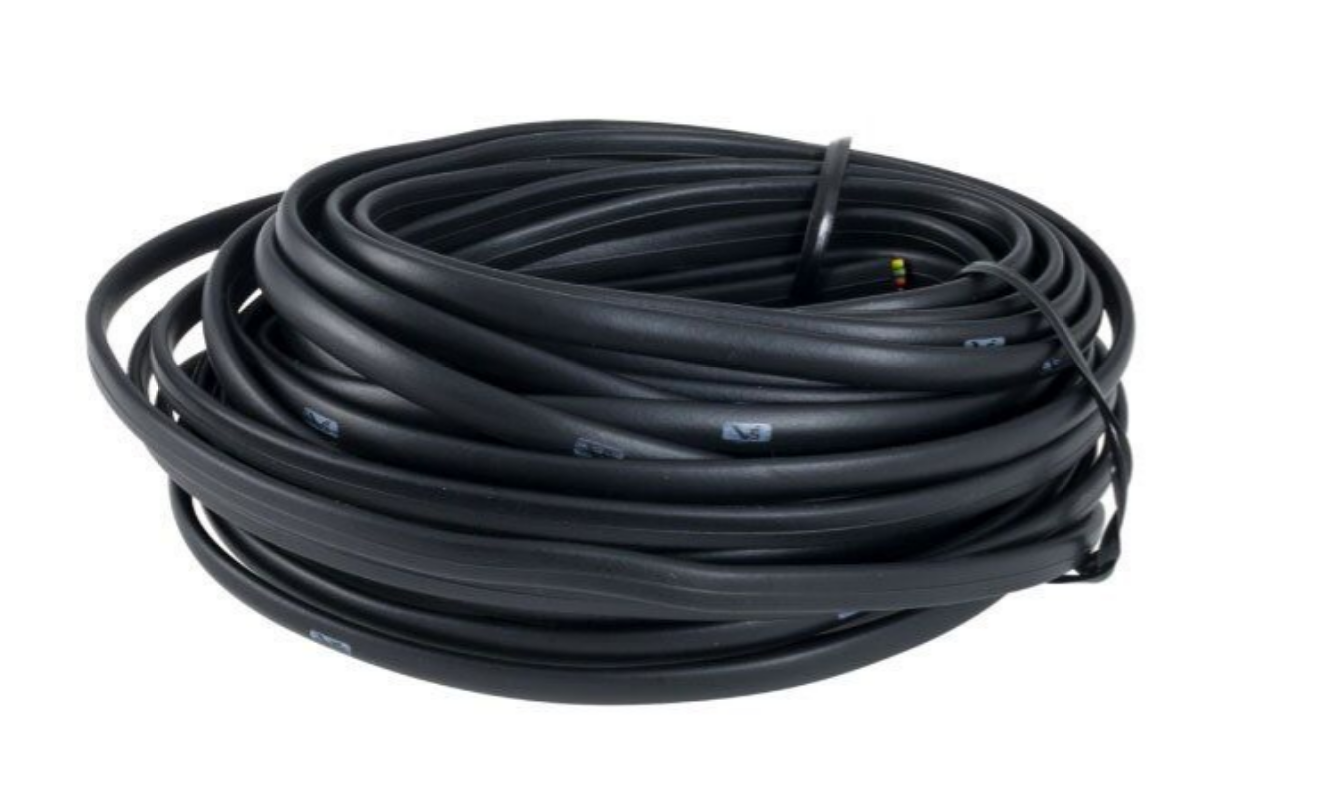

V5 Akıllı Kablo Stok parçası.

V5 Akıllı Kablo Stoku (276-5774)

V5 Akıllı Kablo Bağlantı parçaları.

V5 Akıllı Kablo Konnektörleri (276-5775)

Bir işaretleyicinin çizgi film simgesi.

Kablo üzerindeki kesme yerini işaretlemek için kullanılan bir işaretleyici veya başka bir yazı gereci.

Not: Bazı dizeler faydalıdır ancak gerekli değildir.

V5 Akıllı Kablonun Ölçülmesi ve Kesilmesi

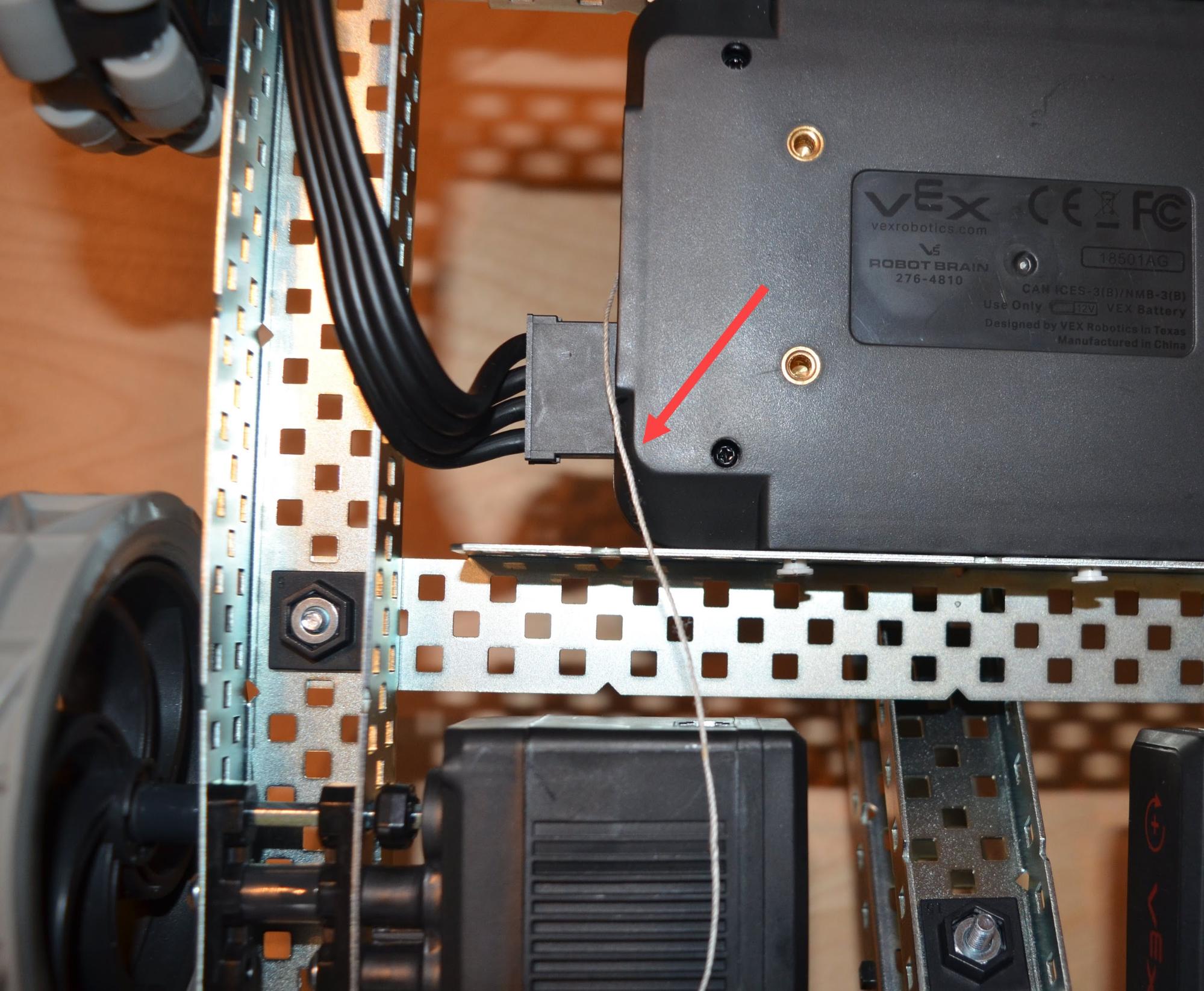

İki Akıllı Port arasındaki mesafeyi ölçmek için bir ip kullanılıyor, çünkü ipin kendisi kablonun kendisinden daha kolay çalışılabiliyor.

V5 Akıllı Kablosunu V5 Brain üzerindeki Akıllı Bağlantı Noktası ile cihazdaki Akıllı Bağlantı Noktası arasına yerleştirin.

Kablo sert olabilir ve döşenmesi zor olabilir. Eğer öyleyse, iki Akıllı Bağlantı Noktası arasındaki mesafeyi ölçmek için bir parça ip kullanmak bir seçenektir.

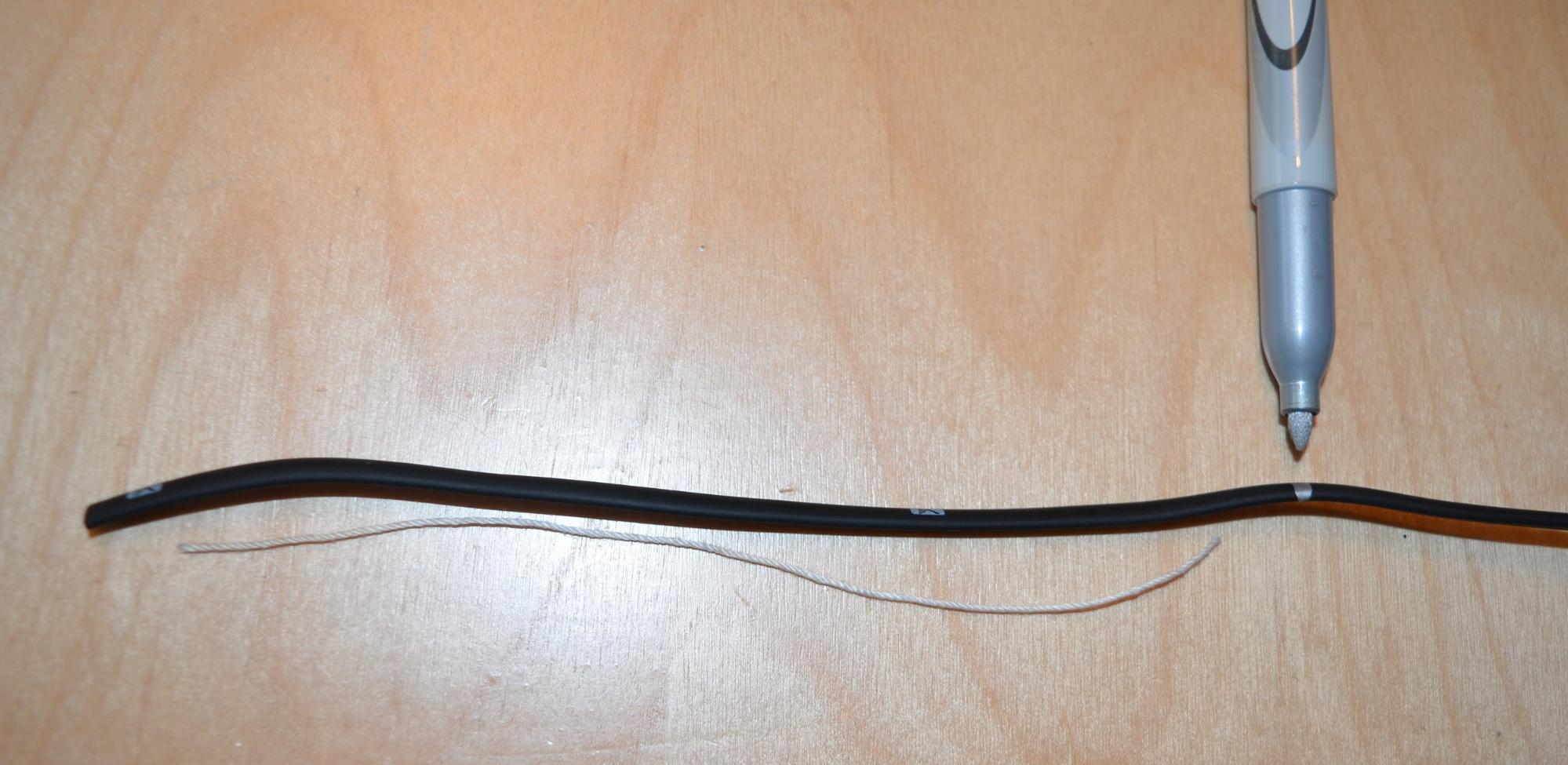

Kesilmiş bir ip parçası bir kablo parçasının yanına yerleştirilir ve ipin ölçüsünü kabloya aktarmak için bir işaretleyici kullanılır. Bağlantı elemanları için her iki tarafta yaklaşık yarım inçlik boşluk bırakılmıştır.

Kablonun uzunluğu ölçüldüğünde, konektörler için her iki uçta biraz fazladan boşluk bırakın. Daha sonra bir işaretleyici veya başka bir yazı gereci kullanarak kablonun kesilmesi gereken yerini işaretleyin.

Diğer bir seçenek ise bir parça ipi, kablonun olması gereken uzunlukta kesmektir. Ardından mesafeyi ölçmek için ipi kablonun yanına yerleştirin ve kesim yerini işaretlemeden önce konektörler için her iki uçta biraz fazladan bırakın.

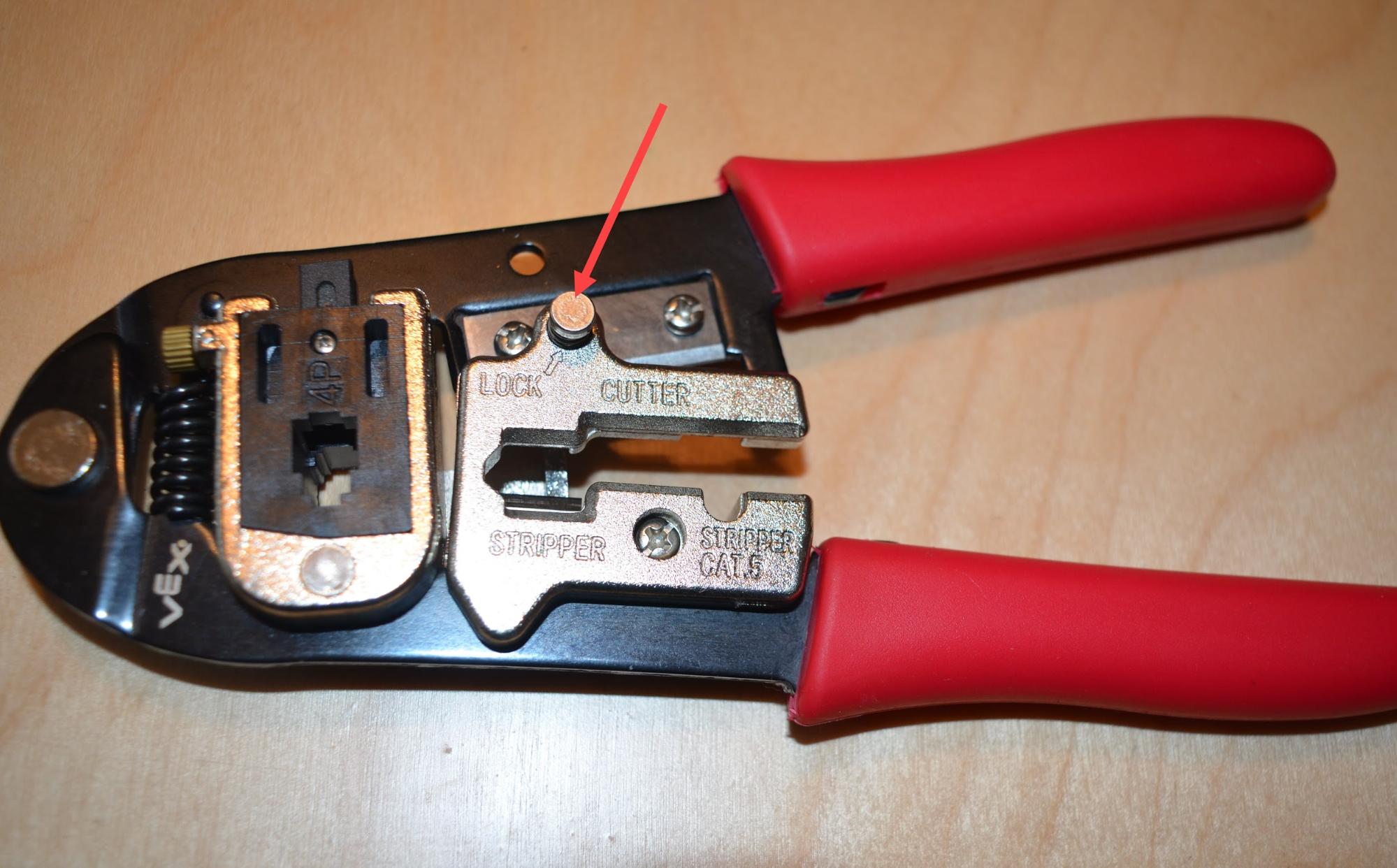

V5 Akıllı Kablo Sıkma Aleti, kilit pimi vurgulanmış şekilde gösterilmektedir.

Kıvırma aletiniz kilitliyse, kolları birbirine bastırın veya kilit pimini yukarı çekin.

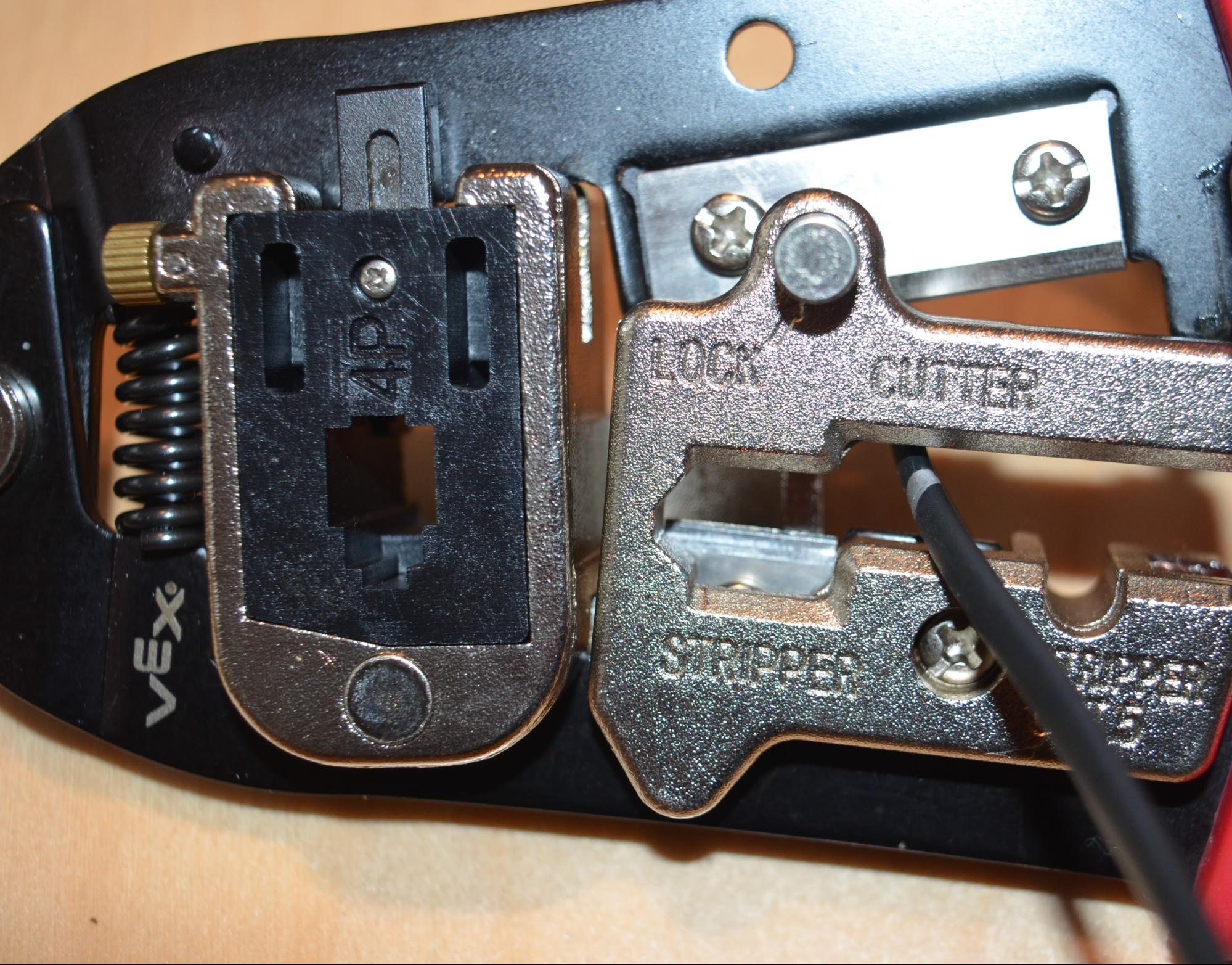

V5 Kablo, kablonun işaretli uzunluğuna kadar sıkma aletinin kesme bölümüne yerleştirilir. Kablo yerleştirildikten sonra, tutamakları sıkıştırarak kabloyu kesebilirsiniz.

Kabloyu aletin kesici kısmına istenilen uzunluğa kadar sokun ve kabloyu, kesim kare olacak şekilde hizalayın. Kablo tamamen kesilene kadar kolları birbirine sıkın.

Siyah muhafazanın uçlarının V5 Akıllı Kablodan çıkarılması

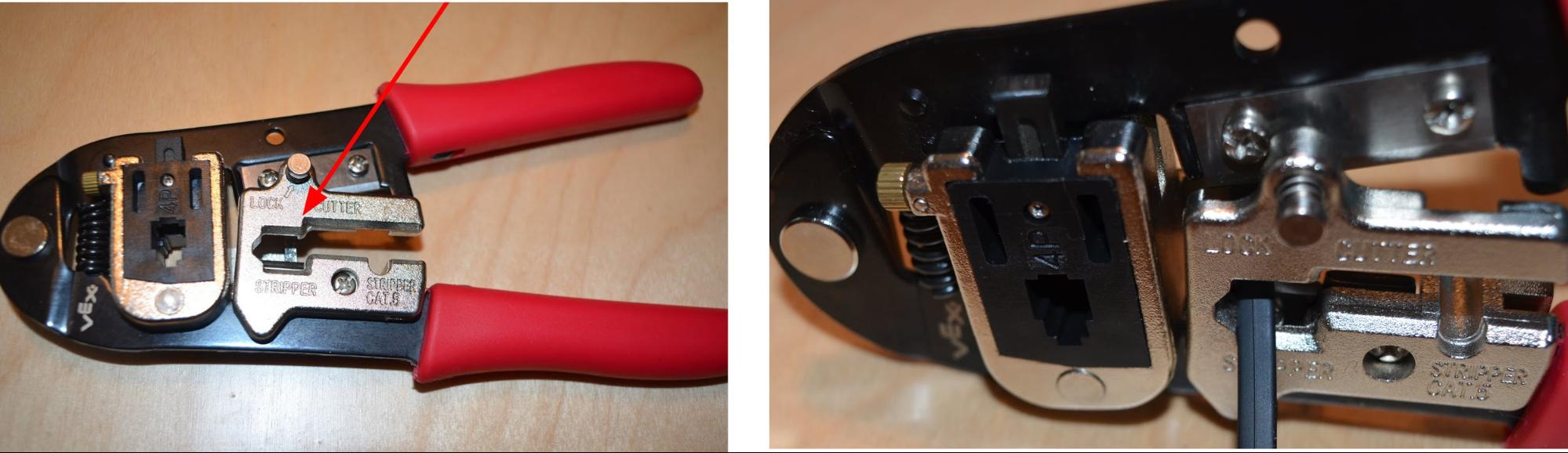

Yan yana iki resim. Soldaki resimde sıkma aletinin sıyırma kısmı gösteriliyor ve bir ok bu kısmın yerini vurguluyor. Sağda, sıkma aletinin soyma bölümüne yerleştirilmiş bir kablonun bir ucu gösterilmektedir. Kablo yerleştirildikten sonra, tutamakları sıkarak kablonun ucunu sıyırabilirsiniz.

Kablonun bir ucunu aletin sıyırıcı kısmına yerleştirin. Kabloyu Sıkma Aleti'nin doğru tarafına taktığınızdan emin olun.

Kurulumu görselleştirmeye yardımcı olmak için sıkma aletiyle soyulan bir kablonun bir ucunun üstten görünümü. Kablonun ucu aletin arkasındaki derinlik ölçerle aynı hizada olmalı ve ona değmelidir. Kullanıcının kablonun derinlik ölçerin ucuyla aynı hizada olmasına özellikle dikkat etmesi gerektiği şemada belirtilmektedir.

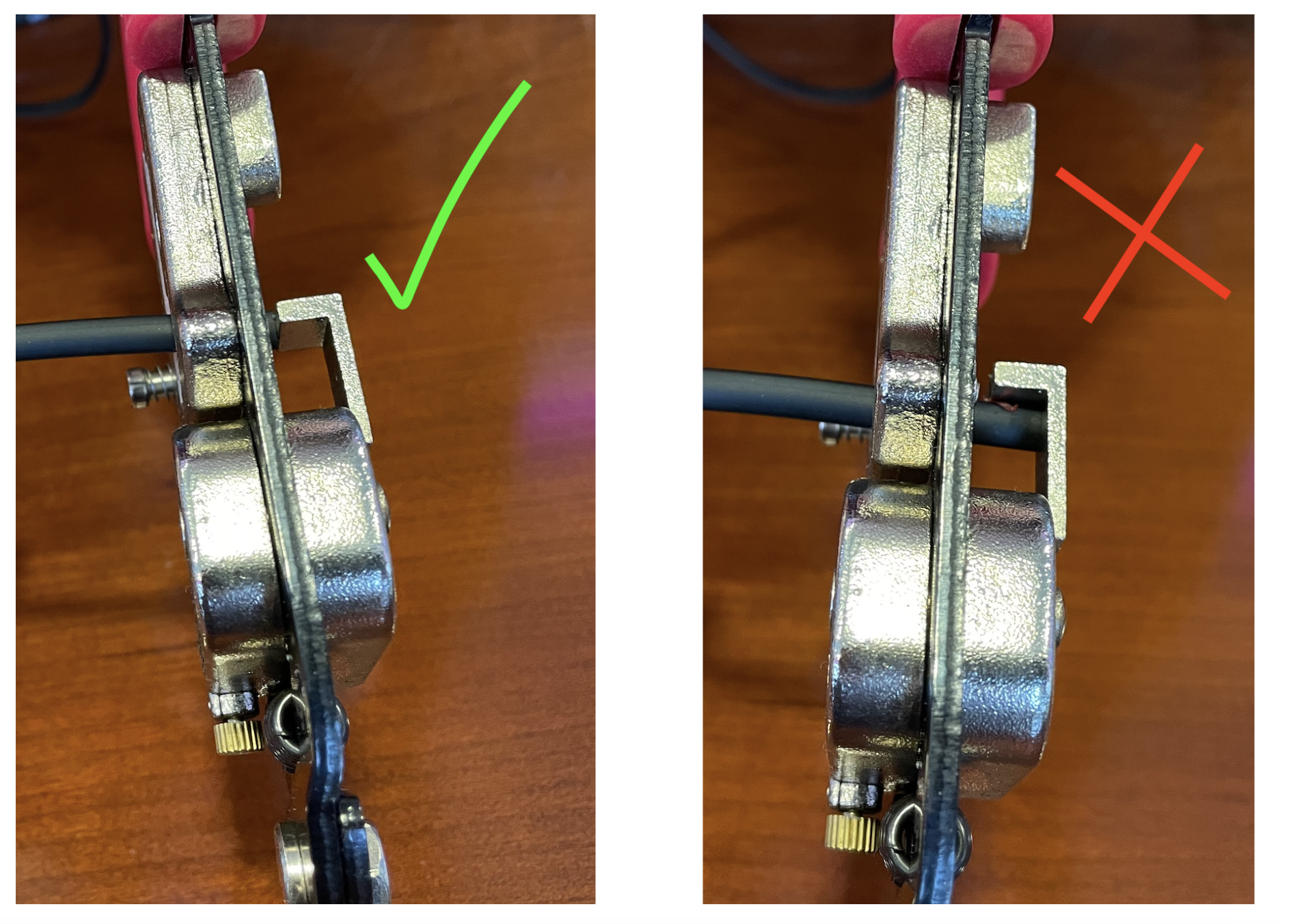

Kablonun bir ucunun kıvırma aletiyle soyulmasının iki üstten görünümü. Sol tarafta kablonun derinlik ölçerin ucuyla aynı hizada olduğunu ve tamamen geriye itilmediğini gösteren bir onay işareti bulunmaktadır. Sağ tarafta kablonun derinlik ölçerin ucundan geçirildiğini gösteren bir X işareti bulunmaktadır.

Kabloyu, aletin arkasındaki derinlik göstergesinin ucuyla aynı hizada olacak şekilde hizalayın.

Kabloyu sonuna kadar geriye . Durdurucuda durduğunuzdan emin olun, aksi takdirde çok fazla kaplamayı sıyırırsınız.

Kabloyu durdurucuya doğru taktıktan sonra aletin kollarını birbirine sıkıştırın.

Tutma yerlerine basıldığında kabloyu hareket ettirmek yararlı olabilir. Bu, siyah muhafazanın gevşetilmesine yardımcı olacaktır.

Şemada, ucu neredeyse tamamen soyulmuş bir kablo ve ardından soyulmuş kasanın çekilerek çıkarılabileceğini gösteren bir ok gösterilmektedir. Sağda bir ucu düzgün şekilde soyulmuş bir kablo görülüyor.

Dıştaki siyah muhafazayı gevşeyip çıkarılabilene kadar yavaşça ileri geri hareket ettirin.

Siyah muhafazayı çıkarırken iç kabloları daha fazla dışarı çekmemeye dikkat.

Kablonun diğer tarafı için önceki iki adımı tekrarlayın.

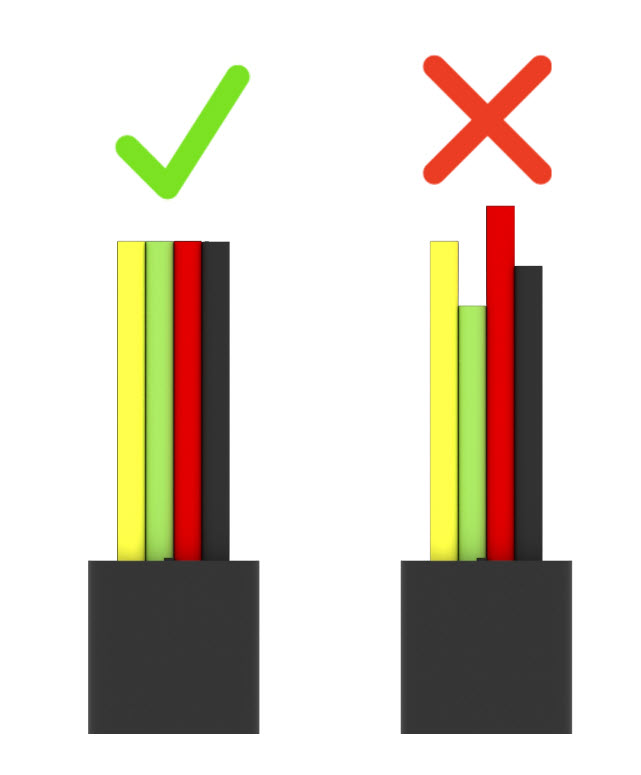

Doğru şekilde soyulmuş bir kablonun eşit uzunlukta renkli tellere, yanlış soyulmuş bir kablonun ise eşit olmayan renkli tellere sahip olacağını gösteren şema.

Kablonun her iki tarafı da kesildikten sonra tüm renkli kabloların aynı hizada olduğundan emin olun.

Konektörlerin doğru hizalanması

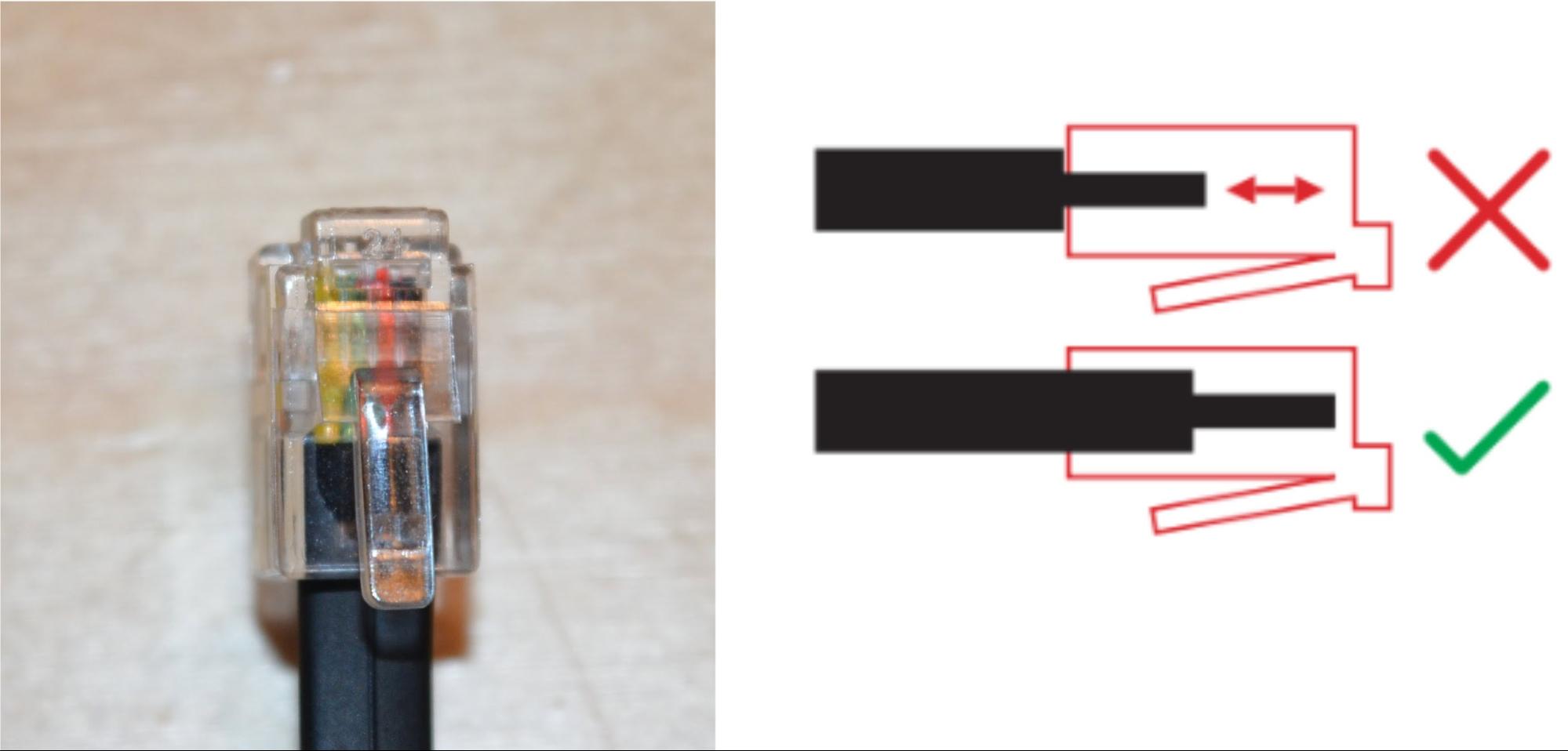

Soyulmuş bir kablonun ucuna takılı bir kablo konnektörünün yakın çekimi. Sağdaki şema, yanlış takılmış bir kablo konnektörünün renkli teller ile konnektörün ucu arasında bir boşluk olacağını, doğru takılmış bir kablo konnektörünün ise konnektörün ucuyla aynı hizada olan renkli tellere sahip olacağını göstermektedir.

Kablonun bir ucunu kablo konektörüne tamamen sokun. Dört kablonun (sarı, yeşil, kırmızı ve siyah) konektörün ucuna kadar uzandığından emin olun.

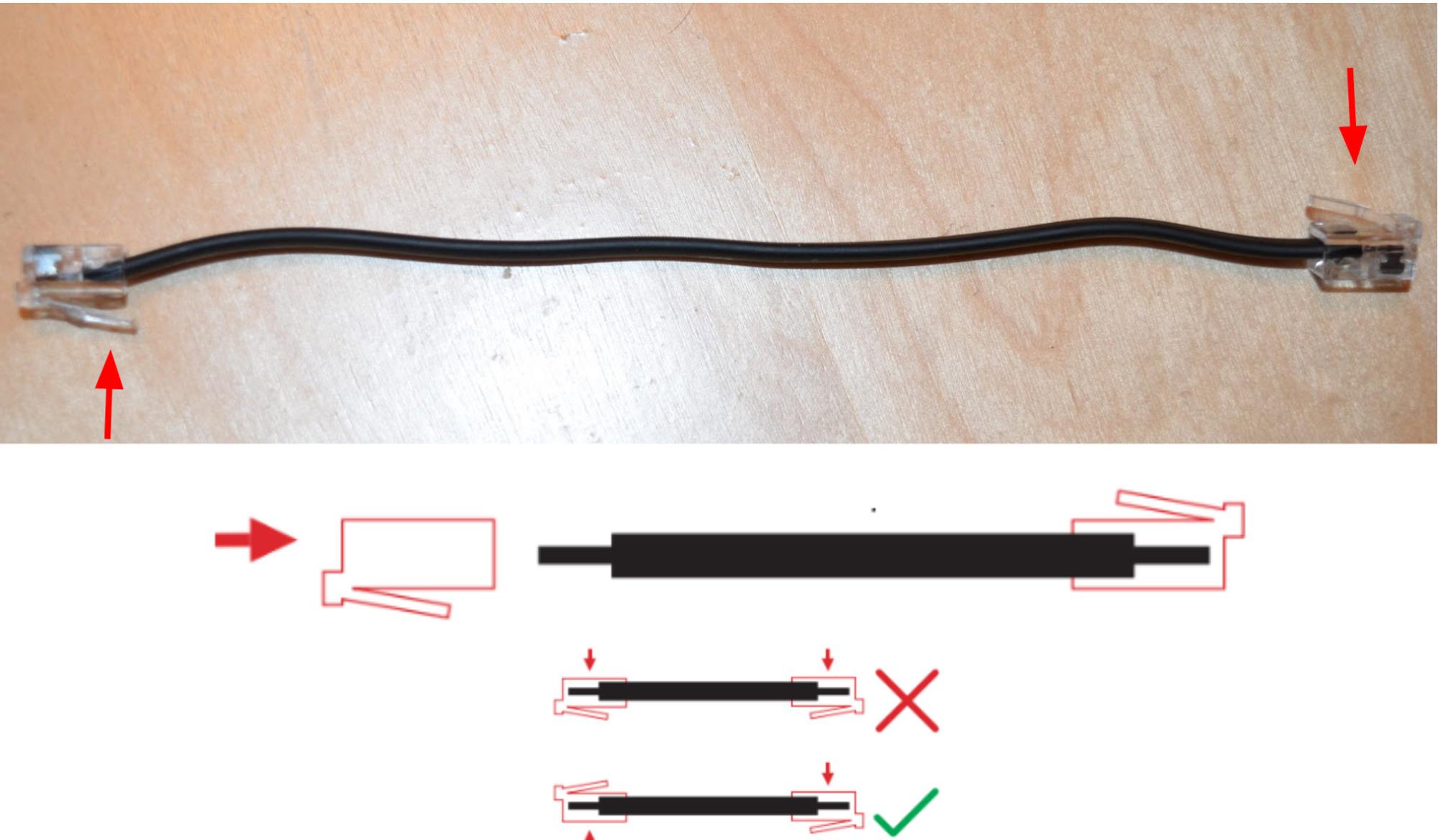

Her iki ucunda kablo konnektörü bulunan kablo bir masanın üzerine yerleştirilir. Kablo düz bir şekilde döşenmiştir ve bükülmemiştir, kablo konektörlerinin ise zıt yönlere baktığı gösterilmiştir. Aşağıdaki şema, doğru bir kablonun kablo konnektörlerinin birbirine zıt, yanlış bir kablonun ise kablo konnektörlerinin aynı yöne baktığını göstermektedir.

Kabloyu 180 derece çevirin ve kablonun diğer tarafındaki dört kabloyu başka bir kablo konektörüne tamamen takın.

Kilitleme tırnaklarının kablonun karşı tarafında olacak şekilde hizalandığından emin olun.

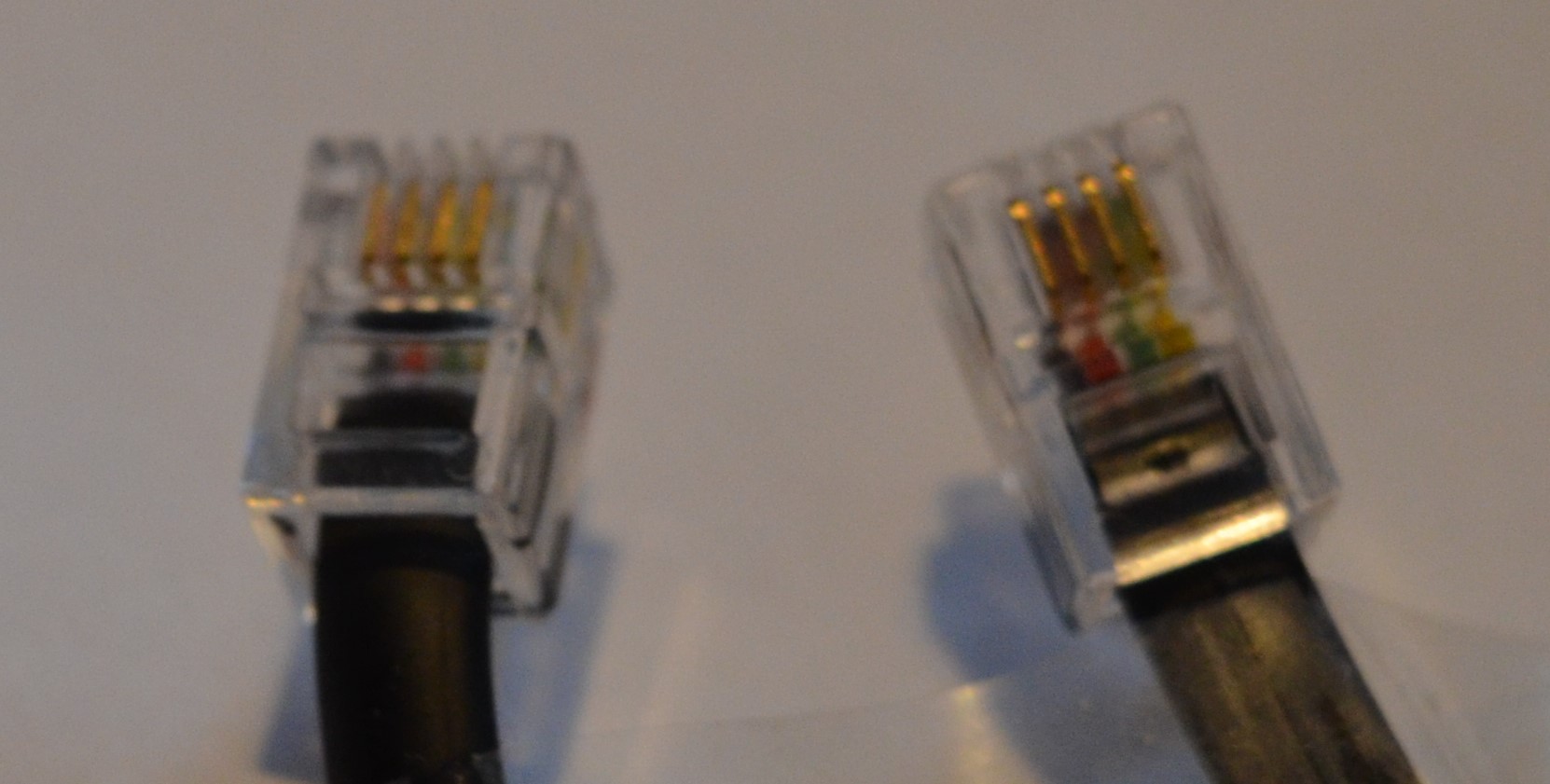

Kablo konektörlerinin birbirine zıt yönde olduğunu vurgulamak için kablonun her iki ucunun yakın çekimi.

Kilitleme tırnaklarının kablonun karşıt taraflarında olacak şekilde hizalanması, kabloların renk sırasının her iki uçta da soldan sağa aynı olmasını sağlayacaktır.

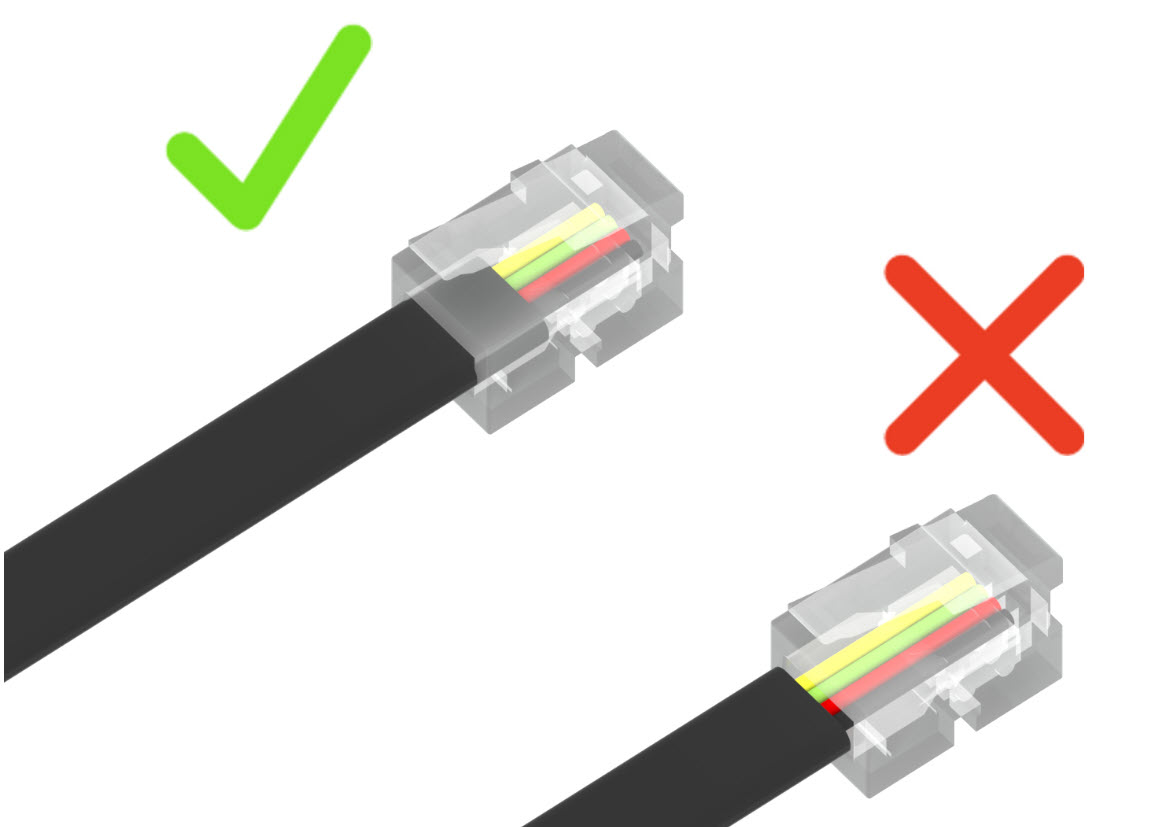

Şemada, kılıfının bir kısmı kablo konnektörüne takılmış, doğru şekilde soyulmuş bir kablo gösterilmektedir. Ayrıca, çok fazla kılıfı soyulmuş ve kılıfının hiçbiri kablo konnektörünün içinde kalmayacak şekilde yanlış soyulmuş bir kablo da gösterilir.

Siyah muhafazanın şeffaf konnektöre takıldığından emin olun. Renkli kablolar açıkta bırakılmamalıdır.

Bağlantıyı sıkma ve kontrol etme

Sıkma aletinin sıkma bölümüne yerleştirilmiş bir kablo konnektörünün üstten görünümü.

Kablo konektörünü aletin sıkma bölümüne yerleştirin. Tutamaçları artık hareket etmeyene kadar çok sıkı bir şekilde sıkıştırın.

Konektörün metal uçlarının kabloya oturduğunu hissedebilmelisiniz. Şimdi kablonun diğer ucundaki konnektörle aynı işlemi tekrarlayın.

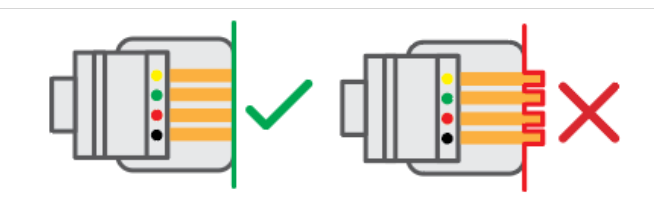

Uçları düz olacak şekilde kıvrılmış, doğru şekilde kıvrılmış bir kablo konnektörünün diyagramı. Sağda, uçları düz olmayan ve bağlı herhangi bir Akıllı Port'a zarar verecek şekilde yanlış kıvrılmış bir kablo konnektörünün diyagramı bulunmaktadır.

Konektörleri kıvırdıktan sonra, uçların aynı hizada kıvrıldığından emin olmak için konektörü incelemek önemlidir.

Bu çok önemli. Uçlar değil ise, yeni Akıllı Kablonuz takılı olduğu Akıllı Bağlantı zarar verecektir.

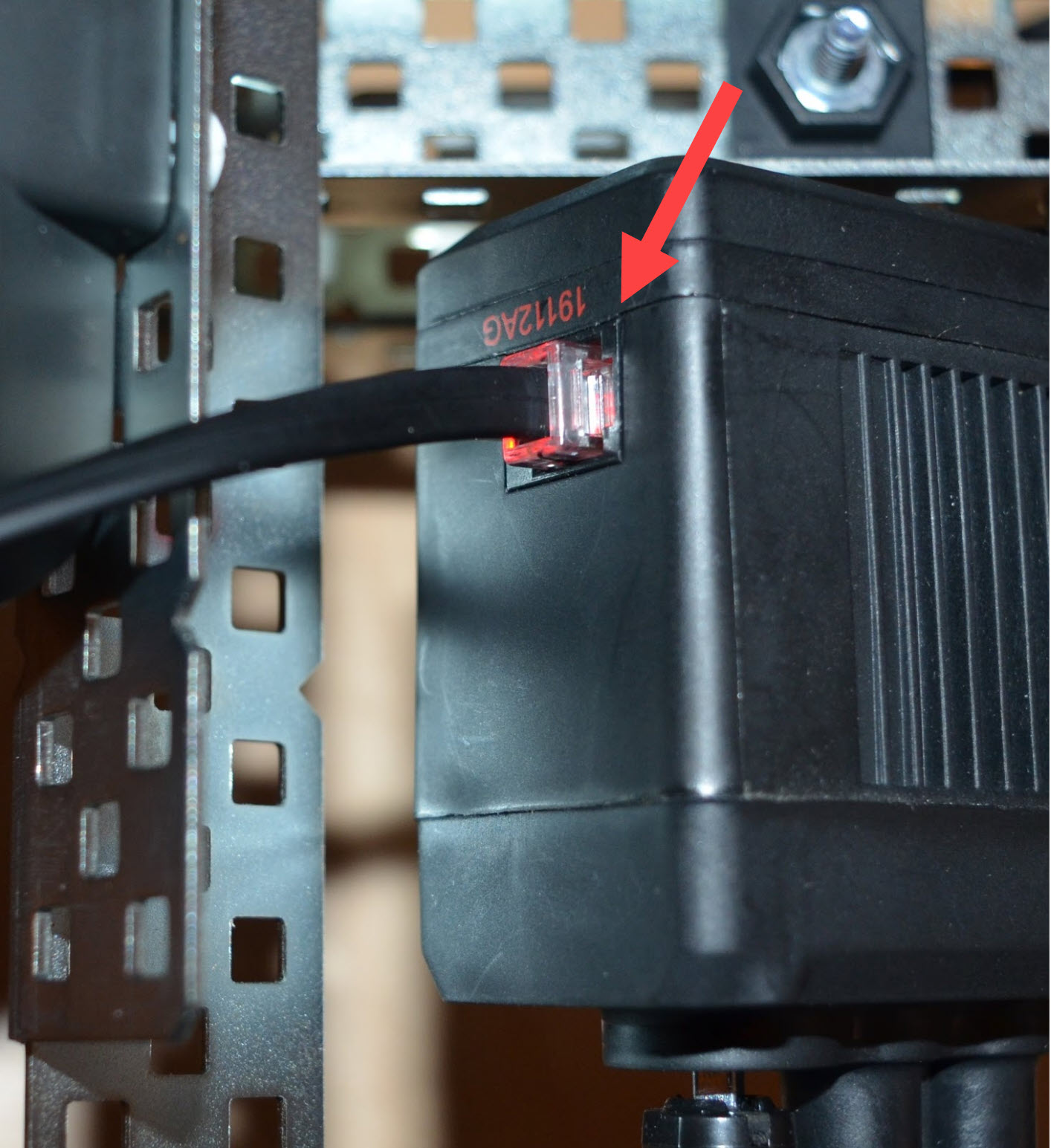

Kablo konnektörü, V5 Akıllı Motorun Akıllı Portuna takılarak V5 Robot Beynine bağlanır. Akıllı Bağlantı Noktasının gösterge ışığı kırmızı renkte yanıyor ve bu bağlantının başarılı olduğunu gösteriyor.

Kablonuzu kıvırmayı ve incelemeyi bitirdikten sonra, iyi bir bağlantı olup olmadığını kontrol edin.

Yeni özel uzunluktaki V5 Akıllı Kablonuzun bir tarafını V5 Robot Beyninin Akıllı Bağlantı Noktasına, diğer tarafını da V5 Akıllı Motoruna takın.

V5 Robot Brain'inizi açın, eğer V5 Akıllı Motor Akıllı Bağlantı Noktası kırmızı yanıyorsa bağlantı iyidir.

Yeni kablonun bağlantısının iyi olduğundan emin olduktan sonra kablo herhangi bir V5 Akıllı Motor veya başka bir V5 cihazıyla kullanılabilir.

Uygun kablo yönetimi hakkında daha fazla bilgi için bu makaleyi VEX Kütüphanesi'nden görüntüleyin .
