Kirişler, Özel Kirişler ve Plakalar VEX IQ Sisteminin yapısal bileşenlerini oluşturur. Bu makalenin amacı VEX IQ Kirişleri ve Plakaları ve işlevlerine genel bir bakış sağlamaktır. (1. nesil) ve (2. nesil) kitlerdeki Kirişler ve Plakalar renk ve çeşitlilik açısından biraz farklılık gösterse de aynı şekilde çalışırlar.
Bu resimde IQ (2. nesil) Kirişler ve Plakalar gösterilmektedir.
VEX IQ yapısal parçaları şunları içerir:
Kirişler
1x Kirişler
1x Kirişler yapısal bileşenlerin en dar olanıdır. Bir pençe düzeneği için tutucular gibi özel yapıların birleştirilmesi veya robotta bağlantı kurmak için genel bir parça olarak idealdirler. Örneğin, bir kule ile aktarma organları arasında destekleyici bir bağlantı yapmak için 1x Kiriş kullanılabilir. 1x Kirişler yapısal olarak diğer yapısal parçalar kadar sert değildir, ancak birbirleriyle katmanlar halinde birleştirilebilirler, bu da onların bükülmesine ve bükülmesine önemli ölçüde yardımcı olacaktır.
Bir adımlı birim (12,7 mm / 0,5") genişliğe sahiptirler; bu durumda bu, bir montaj deliğinin genişliğine eşittir. 1x Kirişler, 2x adımdan 20x adıma kadar değişen hem çift hem de tek adım uzunluklarında gelir. Çoğu durumda adım uzunluğu, Kirişin uzunluğu boyunca uzanan montaj deliklerinin sayısına eşittir. Bu kuralın üç istisnası vardır; bunlar 1x2, 1x4 ve 1x6 ve 1x16 (2. nesil) Kirişlerdir. Bu üç Kirişin hepsinde, diğer montaj deliklerine ek olarak bir merkez montaj deliği bulunur.
| Pençe Düzeneğini Yakalayanlar | Destekleyici Yapılar | 1x2, 1x4 ve 1x6 Kirişler |
|---|---|---|
| |
|
|
2x Kirişler
2x Kirişlerin genişliği 2 adım birimidir. Her 2x Kirişin her iki dış kenarı boyunca uzanan 2 sıra montaj deliği vardır, ayrıca kirişin bir dizi orta sıra deliği vardır. Bu merkez delikler aynı zamanda kirişin uzunluğu boyunca uzanır, ancak dış delik sıralarından ½ bir adımla kaydırılırlar. Montaj deliklerinin bu düzeni çok sayıda montaj seçeneğine olanak sağlar. 2x kirişler robot şasisini, kaldırıcıları ve kolları monte etmek için idealdir. Tüm Köşe Konektörleriyle uyumludurlar, ancak Köşe Konektörlerinin 2x versiyonunun kullanılması, parçalar arasında daha iyi bir bağlantı oluşturan iki bağlantı noktası sağlar.

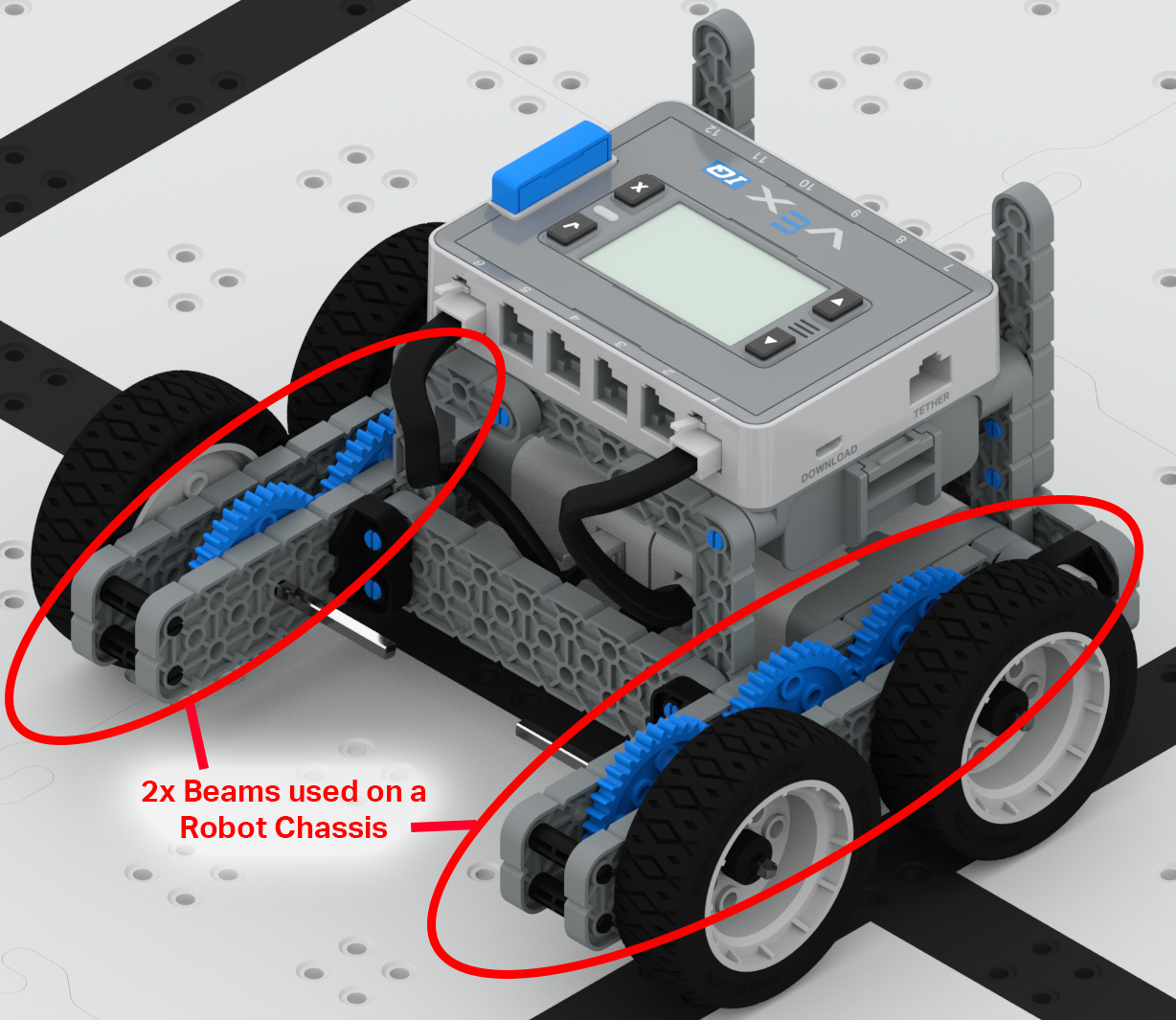

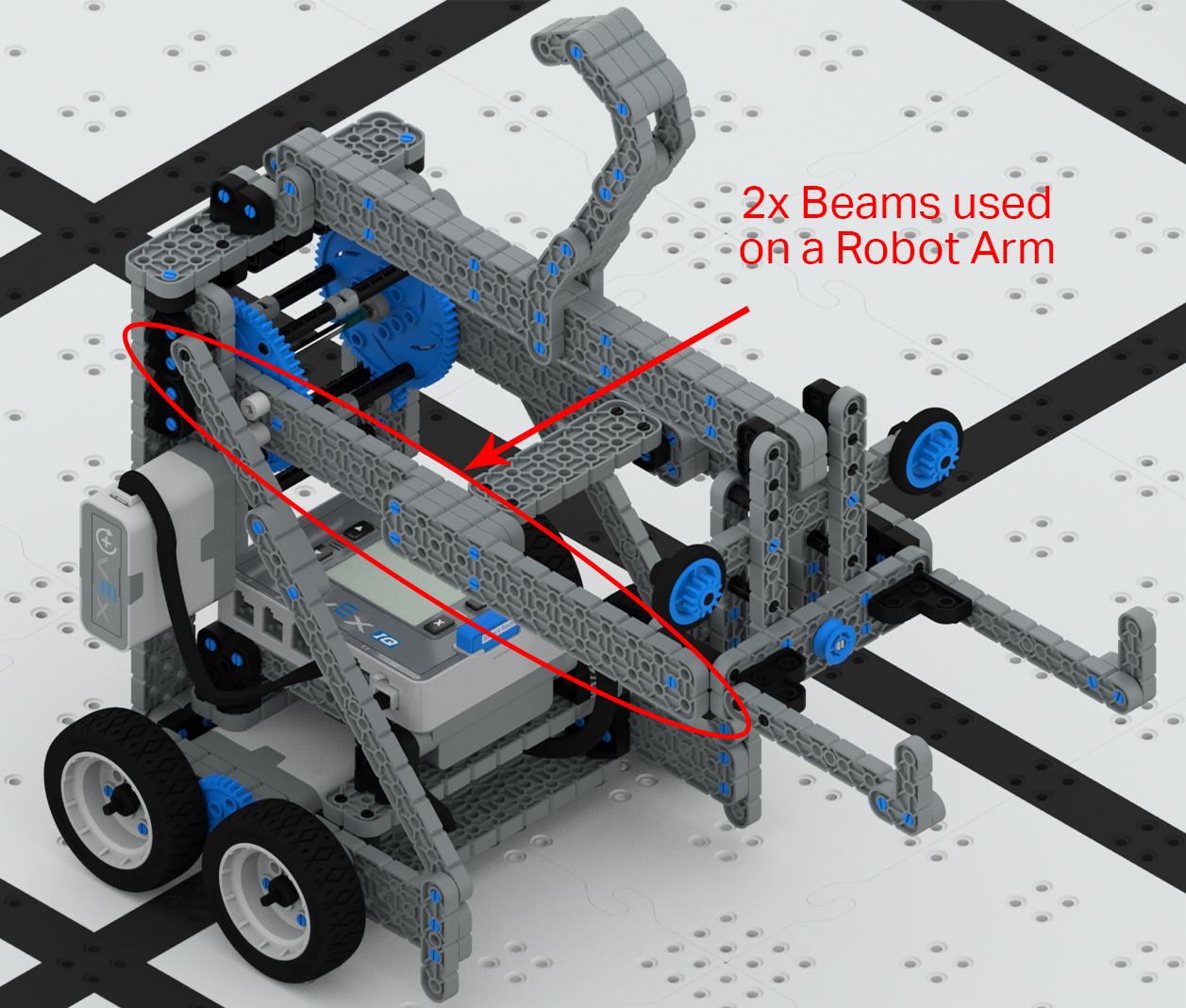

| Robot Şasi | Robot Kolu |
|---|---|
| |
|
2x2 Şaft Kilit Plakası sıklıkla 2x2 Kiriş ile karıştırılır. Çoğu durumda bu bir sorun değildir. Ancak kirişin merkez montaj deliğinin Konektör Pimi, Ayırıcı veya Şaft için kullanılması gerekiyorsa Kilit Plakasındaki bu konum kare bir göbek olduğundan 2x2 Kiriş seçilmelidir.
Özel Kirişler
Özel Kirişler benzersiz şekilli ve açılı kirişlerdir. Sağlam bir 90 o köşe sağlayan Dik Açı, Ofset Dik Açı ve Tee şekilli Kirişler vardır. VEX IQ bina sisteminin montaj açıları için çok sayıda seçeneğe sahip olmasını sağlayan 30o, 45ove 60o Açılı Kirişler mevcuttur.
Ekstra güce ihtiyaç duyabilecek bir montajda, bu Kirişler katmanlar halinde birbirine bağlanabilir, bu da onların bükülmesine ve bükülmesine önemli ölçüde yardımcı olur. Açılı Kirişler birbirine çok benzer görünür ve kolayca yanlış tanımlanabilir.
Doğru ışın tanımlamasına yardımcı olmak için, ışının Kit İçeriği Posterindeki resimlerle eşleştirilmesi veya çoğu VEX IQ Robot Yapım Talimatının başında bulunan Kontrol Açısı diyagramının kullanılması yararlı olabilir. Özel kirişler VEX IQ Brain'in montajı, pençe yapımı veya robotun bir çubuğa asılması için kanca oluşturulması gibi birçok farklı robot yapısında kullanılabilir.
| VEX IQ Brain'in Montajı | Robot Pençesi | Asmak için Kanca |
|---|---|---|
| |
|
|
Tabaklar
Plakalar bir robota yapısal destek eklemek için mükemmeldir. Çeşitli uzunluk ve genişliklerde mevcutturlar. Plakalar, 2x Kiriş montaj deliği düzeniyle eşleşen bir montaj deliği düzenine sahiptir. Bu model, bir dizi montaj deliği ve ardından ½ adımla kaydırılan bir dizi montaj deliğidir. Plakalar, robot kuleleri, pulluklar ve güçlü bir yapısal bileşene veya geniş bir montaj yüzeyi alanına ihtiyaç duyulan diğer uygulamalar için idealdir.
| Robot Kulesi | Robot Üzerinde Saban Sürmek |
|---|---|
| |
|
