V5 Motor Kontrol Panelini Görüntüleme – VEX Kütüphanesi

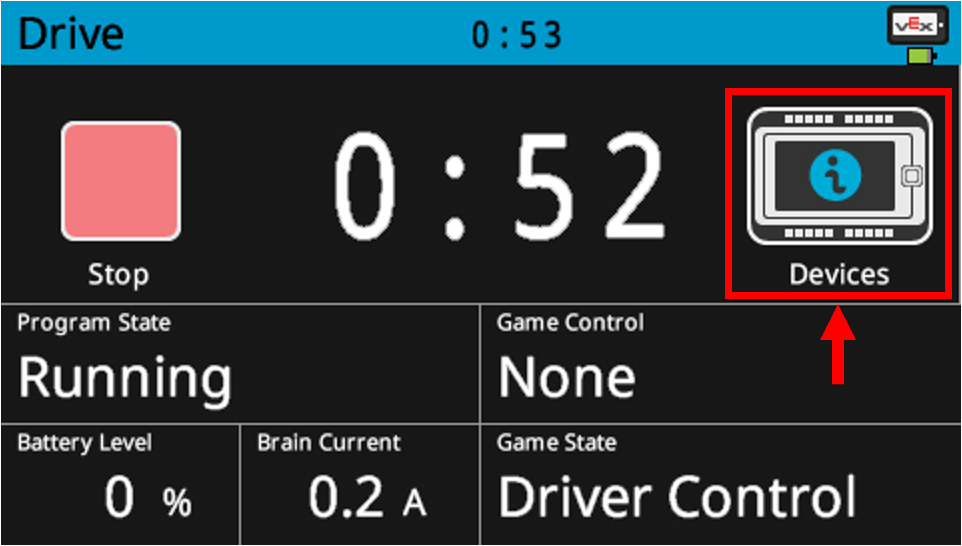

Program çalışırken beyin ekranı görüntülenir. Menüde "Cihazlar" seçeneği var ve bu seçenek vurgulanmış durumda.

Bir program çalışırken Cihazlar'a tıklayın

Beyin ekranı, Beyin'in tüm Akıllı Bağlantı Noktalarının ve bağlı cihazların listesini içeren Cihaz Bilgileri menüsünde gösterilir. Cihaz Bilgileri menüsündeki Akıllı Motor simgesi, seçilerek bilgi menüsünün açılabileceğini belirtmek için vurgulanmıştır.

Motor Kontrol Panelini görmek için V5 Akıllı Motoru seçin

Beyin ekranı, cihazın verilerini listeleyen Akıllı Motor Bilgileri menüsünde gösterilir. Bu menü, motorun dişli oranı, devir sayısı, derece, hız, güç ve tork verilerini gösterir.

Sağlanan verileri inceleyin

Not: Motor penceresinin Dişliler çerçevesinde görüntülenen dişli oranının, motorun eşleştirildiği V5 Akıllı Motor Kartuşuyla eşleştiğinden emin olun. Dişli oranı ekranı, dokunmatik ekrandaki Dişliler çerçevesine dokunularak değiştirilebilir.
