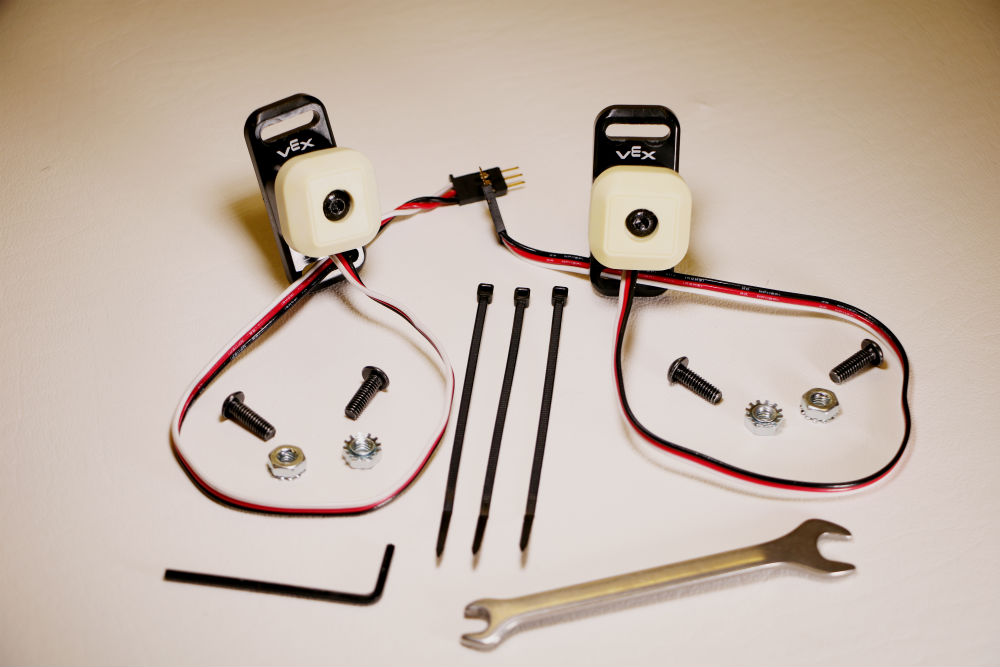

Gerekli parçaları toplayın.
Aşağıdaki parçaları hazır bulundurun:
- (2) Tampon Anahtarları v2
- (4) #8-32 x 1/2" Vidalar
- (4) #8-32 Keps Somunları
- (1) 5-64" Altıgen Anahtar
- (3) 4" Fermuarlı Bağlar
- (1) Açık Uçlu Anahtar (isteğe bağlı)
NOT: V5 Akü Klipsleri akü çıkarıldığı için boşsa Tampon Anahtarlarının montajı ve kablolaması daha kolay olacaktır.

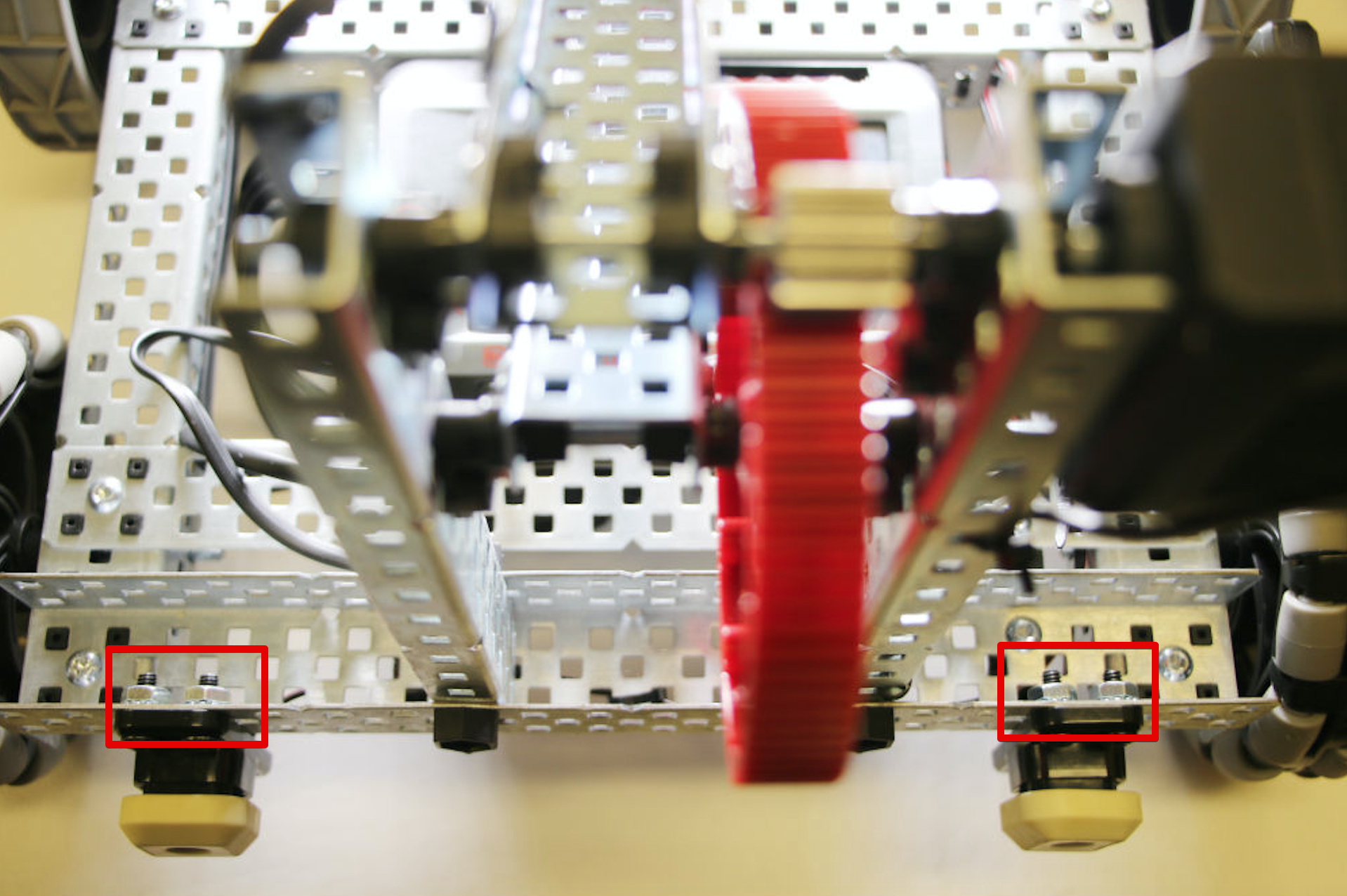

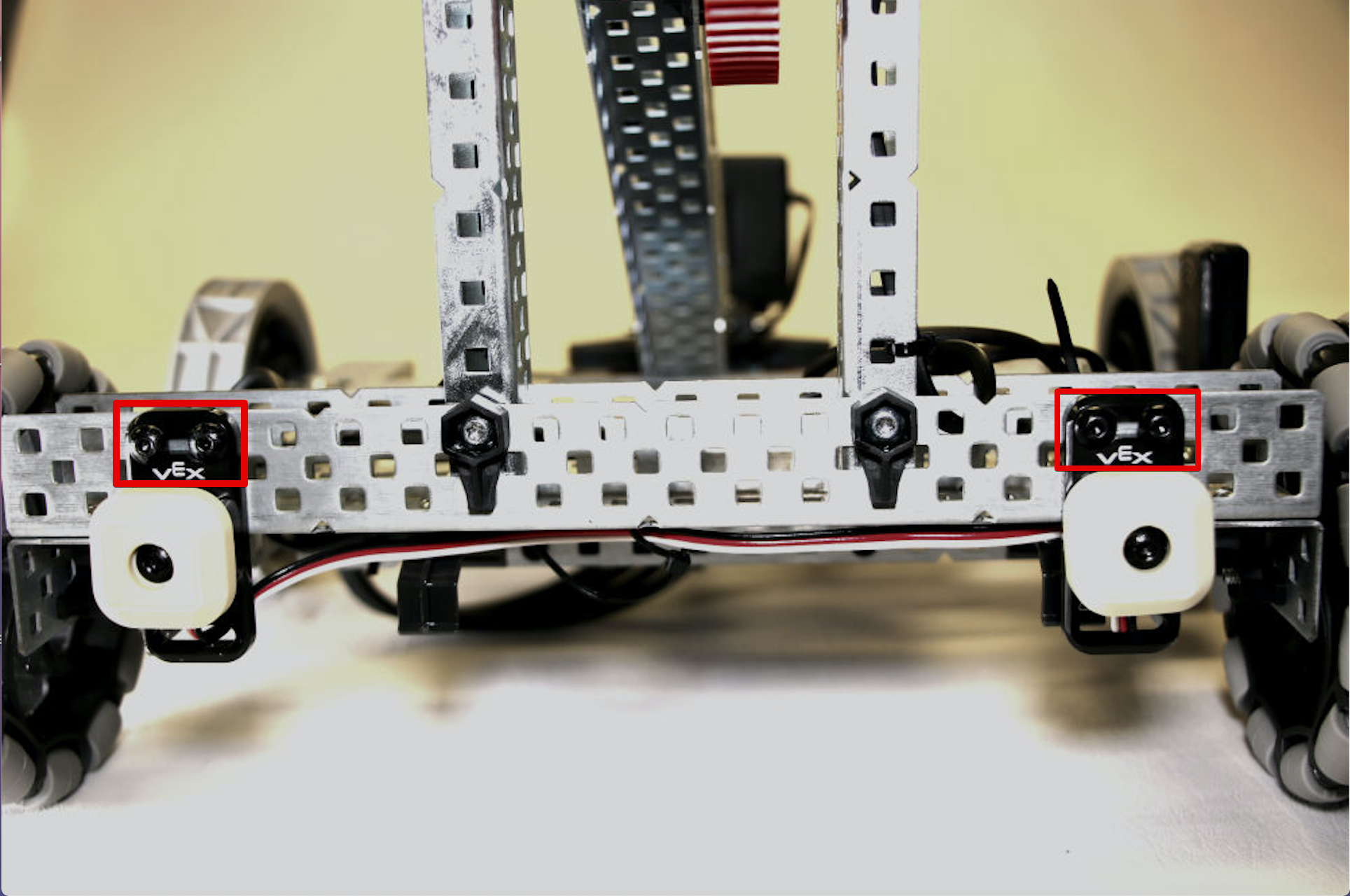

Tampon Anahtarlarını Konumlandırın
VEX logosunun üzerindeki her Tampon Anahtarına iki vida yerleştirin.
Her bir Tampon Anahtarını tutan iki vidayı, en arkadaki C Kanalı kirişinin uçlarındaki üçüncü ve dördüncü deliklere yerleştirin.
NOT: Vidalar ayrıca farklı bir yönde veya başka konumlarda montaj için Tampon Anahtarının her iki tarafına da yerleştirilebilir.
Dört adet Keps somununu kullanarak vidaları yerine sabitleyin.
NOT: Tampon Anahtarının plastiği çatlayabileceğinden vidalar çok sıkı olmamalıdır.
Kabloları şasinin etrafından geçirin.
Kabloyu V5 Akü Klipslerinin yanındaki sol Tampon Anahtarından geçirin.
Kabloyu, Üç Kablo Bağlantı Noktalı V5 Robot Beyninin yan tarafındaki ikinci pil klipsinin etrafından geçirin.
- Teli, tekerleğin monte edildiği C Kanalı kirişinden beslemeyin.
Kabloyu sağ Tampon Anahtarından doğrudan sol Tampon Anahtarının kablosunun olduğu yere yönlendirin, böylece her iki konektör de beynin Üç Kablolu Bağlantı Noktasının bulunduğu tarafında olur.
NOT: Tampon Anahtarının kabloları, çalışma sırasında sürüklenmediği veya takılmadığı sürece en uygun yere yerleştirilebilir.

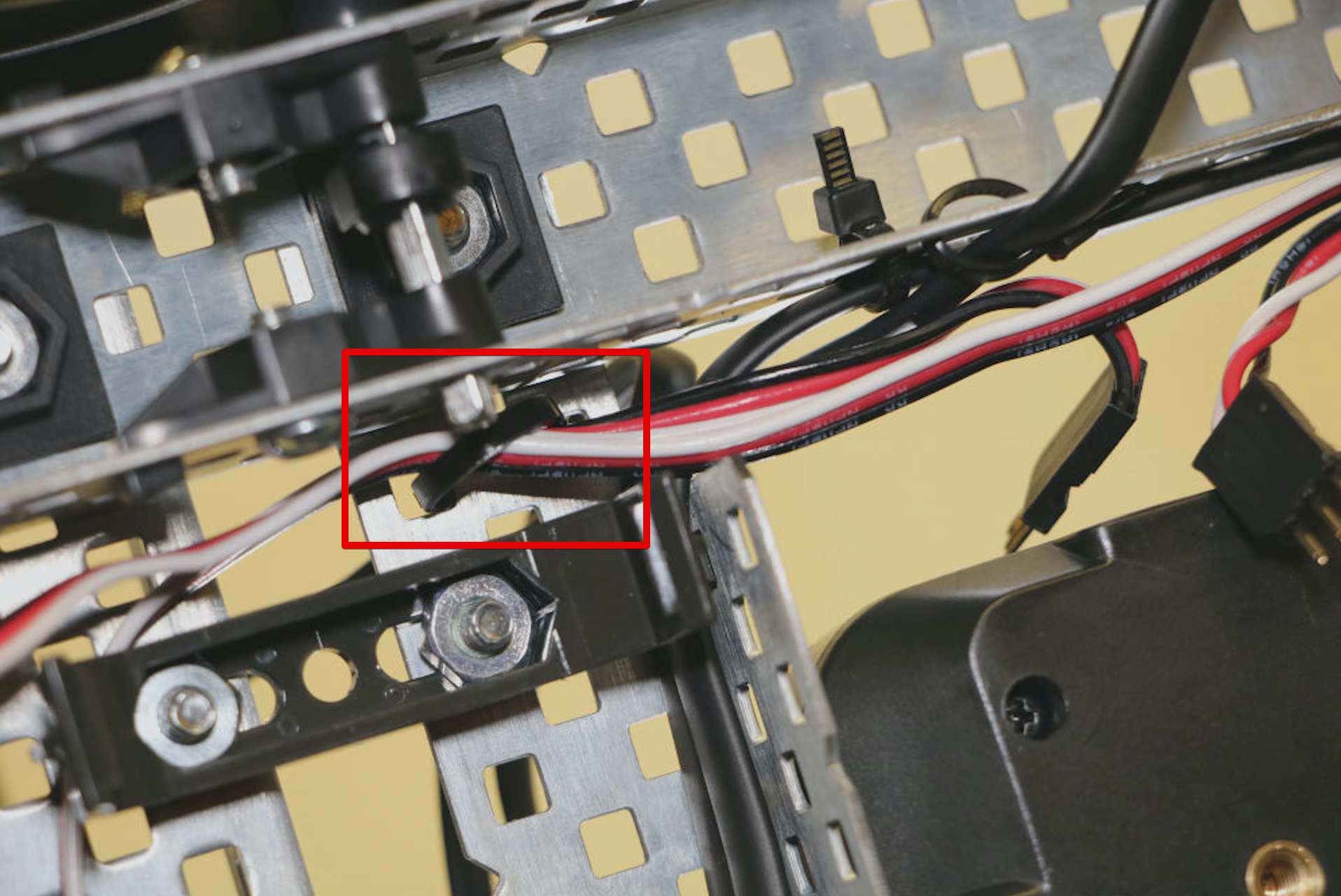

Sol Tampon Anahtarının telini tutmak için Fermuarlı Kravat kullanın
Sol Tampon Anahtarının telinin etrafına, C Kanalı kirişi üzerinde iyi bir yere bir Fermuarlı Kravat geçirin, böylece pilin yolundan uzak tutulacaktır.
NOT: Kablolar beyne bağlanana kadar Fermuar Bağını tam olarak sıkmayın.

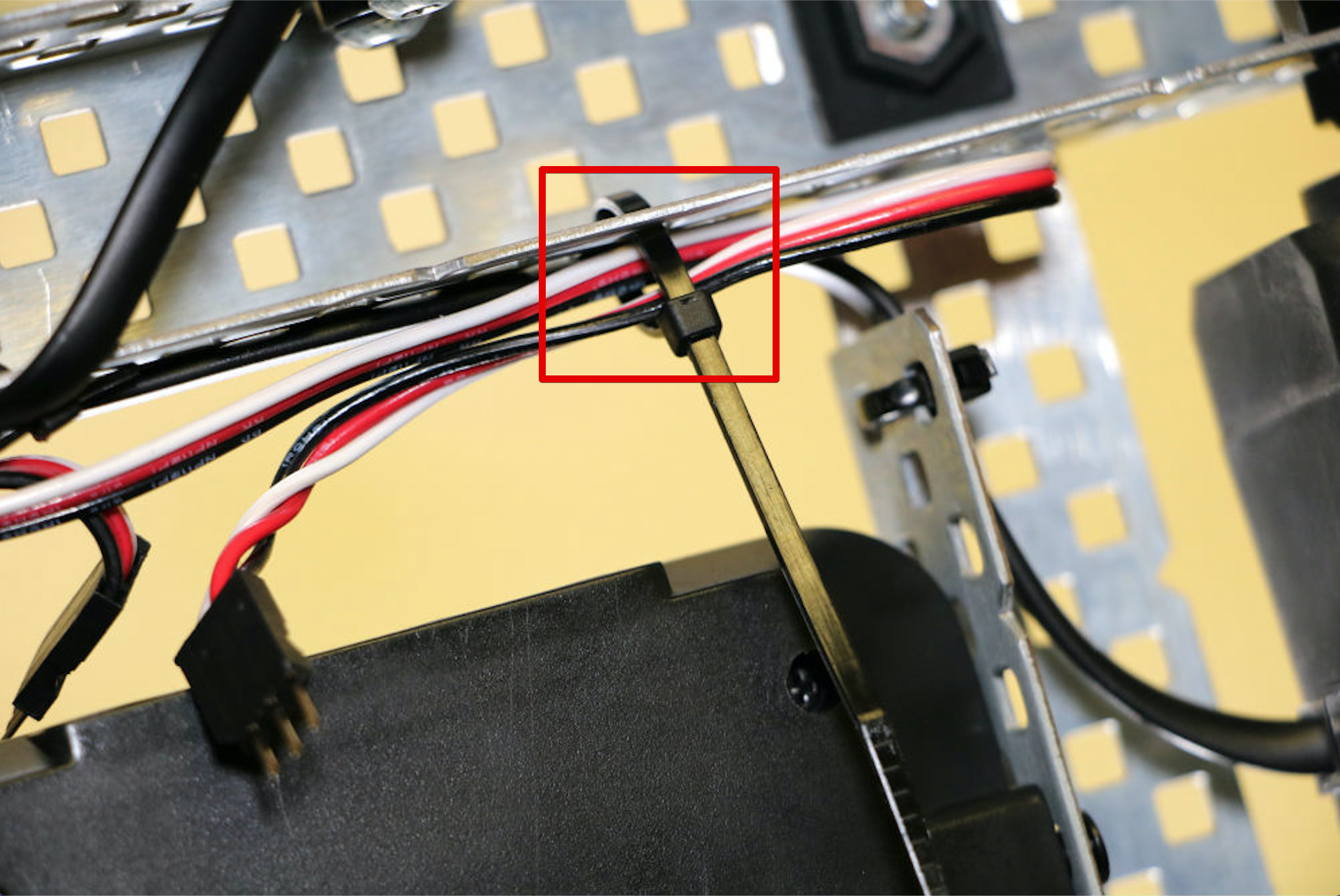

Her iki kabloyu da pil klipsinin üzerinde tutmak için bir Fermuar Kravat kullanın
Sol ve sağ Tampon Anahtarlarının kablolarının etrafına, pil klipsinin üzerinde iyi bir yere ikinci bir Fermuarlı Kravat geçirin, böylece sarkmamalı veya diğer bileşenlerin yoluna girmemelidirler.
NOT:Kablolar beyne bağlanana kadar Fermuar Bağını tam olarak sıkmayın.

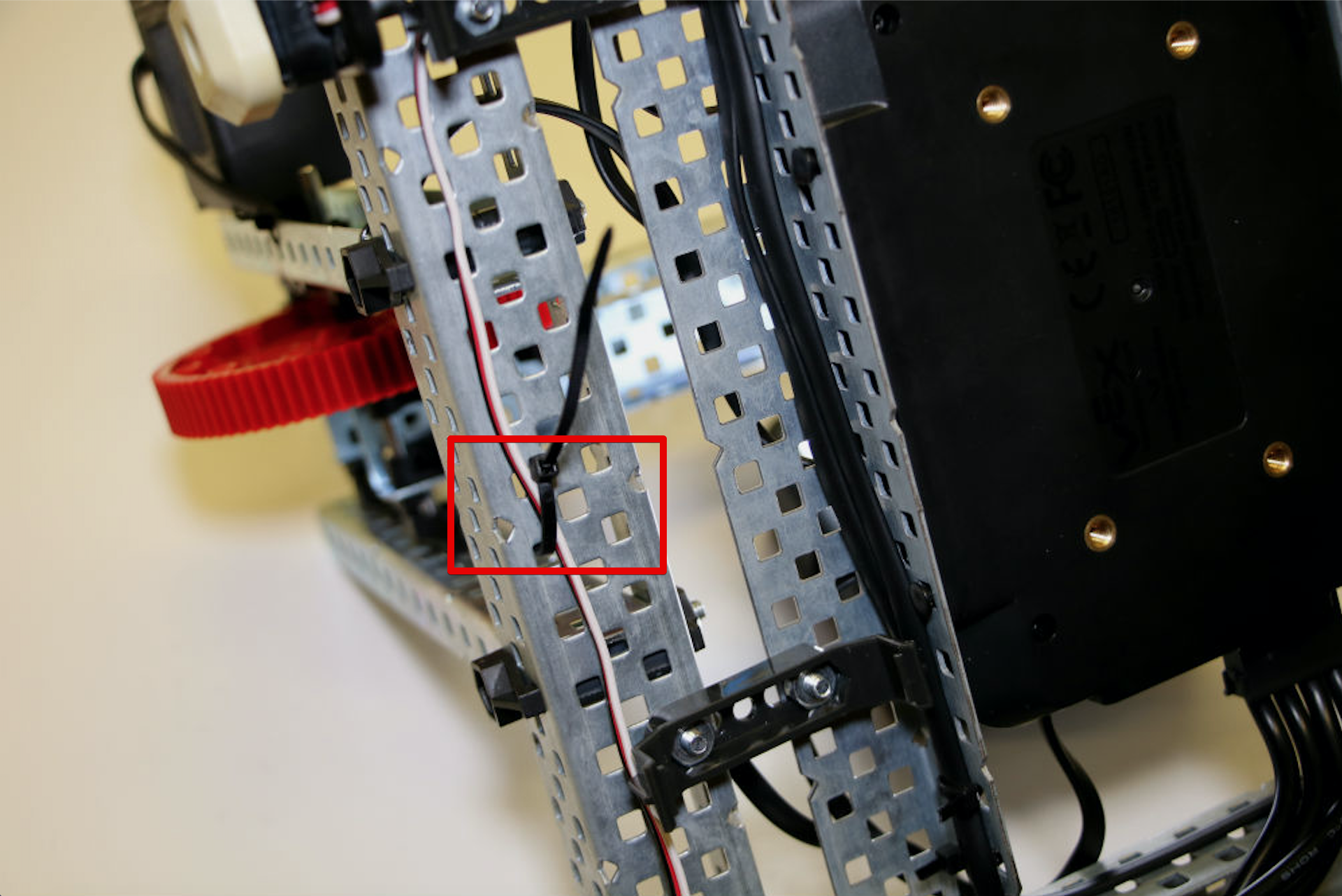

Sağ Tampon Anahtarı telini yerinde tutmak için son Fermuar Bağını kullanın
Sağ Tampon Anahtarının kablosunu C Kanalı ışını boyunca ve beynin ötesine yönlendirin ve ardından Üç Kablolu Bağlantı Noktasına doğru geri getirin.
Son Fermuarlı Kravat'ı çift telin etrafından ve C Kanalı kirişinin içinden geçirin, böylece diğer bileşenlerin yolundan uzak tutulabilir.
NOT:Kablolar beyne bağlanana kadar Fermuar Bağını tam olarak sıkmayın.

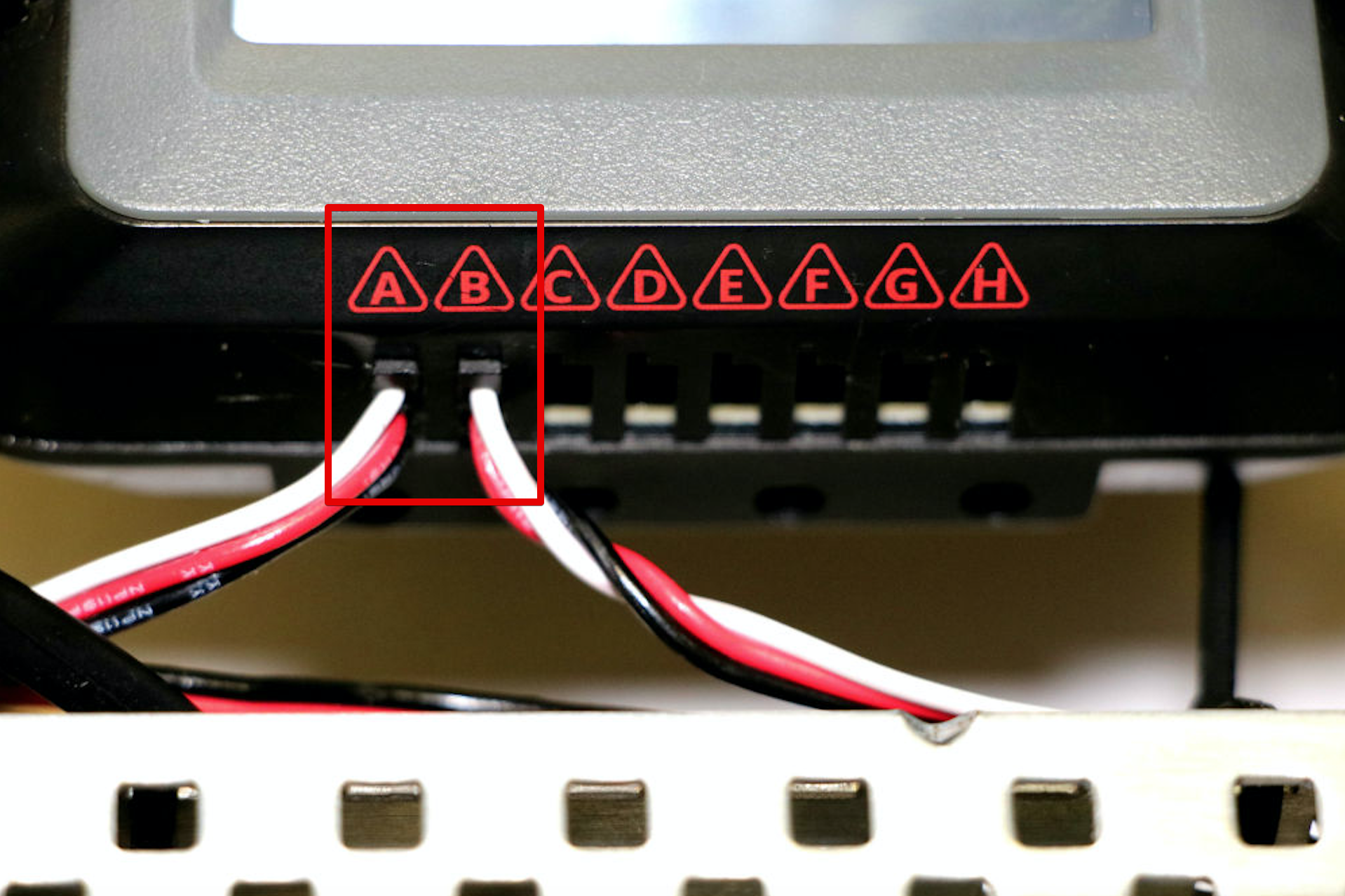

Tampon Anahtarlarını Üç Kablolu Bağlantı Noktasına bağlayın ve işlemi tamamlayın
Sol Tampon Anahtarının kablosunu A Bağlantı Noktasına ve sağ Tampon Anahtarının kablosunu B Bağlantı Noktasına bağlayın.
Fermuarlı Bağları sağlam olacak şekilde tamamen sıkın ve ardından fazla plastiği kesin.
V5 Pilini klipslerine yerleştirin ve pili beyne yeniden bağlayın.
NOT: Sensörün veya herhangi bir kablolu bileşenin üzerinde, bağlı olduğu bağlantı noktasını belirtmek için bir etiket (bant, çıkartma vb.) kullanılabilir.
