Gerekli tüm parçaları toplayın

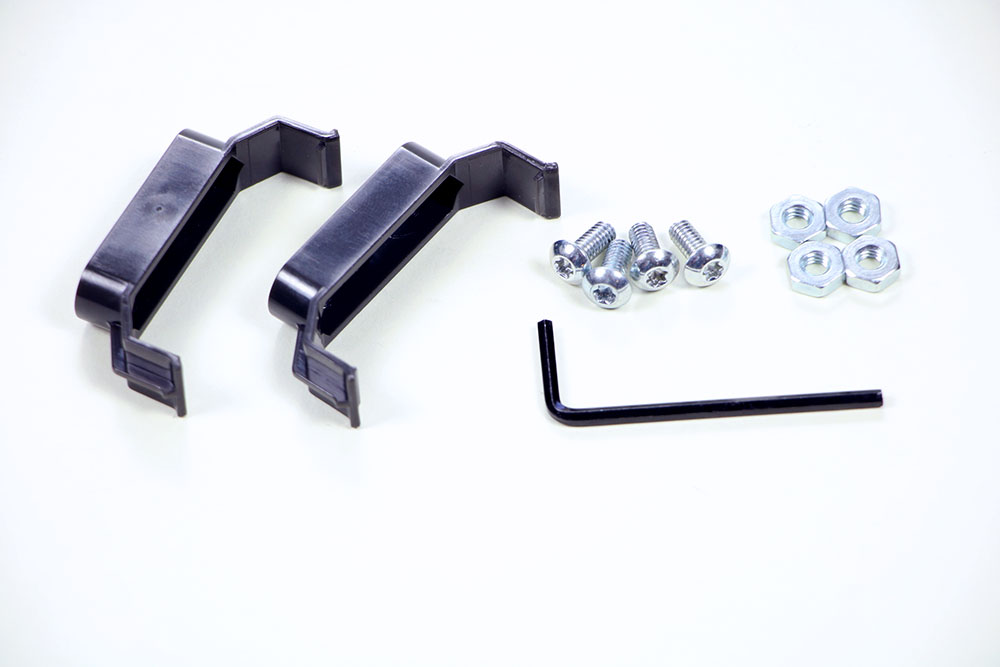

V5 Akünün montajı için gerekli parçalar bir araya getirilmiştir. Gösterilen parçalar 2 adet V5 Akü Klipsi, 4 adet #8/32 Vida, 4 adet #8/32 Keps Somunu ve 1 adet Altıgen Anahtardan oluşmaktadır.

İhtiyacın olacak:

(1) V5 Robot Pili (gösterilmemiştir)
(1) V5 Robot Akü Kablosu (gösterilmemiştir)
(2) V5 Pil Klipsleri
(4) #8-32 x 1/2" Vidalar
(4) #8-32 Keps Somunları
(1) 3-32" Altıgen Anahtar

Pili kablolamak istediğinizde robotunuza monte edilmiş V5 Robot Beynine de ihtiyacınız olacaktır. >

V5 Pil Klipslerini Monte Edin

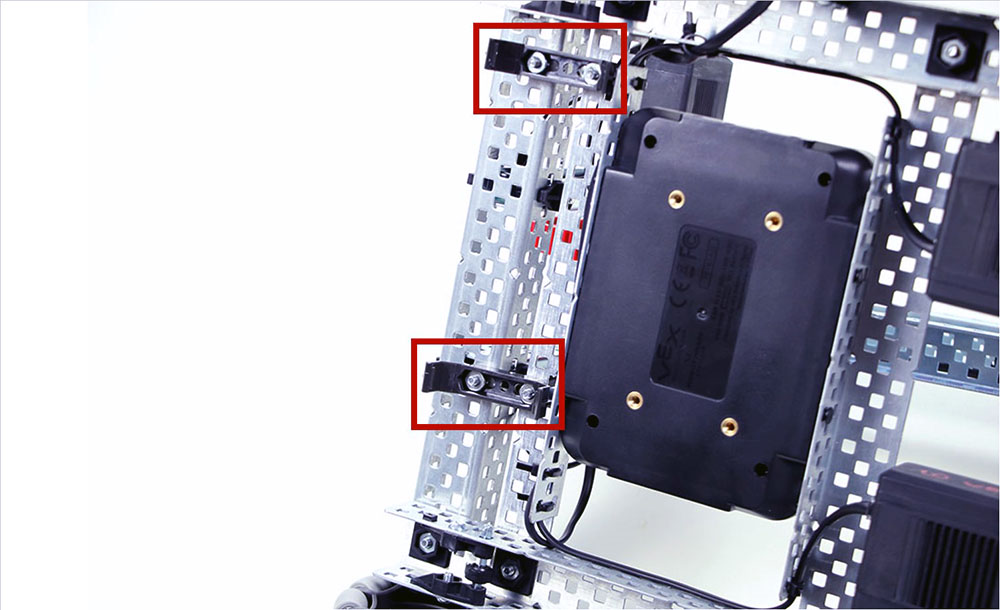

Robotun arka kısmına iki adet V5 Pil Klipsi takılmış olup, bunlar vurgulanmıştır.

İki adet V5 Pil Klipsini robotunuzun tabanının arka kısmının altına monte edin.

V5 Pilini klipslere sabitleyin

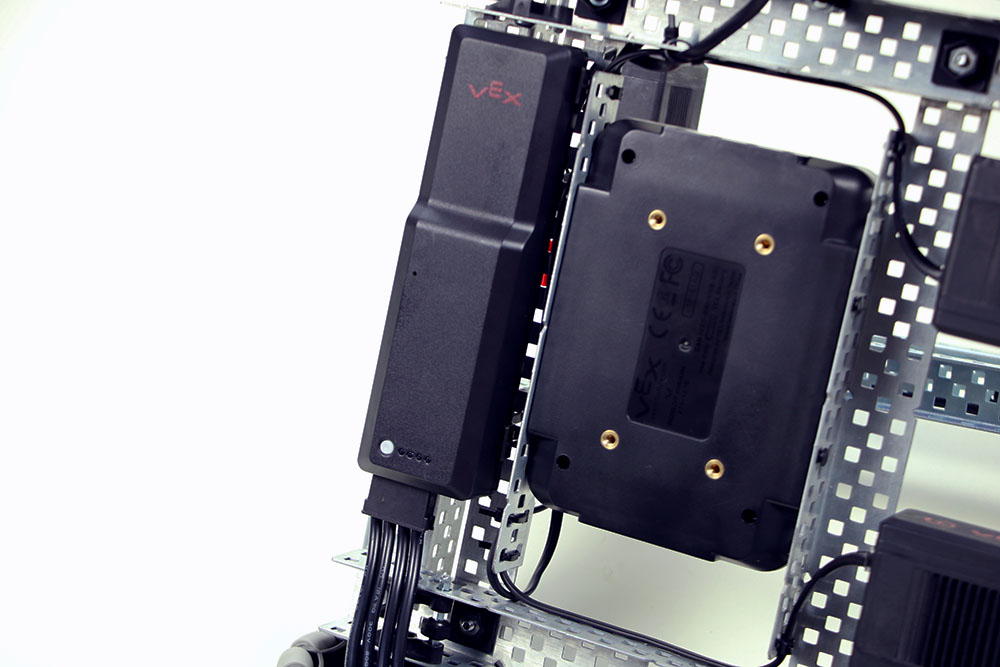

Robotun arka kısmında bulunan iki adet V5 Pil Klipsine V5 Pil takılmıştır.

Pili, yerine oturduğunu duyup hissedene kadar klipslerin içine bastırın.

V5 Robot Pilini Bağlayın

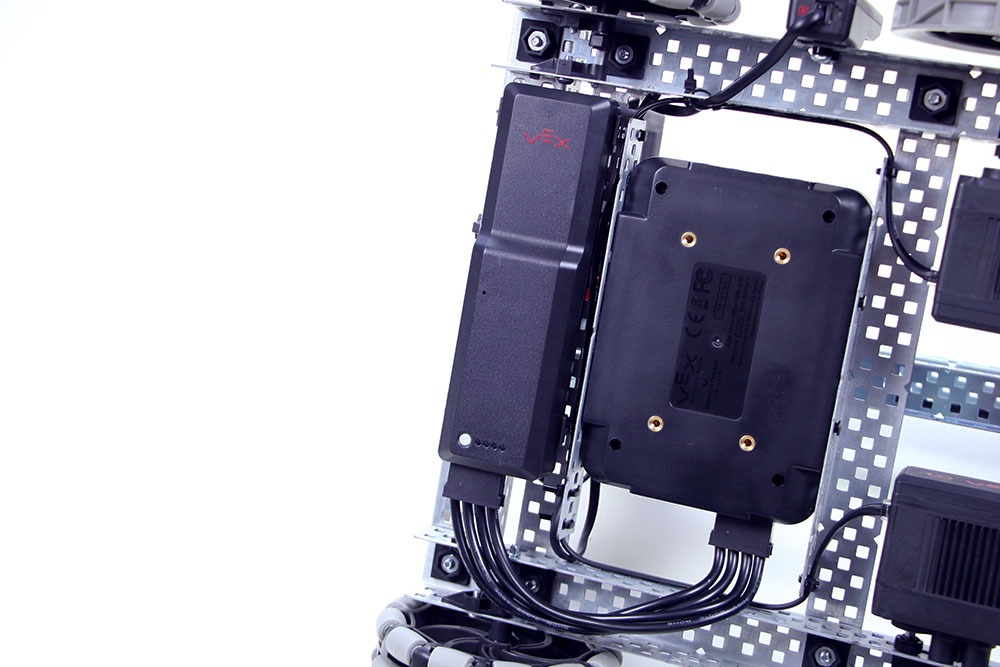

V5 Pil Kablosu, V5 Pilini robot üzerindeki V5 Beynine bağlarken gösterilmektedir.

Pil kablosunu kullanarak pili V5 Robot Beynine bağlayın.

Pil kablosunun konnektörlerini yerine oturacak şekilde doğru şekilde taktığınızdan emin olun.

Pilin montajı ve kablolanması hakkında daha detaylı talimatlar içinV5 Clawbot Yapım Talimatlarıbakın.
