V5 Pil Işıklarının ve Hatalarının Yorumlanması – VEX Kütüphanesi

V5 Pil üzerindeki LED gösterge ışıkları size şarj durumu bilgisi sağlayabilir ve Pille ilgili bir sorun olup olmadığını size bildirebilir. Gösterge ışıkları şarj durumunu göstermek için yeşil renkte yanar ve Pil şarjının başarısız olduğu veya Pilin çalışmadığı konusunda sizi uyarmak için kırmızı renkte yanar veya yanıp söner. Bu makale size V5 Pil ışıklarını ve hatalarını nasıl yorumlayacağınızı gösterecektir.

Şarj sırasında pil gösterge ışıklarını yorumlayın.

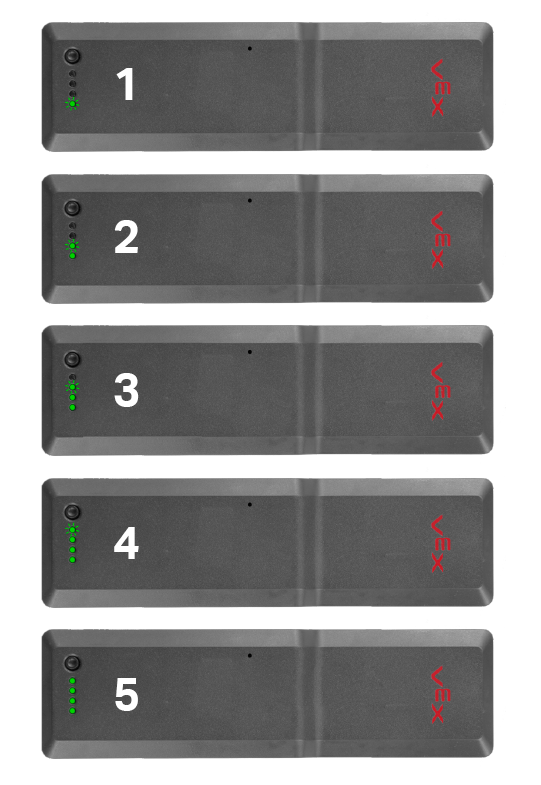

Burada 5 adet şarj gösterge ışığı örneği gösterilmiş ve numaralandırılmıştır. Bataryada toplam dört adet gösterge ışığı bulunmaktadır. İlk örnekte, yalnızca ilk ışık yanıp sönüyor; bu da pilin şarj olduğunu ancak seviyesinin çok düşük olduğunu gösteriyor. Her örnekte bir tane daha sabit ışık bulunur; son örnekte ise dört ışığın tamamı sabit yanar ve şarj işleminin tamamlandığını gösterir.

Soldaki resme bakın. Yanıp sönen yeşil ışıkların her birinin yanında pilin şarj aşamalarını açıklayan bir açıklama bulunmaktadır.

NOT:Şarj ilerledikçe yanıp sönen yeşil ışıkların sayısı artacaktır. Pil tamamen şarj olduğunda, dört ışık da kısa bir süreliğine yanacak ve ardından kapanacaktır. Pil, şarj cihazına bağlıyken şarj edildiğinde, dört yeşil LED ışığın tümü her beş saniyede bir yanıp söner.

Pil boşaldığında pil gösterge ışıklarını yorumlayın

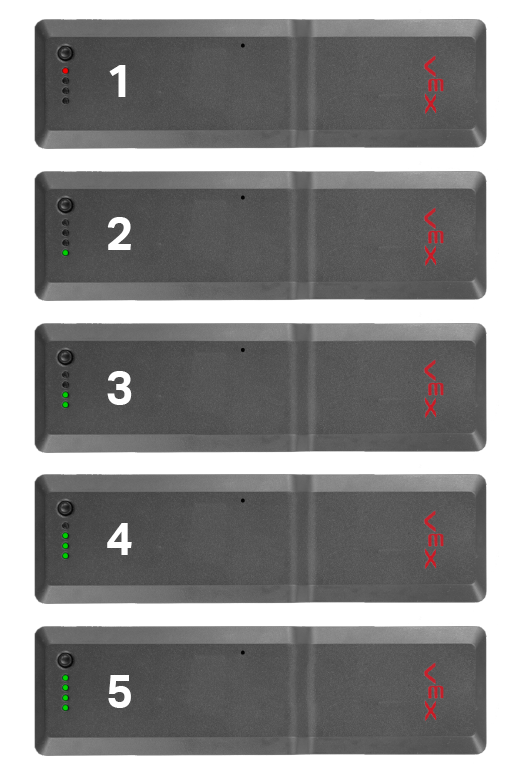

Burada 5 adet deşarj gösterge lambası örneği gösterilmiş ve numaralandırılmıştır. Bataryada toplam dört adet gösterge ışığı bulunmaktadır. İlk örnekte yalnızca bir ışık yanıyor ve bu ışık kırmızı renkte olup pil seviyesinin çok düşük olduğunu gösteriyor. Sonraki her örnekte bir tane daha sabit yeşil ışık bulunur; son örnekte ise dört ışığın da sabit yanması pil seviyesinin dolu olduğunu gösterir.

Pilin şarjını görüntülemek için siyah, dairesel pil göstergesi düğmesine basın.

Soldaki resme bakın. Yanıp sönen yeşil ışıkların her birinin yanında, akü boşaldığında şarj aşamalarını açıklayan bir açıklama bulunmaktadır.

V5 Pil Hataları Nasıl Yorumlanır?

Dördüncü konumda kırmızı yanıp sönen LED olduğunda hatayı çözün

Pil, gösterge ışıklarından birinin kırmızı renkte yanıp sönmesiyle gösterilmiştir.

Kırmızı LED ışığı saniyede beş kez yanıp sönüyorsa pili mümkün olan en kısa sürede şarj edin. Bu, pilin kritik derecede düşük olduğunu gösterir.

NOT: LED yanıp sönerken şarj cihazı bağlıysa, dahili voltaj kritik seviyenin üzerine çıkana ve akü tekrar stabil kabul edilene kadar yanıp sönmeye devam edecektir.

Yanıp sönen LED'ler üçüncü ve dördüncü konumlardayken hatayı düzeltin

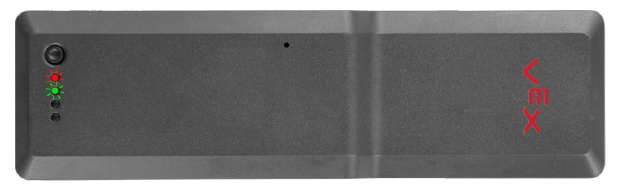

Pil, biri yeşil diğeri kırmızı yanıp sönen bir gösterge ışığıyla gösterilir.

Hızlı yanıp sönen kırmızı ve yeşil LED'e dikkat edin (vexos 1.0.3 veya üzeri için). Bu aşırı gerilim hatasını gösterir.

Pilin önceden belirlenen eşiğin altına düşmesine izin verin; hata silinecektir.

Hatanın giderildiğini doğrulamak için pili şarj cihazına yeniden bağlayın.

Yanıp sönen LED'ler bozuk bir hücrenin göstergesi olduğunda hatayı tanıyın

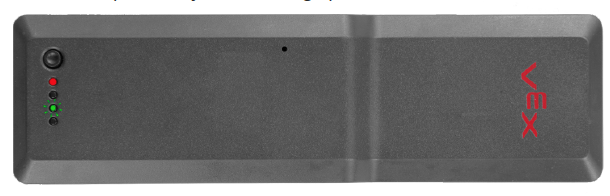

Pil, biri sabit kırmızı, diğeri yanıp sönen yeşil olmak üzere iki gösterge ışığıyla gösterilir.

Pil, yeşil LED'lerden herhangi birinin kısa süreliğine (saniyede bir kez) yanıp sönmesiyle birlikte kırmızı LED'i gösterdiğinde, dahili bir hücre arızasının tespit edildiğini ve pilin esasen bitmiş olduğunu anlayın.

NOT:Bu LED şekli, pilin en az bir hatalı hücresine sahip olduğunu gösterir. Pilin değiştirilmesi tavsiye edilir.

Dördüncü konumda kırmızı yanıp sönen LED olduğunda hatayı anlayın

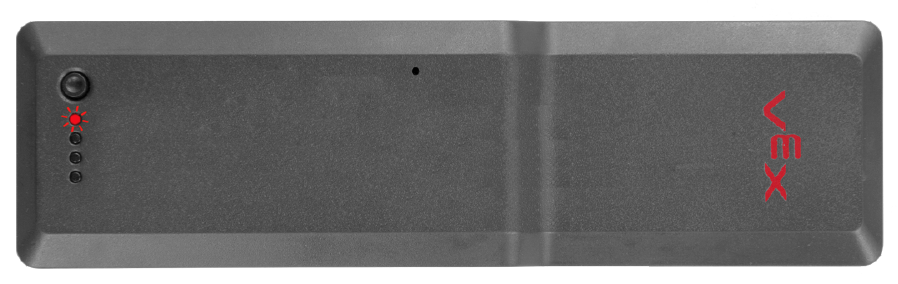

Pil, yanıp sönen kırmızı bir gösterge ışığıyla gösterilir.

Saniyede bir kez yavaş yanıp sönen kırmızı LED ortaya çıkarsa hatayı gidermek için şarj cihazının bağlantısını kesin.

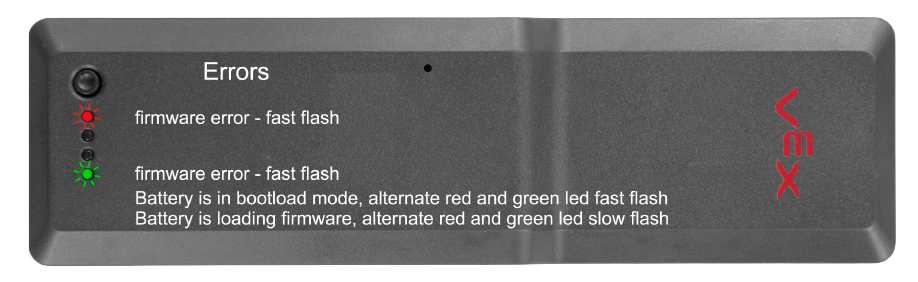

Birinci ve dördüncü konumlardaki hızlı ve yavaş yanıp sönmeleri ayırt edin

Kırmızı ve yeşil LED dönüşümlü olarak hızlı bir şekilde yanıp sönerken birinci ve dördüncü konumlardaysa, pili geçerli donanım yazılımına sahip bir V5 Brain'e bağlayın. Bu, pilin ürün yazılımı önyükleme modunda olduğunu gösterir.

Tüm LED'ler yanıp söndüğünde hatayı çözün

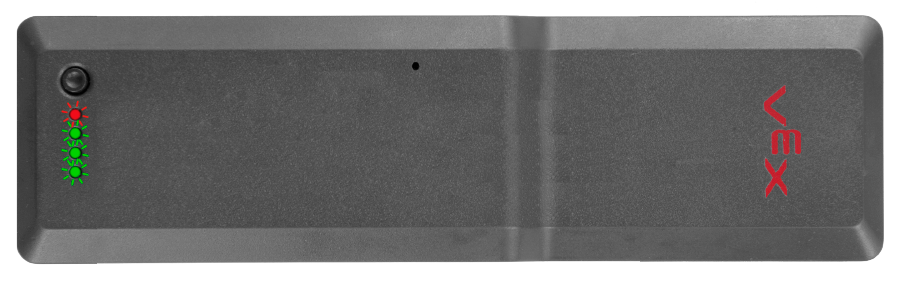

Pil, bir gösterge ışığının kırmızı yanıp sönmesi ve diğer üç ışığın yeşil yanıp sönmesiyle gösterilir.

Tüm kırmızı ve yeşil LED'lerin çok hızlı yanıp söndüğünü belirleyin. Bu durum meydana geliyorsa ve şarj cihazı bağlıysa bu, pilin ürün yazılımı önyükleme modunda olduğunu gösterir.

Tüm LED'lerin kapanmasını sağlamak amacıyla cihaz yazılımı güncellemesine izin vermek için şarj cihazının bağlantısını kesin ve ardından V5 beynine bağlayın.

Hiçbir LED yanmadığında hatayı çözün

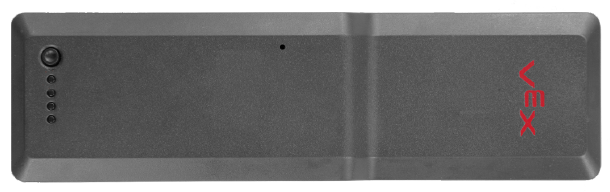

Pil üzerinde hiçbir gösterge ışığı yanmıyor.

Pili şarj cihazına bağlayın ve bağlantıyı kesmeden önce bir saat bekleyin.

Şarj işlemi sırasında ışıklar yanmazsa veya pil üzerindeki düğmeye basıldıktan sonra yanmazsa, bir ataç veya benzer boyutta bir nesne kullanın ve aşağıda gösterilen pilin üzerindeki sıfırlama düğmesine basın.

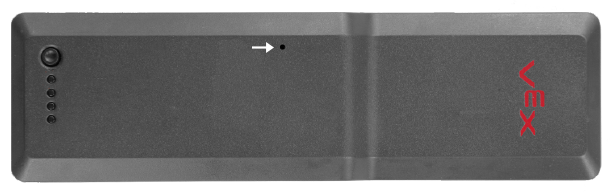

Pil üzerinde hiçbir gösterge ışığı yanmıyor. Sıfırlama düğmesi, gösterge ışıklarıyla aynı tarafta bulunur ve vurgulanmıştır.

Pili şarj cihazına bir kez daha bağlayın ve bağlantıyı kesmeden önce bir saat bekleyin.

Sorun hala devam ediyorsa pil arızalıdır ve support@vex.com adresinden VEX Desteğine e-posta göndermelisiniz.
