VEX AIM Kodlama Robotunun ekranı durum göstergeleri sunar ve farklı menü seçenekleri arasında gezinmenizi sağlamak için simgeler kullanır. Bu makale, robotunuzu kullanmaya başladığınızda size yardımcı olmak için farklı simgelerin ve sembollerin her birinin ne anlama geldiğini açıklayacaktır.

Pil Durumu

Sağ üst köşede yeşil pil simgesinin vurgulandığı AIM Robot ekranı.

Sağ üst köşedeki Pil simgesi robotun pilinin mevcut durumunu gösterir.

Pil simgesinin üç farklı görüntüsü gösteriliyor ve bunlar farklı pil seviyelerini gösteriyor. Üstte yeşil renkli tam dolu pil simgesi, ortada sarı renkli yarı dolu pil simgesi ve altta kırmızı renkli düşük pil simgesi yer alıyor.

Pil seviyesi simgenin renginden anlaşılabilir:

Yeşil - Tam dolu pil
Sarı - Kısmi pil
Kırmızı - Düşük pil

Yanıp sönen pil simgesi robotun şu anda şarj olduğunu gösterir.

Denetleyici Durumu

Sol üst köşede bağlı bir One Stick Kontrolcüsünü gösteren Kontrolcü simgesinin bulunduğu AIM Robot ekranı.

Robotunuza One Stick Kontrolcüsü bağlı olduğunda, ekranın sol üst köşesinde Kontrolcü simgesi görünecektir.

Bağlantı Durumu

AIM Robot'un ekranının sol üst köşesinde, bağlı bluetooth durumunu gösteren yeşil renkli, kesintisiz bir Bluetooth simgesi bulunuyor.

Bluetooth bağlantı durumu ekranın sol üst köşesindeki Bluetooth simgesiyle belirtilir. Sabit yeşil simge etkin bir Bluetooth bağlantısını gösterir.

Öncekiyle aynı görüntü, bu sefer robotun şu anda Bluetooth üzerinden bağlı olmadığını gösteren grileşmiş bir Bluetooth simgesiyle.

Yanıp sönen gri simge, robotun şu anda Bluetooth'a bağlı olmadığını gösterir.

Radyo durumu İstasyon simgesiyle gösterilir.

Radyo durumu ayrıca Erişim Noktası simgesiyle gösterilir. Dolu simge etkin bir bağlantıyı, yanıp sönen simge ise robotun şu anda bağlı olmadığını gösterir.

Bağlantı Durumu

Bağlantılı bir robotu gösteren bağlantı simgesinin sol üst köşede gösterildiği AIM Robot ekranı.

Başka bir VEX AIM Kodlama Robotu şu anda robota bağlı olduğunda, bağlantı simgesi ekranın sol üst köşesinde görünecektir.

Bilgi Simgesi

Ekranın alt orta kısmında gri i ikonu düğmesinin vurgulandığı AIM Robot ekranı.

Ekranın alt kısmında bulunan Bilgi ikonuna tıkladığınızda robotun bilgileri açılacaktır.

Ekranda robot ismi olarak AIM1415 yazacaktır. Pil %97 ve AIM 7818 ile bağlantılı diyor.

Robot bilgileri arasında robotun adı, pil ömrü ve şu anda bağlantılı olduğu robotun adı yer alıyor.

Gezinme Simgeleri

Ekranda AIM Robot'a ait bilgiler gösteriliyor ve ekranın alt orta kısmında gri bir düğme içinde geriye doğru kıvrılan bir ok vurgulanıyor ve bu ekrandan çıkmak için neyi seçmeniz gerektiğini gösteriyor.

Mevcut ekrandan çıkmak için gri geri dönüş okunu kullanın.

Ana Menü Simgeleri

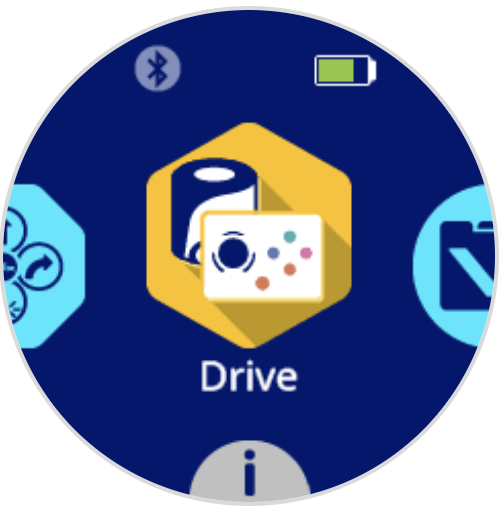

AIM Robot'un ortasında Drive simgesi bulunan ekranı.

Sürüş simgesini seçtiğinizde yerleşik Sürüş modu açılacak, böylece robotunuzu bağlı bir kontrol cihazıyla sürebilirsiniz. Sürüş modunu kullanma hakkında daha fazla bilgi edinmek için bu makaleyi görüntüleyin.

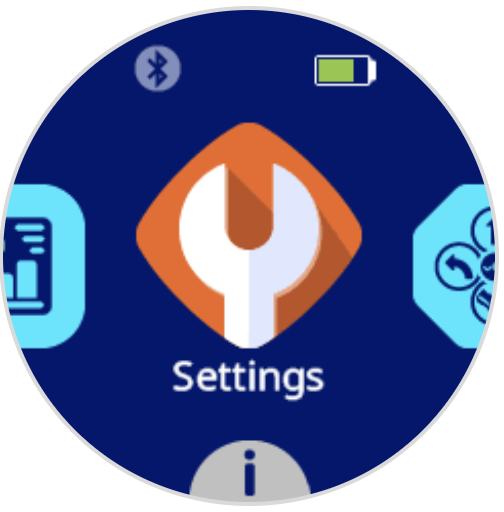

Ortada Ayarlar simgesi bulunan AIM Robot ekranı.

Ayarlar simgesini seçtiğinizde robotun Ayarlar menüsü açılacaktır. Robotun Ayarları hakkında bilgi edinmek için bu makaleyi görüntüleyin.

Ortada Projeler simgesi bulunan AIM Robot ekranı.

Projeler simgesini seçtiğinizde robotta indirdiğiniz projeye erişebilirsiniz. Robot üzerinde proje kullanımı hakkında bilgi edinmek için bu makaleyi inceleyin.

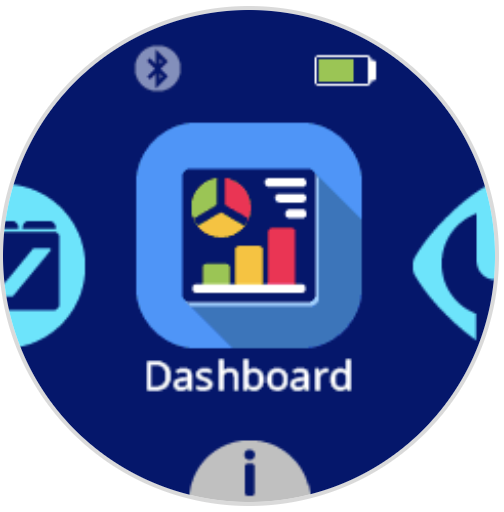

Ortada Gösterge Paneli simgesi bulunan AIM Robot ekranı.

Gösterge Paneli simgesini seçtiğinizde Gösterge Paneli açılacaktır. Gösterge Tablosunun özellikleri hakkında daha fazla bilgi edinmek için bu makaleyi görüntüleyin.

Ortada Düğme Kodlama simgesi bulunan AIM Robot ekranı.

Düğme Kodlama simgesini seçtiğinizde Düğme Kodlama açılacak, böylece robotun ekranındaki düğmelerle robotu kodlayabilirsiniz.
