Motor Kontrol Cihazı 55, V5 Brain'in Doğru Akım (DC) Motorlarına bağlanmasını sağlar. Bir DC Motoru Motor Kontrolörüne 55 nasıl bağlayacağınızı ve onu VEXcode'da bir cihaz olarak nasıl yapılandıracağınızı ve kodlama projelerinde kullanımını nasıl sağlayacağınızı öğrenmek için aşağıdaki adımları izleyin.

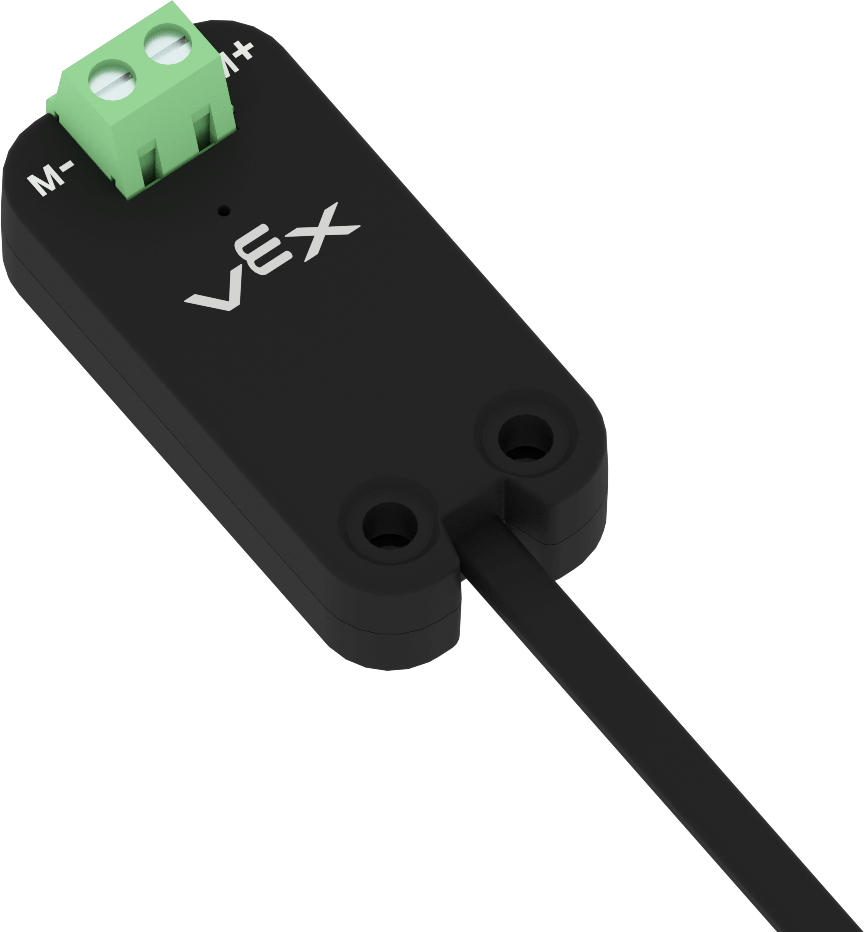

Motor Kontrol Cihazı 55 parça.

Motor Kontrol Cihazını Bağlama 55

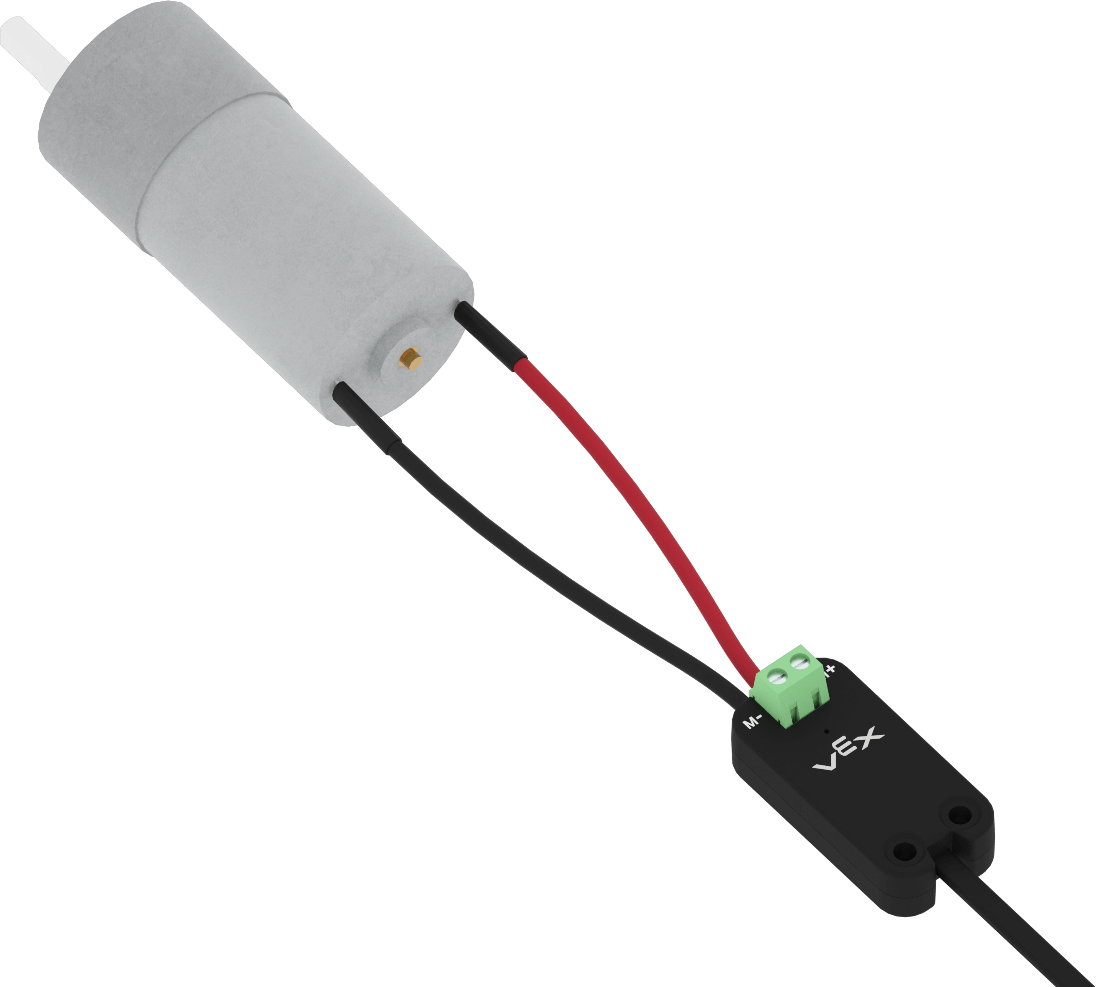

DC Motora kablolu bağlantı ile 55 parçalı Motor Kontrol Cihazı gösterilmiştir.

Vidaların tamamen gevşemiş olduğundan emin olun. Daha sonra DC Motoru Motor Kontrolörüne 55 bağlayın.

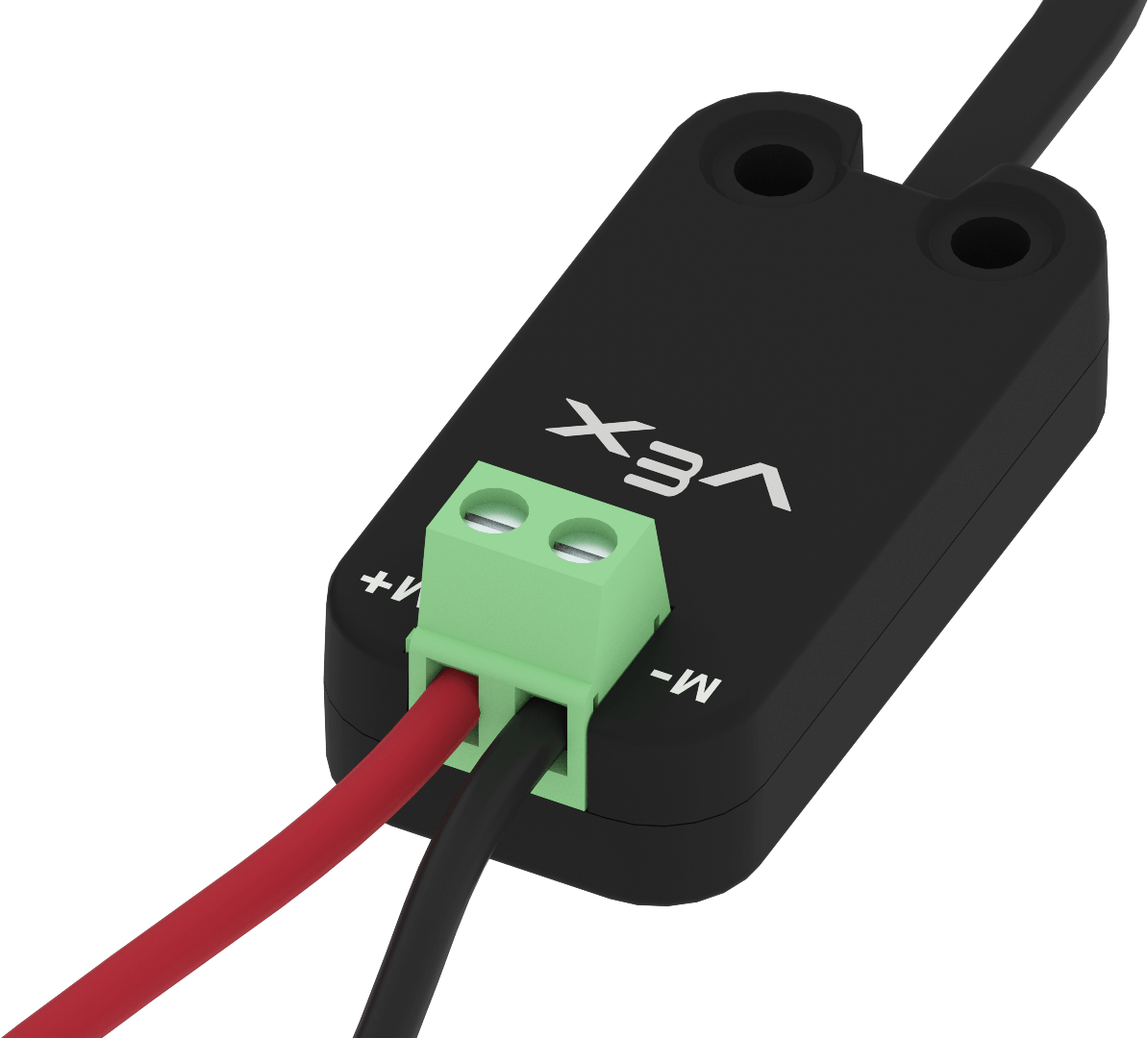

Motor Kontrol Cihazı 55 parçasındaki vidaların, kablolar bağlandıktan sonra sıkılması gerektiğini gösteren yakın çekimi.

Motor Kontrolörü 55 üzerindeki vidaları tamamen sıkın. Bu, DC Motora bağlanan kabloların sağlam olmasını ve kaymamasını sağlar.

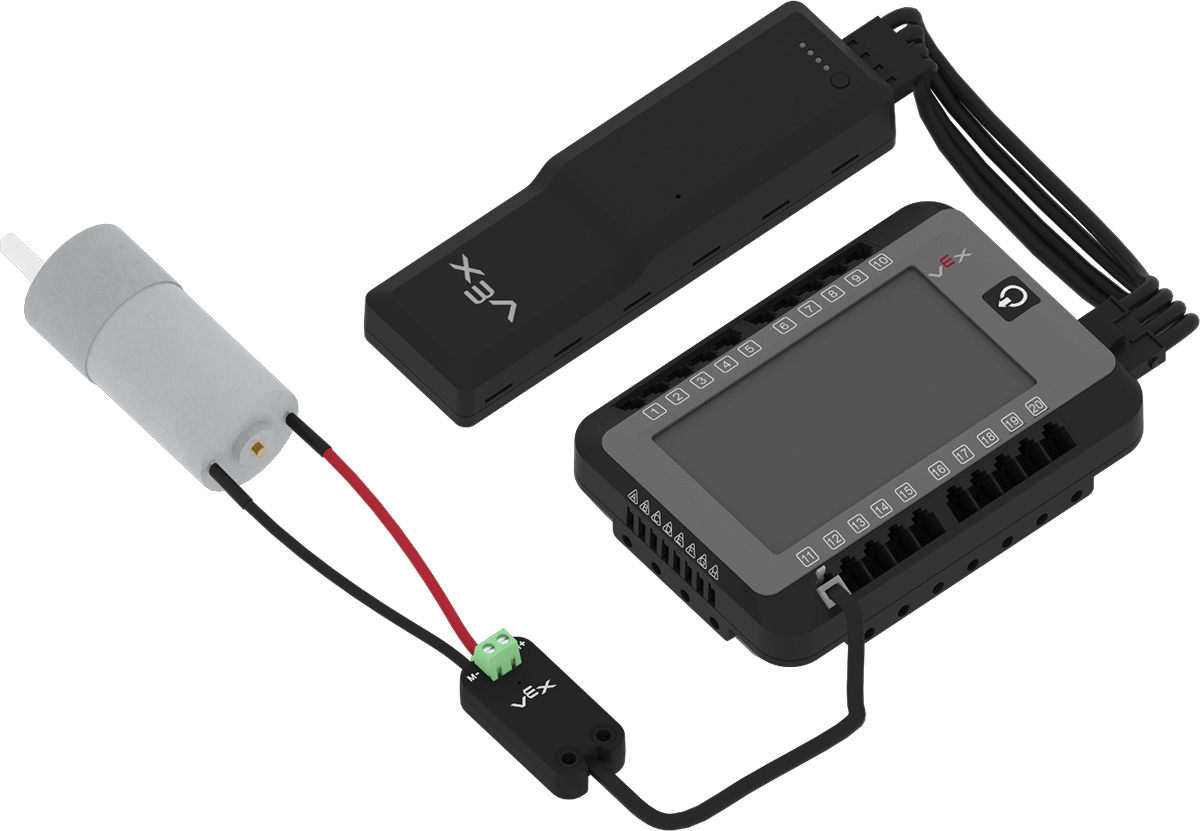

DC Motora kablolu bağlantı ve V5 Brain'in Akıllı Portlarından birine kablolu bağlantı ile Motor Kontrol Cihazı 55'in şeması. V5 Beyni'nin bir Robot Piline bağlı olduğu da gösteriliyor.

Motor Kontrolörü 55, V5 Brain'e bağlandıktan sonra VEXcode'da bir cihaz olarak eklenmesi gerekecektir.

Motor Kontrol Cihazını Yapılandırma 55

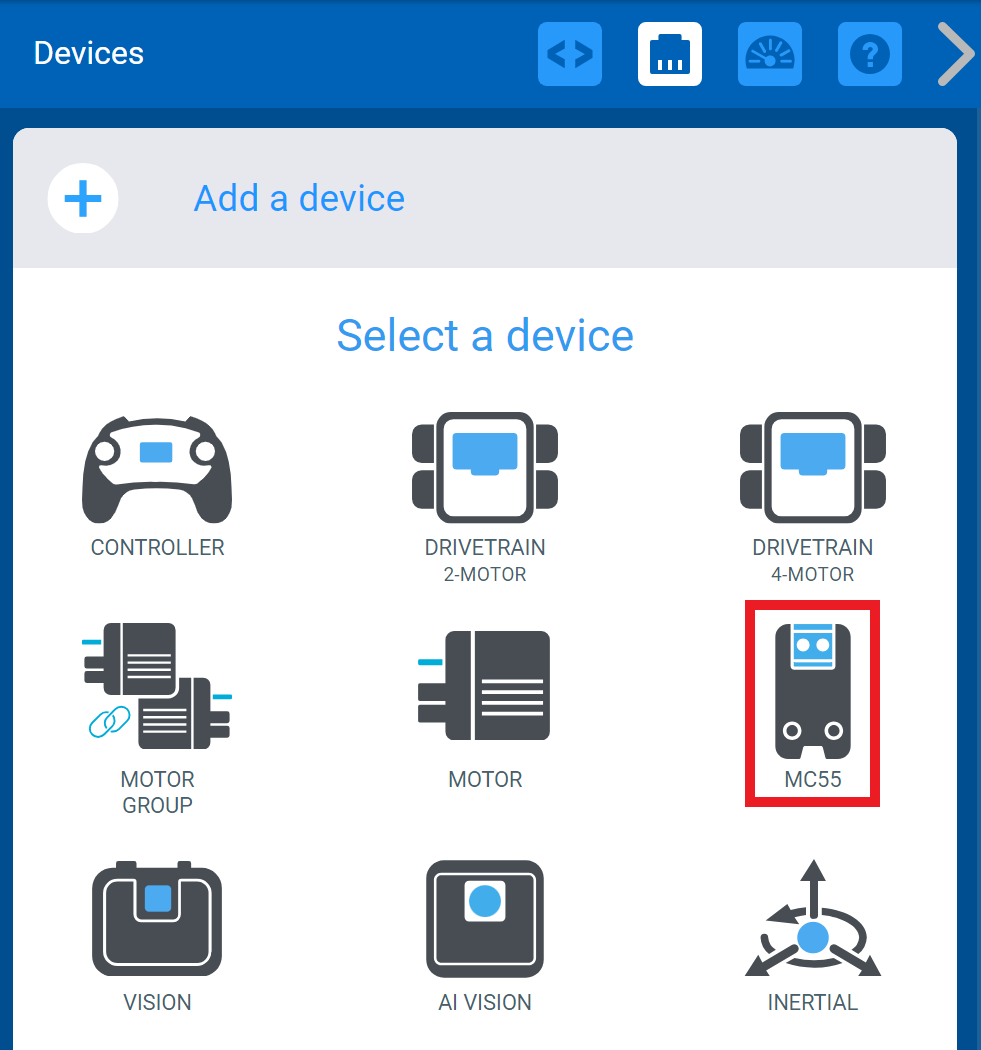

Cihaz Ekle butonu seçildikten sonra VEXcode V5 Cihazlar menüsü. MC55 seçeneği vurgulanmıştır.

VEXcode'da Motor Kontrolörü 55'i yapılandırın.

Yeni bir cihaz ekleyin ve MC55seçeneğini seçin.

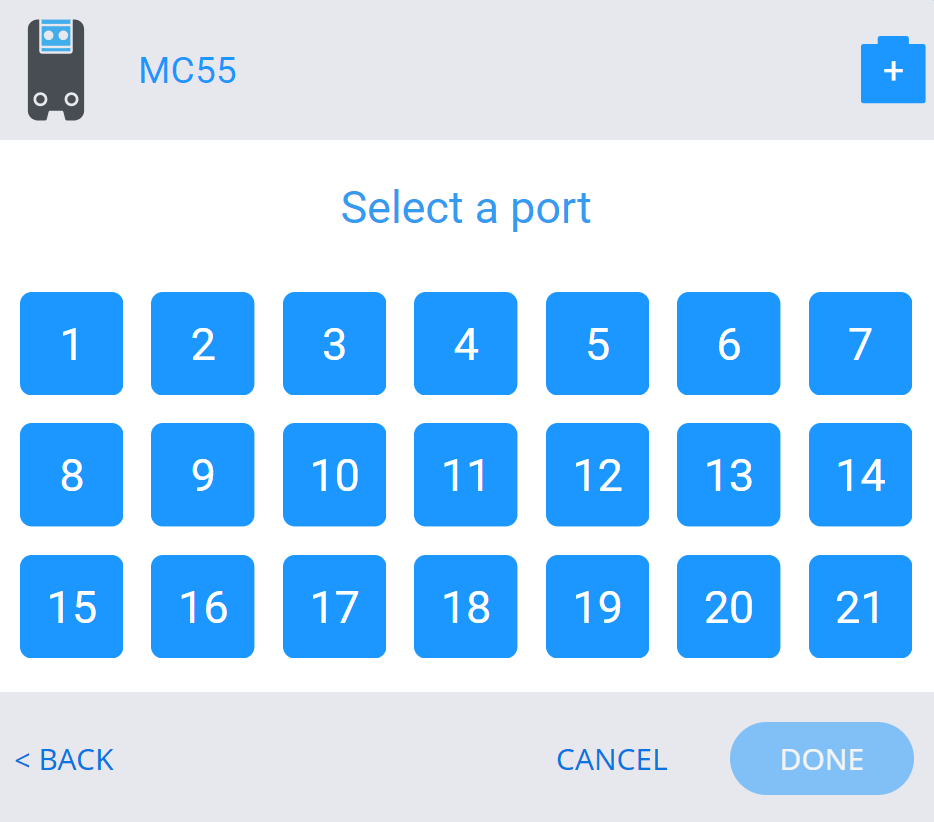

VEXcode V5 Motor Kontrol Cihazı 55 için belirli portun seçilebileceği bir Port menüsü seçin.

Motor Kontrol Cihazı 55'in hangi bağlantı noktasına bağlı olduğunu seçin.

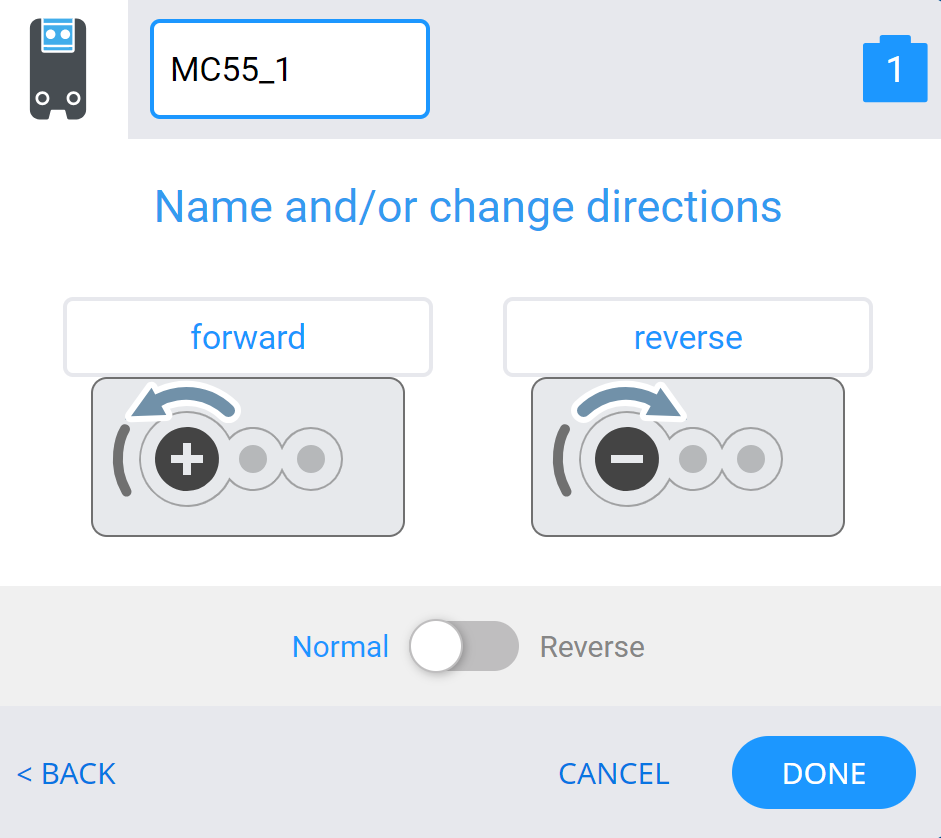

Akıllı Port seçildikten sonra VEXcode V5 Cihazları menüsü ve Motor Kontrol Cihazı 55 seçenekleri gösteriliyor. Seçenekler, her dönüş yönünü adlandırmak ve dönüş yönünü tersine çevirmek için kullanılabilir.

Ayarları, Motor Kontrol Cihazı 55'in bağlı olduğu DC Motorla eşleşecek şekilde özelleştirin.

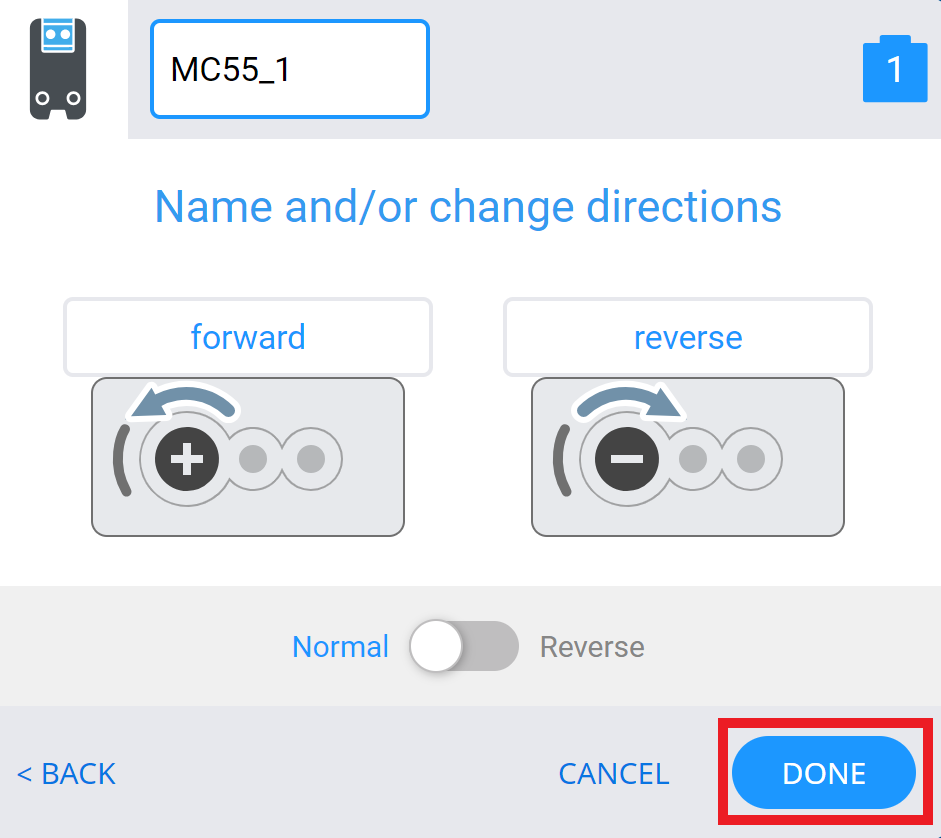

Akıllı Port seçildikten sonra VEXcode V5 Cihazları menüsü ve Motor Kontrol Cihazı 55 seçenekleri gösteriliyor. Aşağıda Bitti butonu vurgulanmıştır.

Bitti'yi seçin.

DC Motor artık Motor Kontrol Cihazı 55 ile kontrol edilebilecektir.
