VEX CTE Workcell, üretim endüstrisindeki iş hücrelerinin gerçek dünya uygulamalarını taklit etmek üzere tasarlanmıştır. Serpantin Konveyör, malzemelerin montajı ve taşınmasında en sık kullanılan konveyör sistemlerinden biridir. Görevleri tamamlarken yapım talimatlarında gösterilenlerin ötesinde kendi özel serpantin zincirlerinizi de monte edebilirsiniz.

Aşağıda verilen örneğin standart Serpantin Konveyör düzenine dayalı olduğunu unutmayın. Aynı işlem her türlü konfigürasyondaki konveyörlere uygulanabilir.

Mesleki ve Teknik Eğitimde kullanılan çeşitli konveyör tiplerini gösteren, bileşenlerini ve işlevlerini vurgulayan, eğitimsel referans için etiketli parçalar içeren diyagram.

Öncelikle yapmak istediğiniz ray için özel Serpentine Konveyör ray parçalarını birleştirin ve CTE Kiremitine takın. Dönüş Ray parçalarının CTE Kiremitlerine Yıldız Tahrikli Vidalar ve Alçak Profilli Somunlar ile sabitlenmesi gerektiğini unutmayın.

Özel Serpentine Konveyör rayınızda Serpentine Konveyör - Tahrik Rayı için bir boşluk bırakın. Tahrik Rayını Serpantin Konveyörünüzün geri kalan kısmına bağlamayın.

Mesleki ve Teknik Eğitimde kullanılan çeşitli konveyör tiplerini gösteren, malzeme taşımada tasarımlarını ve işlevlerini gösteren diyagram.

İstenilen mesafe için daha fazla veya daha az zincir gerekip gerekmediğini görmek için Serpantin Konveyör - Zincirini monte edilmiş rayın üzerine yerleştirin. Zincirin şu şekilde olması gerekir:

Ray parçalarının tabanına tam olarak oturacak şekilde
Sürüş Pisti'nin açılışında boşluk olmayacak
Ray parçalarının tabanına sığması için gerilmesine gerek yoktur

Mesleki ve Teknik Eğitimde kullanılan çeşitli konveyör tiplerini gösteren, bileşenlerini ve eğitim amaçlı işlevlerini gösteren diyagram.

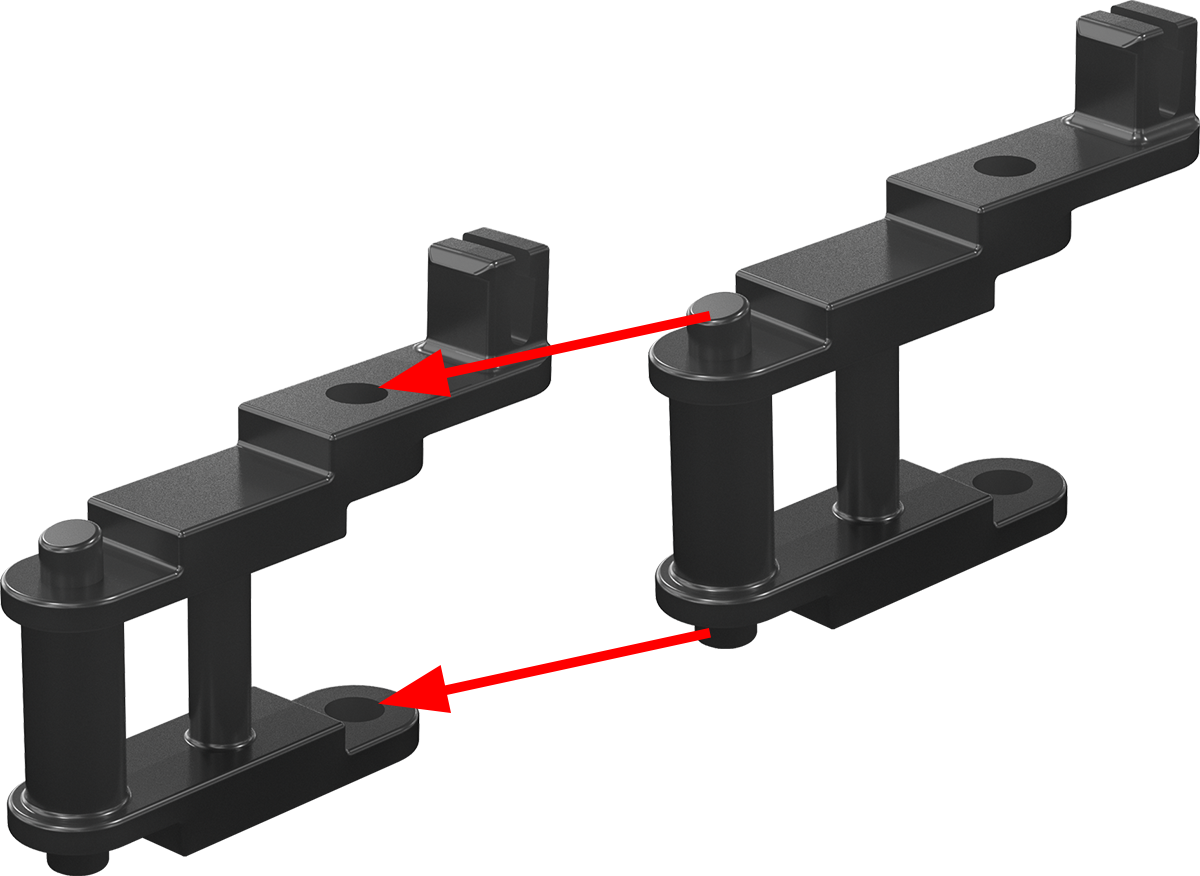

Serpentine Konveyörü sökün veya takın - Özel Serpentine Konveyör rayınız için istediğiniz uzunluğa ulaşana kadar parçaları zincirleyin.

Serpantin Konveyörü takın - Zincirin başını ve sonunu birleştirerek tam bir zincir oluşturun.

Mesleki ve Teknik Eğitimde konveyörlerin bileşenlerini ve işleyişini gösteren, eğitim amaçlı temel parçaları ve işlevlerini vurgulayan diyagram.

Kullandığınız her Serpantin Konveyör - Zincir için bir Serpantin Konveyör - Platforma ihtiyacınız olacaktır.

Serpantin Konveyör - Platformlarını Serpantin Konveyör - Zincirinize takın.

Kariyer ve Teknik Eğitimde kullanılan bir konveyör sisteminin, kayışlar, silindirler ve destek yapıları dahil olmak üzere çeşitli bileşenlerini ve işlevlerini gösteren diyagramı.

Montajını yaptığınız Serpantin Konveyör - Zincirin bir kısmını Akıllı Motora bağlı Serpantin Konveyör - Tahrik Rayının içine yerleştirin.

Mesleki ve Teknik Eğitim ile ilgili çeşitli bileşenleri ve işlevlerini gösteren bir konveyör sisteminin diyagramı.

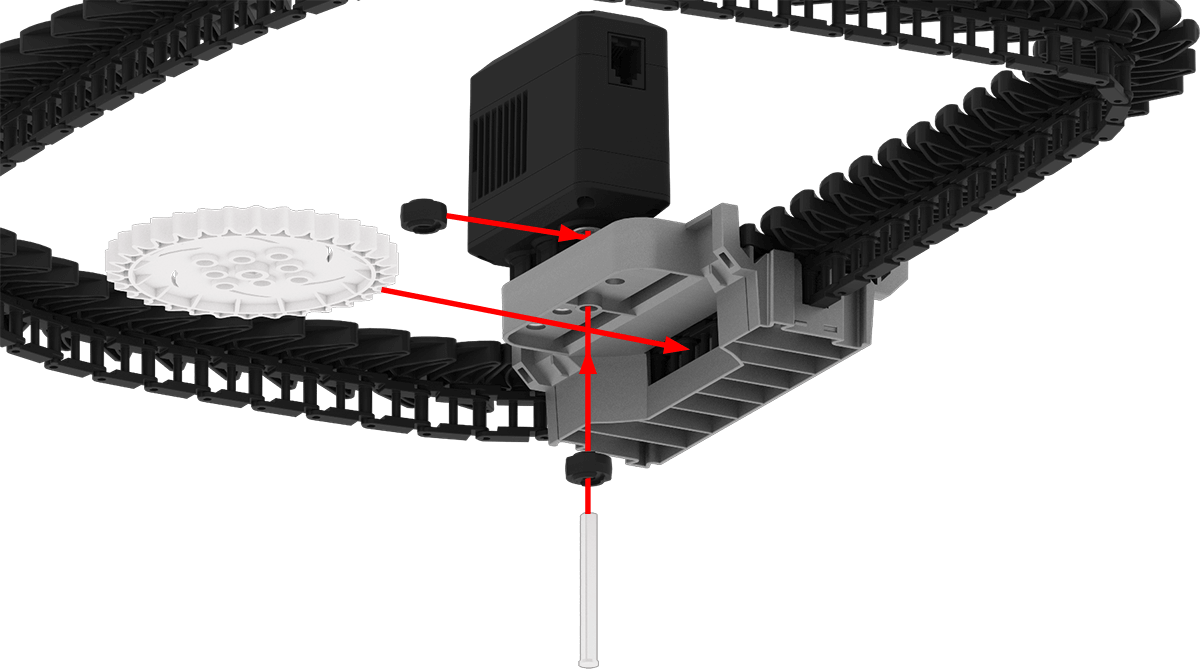

Akıllı Motorun altına bir adet Kauçuk Mil Yakası yerleştirin.

32 Dişli Zincir Dişlisini Serpantin Konveyör - Tahrik Rayının açıklığına yerleştirin.

3x Kapaklı Şaftı, diğer Kauçuk Şaft Yakası ile üst üste gelecek şekilde Dişli Çarkın içinden geçirin ve parçaları yerinde sabitleyin.

Mesleki ve Teknik Eğitimde kullanılan konveyör sistemi bileşenlerinin şeması, konveyör kurulumundaki çeşitli parçaları ve işlevlerini göstermektedir.

Monte edilmiş Serpantin Konveyörünüzü - Zincir ve Platformları Serpantin Konveyör - Tahrik Rayı ile monte edilmiş Serpantin Konveyör rayınızın geri kalanına bağlayın.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, çeşitli bileşenleri ve işlevlerini gösterir, konveyör operasyonlarını anlamak için gerekli olan mekaniği ve düzeni vurgular.

Özel Serpentine Konveyörünüz artık tamamlandı!
