CTE Workcell Konveyörler, imalat endüstrisindeki gerçek dünya konveyörlerinin işlevini ve özelliklerini taklit edecek şekilde tasarlanmıştır. Bu konveyörler, Diskleri VEX CTE Çalışma Hücresinin farklı bölümlerine taşımak için kullanılabilir.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, malzeme taşıma ve nakliyesindeki temel bileşenleri ve işlevlerini göstermektedir.

CTE Workcell Kiti iki tip konveyör içerir: Lineer Konveyör ve Serpantin Konveyör. Her konveyör ve ilgili bileşenleri hakkında daha fazla bilgiyi aşağıda bulabilirsiniz.

Doğrusal ve Serpantin Konveyörlerin nasıl yapılacağına ilişkin talimatlar için CTE Yapım Talimatları .

Doğrusal Konveyör

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, makine içindeki çeşitli bileşenleri ve işlevlerini göstermektedir.

Lineer Konveyör , konveyör bant kullanılarak malzemelerin düz bir çizgide veya doğrusal olarak taşınması için tasarlanmıştır. Üretim operasyonlarında, doğrusal konveyörler genellikle daha büyük bir konveyörün daha karmaşık bölümleri arasında aracı görevi görür.

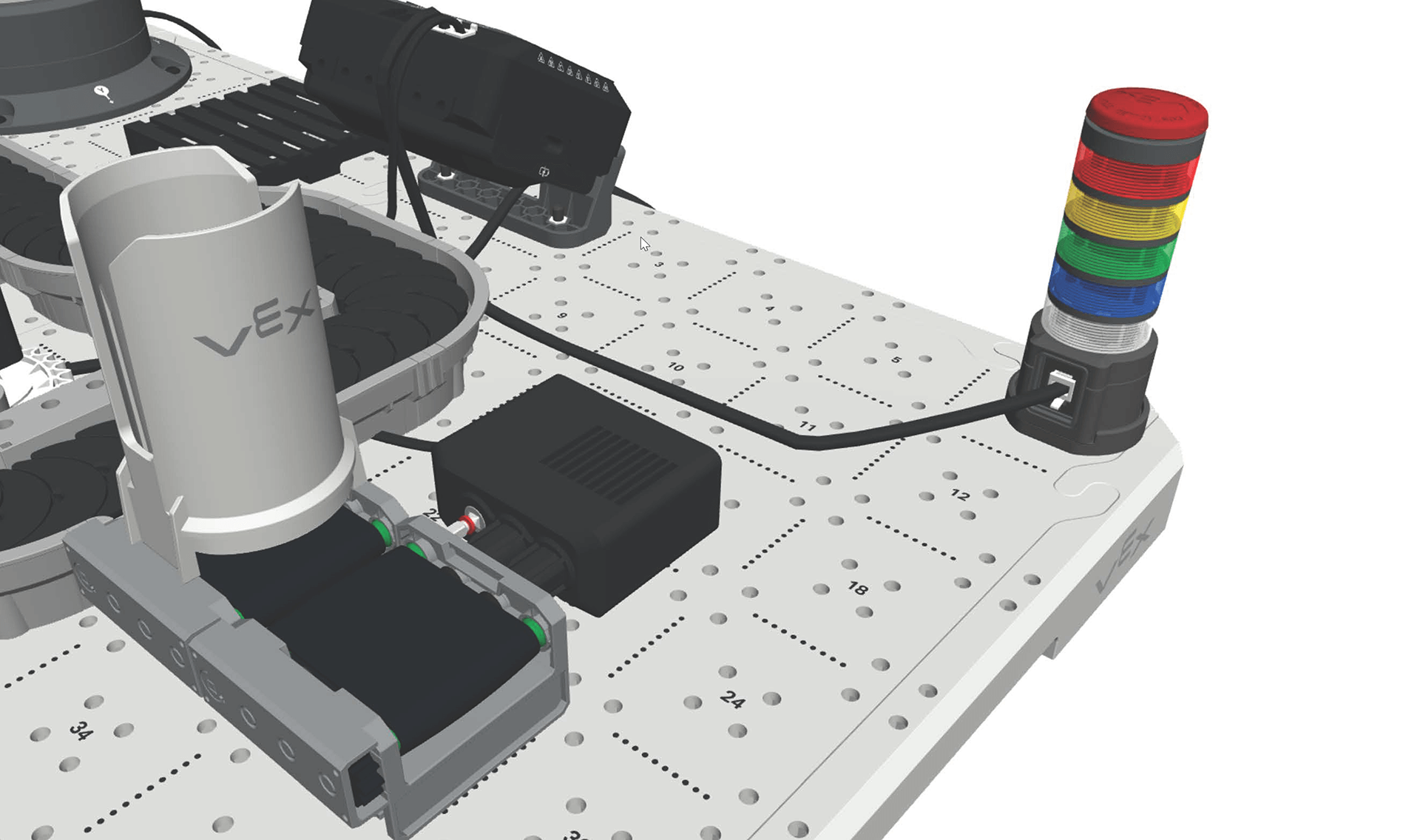

Bir konveyör sisteminin bileşenlerini ve işleyişini gösteren, özellikle endüstriyel uygulamalar bağlamında Kariyer ve Teknik Eğitimdeki rolünü vurgulayan diyagram.

VEX CTE Çalışma Hücresi içerisinde, Lineer Konveyör, Diskler için giriş ve çıkış noktası görevi görerek, onları daha büyük Serpantin Konveyöre aktarır ve oradan indirir. Disk Yükleyici, Diskleri Çalışma Hücresine yüklemek için Lineer Konveyöre takılabilir.

Doğrusal Konveyör Bileşenleri

Lineer Konveyör aşağıdaki bileşenleri içerir:

Mesleki ve Teknik Eğitimde kullanılan çeşitli konveyör tiplerini gösteren, bileşenlerini ve endüstriyel uygulamalardaki işlevlerini vurgulayan diyagram.

Doğrusal Konveyör

Lineer Konveyör, konveyör destek yapısının içerisinde bulunan bir konveyör bandından oluşur. Dişliler destek yapısının içerisinde yer alır. Motora bağlandığında bu dişliler dönerek konveyör bandını harekete geçirir.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, konveyörün eğitim amaçlı bileşenlerini ve düzenini göstermektedir.

Her Lineer Konveyör sistemi için bir adet Lineer Konveyörün 5,5w Motora bağlanması gerekmektedir. Motor, konveyördeki dişlileri döndürerek bandın hareket etmesini sağlar.

Özellikle konveyör teknolojisi bağlamında, Kariyer ve Teknik Eğitim ile ilgili bir konveyör sisteminin bileşenlerini ve işleyişini gösteren diyagram.

Disk Yükleyici

Disk Yükleyici, konveyöre bırakılmayı bekleyen Diskleri tutar. Disk Yükleyici, Lineer Konveyörlerle veya Besleyici Tabanı ve Disk Besleyici ile birlikte kullanılarak, pnömatik kontroller kullanılarak Disklerin dağıtımı yapılabilir.

Pnömatiklerin Disklerin taşınması ve sınıflandırılmasını otomatikleştirmek için nasıl kullanılabileceği hakkında daha fazla bilgi edinmek için şu makaleyi inceleyin: CTE Workcell Pnömatiğini Anlama

Serpantin Konveyör

Kariyer ve Teknik Eğitimde kullanılan bir konveyör sisteminin, kayışlar, silindirler ve destek yapıları gibi temel bileşenleri ve işlevlerini gösteren diyagramı.

Serpantin Konveyör, yılan veya spiral konveyör olarak da adlandırılır, bir dizi bükülme ve dönüşle düzenlenmiş, yılan benzeri bir şekle benzeyen birbirine bağlı bantlardan ve platformlardan oluşur. Bu konveyörler mevcut alanın maksimum düzeyde kullanılmasını sağlayacak şekilde tasarlanmıştır.

Serpantin Konveyör Bileşenleri

Serpantin Konveyör aşağıdaki bileşenleri içerir:

Zincir ve Platformlar

Serpantin Konveyörün hareketli parçalarını Zincir ve Platformlar oluşturur.

Mesleki ve Teknik Eğitimde kullanılan çeşitli konveyör tiplerini gösteren, bileşenlerini ve endüstriyel uygulamalardaki işlevlerini gösteren diyagram.

Serpantin Konveyör - Zincir

Zincir, birbirine bağlı halkalardan oluşur. CTE Workcell Kitindeki Zincir 80 Halkadan oluşmaktadır. Zincirin uzunluğu yapınızın ihtiyaçlarına göre değiştirilebilir. Özel Serpantin Konveyör yapımı hakkında bilgi için bu makaleye bakın.

Zincir, konveyörün hareketini kontrol etmek amacıyla konveyörün yüzeyini (Platformları) bir Zincir Dişlisi de dahil olmak üzere Raylara bağlar.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, malzeme taşımada temel bileşenleri ve işlevlerini göstermektedir.

Serpantin Konveyör - Platform

Serpantin Konveyör - Platform, konveyörün nesnelerle etkileşime giren yüzeyidir. Bu parçalar Zincirin yüzeyine takılır.

Parça Parçaları

Ray parçaları, Serpantin Konveyör tabanının, cihazları konveyöre ve konveyörü CTE Fayanslarına bağlamak için kullanılan bölümleridir.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, bantlar, silindirler ve destekler dahil olmak üzere konveyörlerin bileşenlerini ve çalışmasını göstermektedir.

Serpantin Konveyör - Düz Hat

Serpantin Konveyör - Düz Ray, konveyörün düz bir yol tutan bölümüdür.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin bileşenlerini ve işleyişini gösteren, temel parçaları ve işlevlerini vurgulayan diyagram.

Serpantin Konveyör - Dönüş Rayı

Serpantin Konveyör - Dönüş Rayı, konveyör için 90 derecelik bir dönüş oluşturur.

Kariyer ve Teknik Eğitimde kullanılan bir konveyör sisteminin, kayışlar, kasnaklar ve destek yapıları gibi temel bileşenleri ve işlevlerini gösteren diyagramı.

Serpantin Konveyör - Tahrik Rayı

Serpentine Konveyör - Tahrik Rayı, 5.5w motor ve Dişli için montaj yerlerine sahip parçadır. Bunlar Zincir'e bağlıdır ve Zincir'in dönmesini sağlar, bu da Platformları hareket ettirir.

Mesleki ve Teknik Eğitimde kullanılan bir konveyör sisteminin şeması, çeşitli bileşenleri ve işlevlerini göstererek, konveyörlerin endüstriyel uygulamalardaki önemini vurgulamaktadır.

Serpantin Konveyör - Yönlendirme Rayı

Serpantin Konveyör - Yönlendirici Rayı, daha büyük konveyör içindeki öğeleri farklı yollara veya hedeflere yönlendirmek veya sıralamak için Pnömatik Yönlendirici Kulesi için bir montaj yeri içerir. Bu rayın diğer tarafında, Disklerin konveyörden başka bir sisteme hareket etmesi için bir açıklık bulunmaktadır.
