การอัพเดตเฟิร์มแวร์คอนโทรลเลอร์ VEX IQ (รุ่นที่ 2) ใน VEXcode IQ บนเว็บ (Windows) – ห้องสมุด VEX

ผลิตภัณฑ์ VEX IQ จำนวนมากมีโปรเซสเซอร์ภายในของตัวเองและทำงานบนระบบปฏิบัติการพิเศษ ซอฟต์แวร์นี้คือเฟิร์มแวร์ VEX IQ และเรียกว่า VEXos

หมายเหตุ: การอัพเดตเฟิร์มแวร์ผ่าน VEXcode IQ บนเว็บใช้ได้เฉพาะกับคอนโทรลเลอร์รุ่นที่ 2 เท่านั้น และ VEXcode IQ สามารถอัปเดตเฟิร์มแวร์บน IQ Controller ได้เมื่อเชื่อมต่อกับอุปกรณ์ผ่านสาย USB-C เท่านั้น VEXcode IQ บนเว็บไม่รองรับการอัปเดตเฟิร์มแวร์บน IQ Controller เมื่อใช้ iPad, Android หรือแท็บเล็ต Fire

เฟิร์มแวร์คืออะไร?

ระบบปฏิบัติการนี้เขียนขึ้นโดย VEX Robotics ทั้งหมด และควบคุมความยืดหยุ่นและพลังของฮาร์ดแวร์ VEX เพื่อตอบสนองความต้องการด้านการศึกษาที่หลากหลายและความรุนแรงของการแข่งขัน The Brain จะเผยแพร่การอัปเดตล่าสุดไปยังอุปกรณ์ IQ ใด ๆ ที่เชื่อมต่ออยู่โดยอัตโนมัติ

ทำไมฉันจึงควรอัปเดต?

มีสาเหตุหลายประการที่คุณควรอัปเดตเฟิร์มแวร์ VEX IQ Controller ของคุณด้วย VEXos เวอร์ชันล่าสุด ซึ่งบางส่วนได้แก่:

การอัปเดต VEXos จะรวมการแก้ไขข้อบกพร่องที่ทราบและเพิ่มซอฟต์แวร์ที่จำเป็นในการใช้งานอุปกรณ์ใหม่ ๆ ที่นำมาใช้ในกลุ่ม VEX IQ
การอัพเดตช่วยให้สามารถใช้คุณสมบัติการเขียนโปรแกรมขั้นสูงได้
วิธีที่ดีที่สุดเพื่อให้แน่ใจว่าระบบ VEX IQ ของคุณทำงานได้อย่างถูกต้องคือการทำให้ซอฟต์แวร์ทันสมัยอยู่เสมอ

วิธีทราบว่าเฟิร์มแวร์คอนโทรลเลอร์ล้าสมัยหรือไม่

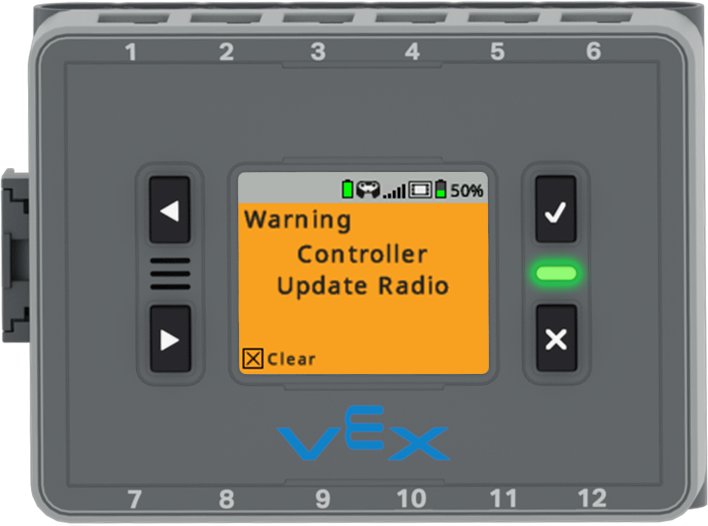

หน้าจอ IQ (รุ่นที่ 2) Brain จะแสดงเป็นหน้าจอสีส้มและมีข้อความว่า คำเตือน การอัปเดตคอนโทรลเลอร์วิทยุ ด้านล่างนี้เป็นไอคอนที่ระบุว่าสามารถกดปุ่ม X เพื่อล้างข้อความได้

หากคอนโทรลเลอร์และ Brain ของคุณจับคู่กัน และเฟิร์มแวร์ของคอนโทรลเลอร์ล้าสมัย ข้อความแสดงข้อผิดพลาดนี้จะปรากฏบนหน้าจอของ Brain

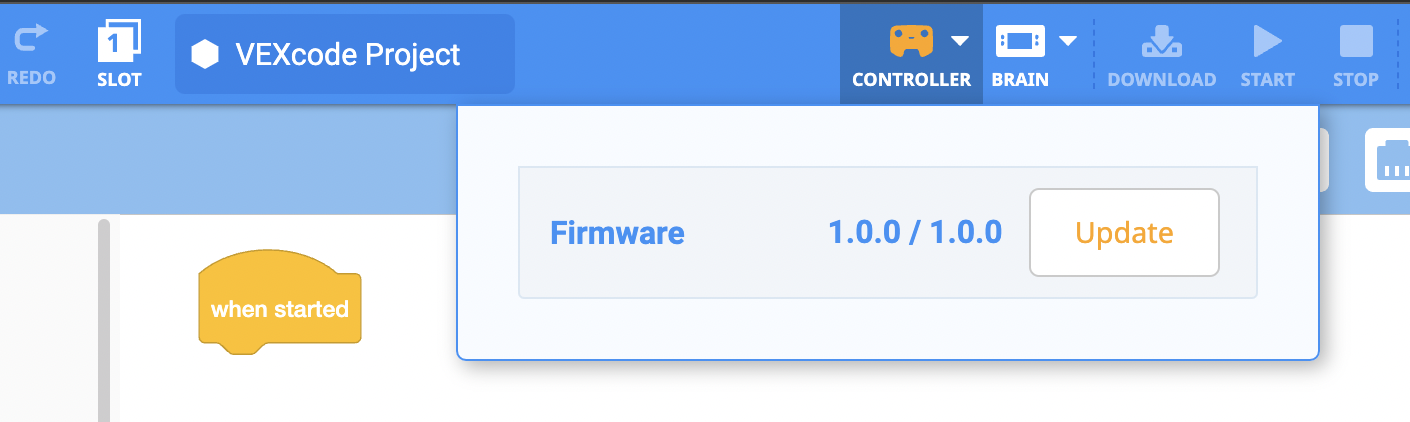

VEXcode IQ พร้อมไอคอนตัวควบคุมสีส้มบนแถบเครื่องมือ ซึ่งระบุว่าเฟิร์มแวร์ของตัวควบคุมไม่ทันสมัย เมนูแบบเลื่อนลงของตัวควบคุมจะเปิดขึ้น และมีปุ่มอัปเดตอยู่ถัดจากเวอร์ชันเฟิร์มแวร์

คอนโทรลเลอร์เชื่อมต่อกับ VEXcode IQ บนเว็บ และไอคอนคอนโทรลเลอร์ในแถบเครื่องมือจะเป็นสีส้ม

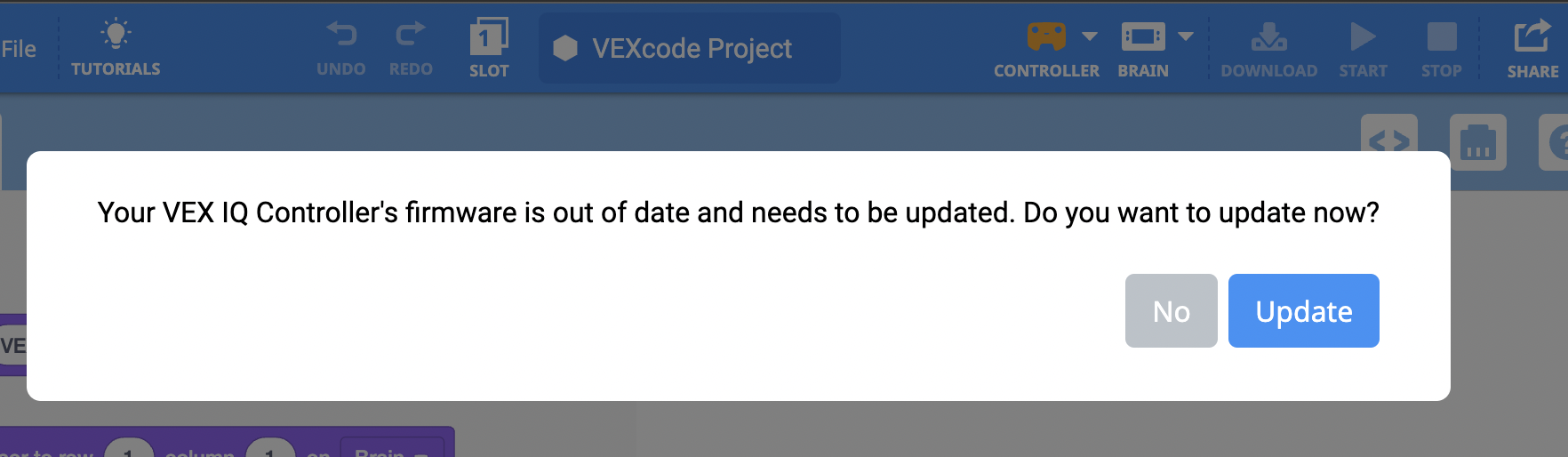

ข้อความแจ้งเตือนเฟิร์มแวร์ VEXcode IQ หมดอายุการใช้งาน พร้อมข้อความว่าเฟิร์มแวร์ของตัวควบคุม VEX IQ ของคุณหมดอายุการใช้งานแล้วและจำเป็นต้องได้รับการอัปเดต คุณต้องการอัปเดตตอนนี้เลยใช่ไหม? มีปุ่มอยู่สองปุ่มด้านล่าง โดยปุ่มหนึ่งเขียนว่า ไม่ และอีกปุ่มเขียนว่า อัปเดต

เมื่อคอนโทรลเลอร์เชื่อมต่อกับ VEXcode IQ ผ่านสายเคเบิล USB-C ข้อความจะปรากฏขึ้นถามว่า “คุณต้องการอัปเดตตอนนี้หรือไม่”

วิธีอัปเดตเฟิร์มแวร์คอนโทรลเลอร์

ไอคอนแอปพลิเคชัน VEXcode IQ

ขั้นแรกตรวจสอบให้แน่ใจว่าไม่มีแอปพลิเคชันอื่นที่ทำงานกับฮาร์ดแวร์ VEX เปิดอยู่ในพื้นหลัง เช่น VEXcode IQ ตามแอปหรือ Visual Studio Code

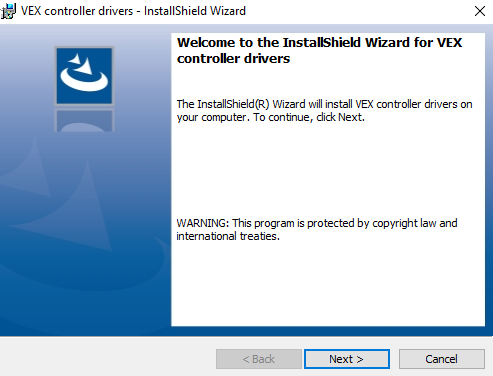

ติดตั้งหน้าต่าง Shield Wizard สำหรับไดรเวอร์ VEX Controller ข้อความแจ้งว่า Install Shield Wizard จะติดตั้งไดรเวอร์คอนโทรลเลอร์ VEX บนคอมพิวเตอร์ของคุณ หากต้องการดำเนินการต่อ คลิกถัดไป

ขั้นตอนต่อไปดาวน์โหลดและติดตั้งไฟล์ไดรเวอร์

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีการติดตั้งไฟล์ไดรเวอร์ ดูบทความนี้

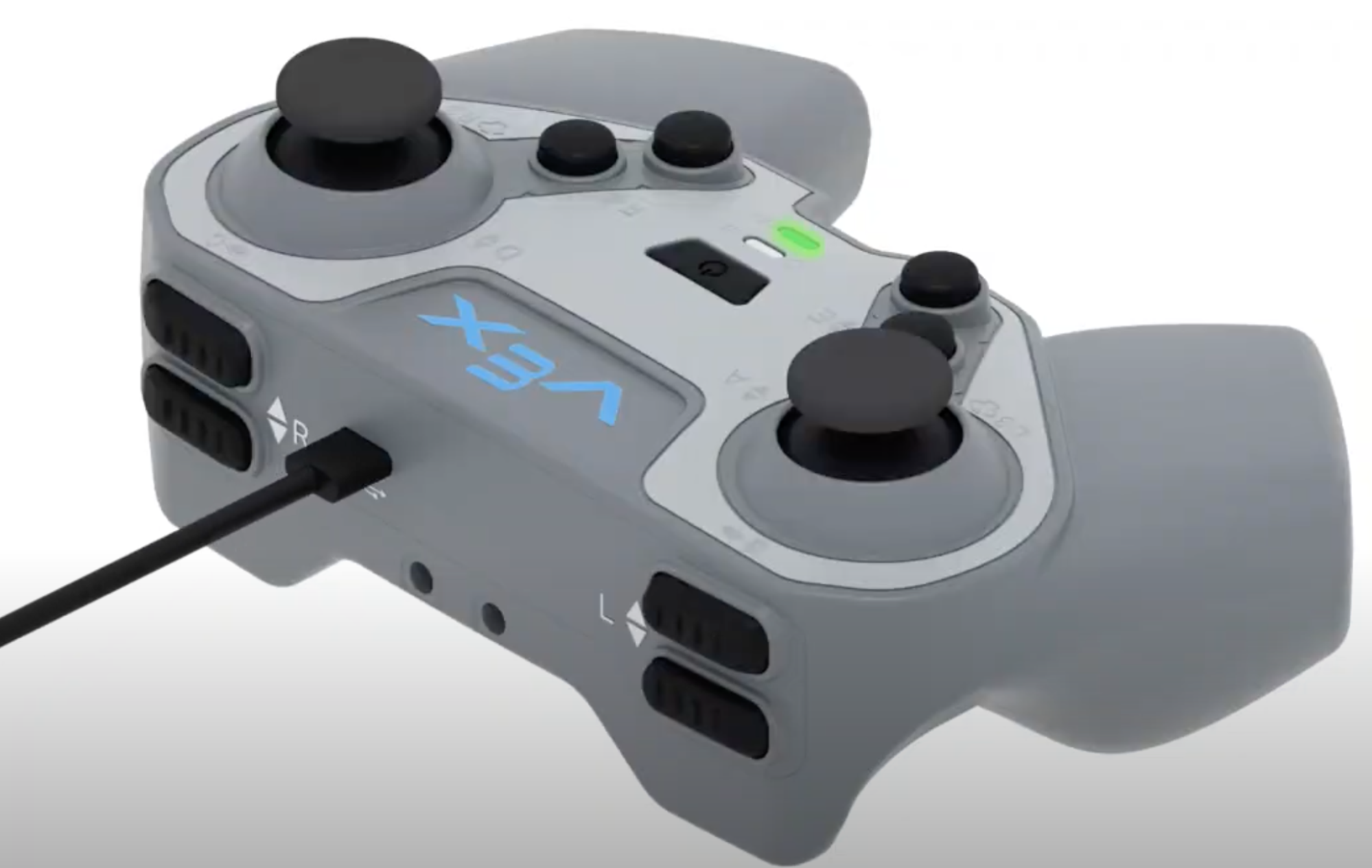

IQ Controller เชื่อมต่อกับคอมพิวเตอร์ด้วยสาย USB C

ใช้สายเคเบิล USB-C เชื่อมต่อคอนโทรลเลอร์ของคุณเข้ากับคอมพิวเตอร์และตรวจดูให้แน่ใจว่าเปิดอยู่ เมื่อเชื่อมต่อคอนโทรลเลอร์แล้ว ให้เปิด IQบนเว็บ

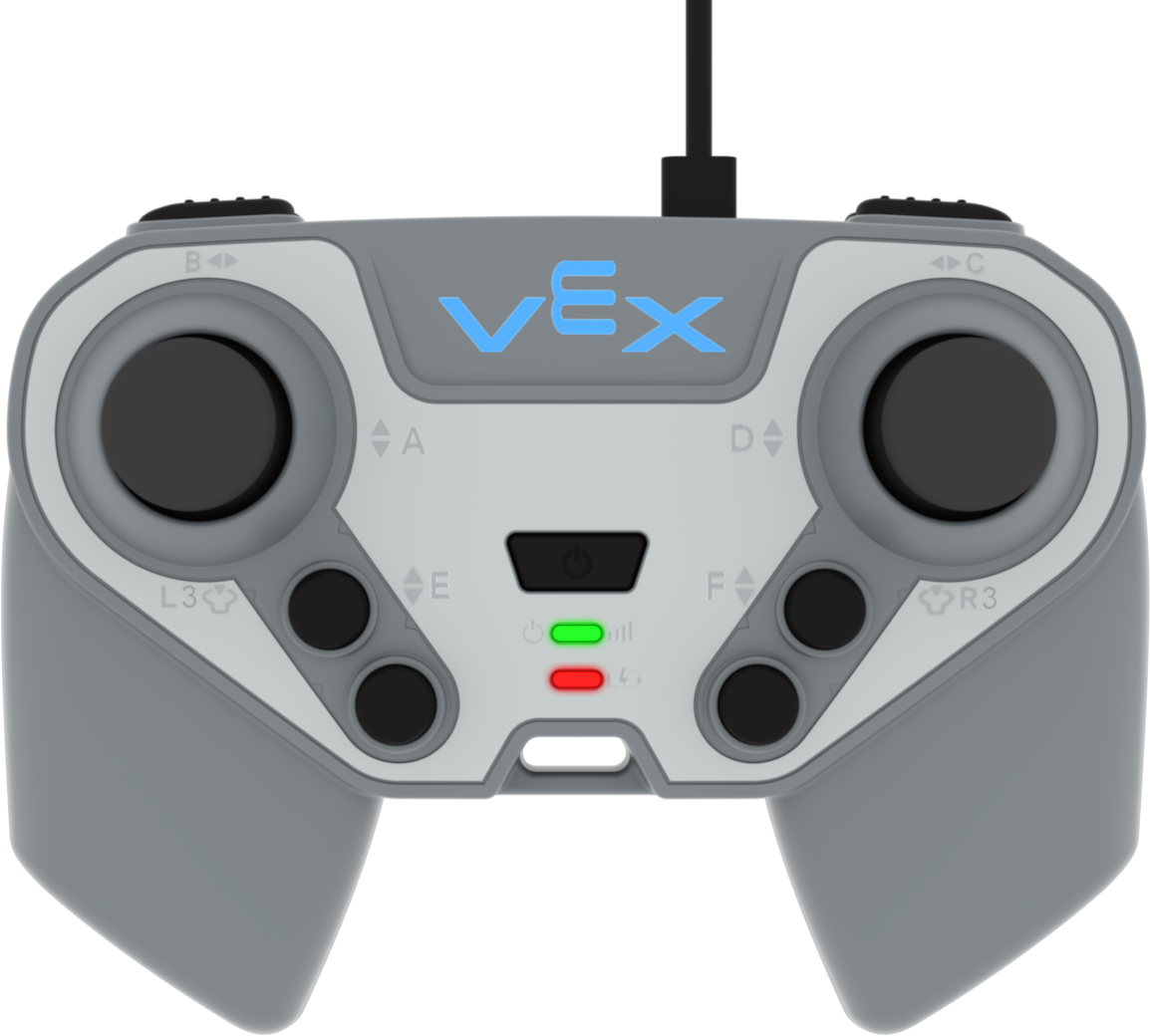

IQ Controller เชื่อมต่อกับคอมพิวเตอร์ด้วยสาย USB C ไฟแสดงสถานะ LED แสดงสถานะพลังงานจะสว่างเป็นสีเขียว และไฟแสดงสถานะการชาร์จจะสว่างเป็นสีแดง นี่แสดงว่าตัวควบคุมกำลังชาร์จและใกล้จะชาร์จเต็มแล้ว

คอนโทรลเลอร์ตัวหนึ่งเชื่อมต่อผ่าน USB-C และเปิดอยู่ ไฟแสดงสถานะทั้งสองบนคอนโทรลเลอร์จะมองเห็นได้

VEXcode IQ ที่มีไอคอนตัวควบคุมสีขาวบนแถบเครื่องมือ ซึ่งระบุว่าไม่มีตัวควบคุมที่เชื่อมต่ออยู่ เมนูแบบเลื่อนลงของตัวควบคุมจะเปิดขึ้น และปุ่มเชื่อมต่อจะถูกเน้นไว้

เชื่อมต่อตัวควบคุมกับ VEXcode IQ บนเว็บโดยใช้ บทความนี้

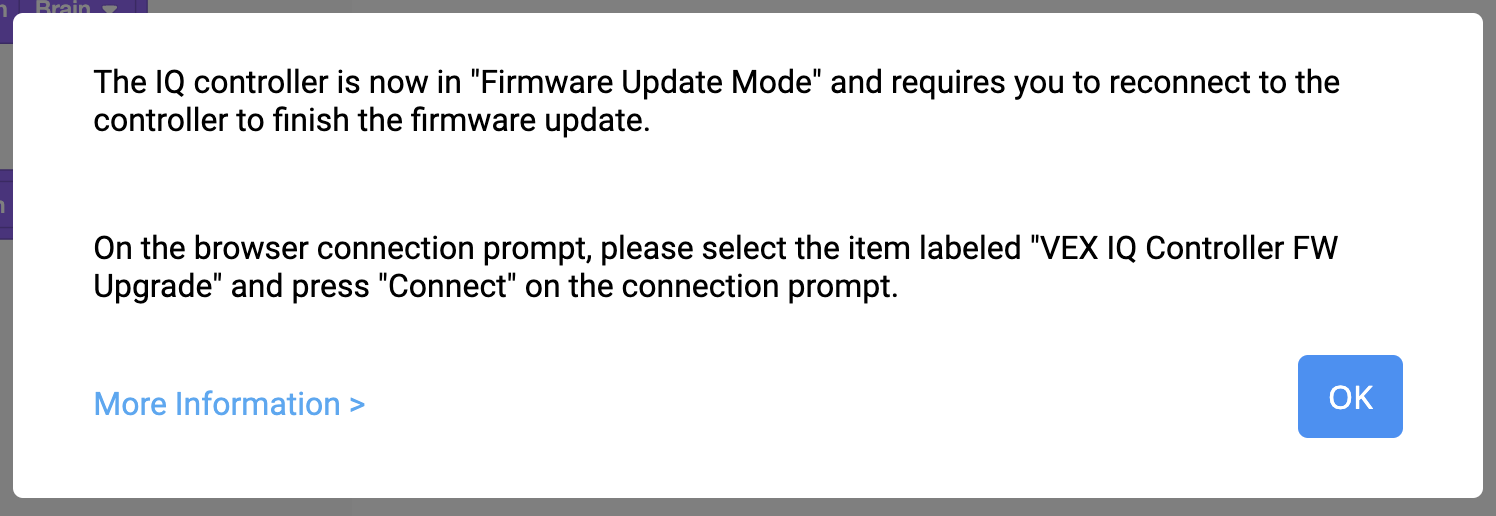

ตัวควบคุม IQ พร้อมไฟ LED แสดงสถานะพลังงานเรืองแสงสีแดงและไฮไลท์ ข้อความแจ้งเตือนโหมดอัปเดตเฟิร์มแวร์ VEXcode IQ ที่อ่านว่าตัวควบคุม IQ อยู่ในโหมดอัปเดตเฟิร์มแวร์แล้ว และต้องการให้คุณเชื่อมต่อกับตัวควบคุมอีกครั้งเพื่อสิ้นสุดการอัปเดตเฟิร์มแวร์ ในการแจ้งการเชื่อมต่อเบราว์เซอร์ โปรดเลือกรายการที่มีชื่อว่า VEX IQ Controller FW Upgrade และกด Connect ในคำแจ้งการเชื่อมต่อ ด้านล่างนี้มีลิงก์สำหรับข้อมูลเพิ่มเติมและปุ่มตกลง

เมื่อเลือก "อัปเดต" แล้ว คอนโทรลเลอร์จะเริ่มกะพริบเป็นสีแดงอย่างรวดเร็ว และข้อความต่อไปนี้จะปรากฏขึ้น

เลือก “ตกลง”

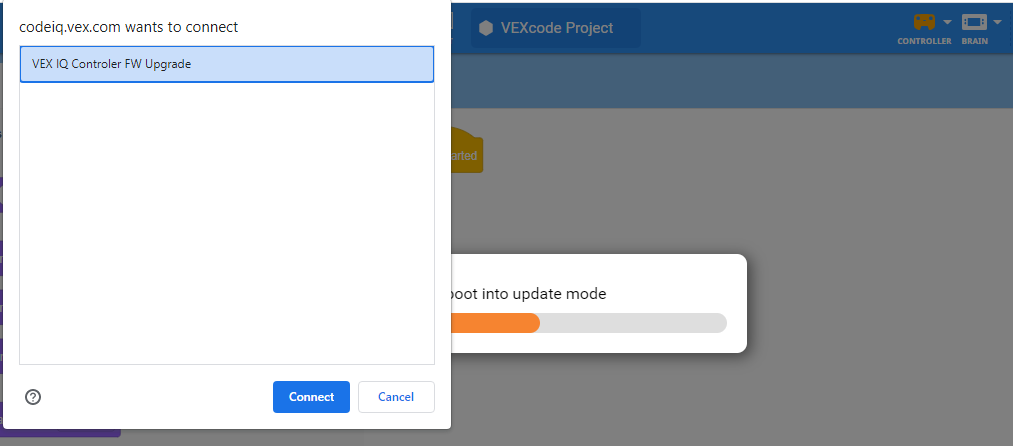

หน้าต่างการเชื่อมต่อเบราว์เซอร์ โดยมีรายการที่เลือกชื่อว่า VEX IQ Controller FW Upgrade

เลือก “อัปเกรด VEX IQ Controller FW” จากนั้นเลือก “เชื่อมต่อ”

หมายเหตุ: อาจใช้เวลาสักครู่ก่อนที่คอนโทรลเลอร์จะปรากฏในรายการอุปกรณ์

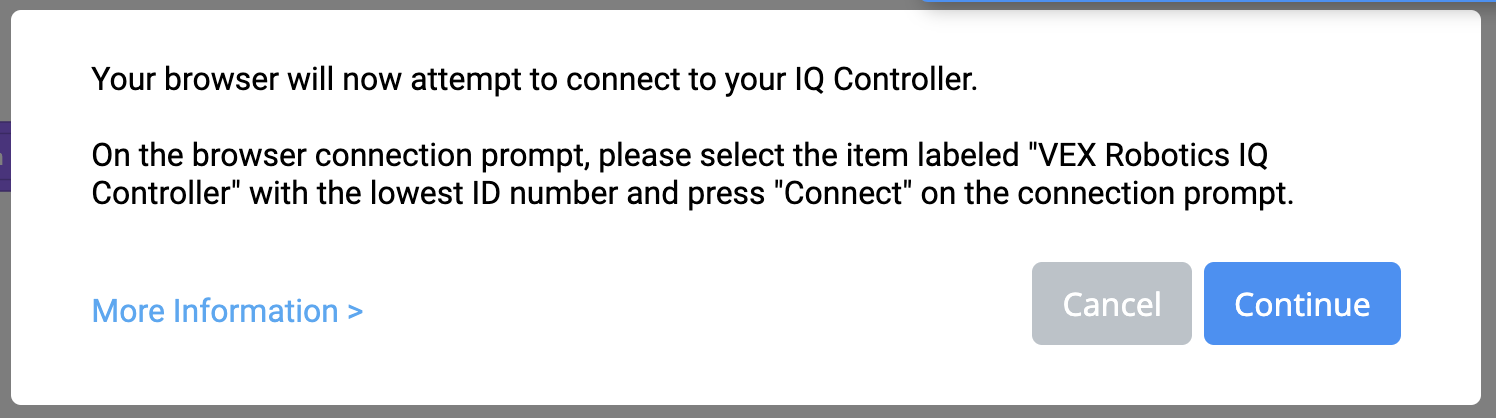

พรอมต์ VEXcode IQ Connect Controller พร้อมข้อความที่ระบุว่า ขณะนี้เบราว์เซอร์ของคุณจะพยายามเชื่อมต่อกับ IQ Controller ของคุณ ในการแจ้งการเชื่อมต่อเบราว์เซอร์ โปรดเลือกรายการที่มีชื่อว่า VEX Robotics IQ Controller ที่มีหมายเลข ID ต่ำที่สุด และกดเชื่อมต่อในการแจ้งการเชื่อมต่อ มีลิงค์สำหรับข้อมูลเพิ่มเติมด้านล่าง ด้านล่างยังมีปุ่มอีกสองปุ่ม โดยปุ่มหนึ่งเขียนว่า ยกเลิก และอีกปุ่มเขียนว่า ดำเนินการต่อ

คอนโทรลเลอร์จะถูกตัดการเชื่อมต่อ และข้อความต่อไปนี้จะปรากฏขึ้น

เลือก 'ตกลง'

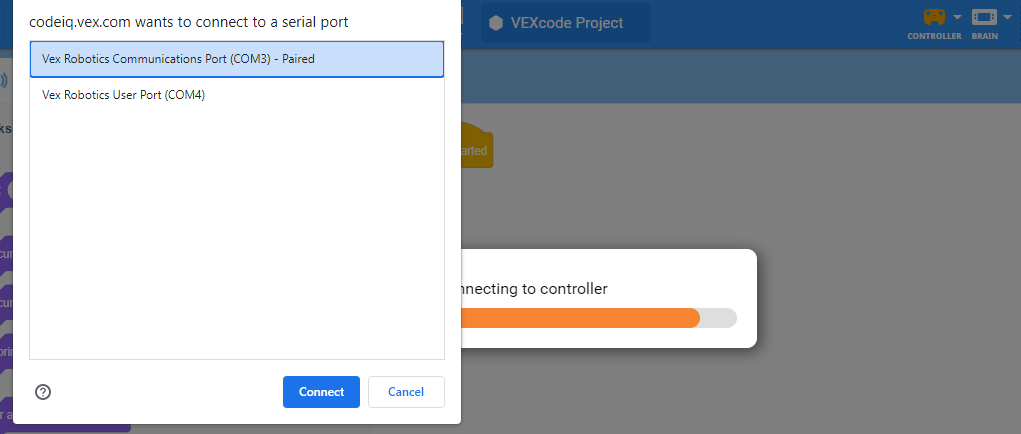

หน้าต่างการเชื่อมต่อเบราว์เซอร์ที่มีสองรายการ รายการหนึ่งอ่านว่า VEX Robotics Communications Port COM3 และอีกรายการหนึ่งอ่านว่า VEX Robotics User Port COM4 เลือกรายการที่มีชื่อว่าพอร์ตการสื่อสารแล้ว

ตัวควบคุมจะพยายามเชื่อมต่อใหม่

เลือกตัวควบคุม IQ ที่มีป้ายกำกับว่า "พอร์ตการสื่อสาร" จากรายการตัวควบคุมที่มีอยู่ จากนั้นเลือก "เชื่อมต่อ"

ข้อความแจ้งเตือนการอัปเดตวิทยุ VEXcode IQ พร้อมแถบความคืบหน้าและข้อความที่ระบุว่า กำลังอัปเดตวิทยุ

โปรดรอสักครู่ในขณะที่คอนโทรลเลอร์อัปเดต

การดำเนินการนี้อาจใช้เวลาสักครู่

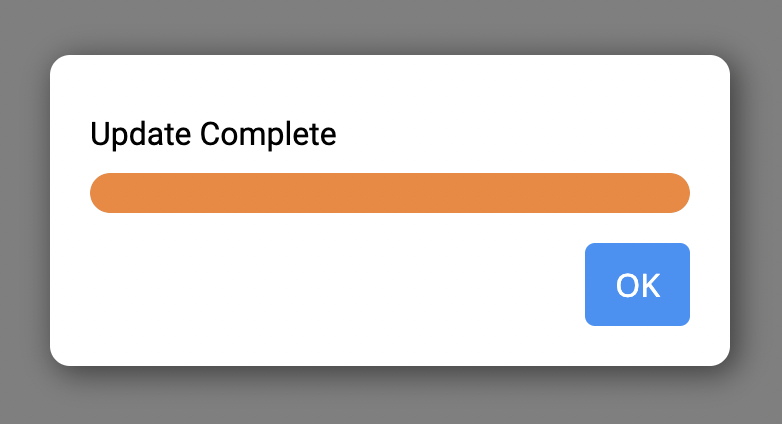

พรอมต์ VEXcode IQ Update Complete ที่แจ้งว่า Update Complete มีปุ่ม OK อยู่ข้างล่าง

ข้อความแจ้งจะปรากฏขึ้นเมื่อการอัปเดตเสร็จสิ้น

เลือก “ตกลง”

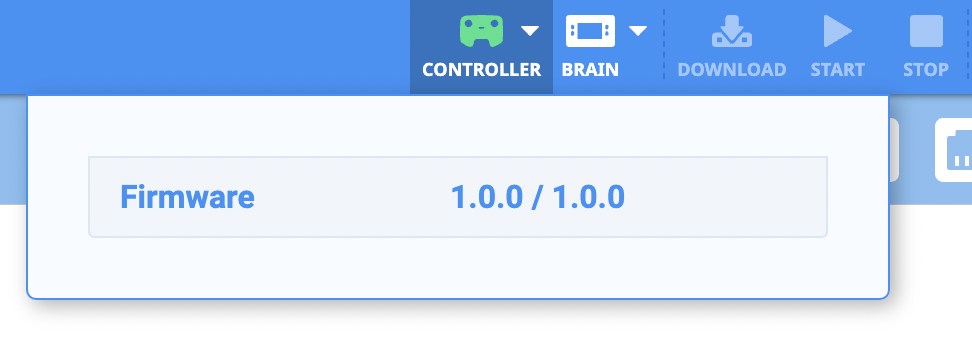

VEXcode IQ พร้อมไอคอนตัวควบคุมสีเขียวบนแถบเครื่องมือเพื่อระบุว่าเฟิร์มแวร์ของตัวควบคุมเป็นเวอร์ชันล่าสุดแล้ว

ขณะนี้เฟิร์มแวร์ตัวควบคุมได้รับการอัปเดตแล้ว และไอคอนตัวควบคุมในแถบเครื่องมือจะแสดงเป็นสีเขียว
