บทความนี้จะแนะนำวิธีการยึดสายรัดบน V5 Portable Competition Field ดูภาพเคลื่อนไหวด้านล่างเพื่อดูวิธียึดสายรัด หากต้องการทราบรายละเอียดขั้นตอนเพิ่มเติม โปรดอ่านบทความต่อ

ภาพหน้าจอที่แสดงการตั้งค่าหุ่นยนต์แข่งขัน V5 โดยเน้นที่ส่วนประกอบสำคัญและการกำหนดค่าเพื่อประสิทธิภาพสูงสุดในการแข่งขันหุ่นยนต์

เมื่อสร้างสนามแบบพกพา ตรวจสอบให้แน่ใจว่าสายรัดไนลอนที่มีตีนตุ๊กแกที่ปลายอยู่ในแนวที่ถูกต้อง โดยคว่ำด้านตีนตุ๊กแกลง คุณสามารถดูคำแนะนำใน สร้าง VEX V5 Portable Competition Field Perimeter Kit v2

ภาพแถบ Velcro ที่ใช้ในหุ่นยนต์แข่งขัน V5 ซึ่งแสดงให้เห็นพื้นผิวและคุณสมบัติการยึดเกาะ พร้อมทั้งเน้นถึงการประยุกต์ใช้ในการออกแบบและสร้างหุ่นยนต์

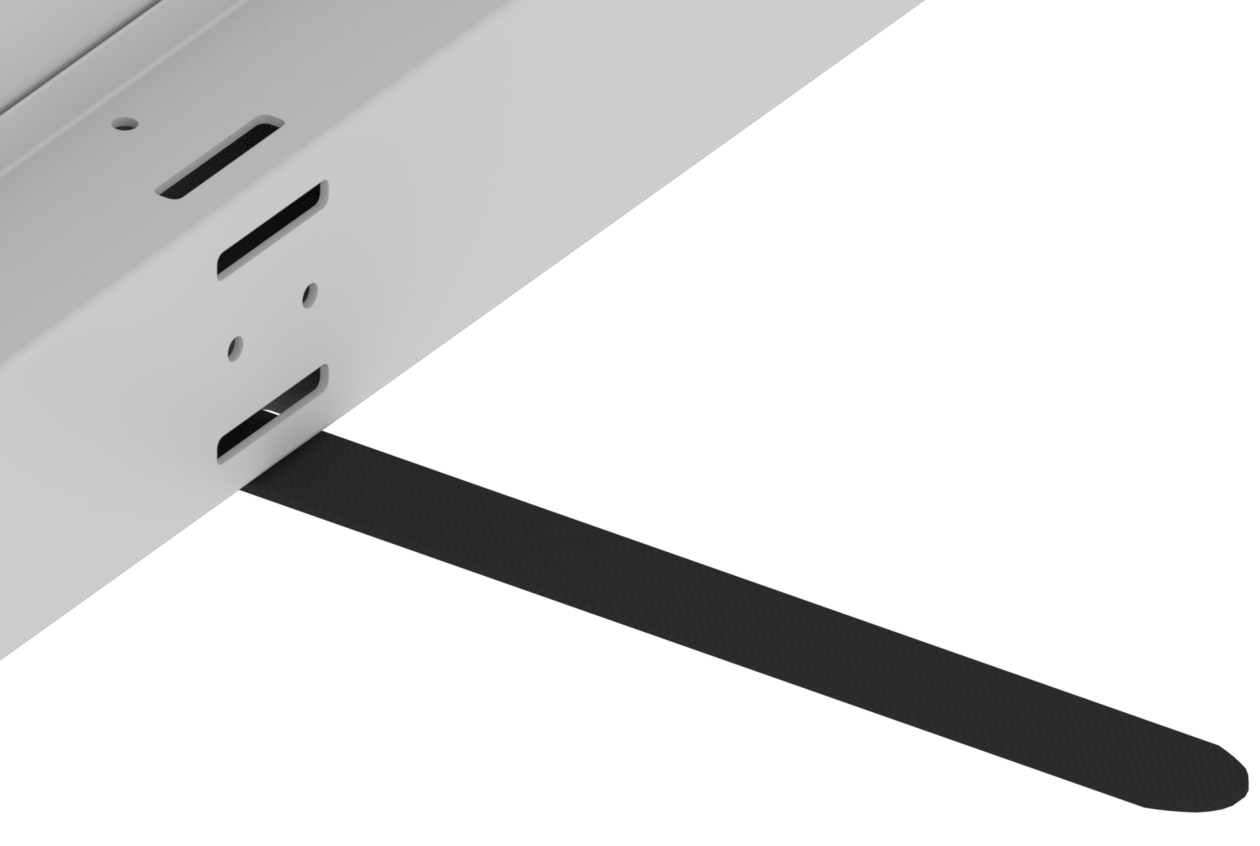

หลังจากสร้างกำแพงแล้ว สายรัดไนลอนควรมีลักษณะเช่นนี้ โดยให้เวลโครอยู่ด้านล่าง

หมายเหตุ: เพื่อให้ขั้นตอนต่อไปนี้ง่ายขึ้น ให้ใช้ปุ่มขับเคลื่อนแบบดาวเพื่อป้อนสายรัดผ่านช่อง

ภาพแถบ Velcro ที่ใช้ในหุ่นยนต์แข่งขัน V5 แสดงให้เห็นพื้นผิวและความยืดหยุ่นในการยึดส่วนประกอบต่างๆ ในการออกแบบหุ่นยนต์

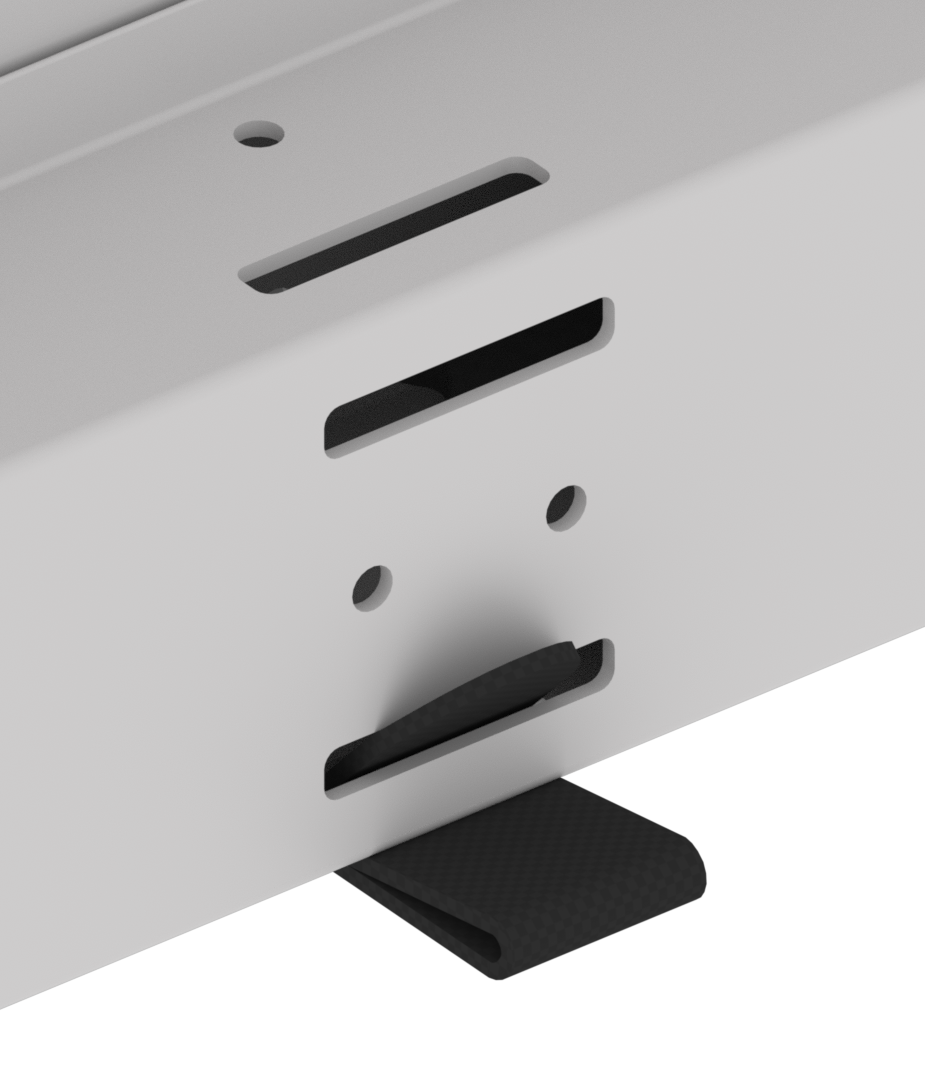

สอดสายรัดจากใต้ส่วนที่รีดเข้าไปในช่องด้านล่าง และสอดออกจากช่องด้านล่างที่ด้านหน้า

ภาพสายรัด Velcro ที่ใช้ในหุ่นยนต์แข่งขัน V5 แสดงให้เห็นการออกแบบและการประยุกต์ใช้ในการยึดส่วนประกอบเพื่อประสิทธิภาพและฟังก์ชันการทำงานที่เพิ่มขึ้นในการแข่งขันหุ่นยนต์

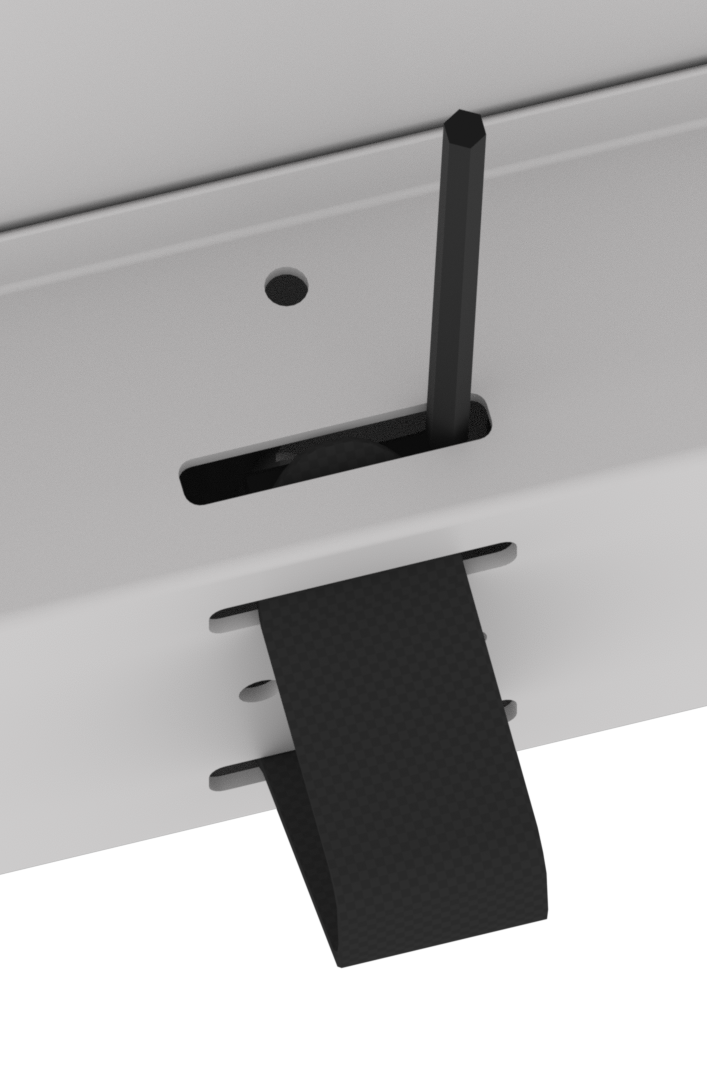

สอดสายรัดเข้าไปในช่องด้านบนด้านหน้า และออกจากช่องด้านบนของการอัดขึ้นรูป

รูปภาพของหุ่นยนต์แข่งขัน VEX V5 ที่แสดงระบบการติดแบบ Velcro แสดงให้เห็นการออกแบบและการใช้งานสำหรับหุ่นยนต์แข่งขัน

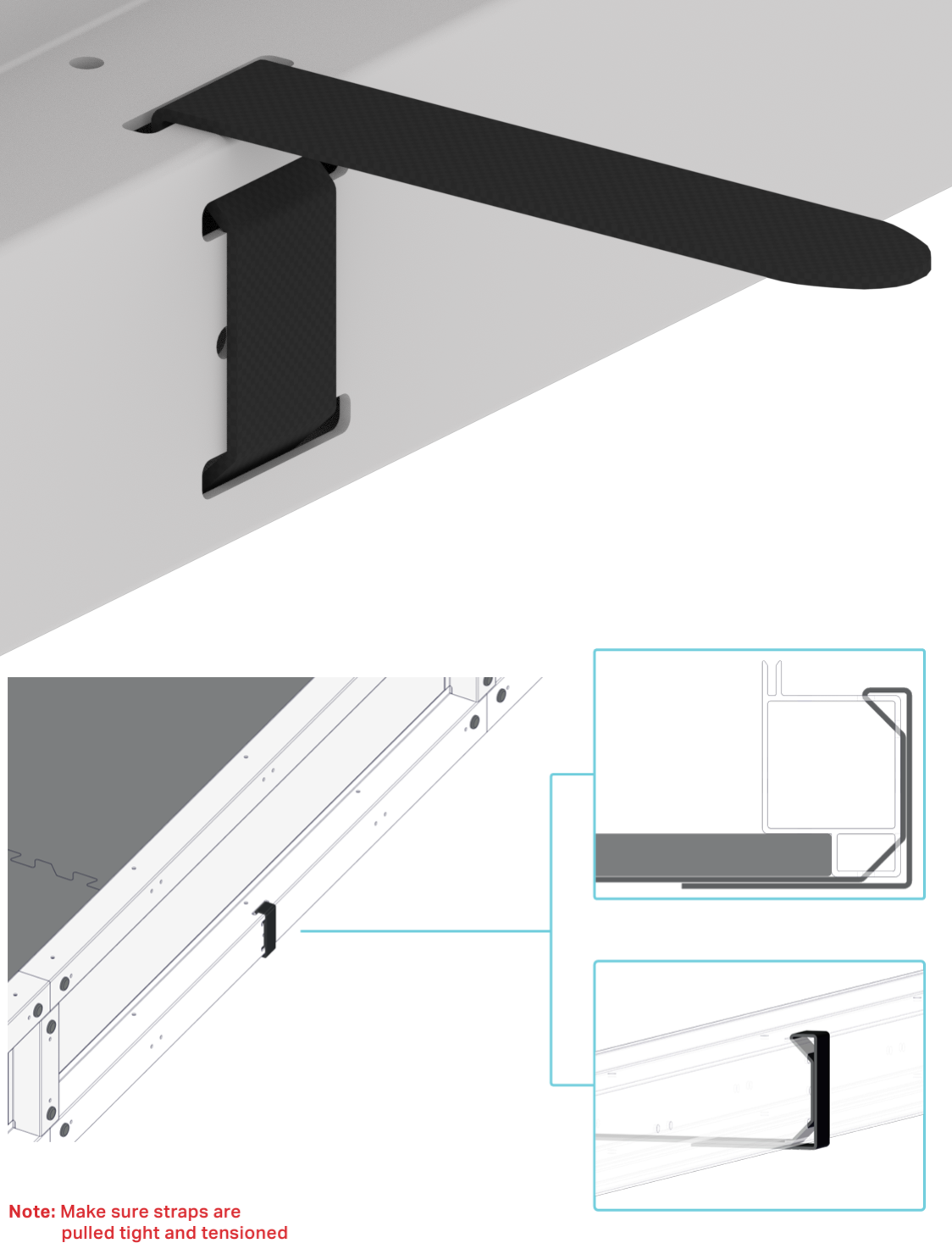

ดึงสายรัดให้แน่นที่สุดเท่าที่จะทำได้ ตรวจสอบให้แน่ใจว่ากระเบื้องสนามอยู่ใต้ปากของการอัดขึ้นรูปตามที่แสดงในภาพที่สอง

แผนภาพระบบการติดแบบ Velcro ที่ใช้ในหุ่นยนต์แข่งขัน V5 แสดงให้เห็นส่วนประกอบและการจัดเรียงเพื่อประสิทธิภาพสูงสุดในการแข่งขันหุ่นยนต์

ใช้ตีนตุ๊กแกเพื่อยึดสายรัดให้เข้าที่ โดยเก็บส่วนที่เกินไว้ใต้สนาม
