ใช้เวลาเพียงไม่กี่ขั้นตอนในการเชื่อมต่อ VEX IQ Controller กับ VEXcode IQ บนเว็บบนอุปกรณ์ Mac

วิธีการเชื่อมต่อ VEX IQ Controller จาก VEXcode IQ บนเว็บบนอุปกรณ์ Mac

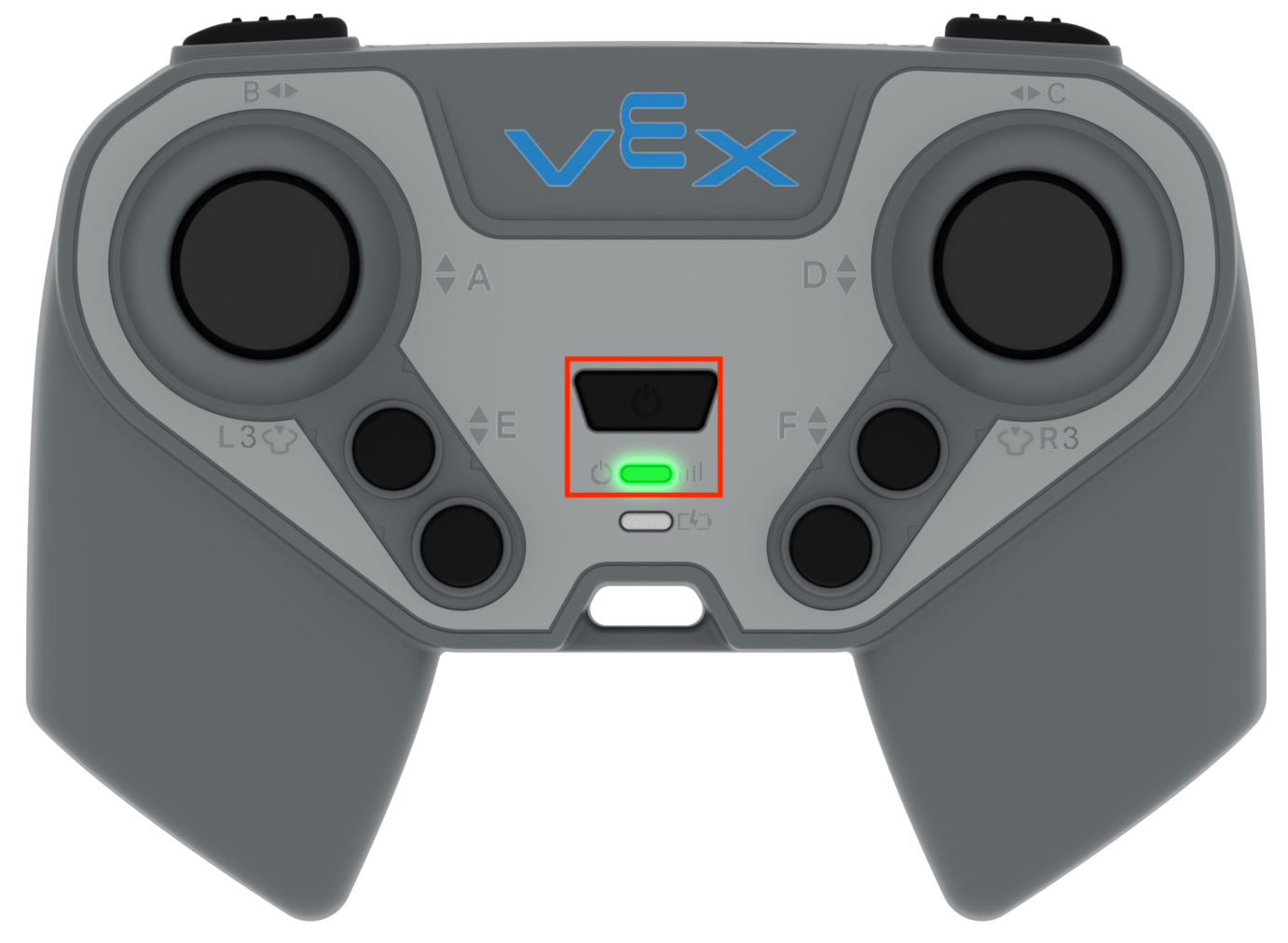

ตัวควบคุม IQ พร้อมไฟ LED แสดงสถานะการชาร์จเรืองแสงสีเขียวและไฮไลท์

Tโกศบนตัวควบคุมโดยการกดปุ่มเปิด/ปิดบนตัวควบคุมจนกระทั่งไฟแสดงสถานะเปิด/ปิดเปลี่ยนเป็นสีเขียว

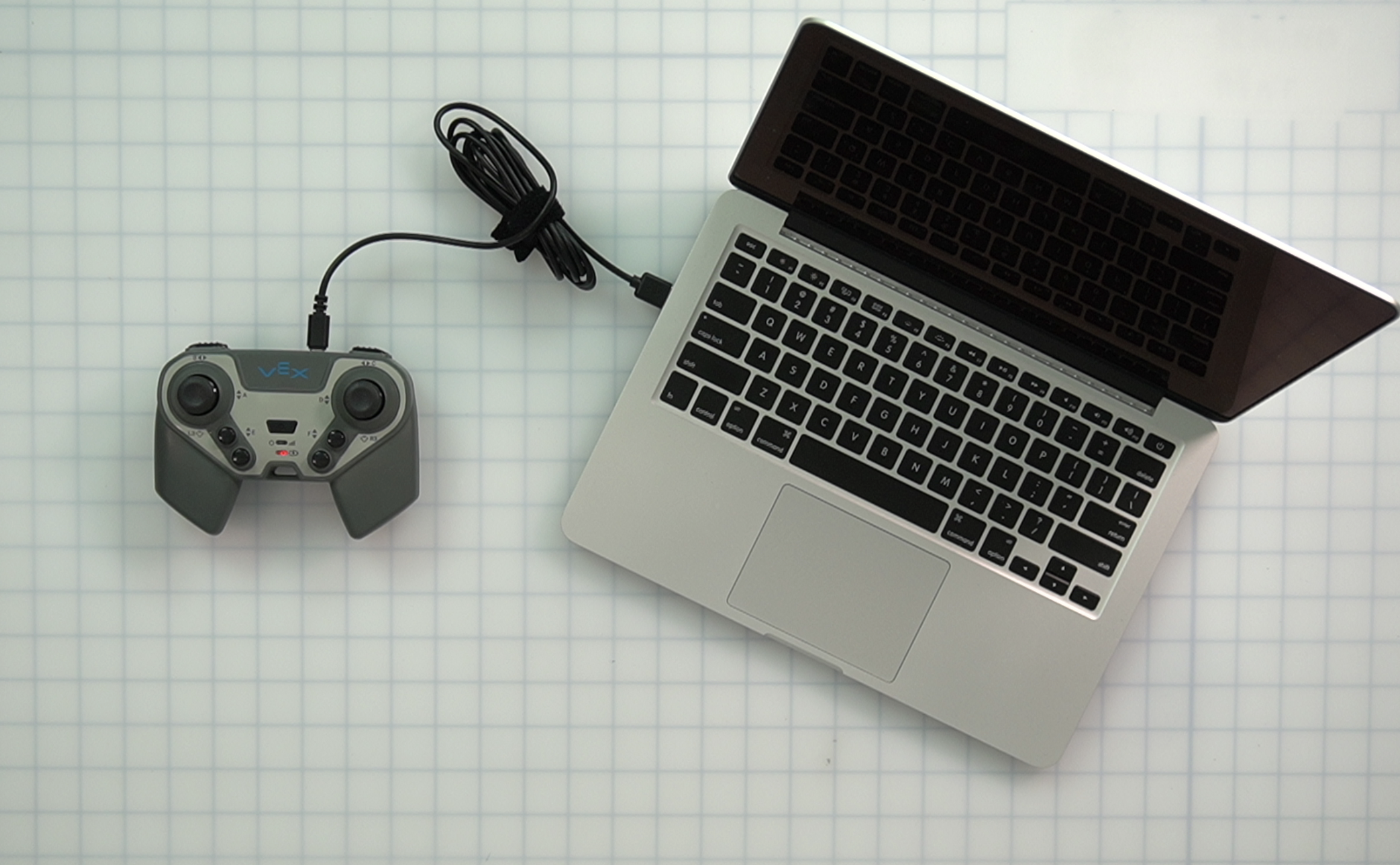

ตัวควบคุมที่เชื่อมต่อกับคอมพิวเตอร์แล็ปท็อปโดยใช้สาย USB

เชื่อมต่อตัวควบคุม IQ เข้ากับอุปกรณ์ Mac ของคุณโดยใช้สายเคเบิล USB-C

หมายเหตุ:ตัวควบคุม IQ ของคุณต้องเสียบอยู่กับอุปกรณ์ Mac ของคุณตลอดกระบวนการเชื่อมต่อ

แถบเครื่องมือ VEXcode IQ พร้อมไอคอนตัวควบคุมที่เน้นไว้ทางด้านซ้ายของไอคอนสมอง

เปิดตัว VEXcode IQ บนเว็บโดยไปที่ codeiq.vex.com

เลือกไอคอนตัวควบคุมในแถบเครื่องมือ

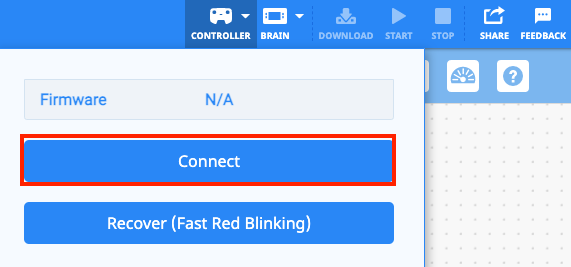

VEXcode IQ พร้อมเมนูแบบดรอปดาวน์ตัวควบคุมที่เปิดอยู่และปุ่มเชื่อมต่อที่ถูกเน้นไว้

เลือก 'เชื่อมต่อ'

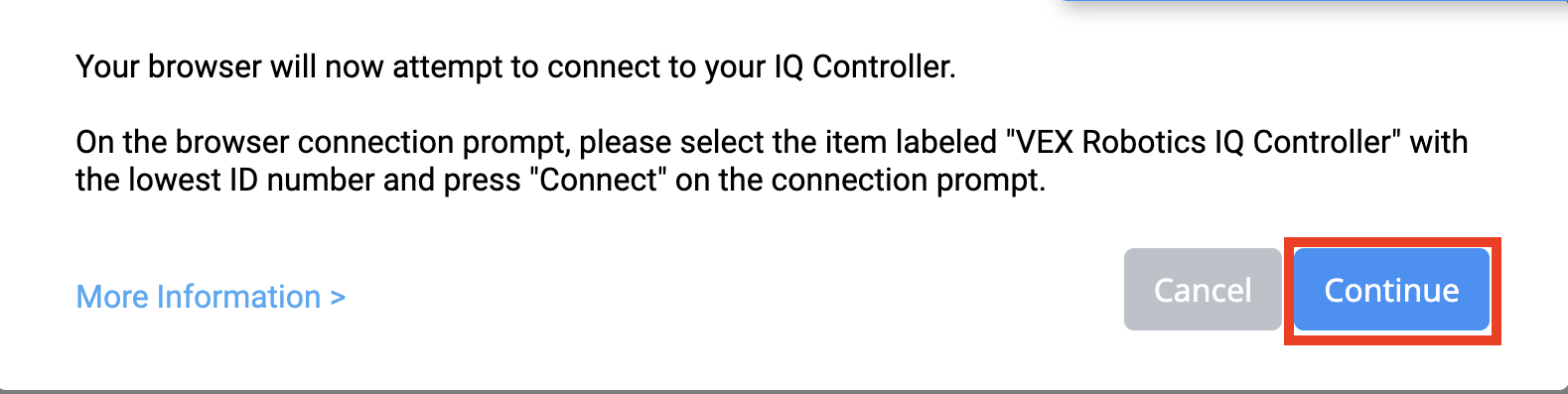

กล่องข้อความจะปรากฏขึ้นและอธิบายว่าคุณควรเลือกคอนโทรลเลอร์ที่มีหมายเลข ID ต่ำที่สุด เลือก 'ดำเนินการต่อ' ในกล่องข้อความเพื่อเปิดหน้าต่างการเชื่อมต่อ

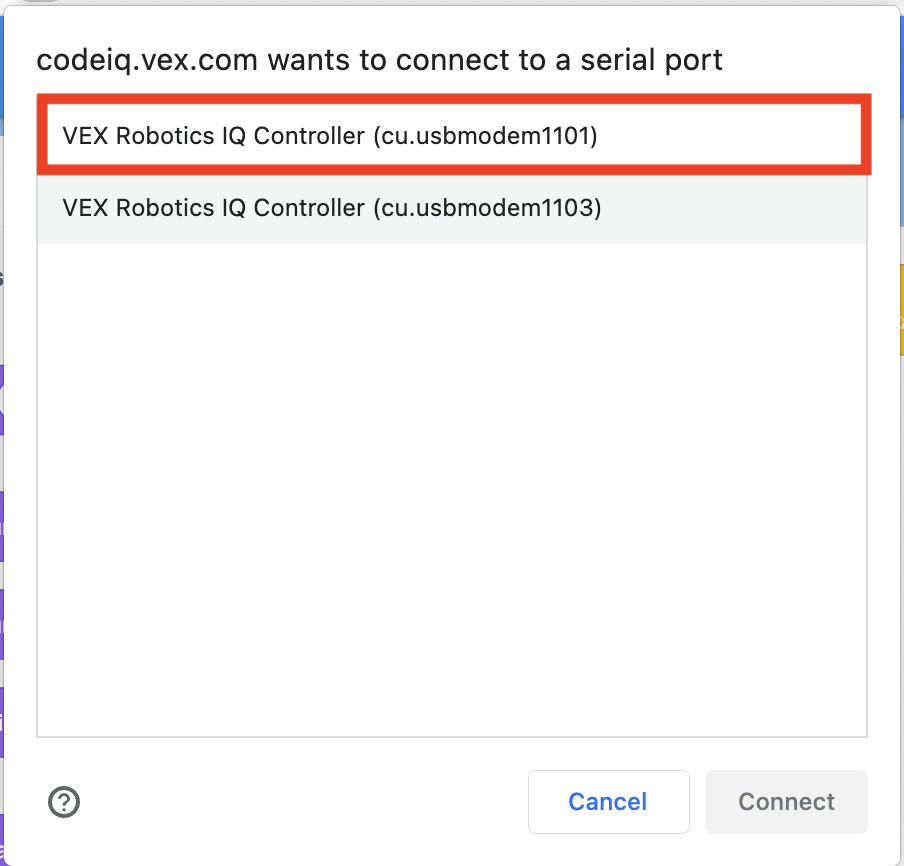

หน้าต่างการเชื่อมต่อเบราว์เซอร์ที่มีสองรายการชื่อว่า VEX Robotics IQ Controller รายการหนึ่งมีหมายเลข ID 1101 และอีกรายการหนึ่งมีหมายเลข ID 1103 รายการที่มีหมายเลข ID 1101 จะถูกไฮไลต์

เลือกตัวควบคุม IQ ที่มีหมายเลข ID ต่ำที่สุดจากรายการตัวควบคุมที่มีอยู่

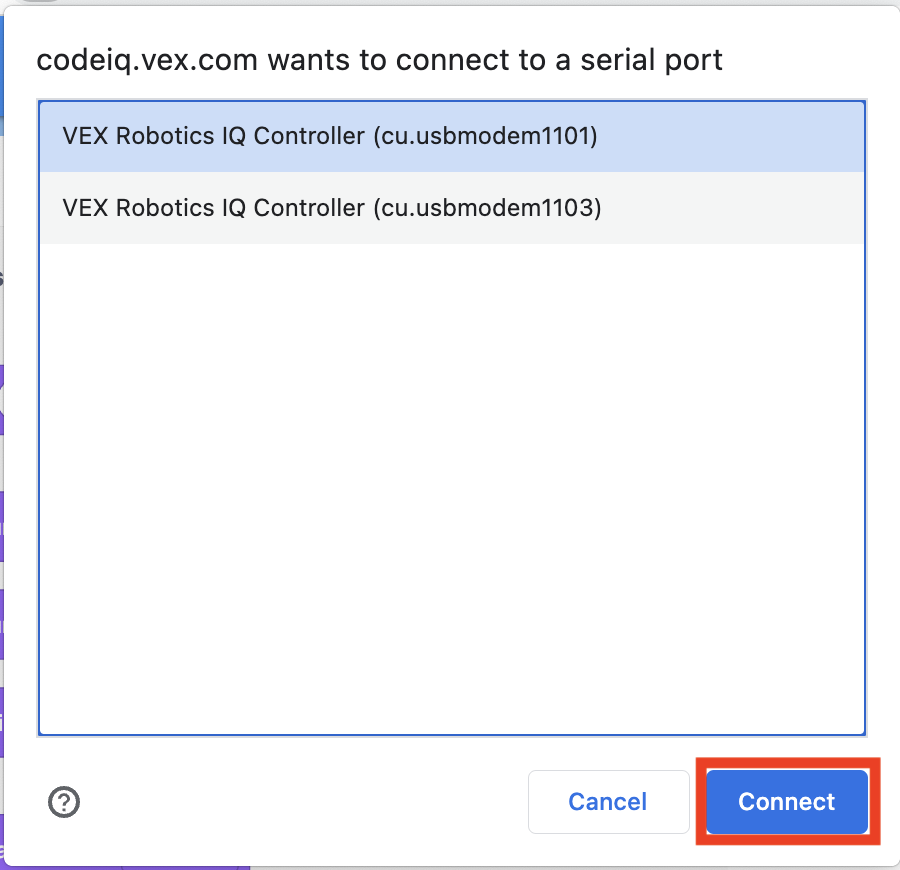

หน้าต่างการเชื่อมต่อเบราว์เซอร์ โดยเลือกรายการที่มีหมายเลข ID 1101 ด้านล่างนี้ปุ่มเชื่อมต่อจะถูกเน้นไว้

เลือกปุ่ม 'เชื่อมต่อ' เมื่อคุณเลือกหมายเลขต่ำสุดIQ Controller ID แล้ว

แถบเครื่องมือ VEXcode IQ พร้อมไอคอนตัวควบคุมสีเขียวที่เน้นไว้ แสดงว่าตัวควบคุมเชื่อมต่ออยู่

เมื่อเชื่อมต่อ IQ Controller สำเร็จแล้ว ไอคอน Controller จะเปลี่ยนเป็นสีเขียว

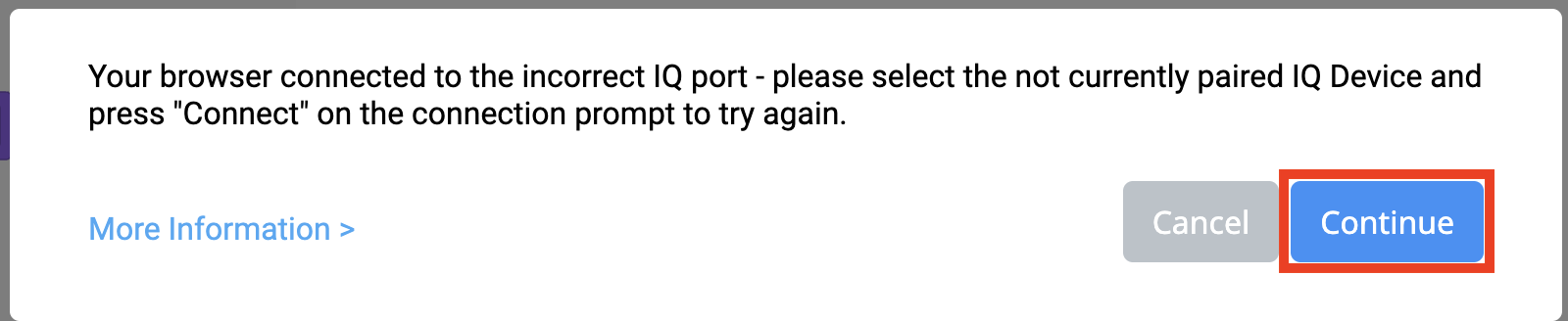

ข้อความแจ้งเตือนการเชื่อมต่อเบราว์เซอร์ VEXcode IQ ที่ระบุว่า เบราว์เซอร์ของคุณเชื่อมต่อกับพอร์ต IQ ที่ไม่ถูกต้อง โปรดเลือกอุปกรณ์ IQ ที่ไม่ได้จับคู่ในปัจจุบัน และกดเชื่อมต่อในข้อความแจ้งเตือนการเชื่อมต่อเพื่อลองอีกครั้ง มีลิงค์สำหรับข้อมูลเพิ่มเติมด้านล่าง ด้านล่างยังมีปุ่มอีกสองปุ่ม โดยปุ่มหนึ่งเขียนว่า ยกเลิก และอีกปุ่มเขียนว่า ดำเนินการต่อ ปุ่มดำเนินการต่อถูกไฮไลท์

หากการเชื่อมต่อไม่สำเร็จ กล่องข้อความอื่นจะปรากฏขึ้นและแจ้งให้คุณเลือกตัวควบคุมด้วยหมายเลข ID อื่น

วิธียกเลิกการเชื่อมต่อ VEX IQ Controller จาก VEXcode IQ บนเว็บบน Mac

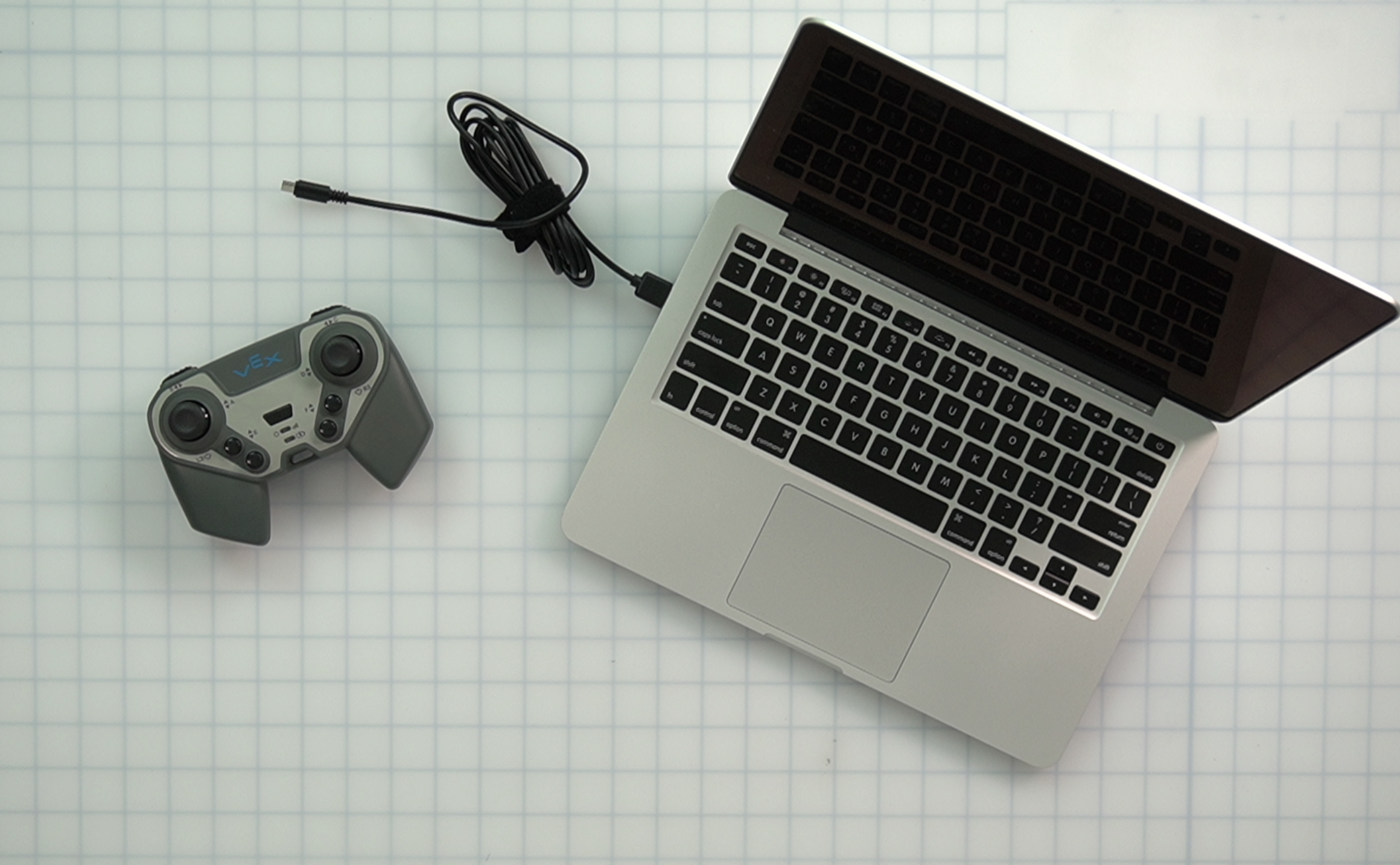

ตัวควบคุมและแล็ปท็อปที่เคยเชื่อมต่อด้วยสาย USB ตอนนี้สาย USB ได้ถูกถอดออกจากตัวควบคุมแล้ว

หากต้องการยกเลิกการเชื่อมต่ออุปกรณ์ของคุณจากตัวควบคุม IQ ให้ถอดสายเคเบิล USB-C ออกจากอุปกรณ์ของคุณหรือตัวควบคุม IQ

เปิด IQ Controller โดยเน้นปุ่มเปิด/ปิดไว้

คุณยังสามารถยกเลิกการเชื่อมต่อ IQ Controller จาก VEXcode IQ บนเว็บได้โดยการปิดคอนโทรลเลอร์

ปิดคอนโทรลเลอร์โดยกดปุ่มเปิด/ปิดค้างไว้จนกว่าไฟแสดงสถานะบนคอนโทรลเลอร์จะดับลง
