การติดตั้งขาตั้งมอนิเตอร์ภาคสนามกับสนามแข่งขันแบบพกพา V5

บทความนี้จะแนะนำวิธีติดตั้งขาตั้ง Field Monitor ให้กับ V5 Portable Competition Field


1. รวบรวมฮาร์ดแวร์สำหรับติดตั้งขาตั้ง

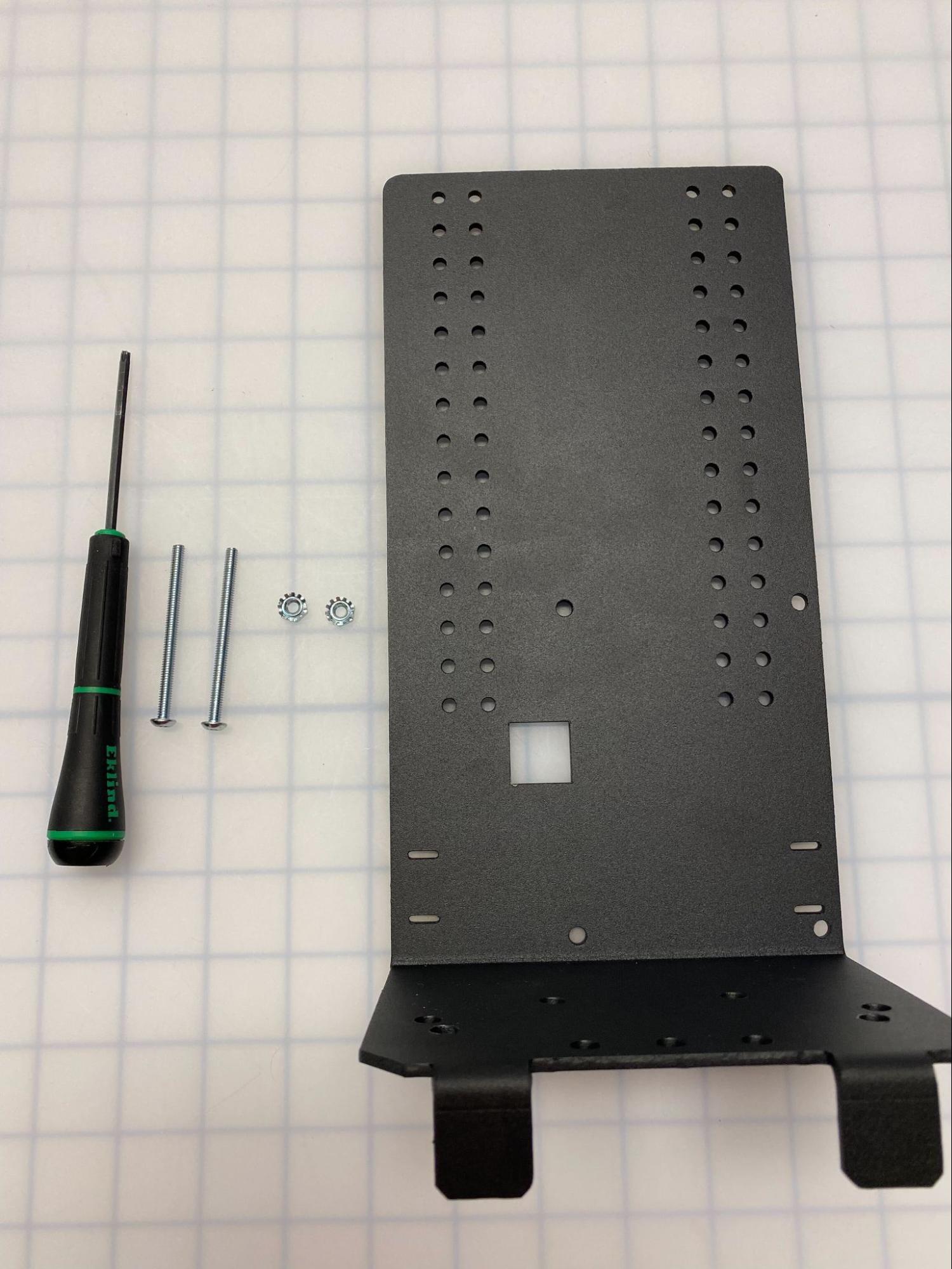

การติดตั้งขาตั้งมอนิเตอร์ภาคสนามกับฮาร์ดแวร์ภาคสนามแบบพกพาที่จำเป็น:

  • สกรูสตาร์ไดรฟ์ 8-32 x 2.25” - จำนวน 2
  • ถั่วไนล็อค - จำนวน 2
  • ไขควง T15


2. รวบรวมฮาร์ดแวร์สำหรับติดตั้งจอภาพ

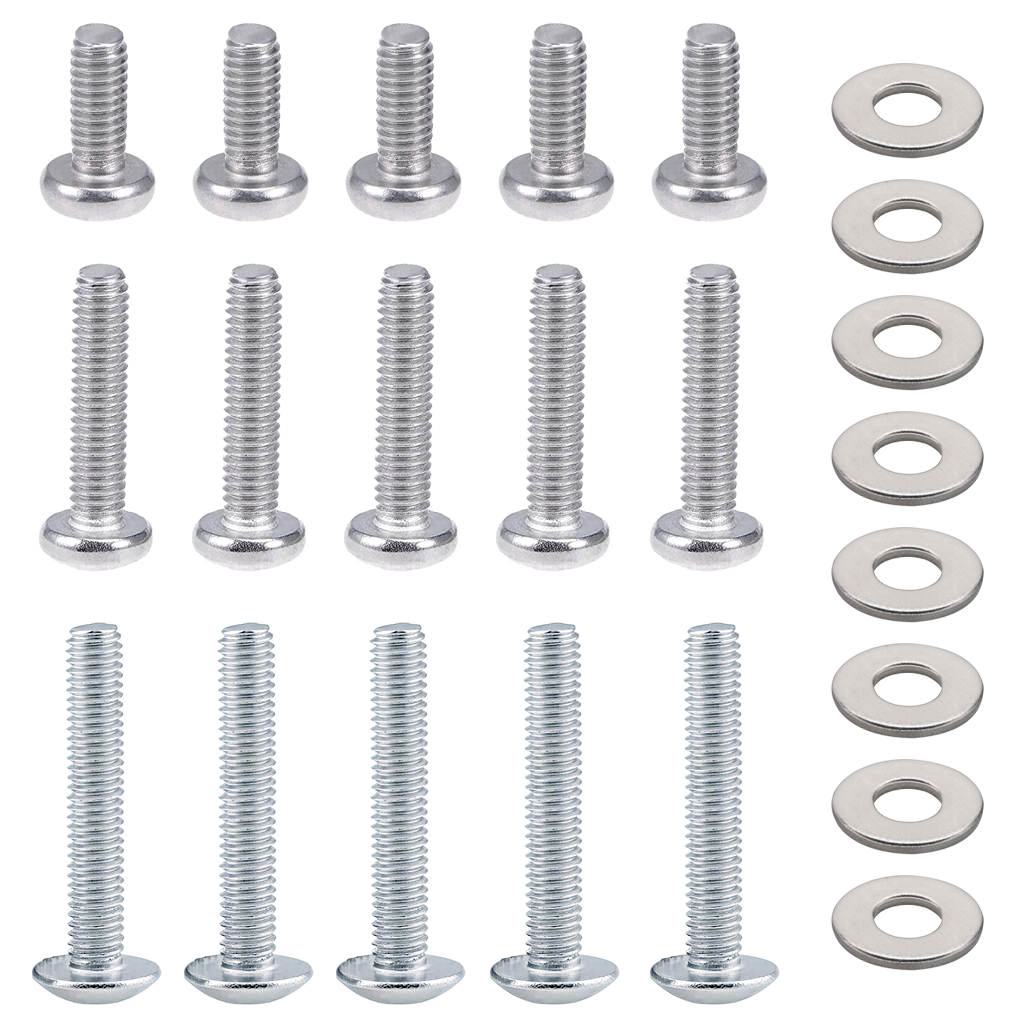

จำเป็นต้องติดตั้งจอภาพเข้ากับฮาร์ดแวร์ขาตั้งจอภาพภาคสนาม:

  • ฮาร์ดแวร์ติดตั้งจอภาพ VESA ที่ได้มาตรฐาน
  • สกรู M4 x .7 x 10 มม. - จำนวน 5
  • สกรู M4 x .7 x 18 มม. - จำนวน 5
  • สกรู M4 x .7 x 25 มม. - จำนวน 5
  • ตัวเว้นวรรค - จำนวน 8
  • ไขควงหัวแฉก

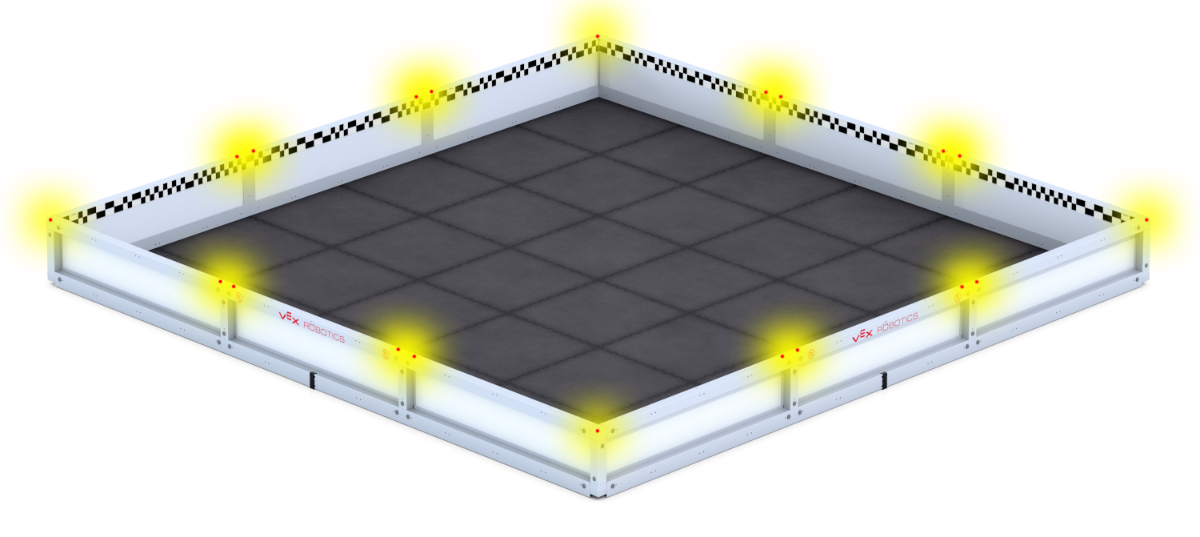

3. กำหนดตำแหน่งที่จะติดขาตั้งมอนิเตอร์ภาคสนาม

  • ขาตั้งจอมอนิเตอร์ภาคสนามสามารถติดเข้ากับมุมหรือขอบใดก็ได้ด้วยขั้วต่อแบบ T


4. เมื่อกำหนดตำแหน่งได้แล้ว ให้วางน็อตไนล็อคลงในช่องน็อตที่ขั้วต่อมุมหรือขั้วต่อตัว T

  • ในการดำเนินการนี้ ให้แกะส่วนที่ยื่นออกมาจากขั้วต่อออกเพื่อให้เห็นช่องน็อต

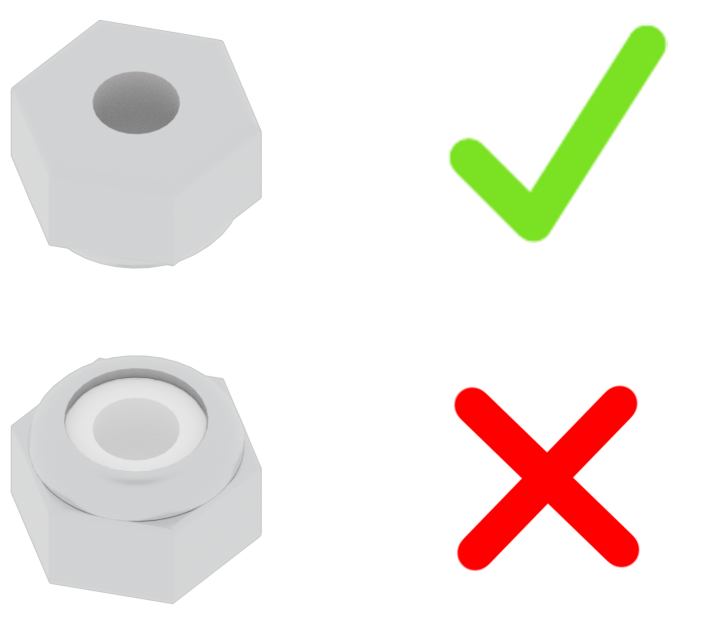

หมายเหตุ: ตรวจสอบให้แน่ใจว่าใส่น็อต nylock ในทิศทางที่ถูกต้อง

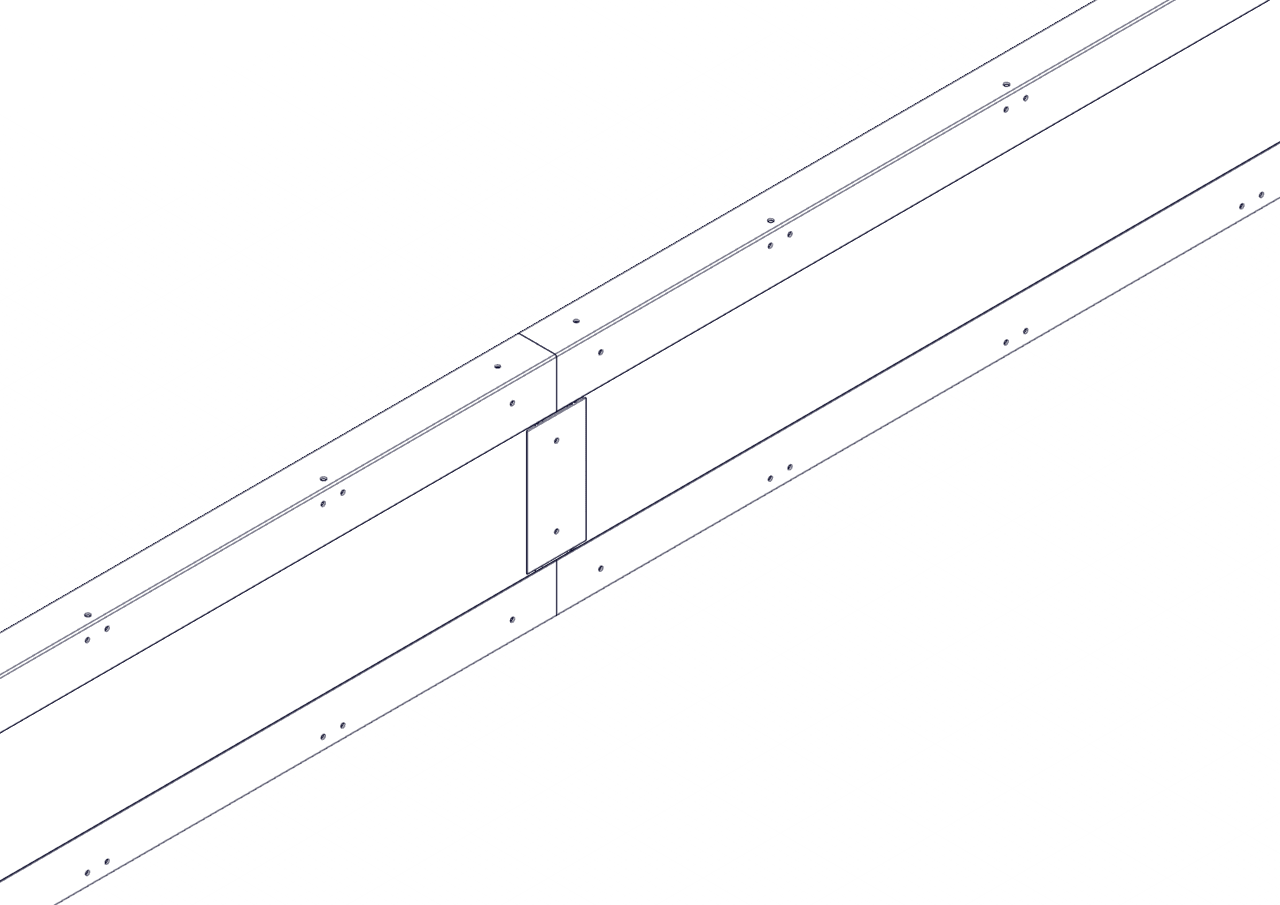

5. เชื่อมต่อการอัดขึ้นรูปกลับเข้ากับขั้วต่อ

  • ตรวจสอบให้แน่ใจว่าน็อตอยู่ในกระเป๋าน็อต

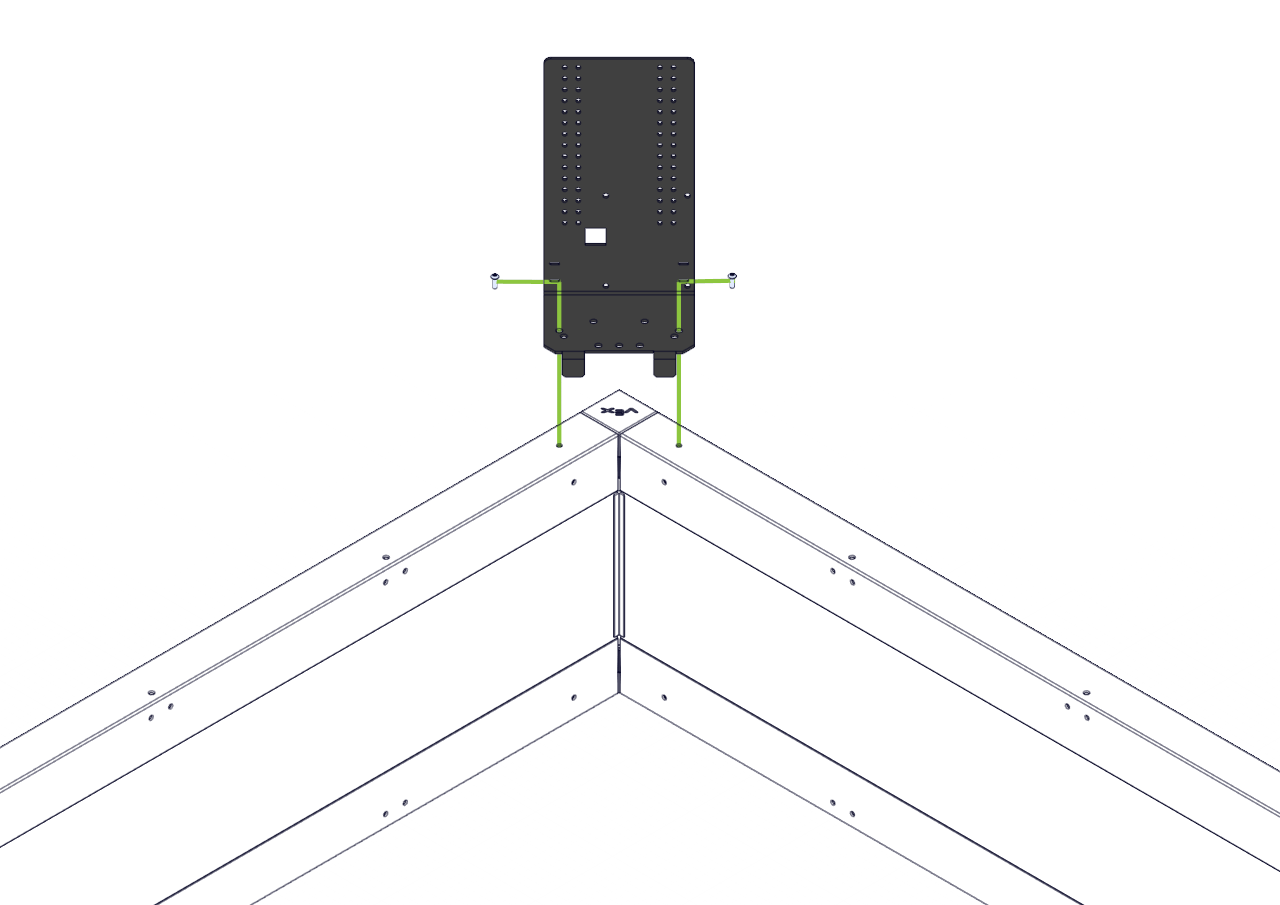

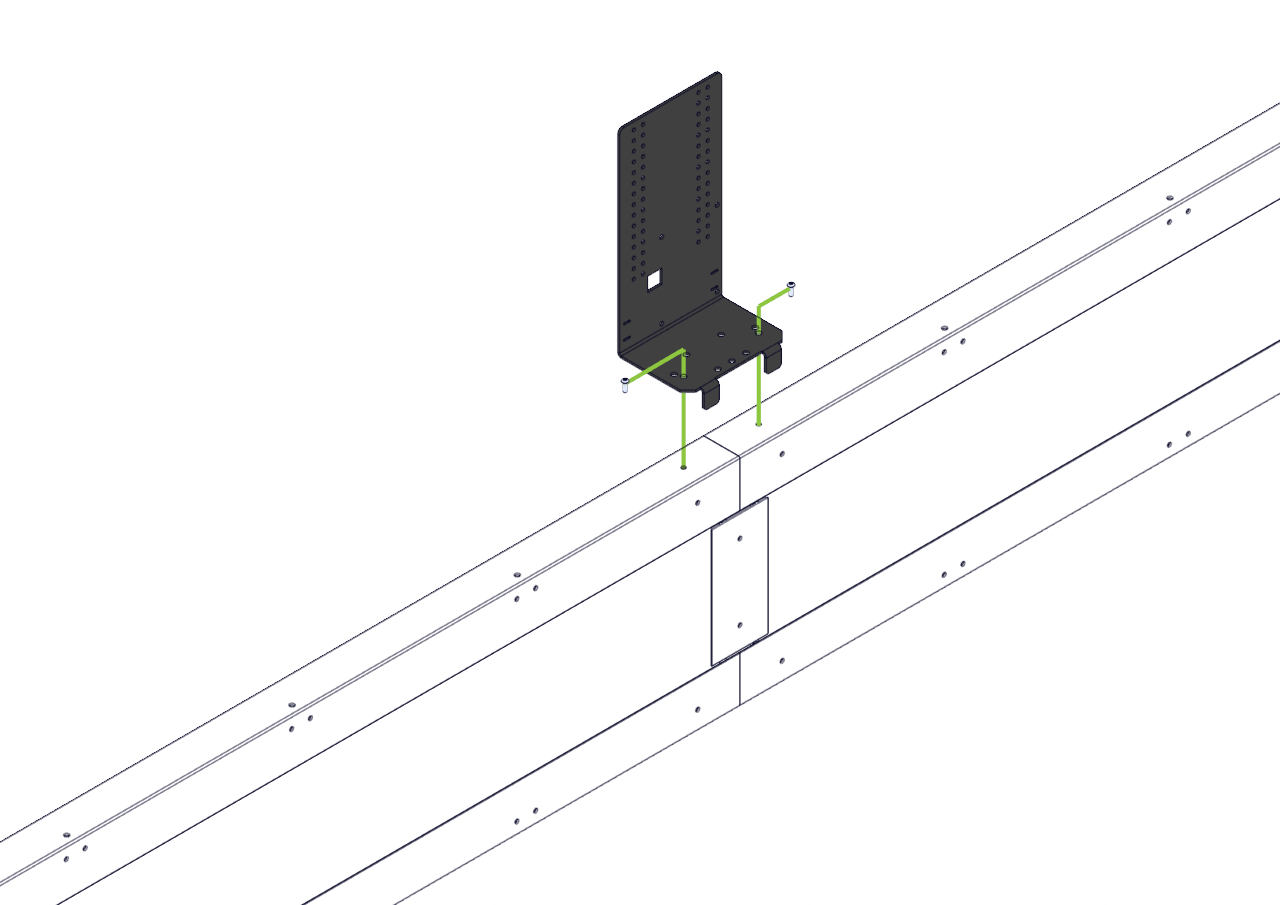

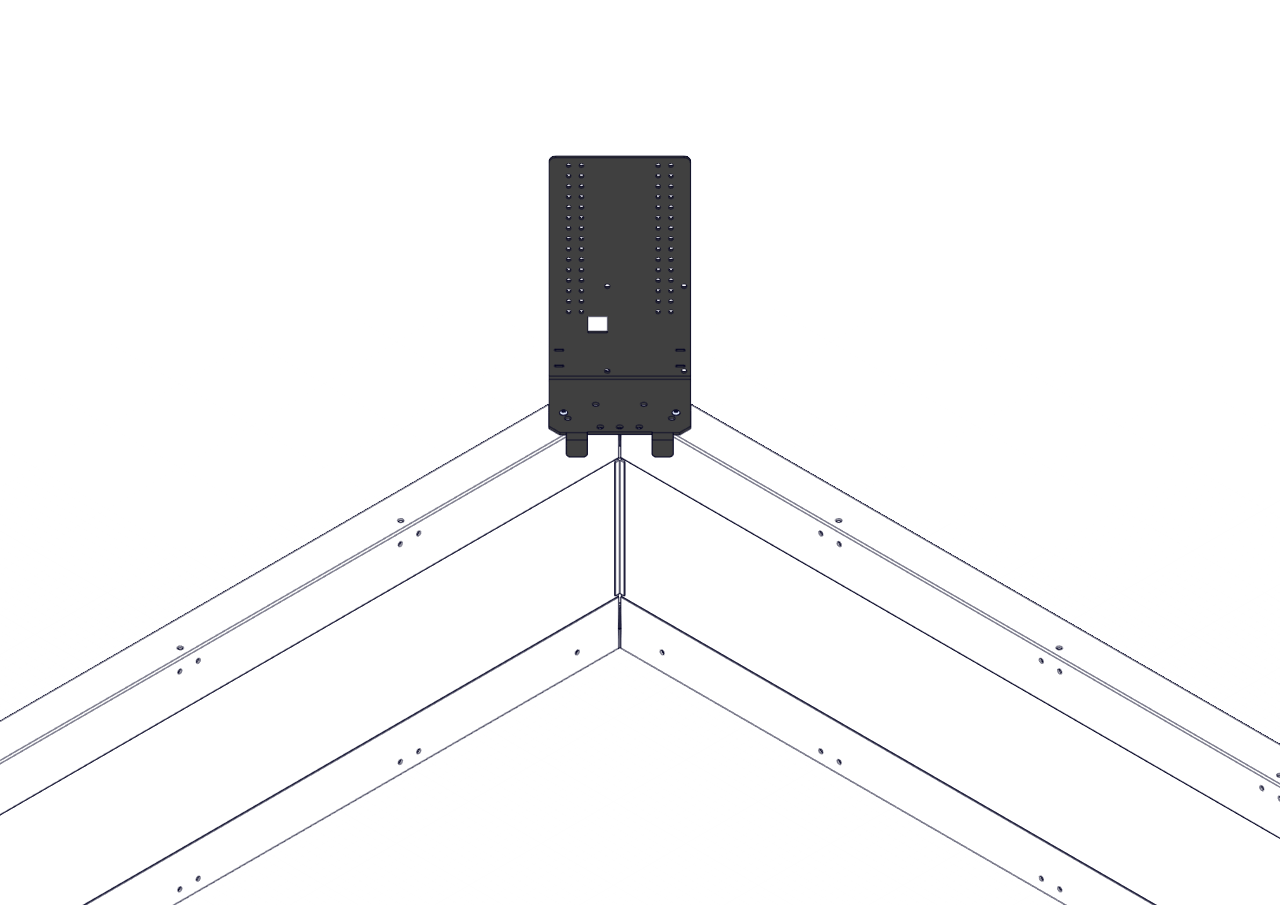

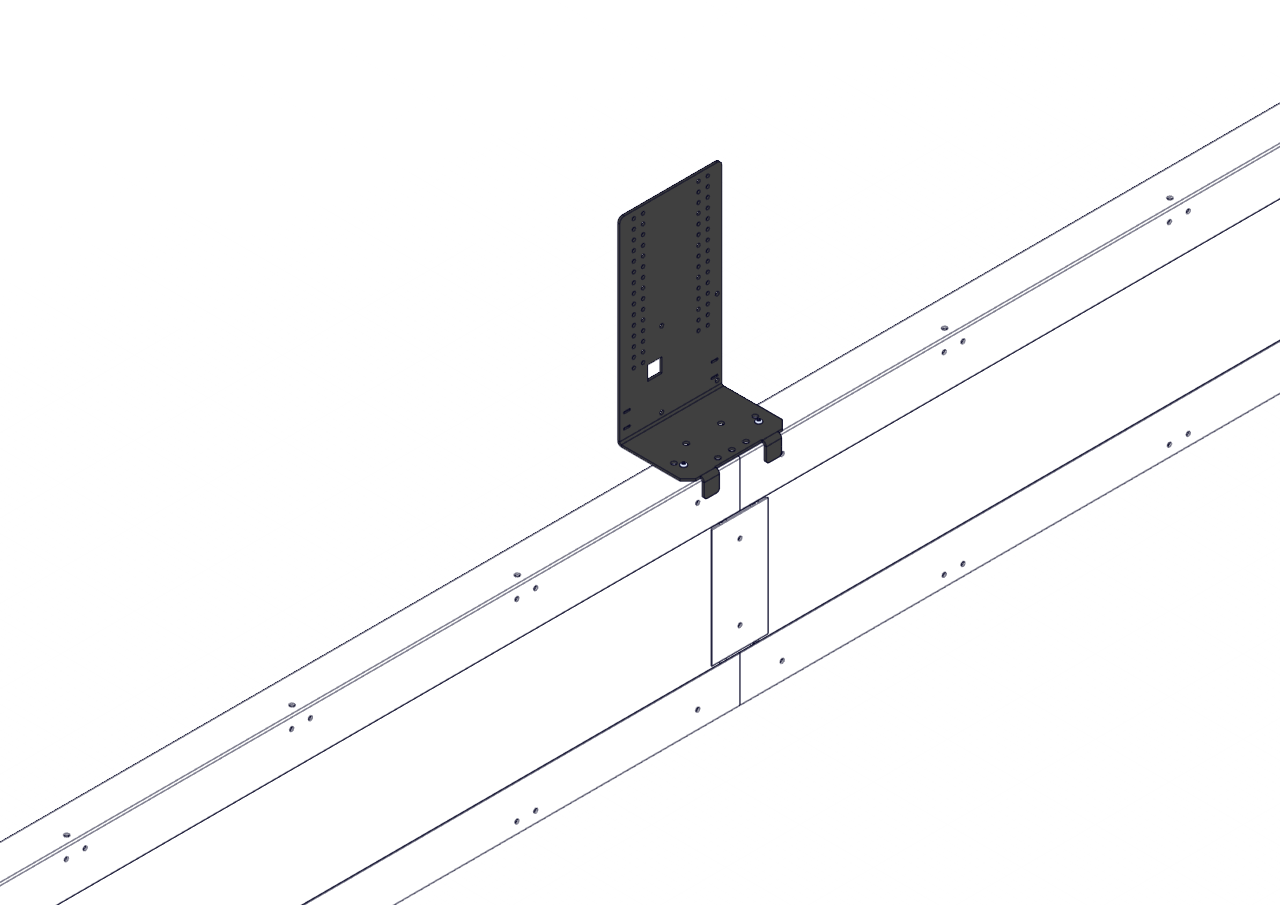

6. วางขาตั้งมอนิเตอร์ภาคสนามบนส่วนอัดขึ้นรูป

  • ติดขาตั้งด้วยสกรูตัวขับดาวสองตัว
  • ตรวจสอบให้แน่ใจว่าขันสกรูแน่นดีแล้ว และขาตั้งมอนิเตอร์ภาคสนามแน่นหนา

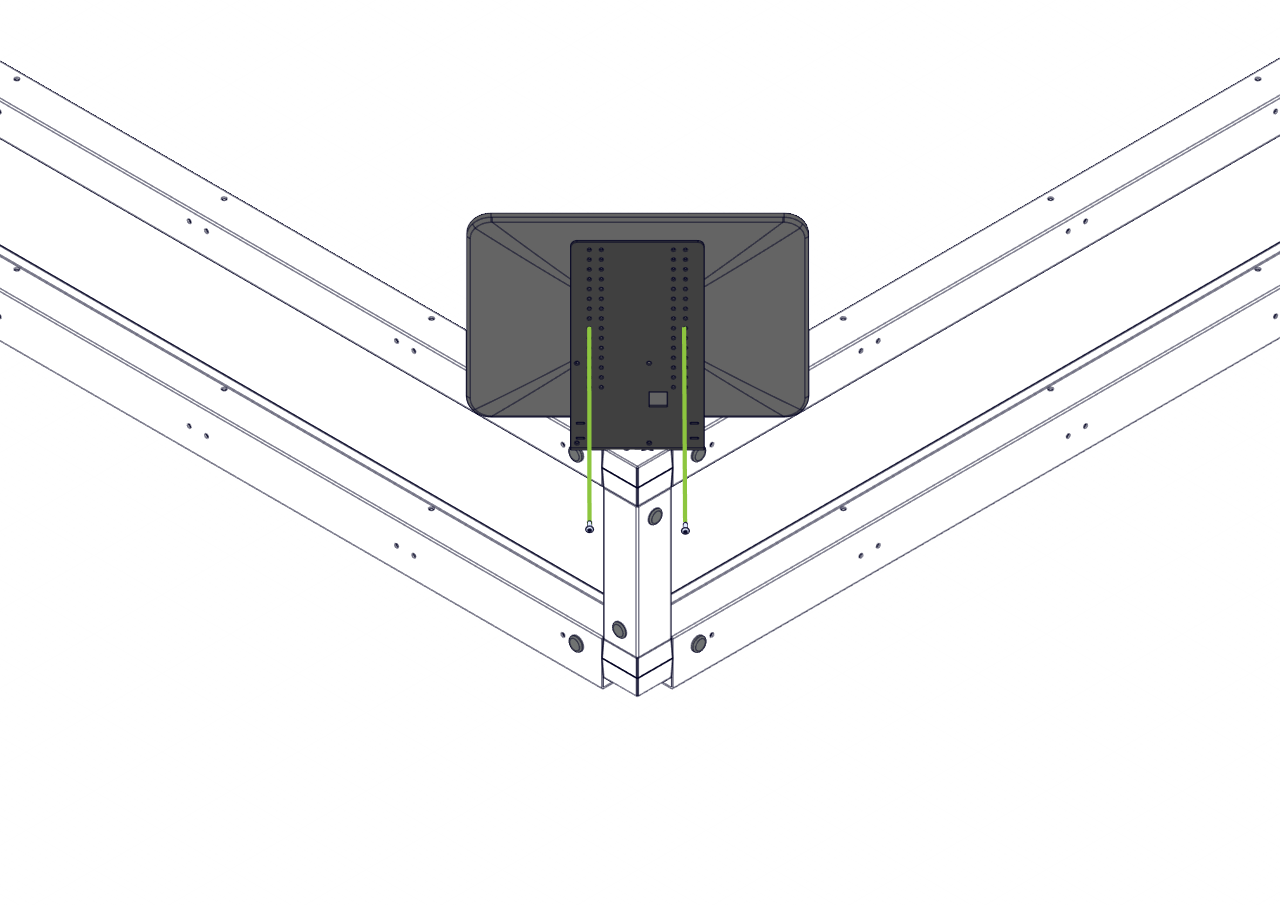

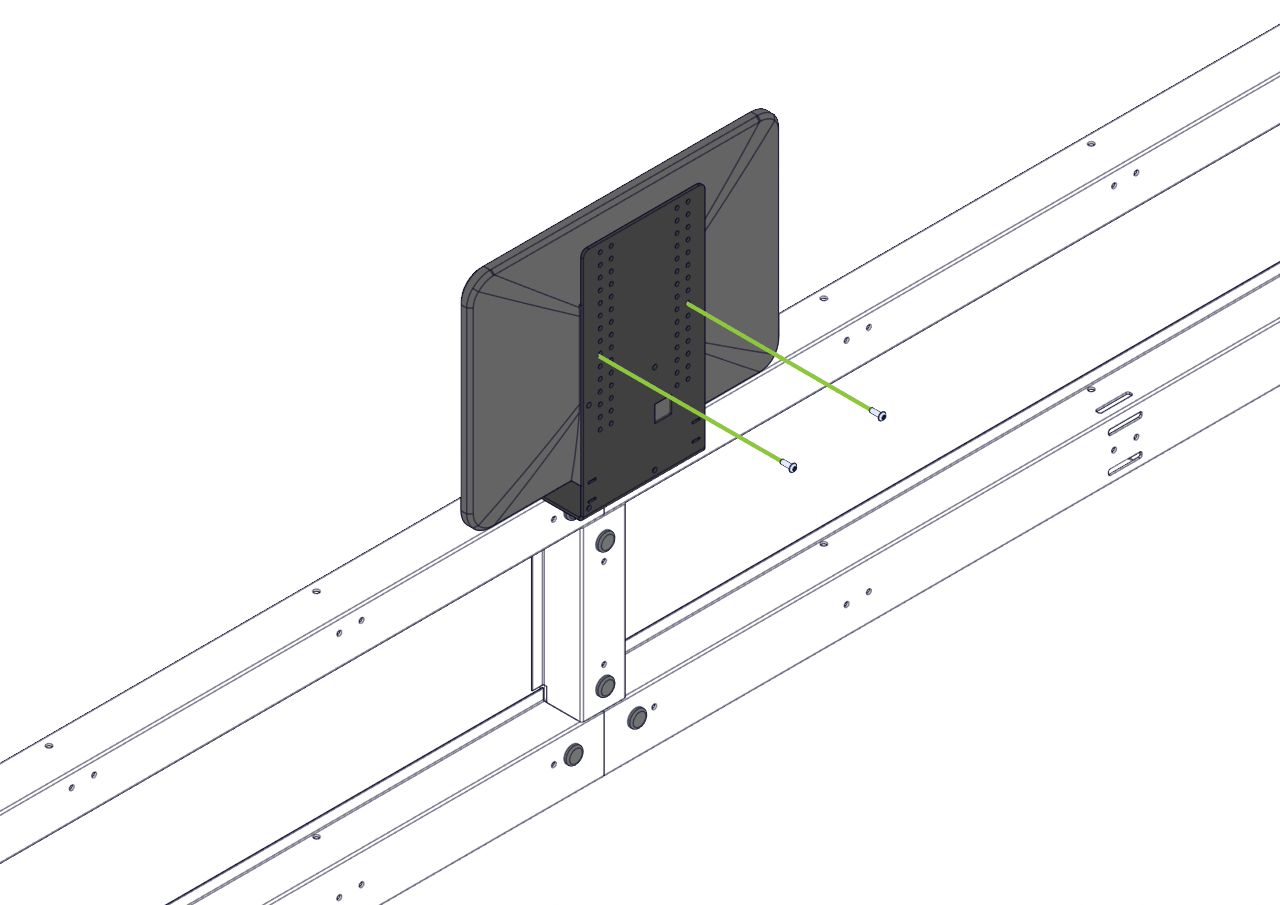

7. ใช้ฮาร์ดแวร์ยึดจอภาพ VESA มาตรฐาน ติดจอภาพเข้ากับขาตั้งจอภาพภาคสนาม

  • จอภาพควรหันหน้าเข้าสู่สนาม

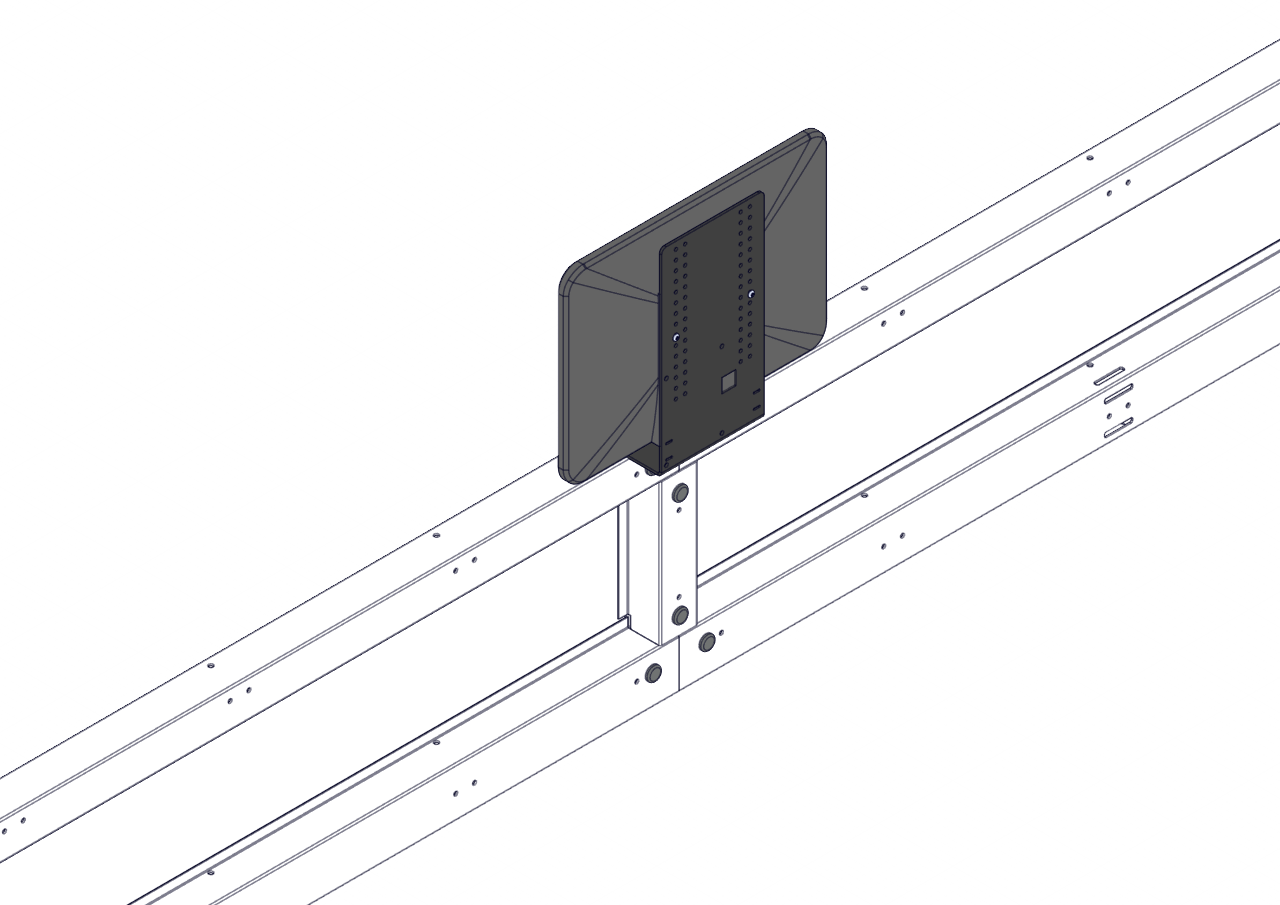

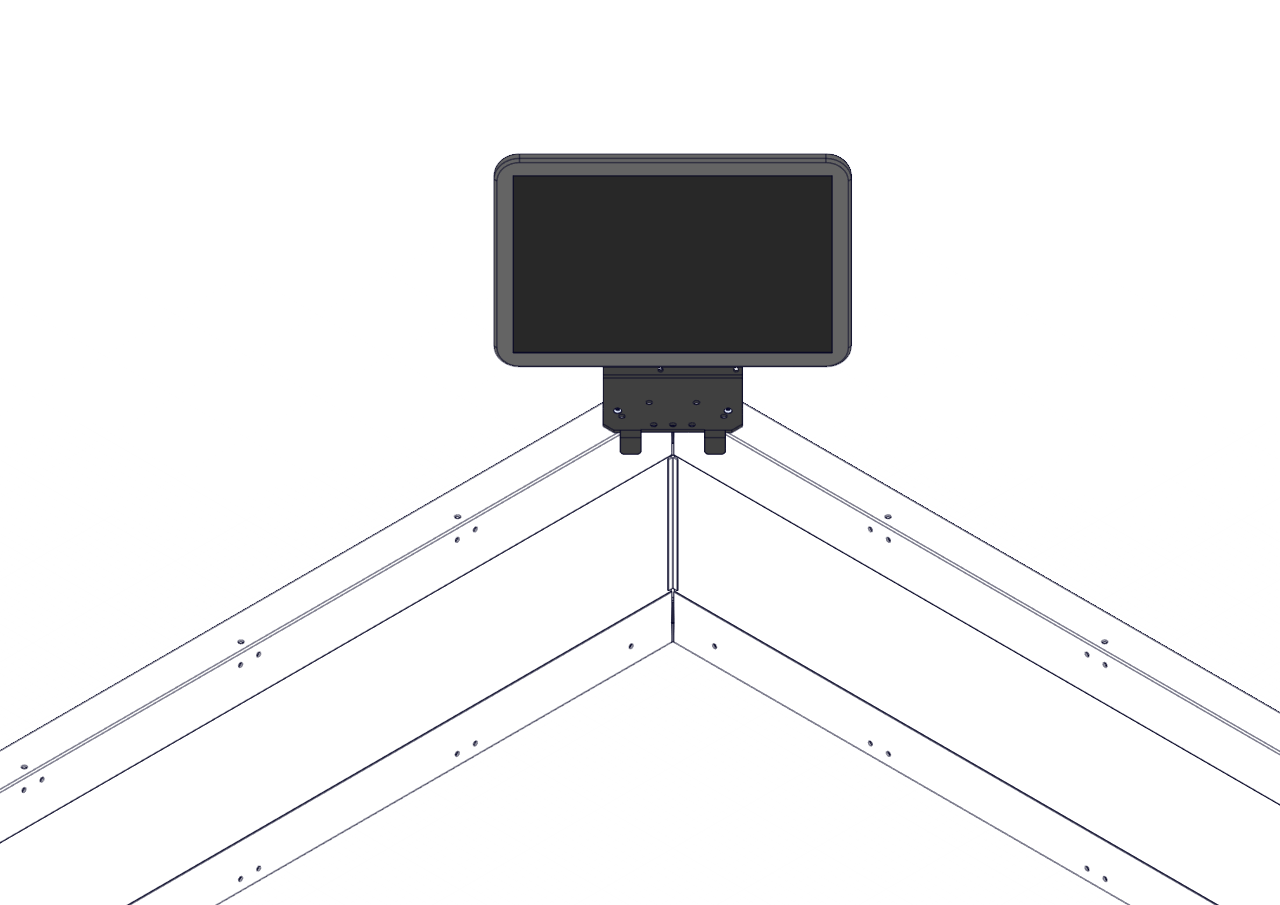

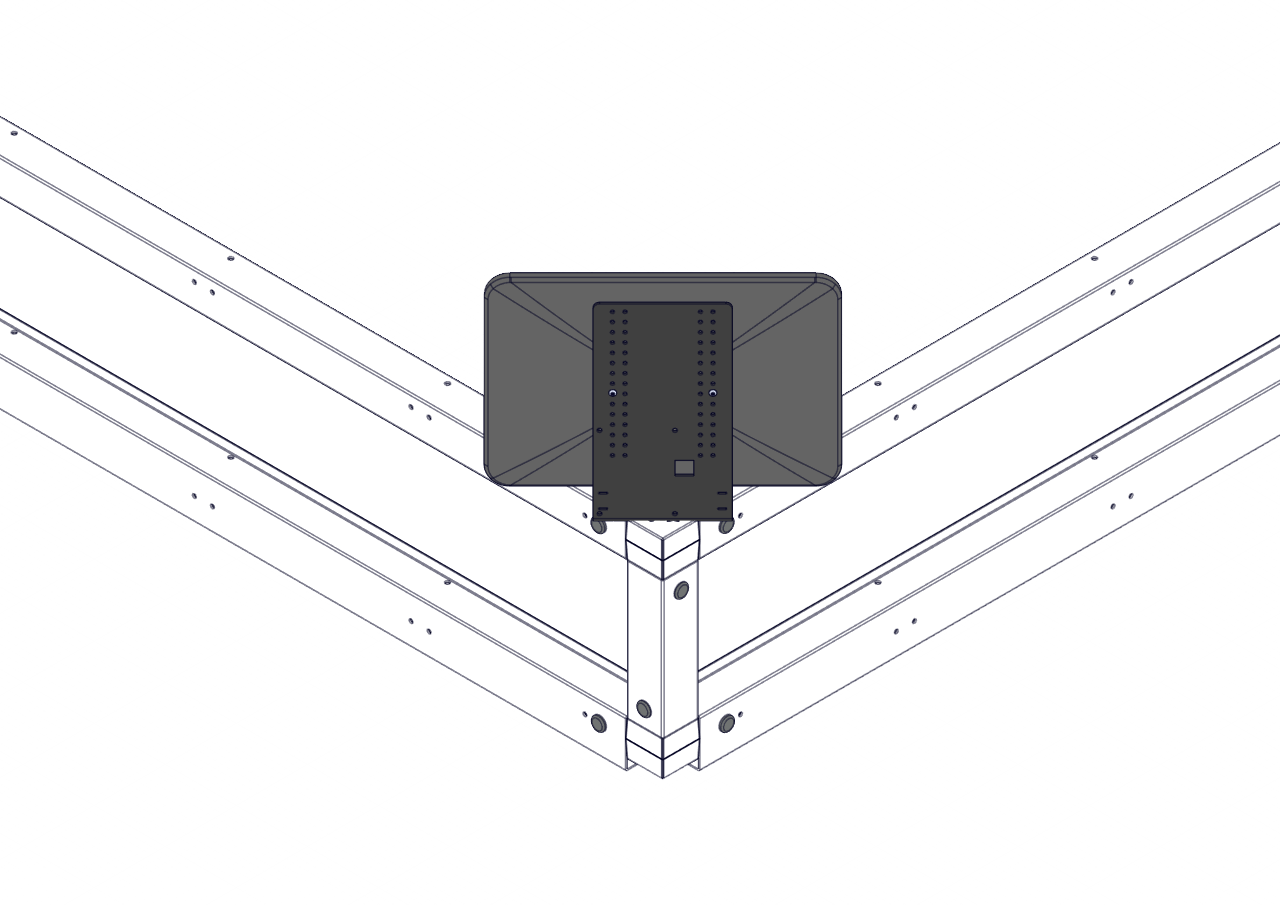

  • คุณสามารถติดจอภาพไว้ที่ด้านข้างของสนามหรือที่มุมได้ ดังที่แสดงในภาพเหล่านี้
