การติดตั้งระบบควบคุมสนามเข้ากับสนามแข่งขันแบบพกพา V5

บทความนี้จะแนะนำวิธีติดตั้งระบบควบคุมสนามกับ V5 Portable Competition Field

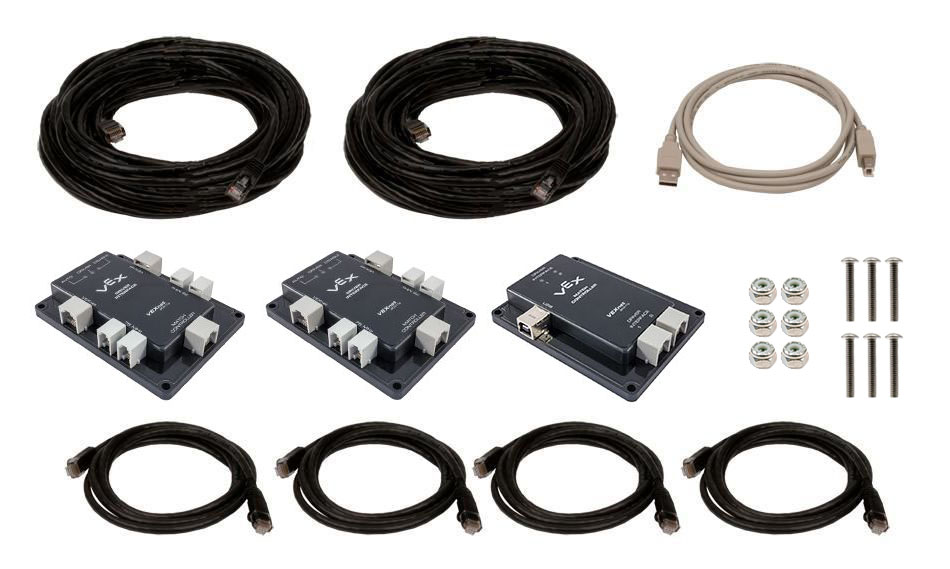

1. รวบรวมฮาร์ดแวร์

  • อินเทอร์เฟซไดรเวอร์ - จำนวน 2
  • ผู้ควบคุมการแข่งขัน - จำนวน 1
  • ถั่วไนล็อค - จำนวน 6
  • 8-32 สกรูระหว่าง 0.5” & ยาว 2.0” - จำนวน 6
  •


2. กำหนดตำแหน่งที่จะแนบอินเทอร์เฟซของไดรเวอร์

  • กำหนดสถานีไดรเวอร์สีน้ำเงิน & สีแดง
  • ควรติดตั้งอินเทอร์เฟซสำหรับไดรเวอร์ใกล้กับสถานีไดรเวอร์

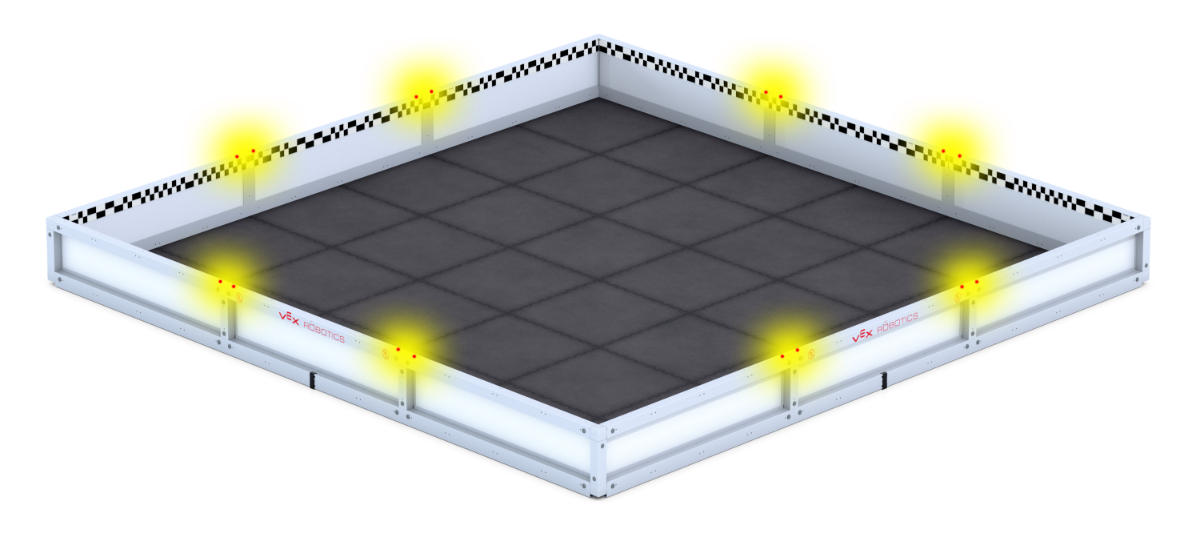

  • อินเทอร์เฟซของไดรเวอร์สามารถต่อเข้ากับส่วนขั้วต่อ T ใดก็ได้ของสนาม

หมายเหตุ: ขั้นตอนต่อไปนี้ (#3-5) สามารถติดตามเพื่อแนบระบบควบคุมทั้งสามตัวเข้ากับสนามได้

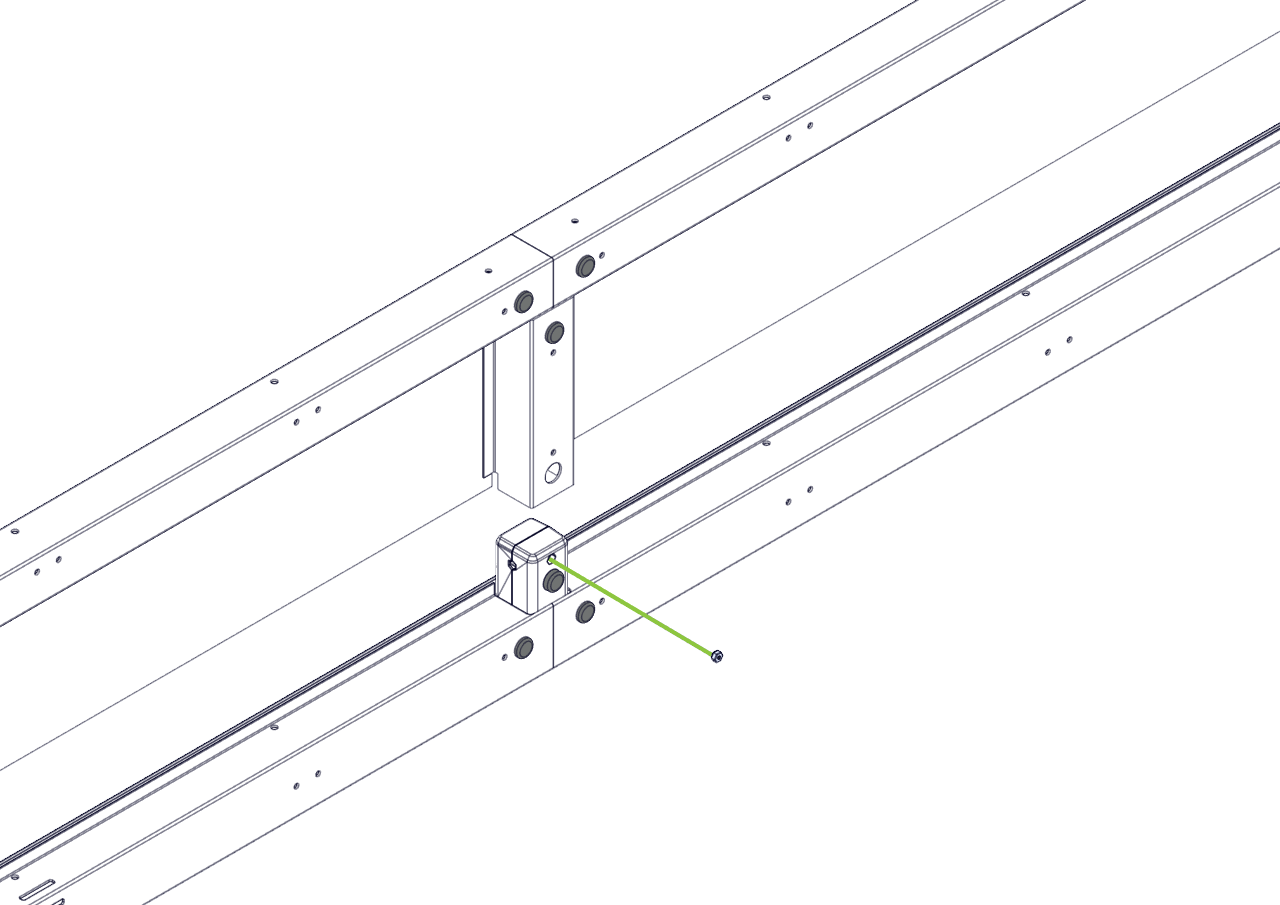

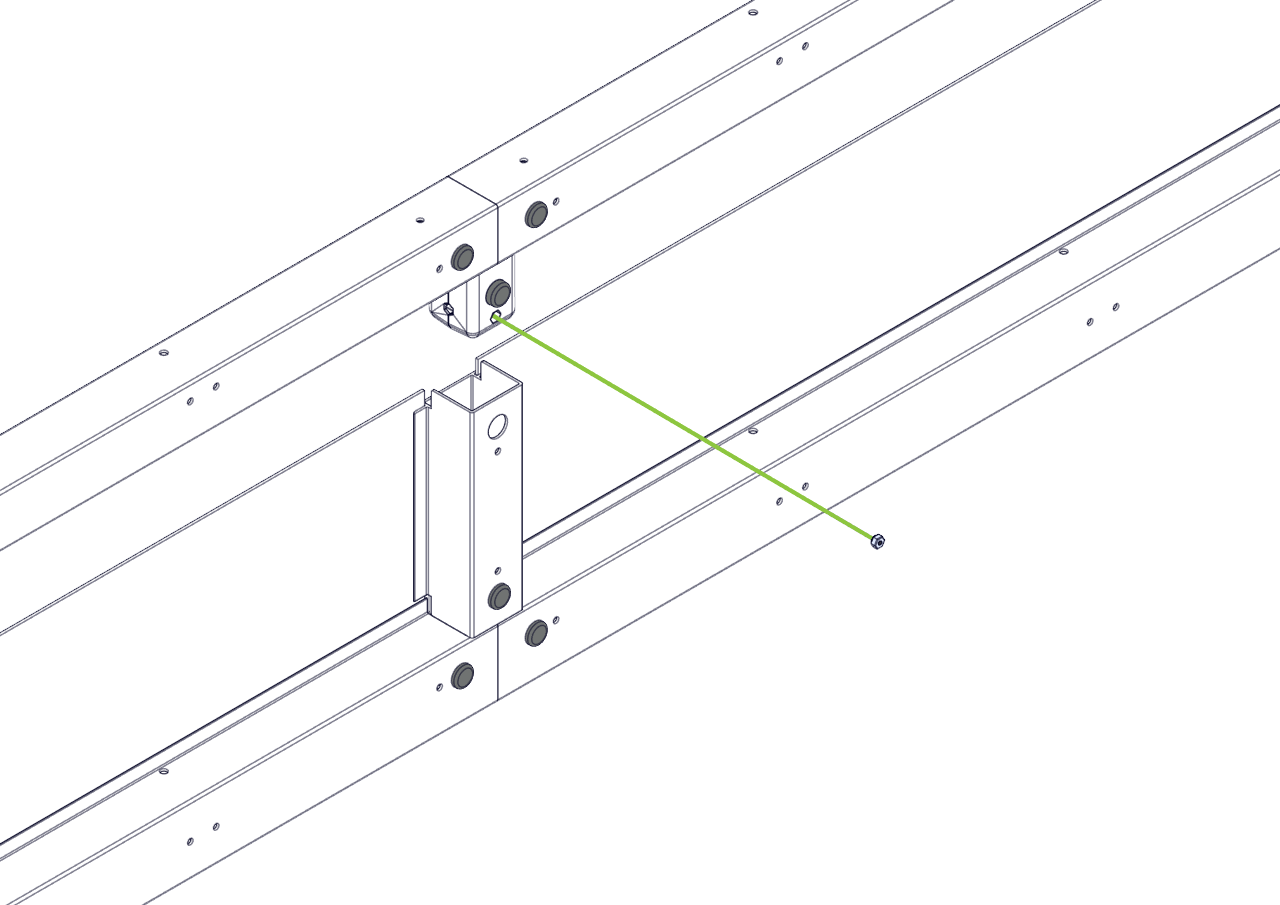

3. ปลดการอัดขึ้นรูปสั้นๆ จากขั้วต่อ T ทั้งด้านบนและด้านล่าง

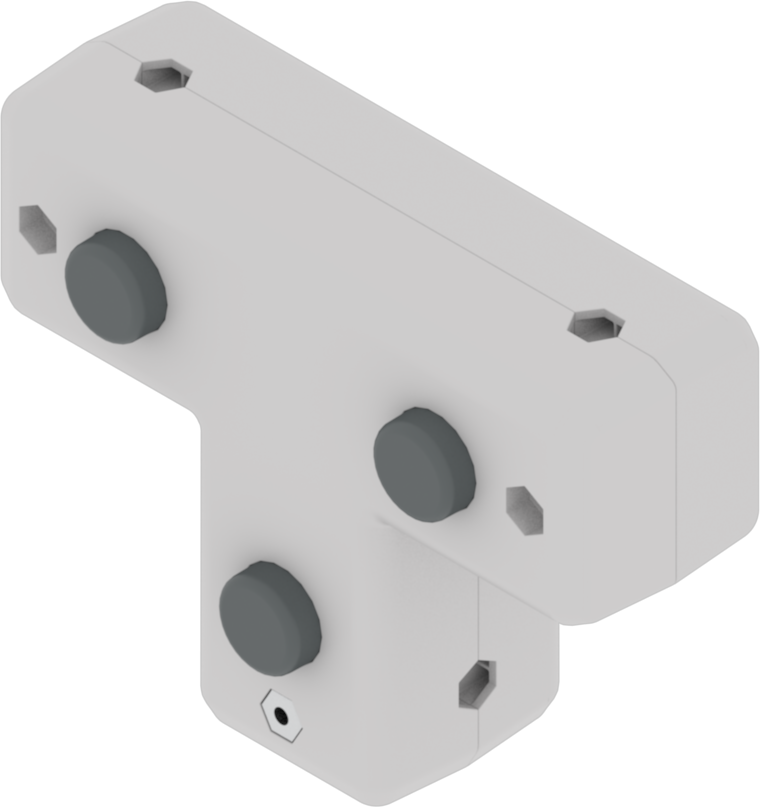

  • ใส่น็อต nylock ลงในช่องน็อตในขั้วต่อ T
  • จากนั้นนำการอัดรีดขึ้นใหม่บนตัวเชื่อมต่อ


หมายเหตุ: ตรวจสอบให้แน่ใจว่าใส่น็อตไนล็อคในทิศทางที่ถูกต้อง

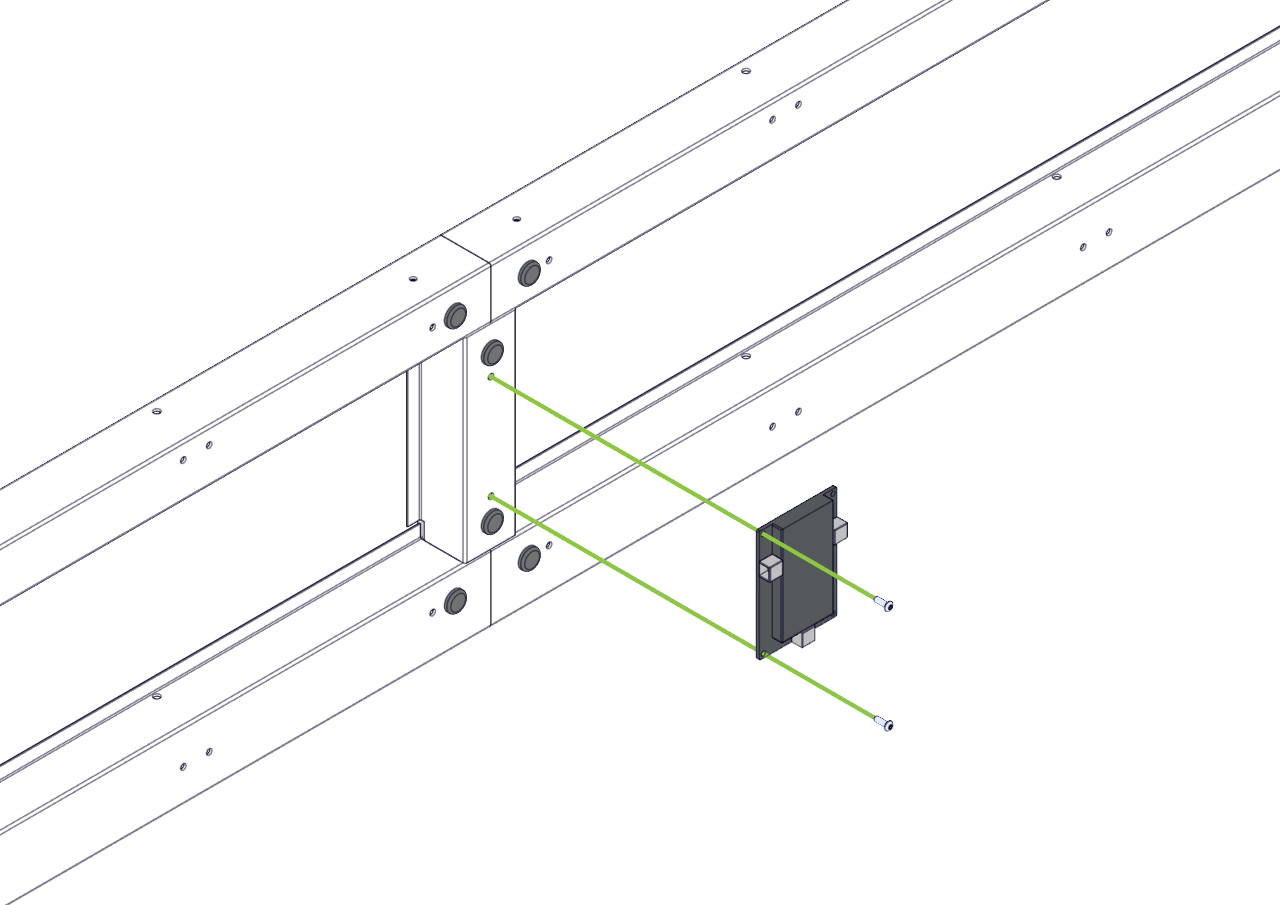

4. ติดอินเทอร์เฟซของไดรเวอร์เข้ากับการอัดขึ้นรูปสั้นโดยใช้สกรู 8-32 สองตัว

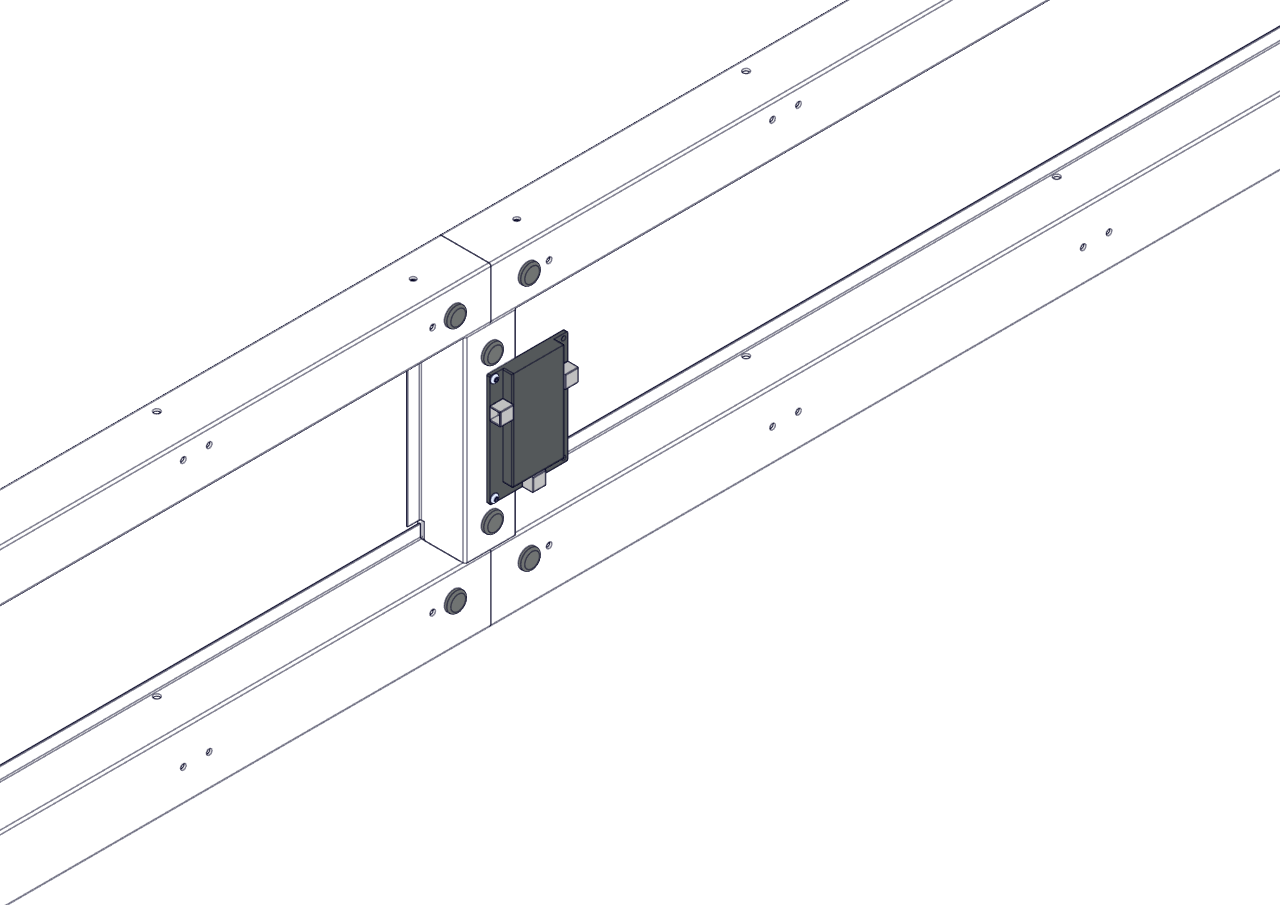

  • ตรวจสอบให้แน่ใจว่าขันสกรูแน่นจนสุดและอินเทอร์เฟซของไดรเวอร์แน่นหนา


5. กำหนดตำแหน่งที่จะติดตั้งตัวควบคุมการจับคู่

  • ค้นหาตำแหน่งที่ใกล้กับคอมพิวเตอร์มากที่สุดที่จะใช้ควบคุมการแข่งขัน
  • ติดตั้งตัวควบคุมการจับคู่ในทิศทางเดียวกับที่แสดงในขั้นตอนด้านบน

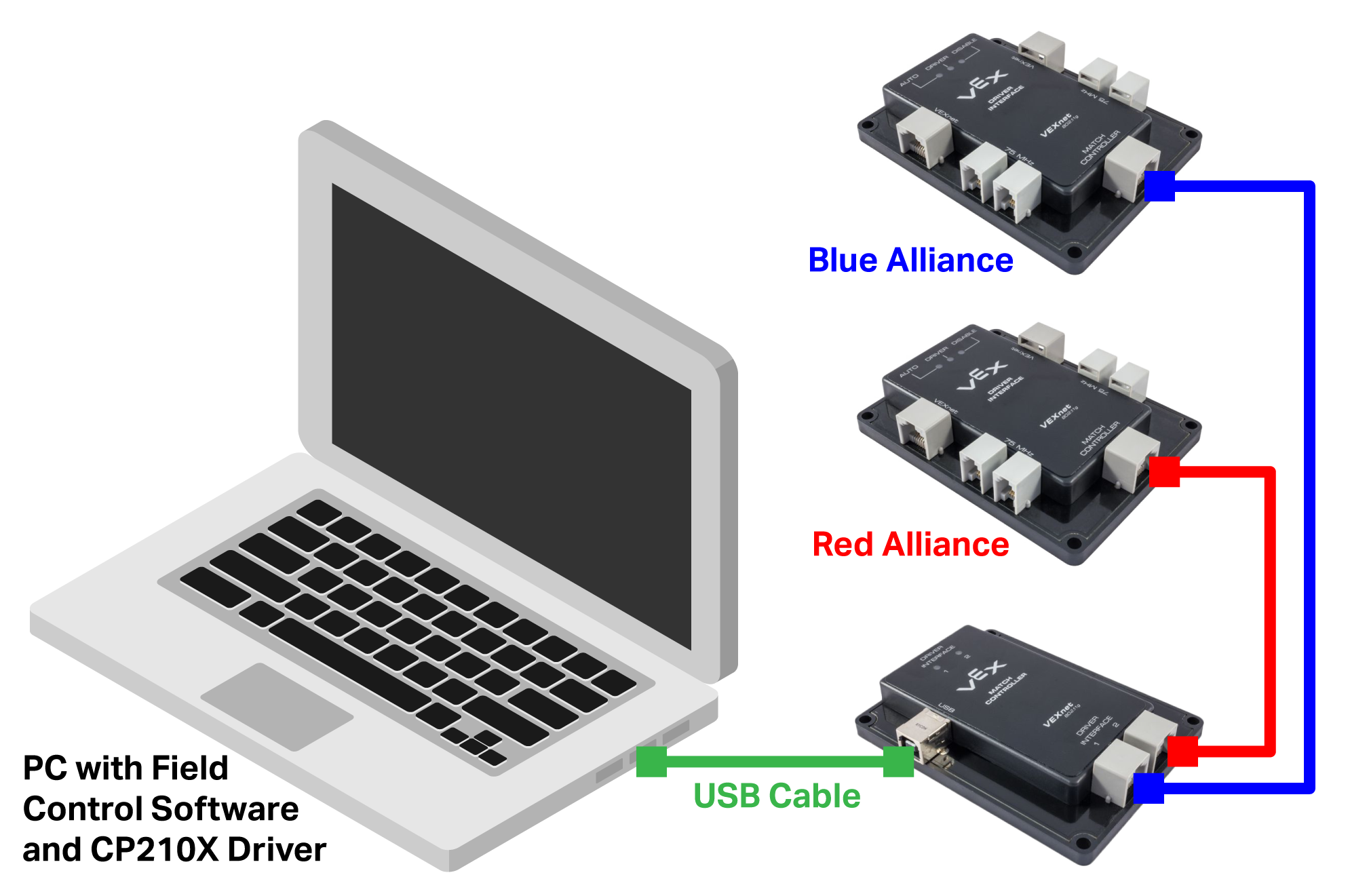

6. วางลวดสนาม.
