ใช้เวลาเพียงไม่กี่ขั้นตอนในการเชื่อมต่อ VEX V5 Brain กับ VEXcode V5 บนเว็บบน Chromebook

วิธีเชื่อมต่อสมอง VEX V5 จาก VEXcode V5 บนเว็บบน Chromebook

ภาพประกอบปุ่มเปิด/ปิดเครื่อง V5 Brain แสดงตำแหน่งและการออกแบบปุ่มเปิด/ปิดเครื่องเพื่อเชื่อมต่อกับ V5 Brain ในแอปพลิเคชันหุ่นยนต์

ตรวจสอบให้แน่ใจว่าได้ชาร์จแบตเตอรี่ V5 แล้วและเชื่อมต่อกับ V5 Brain

เปิดสมองโดยกดปุ่มเปิดปิดบนสมอง

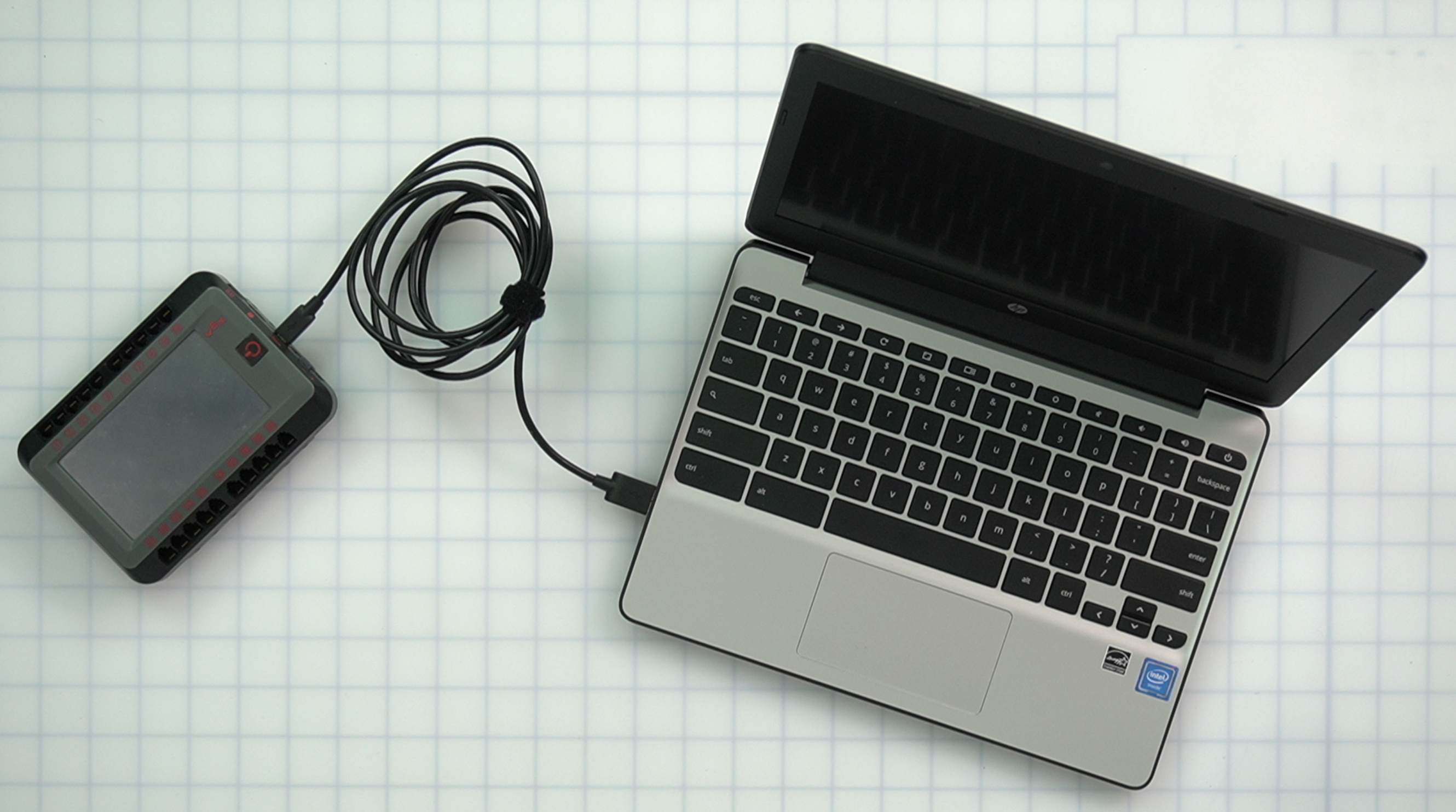

Chromebook V5 เชื่อมต่อกับแหล่งจ่ายไฟ โดยแสดงไฟแสดงสถานะการชาร์จบนหน้าจอ แสดงให้เห็นขั้นตอนในการเชื่อมต่อกับสมองในระบบหุ่นยนต์ V5

เชื่อมต่อ V5 Brain เข้ากับ Chromebook ของคุณโดยใช้สาย Micro-USB

หมายเหตุ:สมอง V5 ของคุณต้องเสียบอยู่กับ Chromebook ตลอดกระบวนการเชื่อมต่อ

ภาพหน้าจอแสดงกระบวนการเชื่อมต่อ V5 Brain รวมไปถึงพอร์ตและส่วนประกอบที่มีป้ายกำกับ ซึ่งแสดงให้เห็นวิธีการเชื่อมต่ออุปกรณ์ต่างๆ เข้ากับ VEX V5 Brain สำหรับโครงการหุ่นยนต์

เปิดตัว VEXcode V5 บนเว็บโดยไปที่ codev5.vex.com

เลือกไอคอน Brain ในแถบเครื่องมือ

ภาพหน้าจอแสดงกระบวนการเชื่อมต่อกับ V5 Brain พร้อมเน้นส่วนประกอบสำคัญและขั้นตอนในการตั้งค่าในส่วนคำอธิบายหมวดหมู่ V5

เลือก 'เชื่อมต่อ'

ภาพหน้าจอที่แสดงกระบวนการเชื่อมต่อกับ VEX V5 Brain รวมถึงพอร์ตที่มีป้ายกำกับและการเชื่อมต่อสำหรับมอเตอร์และเซ็นเซอร์ แสดงให้เห็นการตั้งค่าสำหรับโครงการหุ่นยนต์

กล่องข้อความจะปรากฏขึ้นและอธิบายว่าคุณควรเลือกสมองที่มีหมายเลข ID ต่ำที่สุด เลือก 'ดำเนินการต่อ' ในกล่องข้อความเพื่อเปิดหน้าต่างการเชื่อมต่อ

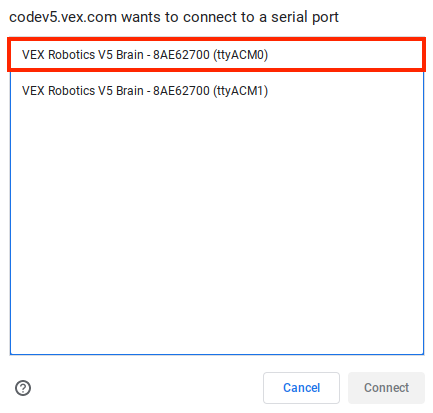

ภาพหน้าจอแสดงอินเทอร์เฟซการเชื่อมต่อ V5 Brain พร้อมรายละเอียดขั้นตอนการเชื่อมต่ออุปกรณ์ พร้อมด้วยพอร์ตที่มีป้ายกำกับและตัวบ่งชี้ภาพสำหรับการตั้งค่าที่ถูกต้องในระบบหุ่นยนต์ V5

เลือก V5 Brain ที่มีหมายเลข ID ต่ำที่สุดจากรายการ Brain ที่มี

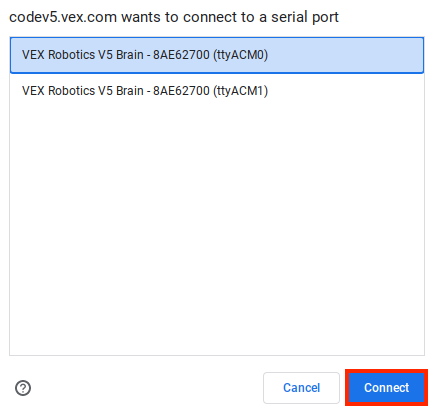

ภาพหน้าจอแสดงอินเทอร์เฟซการเชื่อมต่อ VEX V5 Brain แสดงพอร์ตและการเชื่อมต่อสำหรับเซ็นเซอร์และมอเตอร์ พร้อมด้วยป้ายกำกับสำหรับแต่ละส่วนประกอบเพื่อช่วยให้ผู้ใช้เข้าใจวิธีเชื่อมต่ออุปกรณ์กับ V5 Brain

เลือกปุ่ม 'เชื่อมต่อ' เมื่อคุณเลือกหมายเลข V5Brain ID ต่ำสุด หมายเลขแล้ว

ภาพหน้าจอแสดงกระบวนการเชื่อมต่อกับ VEX V5 Brain พร้อมแสดงพอร์ตและตัวบ่งชี้ต่างๆ สำหรับการตั้งค่าและการทำงานที่ประสบความสำเร็จ

เมื่อเชื่อมต่อ V5 Brain สำเร็จแล้ว ไอคอน Brain จะเปลี่ยนเป็นสีเขียว

ภาพหน้าจอแสดงการตั้งค่าการเชื่อมต่อสำหรับ V5 Brain แสดงพอร์ตและสายไฟสำหรับเซ็นเซอร์และมอเตอร์ในโครงร่างหุ่นยนต์

หากการเชื่อมต่อไม่สำเร็จ กล่องข้อความอื่นจะปรากฏขึ้นและแจ้งให้คุณเลือก Brain ด้วยหมายเลข ID อื่น

หากต้องการยกเลิกการเชื่อมต่อ VEX V5 Brain จาก VEXcode V5 บนเว็บบน Chromebook

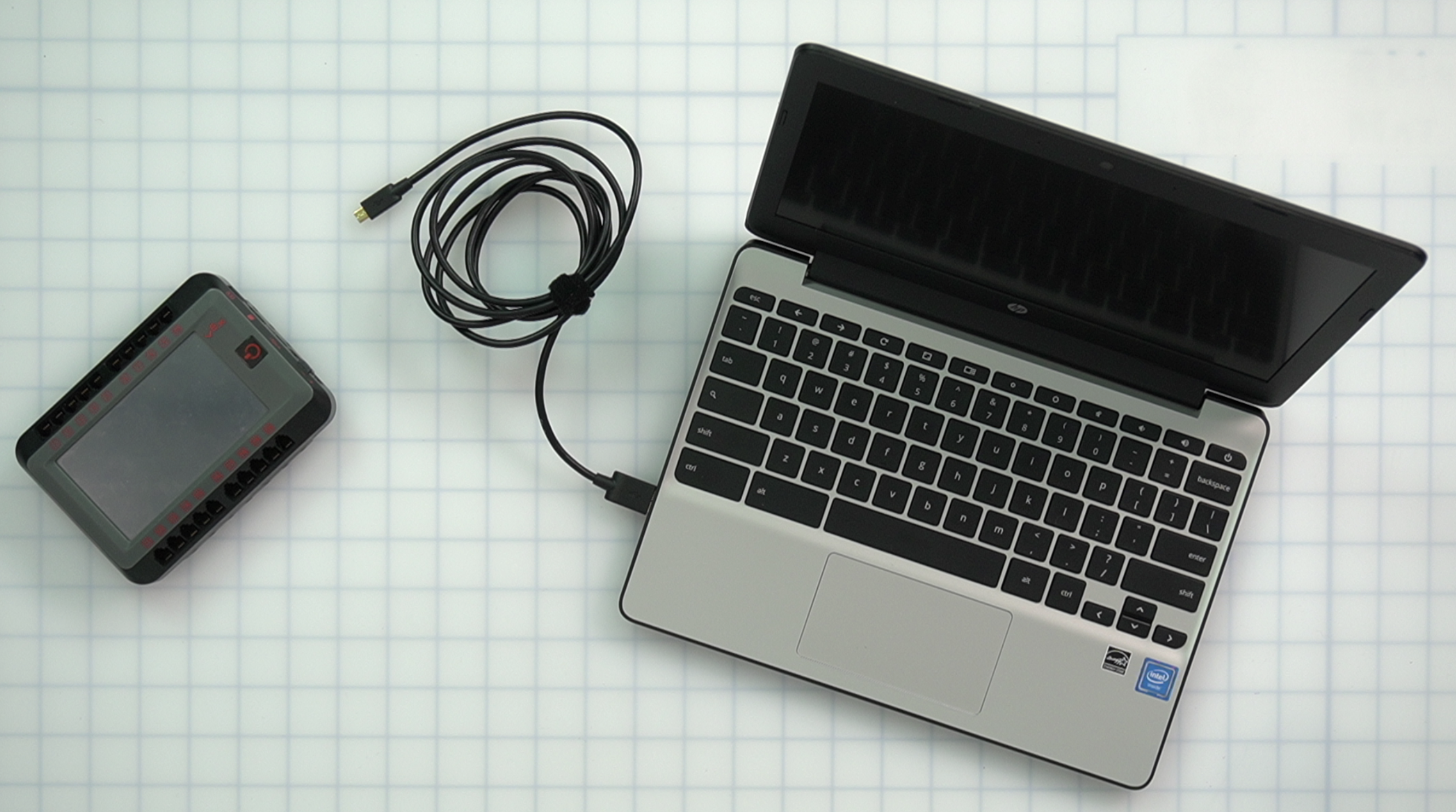

แผนภาพที่แสดงวิธีเชื่อมต่อ Chromebook V5 เข้ากับสมอง พร้อมด้วยพอร์ตและสายเคเบิลที่จำเป็นสำหรับการเชื่อมต่อสำเร็จ

หากต้องการยกเลิกการเชื่อมต่ออุปกรณ์ของคุณจาก V5 Brain ให้ถอดสาย Micro-USB ออกจาก Chromebook หรือ V5 Brain

คุณยังสามารถยกเลิกการเชื่อมต่อ V5 Brain จาก VEXcode V5 บนเว็บได้โดยการปิด Brain

ปิด Brain โดยกดปุ่ม Power ค้างไว้จนกว่าหน้าจอ Brain จะเป็นสีดำ
