คำแนะนำการบรรจุสนามแข่งขันแบบพกพา V5

บทความต่อไปนี้จะแนะนำวิธีบรรจุ VEX Competition Portable Field และไทล์ฟิลด์ที่เกี่ยวข้องลงในเคสที่ให้ไว้ .

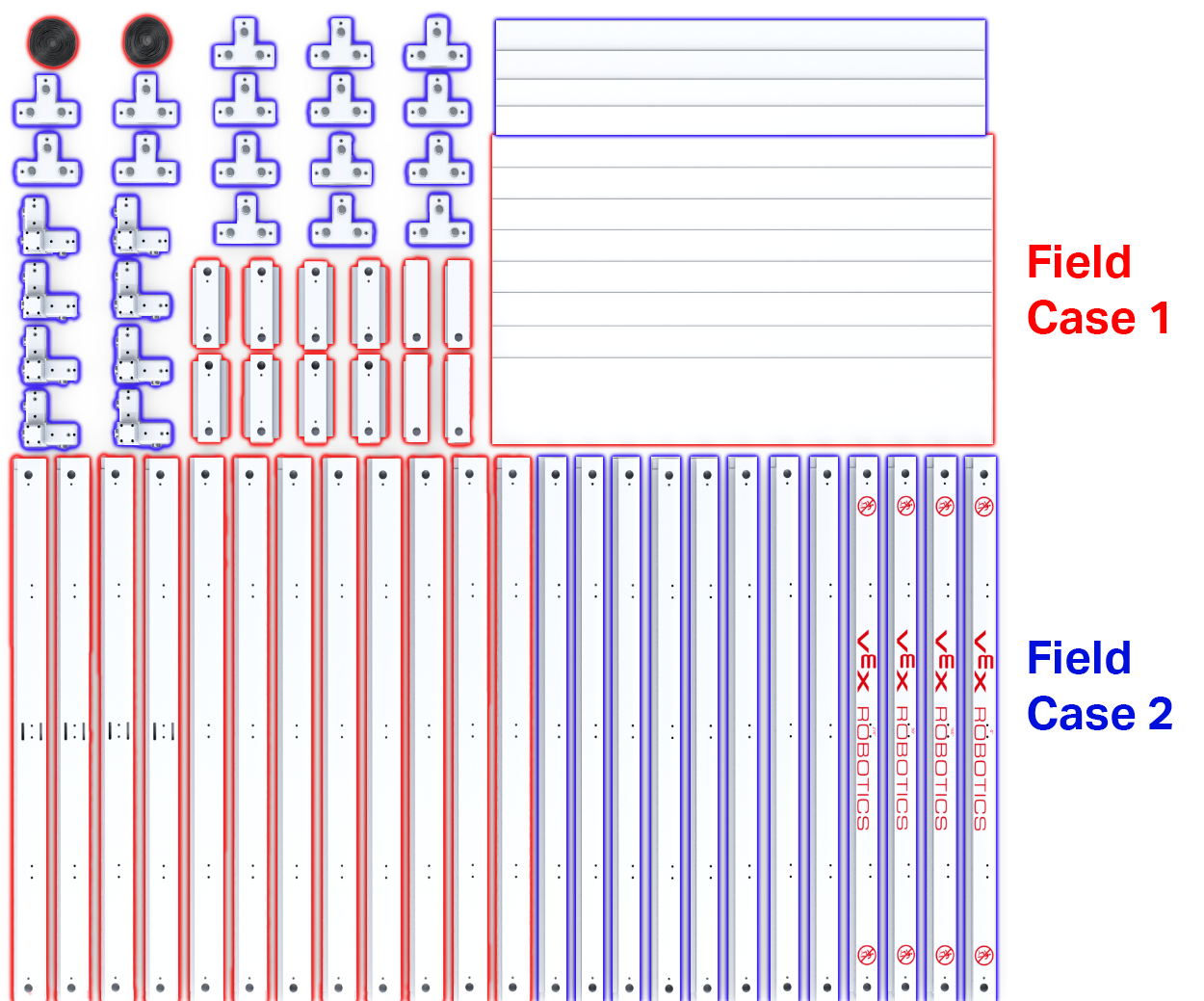

ภาพด้านล่างแสดงตำแหน่งของแต่ละส่วน


คดีภาคสนาม 1 กรณีที่ 2 กล่องกระเบื้องสนาม
Field_Case_1.png Field_Case_2.png Load_Tiles_into_Case.png

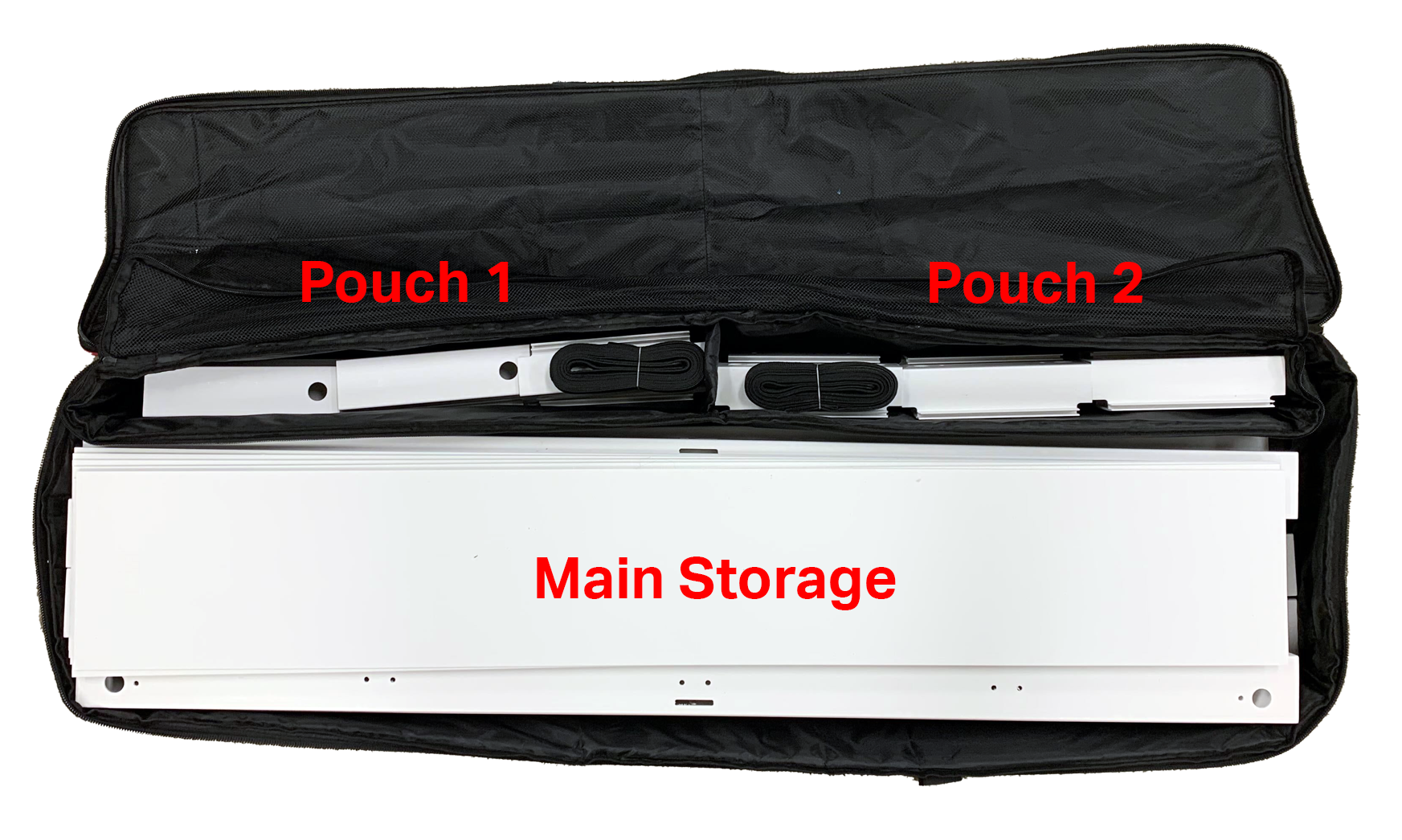

คดีภาคสนาม 1

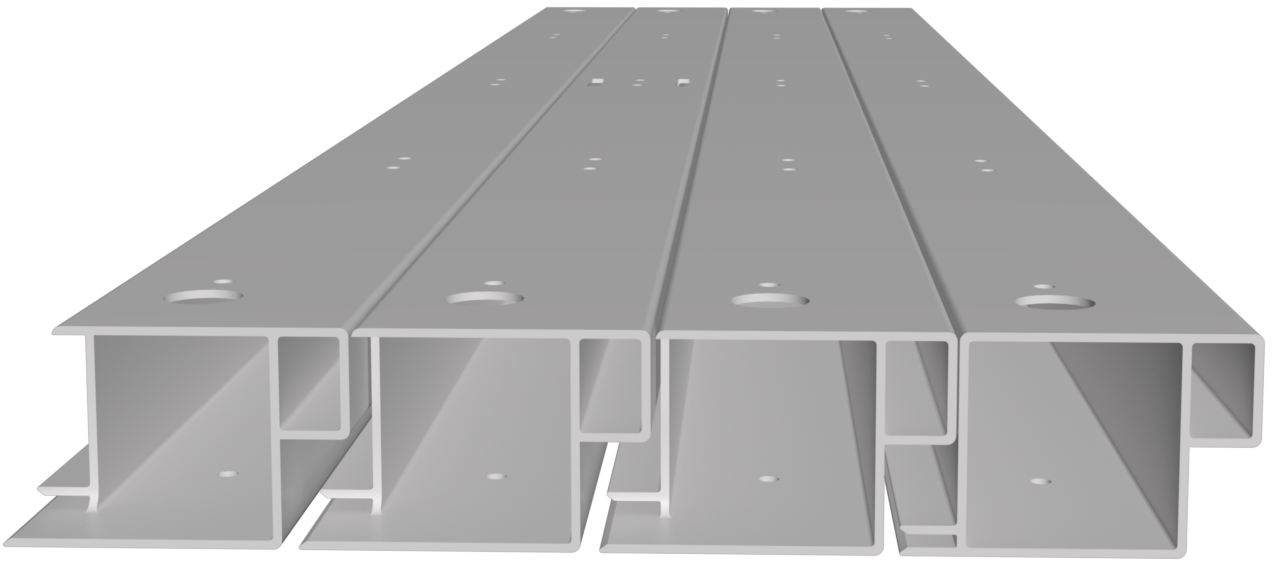

1. ขั้นแรก วางส่วนที่อัดขึ้นรูปด้านล่างลงในที่เก็บหลัก โดยเรียงซ้อนกันกว้างสี่ด้านและสูงสามด้าน ดูการวางแนวที่แสดงทางด้านขวา


2. จากนั้น วางแผงที่ยาวกว่าแปดแผงไว้ด้านบนของการอัดขึ้นรูป
หมายเหตุ: มีแผงสั้น 4 แผงและแผงยาว 8 แผง . แผงที่สั้นกว่าสี่แผงจะถูกวางไว้ใน Field Case 2

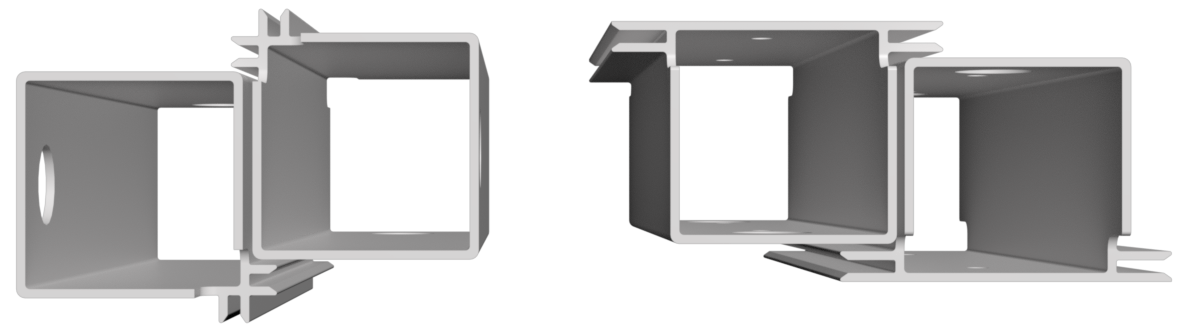

3. วางส่วนที่อัดขึ้นรูปสั้นๆ ลงในถุงซิป 1 และ 2 ใช้การวางแนวที่แสดงในรูปทั้งสองทางด้านขวา

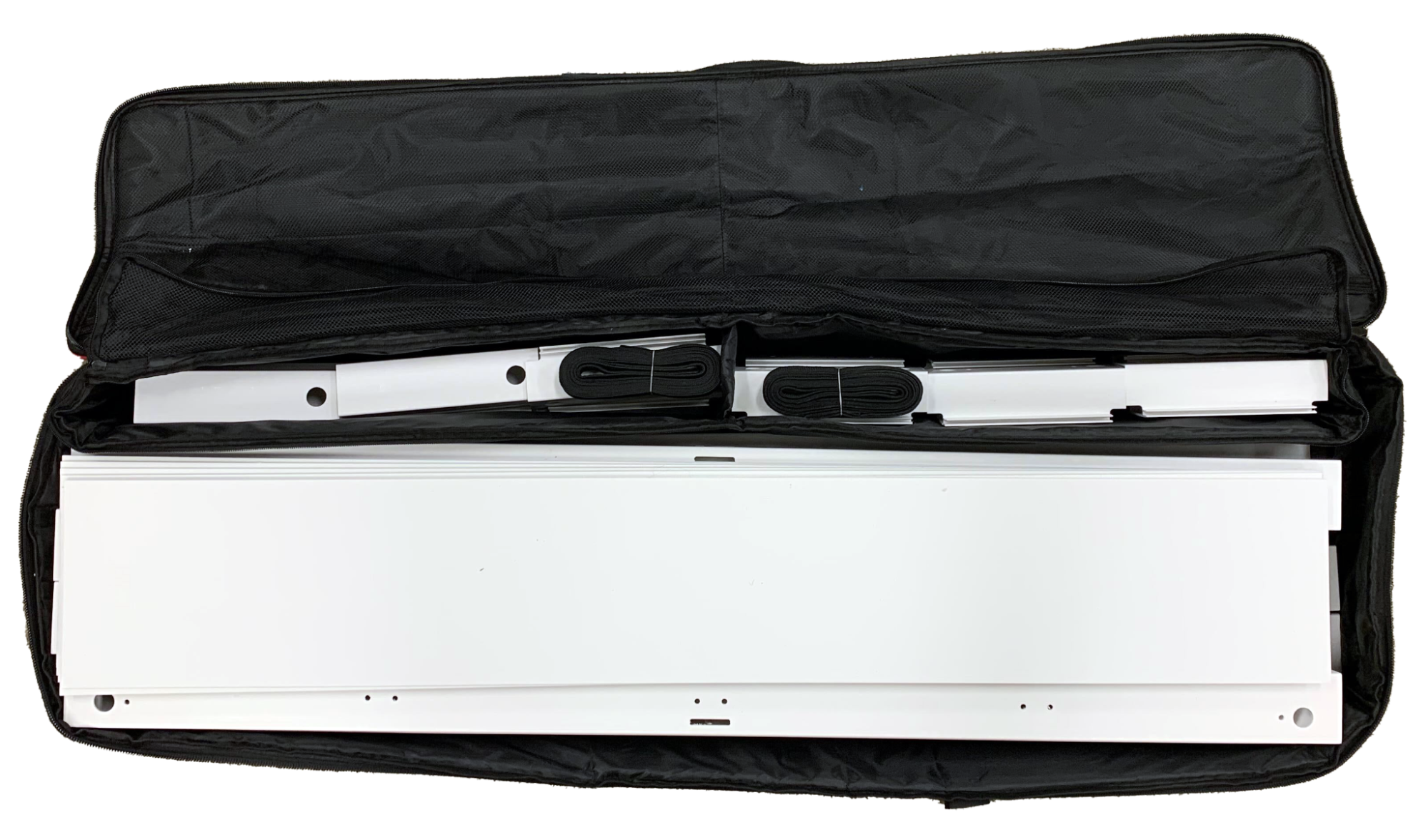

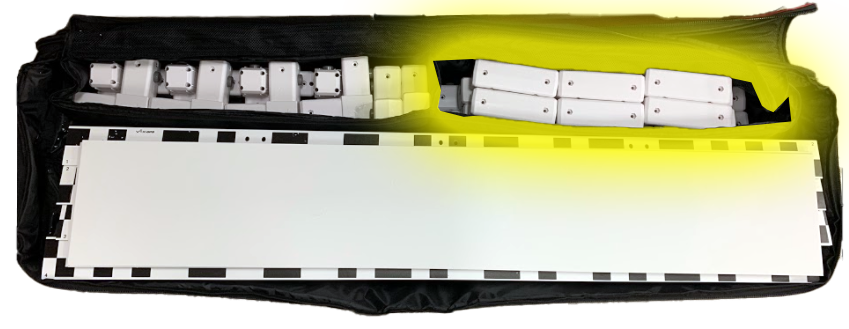

4. ใส่สายรัดเข้าไปในกระเป๋าแต่ละใบ Field Case 1 ที่บรรจุไว้ควรมีลักษณะเหมือนภาพที่แสดงทางด้านขวา

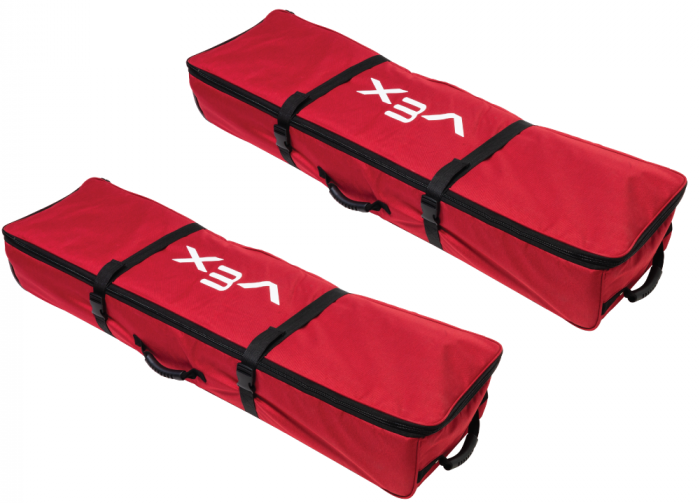

5. ตรวจสอบให้แน่ใจว่าซิปสำหรับกระเป๋าและ Field Case นั้นแน่นหนา และติดหัวเข็มขัดไว้แล้ว

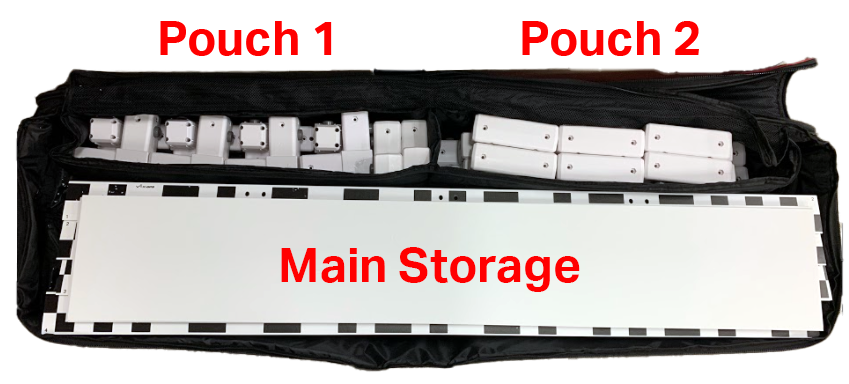

กรณีที่ 2

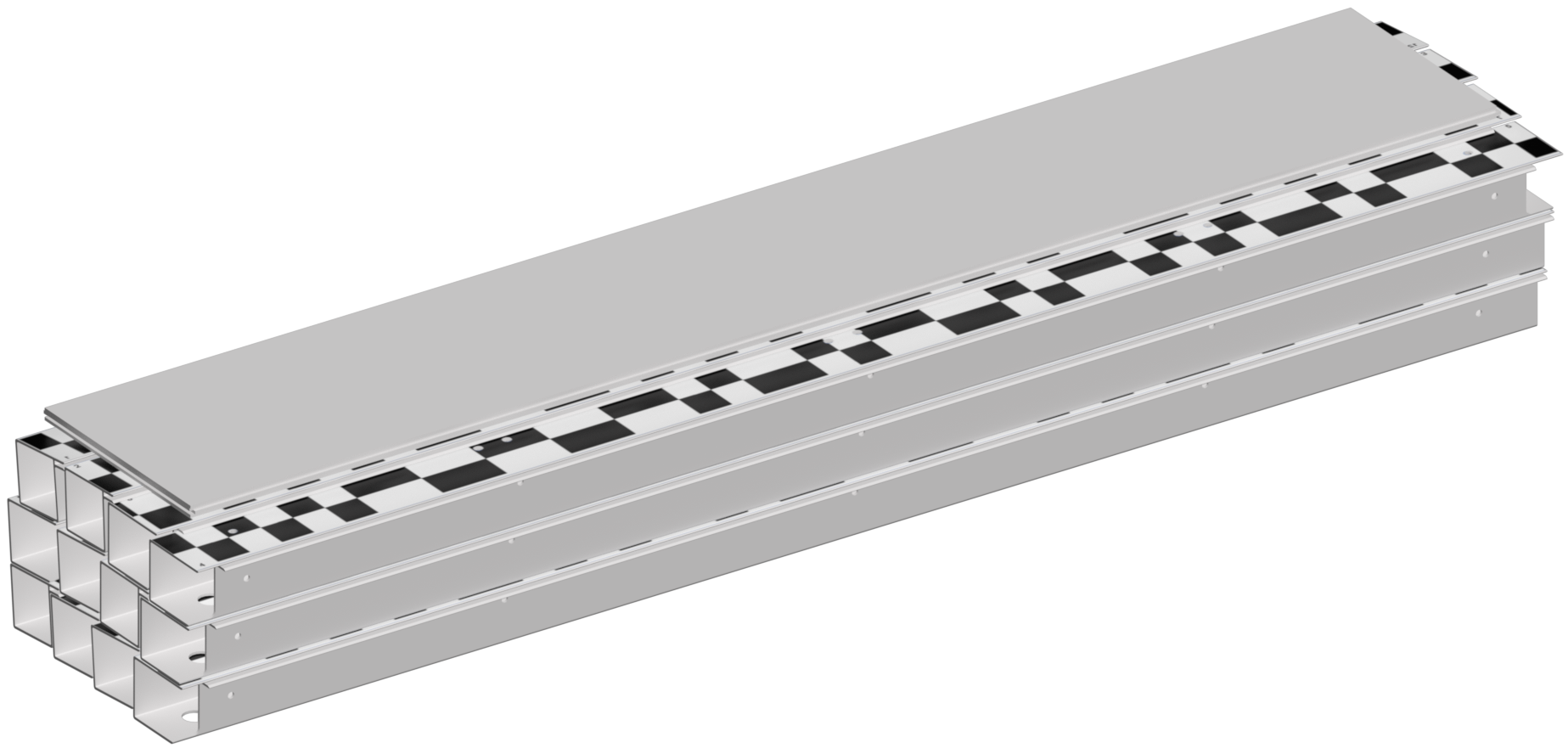

1. ขั้นแรก วางการอัดขึ้นรูปด้วยรหัส GPS ลงในที่เก็บหลัก โดยเรียงซ้อนกันกว้างสี่ด้านและสูงสามด้าน ดูการวางแนวที่แสดงทางด้านขวา
หมายเหตุ: การโหลดการอัดขึ้นรูปตามลำดับจะช่วยได้ การชุมนุมในภายหลัง

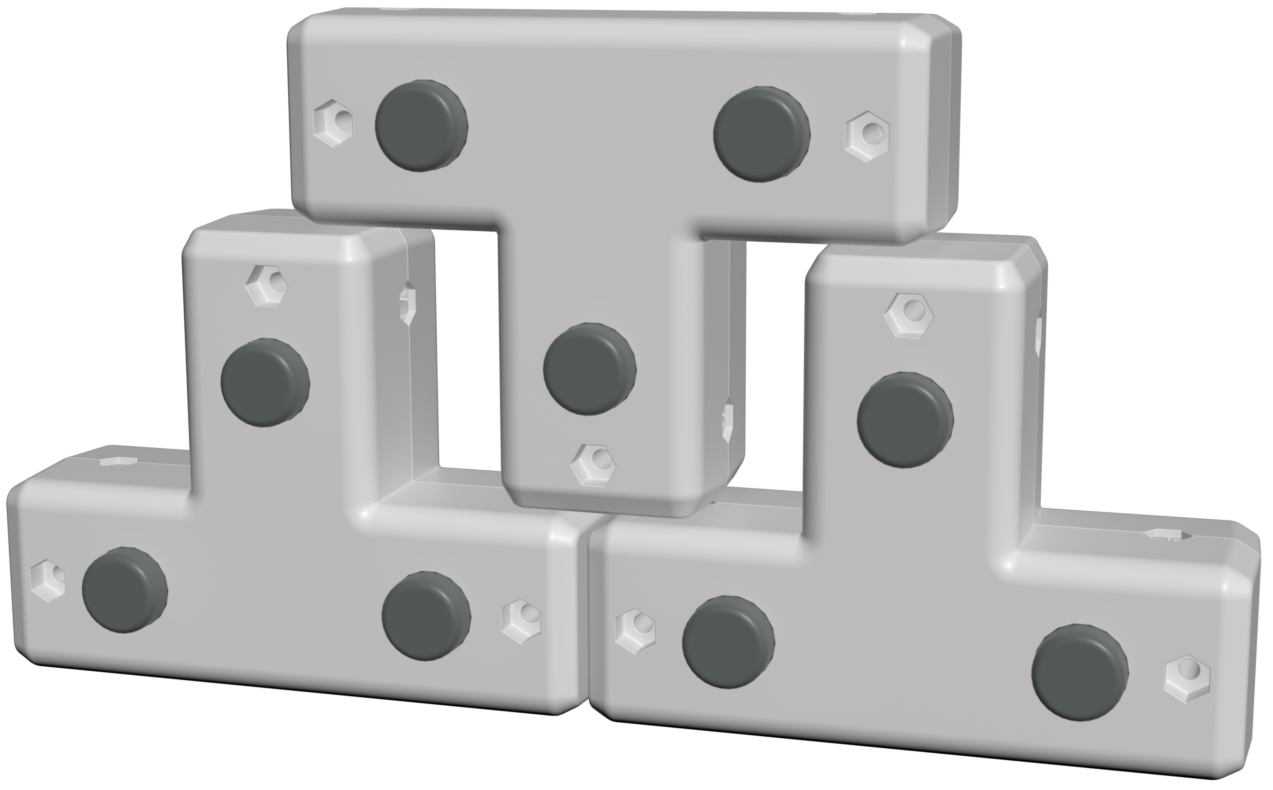

2. วางขั้วต่อ T ลงในกระเป๋า 2 วางไว้ในทิศทางที่แสดงทางด้านขวา ส่วนใหญ่จะใส่ใน Pouch 2 ได้ ขั้วต่อ 2 T จะต้องใส่ใน Pouch 1 ได้

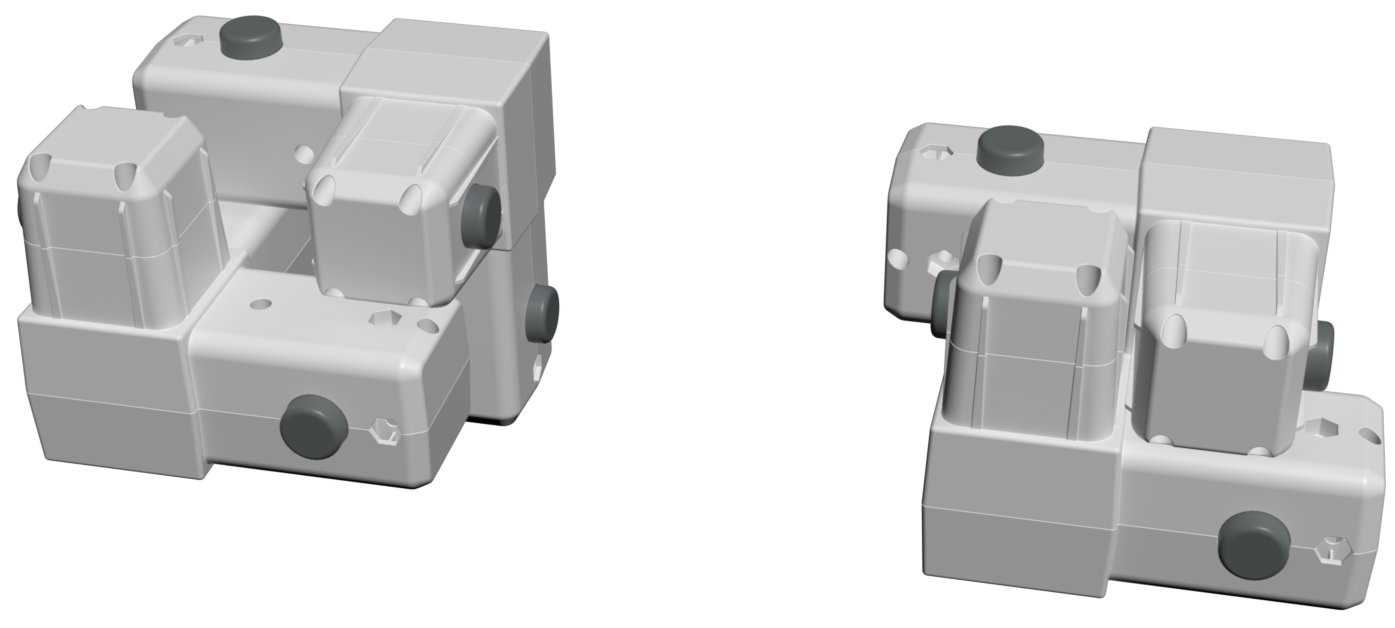

3. วางขั้วต่อมุมลงในกระเป๋า 1 วางไว้ในทิศทางที่แสดงทางด้านขวา

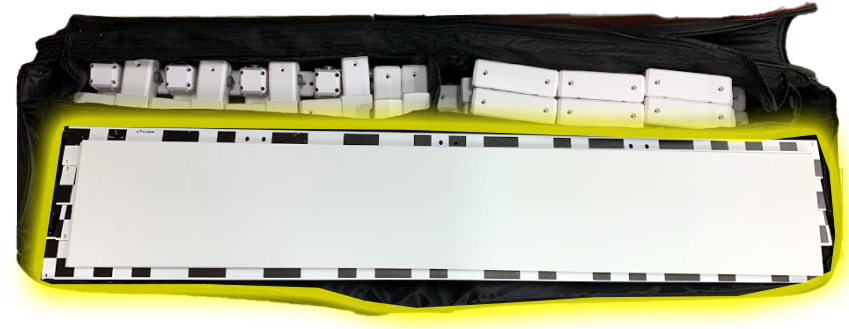

4. สุดท้าย วางแผงที่สั้นกว่าอีกสี่แผงที่เหลือไว้ด้านบนของการอัดขึ้นรูปในที่จัดเก็บข้อมูลหลัก


5. ตรวจสอบให้แน่ใจว่าซิปสำหรับกระเป๋าและ Field Case นั้นแน่นหนา และติดหัวเข็มขัดไว้แล้ว

กล่องกระเบื้องสนาม

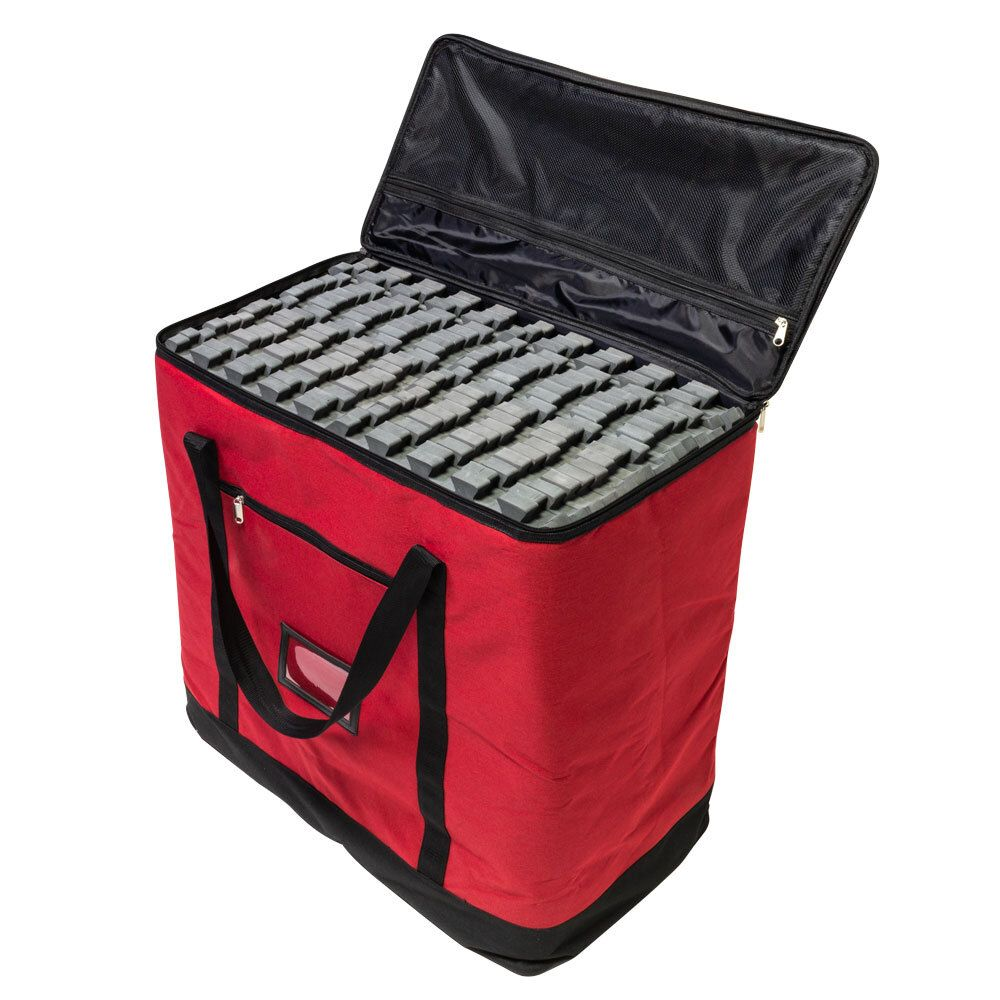

1. โหลดแผ่นสนามป้องกันไฟฟ้าสถิต VRC 18 แผ่นลงในกล่องแผ่นสนามเดียว

มีทั้งหมด 36 แผ่นต่อช่อง โดย 18 แผ่นต่อกล่อง

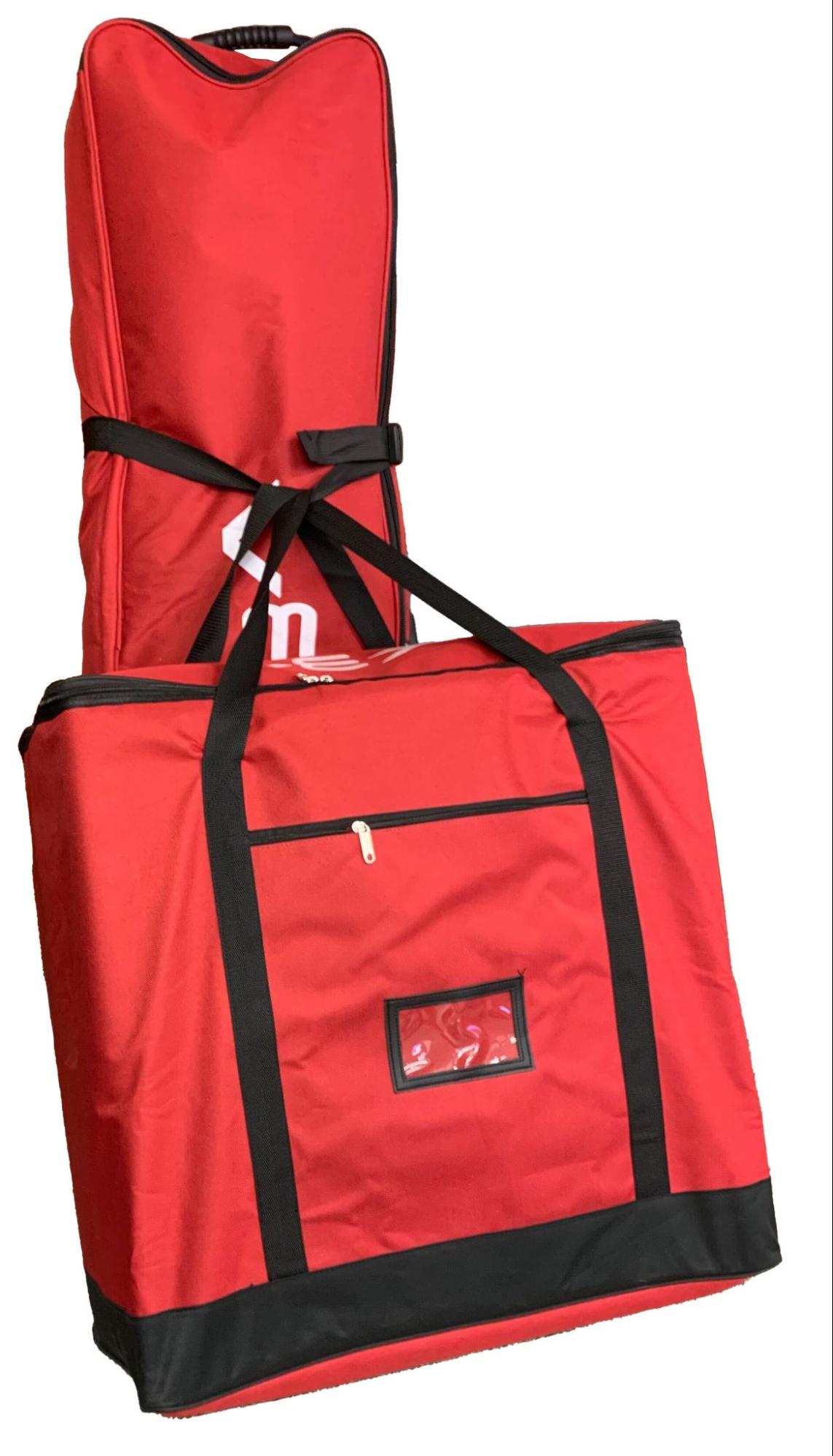

2. สามารถติด Field Tile Case ที่โหลดไว้เข้ากับ Field Case ได้เพื่อความสะดวกในการขนย้าย

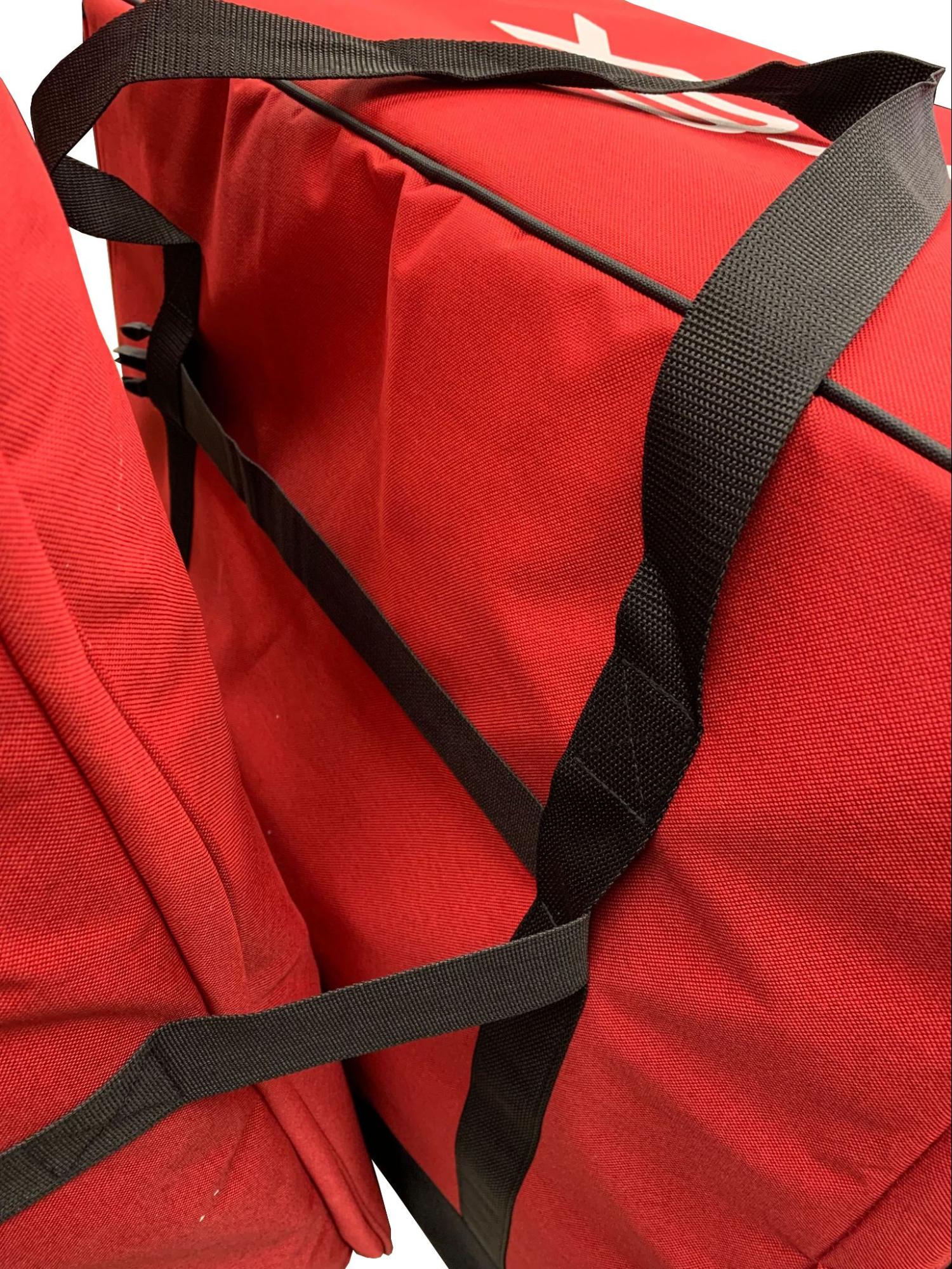

หากต้องการติด Field Tile Case เข้ากับ Field Case ให้สอดสายรัดด้านล่างของ Field Case ผ่านห่วงที่อยู่ด้านหลังของ Field Tile Case
รัดสายรัดด้านล่างของ Field Case เมื่อร้อยผ่าน Field Tile Case เพื่อยึดทั้งสองให้แน่น


3. ร้อยหัวเข็มขัดด้านบนของ Field Case ผ่านที่จับทั้งสองของ Field Tile Case เพื่อยึดทั้งสองให้แน่นหนายิ่งขึ้น
