การกำหนดค่าระบบขับเคลื่อน 4 มอเตอร์ใน VEXcode EXP

เมื่อเริ่มต้นโปรแกรมด้วย VEXcode EXP บล็อกจากระบบขับเคลื่อนหมวด จะไม่ปรากฏในกล่องเครื่องมือจนกว่าจะกำหนดค่าระบบขับเคลื่อนแล้ว

คุณสามารถกำหนดค่าระบบขับเคลื่อนได้หนึ่งรายการต่อโปรเจ็กต์เท่านั้น


การเพิ่มระบบขับเคลื่อน


หากต้องการกำหนดค่าระบบขับเคลื่อน ให้เลือกไอคอนอุปกรณ์เพื่อเปิดหน้าต่างอุปกรณ์


เลือก “เพิ่มอุปกรณ์”

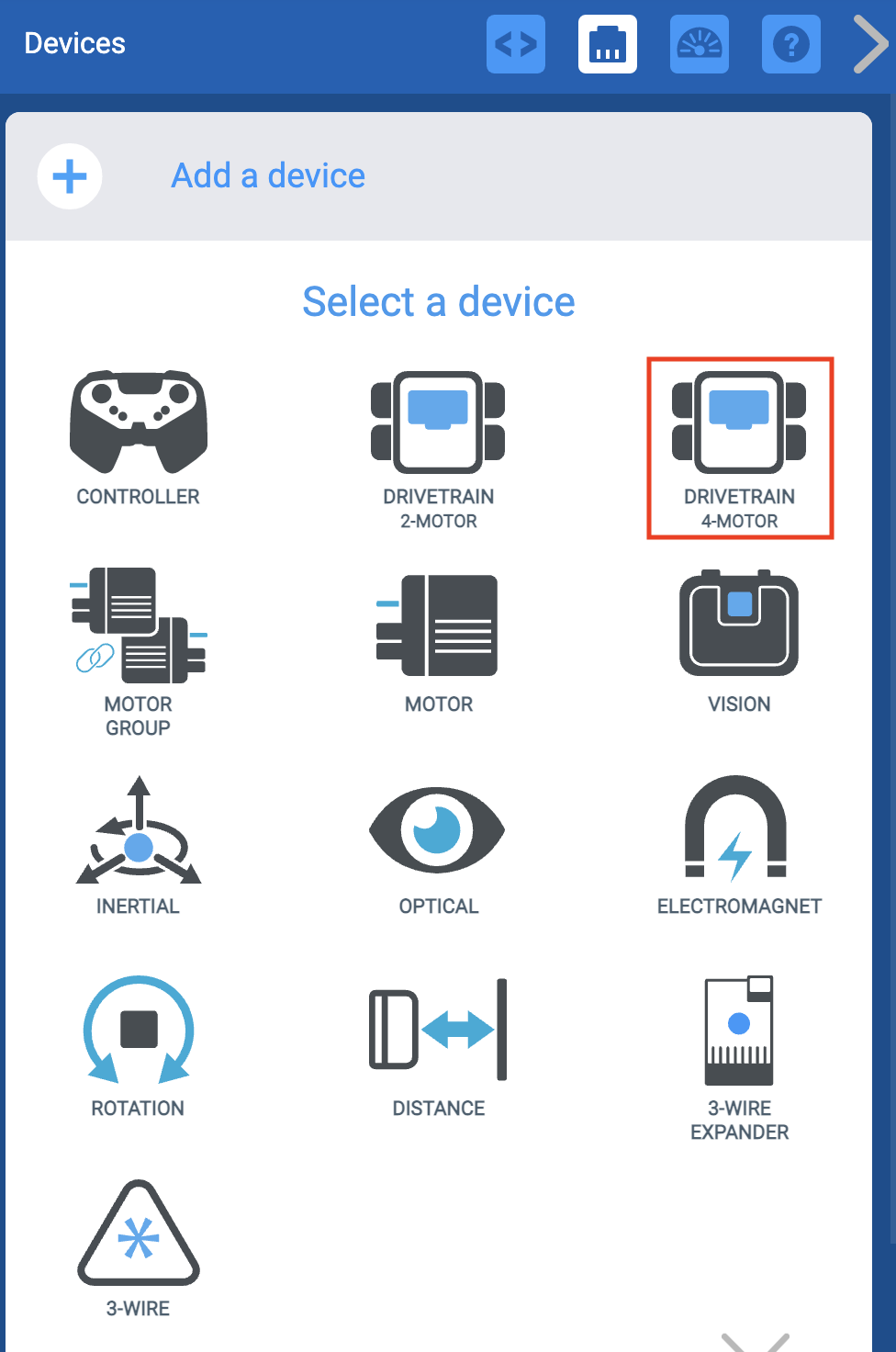

เลือก 'ระบบขับเคลื่อน 4 มอเตอร์'

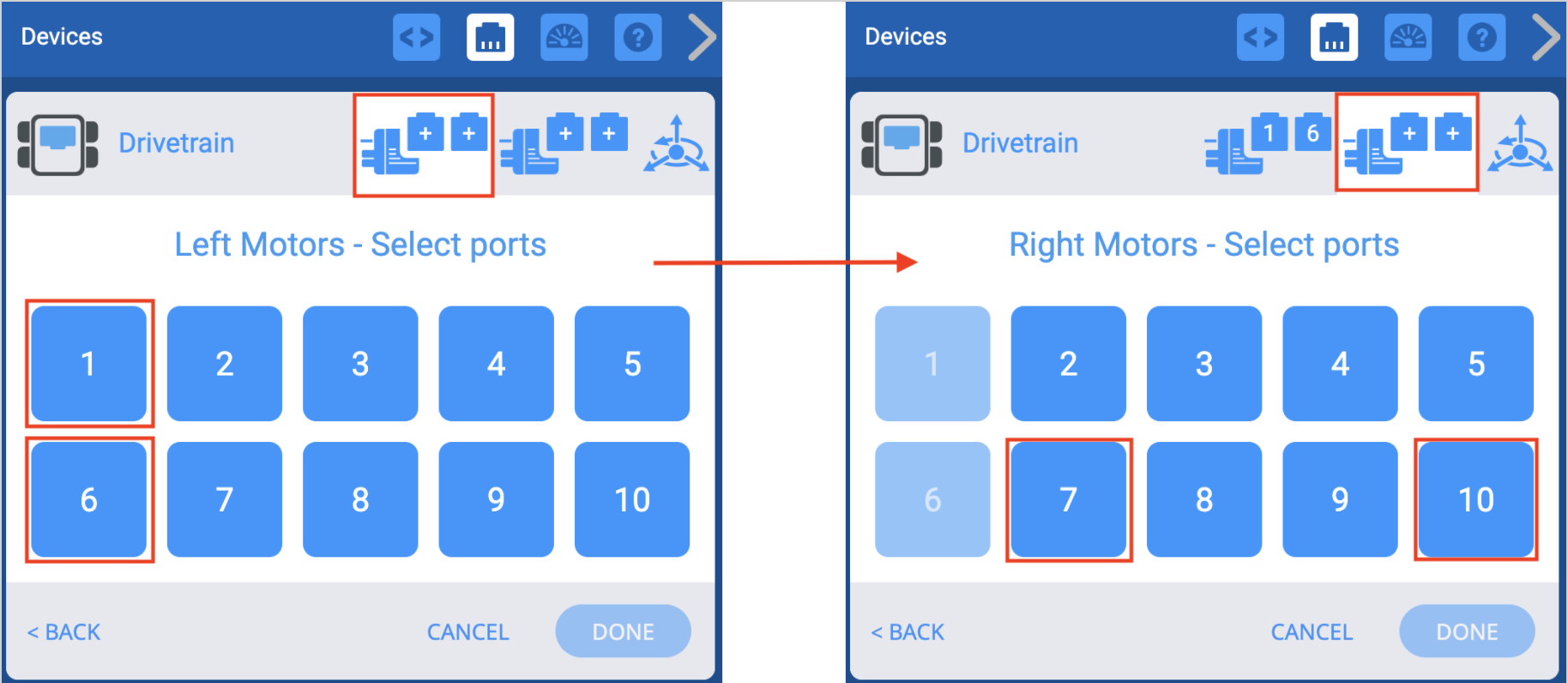

เลือกพอร์ตที่จะต่อมอเตอร์ด้านซ้ายและมอเตอร์ด้านขวาเข้ากับ VEX EXP Brain พอร์ตที่กำหนดค่าไว้สำหรับอุปกรณ์อื่นแล้วจะไม่สามารถใช้งานได้

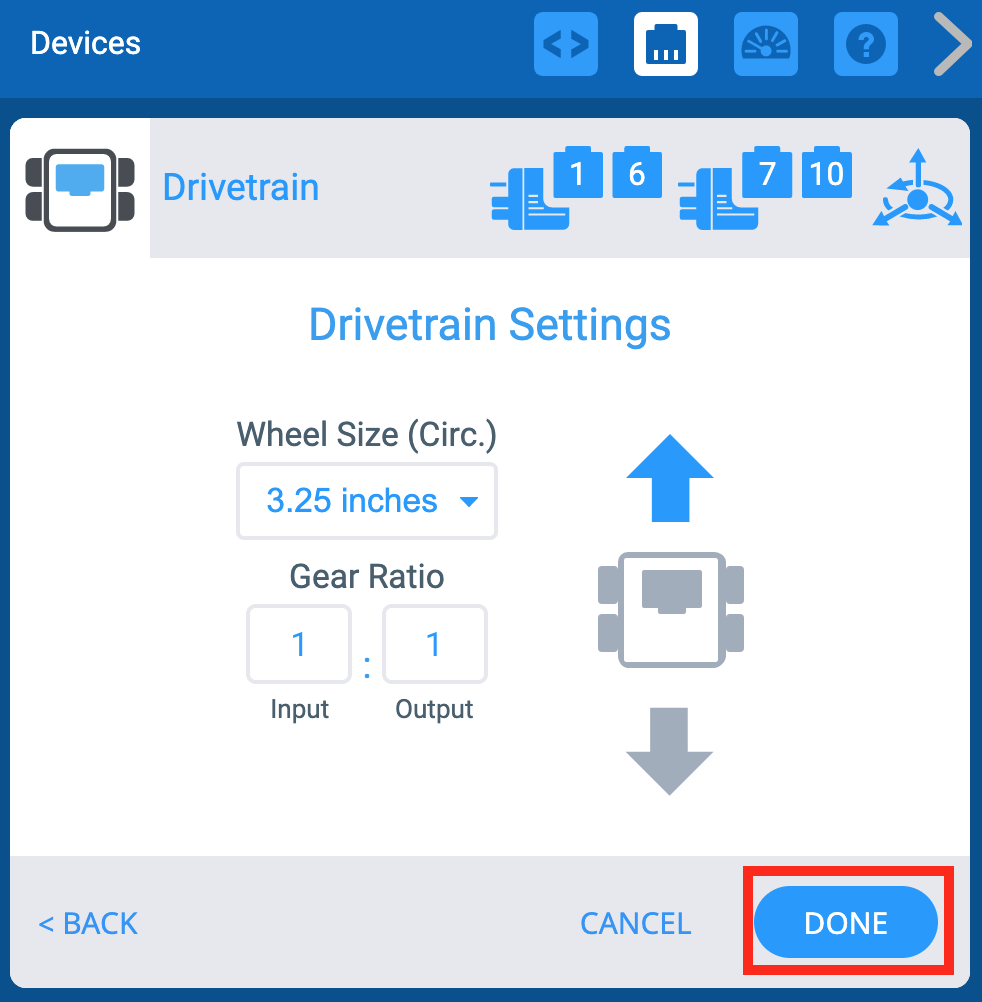

เมื่อกำหนดค่าระบบขับเคลื่อนแล้ว ให้เลือก "เสร็จสิ้น" เพื่อส่งอุปกรณ์ไปยังการกำหนดค่า หรือ "ยกเลิก" เพื่อกลับไปที่เมนูอุปกรณ์

หมายเหตุ: การเลือก "ยกเลิก" จะยกเลิกการเปลี่ยนแปลงใดๆ ที่คุณทำกับอุปกรณ์ และจะไม่เป็นส่วนหนึ่งของการกำหนดค่า


การเปลี่ยนหมายเลขพอร์ตของระบบขับเคลื่อน

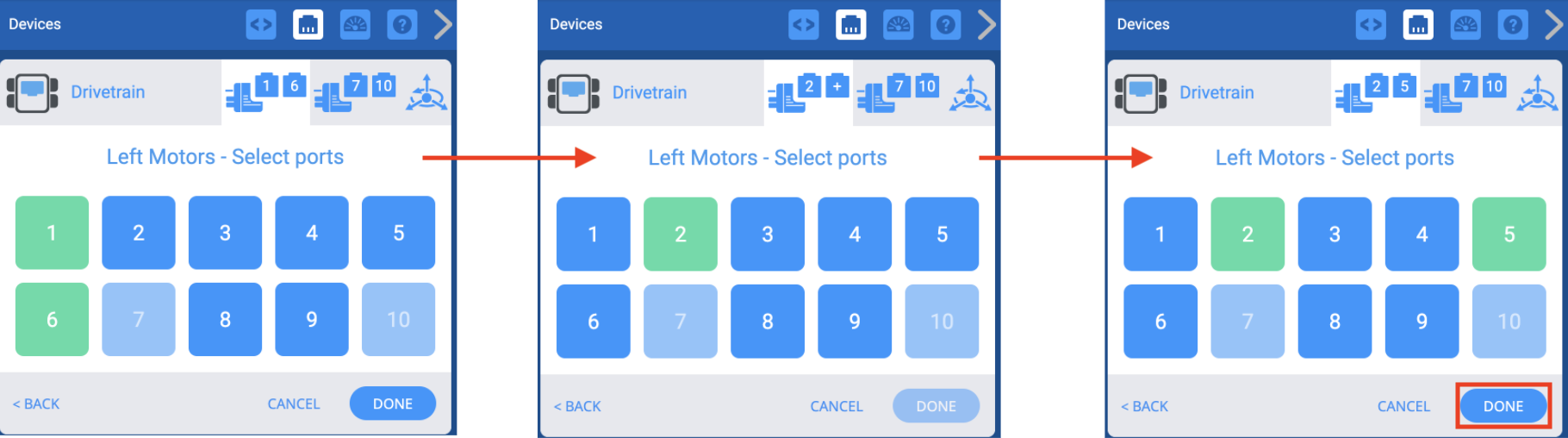

คุณสามารถเปลี่ยนหมายเลขพอร์ตสำหรับมอเตอร์ด้านซ้ายและมอเตอร์ด้านขวาในระบบขับเคลื่อนได้โดยการเลือกไอคอนปลั๊กที่มุมขวาบนของหน้าจอตัวเลือก


เลือกพอร์ตอื่นบนหน้าจอการเลือกพอร์ต และหมายเลขพอร์ตจะเปลี่ยนเป็นสีเขียว

จากนั้นเลือกเสร็จสิ้นเพื่อส่งการเปลี่ยนแปลง


การเปลี่ยนขนาดล้อของระบบขับเคลื่อน

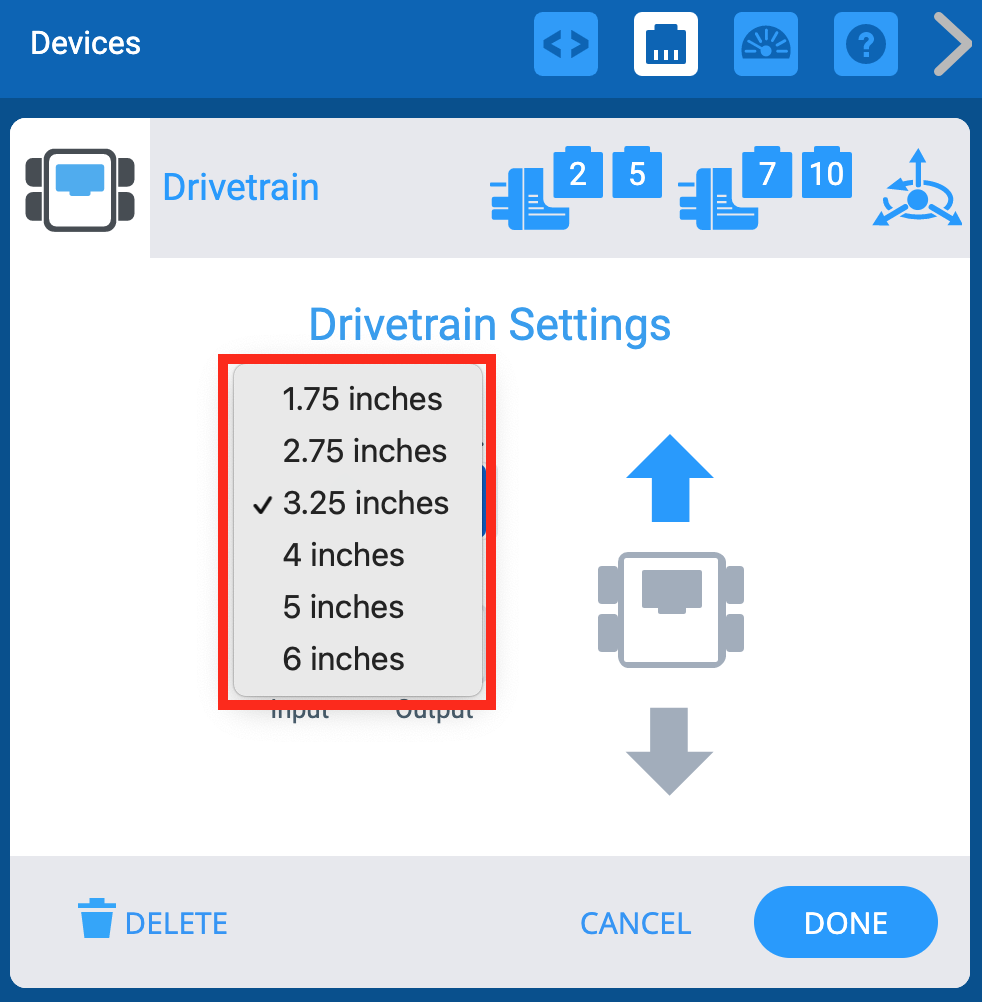

คุณสามารถเปลี่ยนขนาดล้อของระบบขับเคลื่อนได้โดยเลือกเมนูแบบเลื่อนลงใต้ "ขนาดล้อ"


การเปลี่ยนอัตราทดเกียร์ของระบบขับเคลื่อน

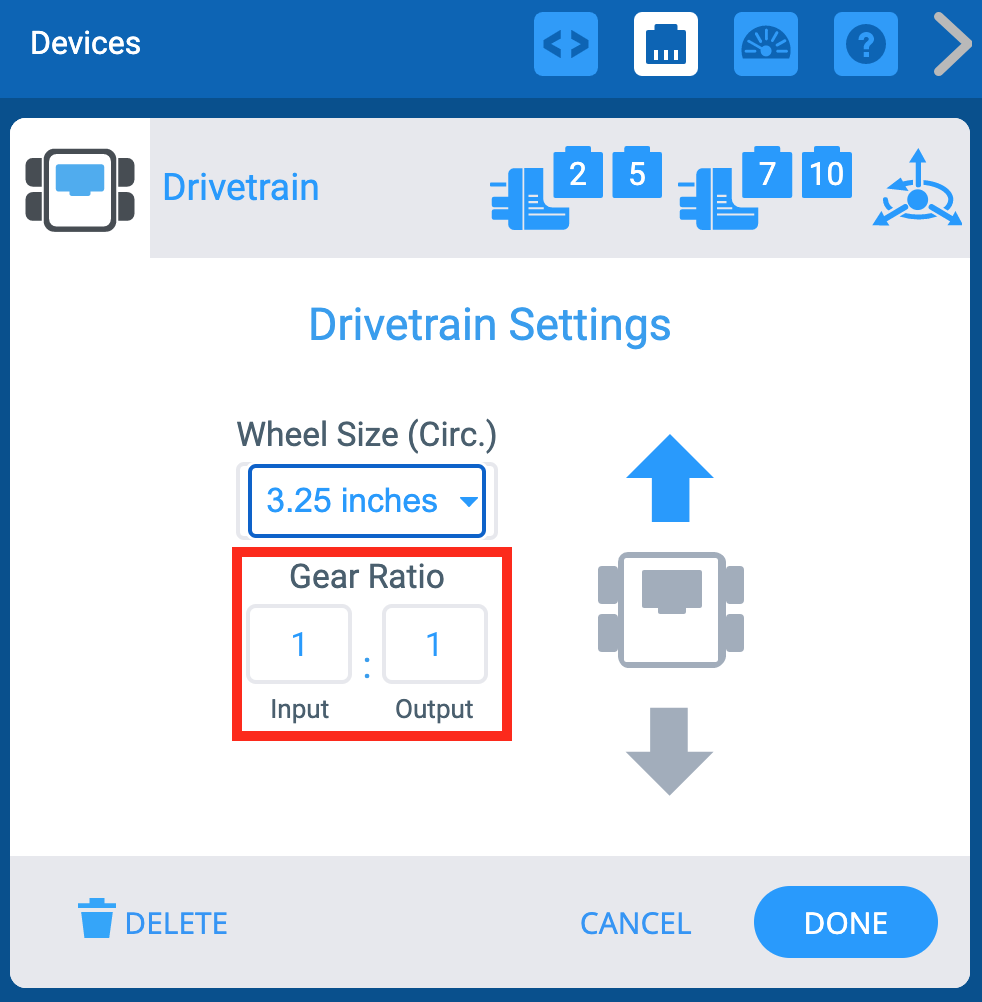

คุณสามารถเปลี่ยนอัตราทดเกียร์สำหรับระบบขับเคลื่อนได้โดยป้อนค่าในกล่อง "อินพุต" และ "เอาท์พุต"


การกลับระบบขับเคลื่อน

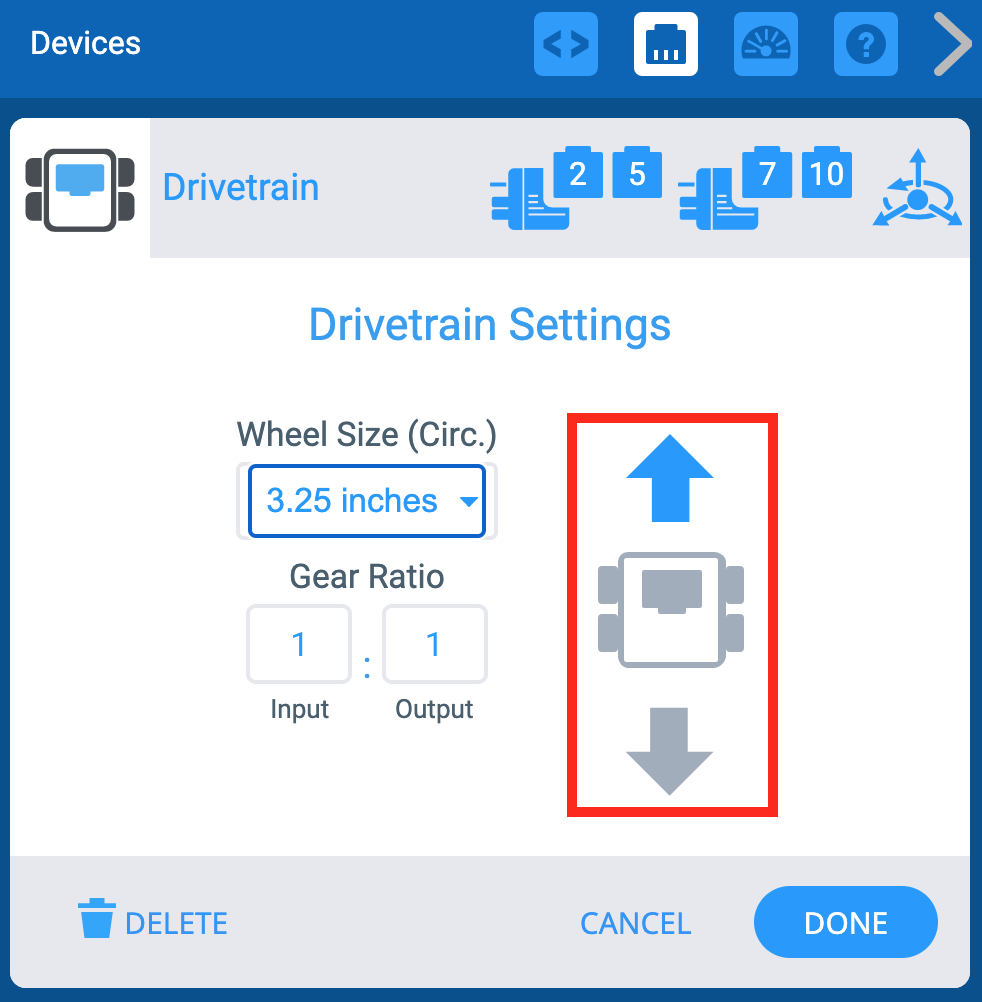

หน้าจอตัวเลือกยังช่วยให้ทิศทางของระบบขับเคลื่อนสามารถย้อนกลับได้


การลบระบบขับเคลื่อน

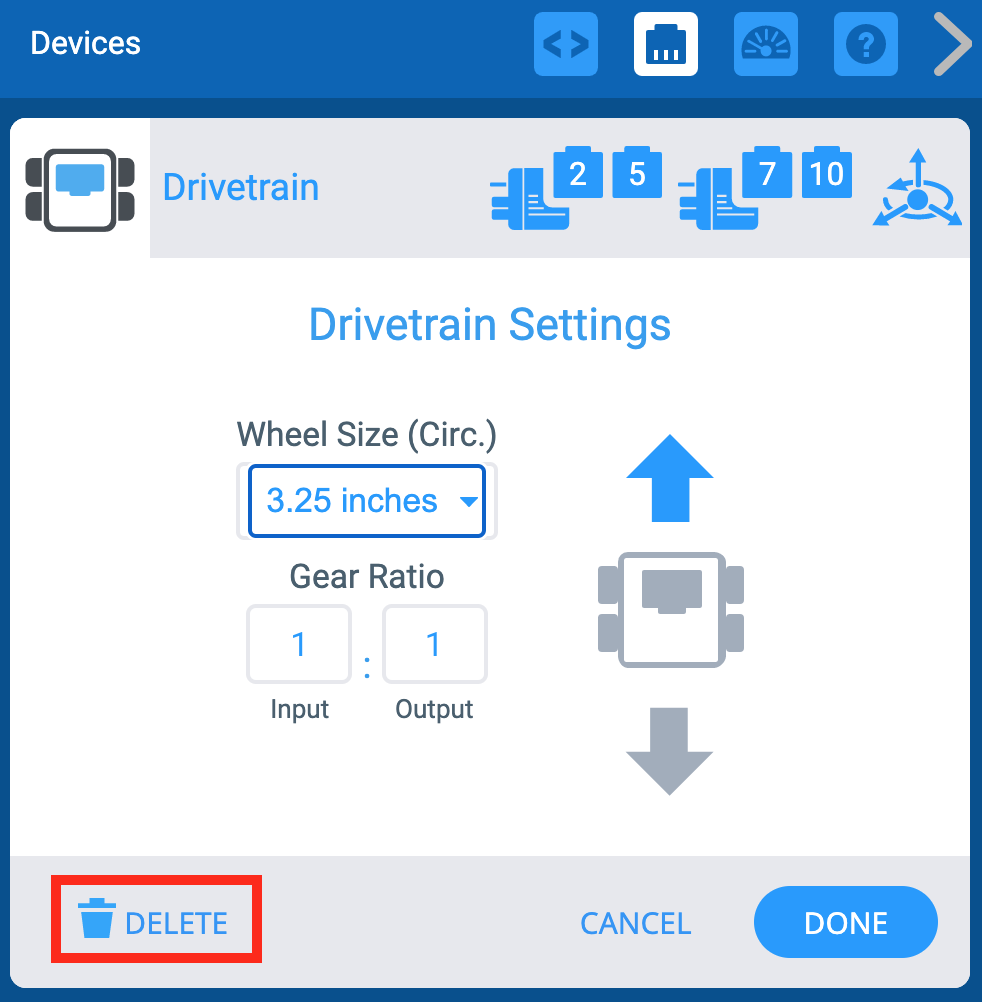

ระบบขับเคลื่อนสามารถลบได้ด้วยการเลือกตัวเลือก "ลบ" ที่ด้านล่างของหน้าจอ
