การใช้หน้าจออุปกรณ์ - IQ Brain (รุ่นที่ 2)

คุณสามารถใช้ Sensor Dashboard บน VEX IQ (รุ่นที่ 2) Brain เพื่อดูข้อมูลสำหรับมอเตอร์หรือเซ็นเซอร์ที่เชื่อมต่ออยู่


ใช้ปุ่มซ้ายและขวาเพื่อไฮไลท์ตัวเลือกเมนูอุปกรณ์ จากนั้นกดปุ่มตรวจสอบเพื่อเลือกอุปกรณ์


ในเมนูอุปกรณ์ คุณจะเห็นอุปกรณ์ที่เชื่อมต่ออยู่บนหุ่นยนต์ของคุณ

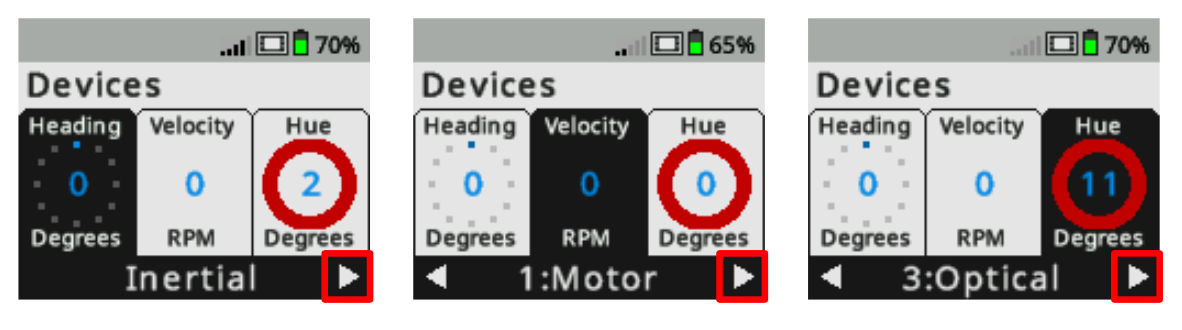

ใช้ปุ่มซ้ายและขวาเพื่อไฮไลท์เซ็นเซอร์ที่คุณต้องการ จากนั้นกดปุ่มตรวจสอบเพื่อเลือก

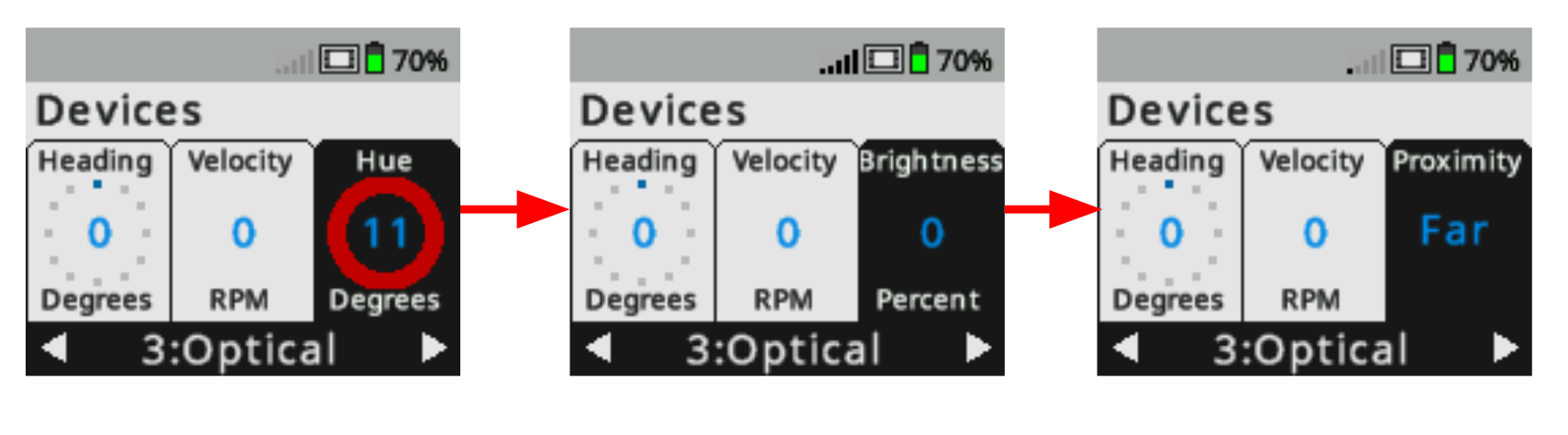

หากมีประเภทข้อมูลมากกว่าหนึ่งประเภทที่เซ็นเซอร์รายงาน คุณสามารถใช้ปุ่มตรวจสอบเพื่อเลื่อนดูตัวเลือกข้อมูลเซ็นเซอร์ได้

ในภาพตัวอย่างนี้ ออปติคัลเซนเซอร์สามารถแสดงค่าเฉดสี ความสว่าง หรือความใกล้เคียงได้


กดปุ่มตรวจสอบต่อไปจนกว่าคุณจะเห็นมุมมองแดชบอร์ดที่ต้องการสำหรับเซ็นเซอร์ที่คุณเลือก

ภาพตัวอย่างนี้แสดงแผงเซ็นเซอร์สำหรับเซ็นเซอร์ออปติคัล แดชบอร์ดจะแสดงพอร์ตที่เซ็นเซอร์ออปติคัลเชื่อมต่ออยู่ รวมถึงค่าเฉดสี สี LED ความสว่าง และข้อมูลความใกล้เคียง
