การเลือกชุดอุปกรณ์นิวเมติกสำหรับระบบ V5

ชุดอุปกรณ์นิวเมติก มีทั้งหมด 4 ชุด สำหรับระบบ V5

  • ชุดนิวเมติก 1 - กระบอกสูบแบบเดี่ยว
  • ชุดนิวเมติกส์ 1A - อุปกรณ์เสริมสำหรับกระบอกสูบเดี่ยว
  • ชุดนิวเมติก 2 - กระบอกสูบคู่
  • ชุดนิวเมติกส์ 2A - อุปกรณ์เสริมสำหรับกระบอกสูบคู่

บทความนี้จะกล่าวถึง:

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับส่วนประกอบนิวเมติกและวิธีใช้งาน โปรดดูที่ การเริ่มต้นใช้งานนิวเมติกกับระบบ V5


ชุดกระบอกสูบรักษาการเดี่ยว


ชุดกระบอกสูบแบบเดี่ยวมีกระบอกสูบนิวแมติกที่ทำงานแบบเดี่ยว ข้อดีของกระบอกสูบเหล่านี้คือสปริงบังคับให้แกนดึงหดหลังจากที่อากาศถูกปล่อยออกจากกระบอกสูบ ดังนั้นกระบอกสูบจึงไม่ใช้อากาศมากในการยืดและหดในแต่ละรอบ



ชุดนิวเมติกส์ 1 - กระบอกสูบแบบเดี่ยวประกอบด้วยส่วนประกอบทั้งหมดที่จำเป็นในการสร้างระบบที่สมบูรณ์เพื่อควบคุมกระบอกสูบนิวแมติกที่ทำงานแบบเดี่ยวสองกระบอก


ชุดอุปกรณ์สำหรับนิวเมติก ชุดที่ 1



Pneumatics Kit 1A - Single Acting Cylinder Add-On มีส่วนประกอบทั้งหมดเพื่อเพิ่มกระบอกสูบนิวแมติกแบบเดี่ยวเพิ่มเติมให้กับระบบของคุณ

ชุดนี้ไม่สามารถใช้เป็นรายการเดี่ยวได้ ต้องใช้กับชุดนิวเมติก 1 หรือชุดนิวเมติกส์ 2 เพื่อให้ทำงานได้


เนื้อหาเกี่ยวกับชุดอุปกรณ์สำหรับชุดนิวเมติกส์ 1A


ชุดกระบอกสูบรักษาการคู่


ชุดกระบอกสูบแบบสองทางมีกระบอกสูบแบบนิวแมติกแบบคู่ ข้อดีของกระบอกสูบเหล่านี้คือเมื่อก้านยืดออก ไม่จำเป็นต้องเอาชนะแรงของสปริงซึ่งพบได้ในกระบอกสูบนิวแมติกที่ทำงานแบบเดี่ยว นอกจากนี้ ก้านถูกดันกลับเข้า (หดกลับ) โดยแรงดันอากาศ ซึ่งหมายความว่าเป็นไปได้ที่กระบอกสูบแบบคู่จะสร้างแรงในทั้งสองทิศทางได้มากกว่ากระบอกสูบแบบนิวแมติกที่ทำงานแบบเดี่ยว



ชุดนิวเมติก 2 - กระบอกสูบแบบ Double Acting ประกอบด้วยส่วนประกอบทั้งหมดที่จำเป็นในการสร้างระบบที่สมบูรณ์เพื่อควบคุมกระบอกสูบนิวแมติกแบบดับเบิ้ลแอคติ้งสองตัว

ชุดนิวเมติกส์ 2 ประกอบด้วยเครื่องวัดการไหลสองตัวและสวิตช์เปิดปิดซึ่งไม่พบในชุดอุปกรณ์นิวเมติก 1


เนื้อหาเกี่ยวกับชุดอุปกรณ์สำหรับชุดนิวเมติกส์ 2



ชุดอุปกรณ์นิวเมติกส์ 2A - ส่วนเสริมกระบอกสูบดับเบิลแอคติ้งประกอบด้วยส่วนประกอบทั้งหมดเพื่อเพิ่มกระบอกลมแบบดับเบิ้ลแอคติ้งให้กับระบบของคุณ

ชุดนี้ไม่สามารถใช้เป็นรายการเดี่ยวได้ ต้องใช้กับชุดนิวเมติก 1 หรือชุดนิวเมติกส์ 2 เพื่อให้ทำงานได้

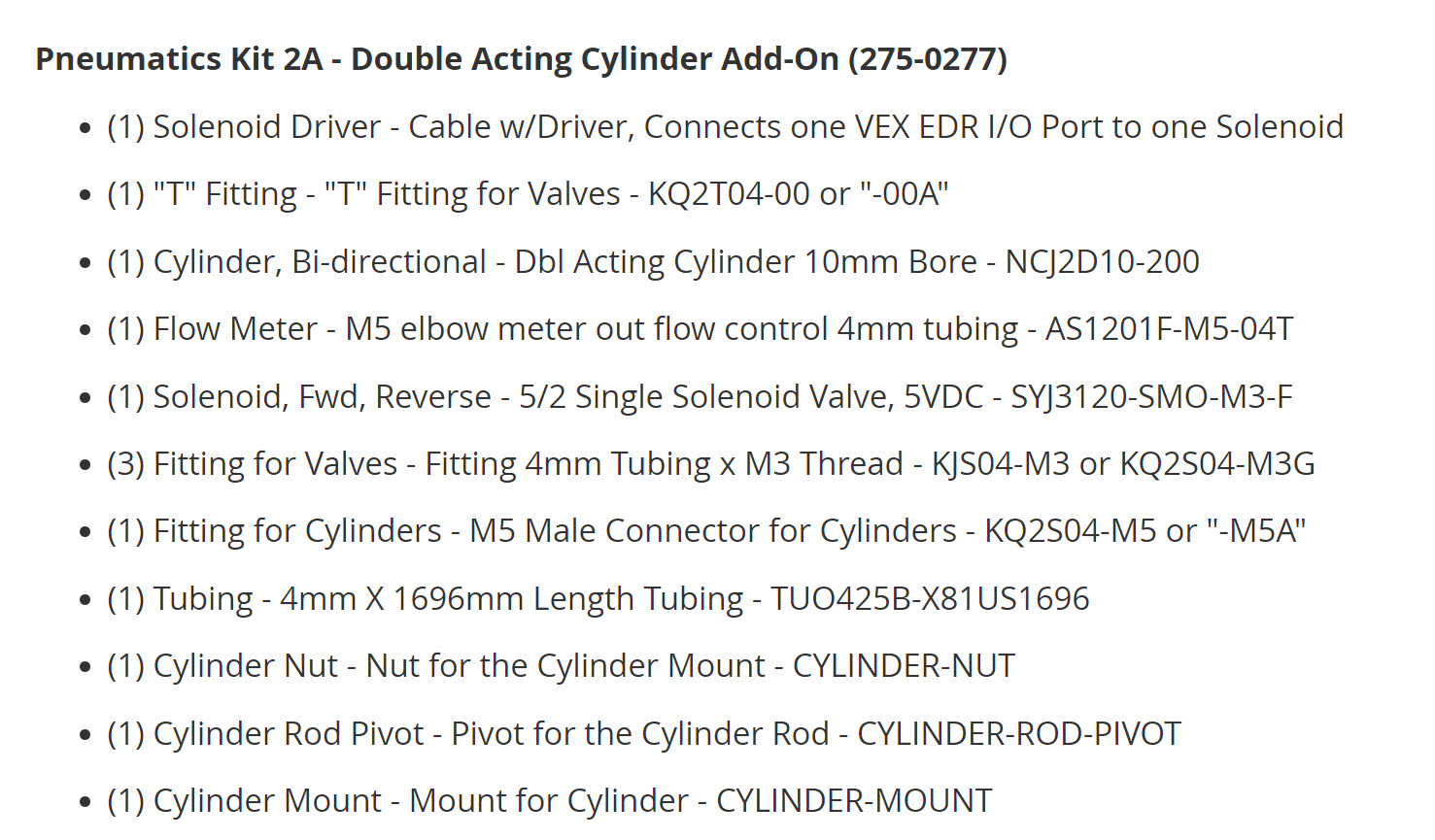

เนื้อหาเกี่ยวกับชุดอุปกรณ์สำหรับชุดนิวเมติกส์ 2A


อะไหล่เพิ่มเติม


สายเคเบิลไดรเวอร์โซลินอยด์ (2 แพ็ค) ประกอบด้วยสายไดรเวอร์โซลินอยด์สองเส้นสำหรับเปลี่ยน หากสายโซลินอยด์ไดรเวอร์ดั้งเดิมเสียหาย


มีท่อลมเพิ่มเติมเพื่อให้คุณแยกส่วนประกอบระบบลมออกได้ในระยะทางที่ไกลกว่า
