แบบดั้งเดิม - การป้องกันการรั่วไหลของอากาศในระบบนิวแมติก VEX

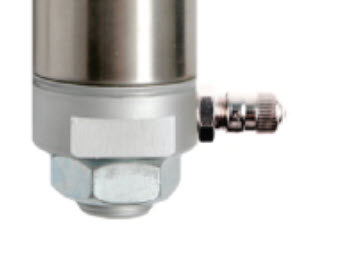

ข้อต่อถังเก็บลมประกอบด้วยวาล์วปั๊มลมยาง Schrader และข้อต่อถังเก็บลม

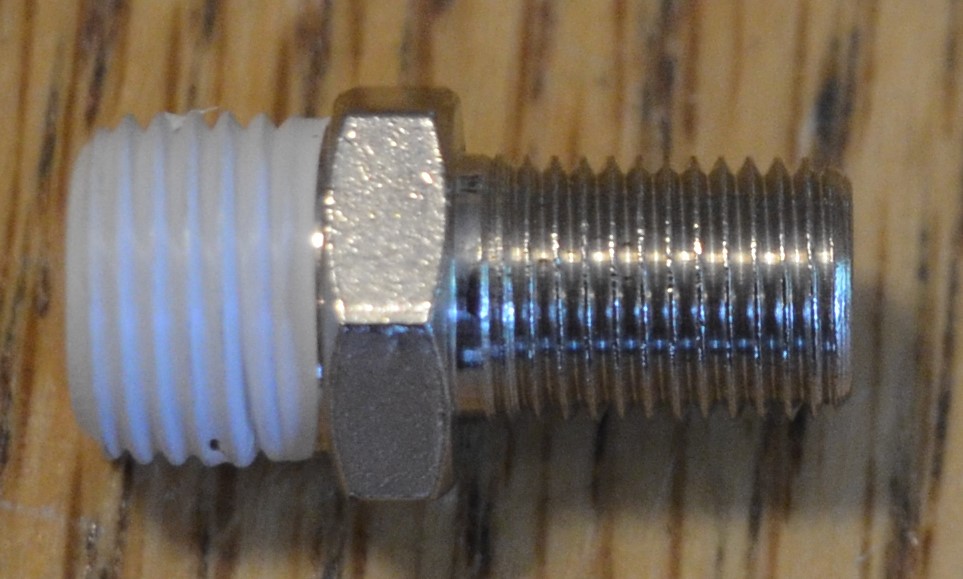

เกลียวของข้อต่ออ่างเก็บน้ำมาพร้อมกับเทฟล่อนที่ใช้แล้วเพื่อสร้างซีลที่ปราศจากการรั่วซึม

คุณสามารถพันเทปเทฟลอนชั้นเดียวไว้รอบๆ เกลียวของข้อต่อยาง Schrader ก่อนที่จะขันสกรูเข้ากับช่องเก็บอากาศ สิ่งนี้จะช่วยสร้างผนึกสุญญากาศ

สามารถขันข้อต่อปั๊มลมยาง Schrader และข้อต่อถังเก็บน้ำเข้ากับช่องที่ปลายถังเก็บลมได้อย่างแน่นหนาโดยใช้ประแจขนาด 7/16 นิ้ว

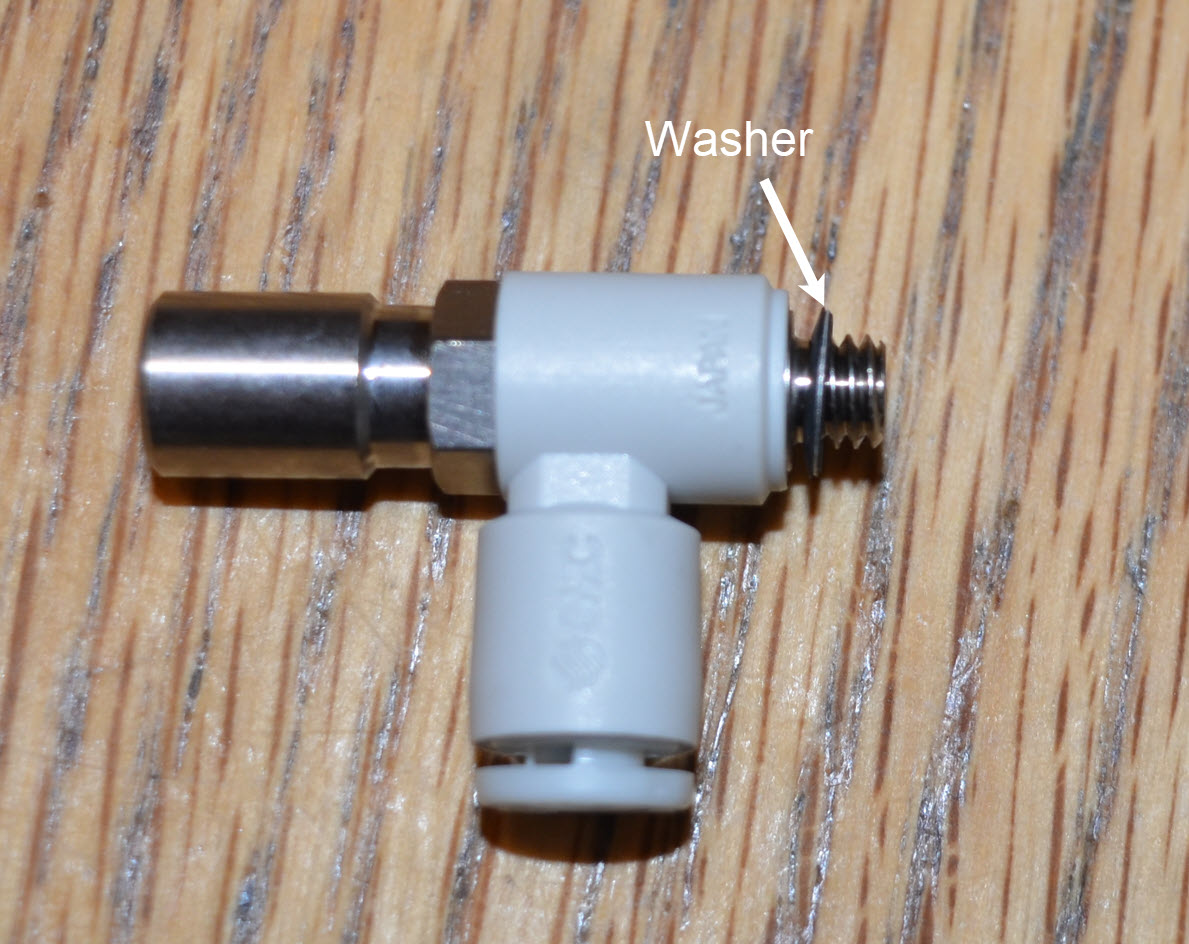

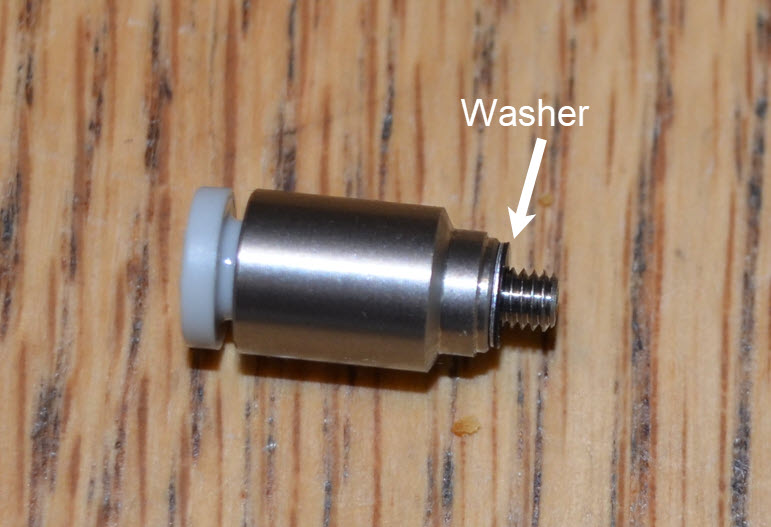

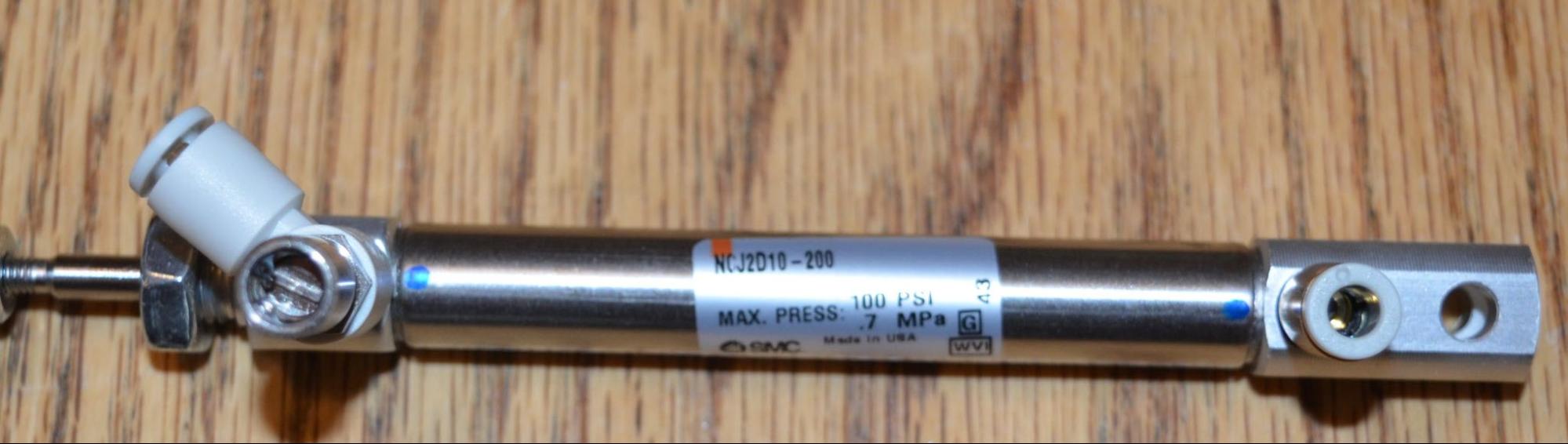

ข้อต่อสำหรับกระบอกสูบนิวแมติกส์ ได้แก่ ข้อต่อกระบอกและเครื่องวัดอัตราการไหล

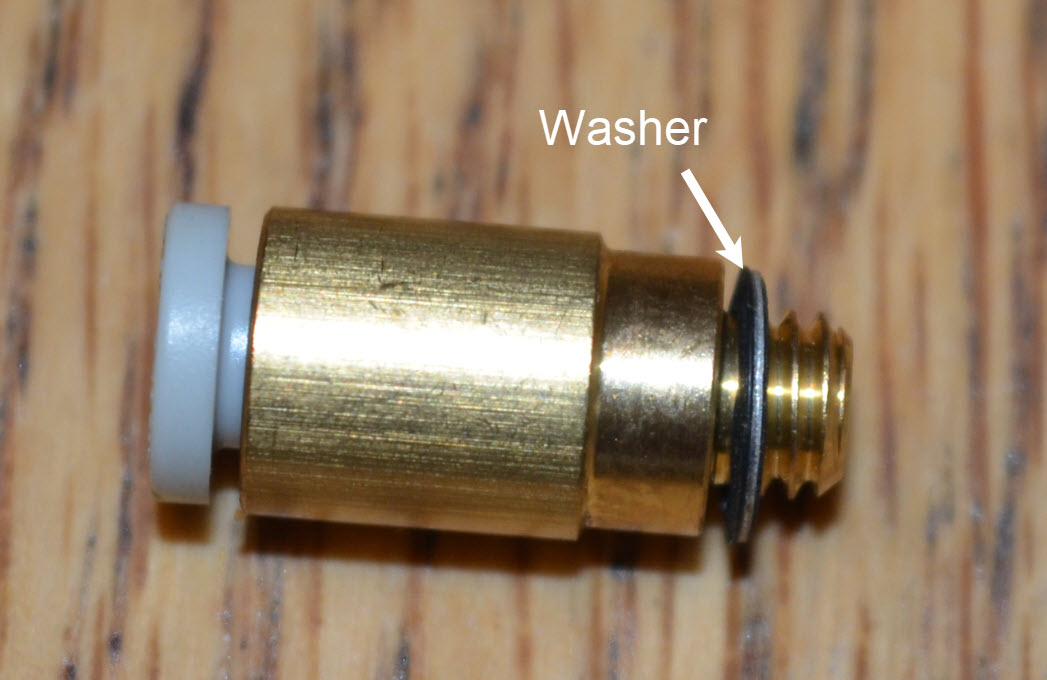

อุปกรณ์เหล่านี้มีแหวนรองซึ่งจะช่วยสร้างซีลสุญญากาศ

ใช้คีมคู่เล็กๆ ค่อยๆ ขันข้อต่อให้แน่นจนผ่านนิ้วเข้าไปประมาณ ¼ รอบ

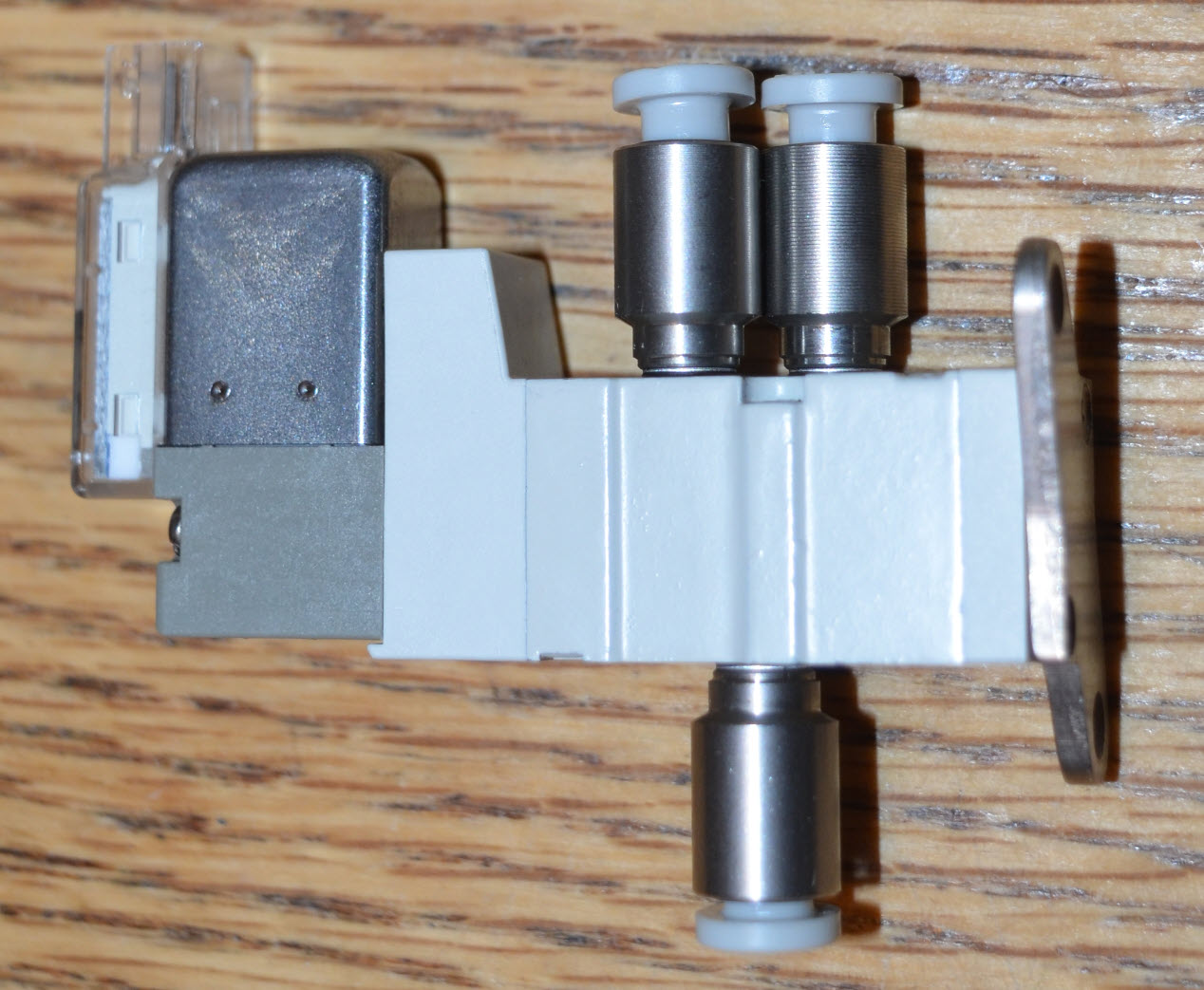

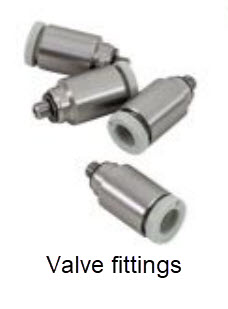

โซลินอยด์วาล์วแบบนิวแมติกใช้ข้อต่อวาล์ว

อุปกรณ์วาล์วยังมีแหวนรองเพื่อสร้างซีลสุญญากาศ

ควรขันข้อต่อเหล่านี้ให้แน่นด้วยคีมขนาดเล็ก 1/4 รอบ

ท่อนิวแมติกที่ใช้เชื่อมต่ออุปกรณ์นิวแมติกสามารถตัดได้ด้วยกรรไกรอเนกประสงค์ที่มีความคม

ในการสร้างซีลกันอากาศเข้า ต้องแน่ใจว่าได้ตัดท่อตรงๆ เพื่อสร้างปลายทรงสี่เหลี่ยม อย่าตัดท่อเป็นมุม

หมายเหตุ: ยิ่งความยาวของท่ออยู่ระหว่างวาล์วและกระบอกสูบนิวแมติกมากขึ้น ความดันอากาศก็จะสูญเสียมากขึ้นทุกครั้งที่เปิดใช้งานกระบอกสูบ

อุปกรณ์ข้อต่อท่อลมทั้งหมดยอมรับท่อโดยเพียงแค่สอดท่อเข้าไปในข้อต่อจนกระทั่งหยุด

ตรวจสอบให้แน่ใจว่าได้ใส่ท่อนิวแมติกเข้าไปในข้อต่อจนสุดแล้ว มีซีลวงแหวนยางที่ท่อต้องลอดผ่านเพื่อสร้างซีลสุญญากาศ

หากต้องการปลดท่อออก จะต้องดันปลอกด้านนอกของข้อต่อเข้าทางข้อต่อ จากนั้นจึงถอดท่อออกได้

หากระบบนิวแมติกของคุณไม่รักษาแรงดันอากาศไว้เป็นระยะเวลาหนึ่ง แสดงว่าอาจมีอากาศรั่วที่ไหนสักแห่งในระบบ

วิธีหนึ่งในการตรวจสอบการรั่วไหลของอากาศคือการใช้สบู่และน้ำปริมาณเล็กน้อยในบริเวณที่ข้อต่อเชื่อมต่ออยู่ หากมีฟองอากาศปรากฏขึ้นที่ตำแหน่งใดตำแหน่งหนึ่ง แสดงว่าเกิดการรั่วไหลของอากาศและจำเป็นต้องขันข้อต่อให้แน่น

หมายเหตุ: ห้ามใช้สบู่และน้ำกับการเชื่อมต่ออิเล็กทรอนิกส์
