ตัวควบคุมโดรน VEX AIR ช่วยให้คุณสามารถจับภาพวิดีโอและภาพจากฟีดกล้องของเซ็นเซอร์วิชั่นบนโดรน VEX AIR ได้ บทความนี้จะแนะนำวิธีการบันทึกไฟล์เหล่านั้น ตรวจสอบไฟล์เหล่านั้นบนตัวควบคุม และเข้าถึงไฟล์เหล่านั้นบนคอมพิวเตอร์ของคุณ

การถ่ายภาพและวิดีโอ

มีสามวิธีที่แตกต่างกันในการถ่ายภาพและวิดีโอด้วยโดรนและตัวควบคุม

การใช้ปุ่มบนหน้าจอตัวควบคุม

หน้าจอตัวควบคุมแสดงมุมมองกล้องที่มองลงในจอแสดงผลหลัก โดยเน้นปุ่มรูปตาที่มุมล่างขวา ซึ่งแสดงตัวเลือกสำหรับการถ่ายภาพจากเซ็นเซอร์ภาพมองลงในจอแสดงผลหลัก

ไอคอนรูปตาที่มุมล่างขวาของอินเทอร์เฟซตัวควบคุมช่วยให้คุณจับภาพฟีดกล้องของเซ็นเซอร์วิชั่นที่หันไปข้างหน้าหรือหันลงล่างได้

เรียนรู้เพิ่มเติมเกี่ยวกับตัวเลือกบนอินเทอร์เฟซตัวควบคุมในบทความนี้

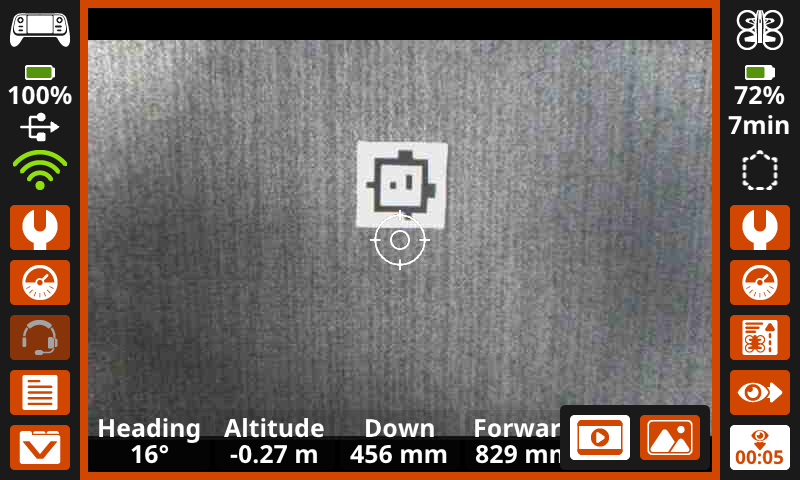

รูปภาพเดียวกับภาพก่อนหน้า แสดงจอแสดงผลตรงกลางที่เน้นด้วยกล่องสีส้ม และตัวจับเวลาอ่านเวลา 5 วินาทีที่มุมล่างขวา ระบุว่ากำลังบันทึกวิดีโอ

ขณะกำลังถ่ายวิดีโอ หน้าจอจะเน้นเป็นสีส้ม และตัวจับเวลาการบันทึกจะปรากฏบนกล้องที่กำลังบันทึกที่มุมล่างขวา ดังที่แสดงที่นี่

เมื่อถ่ายภาพ หน้าจอจะเน้นเป็นสีขาวในขณะที่ถ่ายภาพ

การใช้โครงการ default_fly

หน้าจอผู้ใช้ของโครงการเริ่มต้นพร้อมปุ่ม 9 และ 10 สำหรับ Photo Forward และ Photo Downward ที่เน้นไว้บนหน้าจอ

ขณะใช้โครงการdefault_flyคุณสามารถจับภาพจากเซ็นเซอร์วิชั่นที่หันไปข้างหน้าหรือหันลงโดยใช้ปุ่มที่ระบุบนหน้าจอหรือตัวควบคุม

การใช้คำสั่งใน VEXcode AIR

ภาพเคียงข้างกันของบล็อกกล้องทางด้านซ้ายและคำสั่ง Python ของกล้องที่คล้ายกันทางด้านขวา นำมาจากกล่องเครื่องมือ VEXcode AIR

คุณสามารถใช้คำสั่งกล้องในโครงการ VEXcode AIR เพื่อบันทึกวิดีโอหรือจับภาพจากกล้องทั้งสองตัวได้เช่นกัน

ดูข้อมูลอ้างอิง API ของ VEXcode สำหรับ VEX AIR เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบล็อกกล้องและคำสั่ง Python

การดูไฟล์บนตัวควบคุม

คุณสามารถดูตัวอย่างการบันทึกและภาพของคุณบนตัวควบคุมก่อนที่จะส่งออกไปยังอุปกรณ์ของคุณได้โดยดูข้อมูลภารกิจ

หน้าจอตัวควบคุมแสดงมุมมองกล้องที่ลดลงตรงกลาง โดยมีปุ่มข้อมูลภารกิจที่มุมล่างซ้ายถูกเน้นไว้

เลือกไอคอนข้อมูลภารกิจ ที่มุมล่างซ้ายของหน้าจอเพื่อเปิดข้อมูลภารกิจที่ผ่านมา

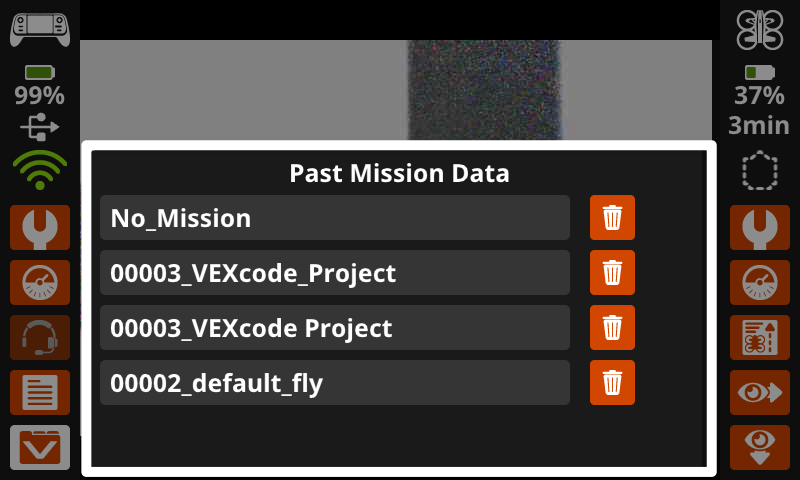

รูปภาพเดียวกันกับภาพก่อนหน้า ซึ่งตอนนี้แสดงเมนูข้อมูลภารกิจที่ผ่านมาที่เปิดอยู่เหนือมุมมองกล้องที่หันลงด้านล่าง

เลือกโฟลเดอร์ที่ต้องการเพื่อดูรูปภาพหรือวิดีโอที่ถ่ายระหว่างภารกิจนั้น

ชื่อโฟลเดอร์ระบุว่าโครงการใดกำลังดำเนินการอยู่เมื่อบันทึกข้อมูลภารกิจ 'ไม่มีภารกิจ' แสดงว่าโดรนอยู่นิ่งและไม่ได้ดำเนินโครงการใดๆ

รูปภาพเดียวกันกับภาพก่อนหน้านี้ซึ่งมีไฟล์สำหรับข้อมูลภารกิจโครงการ VEXcode อยู่ ทางด้านขวาของชื่อไฟล์แต่ละไฟล์จะมีไอคอนถังขยะ

รูปภาพและวิดีโอทั้งหมดจะปรากฏเป็นตัวเลือกไฟล์ภายในโฟลเดอร์ข้อมูลภารกิจที่ตรงกัน เลือกไฟล์เพื่อเปิดบนหน้าจอตัวควบคุม

คุณสามารถลบไฟล์ได้โดยเลือกไอคอน ถังขยะ

หน้าจอตัวควบคุมจะแสดงวิดีโอที่บันทึกไว้ในจอแสดงผล และอ่าน video_0.avi ที่ด้านบน และตัวควบคุมสำหรับการเดินหน้า หยุดชั่วคราว และถอยหลัง จะถูกเน้นไว้ที่ด้านล่างของหน้าจอ

ใช้ปุ่มที่ด้านล่างของหน้าจอเพื่อเล่นวิดีโอและเลื่อนดูภาพและวิดีโอที่บันทึกไว้ทั้งหมดภายในไฟล์

รูปภาพเดียวกันกับภาพก่อนหน้าซึ่งมีปุ่ม x สีส้มที่มุมขวาบนของจอแสดงผลที่ถูกเน้น

เลือก X ที่มุมขวาบนเพื่อออกและกลับสู่โฟลเดอร์ข้อมูลภารกิจ

การดึงไฟล์จากตัวควบคุม

แสดงให้เห็นตัวควบคุมโดรน VEX AIR ที่เชื่อมต่อกับแล็ปท็อปโดยใช้สาย USB สายเคเบิลเสียบเข้ากับพอร์ต USB-A ของตัวควบคุม

หากต้องการเข้าถึงภาพและวิดีโอที่บันทึกไว้จากตัวควบคุมบนอุปกรณ์ของคุณ โปรดตรวจสอบให้แน่ใจว่าตัวควบคุมเสียบอยู่กับอุปกรณ์ของคุณ

ภาพหน้าจอของโฟลเดอร์การจัดการไฟล์ของอุปกรณ์ โดยเน้นอุปกรณ์ที่ไม่มีชื่อไว้

ใช้ระบบการจัดการไฟล์ของคอมพิวเตอร์ของคุณ (Finder, File Explorer เป็นต้น) ค้นหาตัวควบคุม

หากต้องการระบุได้อย่างง่ายดายว่าอุปกรณ์ถอดได้ใดเป็นตัวควบคุม ให้ปิดแล้วเปิดตัวควบคุมอีกครั้งในขณะที่ดูรายการอุปกรณ์ที่เสียบเข้ากับคอมพิวเตอร์ของคุณ

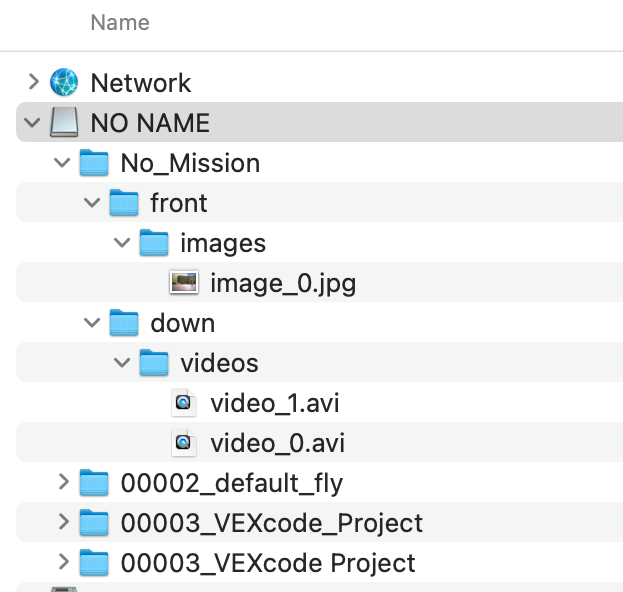

ภาพหน้าจอของระบบการจัดการไฟล์ของอุปกรณ์ที่แสดงให้เห็นอุปกรณ์ No Name ที่ขยายออกโดยมีไฟล์ข้อมูลภารกิจทั้งหมดอยู่ในรายการซ้อนกัน

ภายในโฟลเดอร์นี้ คุณจะเห็นโฟลเดอร์เดียวกันกับที่พบในเมนูข้อมูลภารกิจที่ผ่านมาบนตัวควบคุม ดาวน์โหลดไฟล์ที่ต้องการลงในอุปกรณ์ของคุณ

หมายเหตุ: รูปภาพจะถูกบันทึกเป็นไฟล์ .jpg จำนวน ไฟล์ และวิดีโอจะถูกบันทึกเป็นไฟล์ .avi จำนวน ไฟล์ อาจจำเป็นต้องแปลงข้อมูลเหล่านี้เพื่อให้เข้ากันได้กับอุปกรณ์ของคุณ
