ในการเริ่มเขียนโค้ด VEX AIR Drone ก่อนอื่นคุณต้องเชื่อมต่อ VEX AIR Drone Controller ที่จับคู่ไว้กับ VEXcode AIR ด้านล่างนี้เป็นขั้นตอนในการเชื่อมต่อคอนโทรลเลอร์ผ่านการเชื่อมต่อ USB-C

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการจับคู่คอนโทรลเลอร์ของคุณกับโดรน โปรดไปที่นี่

เปิดคอนโทรลเลอร์โดยกดปุ่ม Power ค้างไว้จนกระทั่งไฟ LED แสดงสถานะเริ่มกะพริบเป็นสีขาว จากนั้นจึงปล่อยปุ่ม แอนิเมชั่นนี้จะแสดงกระบวนการนี้

ตัวควบคุมอยู่ทางด้านซ้าย โดยมีปุ่มเปิด/ปิดเครื่อง และสาย USB เชื่อมต่อกับพอร์ต USB-C ทางด้านขวาปลายสาย USB-A เชื่อมต่อกับคอมพิวเตอร์

ใช้สาย USB-C เพื่อเชื่อมต่อ VEX AIR Drone Controller เข้ากับคอมพิวเตอร์

การเชื่อมต่อกับ VEXcode AIR บนเว็บ

หากต้องการเข้าถึง VEXcode AIR บนเว็บ ให้ไปที่ codeair.vex.com ในเบราว์เซอร์ Chrome

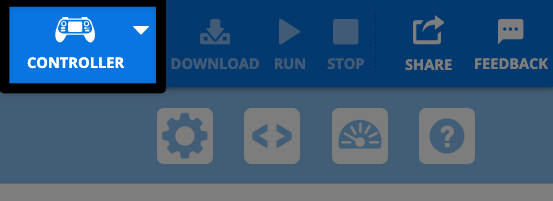

เลือกไอคอนตัวควบคุม ที่มุมขวาบน

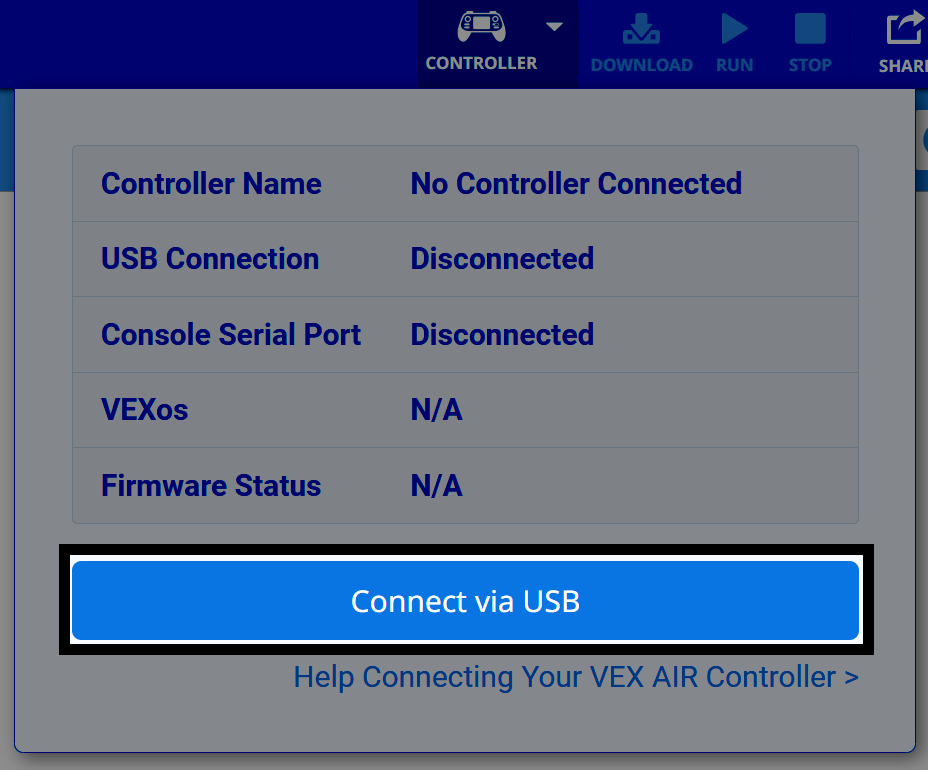

หน้าต่างสถานะการเชื่อมต่อแสดงว่าไม่มีการเชื่อมต่อคอนโทรลเลอร์ โดยมีปุ่มไฮไลต์เชื่อมต่อผ่าน USB ที่ด้านล่าง

เลือก เชื่อมต่อผ่าน USB จากเมนู

macOS/Chromebook

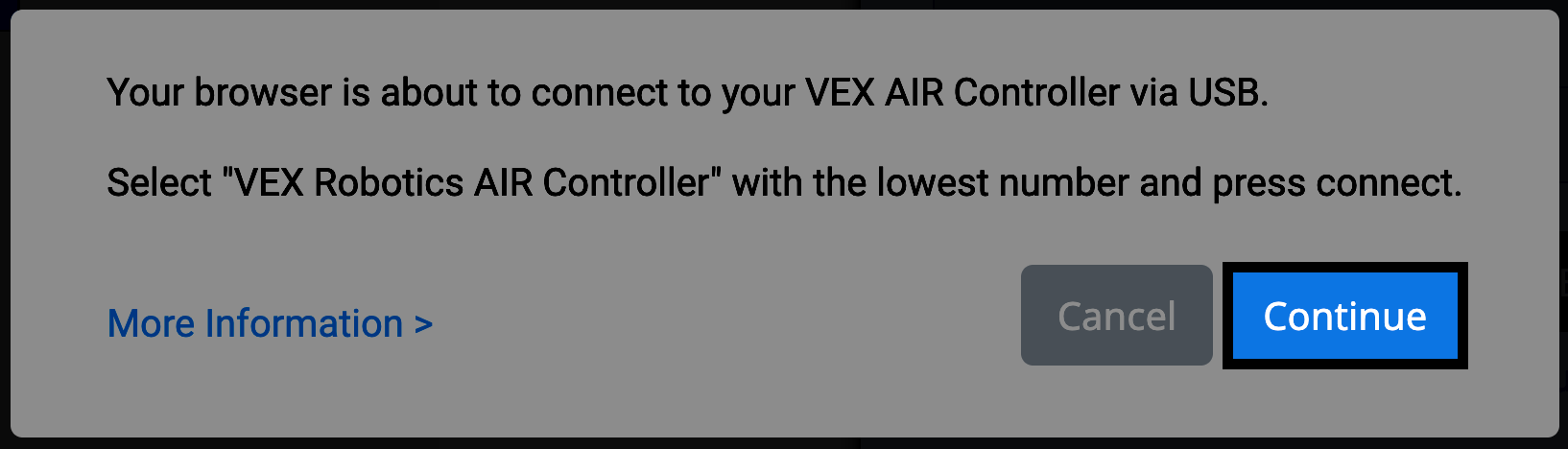

กล่องโต้ตอบที่แนะนำให้ผู้ใช้เชื่อมต่อกับตัวควบคุม VEX AIR ผ่าน USB พร้อมด้วยปุ่มยกเลิกและปุ่มดำเนินการต่อที่เน้นไว้

หน้าต่าง

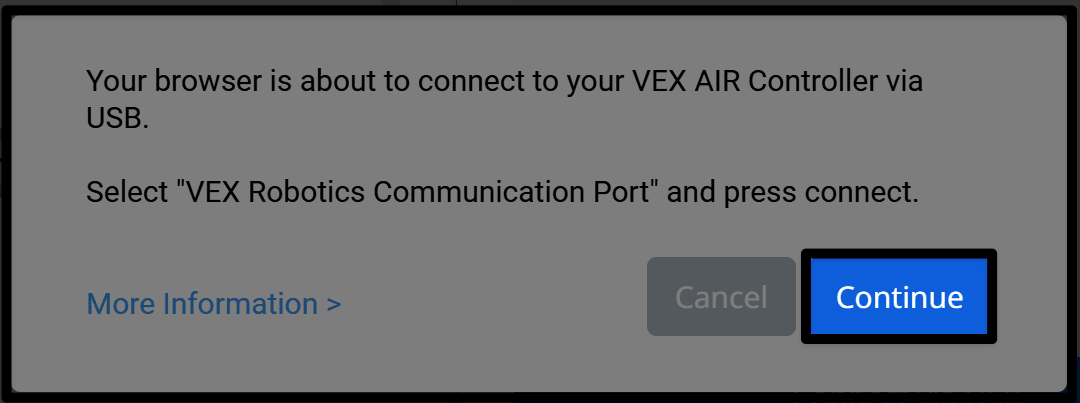

ข้อความแจ้งการเชื่อมต่อ Windows แสดงข้อความ "เบราว์เซอร์ของคุณกำลังจะเชื่อมต่อกับ VEX AIR Controller ผ่าน USB เลือก 'พอร์ตการสื่อสารหุ่นยนต์ VEX' และกดเชื่อมต่อ ปุ่มดำเนินการต่อที่มุมล่างขวาถูกเน้นไว้

เลือกภาพแต่ละภาพด้านบนเพื่อขยาย

ข้อความแจ้งเตือนจะปรากฏขึ้นตามอุปกรณ์ของคุณ เลือก ดำเนินการต่อ

macOS/Chromebook

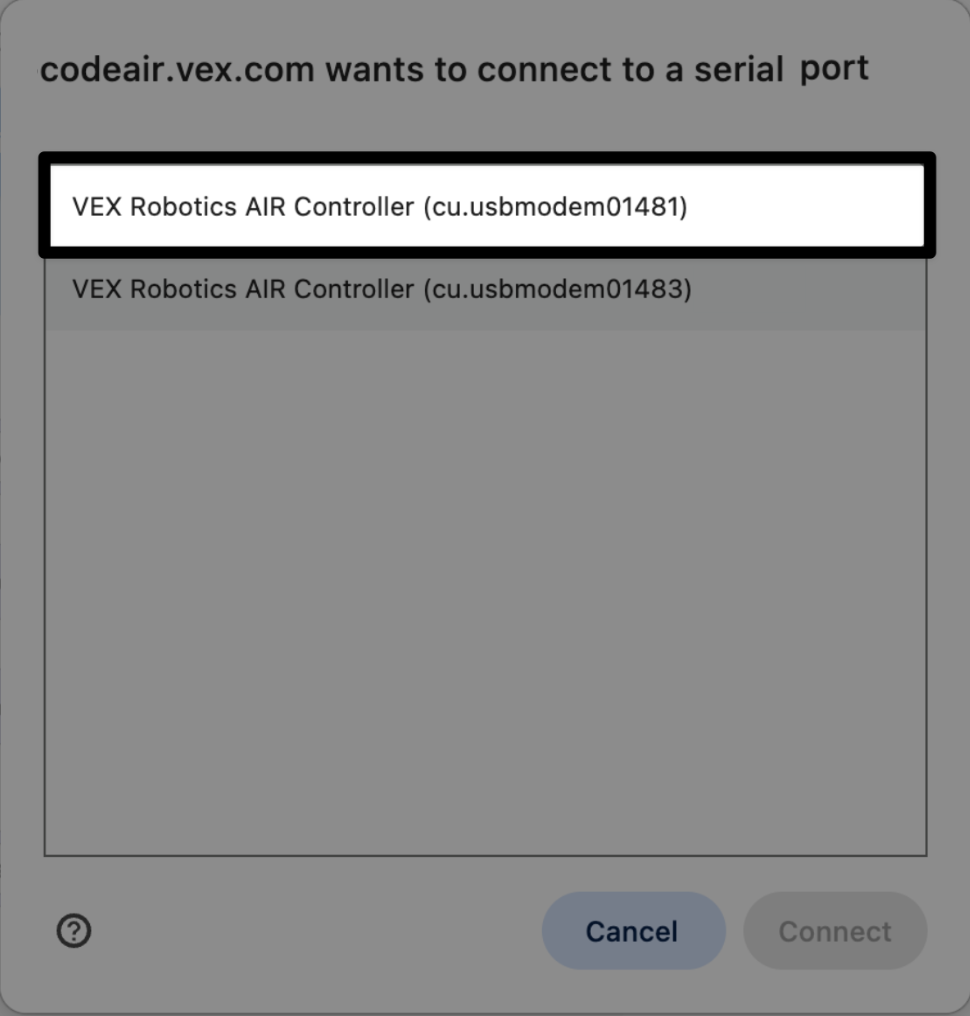

กล่องโต้ตอบจาก codeair.vex.com ที่ร้องขอให้เชื่อมต่อกับพอร์ตซีเรียล โดยมีตัวเลือก VEX Robotics AIR Controller หนึ่งตัวที่ถูกเน้นเป็นตัวเลือกที่มีหมายเลข ID ต่ำกว่า และมีปุ่ม Cancel และ Connect อยู่ด้านล่าง

หน้าต่าง

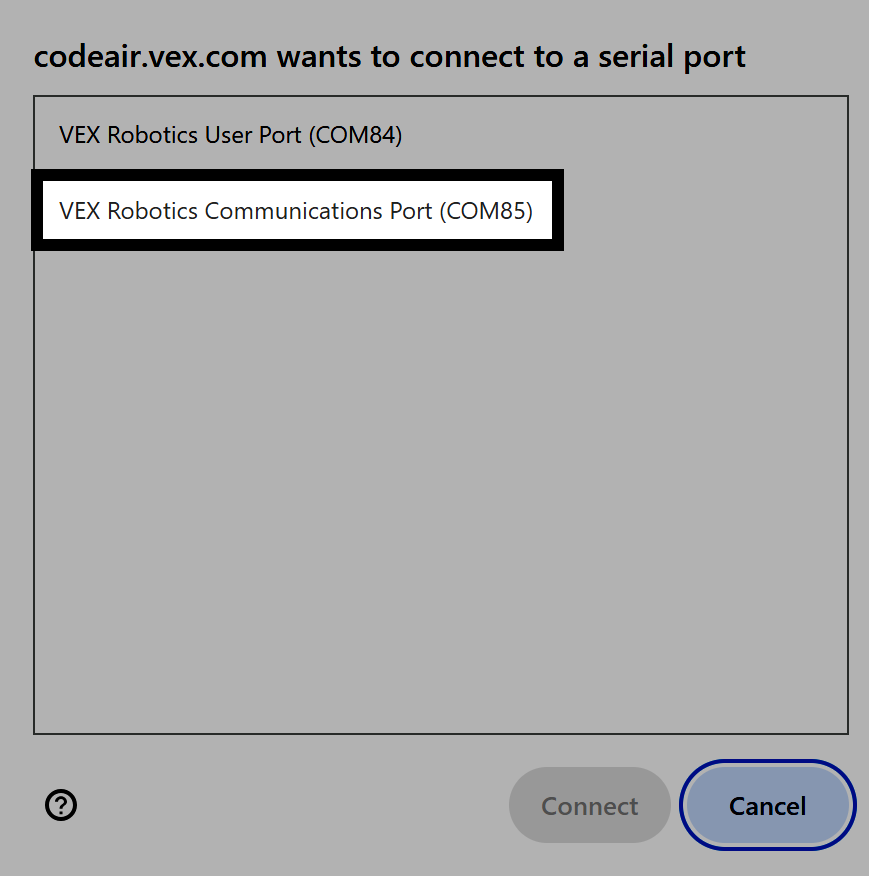

หน้าต่างการเลือกพอร์ตซีเรียลที่แสดงพอร์ตการสื่อสาร VEX Robotics COM85 ถูกเน้นไว้

เลือกภาพแต่ละภาพด้านบนเพื่อขยาย

macOS/Chromebook: เลือกหุ่นยนต์ที่มีหมายเลข ID ที่สุดจากรายการ
Windows: เลือกตัวเลือกที่มี พอร์ตการสื่อสาร

macOS/Chromebook

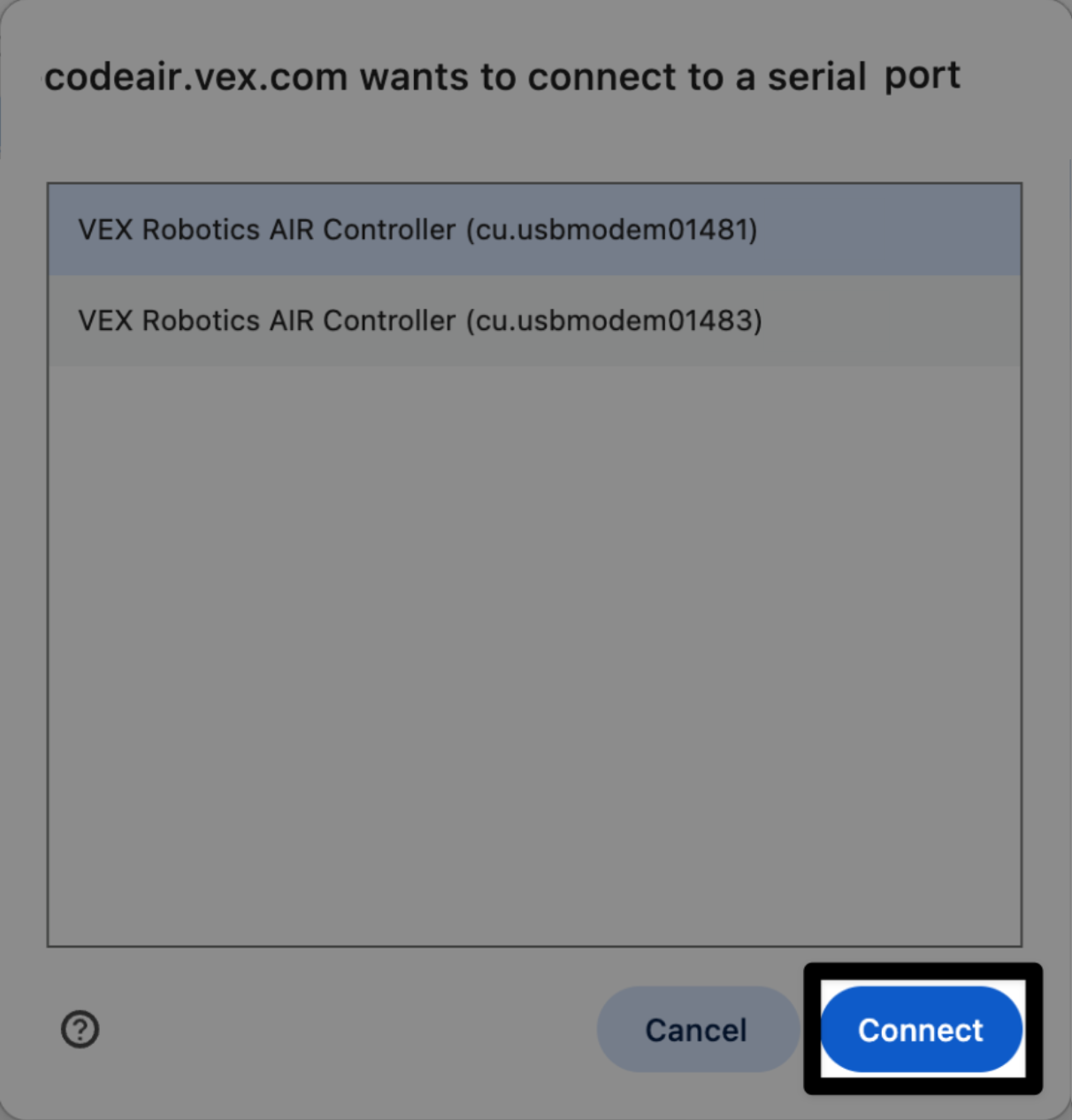

กล่องโต้ตอบจาก codeair.vex.com ที่ร้องขอให้เชื่อมต่อกับพอร์ตซีเรียล โดยเลือก VEX Robotics AIR Controller หนึ่งตัวและไฮไลต์ปุ่ม Connect

หน้าต่าง

หน้าต่างการเลือกพอร์ตซีเรียลโดยเลือกพอร์ตการสื่อสาร VEX Robotics COM85 และเน้นปุ่มเชื่อมต่อ

เลือกภาพแต่ละภาพด้านบนเพื่อขยาย

เลือก เชื่อมต่อ เมื่อคุณเลือกถูกไฮไลท์

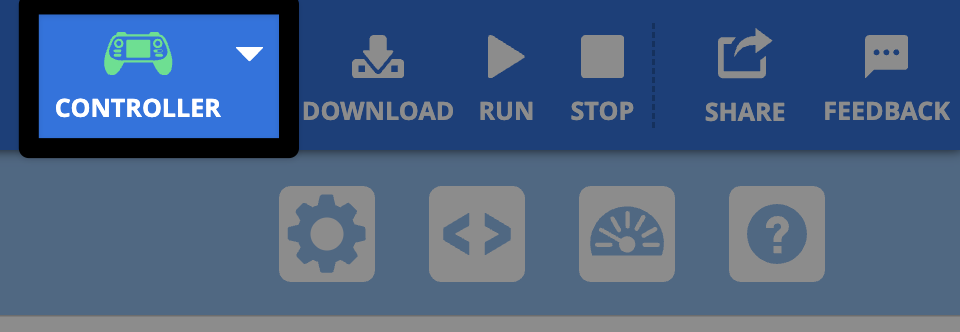

ภาพหน้าจอระยะใกล้ของมุมขวาบนของแถบเครื่องมือ VEXcode AIR โดยเน้นที่ไอคอนตัวควบคุมสีเขียวทางด้านซ้ายของปุ่มดาวน์โหลด

ไอคอนตัวควบคุมที่มุมขวาบนของ VEXcode AIR จะปรากฏเป็นสีเขียว

การเชื่อมต่อกับ VEXcode AIR ที่ใช้แอป

เมื่อเชื่อมต่อตัวควบคุมเข้ากับคอมพิวเตอร์แล้ว และเปิด VEXcode AIR ตัวควบคุมจะเชื่อมต่อโดยอัตโนมัติ ไอคอนตัวควบคุม ที่มุมขวาบนของ VEXcode AIR จะปรากฏเป็นสีเขียว
