การใช้ไม้บรรทัดชิ้นส่วน VEX IQ ที่พิมพ์ได้

ไม่ว่าการจัดระเบียบชิ้นส่วน การปฏิบัติตามชุดคำแนะนำในการสร้าง หรือการสร้างการออกแบบที่กำหนดเอง การระบุชิ้นส่วนอย่างถูกต้องสามารถมีความสำคัญต่อความสำเร็จของคุณได้

VEX IQ Parts Ruler เป็นเครื่องมือที่มีประโยชน์ในการช่วยระบุชิ้นส่วนต่างๆ

หมายเหตุ: เมื่อพิมพ์ .pdf ต้องแน่ใจว่าได้ตั้งค่ามาตราส่วน 100%


การใช้ไม้บรรทัดเพื่อระบุชิ้นส่วน

VEX IQ Parts Ruler สามารถใช้เพื่อระบุชิ้นส่วนขณะจัดระเบียบชิ้นส่วนหรือปฏิบัติตามชุดคำแนะนำในการสร้าง สเกลบนไม้บรรทัดคือ 1:1 ดังนั้นจึงสามารถวางชิ้นส่วนต่างๆ ไว้บนไม้บรรทัดได้

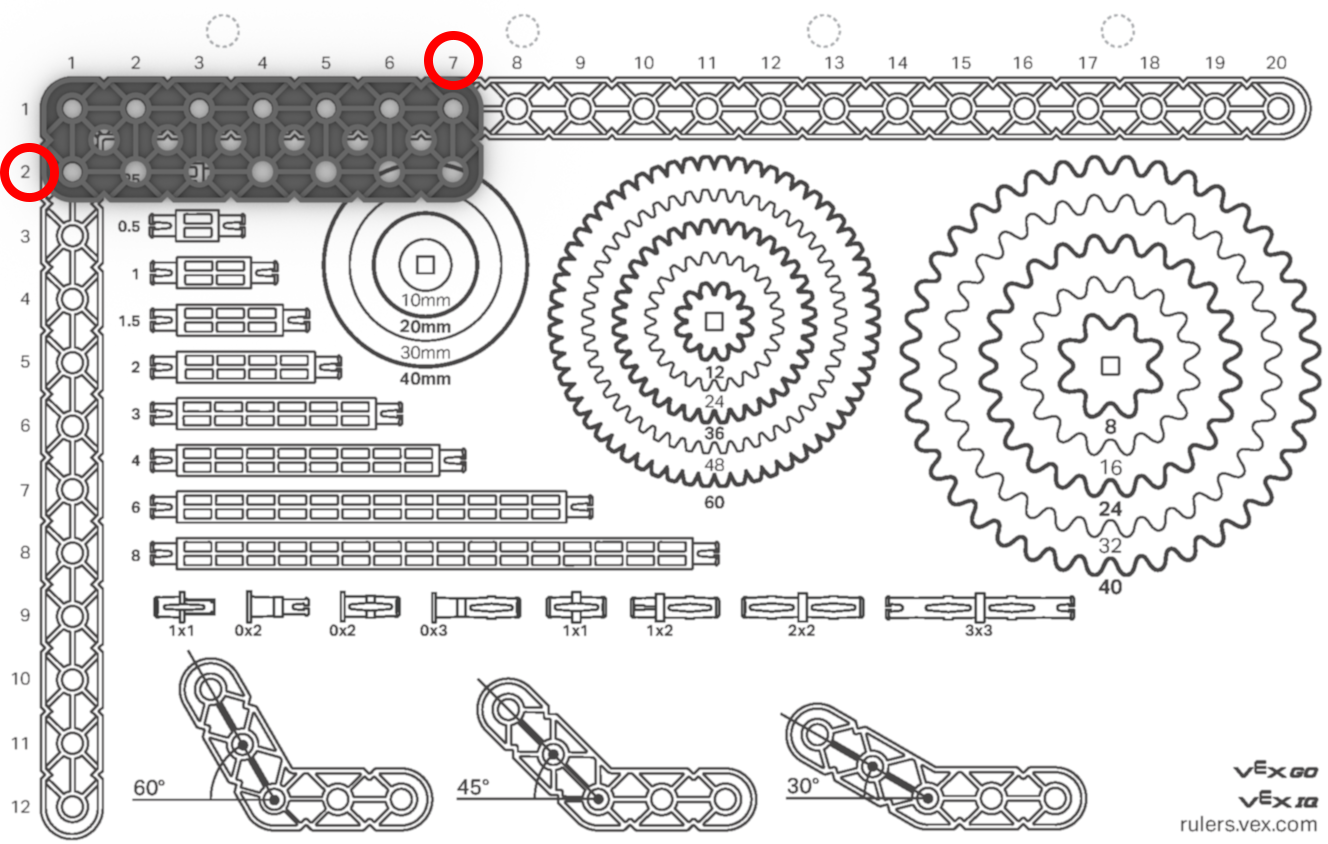

การวัดคานและเพลต ตัวอย่างที่แสดงคือลำแสง 2x7

  • 2 หมายถึงความกว้างของหน่วยพิทช์ 2 หน่วย
  • 7 หมายถึง ความยาว 7 หน่วยพิทช์


การวัดความขัดแย้ง ตัวอย่างที่แสดงคือ 4x Standoff


การวัดรอก ตัวอย่างที่แสดงคือรอกขนาด 30 มม.


วัดเกียร์. ตัวอย่างที่แสดงคือเกียร์ 12 ฟัน


การวัดเฟือง ตัวอย่างที่แสดงคือเฟือง 16 ฟัน


หมุดวัด ตัวอย่างที่แสดงคือพิน 1x1


วัดคานพิเศษ ตัวอย่างที่แสดงคือลำแสงมุม 30°


การใช้ไม้บรรทัดขณะประกอบหุ่นยนต์

ไม้บรรทัด VEX Plastic Parts ยังสามารถใช้เป็นเครื่องมือวัดในการวัดชิ้นส่วนและระยะทางได้อีกด้วย สิ่งนี้มีประโยชน์มากเมื่อออกแบบและประกอบหุ่นยนต์แบบกำหนดเองซึ่งไม่มีคำแนะนำเฉพาะเกี่ยวกับการเลือกชิ้นส่วน

เคล็ดลับและคำแนะนำ: สามารถพิมพ์ .pdf ของไม้บรรทัดชิ้นส่วนพลาสติก VEX บนแผ่นพลาสติกใสได้ สิ่งนี้จะช่วยให้ไม้บรรทัดถูกวางทับบนหุ่นยนต์และสามารถวัดได้โดยการวัดผ่านไม้บรรทัด

นี่คือตัวอย่างบางส่วนของการใช้ไม้บรรทัดในขณะที่ประกอบหุ่นยนต์แบบกำหนดเอง


การวัดระยะห่างระหว่างคานบนโครงหุ่นยนต์ ตัวอย่างนี้แสดงระยะห่างระหว่างคานบนโครงหุ่นยนต์ขนาด 11 พิทช์หรือ 5.5 นิ้ว


การใช้ pitch เพื่อวัดความยาวของเพลา ตัวอย่างนี้แสดงเพลาขนาด 8 พิทช์


การใช้นิ้ว/มิลลิเมตรในการวัดความยาวของเพลา ตัวอย่างนี้แสดงด้ามขนาด 4 นิ้ว (4 นิ้ว/102 มิลลิเมตร)


การวัดจำนวนข้อโซ่ในระบบโซ่/เฟือง
