การใช้ไม้บรรทัดชิ้นส่วน VEX V5 ที่พิมพ์ได้ (ชิ้นส่วนโลหะทั้งหมด)

ไม่ว่าการจัดระเบียบชิ้นส่วน การปฏิบัติตามชุดคำแนะนำในการสร้าง หรือการสร้างการออกแบบที่กำหนดเอง การระบุชิ้นส่วนอย่างถูกต้องสามารถมีความสำคัญต่อความสำเร็จของคุณได้

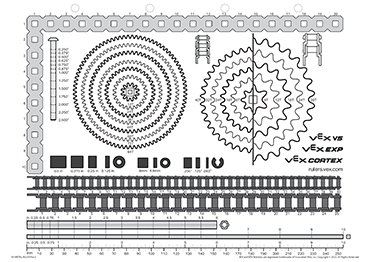

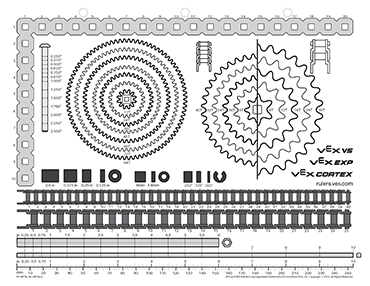

ไม้บรรทัดชิ้นส่วนโลหะ VEX เป็นเครื่องมือที่มีประโยชน์ในการช่วยระบุชิ้นส่วน

หมายเหตุ: เมื่อพิมพ์ .pdf ต้องแน่ใจว่าได้ตั้งค่ามาตราส่วน 100%

การใช้ไม้บรรทัดในการระบุส่วนต่างๆ

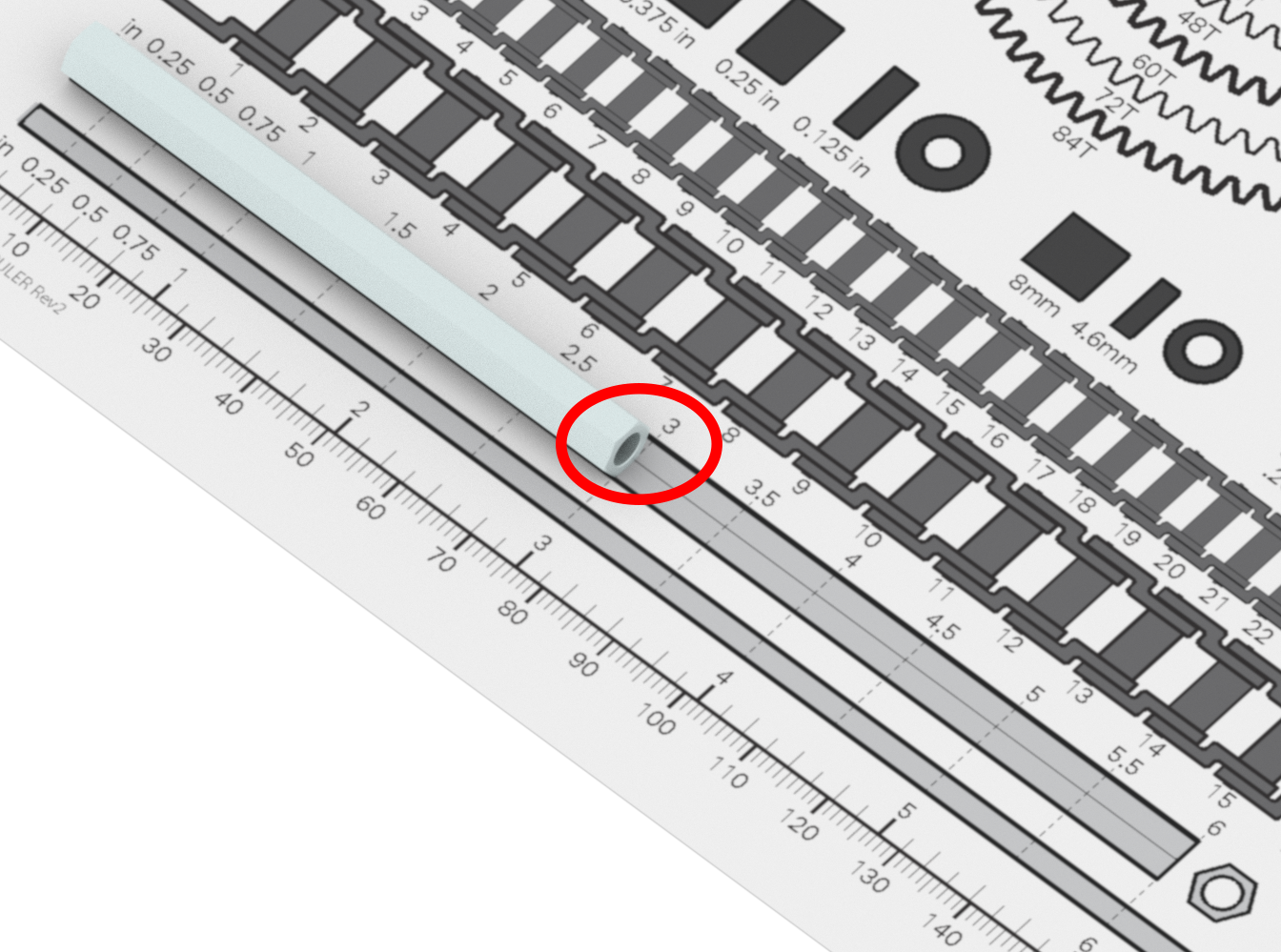

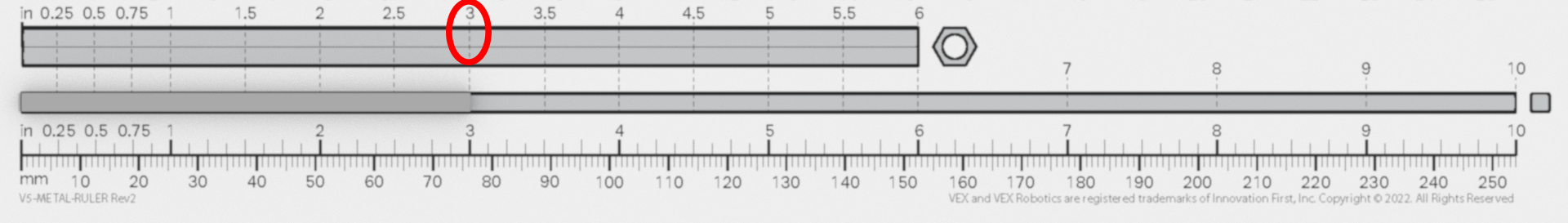

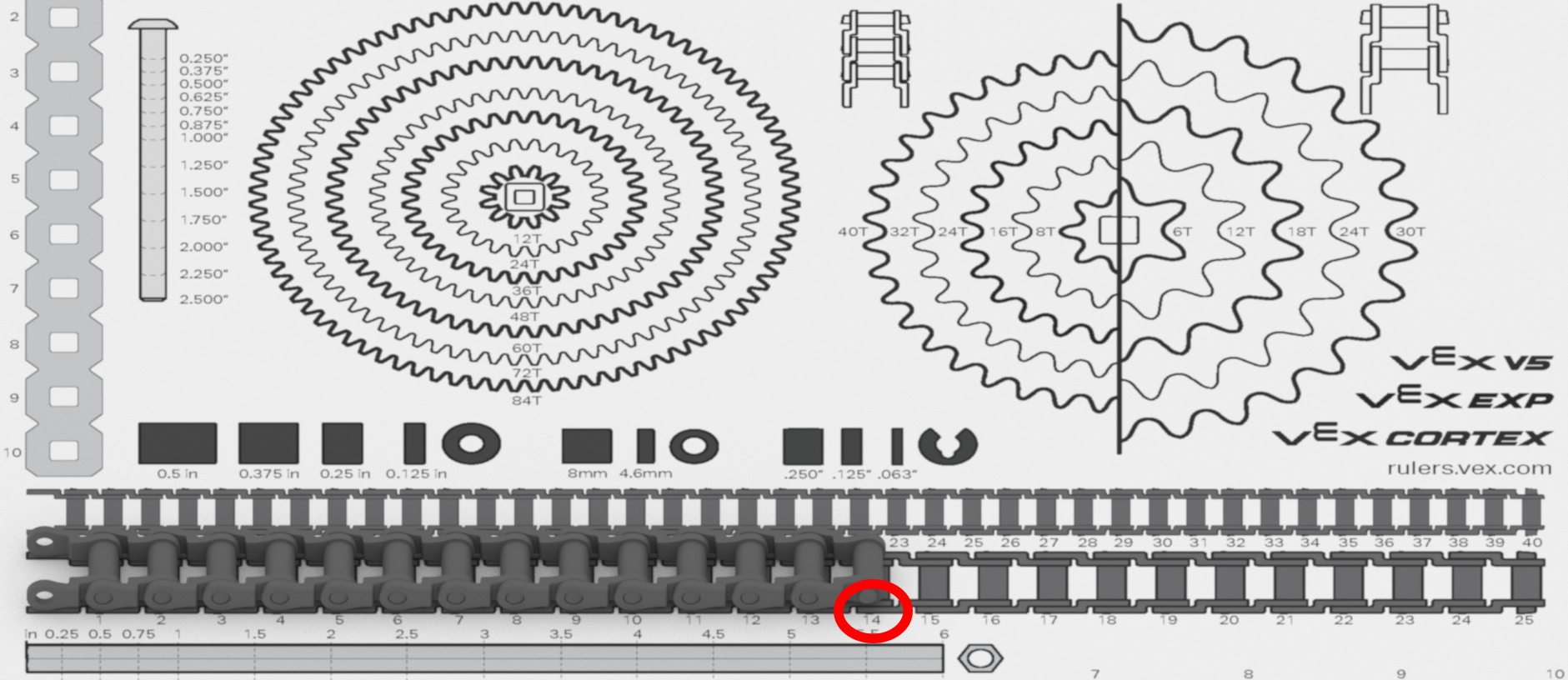

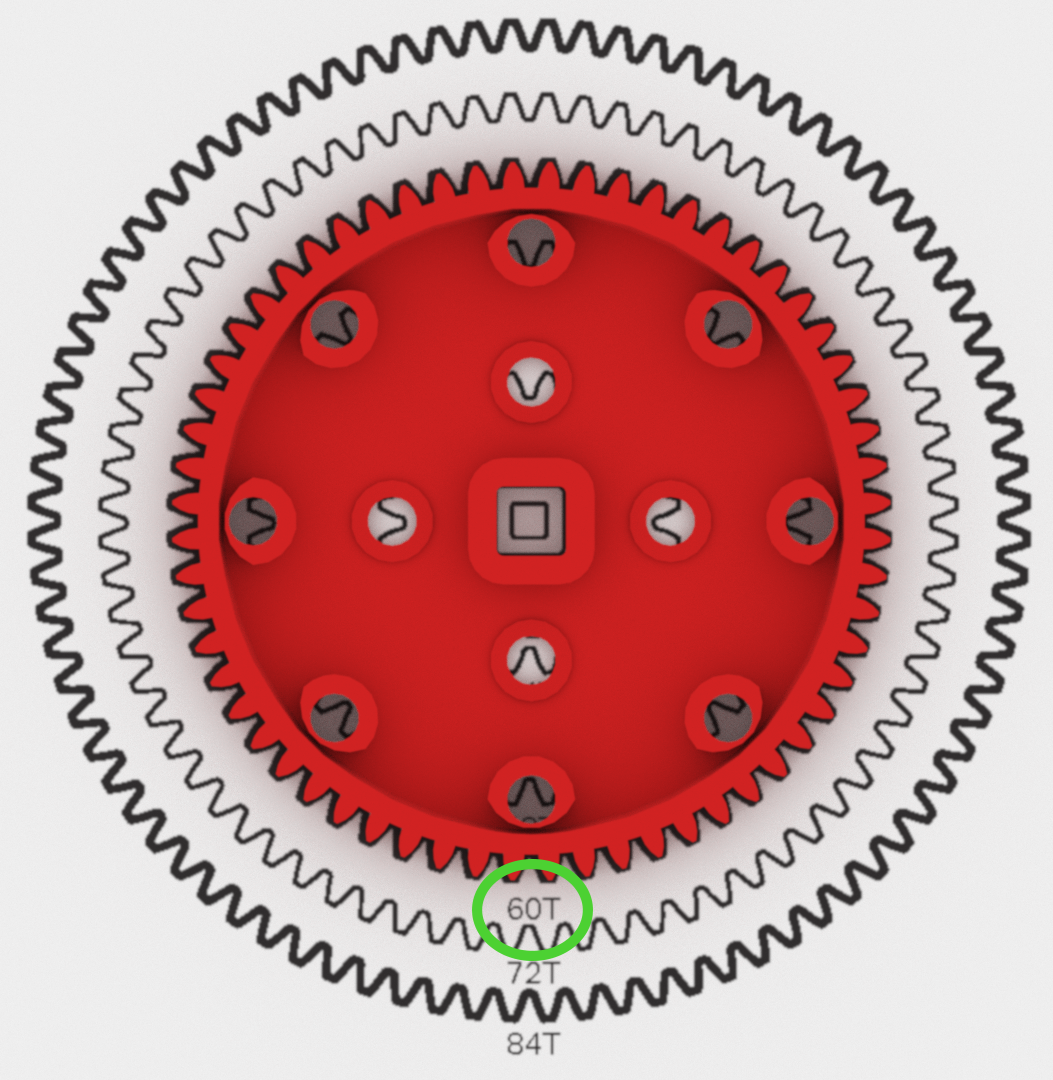

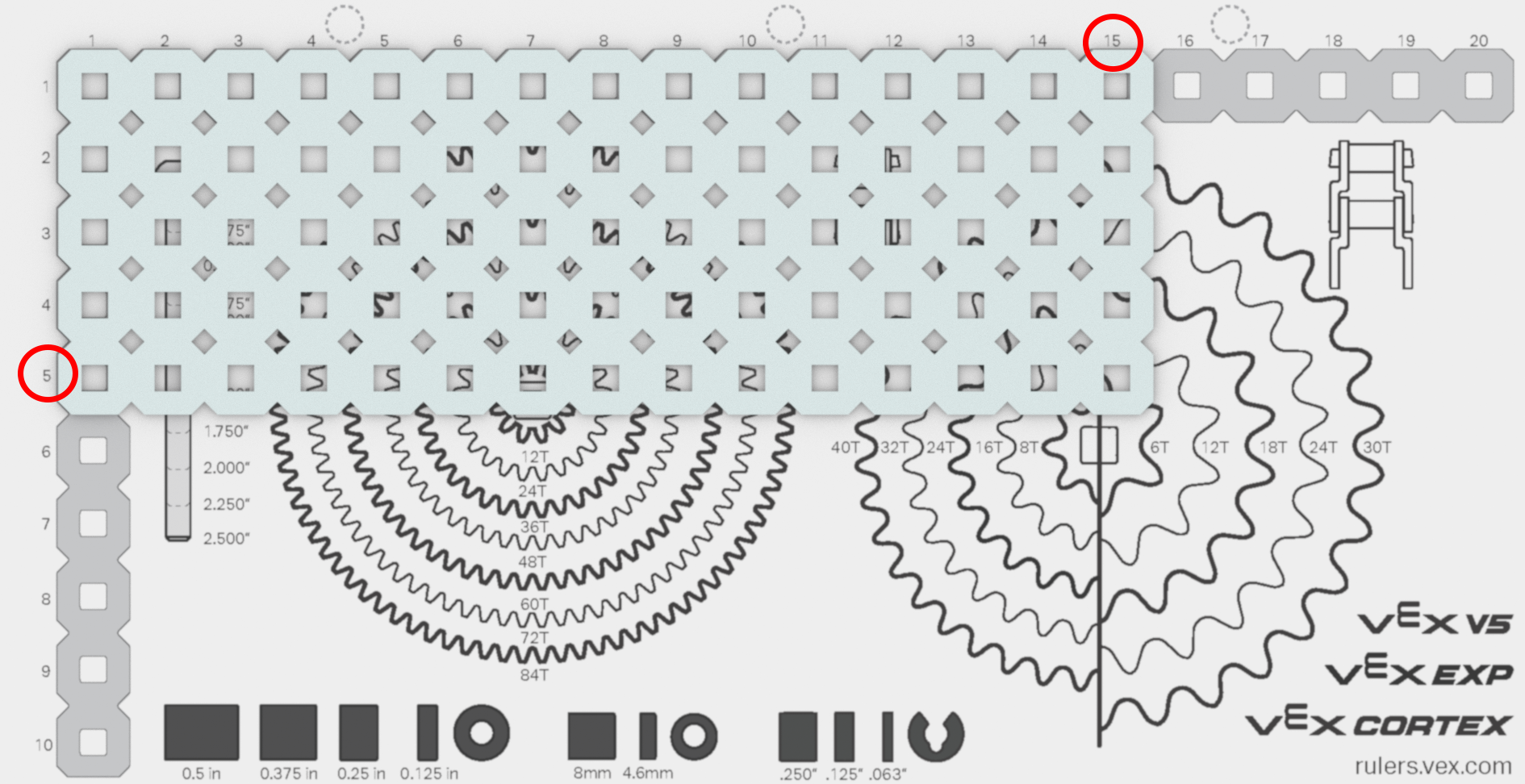

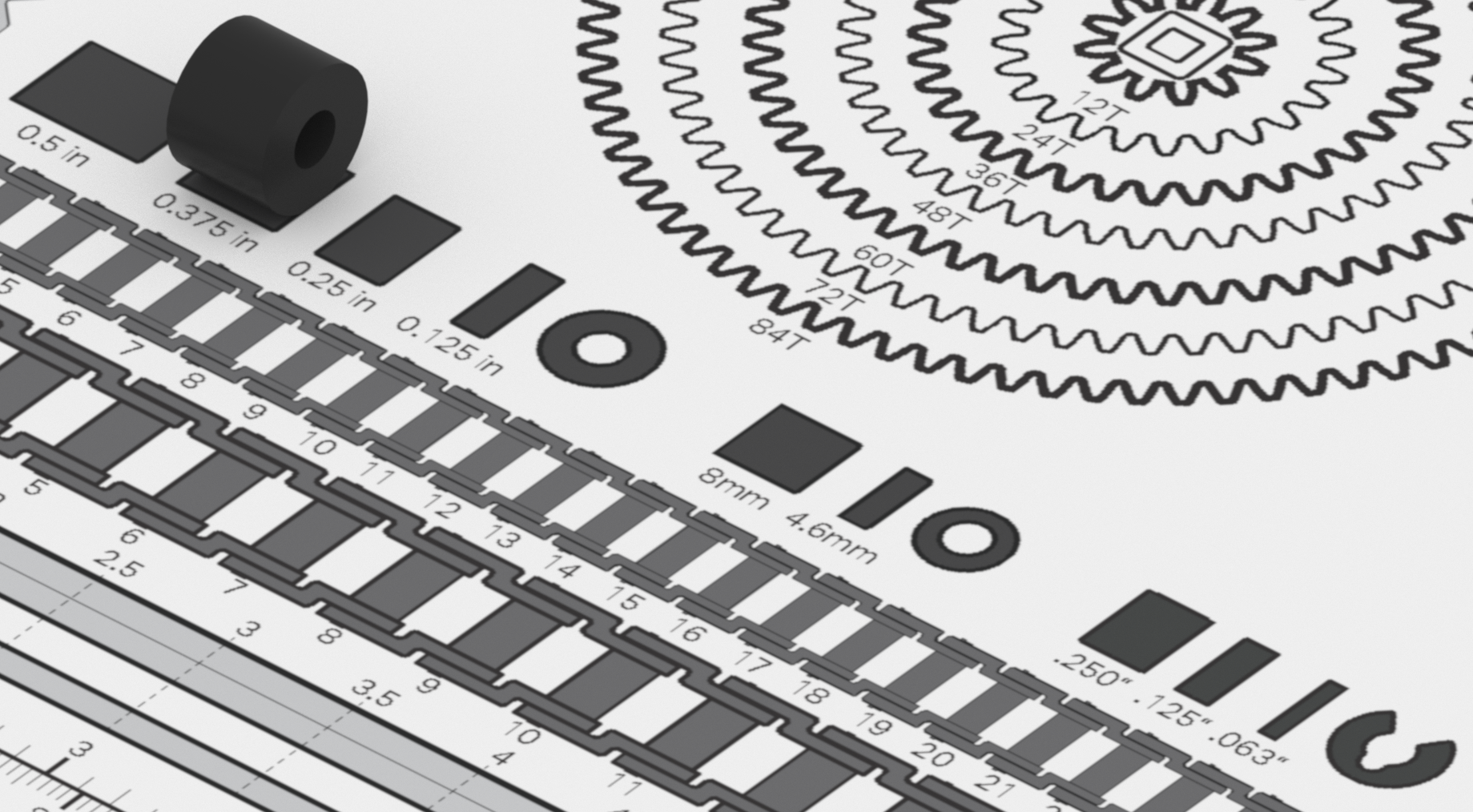

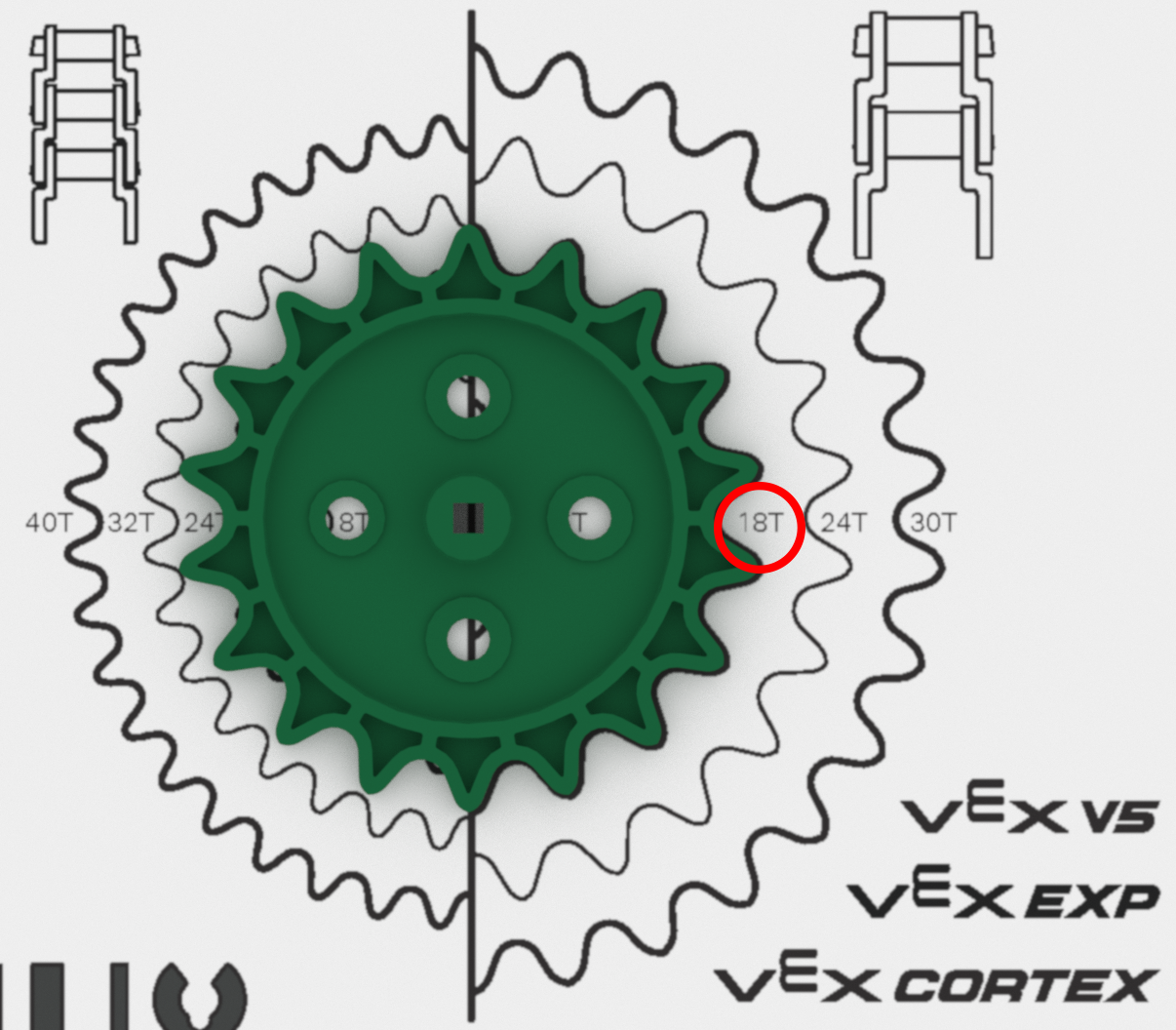

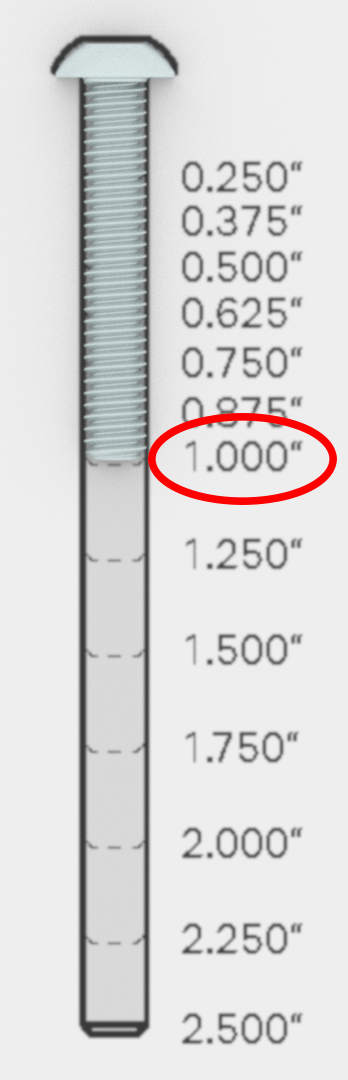

ไม้บรรทัดชิ้นส่วนโลหะ VEX สามารถใช้เพื่อระบุชิ้นส่วนขณะจัดระเบียบชิ้นส่วนหรือปฏิบัติตามชุดคำแนะนำในการสร้าง สเกลบนไม้บรรทัดคือ 1:1 ดังนั้นจึงสามารถวางชิ้นส่วนต่างๆ ไว้บนไม้บรรทัดได้

การใช้ไม้บรรทัดขณะประกอบหุ่นยนต์

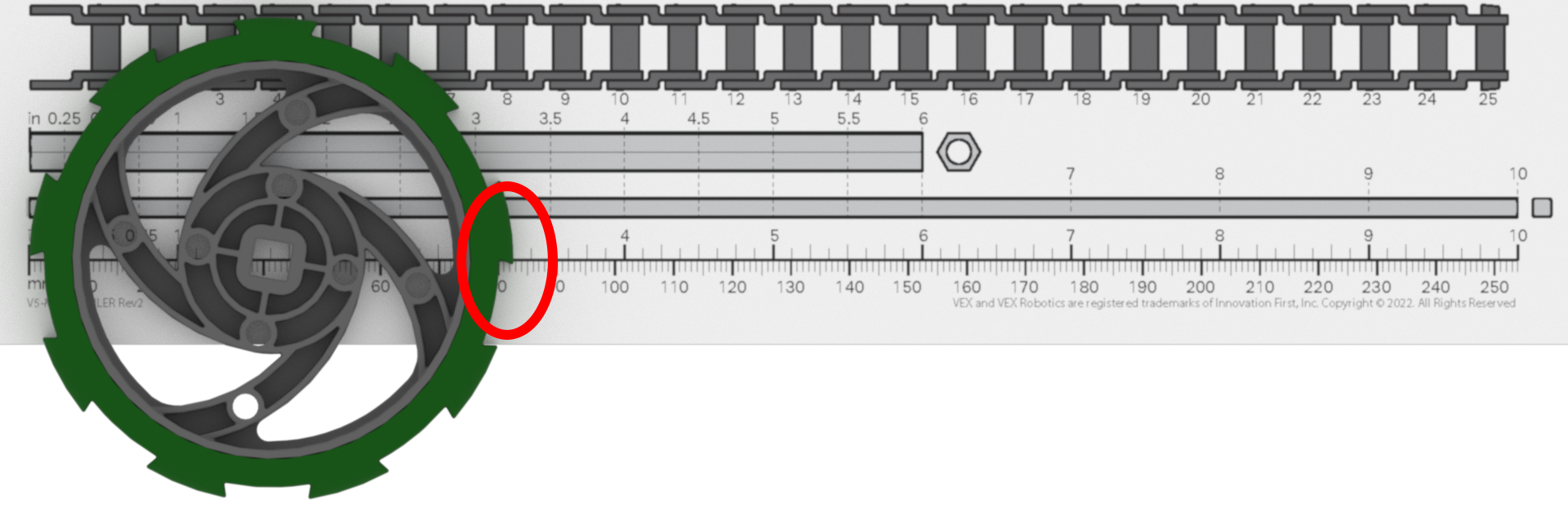

ไม้บรรทัด VEX Metal Parts ยังสามารถใช้เป็นเครื่องมือวัดในการวัดชิ้นส่วนและระยะทางได้อีกด้วย สิ่งนี้มีประโยชน์มากเมื่อออกแบบและประกอบหุ่นยนต์แบบกำหนดเองซึ่งไม่มีคำแนะนำเฉพาะเกี่ยวกับการเลือกชิ้นส่วน

เคล็ดลับและคำแนะนำ: สามารถพิมพ์ .pdf ของไม้บรรทัดชิ้นส่วนโลหะ VEX บนแผ่นพลาสติกใสได้ สิ่งนี้จะช่วยให้ไม้บรรทัดถูกวางทับบนหุ่นยนต์และสามารถวัดได้โดยการวัดผ่านไม้บรรทัด

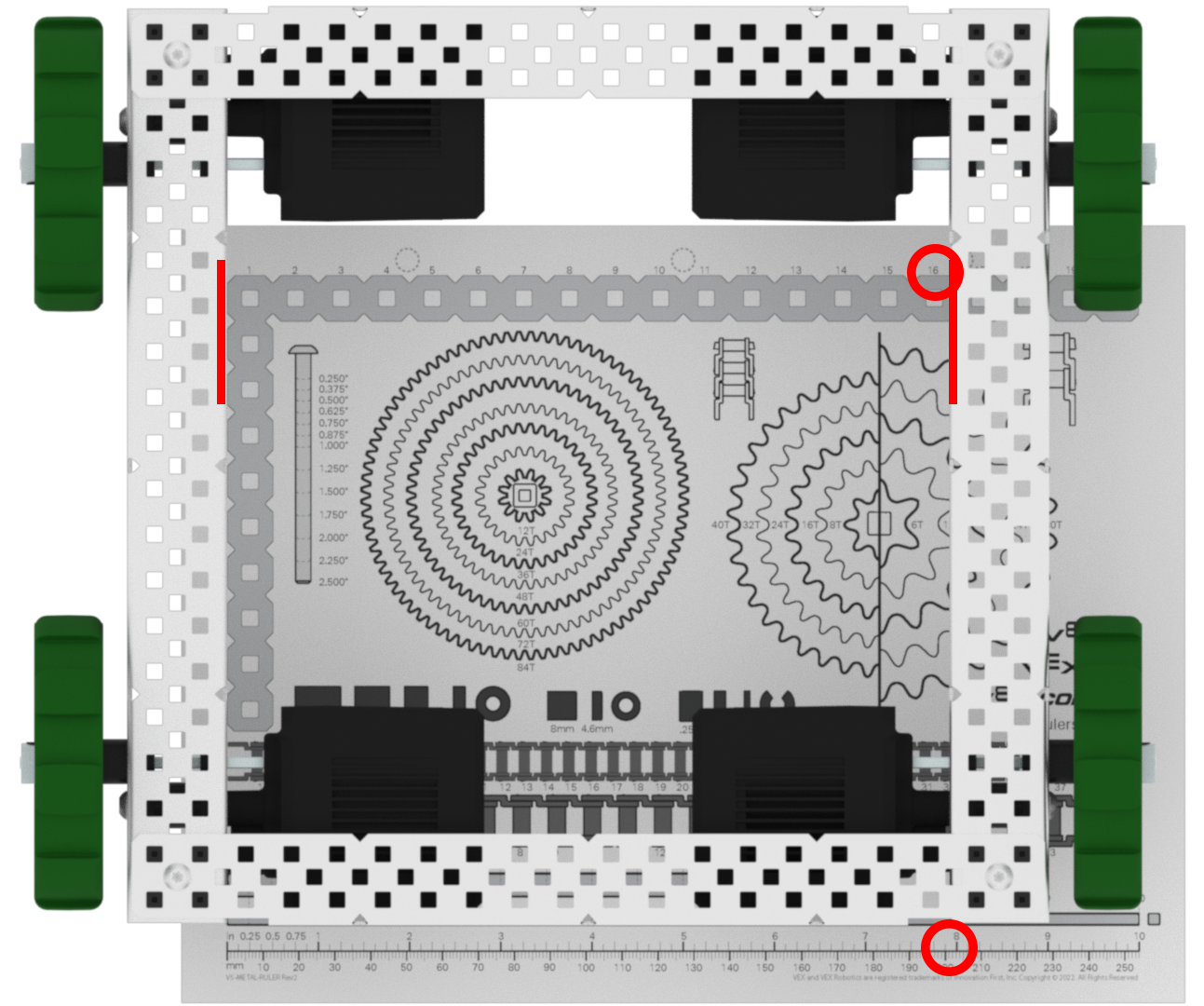

นี่คือตัวอย่างบางส่วนของการใช้ไม้บรรทัดในขณะที่ประกอบหุ่นยนต์แบบกำหนดเอง
