การกำหนดค่าอุปกรณ์ Digital In และ Digital Out แบบ 3 สายใน VEXcode V5

เมื่อเริ่มต้นโปรแกรมด้วย VEXcode V5 บล็อกสำหรับ Digital In และ Digital Out จะไม่ปรากฏใน Toolbox จนกว่าจะได้รับการกำหนดค่า

ต่อไปนี้คือตัวเลือกต่างๆ เมื่อกำหนดค่าอุปกรณ์ Digital In และ/หรือ Digital Out 3-Wire:


การเพิ่มอุปกรณ์ Digital In หรือ Digital Out 3-Wire

ในการกำหนดค่าอุปกรณ์ Digital In หรือ Digital Out:

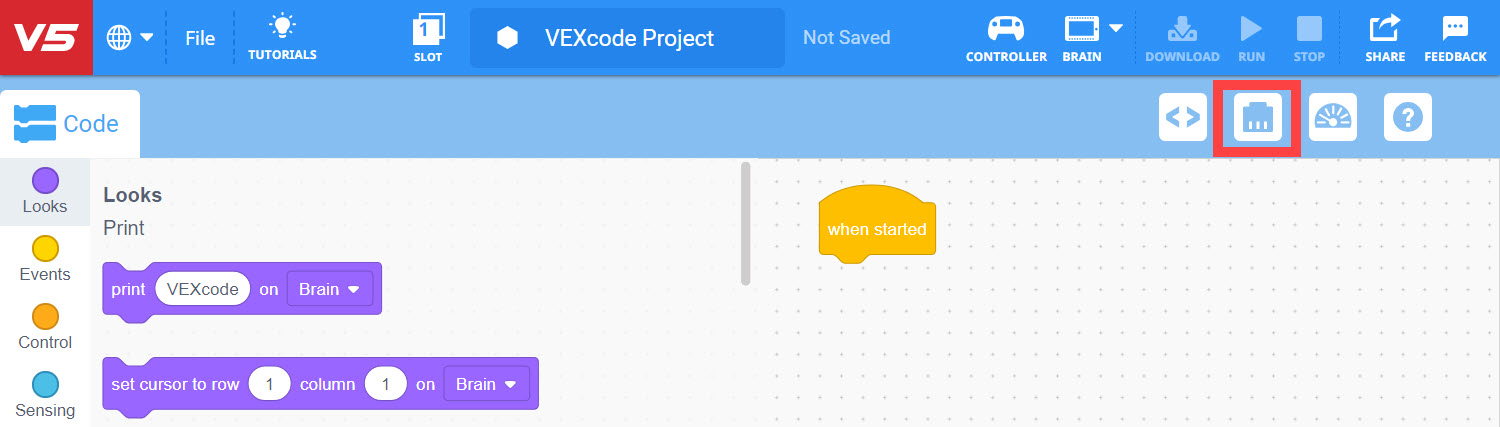

เลือกปุ่มอุปกรณ์เพื่อเปิดหน้าต่างอุปกรณ์

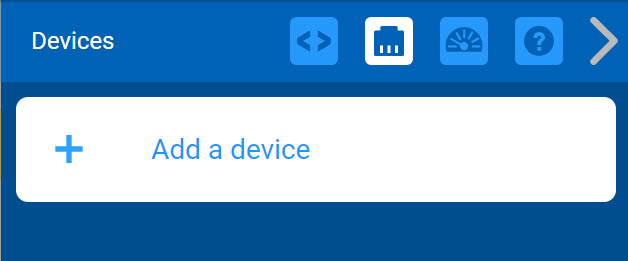

เลือก 'เพิ่มอุปกรณ์'

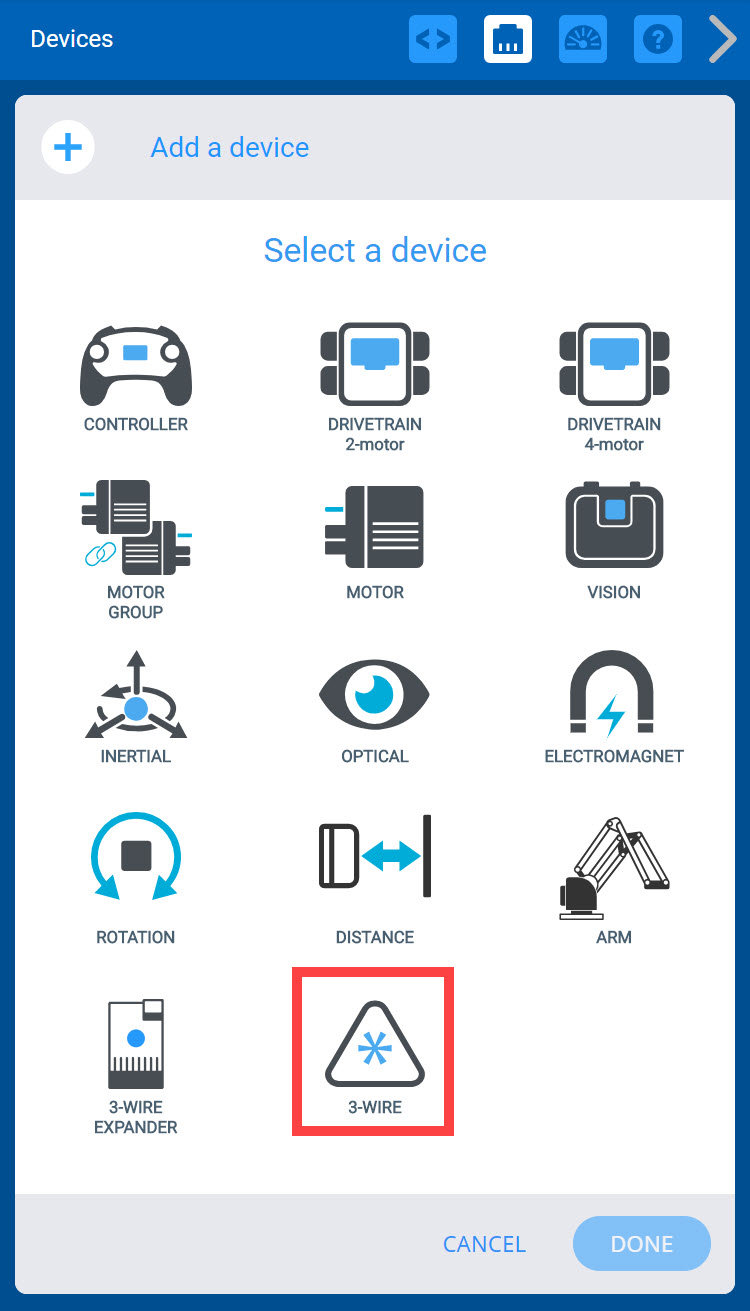

เลือก '3-WIRE'

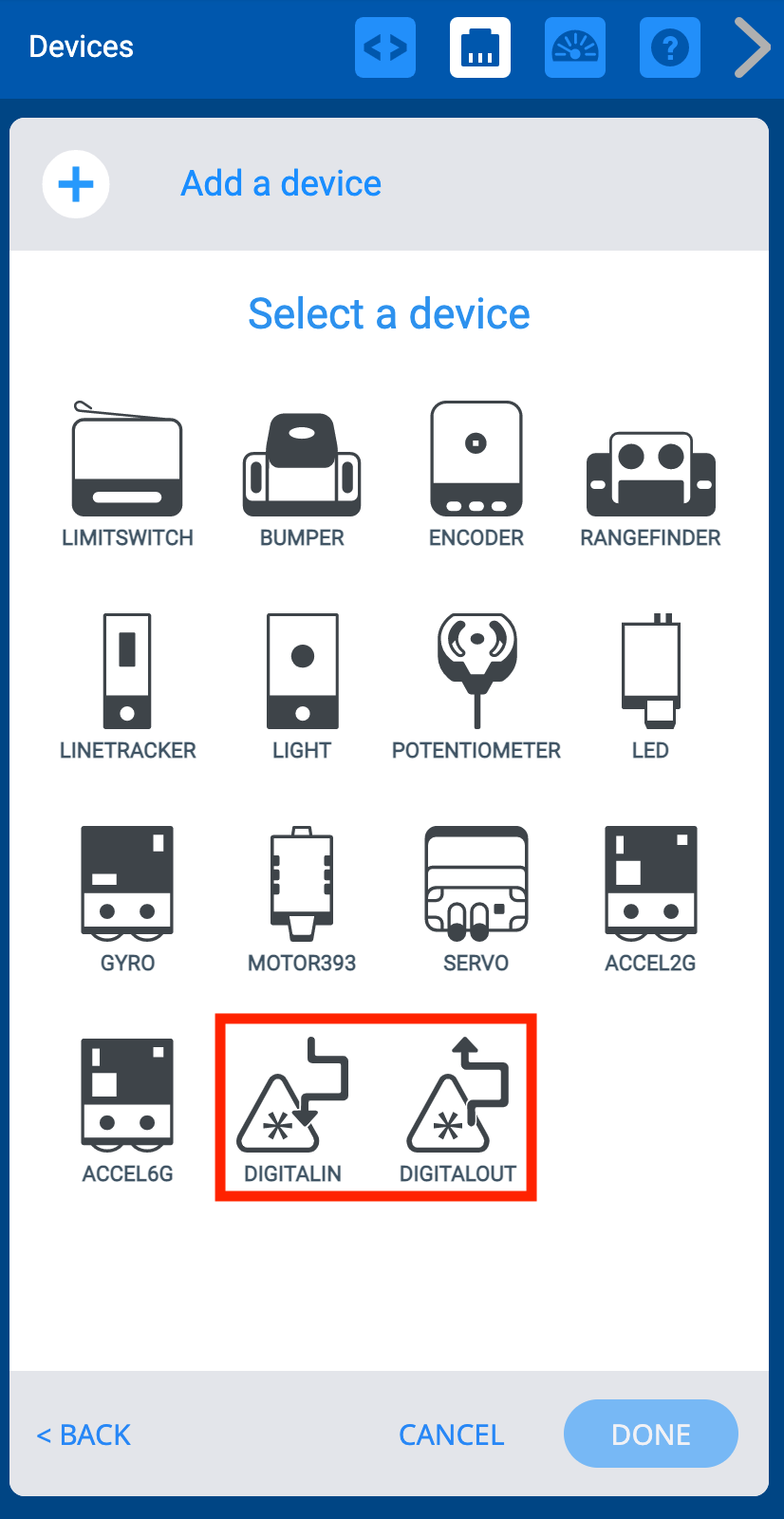

เลือก 'DIGITALIN' หรือ 'DIGITALOUT'

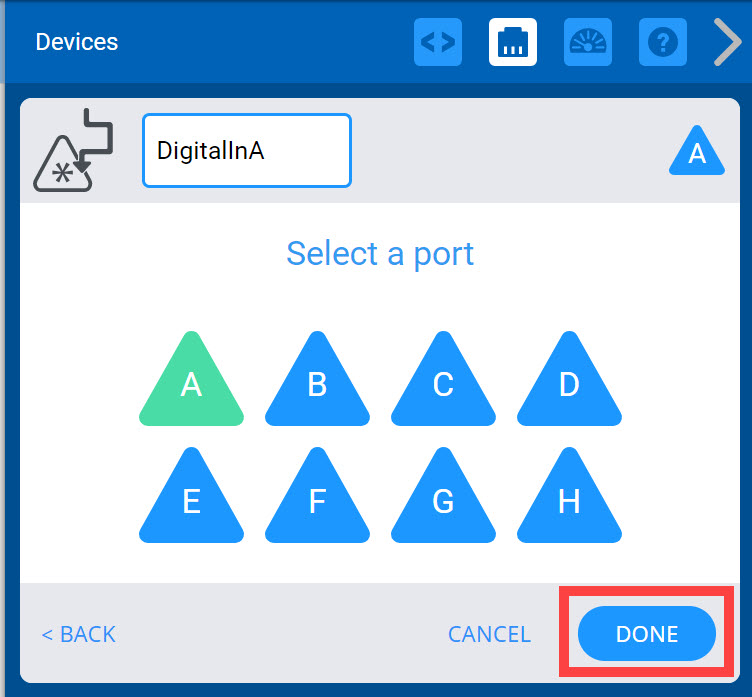

เลือกพอร์ตที่จะต่ออุปกรณ์เข้ากับ VEX V5 Brain พอร์ตที่กำหนดค่าไว้แล้วสำหรับอุปกรณ์อื่นจะไม่สามารถใช้ได้ เมื่อเลือกพอร์ตแล้ว ให้เลือก "เสร็จสิ้น" เพื่อส่งอุปกรณ์ไปยังการกำหนดค่าหรือ "ยกเลิก" เพื่อกลับไปที่เมนูอุปกรณ์

หมายเหตุ: การเลือก 'ยกเลิก' จะยกเลิกการเปลี่ยนแปลงใดๆ ที่คุณได้ทำกับอุปกรณ์ และจะไม่เป็นส่วนหนึ่งของการกำหนดค่า


การเปลี่ยนหมายเลขพอร์ตของอุปกรณ์ Digital In หรือ Digital Out 3-Wire

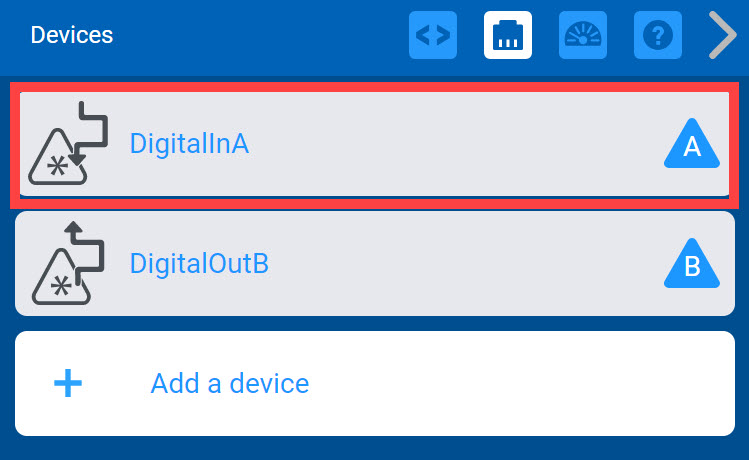

คุณสามารถเปลี่ยนหมายเลขพอร์ตสำหรับอุปกรณ์โดยเลือกในหน้าต่างอุปกรณ์

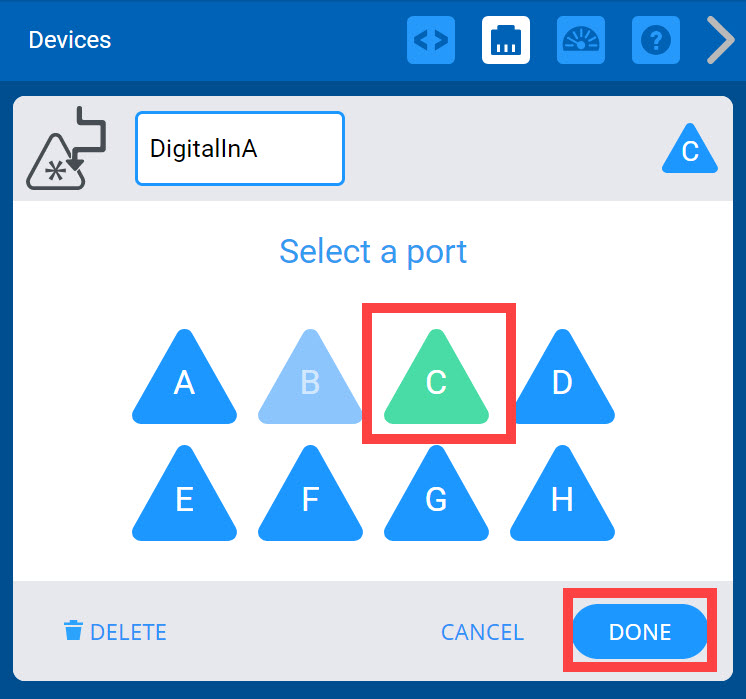

เลือกพอร์ตอื่นบนหน้าจอการเลือกพอร์ตและหมายเลขพอร์ตจะเปลี่ยนเป็นสีเขียว จากนั้นเลือก "เสร็จสิ้น" เพื่อส่งการเปลี่ยนแปลง

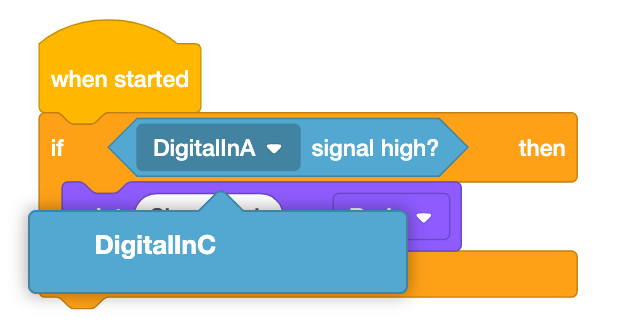

หากคุณเปลี่ยนพอร์ตของอุปกรณ์ที่ใช้ในโปรเจ็กต์อยู่แล้ว คุณจะต้องอัปเดตชื่ออุปกรณ์ในบล็อกเป็นชื่อใหม่โดยใช้เมนูแบบเลื่อนลง


การเปลี่ยนชื่ออุปกรณ์ Digital In หรือ Digital Out 3-Wire


คุณสามารถเปลี่ยนชื่ออุปกรณ์ได้โดยเปลี่ยนชื่อในกล่องข้อความที่ด้านบนของหน้าจอการเลือกพอร์ต หากคุณเลือกชื่อที่ไม่ถูกต้อง กล่องข้อความจะไฮไลต์สีแดงเพื่อระบุ จากนั้นเลือก "เสร็จสิ้น" เพื่อส่งการเปลี่ยนแปลงอุปกรณ์ไปยังการกำหนดค่า

หมายเหตุ: สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการตั้งชื่อกฎสำหรับตัวแปรและอุปกรณ์ ดูบทความนี้จากฐานความรู้

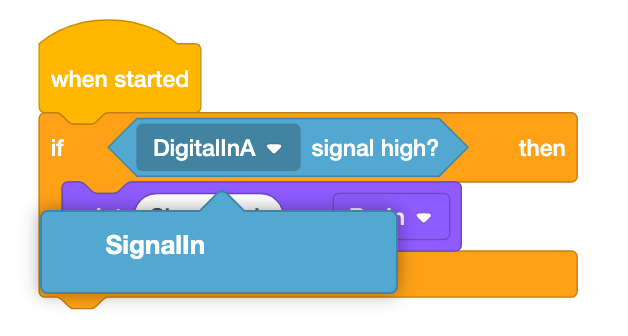

หากคุณเปลี่ยนชื่ออุปกรณ์ที่ใช้ในโครงการอยู่แล้ว คุณจะต้องอัปเดตชื่ออุปกรณ์ในบล็อกเป็นชื่อใหม่โดยใช้เมนูแบบเลื่อนลง


การลบอุปกรณ์ดิจิตอลเข้าหรือเอาท์พุตดิจิตอล 3 สาย

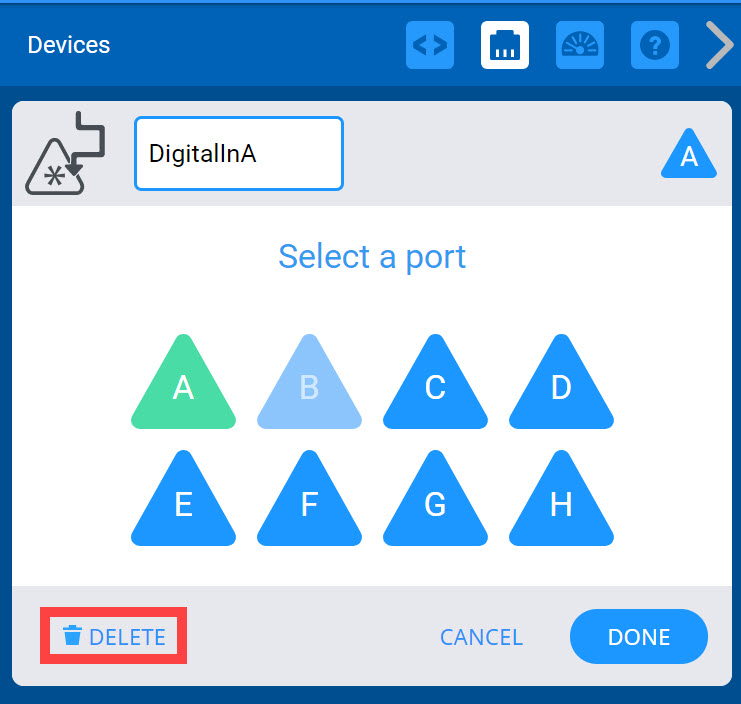

อุปกรณ์สามารถลบได้โดยเลือกตัวเลือก 'ลบ' ที่ด้านล่างของหน้าจอการเลือกพอร์ต

หมายเหตุ: หากคุณลบอุปกรณ์ที่ใช้ในโปรเจ็กต์ของคุณอยู่แล้ว โปรเจ็กต์ของคุณจะสร้างข้อผิดพลาดหากคุณพยายามดาวน์โหลดจนกว่าคุณจะลบบล็อกที่ใช้อุปกรณ์ที่ถูกลบไปด้วย
