อุปกรณ์จัดเก็บชุดเวิร์คเซลล์ V5 - ถังขยะ 1: ฮาร์ดแวร์ STEM Labs

บทความนี้จะกล่าวถึงชิ้นส่วนต่างๆ จาก V5 Workcell Kit ที่จะจัดเป็น Storage Bin 1

มีสององค์ประกอบในการจัดระเบียบ Storage Bin 1:

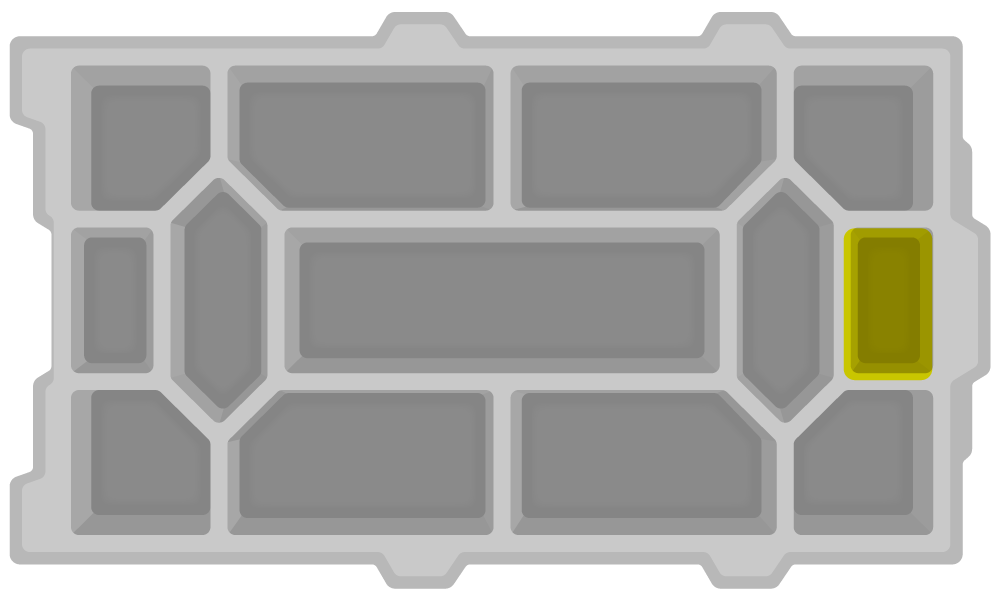

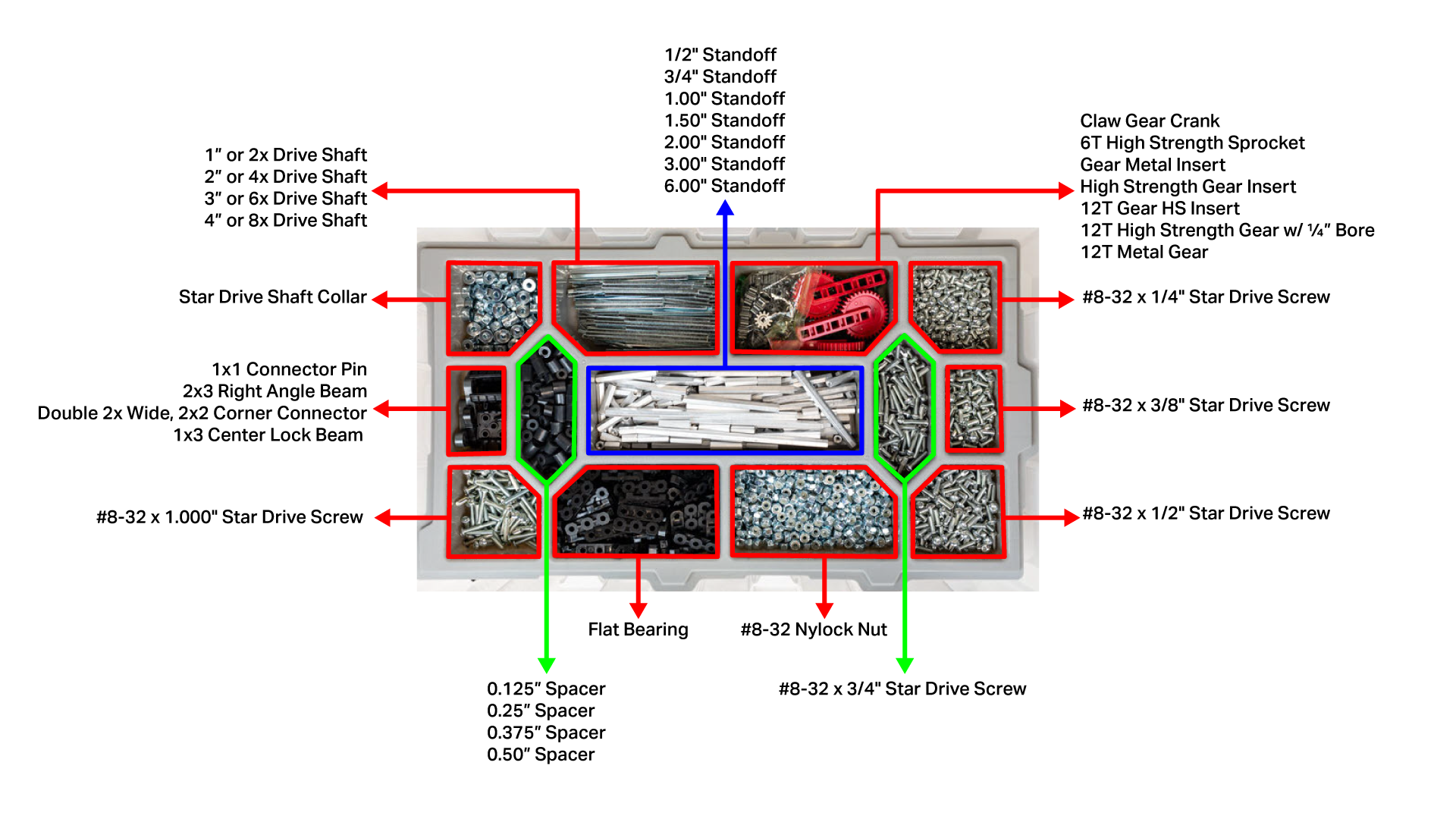

แผนผังเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บเพื่อการใช้งานที่มีประสิทธิภาพในสภาพแวดล้อมทางอาชีวศึกษาและเทคนิค (CTE)

ถาด

ไดอะแกรมการตั้งค่า Workcell Storage V5 สำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค แสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อม Workcell

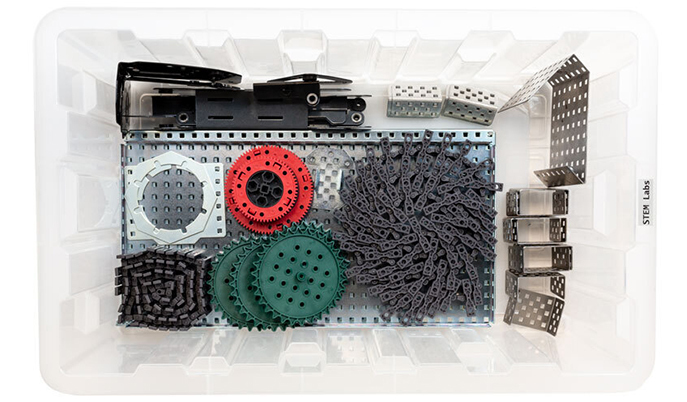

ฐาน

บทความนี้จะจัดระเบียบแต่ละส่วนใน Bin 1 และให้ข้อมูลต่อไปนี้ในรูปแบบตารางจากซ้ายไปขวา:

  • ส่วน: นี่คือชื่อของส่วน มีไฮเปอร์ลิงก์สำหรับชิ้นส่วนทดแทนที่มีจำหน่ายแยกชิ้นได้ที่ vexrobotics.com
  • รูปภาพ: นี่คือรูปภาพของชิ้นส่วน ใช้สิ่งนี้เป็นข้อมูลอ้างอิงขณะแกะกล่องชุดอุปกรณ์ของคุณและสร้าง V5 Workcell
  • หมายเลขชิ้นส่วน: หากชิ้นส่วนมาในชุดอุปกรณ์ กระเป๋า หรือกล่องที่มีขนาดใหญ่กว่า จะมีการระบุหมายเลขชิ้นส่วนของชุด กระเป๋า หรือกล่องและหมายเลขชิ้นส่วนแต่ละรายการไว้ด้วย หมายเลขชิ้นส่วนเหล่านี้มีประโยชน์ในการแกะกล่องชุดอุปกรณ์ของคุณและในขณะที่สร้าง V5 Workcell
  • จำนวน: นี่คือปริมาณของแต่ละชิ้นส่วนที่ให้มา ใช้สิ่งนี้เพื่อให้แน่ใจว่าคุณมีจำนวนชิ้นส่วนที่ถูกต้องในแต่ละตำแหน่งในถังขยะหรือถาดขณะแกะกล่อง
  • หมายเหตุเกี่ยวกับกระเป๋า: คอลัมน์นี้ให้ข้อมูลเกี่ยวกับวิธีการรับชิ้นส่วนหรือชิ้นส่วนในชุด กระเป๋า หรือกล่องนั้น หากชิ้นส่วนมาในชุดอุปกรณ์ กระเป๋า หรือกล่องที่มีขนาดใหญ่กว่า จะมีการแสดงรูปภาพฉลากไว้เพื่อใช้อ้างอิง ใช้สิ่งเหล่านี้เป็นข้อมูลอ้างอิงเมื่อแกะกล่องชุดอุปกรณ์ของคุณ

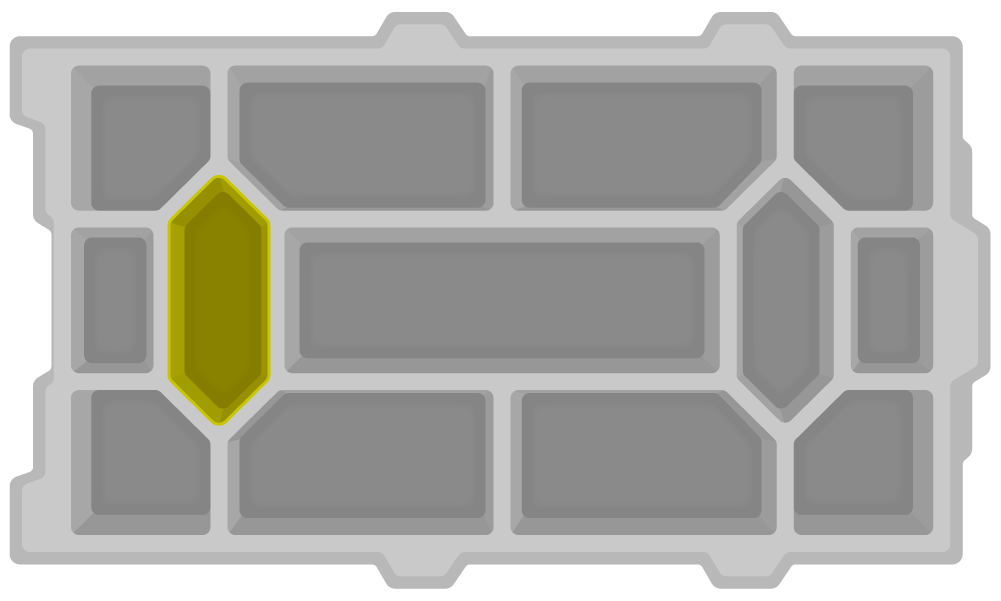

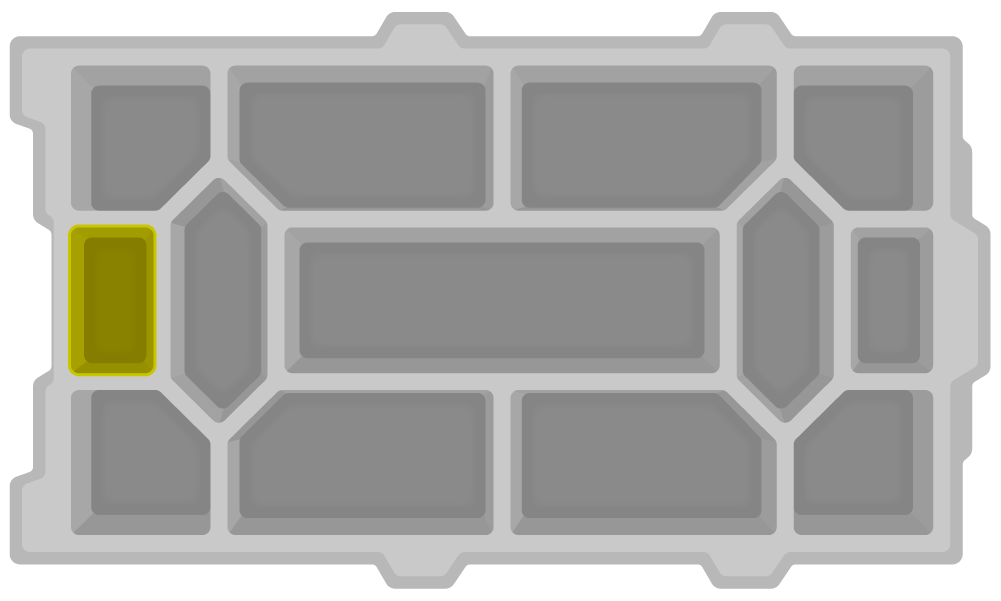

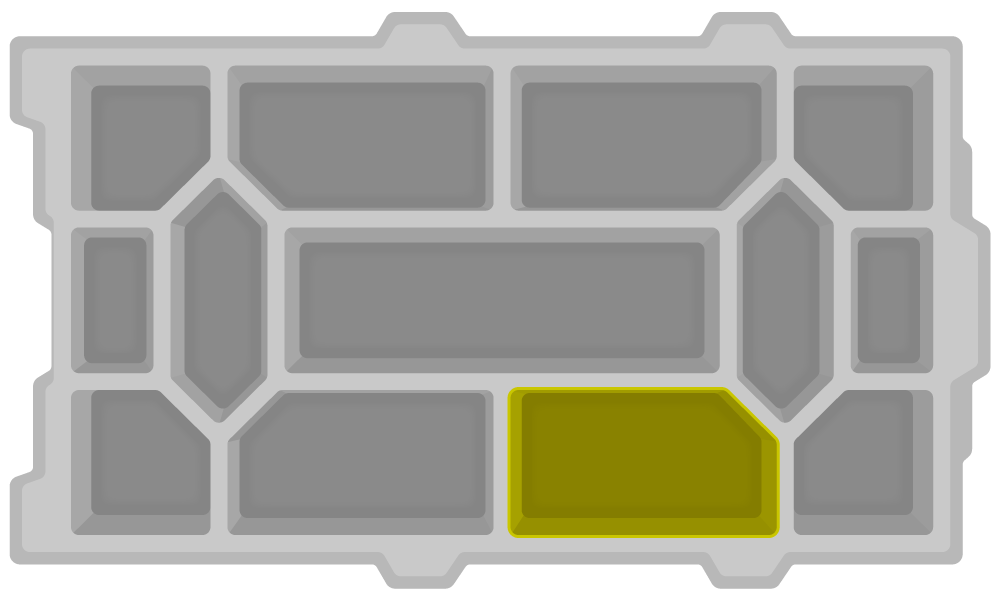

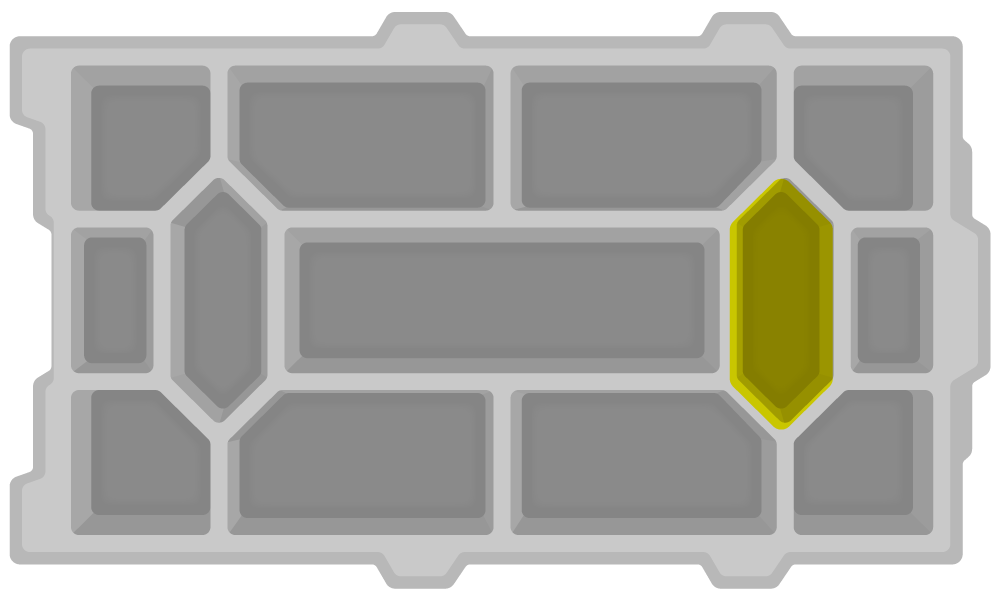

  • ตำแหน่ง: นี่คือรูปภาพของถังขยะหรือถาดพร้อมไฮไลต์ตำแหน่งที่ควรวางชิ้นส่วนไว้ในถังขยะหรือถาดนั้น ข้อมูลนี้ยังมีประโยชน์ในขณะที่สร้าง V5 Workcell หากจำเป็นต้องมีการแจ้งเตือนเกี่ยวกับตำแหน่งของชิ้นส่วน
    • คำแนะนำที่เป็นประโยชน์: ข้อมูลเหล่านี้มีอยู่ในคอลัมน์ตำแหน่ง คำแนะนำเหล่านี้ให้บริบทหรือข้อมูลเพิ่มเติมเกี่ยวกับบรรจุภัณฑ์ การระบุหมายเลขชิ้นส่วน หรือเคล็ดลับสำหรับการจัดระเบียบเพิ่มเติม

กล่องเก็บของ 1: ถาด

ส่วนหนึ่ง รูปถ่าย หมายเลขชิ้นส่วน ปริมาณ หมายเหตุเกี่ยวกับกระเป๋า ที่ตั้ง

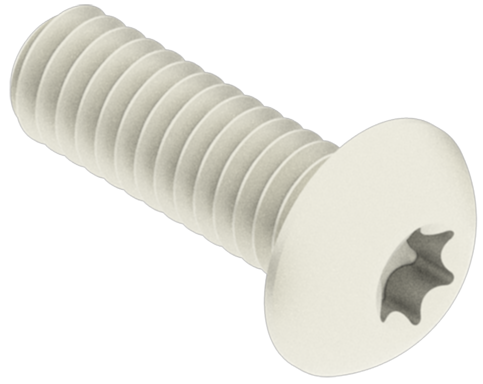

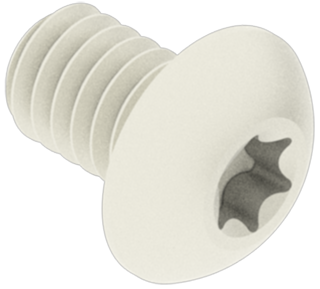

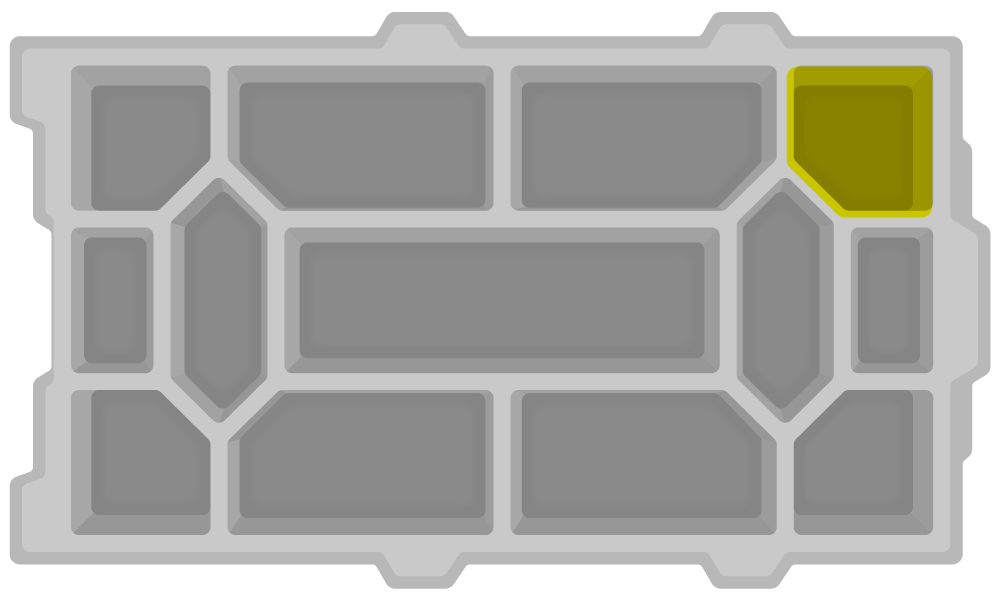

สกรูหัวจมดาว #8-32 x 1/4" แผนภาพแสดงระบบจัดเก็บข้อมูล V5 Workcell สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยแสดงส่วนประกอบการจัดเก็บข้อมูลต่างๆ และการจัดเรียงเพื่อการจัดระเบียบและการเข้าถึงที่มีประสิทธิภาพในพื้นที่ทำงาน 276-4990-001 300 มี 3 ถุง 100

ไดอะแกรมการตั้งค่า Workcell Storage V5 สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและการจัดระเบียบส่วนประกอบต่างๆ ภายใน Workcell เพื่อการใช้งานและการเข้าถึงที่มีประสิทธิภาพ

คำแนะนำที่เป็นประโยชน์:

ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสกรูที่แตกต่างกันได้อย่างง่ายดาย

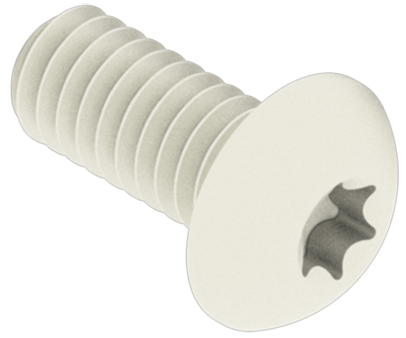

สกรูหัวแฉก #8-32 x 3/8" แผนภาพแสดงระบบจัดเก็บข้อมูล Workcell V5 ในสาขาอาชีวศึกษาและเทคนิค โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบในการจัดเก็บข้อมูลเพื่อประสิทธิภาพพื้นที่ทำงานที่เหมาะสมที่สุด 276-4991-001 100 มาใน 1 ถุง 100

ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์:

ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสกรูที่แตกต่างกันได้อย่างง่ายดาย
สกรูหัวจมดาว #8-32 x 1/2" ไดอะแกรม V5 Workcell Storage สำหรับ CTE (อาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บภายในการตั้งค่าเซลล์งานหุ่นยนต์ V5 276-4992-001 300 มี 3 ถุง 100

ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์:

ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสกรูที่แตกต่างกันได้อย่างง่ายดาย

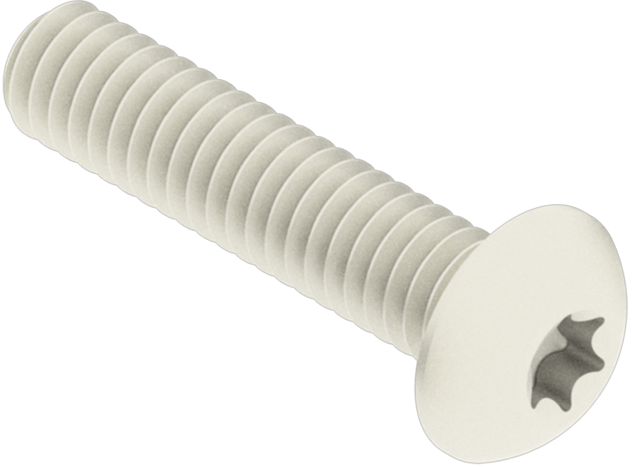

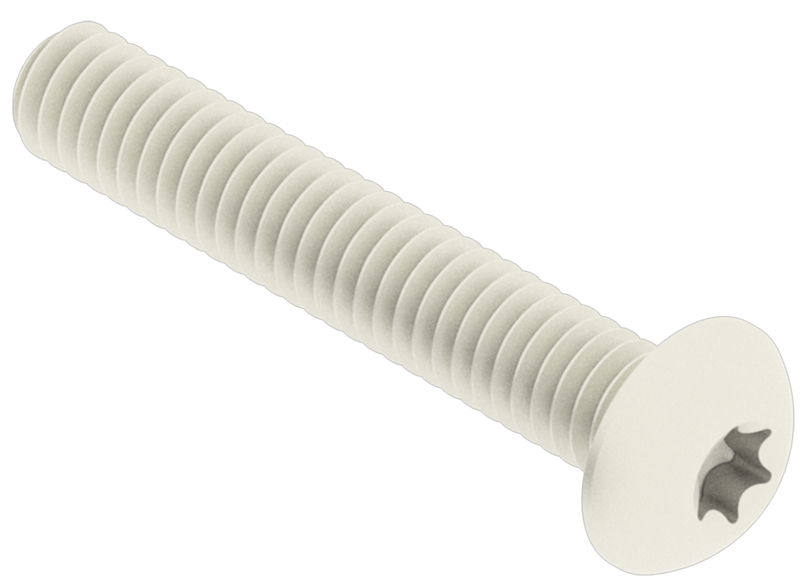

สกรูหัวจมดาว #8-32 x 3/4" การตั้งค่า V5 Workcell Storage แสดงให้เห็นโซลูชันการจัดเก็บแบบจัดระเบียบสำหรับเครื่องมือและวัสดุที่ใช้ในการอาชีวศึกษาและเทคนิค เน้นย้ำถึงการใช้พื้นที่อย่างมีประสิทธิภาพและการเข้าถึงได้ 276-4994-001 100 มาใน 1 ถุง 100

ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์:

ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสกรูที่แตกต่างกันได้อย่างง่ายดาย
#8-32 x 1.000" สกรูแบบสตาร์ไดรฟ์ ไดอะแกรมการตั้งค่า V5 Workcell Storage สำหรับ CTE แสดงให้เห็นการจัดระเบียบและการจัดเรียงส่วนประกอบการจัดเก็บข้อมูลเพื่อเพิ่มประสิทธิภาพเวิร์กโฟลว์และการเข้าถึงในสภาพแวดล้อมทางการศึกษาด้านเทคนิค 276-4996-001 100 มาใน 1 ถุง 100

ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์:

ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสกรูที่แตกต่างกันได้อย่างง่ายดาย

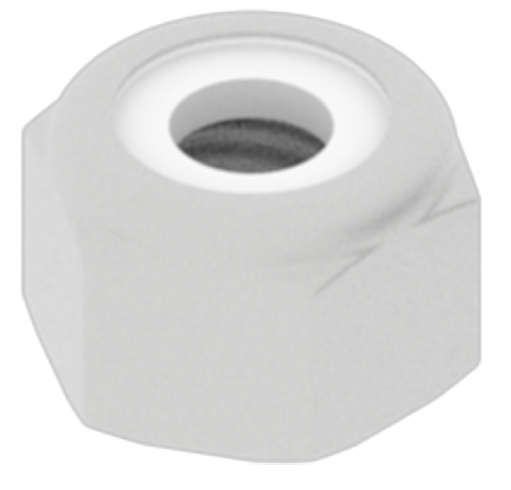

#8-32 น๊อตไนล่อน แผนผังระบบจัดเก็บข้อมูล Workcell V5 สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นการจัดเรียงและการจัดระเบียบส่วนประกอบต่างๆ ภายใน Workcell เพื่อการจัดเก็บและการเข้าถึงที่มีประสิทธิภาพ 275-1027-001 400 มี 4 ถุง 100 ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์: เมื่อทิ้งชิ้นส่วนลงในถาด ให้เก็บถุงซิปไว้ สิ่งเหล่านี้สามารถนำมาใช้ในภายหลังเพื่อจัดระเบียบชิ้นส่วนที่มาในถุงที่หลากหลาย
แบริ่งแบน ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell แสดงให้เห็นส่วนประกอบต่างๆ ของระบบจัดเก็บข้อมูลและการจัดเรียงเพื่อการจัดระเบียบที่มีประสิทธิภาพในบริบทของอาชีวศึกษาและการศึกษาทางเทคนิค ตลับลูกปืนแบบแบน 100 ชิ้นมาในกระเป๋าใบนี้:
276-6820-806

5 ตลับลูกปืนแบบแบนมาในกระเป๋าใบนี้:
276-6009-808

หมายเลขชิ้นส่วนส่วนบุคคล:
276-1209-001		 105 มา 5 ใบ ใบละ

5 ใบสุดท้ายมาในกระเป๋าใบนี้: ถุงพลาสติกใสบรรจุส่วนประกอบ 5 ชิ้นสำหรับ V5 Workcell Storage ใช้ในอาชีวศึกษาและเทคนิค เพื่อจัดแสดงชิ้นส่วนสุดท้ายที่จำเป็นสำหรับการประกอบหรือจัดระเบียบ 		ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์: เมื่อทิ้งชิ้นส่วนลงในถาด ให้เก็บถุงซิปไว้ สิ่งเหล่านี้สามารถนำมาใช้ในภายหลังเพื่อจัดระเบียบชิ้นส่วนที่มาในถุงที่หลากหลาย

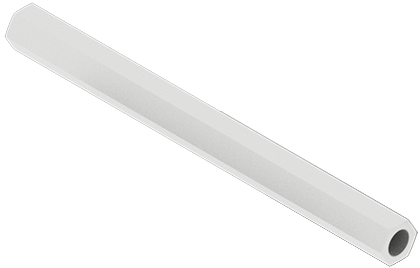

สแตนด์ออฟ 1/2" ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell แสดงให้เห็นส่วนประกอบต่างๆ ของระบบจัดเก็บข้อมูลและการจัดเรียงเพื่อการจัดระเบียบที่มีประสิทธิภาพในบริบทของอาชีวศึกษาและการศึกษาทางเทคนิค ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1014-001

 40 ชิ้นส่วนเหล่านี้มาใน Standoff Bag

ภาพแสดงชิ้นส่วนต่างๆ ที่รวมอยู่ใน Standoff Bag สำหรับ V5 Workcell Storage ซึ่งเป็นส่วนหนึ่งของทรัพยากร CTE (การศึกษาด้านอาชีพและเทคนิค)

ไดอะแกรมการตั้งค่า Workcell Storage V5 สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและการจัดระเบียบส่วนประกอบต่างๆ ภายใน Workcell เพื่อการใช้งานและการเข้าถึงที่มีประสิทธิภาพ

คำแนะนำที่เป็นประโยชน์: ใช้ถุงซิปเพิ่มเติมจากการแกะกล่องพร้อมกับเทปและปากกามาร์กเกอร์เพื่อแยกส่วนที่แยกออกตามขนาดในถุงแต่ละใบ เพื่อให้เข้าถึงได้ง่ายขณะกำลังสร้าง ใส่ขนาดของฐานรองและหมายเลขชิ้นส่วนไว้ที่ด้านนอกของถุงแต่ละใบ



ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสแตนด์ออฟที่แตกต่างกันได้อย่างง่ายดาย
ขัดแย้ง 3/4" แผนภาพที่แสดงโซลูชันการจัดเก็บข้อมูล Workcell V5 สำหรับ CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) โดยแสดงการกำหนดค่าการจัดเก็บข้อมูลและส่วนประกอบต่างๆ เพื่อเพิ่มประสิทธิภาพพื้นที่ทำงาน ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1015-001		 4
1.00" ขัดแย้ง ไดอะแกรมของระบบจัดเก็บ V5 Workcell แสดงให้เห็นโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสถานศึกษาอาชีวศึกษาและเทคนิค (CTE) โดยเน้นที่การจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1016-001		 52
ระยะขัดแย้ง 1.50" แผนผังเค้าโครงการจัดเก็บ Workcell V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและจัดระเบียบของส่วนประกอบการจัดเก็บภายในเซลล์การทำงานของหุ่นยนต์ ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1017-001		 2

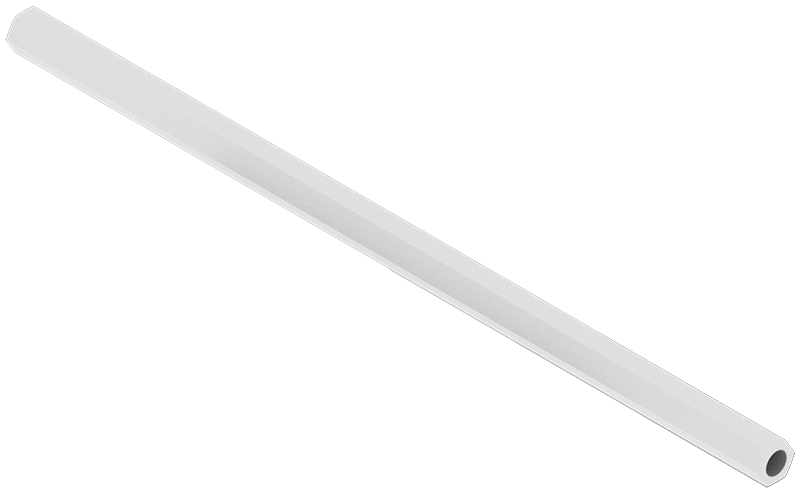

2.00" ขัดแย้ง ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับ CTE แสดงให้เห็นส่วนประกอบการจัดเก็บต่างๆ และการจัดเรียงเพื่อการจัดระเบียบและการเข้าถึงที่มีประสิทธิภาพในสถานศึกษาด้านเทคนิค ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1018-001		 34
3.00" เผชิญหน้ากัน ไดอะแกรมการตั้งค่า Workcell Storage V5 สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบต่างๆ ภายใน Workcell เพื่อประสิทธิภาพและการเข้าถึงที่เหมาะสมที่สุด ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1020-001		 28
6.00" เผชิญหน้ากัน แผนภาพที่แสดงโซลูชันการจัดเก็บข้อมูล Workcell V5 สำหรับอาชีวศึกษาและการศึกษาทางเทคนิค โดยแสดงการกำหนดค่าการจัดเก็บข้อมูลและส่วนประกอบต่างๆ เพื่อจัดระเบียบพื้นที่ทำงานอย่างมีประสิทธิภาพ ชิ้นส่วนนี้มาในถุง Standoff:
276-7472-802

หมายเลขชิ้นส่วนส่วนบุคคล:
275-1023-001		 4

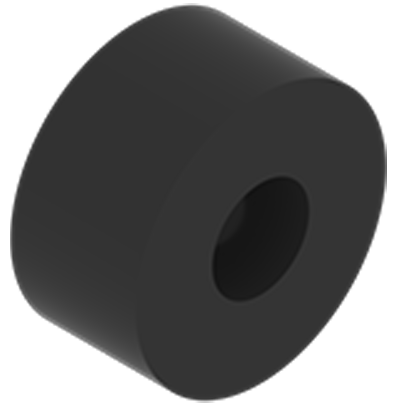

สเปเซอร์ 0.125” ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบต่างๆ ภายใน Workcell ชิ้นส่วนนี้มาในชุดหลากหลาย:
276-6340

หมายเลขชิ้นส่วนส่วนบุคคล:
276-5912-001		 30 มาใน 3 แพ็คหลากหลาย

ภาพแสดงชุดโซลูชัน V5 Workcell Storage หลากหลายสามแบบสำหรับอาชีวศึกษาและการศึกษาทางเทคนิค โดยมีการกำหนดค่าและส่วนประกอบที่แตกต่างกัน ซึ่งออกแบบมาเพื่อการจัดระเบียบและการเข้าถึงที่มีประสิทธิภาพ

ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์: ใช้ถุงซิปเพิ่มเติมจากการแกะกล่องพร้อมกับเทปและปากกามาร์กเกอร์เพื่อแยกตัวกั้นออกตามขนาดในถุงแต่ละใบ เพื่อให้เข้าถึงได้ง่ายขณะกำลังสร้าง ใส่ขนาดของสเปเซอร์และหมายเลขชิ้นส่วนแต่ละชิ้นไว้ที่ด้านนอกของกระเป๋าแต่ละใบ



ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.comเพื่อแยกแยะและระบุขนาดสเปเซอร์ที่แตกต่างกันได้อย่างง่ายดาย

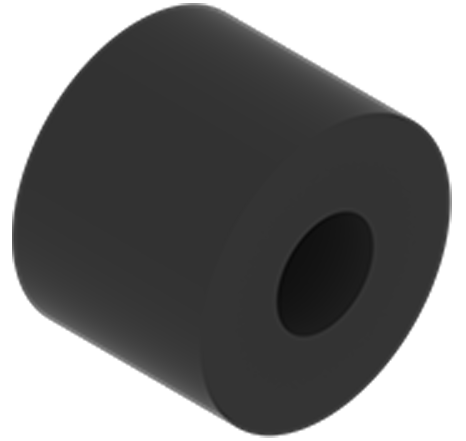

สเปเซอร์ 0.25” ไดอะแกรมการตั้งค่า V5 Workcell Storage สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบต่างๆ ภายในพื้นที่ทำงาน ชิ้นส่วนนี้มาในชุดหลากหลาย:
276-6340

หมายเลขชิ้นส่วนส่วนบุคคล:
276-5913-001		 30
สเปเซอร์ 0.375” ไดอะแกรมแสดงการตั้งค่า V5 Workcell Storage สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบต่างๆ ภายใน Workcell ชิ้นส่วนนี้มาในชุดหลากหลาย:
276-6340

หมายเลขชิ้นส่วนส่วนบุคคล:
276-5914-001		 30
สเปเซอร์ 0.50” แผนภาพแสดงระบบจัดเก็บข้อมูล V5 Workcell สำหรับ CTE ซึ่งแสดงให้เห็นโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบและส่วนประกอบต่างๆ เพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดหลากหลาย:
276-6340

หมายเลขชิ้นส่วนส่วนบุคคล:
276-5915-001		 30

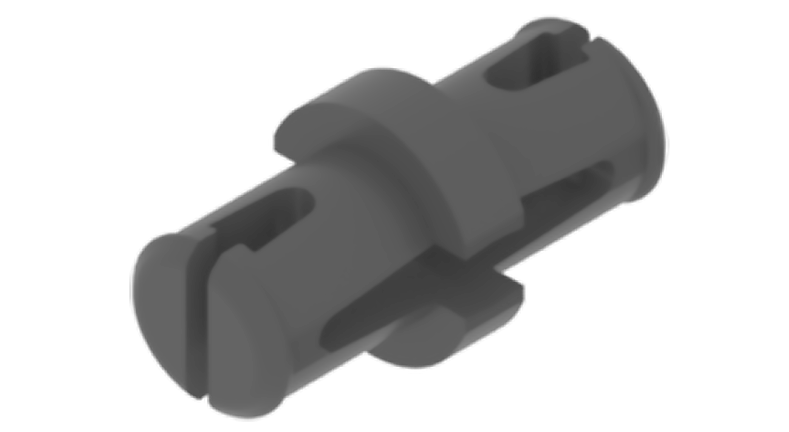

1x1 ขั้วต่อพิน ภาพประกอบการตั้งค่าระบบจัดเก็บข้อมูล Workcell V5 สำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค แสดงให้เห็นโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบและการจัดเรียงอุปกรณ์เพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในแพ็ค:
276-7472-801

หมายเลขชิ้นส่วนส่วนบุคคล:
228-3616-060		 4 มาใน 1 แพ็ค

รูปภาพของหน่วยจัดเก็บข้อมูล V5 Workcell ซึ่งแสดงชุดอุปกรณ์จัดเก็บข้อมูลชุดเดียวที่ออกแบบมาสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค (CTE) โดยเน้นที่การจัดระเบียบและประสิทธิภาพในการจัดการพื้นที่ทำงาน 		ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค
ลำแสงมุมขวา 2x3 ไดอะแกรมของระบบจัดเก็บข้อมูล Workcell V5 สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อม Workcell ชิ้นส่วนนี้มาในแพ็ค:
276-7472-801

หมายเลขชิ้นส่วนส่วนบุคคล:
228-3616-145		 2

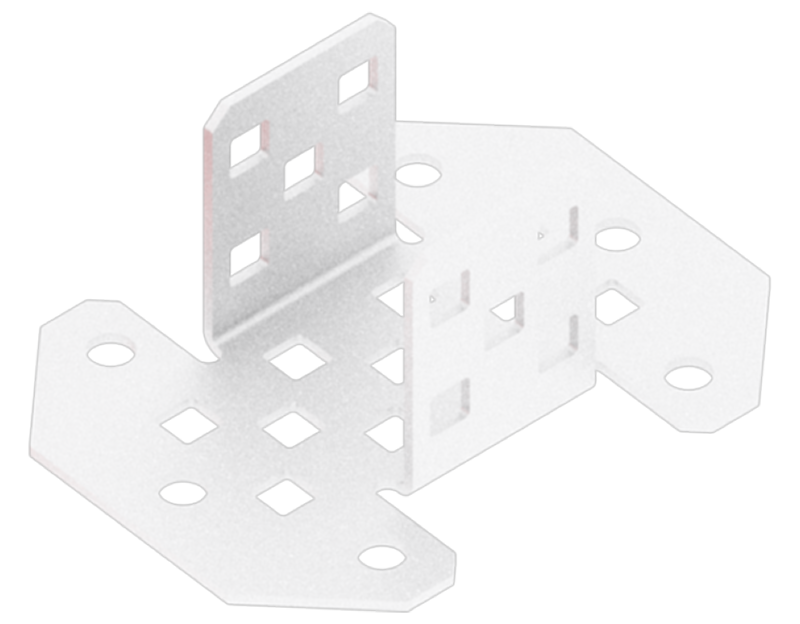

ขั้วต่อมุม 2x2 กว้าง 2x2 เท่า แผนผังระบบจัดเก็บ V5 Workcell แสดงให้เห็นโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสถานศึกษาอาชีวศึกษาและเทคนิค พร้อมด้วยส่วนต่างๆ ที่มีป้ายกำกับเพื่อให้ระบุและเข้าถึงได้ง่าย ชิ้นส่วนนี้มาในแพ็ค:
276-7472-801

หมายเลขชิ้นส่วนส่วนบุคคล:
228-3201-220		 1
สไลด์เชิงเส้น แผนภาพแสดงระบบจัดเก็บข้อมูล Workcell V5 สำหรับอาชีวศึกษาและเทคนิค โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บภายใน Workcell ชิ้นส่วนนี้มาในแพ็ค:
276-7472-801

หมายเลขชิ้นส่วนส่วนบุคคล:
228-3616-217		 1

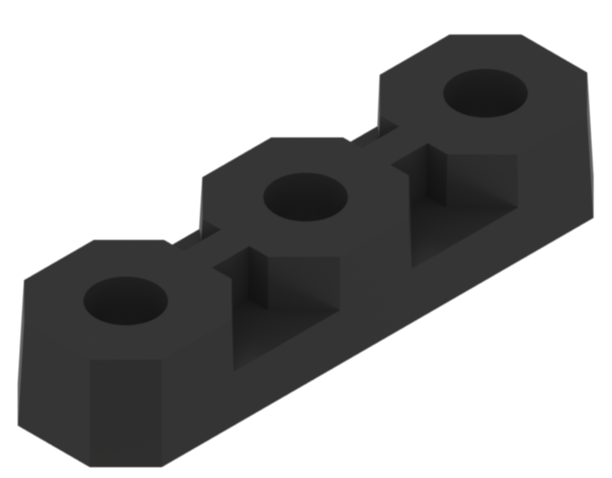

1x3 เซนเตอร์ล็อคบีม แผนภาพระบบจัดเก็บข้อมูล V5 Workcell แสดงให้เห็นการจัดระเบียบและการจัดเรียงเครื่องมือและวัสดุเพื่อการใช้งานที่มีประสิทธิภาพในสถานศึกษาอาชีวศึกษาและเทคนิค ชิ้นส่วนนี้มาในแพ็ค:
276-7472-801

หมายเลขชิ้นส่วนส่วนบุคคล:
228-3201-1141		 2

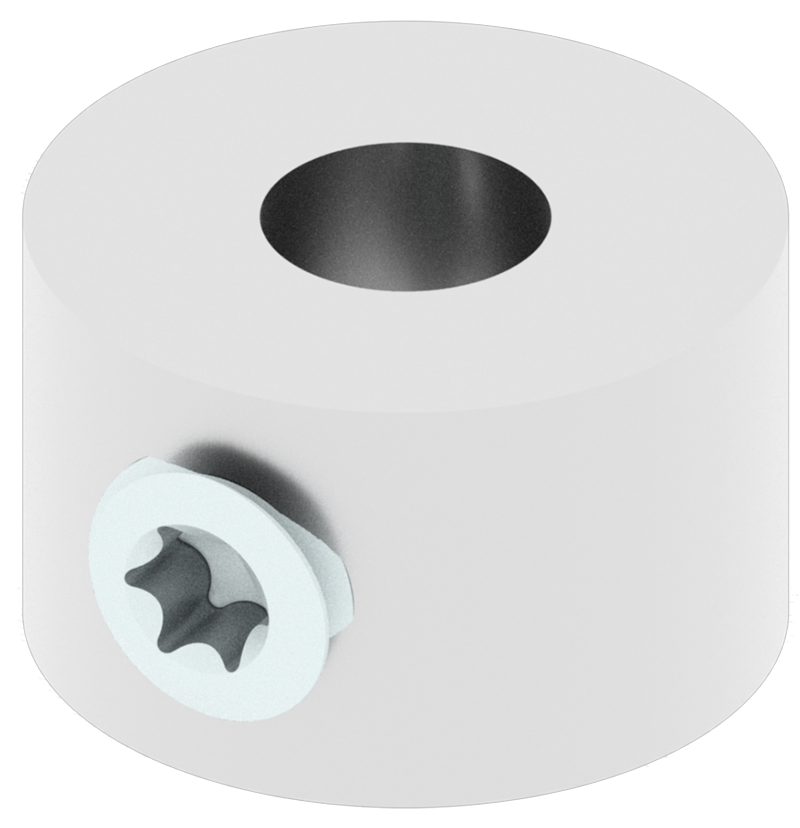

ปลอกเพลาขับสตาร์ แผนภาพแสดงการตั้งค่า V5 Workcell Storage สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นการจัดเรียงส่วนประกอบและโซลูชันการจัดเก็บเพื่อจัดระเบียบพื้นที่ทำงานอย่างมีประสิทธิภาพ ชิ้นส่วนนี้มาในกระเป๋า:
276-6650-806

หมายเลขชิ้นส่วนส่วนบุคคล:
276-6103-000		 96 มาใน 1 ถุง 96 ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค

คำแนะนำที่เป็นประโยชน์: เมื่อทิ้งชิ้นส่วนลงในถาด ให้เก็บถุงซิปไว้ สิ่งเหล่านี้สามารถนำมาใช้ในภายหลังเพื่อจัดระเบียบชิ้นส่วนที่มาในถุงที่หลากหลาย

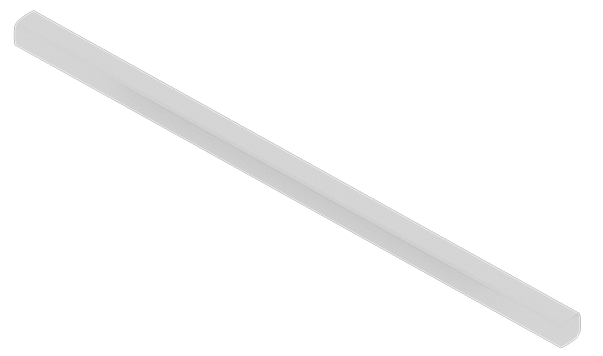

เพลาขับ” หรือ 2x แผนภาพแสดงการตั้งค่าพื้นที่จัดเก็บ Workcell V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยมีช่องเก็บของที่มีป้ายกำกับและการจัดวางอุปกรณ์เพื่อจัดระเบียบพื้นที่ทำงานอย่างมีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดหลากหลาย:
228-6871-800

หมายเลขชิ้นส่วนส่วนบุคคล:
288-2500-117		 20 มาใน 5 แพ็คหลากหลาย

ภาพแสดงชุดโซลูชัน V5 Workcell Storage ห้าแบบสำหรับอาชีวศึกษาและการศึกษาทางเทคนิค โดยเน้นที่ตัวเลือกและการกำหนดค่าการจัดเก็บข้อมูลที่แตกต่างกันที่มีให้เลือกใช้ในการจัดระเบียบเครื่องมือและวัสดุ

แผนภาพแสดงโซลูชัน V5 Workcell Storage สำหรับ CTE ซึ่งมีตัวเลือกการจัดเก็บข้อมูลที่เป็นระเบียบและการออกแบบเค้าโครงเพื่อเพิ่มประสิทธิภาพในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค

คำแนะนำที่เป็นประโยชน์: ใช้ถุงซิปเพิ่มเติมจากการแกะกล่องพร้อมกับเทปและปากกามาร์กเกอร์เพื่อแยกตัวกั้นออกตามขนาดในถุงแต่ละใบ เพื่อให้เข้าถึงได้ง่ายขณะกำลังสร้าง ใส่ขนาดของสเปเซอร์และหมายเลขชิ้นส่วนแต่ละชิ้นไว้ที่ด้านนอกของกระเป๋าแต่ละใบ



ใช้ไม้บรรทัดชิ้นส่วนโลหะ VEX V5 จาก rules.vex.com เพื่อแยกแยะและระบุขนาดเพลาที่แตกต่างกันได้อย่างง่ายดาย

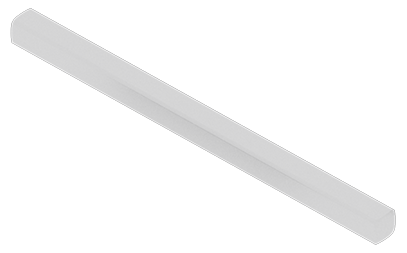

เพลาขับ 2” หรือ 4x แผนภาพแสดงการตั้งค่า Workcell Storage V5 สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อม Workcell ชิ้นส่วนนี้มาในชุดหลากหลาย:
228-6871-800

หมายเลขชิ้นส่วนส่วนบุคคล:
288-2500-120		 30
3” หรือ 6x เพลาขับ ไดอะแกรมการตั้งค่า V5 Workcell Storage สำหรับ CTE แสดงการจัดเรียงและการจัดระเบียบส่วนประกอบต่างๆ เพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดหลากหลาย:
228-6871-800

หมายเลขชิ้นส่วนส่วนบุคคล:
288-2500-122		 20
เพลาขับ 4” หรือ 8x ไดอะแกรมการตั้งค่า V5 Workcell Storage สำหรับ CTE แสดงการจัดเรียงส่วนประกอบและโซลูชันการจัดเก็บข้อมูลภายในระบบหุ่นยนต์ V5 ซึ่งได้รับการออกแบบมาเพื่อปรับปรุงการจัดระเบียบและประสิทธิภาพในสภาพแวดล้อมทางการศึกษา ชิ้นส่วนนี้มาในชุดหลากหลาย:
228-6871-800

หมายเลขชิ้นส่วนส่วนบุคคล:
288-2500-124		 10

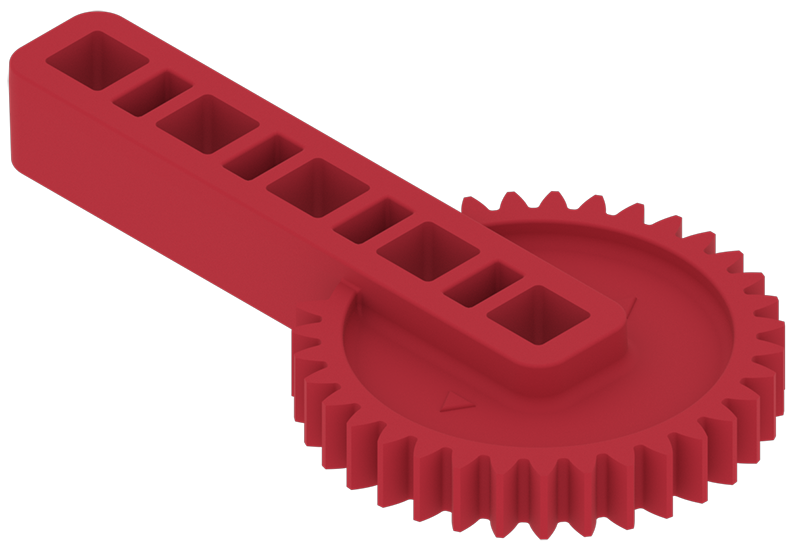

ข้อเหวี่ยงเกียร์ก้ามปู ไดอะแกรมการตั้งค่า Workcell Storage V5 แสดงการจัดเรียงและการจัดระเบียบเครื่องมือและวัสดุสำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค โดยเน้นที่โซลูชันการจัดเก็บที่มีประสิทธิภาพเพื่อเพิ่มประสิทธิภาพพื้นที่ทำงาน ชิ้นส่วนนี้มาในแพ็ค:
276-7472-801

หมายเลขชิ้นส่วนส่วนบุคคล:
276-6010-003		 3 มาใน 1 แพ็คหลากหลาย

แพ็คหลากหลายของส่วนประกอบ V5 Workcell Storage สำหรับ CTE ที่มีโซลูชันการจัดเก็บข้อมูลที่แตกต่างกันจัดเรียงอย่างเป็นระเบียบ แสดงให้เห็นถึงความเป็นระเบียบและการเข้าถึงสำหรับวัตถุประสงค์ทางการศึกษา 		ภาพประกอบการตั้งค่า Workcell Storage V5 เพื่อแสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค

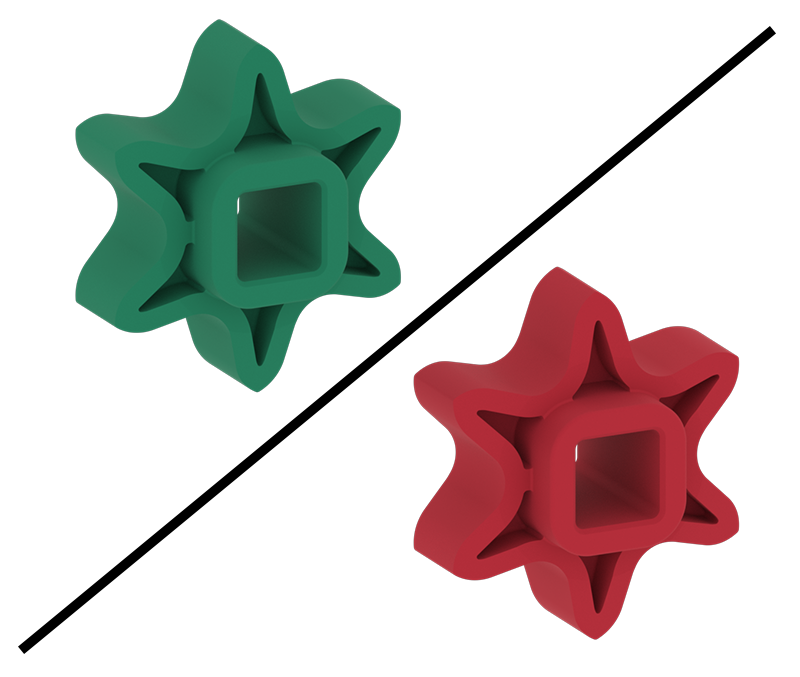

6T เฟืองกำลังสูง

หมายเหตุ: ส่วนนี้กำลังเปลี่ยนจากสีเขียวเป็นสีแดง		 ไดอะแกรมของระบบจัดเก็บข้อมูล Workcell V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อมเวิร์กเซลล์ ชิ้นส่วนนี้มาในแพ็ค:
276-3876

หมายเลขชิ้นส่วนส่วนบุคคล:
276-2252-003		 8 มาใน 1 แพ็ค

รูปภาพของหน่วยจัดเก็บข้อมูล V5 Workcell ซึ่งแสดงชุดส่วนประกอบเดียวที่ออกแบบมาสำหรับแอปพลิเคชันด้านอาชีวศึกษาและเทคนิค (CTE) โดยเน้นที่การจัดระเบียบและการเข้าถึงเพื่อใช้ในการศึกษา 		ภาพประกอบการตั้งค่า Workcell Storage V5 เพื่อแสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค

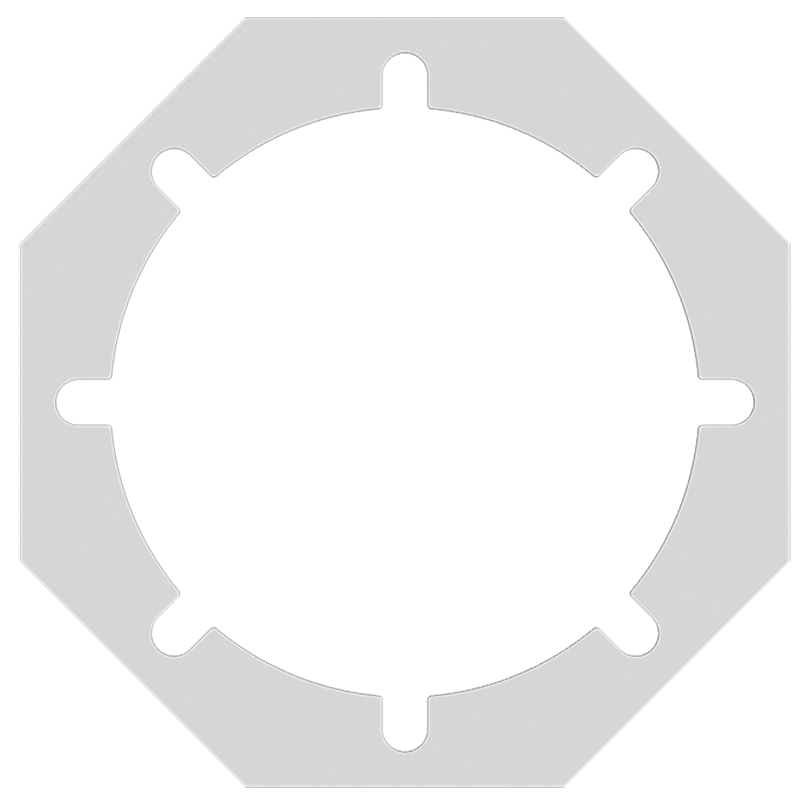

เม็ดมีดโลหะเกียร์ ไดอะแกรมการตั้งค่า Workcell Storage V5 สำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค แสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อม Workcell ชิ้นส่วนนี้มาในสามแพ็คเกจ
276-3880
276-3881
276-3876

หมายเลขชิ้นส่วนส่วนบุคคล:
276-2250-005		 84 มาพร้อมกับชุดเฟืองโซ่ 30 ฟันกำลังสูง 4 ชุด

Image showing four High Strength 30-Tooth Sprocket packs and one High Strength 6-Tooth Sprocket pack, illustrating components for V5 Workcell Storage in Career and Technical Education.

มาพร้อมกับชุดเฟืองโซ่ 6 ฟันกำลังสูง 1 ชุด

Image of a V5 Workcell Storage unit, showcasing a single pack of components designed for Career and Technical Education (CTE) applications, highlighting organization and accessibility for educational use.

และยังมีชุดแทรกเพลากำลังสูง 2 ชุดอีกด้วย

ภาพชุดแทรกเพลาที่มีความแข็งแรงสูงสองชุดสำหรับการจัดเก็บ Workcell V5 ซึ่งแสดงให้เห็นส่วนประกอบที่รวมอยู่ในหมวด CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) 		ภาพประกอบการตั้งค่า Workcell Storage V5 เพื่อแสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค
เม็ดมีดเกียร์ความแข็งแรงสูง ไดอะแกรมการตั้งค่า V5 Workcell Storage แสดงการจัดเรียงและการจัดระเบียบเครื่องมือและวัสดุสำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค โดยเน้นที่โซลูชันการจัดเก็บที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในสามแพ็คเกจ:
276-3880
276-3881
276-3876

หมายเลขชิ้นส่วนส่วนบุคคล: 276-2250-006		 84

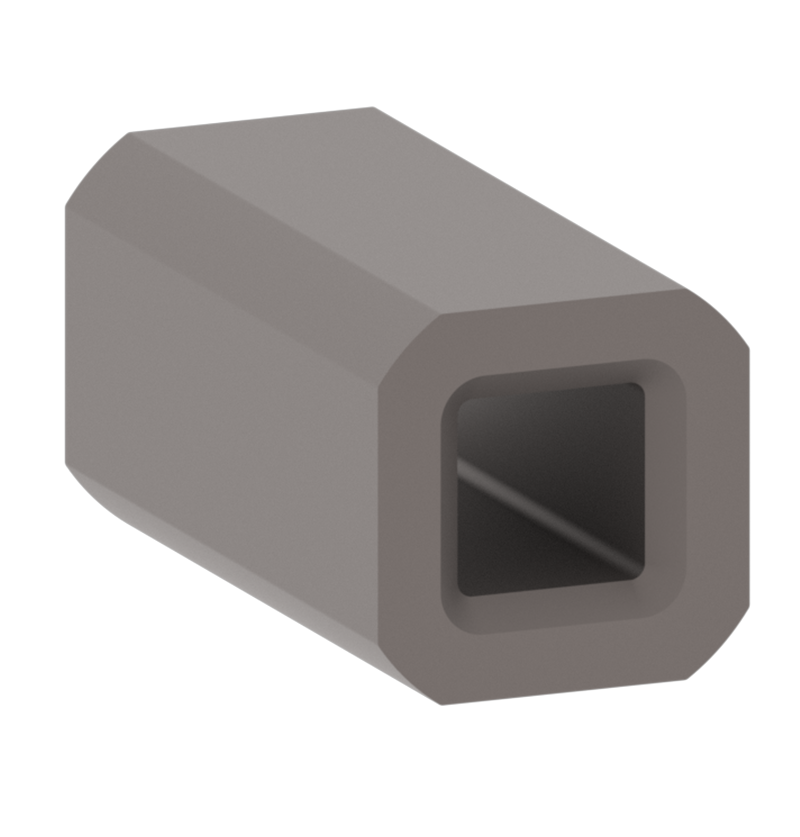

เม็ดมีด HS เกียร์ 12T แผนภาพแสดงระบบจัดเก็บข้อมูล Workcell V5 สำหรับอาชีวศึกษาและเทคนิค โดยแสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อม Workcell ชิ้นส่วนนี้มาในชุดหลากหลาย:

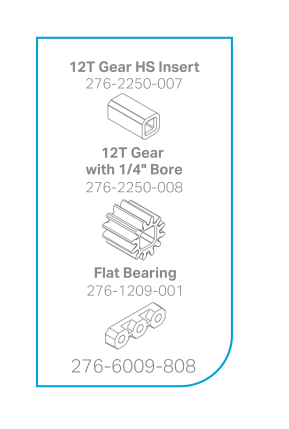

276-6009-808

หมายเลขชิ้นส่วนส่วนบุคคล:
276-2250-007		 1 มาพร้อมถุงเพิ่มเติมอีก 1 ชิ้น

รูปภาพแสดงถุงที่ใส่ชิ้นส่วนเพิ่มเติมสำหรับ V5 Workcell Storage ซึ่งเป็นส่วนหนึ่งของทรัพยากรด้านการศึกษาอาชีวศึกษาและเทคนิค โดยเน้นที่ส่วนประกอบที่รวมไว้เพื่อการเรียนรู้และการพัฒนาโครงการที่ดีขึ้น 		ภาพประกอบการตั้งค่า Workcell Storage V5 ที่แสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค
เกียร์ความแข็งแรงสูง 12T พร้อมรูขนาด ¼” ไดอะแกรม V5 Workcell Storage สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นโครงสร้างและเค้าโครงของพื้นที่จัดเก็บข้อมูลเพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดหลากหลาย:
276-6009-808

หมายเลขชิ้นส่วนส่วนบุคคล:
276-2250-008		 1

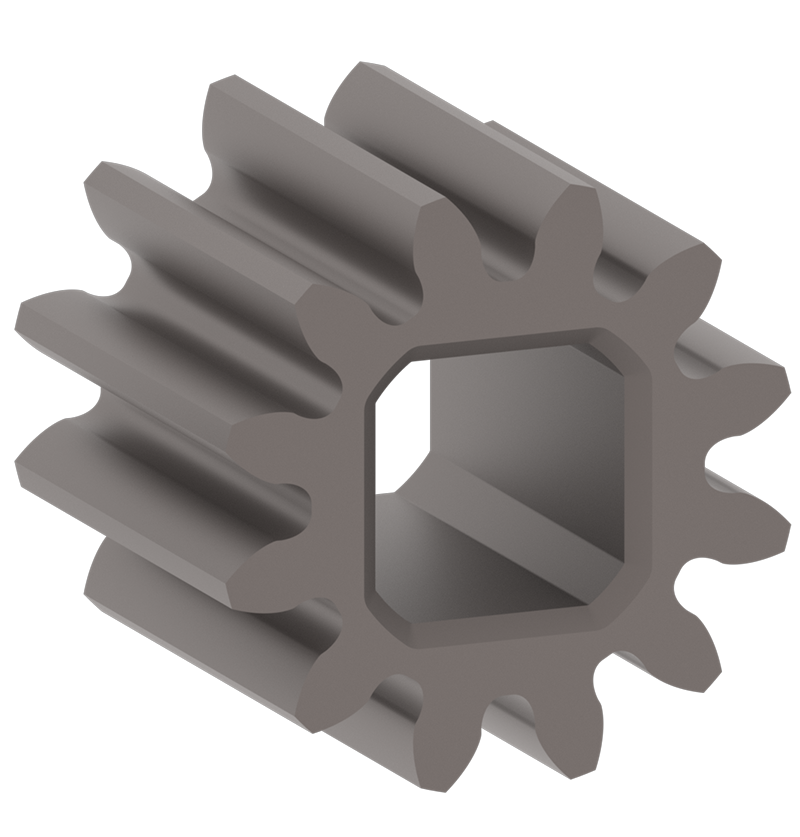

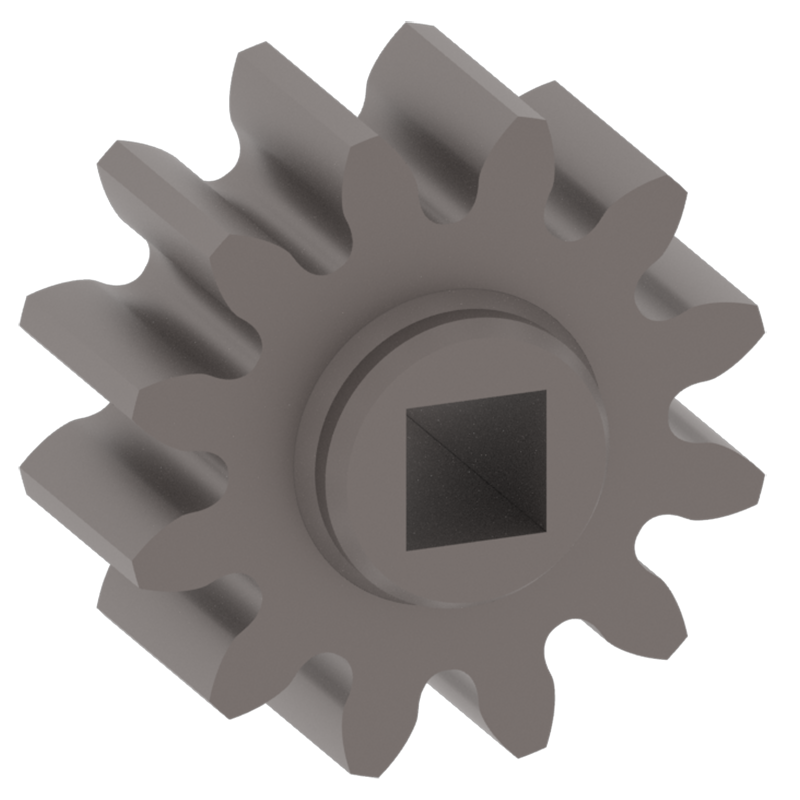

12T เมทัลเกียร์ แผนภาพที่แสดงเค้าโครงการจัดเก็บ Workcell V5 ที่แสดงโซลูชันการจัดเก็บแบบจัดระเบียบสำหรับแอปพลิเคชัน CTE (อาชีวศึกษาและเทคนิค) รวมถึงบริเวณที่กำหนดไว้สำหรับเครื่องมือและวัสดุ 6010-011 12 มาใน 1 ถุง 12 ชิ้น (ป้าย 276-7368) ภาพประกอบการตั้งค่า Workcell Storage V5 เพื่อแสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค

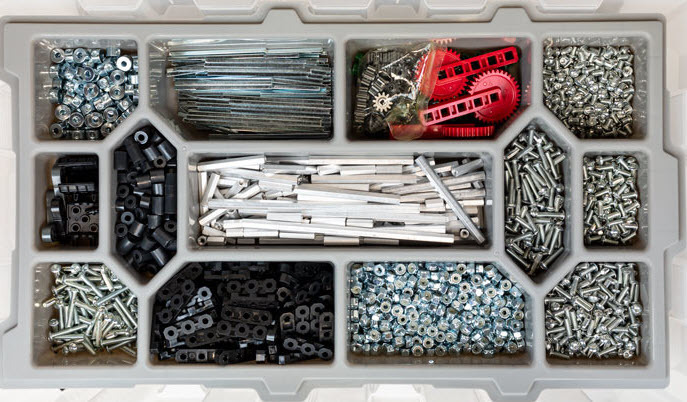

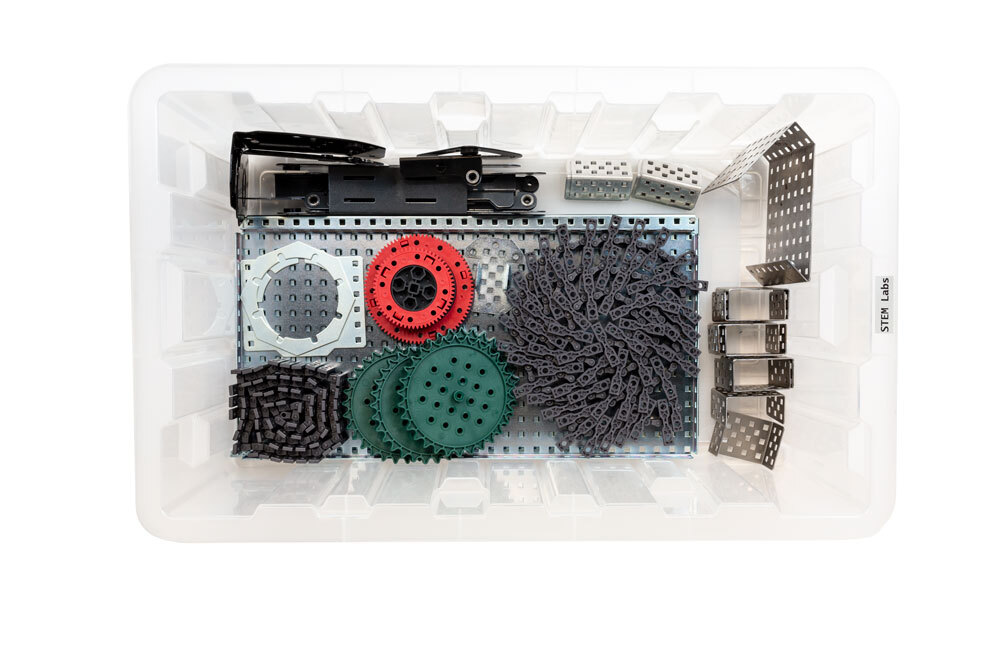

เมื่อวางชิ้นส่วนทั้งหมดจาก Workcell Kit ลงในถาดของ Storage Bin 1 แล้ว ถาดจะมีลักษณะเหมือนภาพนี้ (เลือกภาพเพื่อทำให้ใหญ่ขึ้น)

ภาพประกอบการตั้งค่า Workcell Storage V5 ที่แสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค

กล่องเก็บของ 1: ฐาน

ส่วนหนึ่ง รูปถ่าย หมายเลขชิ้นส่วน ปริมาณ หมายเหตุเกี่ยวกับกระเป๋า ที่ตั้ง

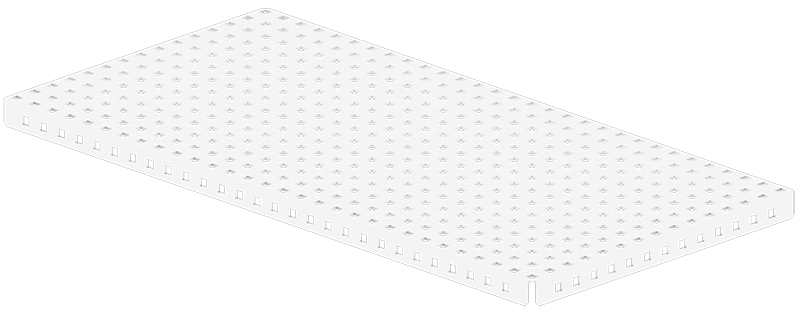

แผ่นฐาน 15x30 แผนภาพแสดงระบบจัดเก็บ Workcell V5 สำหรับ CTE ซึ่งมีช่องเก็บของที่มีป้ายกำกับและเค้าโครงอุปกรณ์เพื่อเพิ่มประสิทธิภาพและจัดระเบียบพื้นที่ทำงาน 276-1341 3 สิ่งเหล่านี้มาในสามกล่องซึ่งประกอบด้วยแผ่นฐานสองแผ่น

คุณจะต้องเปิดกล่องใดกล่องหนึ่งเหล่านี้ในขณะที่จัดระเบียบถังเก็บข้อมูลของคุณเพื่อสร้างสามชุดสองชุด		 แผนผังเค้าโครงห้องจัดเก็บ Workcell V5 แสดงโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบสำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค โดยมีช่องที่ติดป้ายกำกับและการจัดวางอุปกรณ์เพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ
ตัวป้อนดิสก์ - ด้านล่าง แผนภาพแสดงการตั้งค่า V5 Workcell Storage สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นการจัดเรียงส่วนประกอบและโซลูชันการจัดเก็บข้อมูลเพื่อจัดระเบียบพื้นที่ทำงานอย่างมีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดนี้:
276-7720

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7720-001		 1 มาใน 1 ถุง

ภาพกระเป๋าที่บรรจุส่วนประกอบ V5 Workcell Storage สำหรับการศึกษาด้านอาชีวศึกษาและเทคนิค โดยแสดงให้เห็นสิ่งของที่รวมอยู่ในแพ็คเกจ 		ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell
ตัวป้อนดิสก์ - ด้านบน แผนภาพแสดงเค้าโครงการจัดเก็บ Workcell V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) แสดงให้เห็นโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบและการจัดวางอุปกรณ์เพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดนี้:
276-7720

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7720-002		 1

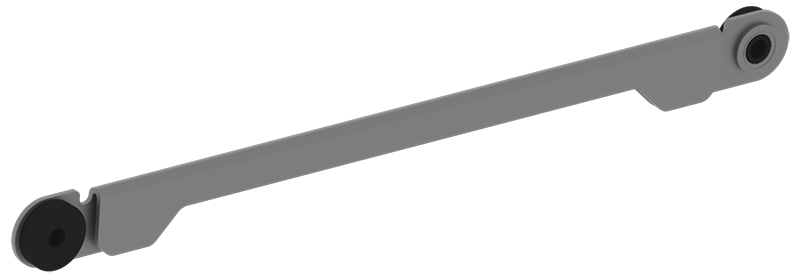

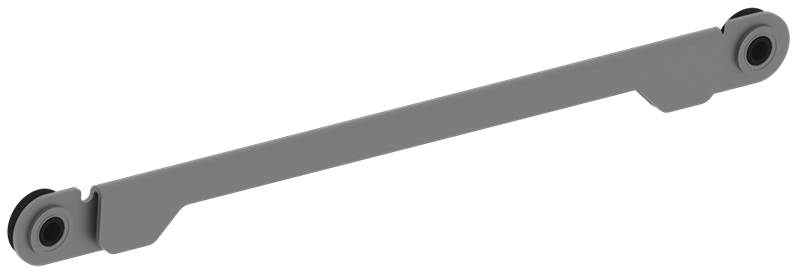

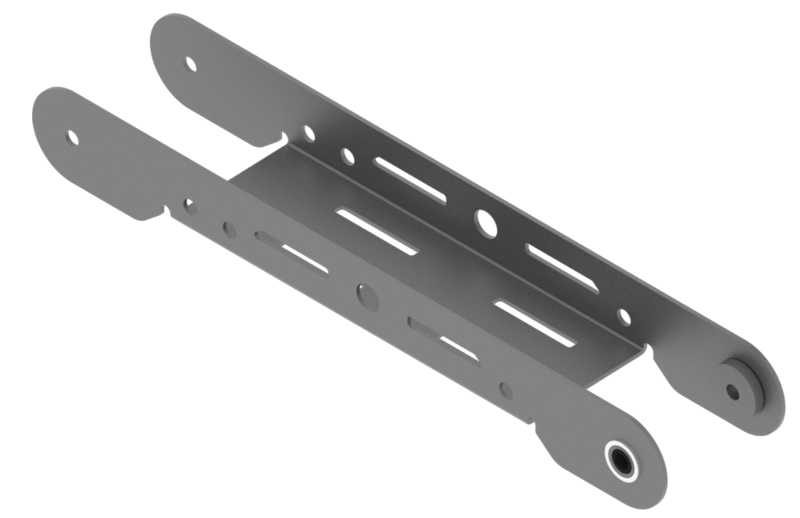

อาร์มบาร์ ภาพประกอบการตั้งค่า Workcell Storage V5 สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงให้เห็นโซลูชันการจัดเก็บที่จัดระเบียบสำหรับเครื่องมือและวัสดุภายในสภาพแวดล้อม Workcell ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-500		 2 มาใน 1 ถุง

ภาพถุงที่บรรจุส่วนประกอบสำหรับระบบ V5 Workcell Storage ซึ่งใช้ในอาชีวศึกษาและเทคนิค โดยแสดงให้เห็นบรรจุภัณฑ์และเนื้อหาที่มีจำหน่ายสำหรับวัตถุประสงค์ทางการศึกษา 		ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell
อาร์มบาร์ 2 ไดอะแกรมระบบจัดเก็บข้อมูล V5 Workcell แสดงให้เห็นส่วนประกอบและการจัดระเบียบการจัดเก็บต่างๆ สำหรับอาชีวศึกษาและเทคนิค พร้อมทั้งเน้นย้ำถึงการใช้พื้นที่อย่างมีประสิทธิภาพและการเข้าถึงเครื่องมือและวัสดุต่างๆ ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-501		 1

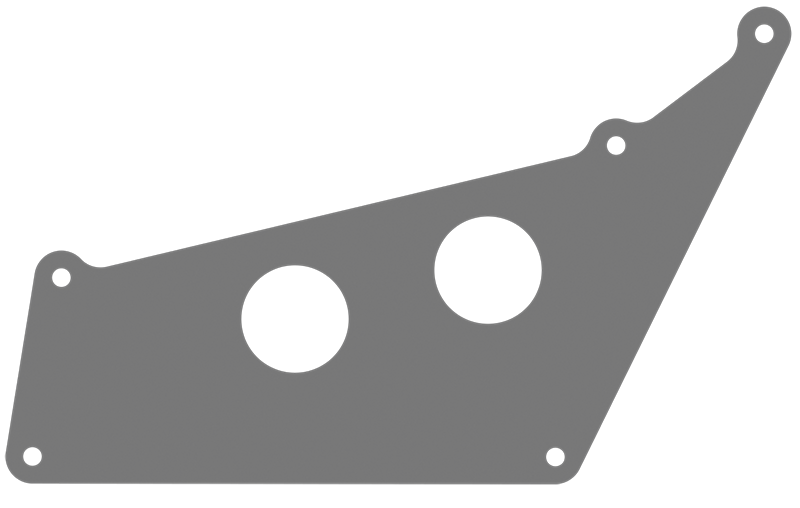

แผ่นถ่ายโอนแขน ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell ที่แสดงโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบสำหรับอาชีวศึกษาและเทคนิค โดยมีส่วนที่มีป้ายกำกับสำหรับเครื่องมือและวัสดุเพื่อเพิ่มประสิทธิภาพพื้นที่ทำงาน ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-600		 1
ข้อต่อแขน 3 แผนผังระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงส่วนประกอบและเค้าโครงจัดเก็บข้อมูลต่างๆ เพื่อการจัดระเบียบและการเข้าถึงที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-006		 1
จิ๊กเชี่ยวชาญแขน แผนภาพแสดงเค้าโครงห้องจัดเก็บ Workcell V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยแสดงช่องเก็บของต่างๆ และการจัดระเบียบเพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-011		 1
ข้อต่อแขน 1 - ซ้าย ไดอะแกรมของระบบจัดเก็บ V5 Workcell แสดงให้เห็นโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสถานศึกษาอาชีวศึกษาและเทคนิค แสดงให้เห็นถึงการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-100		 1
ข้อต่อแขน 1 - ขวา ไดอะแกรมเค้าโครงการจัดเก็บ Workcell V5 แสดงโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบสำหรับการศึกษาด้านอาชีวศึกษาและทางเทคนิค พร้อมด้วยส่วนที่มีป้ายกำกับสำหรับเครื่องมือและวัสดุ ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-200		 1
ข้อต่อแขน 2 แผนภาพแสดงระบบจัดเก็บ V5 Workcell สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยแสดงโซลูชันการจัดเก็บที่จัดระเบียบสำหรับส่วนประกอบและเครื่องมือหุ่นยนต์ ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-300		 1
ข้อต่อแขน 4 ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับ CTE แสดงให้เห็นการจัดวางและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลเพื่อเวิร์กโฟลว์ที่มีประสิทธิภาพในสภาพแวดล้อมทางการศึกษาด้านเทคนิค ชิ้นส่วนนี้มาในชุดนี้:
276-7151

หมายเลขชิ้นส่วนส่วนบุคคล:
276-7151-400		 1

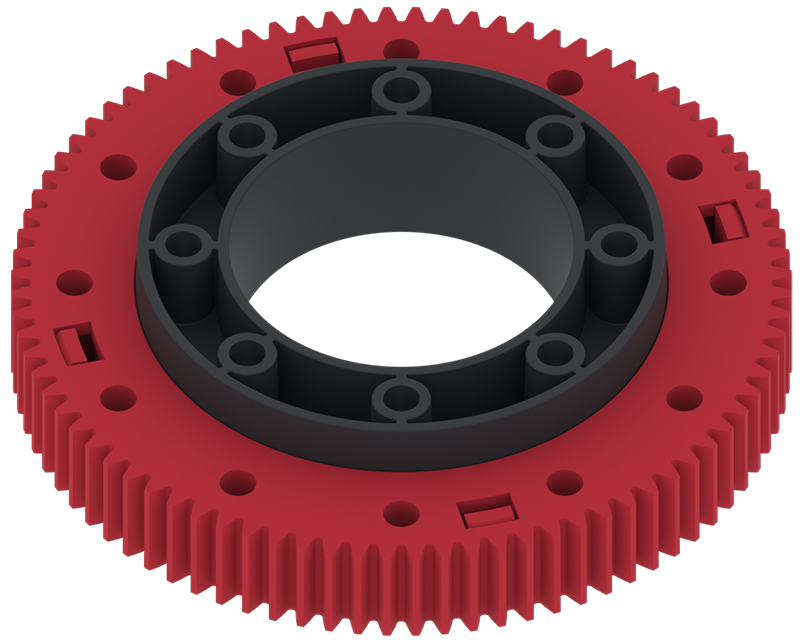

ชุดลูกปืนจานเสียง แผนภาพแสดงการตั้งค่า Workcell Storage V5 สำหรับอาชีวศึกษาและการศึกษาทางเทคนิค โดยมีส่วนที่มีป้ายกำกับสำหรับการจัดระเบียบอุปกรณ์และการจัดเก็บเพื่อเพิ่มประสิทธิภาพพื้นที่ทำงาน ชิ้นส่วนนี้มาในชุดนี้:
276-5652

หมายเลขชิ้นส่วนส่วนบุคคล:
276-5652-000		 1 มาใน 1 ถุง

ภาพถุงที่บรรจุส่วนประกอบสำหรับ V5 Workcell Storage ซึ่งเป็นส่วนหนึ่งของทรัพยากร CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงให้เห็นบรรจุภัณฑ์และเนื้อหาที่มีไว้สำหรับการใช้เพื่อการศึกษา 		ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell
ชุดลูกปืนจานเสียง แผนภาพแสดงการตั้งค่า V5 Workcell Storage ในบริบท CTE (อาชีวศึกษาและการศึกษาทางเทคนิค) โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบต่างๆ เพื่อการใช้พื้นที่ทำงานอย่างมีประสิทธิภาพ ชิ้นส่วนนี้มาในชุดนี้:
276-5652

หมายเลขชิ้นส่วนส่วนบุคคล:
276-5652-004		 1
ชุดลูกปืนจานเสียง ไดอะแกรมโซลูชันจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและการศึกษาทางเทคนิค แสดงการกำหนดค่าการจัดเก็บข้อมูลและส่วนประกอบต่างๆ เพื่อจัดระเบียบพื้นที่ทำงานอย่างมีประสิทธิภาพ อะไหล่นี้มาในชุดนี้:
276-5652

หมายเลขชิ้นส่วนส่วนบุคคล: 276-5652-007		 1

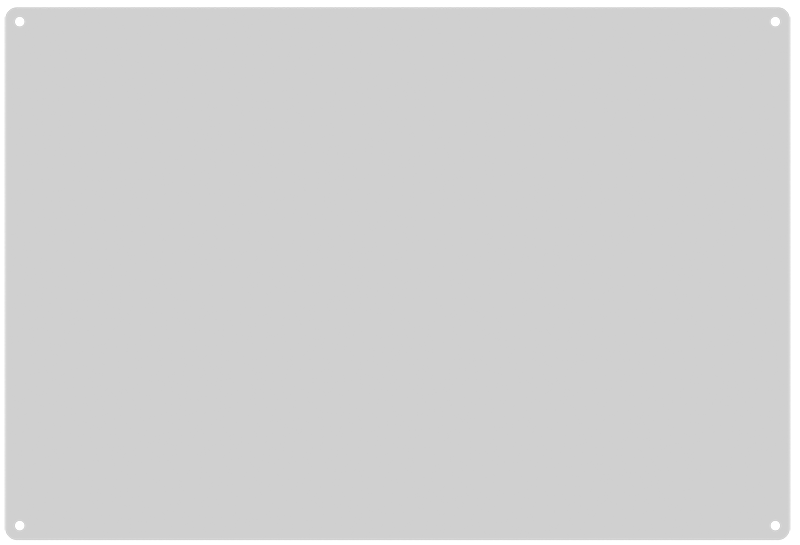

พื้นผิวลบแบบแห้ง แผนภาพแสดงการตั้งค่า V5 Workcell Storage สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) โดยมีส่วนประกอบที่มีป้ายกำกับและการจัดระเบียบองค์ประกอบการจัดเก็บข้อมูลเพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ 276-7157-006 1 พื้นผิวแบบลบแห้งนี้สามารถผสานเข้ากับผนังกล่องได้อย่างง่ายดายเนื่องจากมีสีใส

อย่าลืมสังเกตมันที่ด้านข้างของกล่องหรือตามด้านล่างสุด		 ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell
ชุดประกอบสมองหุ่นยนต์ แผนภาพแสดงการตั้งค่า Workcell Storage V5 สำหรับ CTE (อาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นโซลูชันการจัดเก็บข้อมูลที่เป็นระเบียบและการจัดวางอุปกรณ์เพื่อการจัดการพื้นที่ทำงานที่มีประสิทธิภาพ 276-7152-002 1 มาใน 1 ถุง 1 ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell

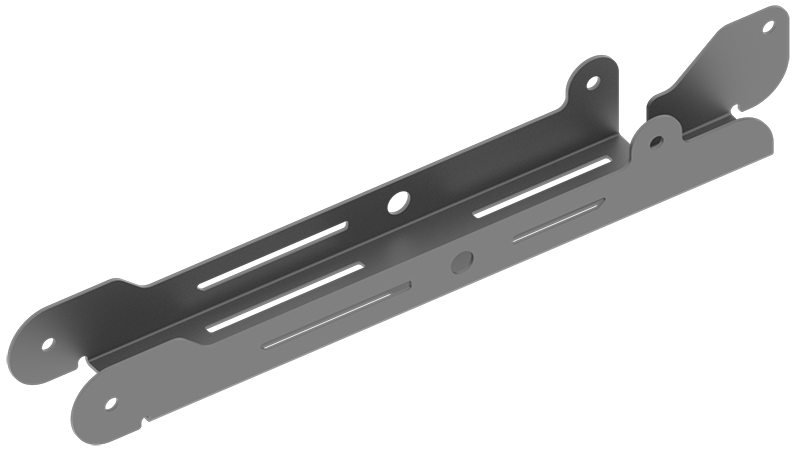

ขายึดสายพานลำเลียงอินพุตเอาต์พุต ไดอะแกรมการตั้งค่า Workcell Storage V5 สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) แสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบต่างๆ ภายในสภาพแวดล้อม Workcell 276-7153-001 8 มาใน 1 ถุง จำนวน 8 ชิ้น ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell

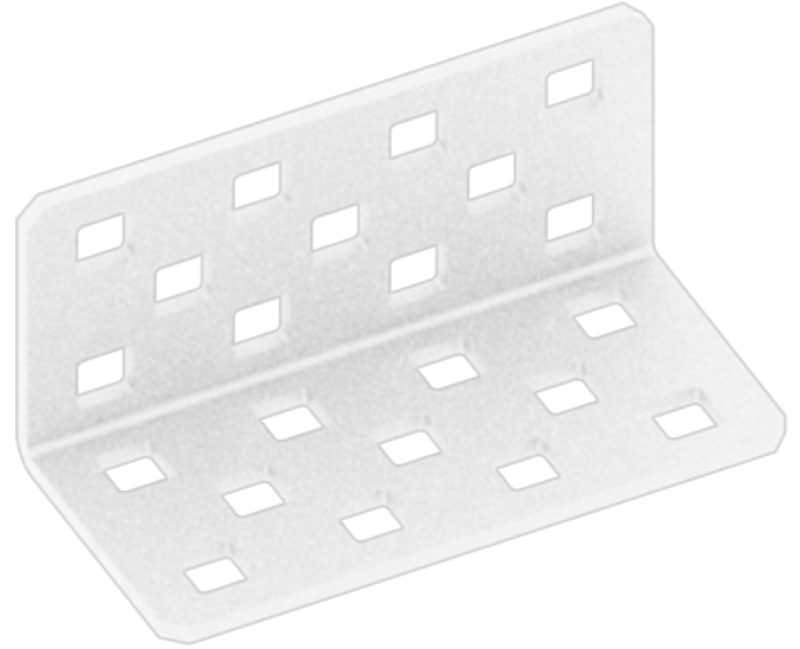

เป้าเสื้อกางเกงมุมคู่ ไดอะแกรมการตั้งค่า V5 Workcell Storage แสดงให้เห็นการจัดระเบียบและการจัดเรียงเครื่องมือและวัสดุเพื่อการใช้งานอย่างมีประสิทธิภาพในสภาพแวดล้อมอาชีวศึกษาและการศึกษาทางเทคนิค 276-2578-001 8 มาใน 1 ถุง จำนวน 8 ชิ้น ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell

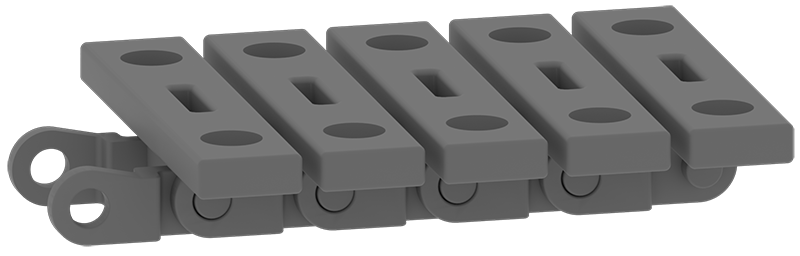

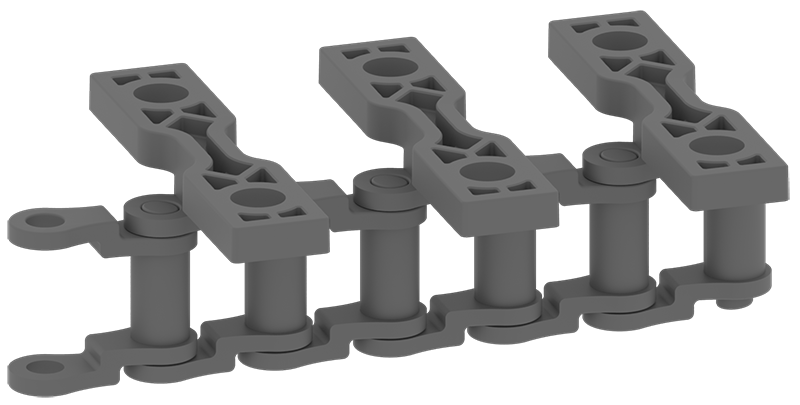

โซ่สายพานลำเลียงที่มีความแข็งแรงสูง ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell แสดงให้เห็นส่วนประกอบต่างๆ ของระบบจัดเก็บข้อมูลและการจัดเรียงเพื่อการจัดระเบียบที่มีประสิทธิภาพในบริบทของอาชีวศึกษาและการศึกษาทางเทคนิค 276-7141 6 โซ่ มาในถุงหลายใบ 6 โซ่

ต้องใช้ถุงเดียวเท่านั้นสำหรับถังขยะ 1

ถุงอื่นๆ จะถูกใส่ลงในถังขยะ 3		 ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell

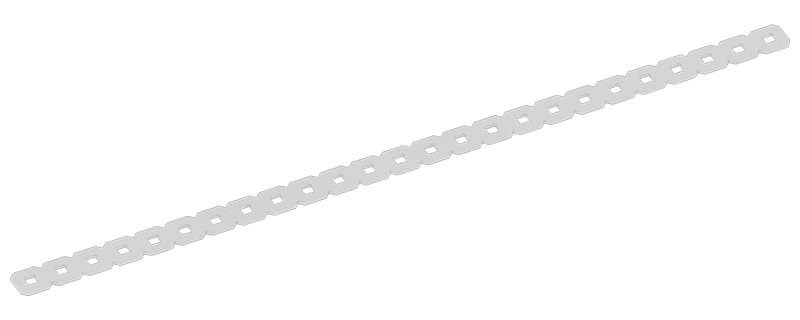

เหล็กเส้น 1x25 ไดอะแกรมแสดงการตั้งค่า V5 Workcell Storage สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บข้อมูลภายในสภาพแวดล้อม Workcell 275-1141-001 8 มาใน 1 ถุง จำนวน 8 ชิ้น ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell

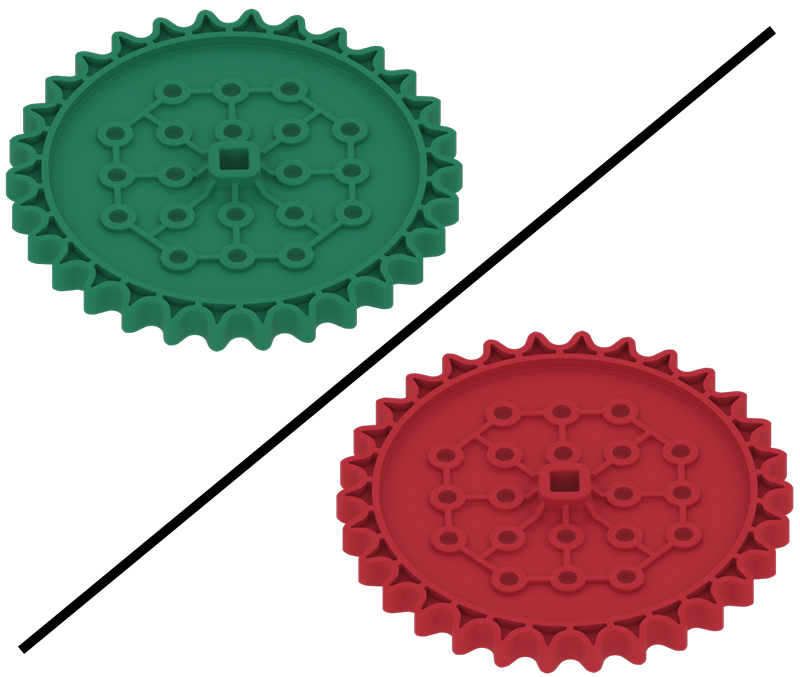

30T สเตอร์ความแข็งแรงสูง

หมายเหตุ: ขณะนี้ส่วนนี้กำลังเปลี่ยนจากสีเขียวเป็นสีแดง		 แผนภาพแสดงการตั้งค่า V5 Workcell Storage สำหรับ CTE (การศึกษาด้านอาชีวศึกษาและเทคนิค) โดยแสดงให้เห็นการจัดเรียงและการจัดระเบียบของส่วนประกอบการจัดเก็บภายในเวิร์กเซลล์หุ่นยนต์ V5 ชิ้นส่วนนี้มาในแพ็ค:
276-3880

หมายเลขชิ้นส่วนส่วนบุคคล:
276-2252-007		 4 มาพร้อมชุดเฟืองฟัน 30 ฟันที่มีความแข็งแรงสูง

High Strength 30-Tooth Sprocket pack for V5 Workcell Storage, used in CTE (Career and Technical Education) applications. Only one pack is required for Bin 1.

ต้องใช้ชุดเฟืองเพียงชุดเดียวสำหรับถัง 1

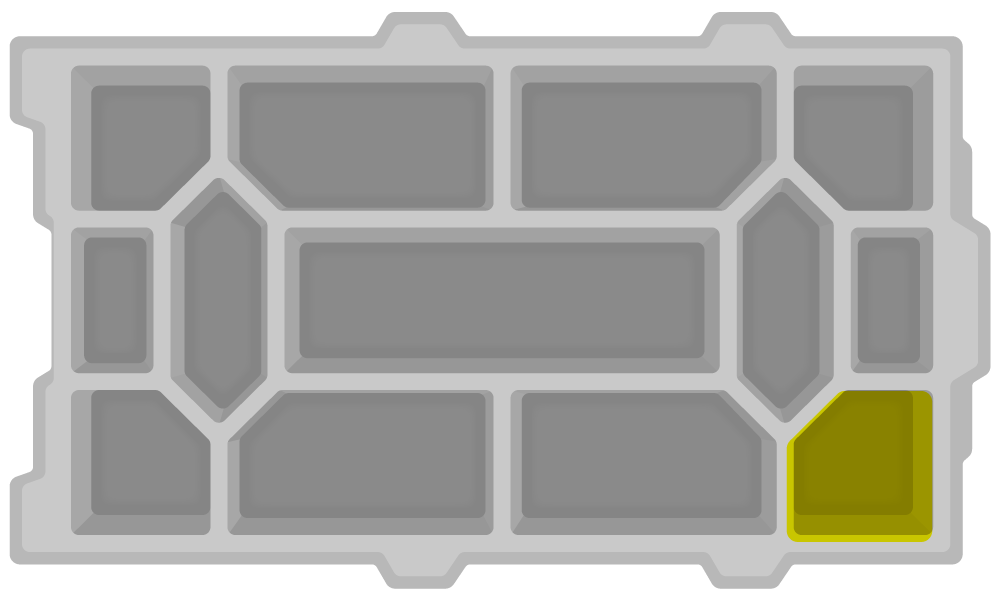

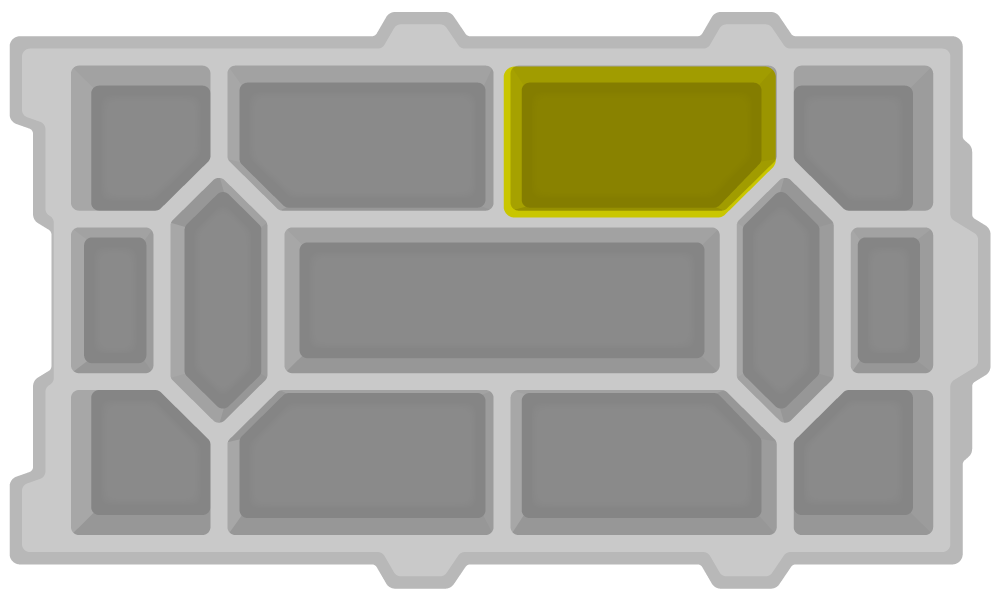

ส่วนชุดเฟืองอื่นๆ จะใส่ไว้ในถัง 3		 ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell
ชุดลิงค์แนบโซ่กำลังสูง แผนผังเค้าโครงการจัดเก็บ Workcell V5 แสดงโซลูชันการจัดเก็บที่เป็นระเบียบสำหรับเครื่องมือและวัสดุในสถานศึกษาอาชีวศึกษาและเทคนิค 276-7578 6 ลิงค์ มาในถุงหลาย 6 ลิงค์

ต้องใช้ถุงเดียวเท่านั้นสำหรับถังขยะ 1

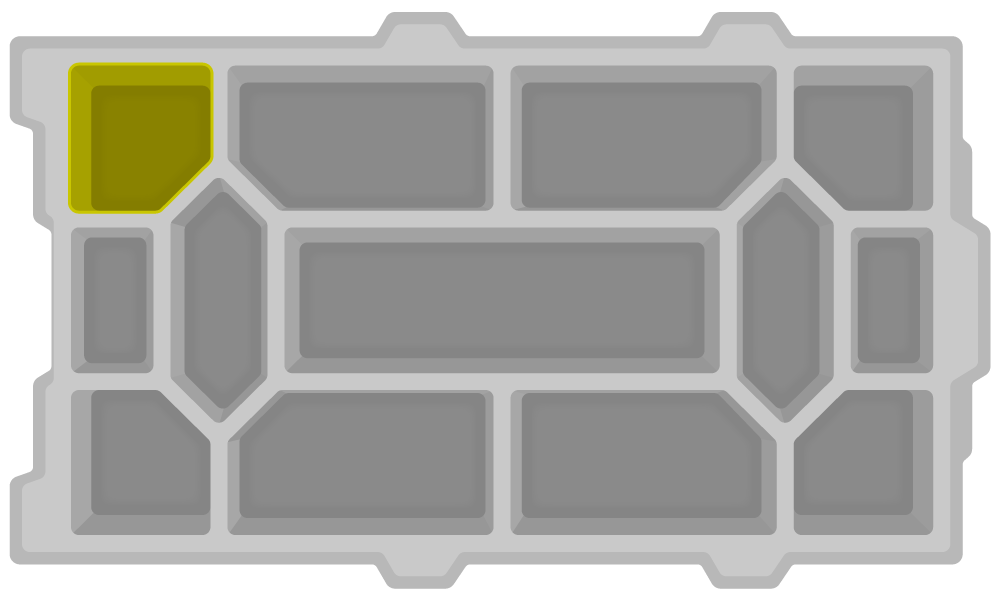

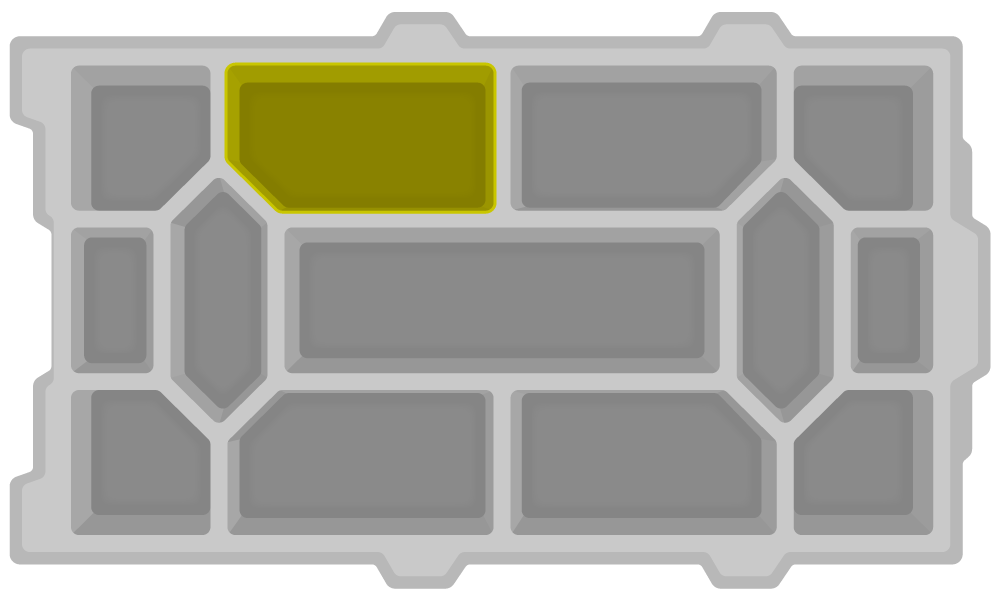

ถุงอื่นๆ จะถูกใส่ลงในถังขยะ 3		 ไดอะแกรมของระบบจัดเก็บข้อมูล V5 Workcell สำหรับอาชีวศึกษาและเทคนิค แสดงให้เห็นเค้าโครงและการจัดระเบียบของส่วนประกอบระบบจัดเก็บข้อมูลภายในระบบ V5 Workcell


เมื่อวางชิ้นส่วนทั้งหมดจาก Workcell Kit ลงในฐานของ Storage Bin 1 แล้ว ฐานจะมีลักษณะเหมือนภาพนี้

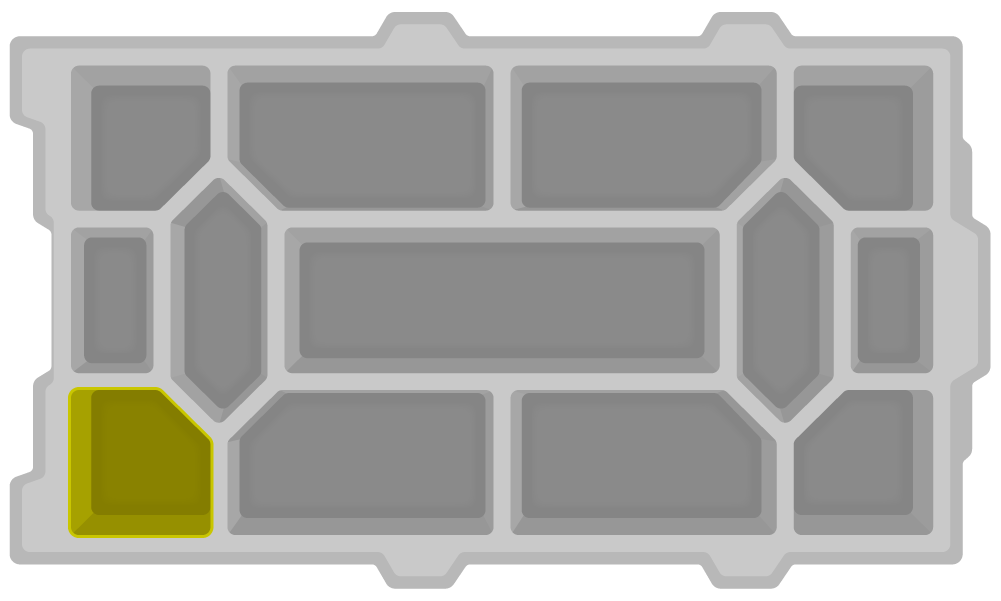

แผนผังระบบจัดเก็บข้อมูล V5 Workcell แสดงให้เห็นการจัดระเบียบและการจัดเรียงเครื่องมือและวัสดุเพื่อให้เข้าถึงและใช้งานได้อย่างมีประสิทธิภาพในแวดวงอาชีวศึกษาและเทคนิค

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
