การใช้ล้อ เกียร์ และมู่เล่ย์ VEX GO

ระบบสร้าง VEX GO เป็นวิธีที่สนุกและง่ายดายเพื่อให้นักเรียนชั้นประถมศึกษาปีที่ 3 ถึงชั้นประถมศึกษาปีที่ 5 ได้สำรวจหลักการเคลื่อนไหว นอกจากนี้ยังสามารถใช้ความยืดหยุ่นและฟังก์ชันในเกรดที่สูงกว่าได้

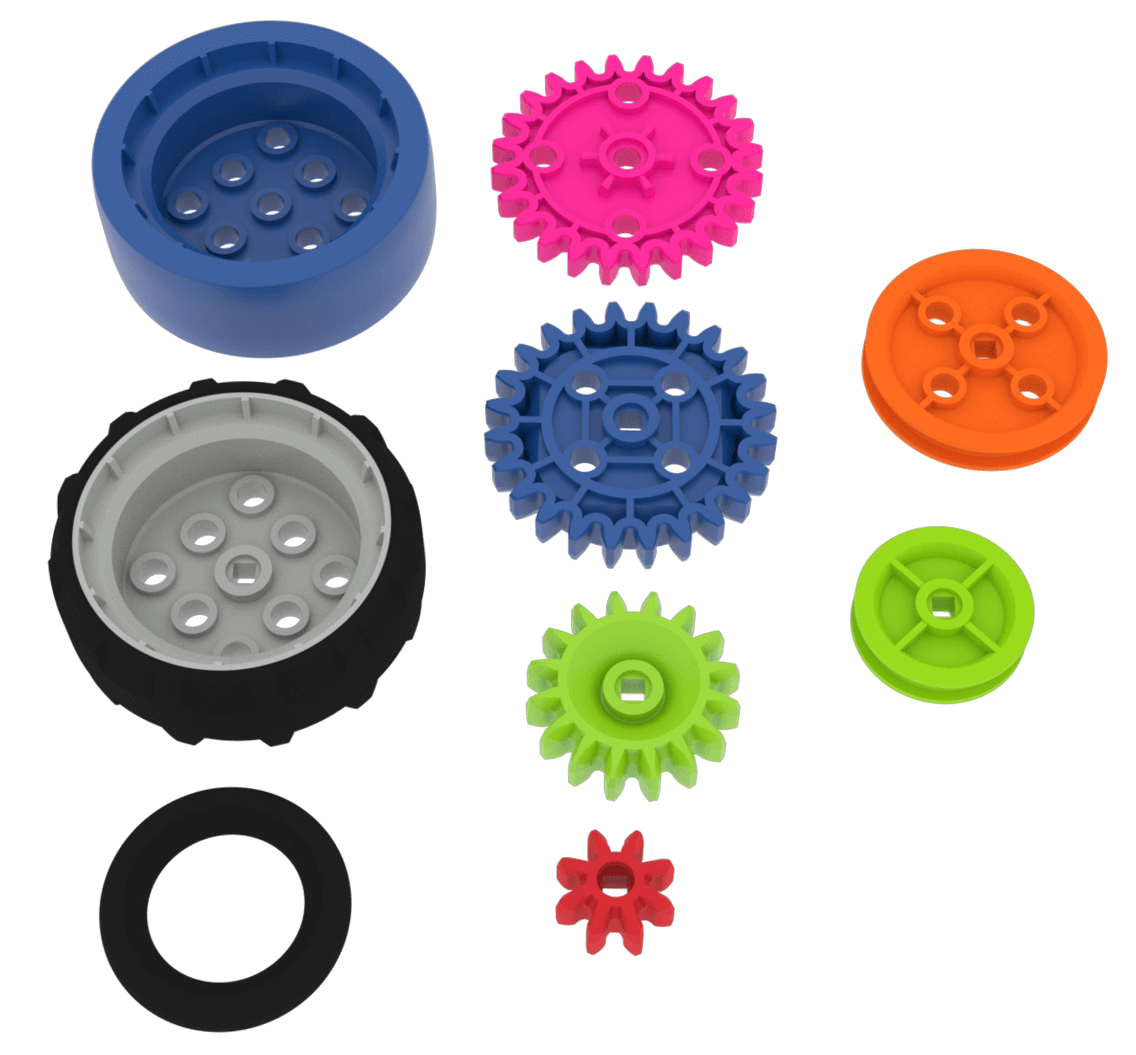

บทความนี้จะแนะนำคุณเกี่ยวกับส่วนต่างๆ ที่จะทำให้โปรเจ็กต์ VEX GO ของคุณเคลื่อนไหวได้

ส่วนเหล่านี้ได้แก่:

• ล้อ
• เกียร์
• รอก

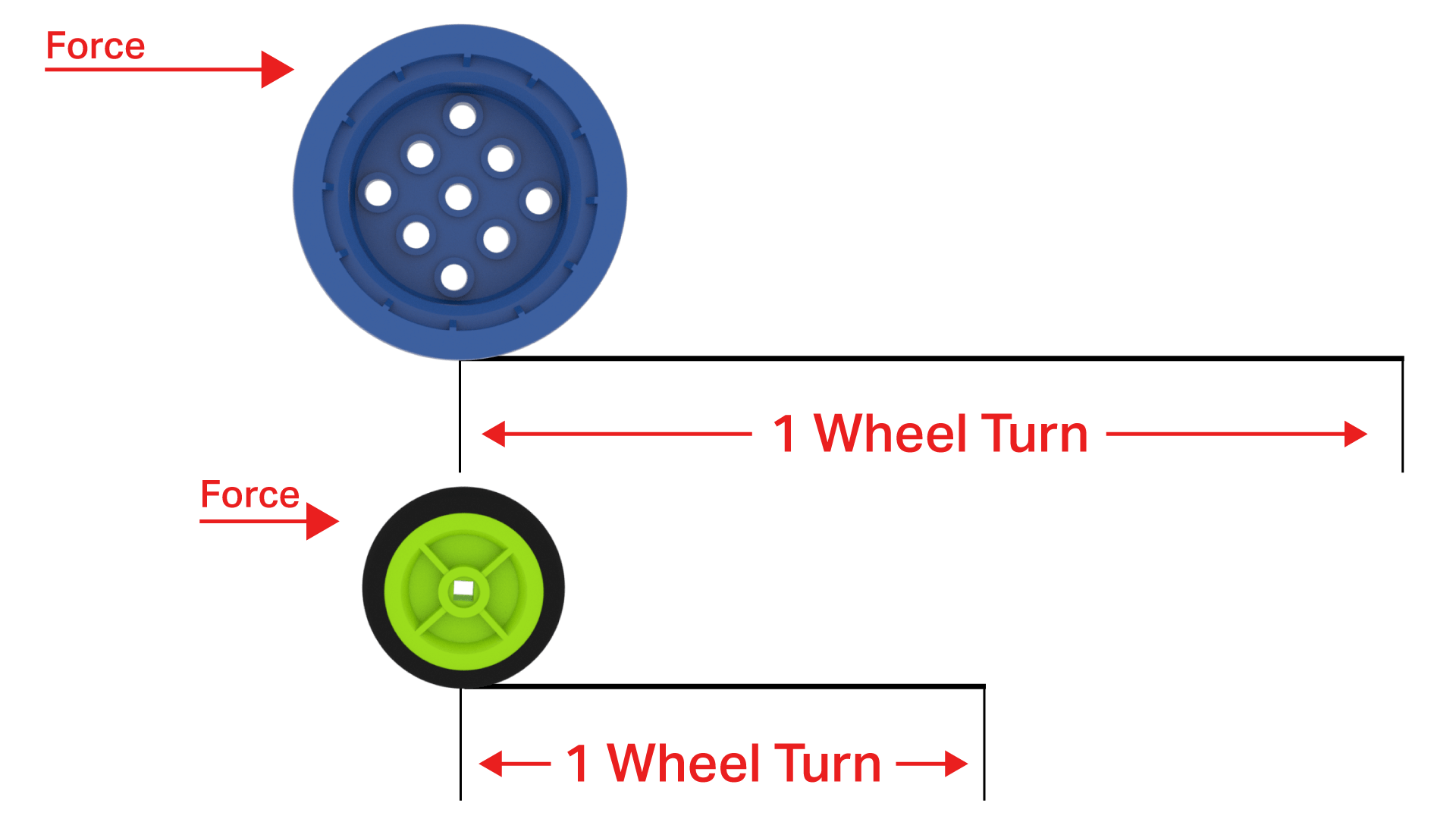

เมื่อคุณสร้างโปรเจ็กต์ด้วยส่วนเหล่านี้ ก็มีแนวคิดสำคัญที่ต้องคำนึงถึง ต้องใช้แรงในการเคลื่อนตัวให้ไกล ล้อที่ใหญ่กว่า เกียร์ที่ใหญ่กว่า หรือรอกที่ใหญ่กว่าจะเดินทางได้ไกลขึ้นทุกครั้งที่เลี้ยวครบหนึ่งรอบ แต่จะต้องใช้แรงมากขึ้น ล้อที่เล็กกว่า เฟืองที่เล็กกว่า หรือรอกที่เล็กกว่าจะเดินทางในระยะทางที่สั้นกว่า แต่ต้องใช้แรงน้อยกว่า

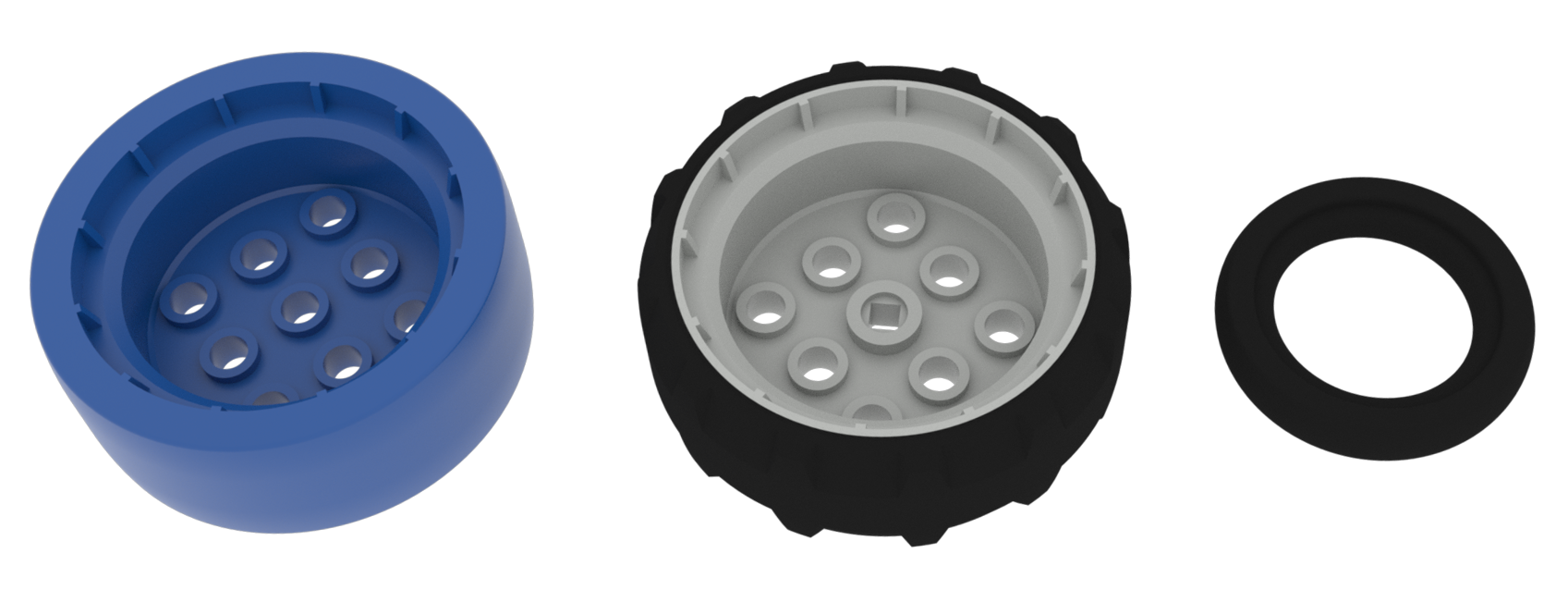

ระบบ VEX GO มีล้อสามประเภท

ซึ่งรวมถึง:

• ล้อสีฟ้า.
• ล้อสีเทา.
• ยาง.

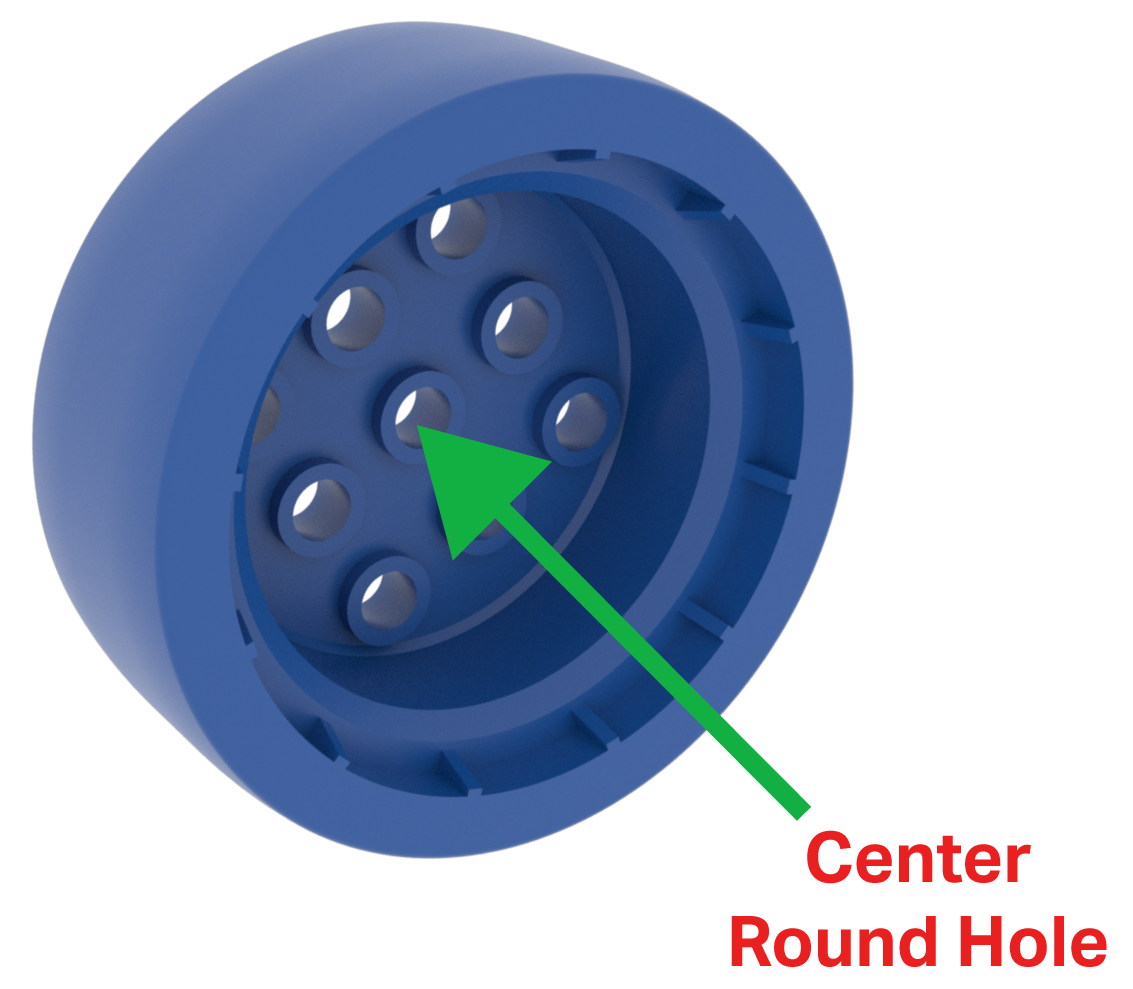

Blue Wheel มีรูยึดแปดรูสำหรับยึดส่วนอื่นๆ เข้ากับล้อ และมีรูกลมตรงกลางซึ่งจะช่วยให้ล้อหมุนได้อย่างอิสระบนหมุดหรือเพลา

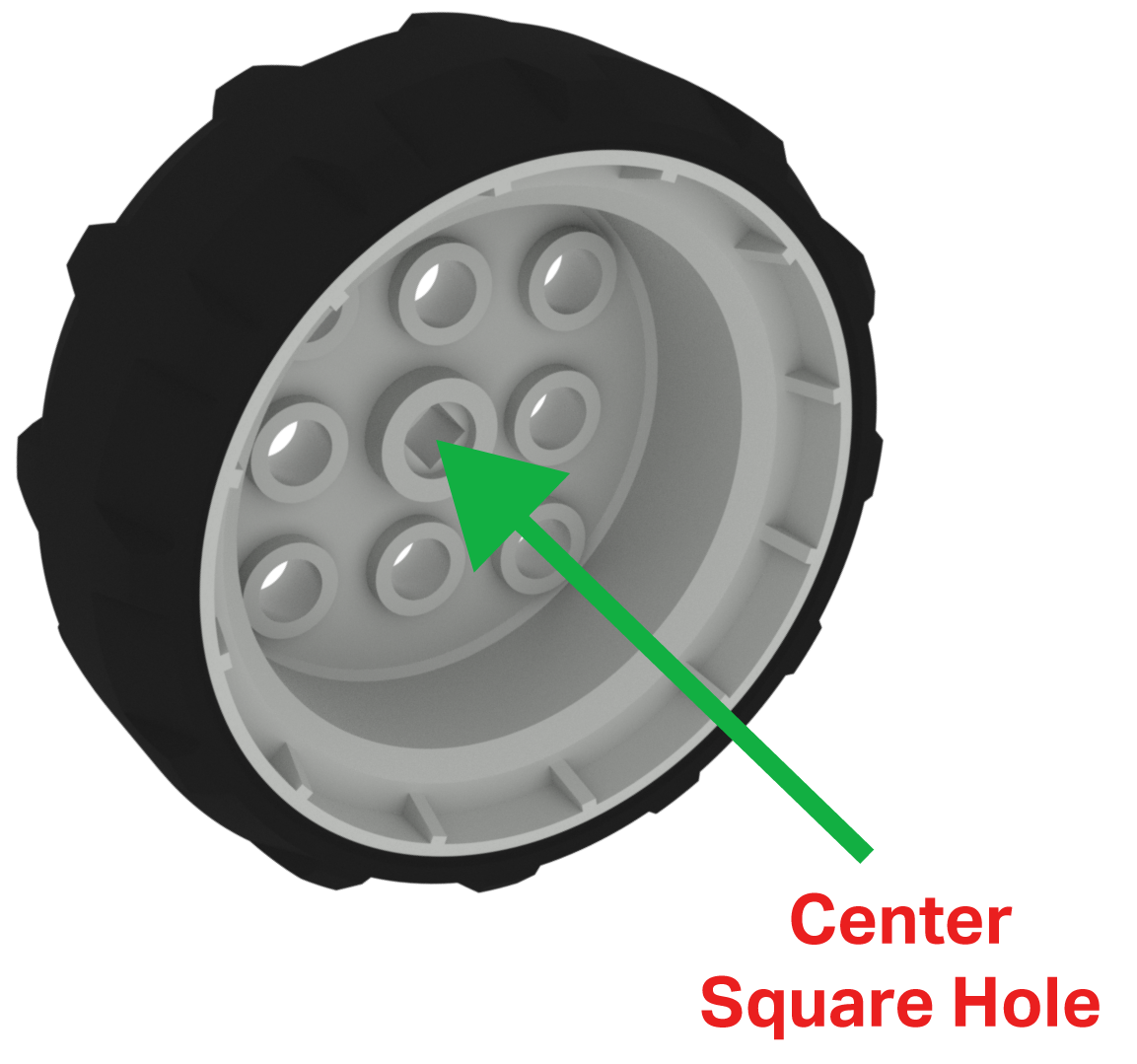

ล้อสีเทามีรูยึดแปดรูสำหรับยึดส่วนอื่นๆ เข้ากับล้อ และมีรูตรงกลางรูปสี่เหลี่ยมจัตุรัส รูสี่เหลี่ยมจะช่วยให้สามารถสอดหมุด/เพลาสี่เหลี่ยมเข้าไปได้ และปล่อยให้มีการถ่ายโอนกำลังเพื่อบังคับให้ล้อหมุน

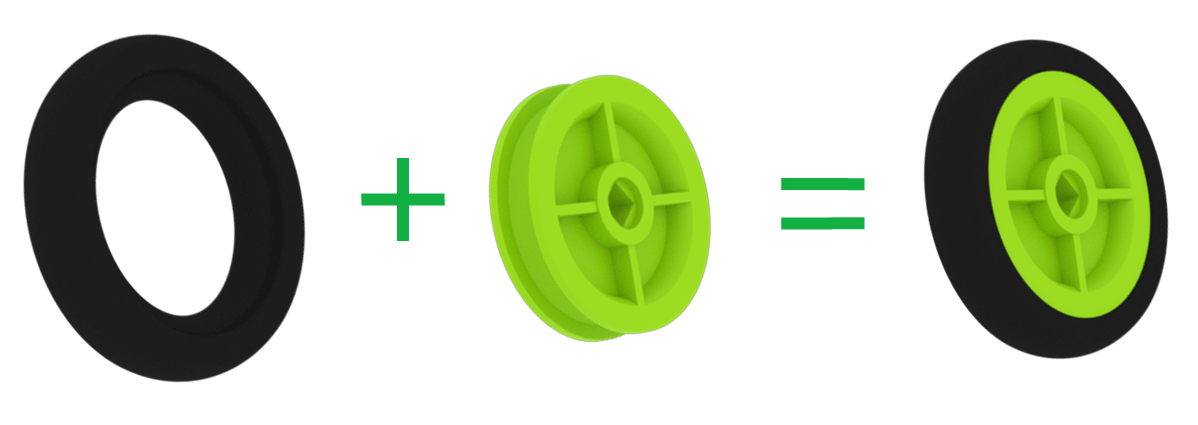

ยางสามารถใช้ร่วมกับรอกสีเขียวเพื่อสร้างล้อขนาดเล็กได้ รอกสีเขียวมีรูตรงกลางรูปสี่เหลี่ยมจัตุรัสซึ่งจะช่วยให้สามารถใส่หมุด/เพลาสี่เหลี่ยมเข้าไปได้ และปล่อยให้มีการถ่ายโอนกำลังเพื่อบังคับให้รอกหมุน

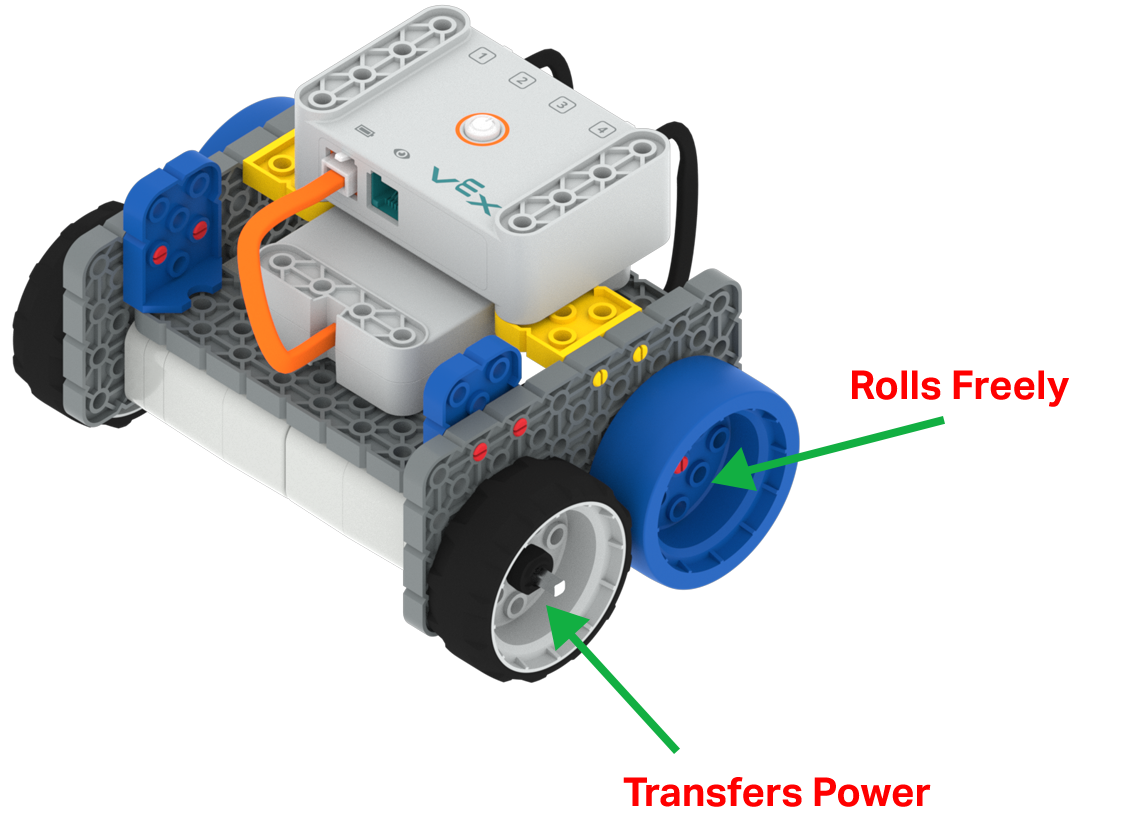

โครงการ Code Base เป็นตัวอย่างที่ดีของวิธีการทำงานของล้อ รูกลมตรงกลางของล้อสีฟ้าของโครงการช่วยให้ล้อหมุนได้อย่างอิสระ รูสี่เหลี่ยมตรงกลางของล้อสีเทาช่วยให้มอเตอร์ถ่ายโอนกำลังไปยังเพลาซึ่งจะบังคับให้ Code Base เคลื่อนที่

เกียร์เป็นส่วนที่มีประโยชน์มาก Gears สามารถใช้ถ่ายโอนพลังงานจากที่หนึ่งไปยังอีกที่หนึ่งได้ สามารถรวมเกียร์เพื่อ "เพิ่มเกียร์" ให้กับชุดประกอบได้ และจะทำให้ชุดประกอบเคลื่อนที่เร็วขึ้น แต่จะไม่สามารถออกแรงได้มากนัก เกียร์สามารถนำมารวมกันเพื่อ "ลดเกียร์" ในชุดประกอบได้ และจะทำให้ชุดประกอบเคลื่อนที่ช้าลง แต่จะสามารถออกแรงได้มากขึ้น

ในการพิจารณาว่าระบบเกียร์จะ "เข้าเกียร์" หรือ "ลงเกียร์" อย่างไร สิ่งสำคัญคือต้องทราบจำนวนฟันบนเกียร์ คุณสามารถค้นหาได้โดยการเลือกฟันหนึ่งซี่บนเฟืองแล้วนับฟันรอบเฟืองกลับไปที่ฟันนั้น

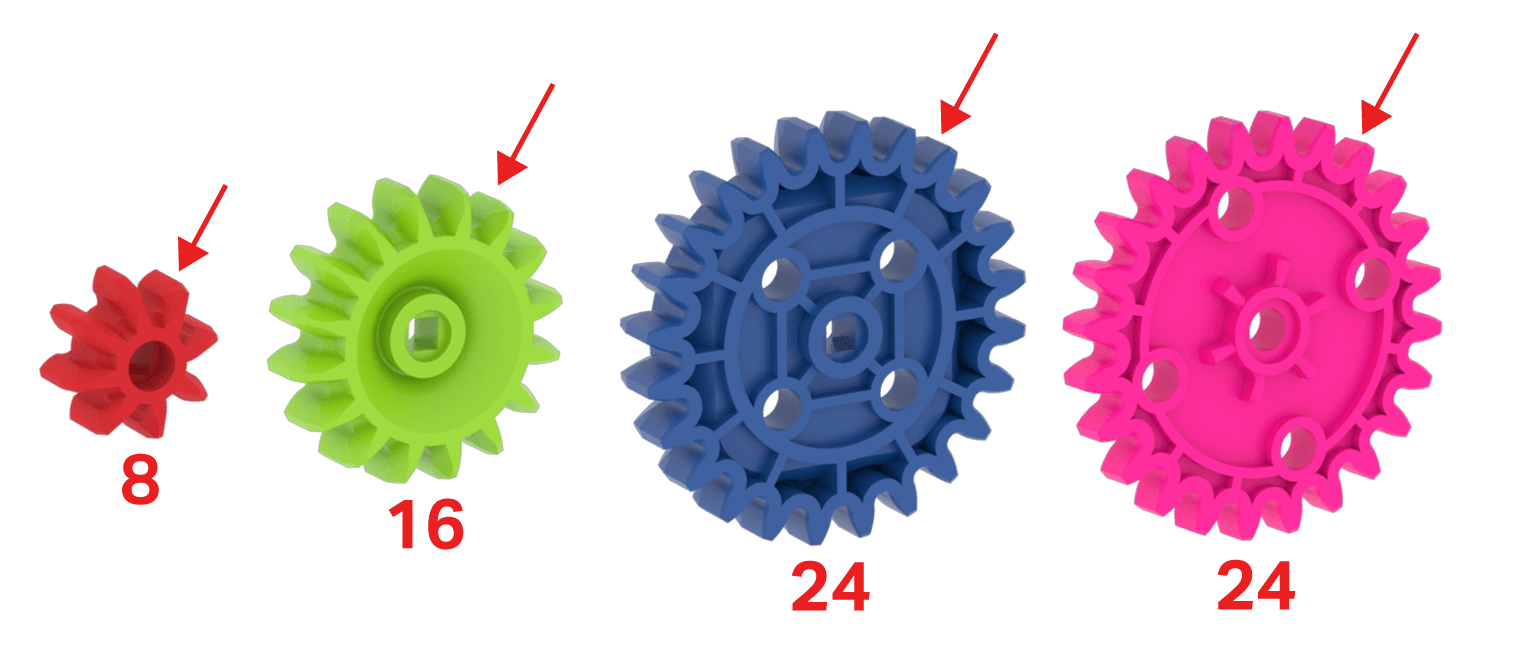

ระบบ VEX GO มีเกียร์สี่แบบที่แตกต่างกัน เกียร์ทั้งสามชนิดนี้มีรูตรงกลางที่เป็นสี่เหลี่ยมจัตุรัสซึ่งจะช่วยให้สามารถใส่หมุด/เพลาสี่เหลี่ยมเข้าไปได้ และช่วยให้มีการถ่ายโอนกำลังเพื่อบังคับให้เฟือง/เพลาหมุนได้

เกียร์ในระบบ VEX GO ประกอบด้วย:

• เกียร์แดง.
• กรีนเกียร์
• บลูเกียร์
• เกียร์สีชมพู

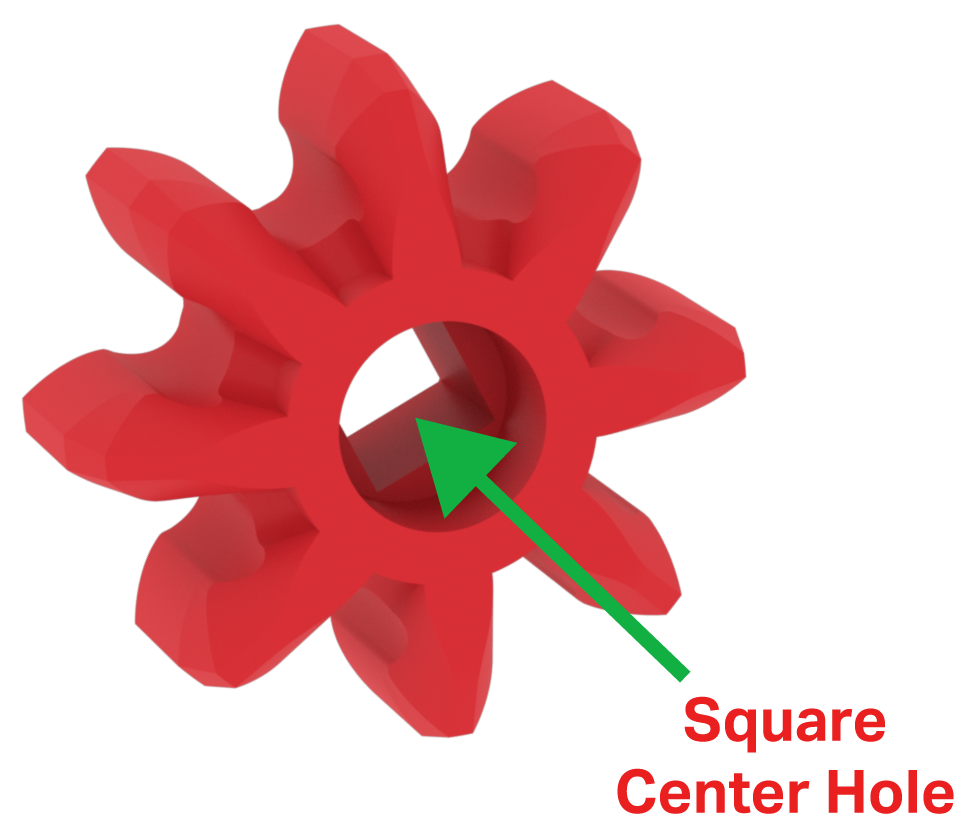

Red Gear มีฟันแปดซี่และมีรูสี่เหลี่ยมตรงกลาง

กรีนเกียร์มีฟัน 16 ซี่และมีรูสี่เหลี่ยมตรงกลาง

บลูเกียร์มีฟัน 24 ซี่ มีรูยึดสี่รูสำหรับติดส่วนอื่นๆ เข้ากับเกียร์และมีรูตรงกลางเป็นรูปสี่เหลี่ยม

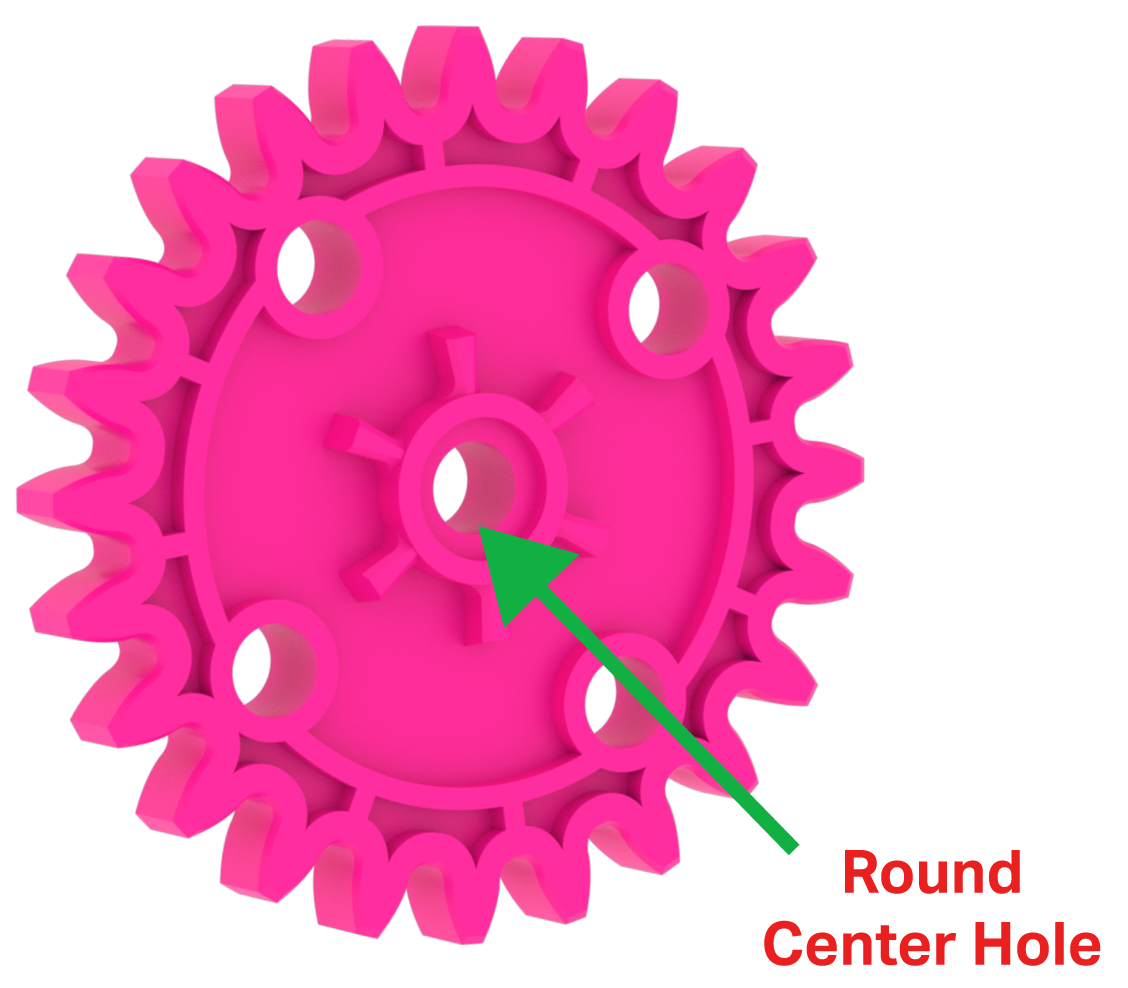

Pink Gear มีฟัน 24 ซี่และรูยึดสี่รู รูตรงกลางมีลักษณะกลมและช่วยให้เฟืองหมุนได้อย่างอิสระบนเพลาหรือหมุด

แนวคิดสำคัญบางประการที่ต้องทำความเข้าใจเกี่ยวกับเกียร์คือ:

• การถ่ายโอนอำนาจ
• ทิศทางการหมุน
• เตรียมพร้อม.
• กำลังเข้าเกียร์ลง

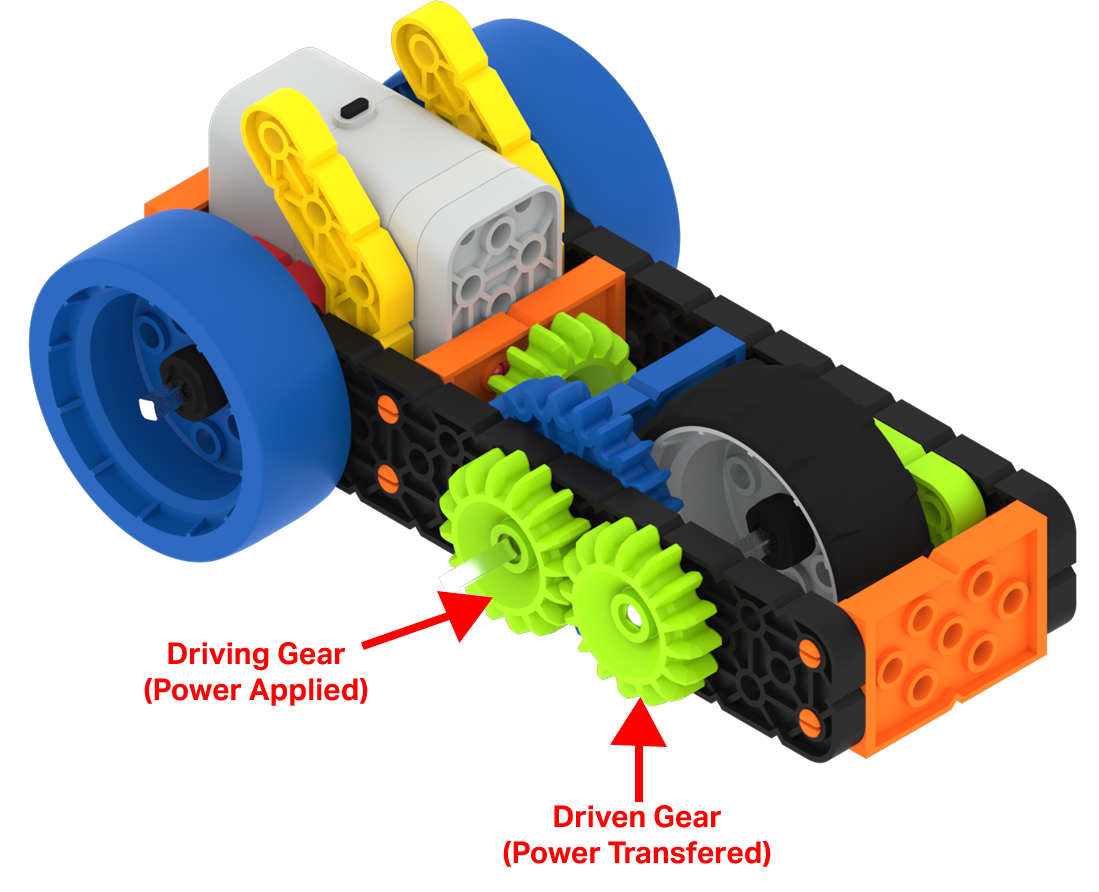

การถ่ายโอนกำลังสามารถเกิดขึ้นได้ระหว่างสองเกียร์ที่ประกอบกัน เกียร์ที่มีกำลังส่งไป (เรียกว่าเกียร์ขับเคลื่อน) จะถ่ายโอนกำลังไปยังเกียร์ถัดไป (เรียกว่าเกียร์ขับเคลื่อน)

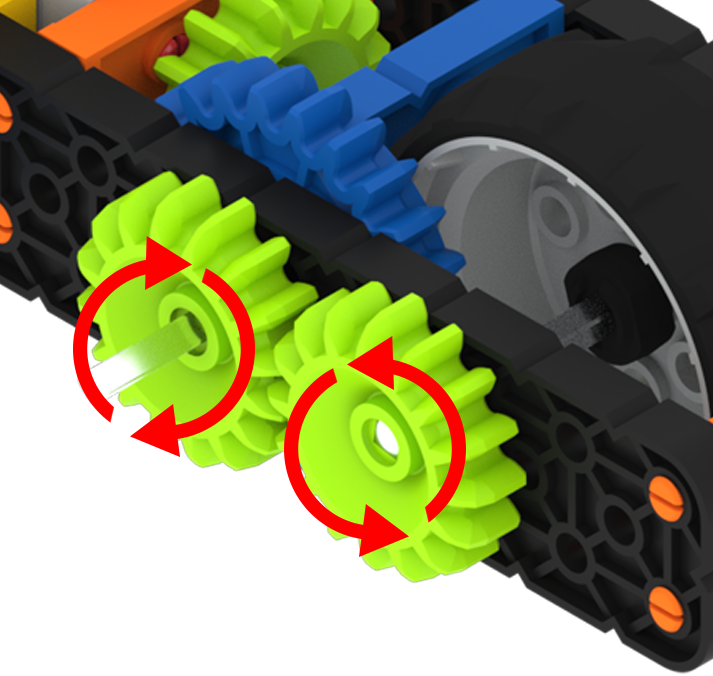

เมื่อประกอบสองเกียร์เข้าด้วยกัน เกียร์ขับเคลื่อนจะหมุนไปในทิศทางตรงกันข้ามเมื่อล้อเฟืองขับหมุน เช่น ถ้าเฟืองขับหมุนตามเข็มนาฬิกา เฟืองขับก็จะหมุนทวนเข็มนาฬิกา

การใส่เกียร์เกิดขึ้นเมื่อประกอบสองเกียร์เข้าด้วยกัน และเฟืองขับมีฟันมากกว่าเฟืองขับ เช่น จะเกิดอะไรขึ้นถ้าเฟืองขับมี 24 ฟัน (เกียร์สีน้ำเงิน) และเฟืองขับมีแปดฟัน (เกียร์สีแดง)?

เมื่อเฟืองขับหมุน 24 ฟันไปรอบ ๆ หนึ่งครั้ง มันจะบังคับให้หมุนเฟืองขับที่มีแปดฟันครบสามครั้ง เกียร์ที่ขับเคลื่อนจะหมุนเร็วขึ้นสามเท่า อย่างไรก็ตามเกียร์จะใช้แรงได้เพียง 1/3 เท่านั้น

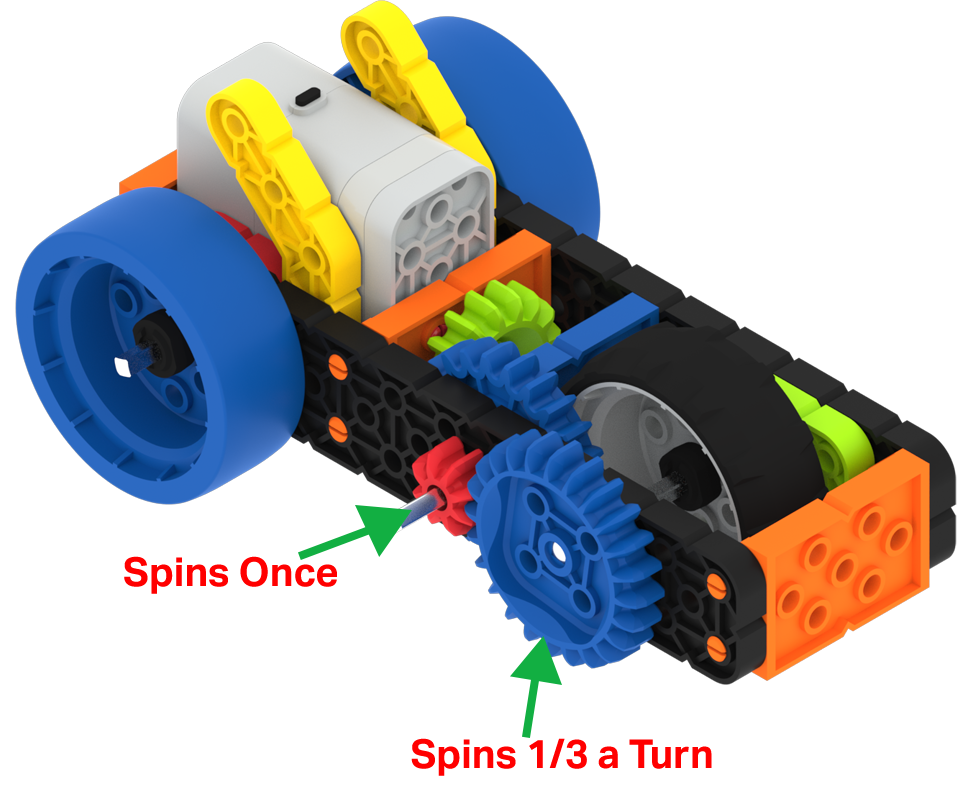

การใส่เกียร์ลงเกิดขึ้นเมื่อเฟืองขับมีฟันน้อยกว่าเฟืองขับ เช่น จะเกิดอะไรขึ้นถ้าเฟืองขับมี 8 ฟัน (เกียร์สีแดง) และเฟืองขับมี 24 ฟัน (เกียร์สีฟ้า)?

เมื่อฟันแปดซี่ของเฟืองขับหมุนครบหนึ่งรอบ เฟืองขับแบบ 24 ฟันจะหมุนเพียง 1/3 ของรอบ (แปดฟัน) เกียร์ที่ขับเคลื่อนจะหมุนด้วยความเร็ว 1/3; แต่จะออกแรงได้สามเท่า

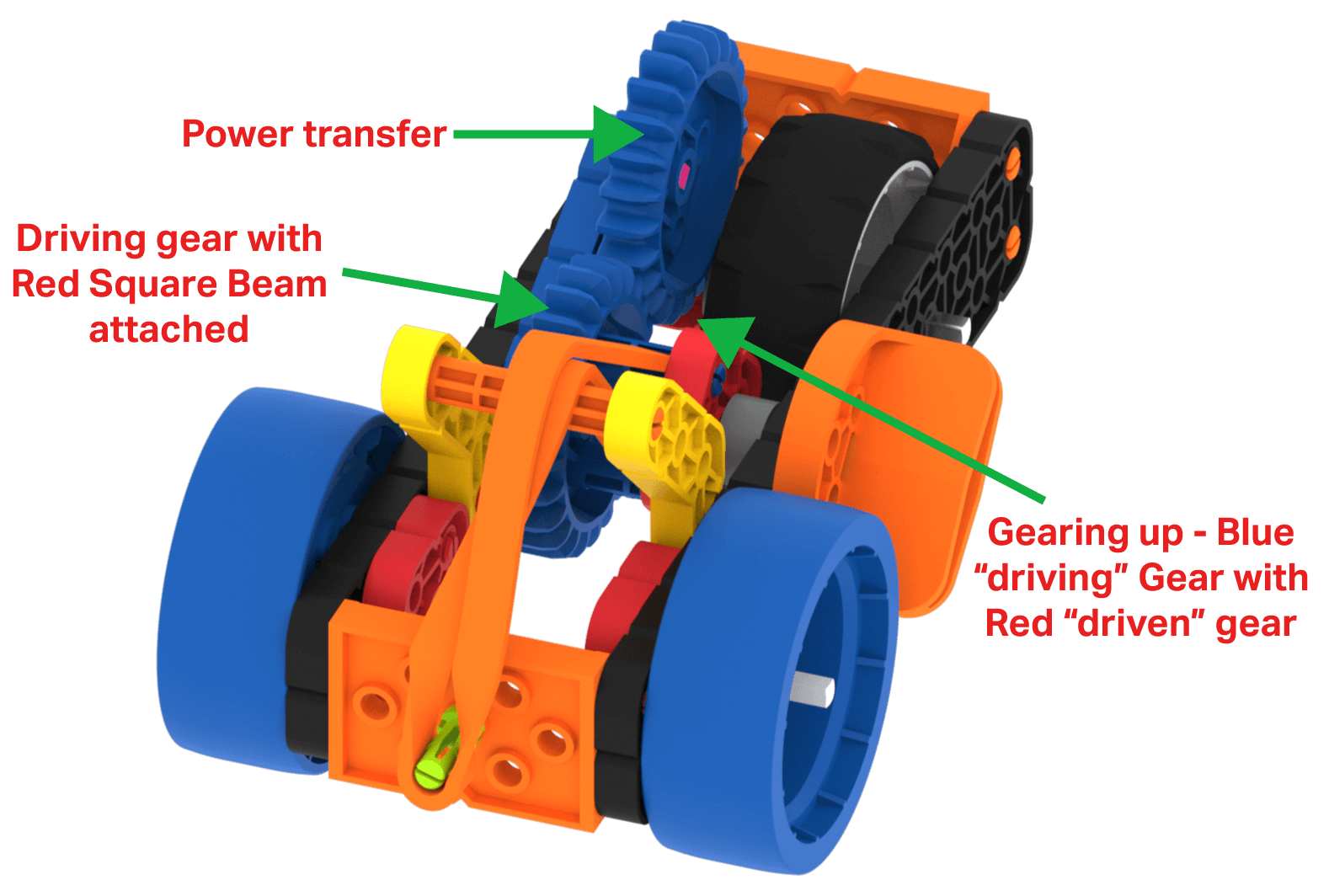

โครงสร้าง Supercar มีตัวอย่างที่ดีเกี่ยวกับวิธีการใช้เกียร์

แรงในการขับเคลื่อนรถเริ่มต้นจากพลังงานของหนังยางที่ยืดออก รูยึดบน Blue Gear ช่วยให้สามารถติดตั้ง Red Square Beam ได้ด้วย standoffs เพื่อช่วยให้หนังยางเคลื่อน Blue Gear ได้

เกียร์สีน้ำเงินอันที่สองช่วยในการถ่ายโอนกำลัง

การใส่เกียร์เกิดขึ้นเมื่อเกียร์สีน้ำเงินตัวที่สองขับเกียร์สีแดงบนเพลาของล้อสีเทา ทำให้ซุปเปอร์คาร์เคลื่อนที่!

รอกเป็นชิ้นส่วนอเนกประสงค์มาก บางสิ่งที่สามารถนำไปใช้ได้ ได้แก่ :

• ล้อ.
• ระบบลูกรอก
• ของตกแต่ง

ระบบ VEX GO มีมู่เล่ย์สองขนาด รอกทั้งสองมีรูตรงกลางสี่เหลี่ยมที่ช่วยให้สามารถใส่หมุด/เพลาสี่เหลี่ยมได้ และปล่อยให้มีการถ่ายโอนกำลังเพื่อบังคับให้รอกหมุน รอกประกอบด้วย:

• รอกสีเขียวที่เล็กกว่าซึ่งได้กล่าวถึงไปแล้วในบทความนี้และสามารถใช้ร่วมกับยางเพื่อสร้างล้อขนาดเล็กได้

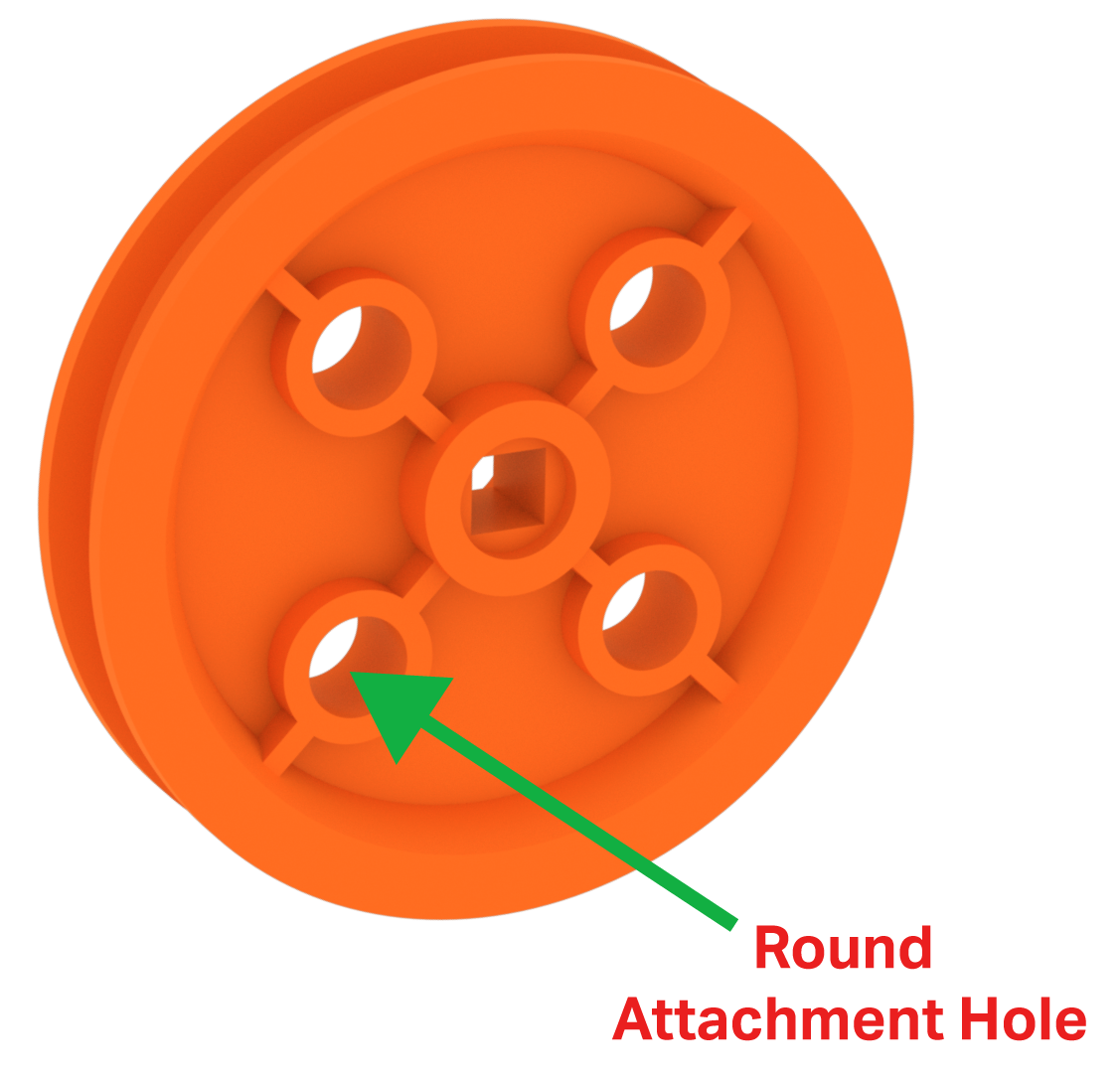

• รอกสีส้มที่ใหญ่กว่าซึ่งมีรูยึดแบบกลมสี่รูเพื่อยึดส่วนอื่นๆ เข้ากับรอก

รอกในระบบ VEX GO สามารถใช้ร่วมกับเชือกเพื่อสร้างระบบรอกได้ ระบบรอกสามารถเปลี่ยนทิศทางของแรงที่กระทำกับเชือกหรือเพิ่มความได้เปรียบทางกลได้

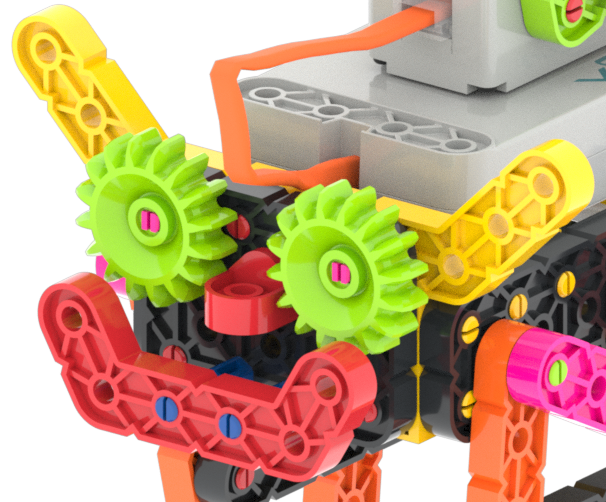

รอก เกียร์ และล้อเป็นชิ้นส่วนที่สนุกสนาน ใช้จินตนาการของคุณเพื่อสร้างดวงตา ศีรษะ หรือสิ่งอื่นใดสำหรับโปรเจ็กต์ของคุณ

ล้อ เกียร์ และมู่เล่ย์เป็นส่วนสำคัญสำหรับระบบ VEX GO ของคุณ พวกเขาจะสร้างความเคลื่อนไหวให้กับโครงการของคุณ การเคลื่อนไหวจะนำจินตนาการของคุณมาสู่ความเป็นจริง!
