การใช้ VEX GO Pins, Standoffs และ Connectors

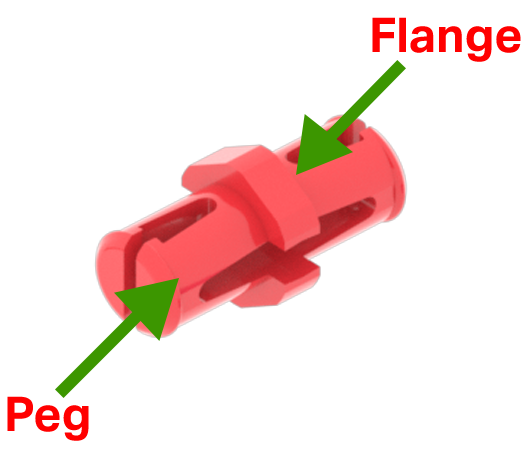

หมุดสีแดงเป็นตัวเชื่อมต่อที่ใช้กันมากที่สุดสำหรับระบบ VEX GO หมุดเหล่านี้มีหมุดกลมสองตัวคั่นด้วยหน้าแปลน

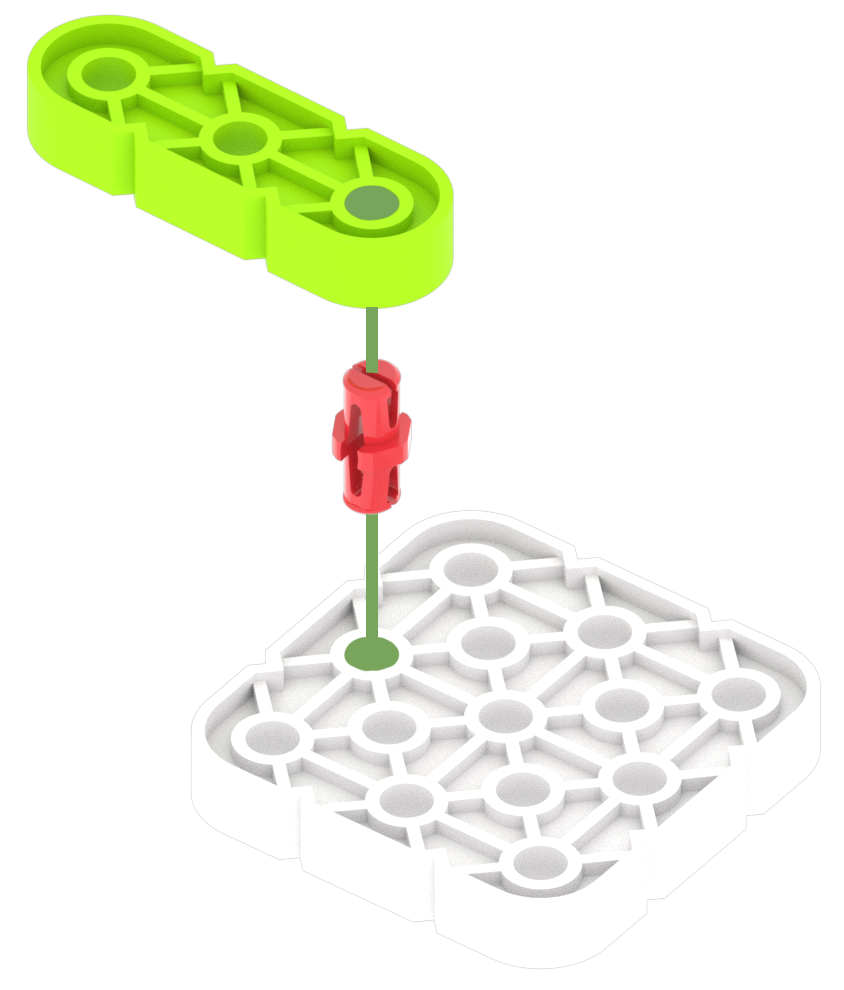

หมุดสีแดงอนุญาตให้เชื่อมต่อสองส่วนที่มีรูกลมเข้าด้วยกัน เช่น ลำแสงสีเขียวไปยังแผ่นสีขาว

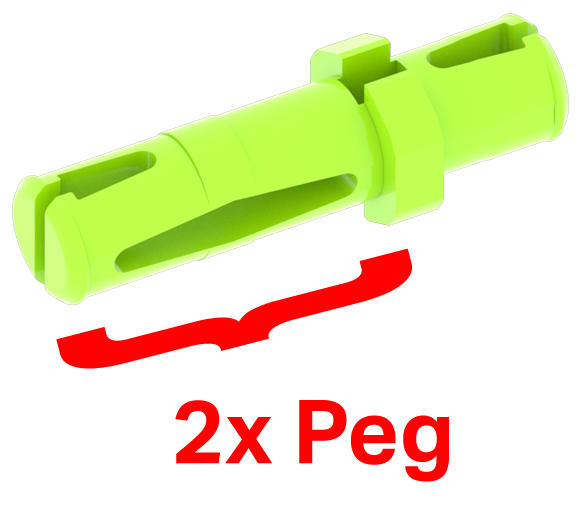

หมุดสีเขียวมีลักษณะคล้ายกับหมุดสีแดงมาก อย่างไรก็ตาม ด้านหนึ่งของหมุดสีเขียวมีหมุดที่ยาวกว่าหมุดสีแดงถึงสองเท่า

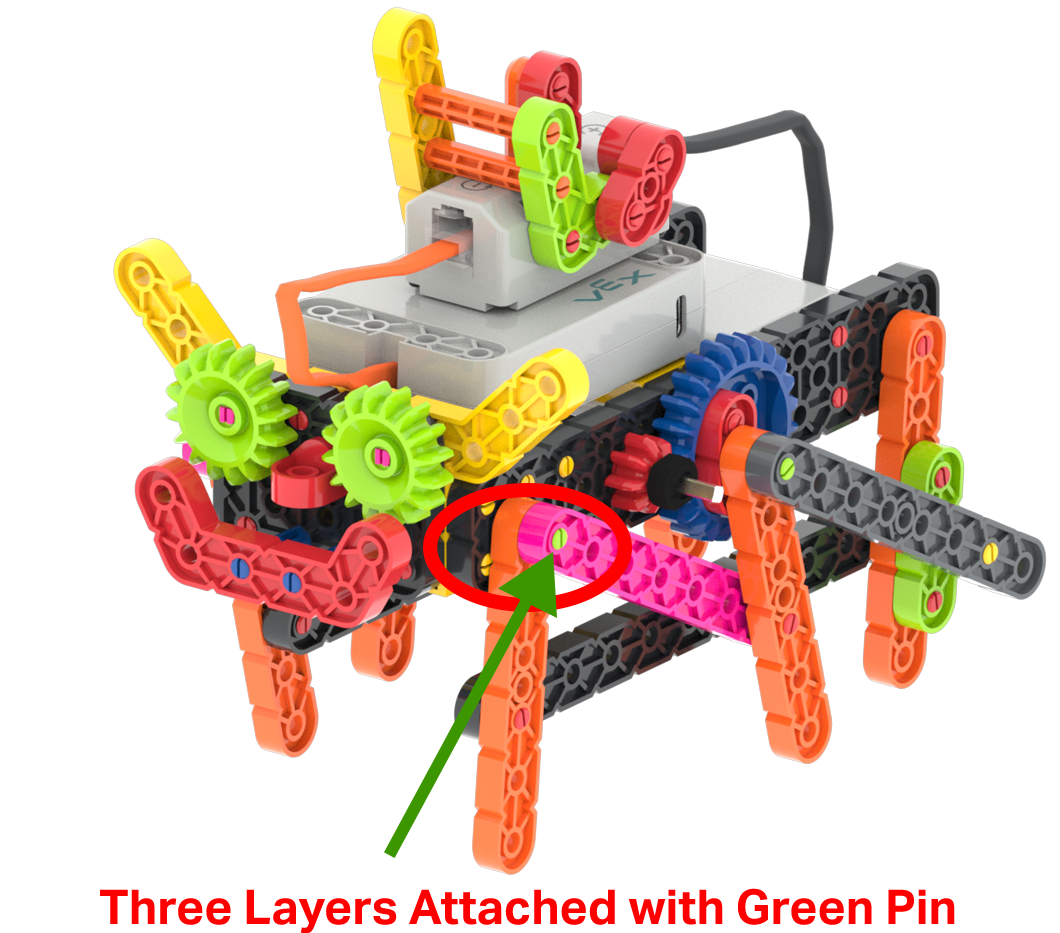

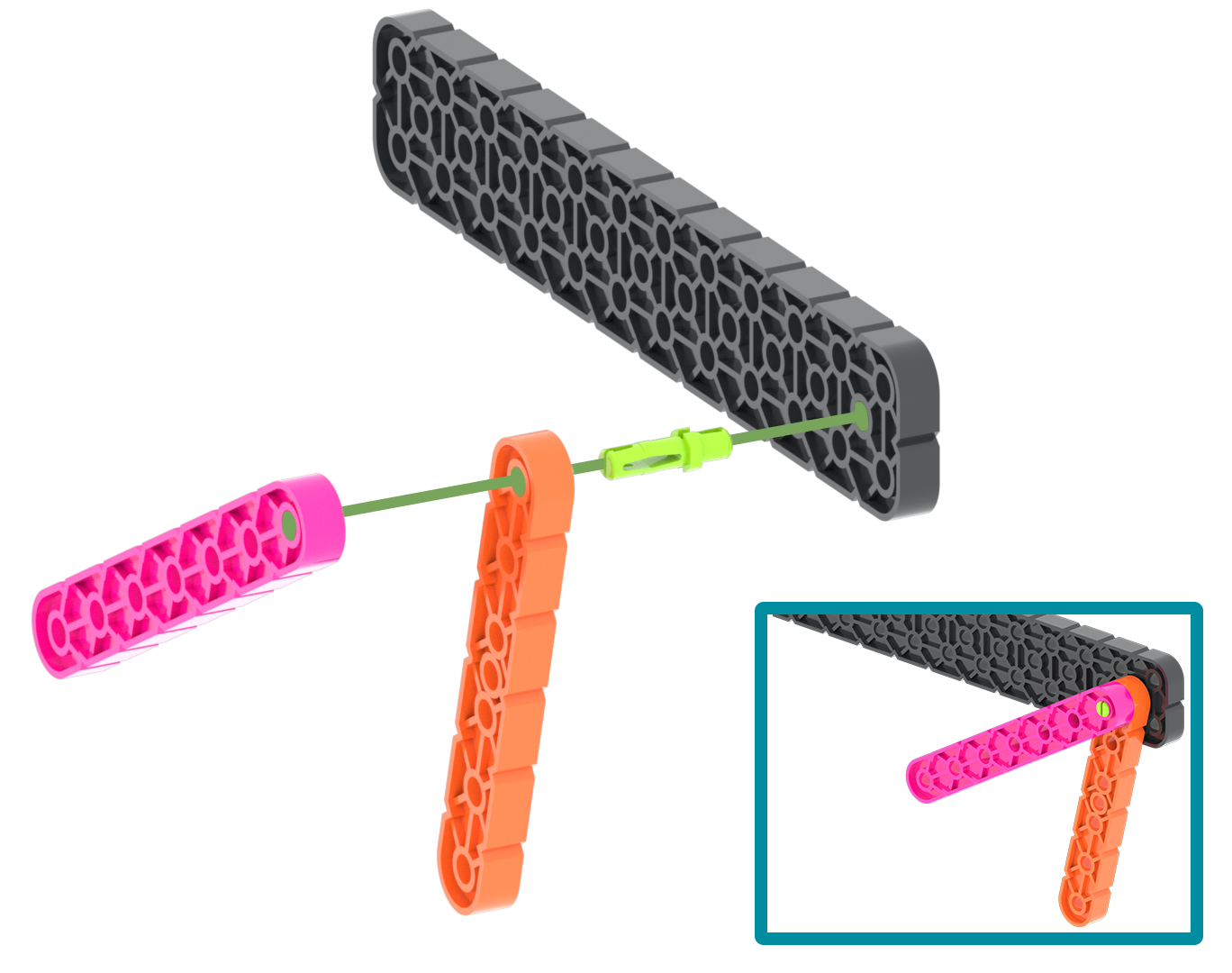

หมุดที่ยาวขึ้นทำให้สามารถเชื่อมต่อชิ้นส่วนพลาสติกสองระดับที่ด้านหนึ่งของหมุดสีเขียวและอีกด้านของความหนาอีกด้านของชิ้นส่วนพลาสติก ตัวอย่างเช่น ด้านหนึ่งของหมุดสีเขียวสามารถแทรกเข้าไปในลำแสงขนาดใหญ่สีดำได้ สามารถเสียบลำแสงสีส้มไว้ที่อีกด้านหนึ่งของหมุดได้ จากนั้นคุณสามารถแทรกลำแสงสีชมพูไว้ด้านบนของลำแสงสีส้มได้

ซึ่งจะทำให้ทั้งสามชั้นสามารถต่อเข้าด้วยกันได้

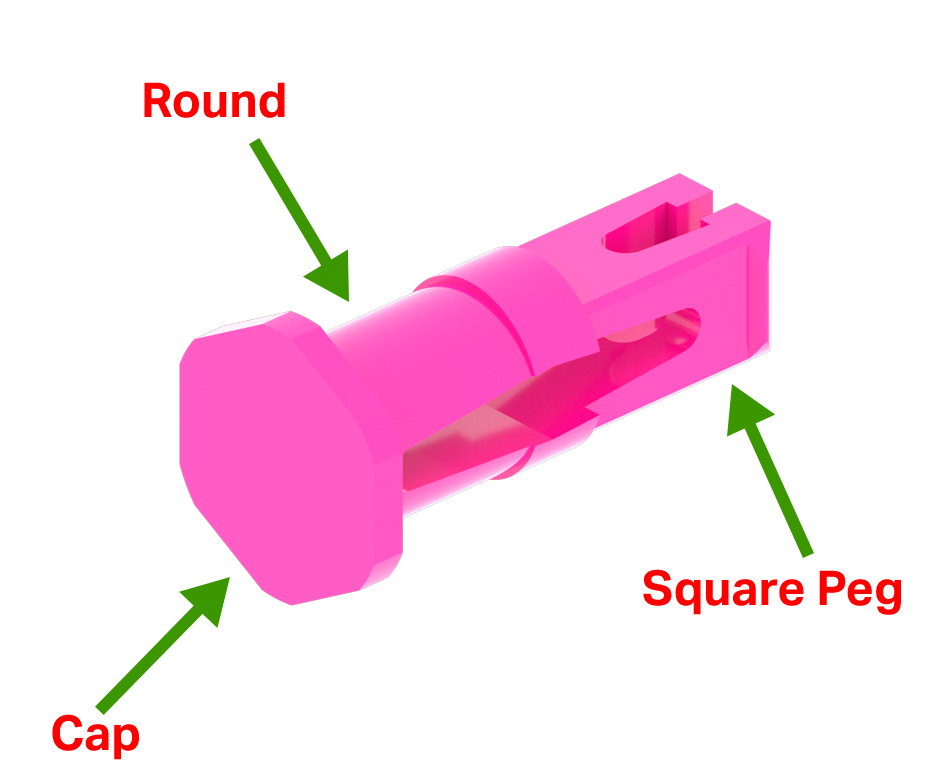

พินสีชมพูมีคุณสมบัติพิเศษบางอย่าง มีฝาปิดเพื่อป้องกันไม่ให้เลื่อนผ่านรูกลม มีส่วนแบบกลมซึ่งช่วยให้สามารถสอดเข้าไปในรูกลมได้ และมีหมุดสี่เหลี่ยมที่ช่วยให้สามารถสอดเข้าไปในรูสี่เหลี่ยมได้

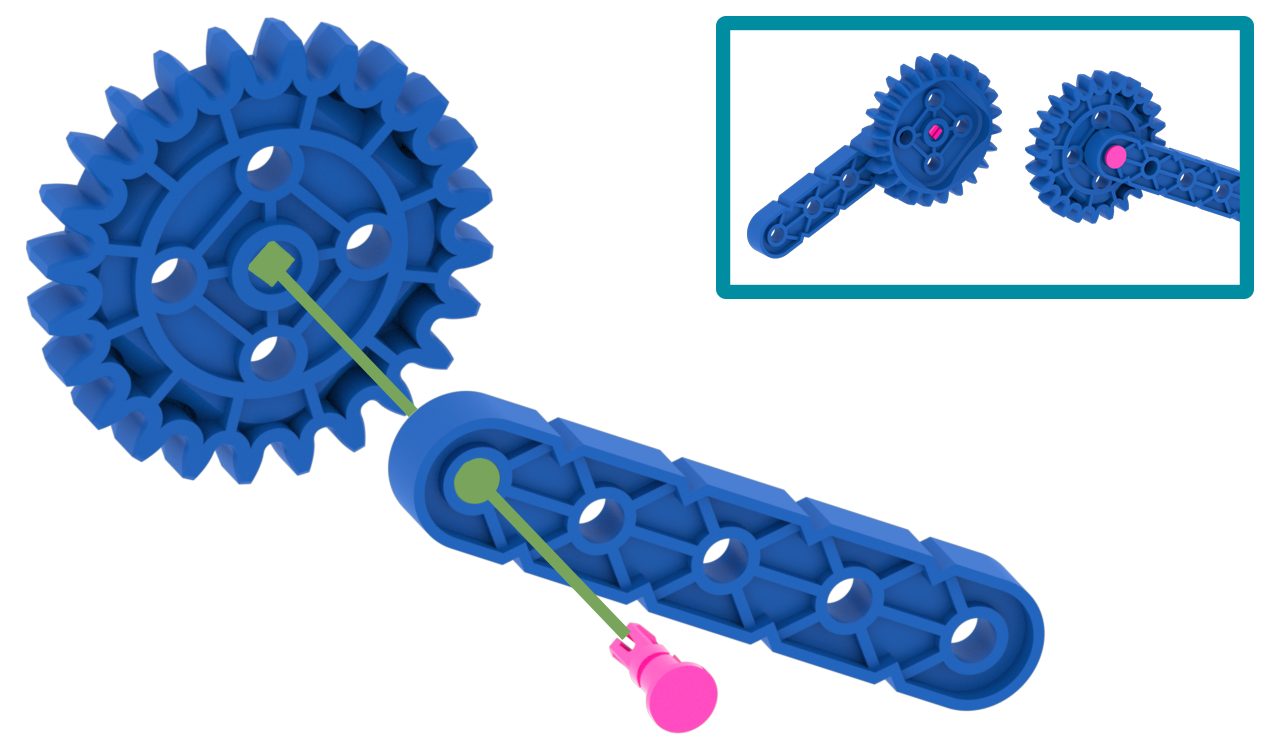

ตัวอย่างเช่น พินสีชมพูสามารถเสียบผ่านลำแสงสีน้ำเงินได้ และฝาปิดจะป้องกันไม่ให้พินทะลุผ่าน พื้นที่ทรงกลมของพินสีชมพูพอดีกับรูของลำแสงสีน้ำเงิน และหมุดสี่เหลี่ยมสามารถพอดีกับรูสี่เหลี่ยมของเฟืองสีน้ำเงินได้ ทำให้เฟืองหมุนได้อย่างอิสระ

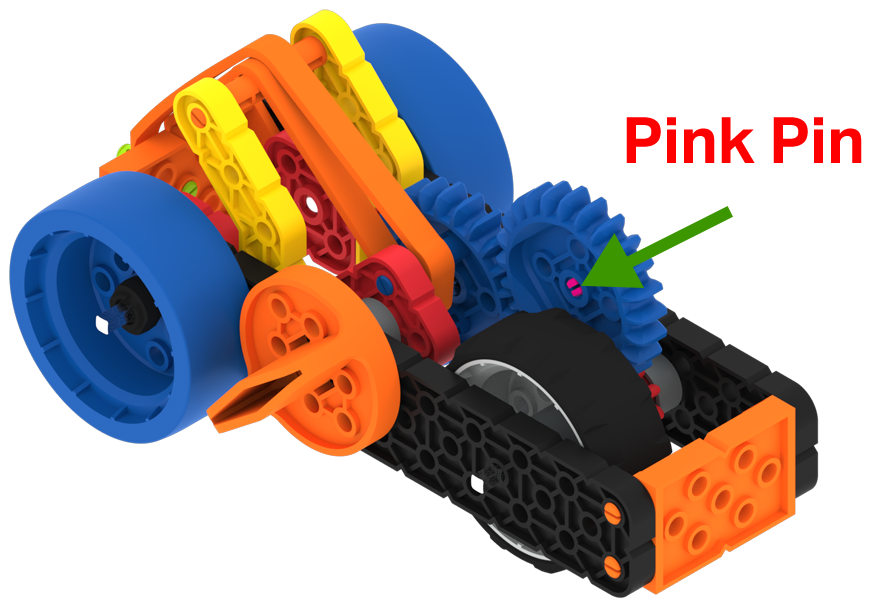

ในโครงการ Supercar พินสีชมพูช่วยให้เกียร์สีน้ำเงินหมุนได้อย่างอิสระและถ่ายโอนกำลังจากหนังยางไปยังล้อสีเทา

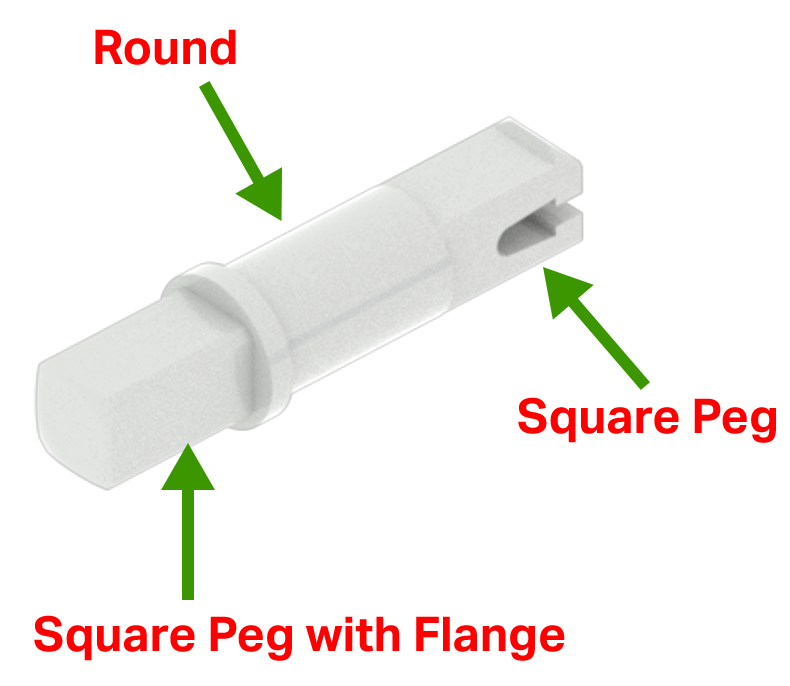

หมุดสีเทามีหมุดสี่เหลี่ยมพร้อมหน้าแปลน ตามด้วยส่วนกลม และหมุดสี่เหลี่ยม

คุณสมบัติของพินสีเทาช่วยให้สามารถเสียบเข้ากับมอเตอร์หรือลูกบิดซึ่งจะบังคับให้พินหมุน หมุดสีเทาสามารถทะลุผ่านรูกลมในส่วนหนึ่งแล้วเข้าไปในรูสี่เหลี่ยมของอีกส่วนหนึ่งได้

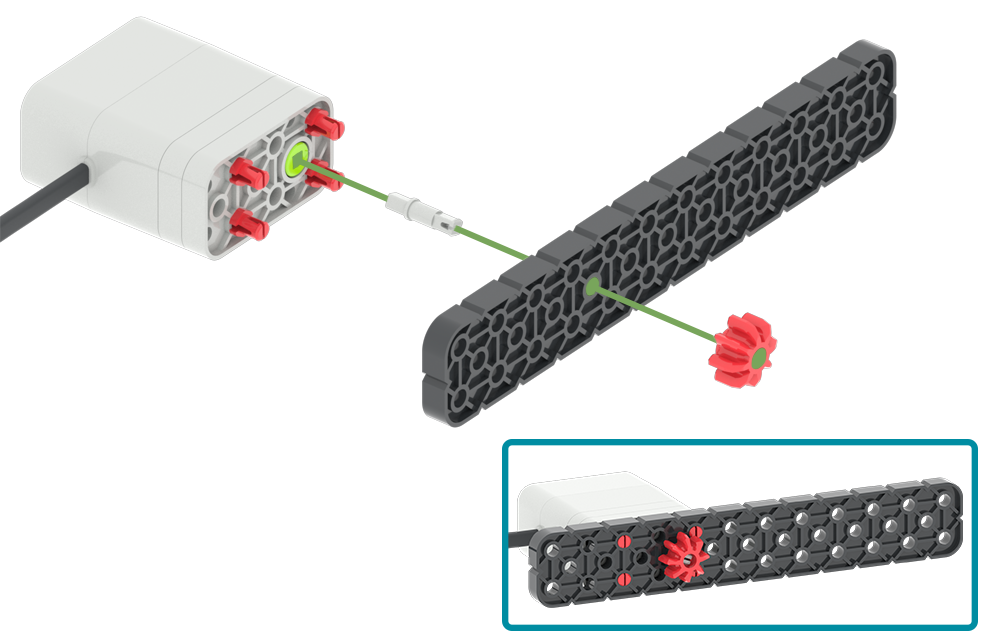

ตัวอย่างเช่น หมุดสี่เหลี่ยมของหมุดสีเทาพร้อมหน้าแปลนสามารถเสียบเข้ากับมอเตอร์แล้วผ่านลำแสงขนาดใหญ่สีดำ อีกด้านหนึ่งของลำแสงขนาดใหญ่สีดำ สามารถใส่เฟืองสีแดงเข้ากับหมุดสี่เหลี่ยมของหมุดสีเทาได้ ซึ่งจะทำให้มอเตอร์หมุนเกียร์แดงได้

เมื่อสร้างโครงการด้วยระบบ VEX GO บางครั้งจำเป็นต้องมีพื้นที่เพิ่มเติมระหว่างส่วนต่างๆ Standoffs คือตัวเชื่อมต่อที่ทำให้สิ่งนี้เกิดขึ้น แท่นรองจะมีหมุดกลมอยู่ที่ปลายแต่ละด้านและส่วนตรงกลางซึ่งมีระยะห่างระหว่างส่วนต่างๆ

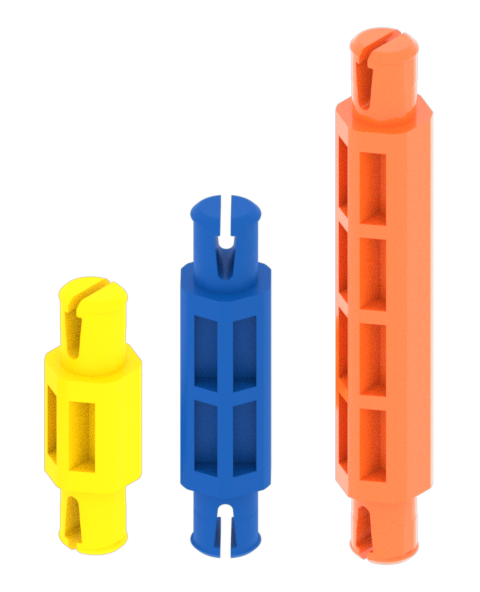

ความขัดแย้งมีสามขนาดที่แตกต่างกัน ซึ่งรวมถึง:

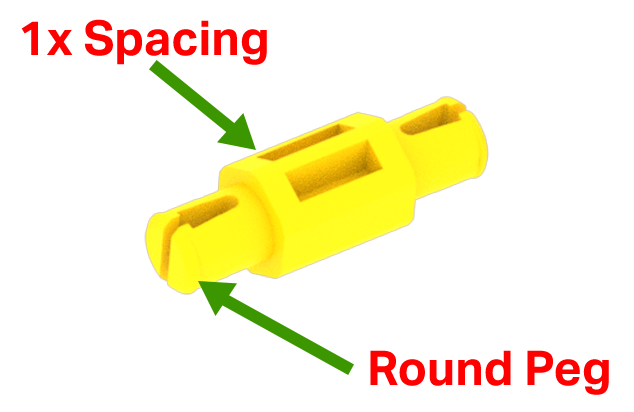

• Yellow Standoff มีระยะห่างหนึ่งความหนาของชิ้นส่วนพลาสติก
• Blue Standoff มีระยะห่างระหว่างชิ้นส่วนพลาสติกที่มีความหนาสองระดับ
• Orange Standoff มีระยะห่างระหว่างชิ้นส่วนพลาสติกที่มีความหนาสี่ส่วน

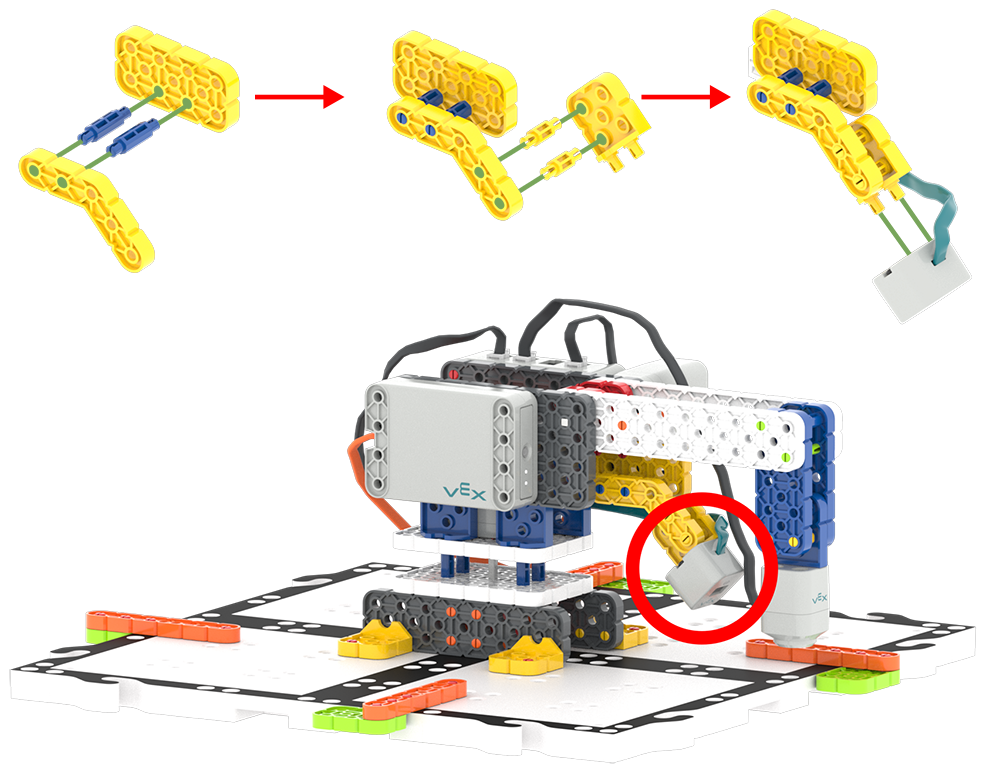

ระยะห่างระหว่างส่วนต่างๆ อาจมีความสำคัญมากสำหรับโปรเจ็กต์ของคุณ ตัวอย่างเช่น คุณสามารถใช้ Standoffs สีเหลืองสองอันระหว่างลำแสงมุมสีเหลืองและขั้วต่อสีเหลือง วิธีนี้จะช่วยให้คุณสามารถติดเซ็นเซอร์ตาเพื่อให้อยู่ตรงกลางของโปรเจ็กต์แขนหุ่นยนต์ของคุณ

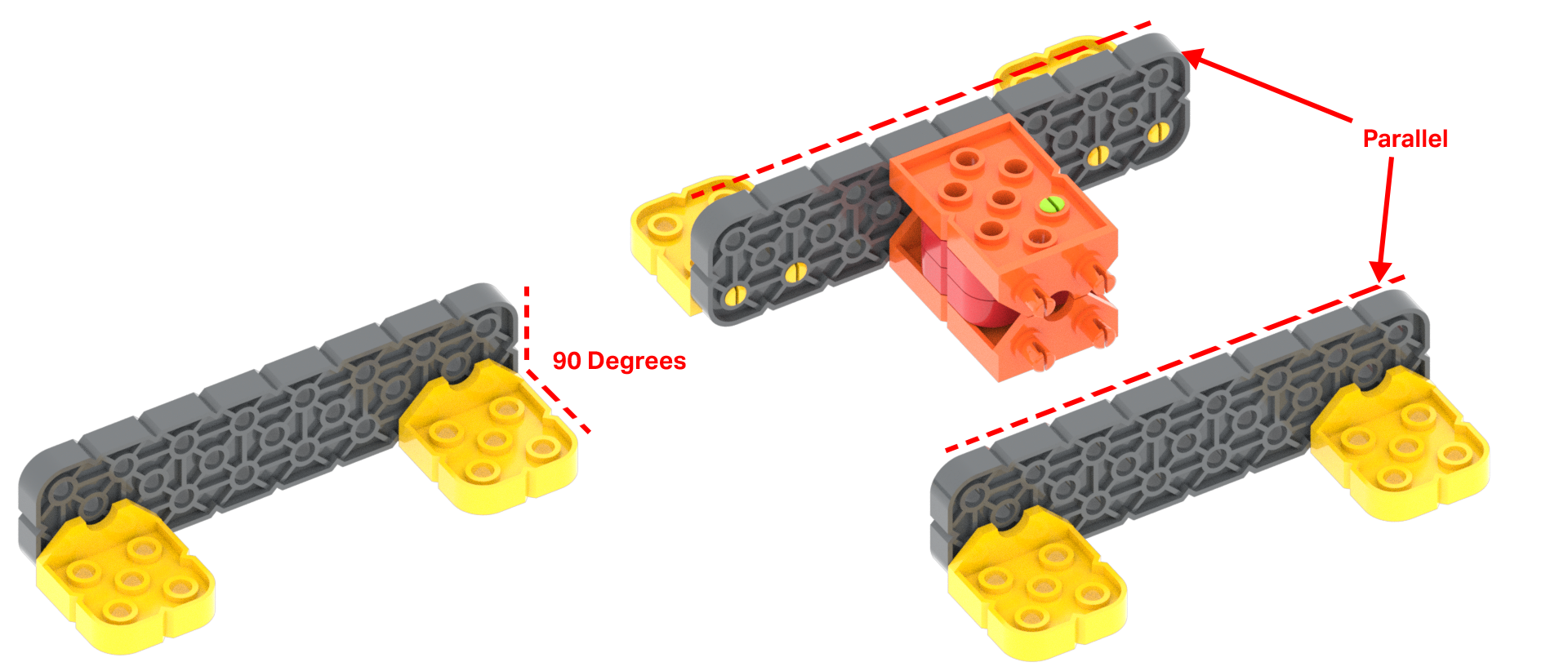

ตัวเชื่อมต่อเป็นส่วนที่มีประโยชน์มาก ช่วยให้คุณสามารถเชื่อมต่อสองส่วนเข้าด้วยกัน การเชื่อมต่อเหล่านี้อาจเป็นการเชื่อมต่อ 90 องศาระหว่างกันหรือขนานกัน

ขั้วต่อมีรูกลมและหมุด

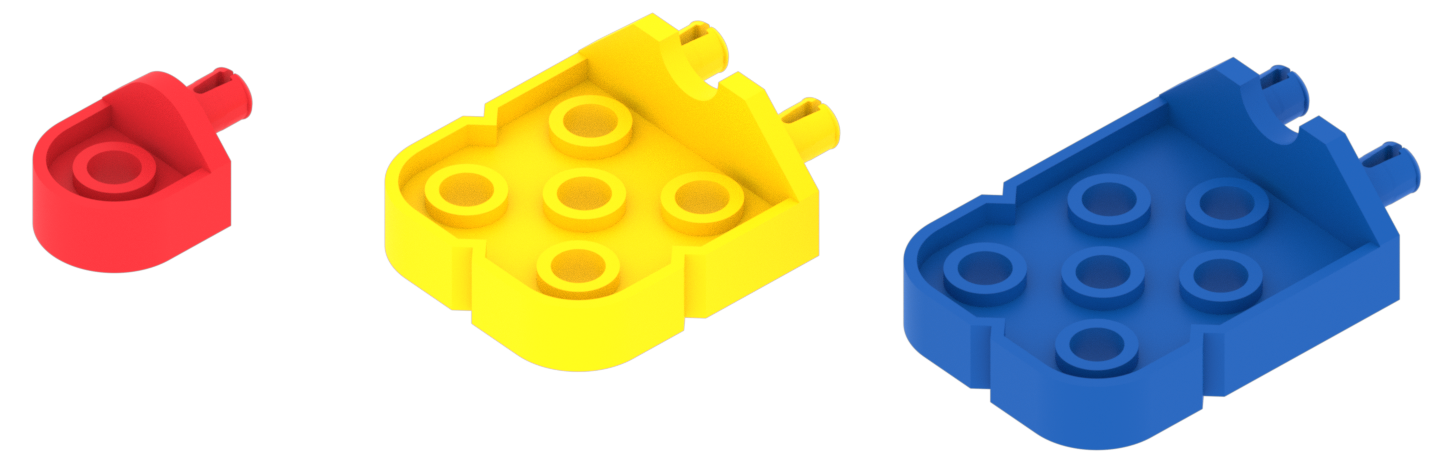

ขั้วต่อ 90 องศามีสามขนาด ซึ่งรวมถึง:

• ขั้วต่อสีแดงมีหนึ่งหมุดและหนึ่งรู ซึ่งช่วยให้ตัวเชื่อมต่อเหล่านี้สามารถหมุนได้

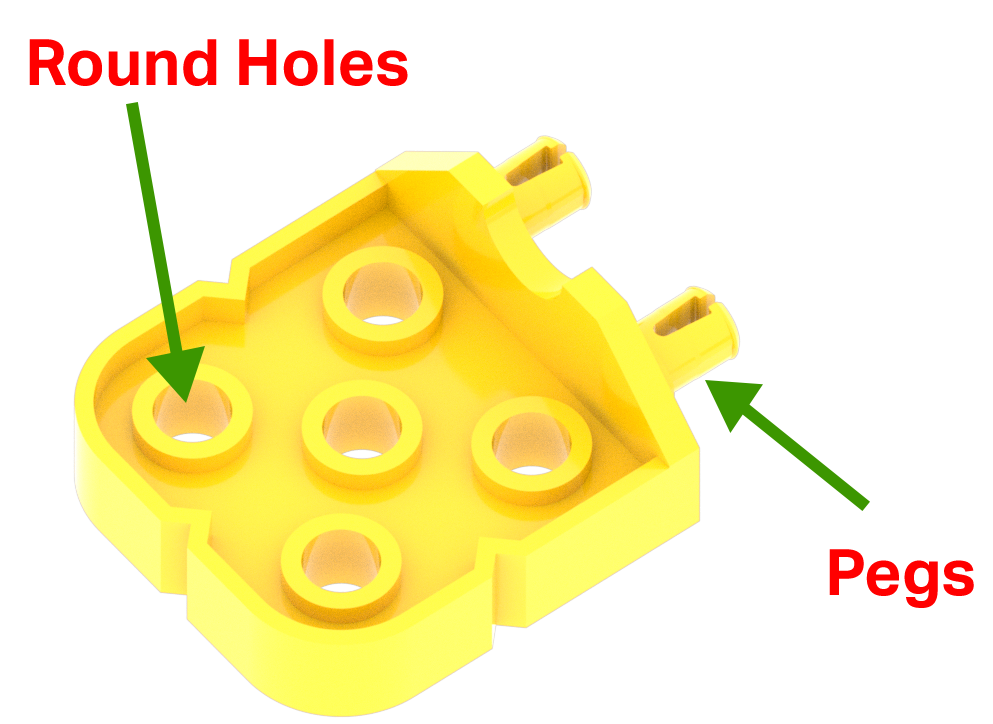

• ขั้วต่อสีเหลืองมีห้ารูและหมุดสองตัว
• ขั้วต่อสีน้ำเงินมีหกรูและหมุดสองตัว ขั้วต่อสีน้ำเงินยาวกว่าขั้วต่อสีเหลืองหนึ่งรู

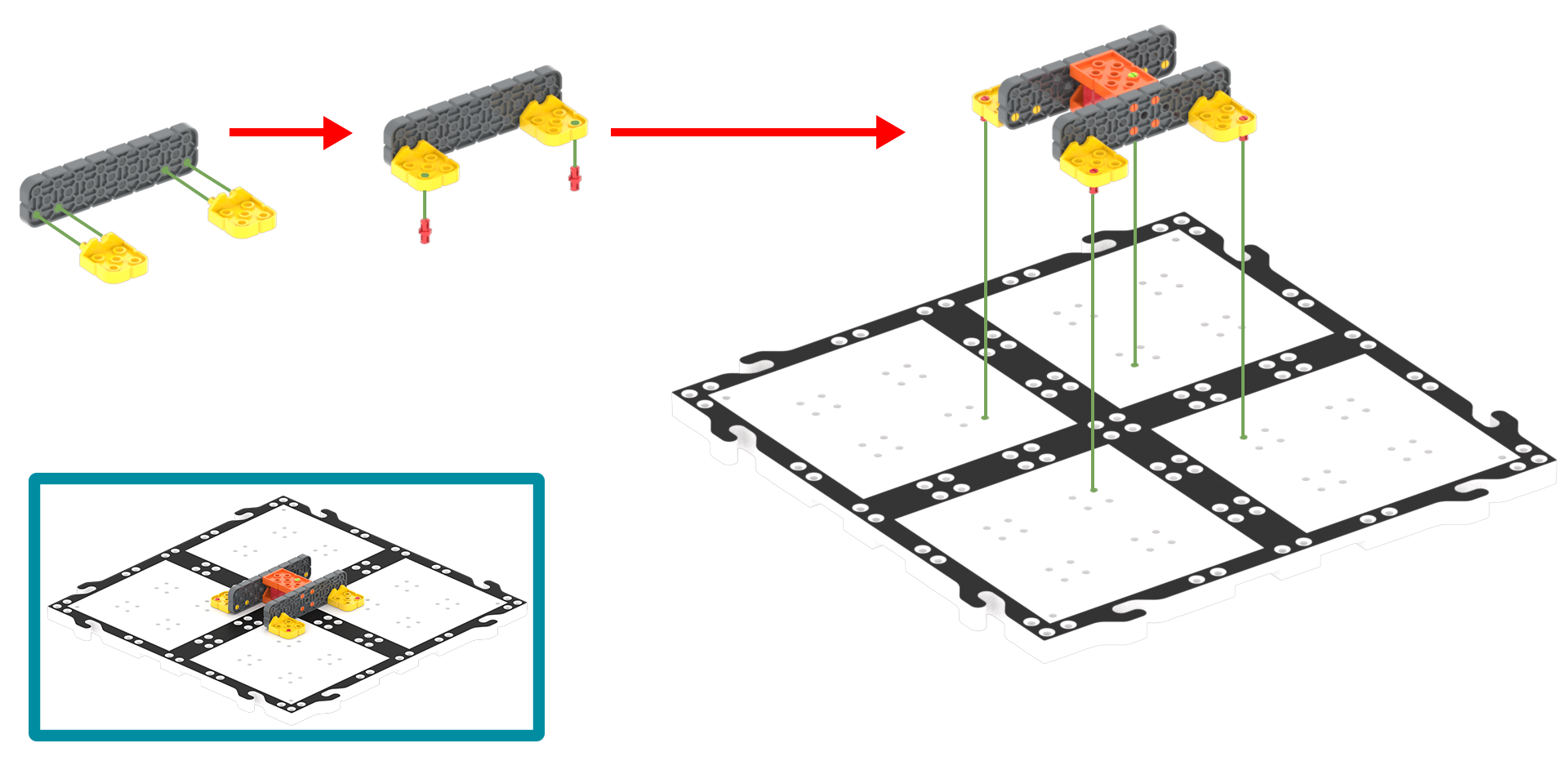

การเชื่อมต่อชิ้นส่วนเข้าด้วยกันที่ 90 องศาถือเป็นคุณสมบัติที่สำคัญมากสำหรับระบบ VEX GO ตัวอย่างเช่น สามารถใช้ตัวเชื่อมต่อสีเหลืองสองตัวเพื่อเชื่อมต่อลำแสงขนาดใหญ่สีเทาที่ 90 องศากับแผ่นกระเบื้องเพื่อสร้างฐานสำหรับโปรเจ็กต์ Robot Arm ของคุณ

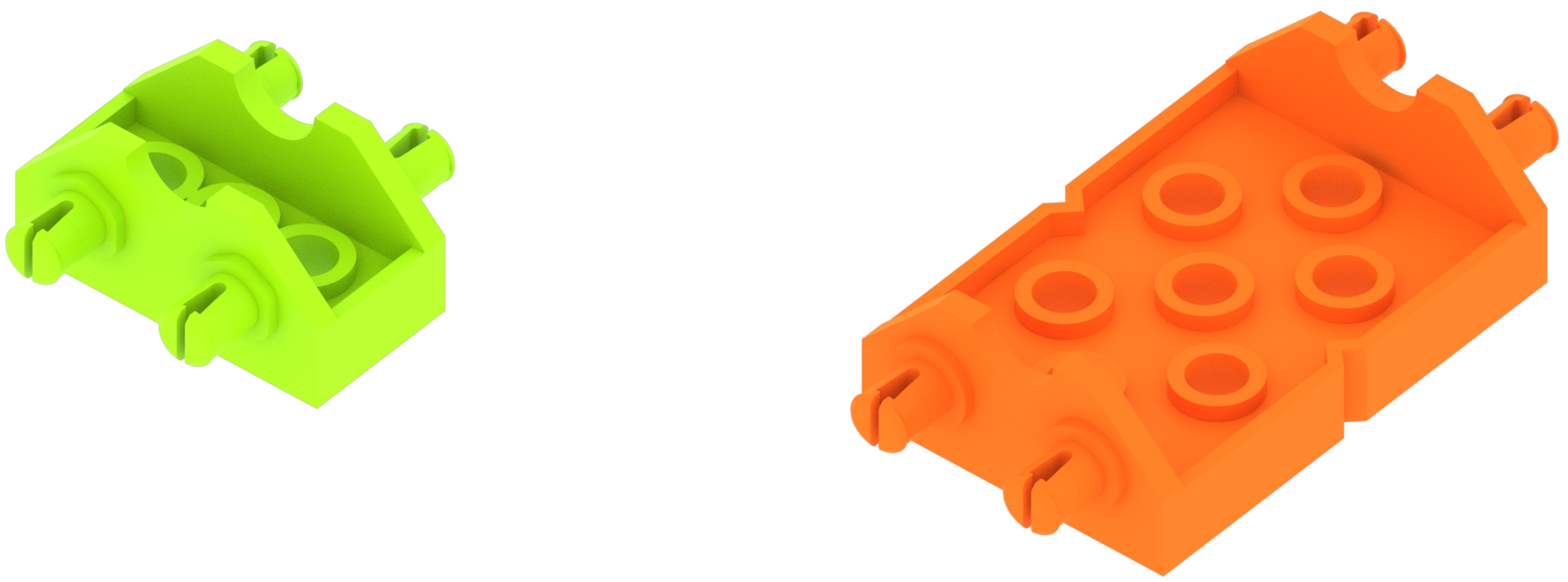

ขั้วต่อแบบขนานมีสองขนาด ซึ่งรวมถึง:

• ขั้วต่อสีเขียวมีหมุดสองตัวในแต่ละด้านและมีรูสองรูระหว่างหมุด
• ขั้วต่อสีส้มมีหมุดสองตัวในแต่ละด้านและมีรูเจ็ดรูระหว่างหมุด

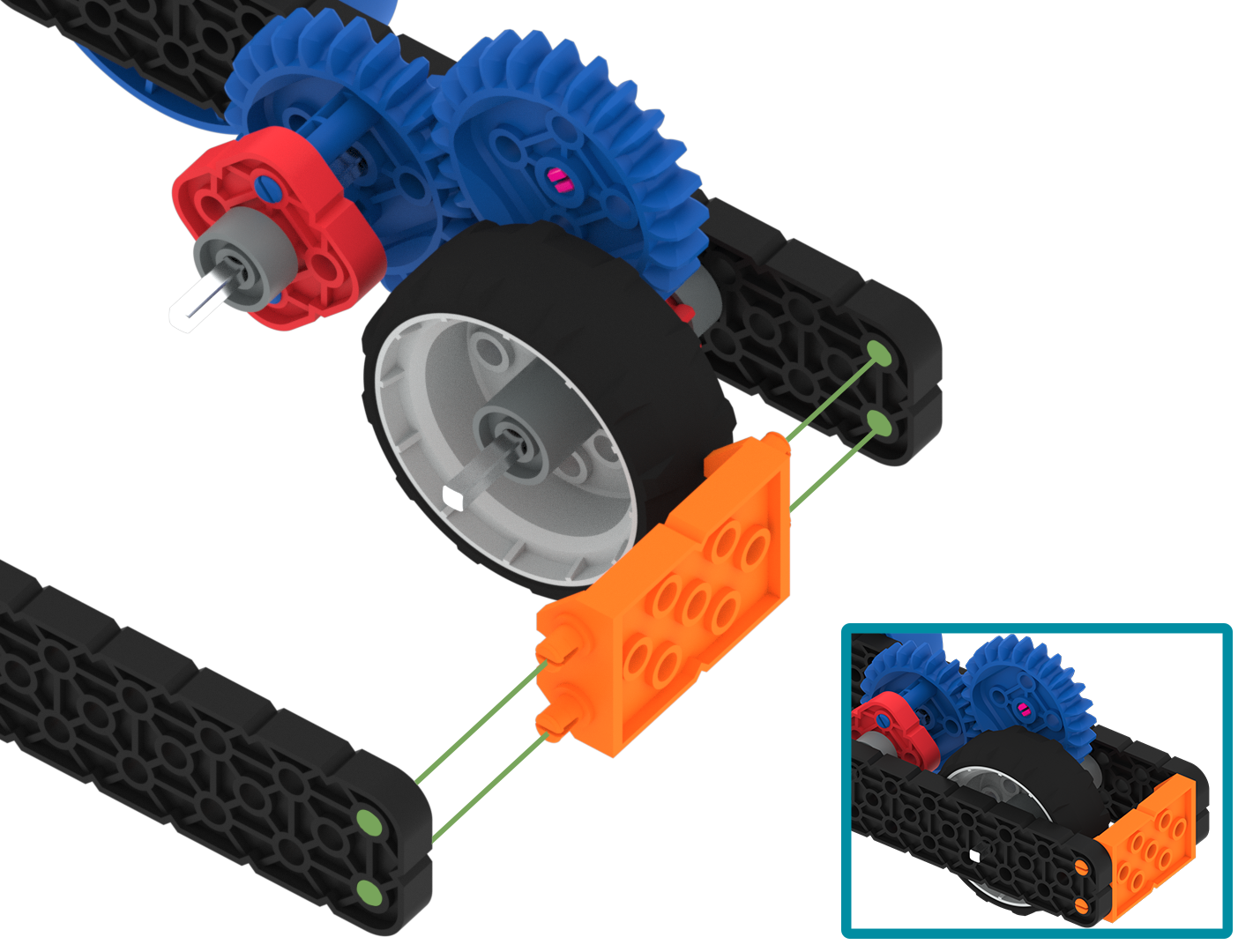

ตัวเชื่อมต่อแบบขนานมีประโยชน์มากเมื่อสร้างโปรเจ็กต์ด้วยระบบ VEX GO ตัวอย่างเช่น คุณสามารถแยกคานขนาดใหญ่สีดำขนานกันสองตัวด้วยขั้วต่อสีส้มเมื่อสร้างโปรเจ็กต์ Super Car ของคุณ

การเชื่อมต่อระหว่างชิ้นส่วนต่างๆ ด้วยระบบ VEX GO เป็นเรื่องสนุกและง่ายดายโดยใช้พิน สแตนด์ออฟ และตัวเชื่อมต่อ พวกเขาจะช่วยคุณสร้างการเชื่อมต่อทางกายภาพระหว่างส่วนต่าง ๆ เพื่อนำจินตนาการของคุณมาสู่ความเป็นจริง
