การใช้คานและเพลต VEX GO

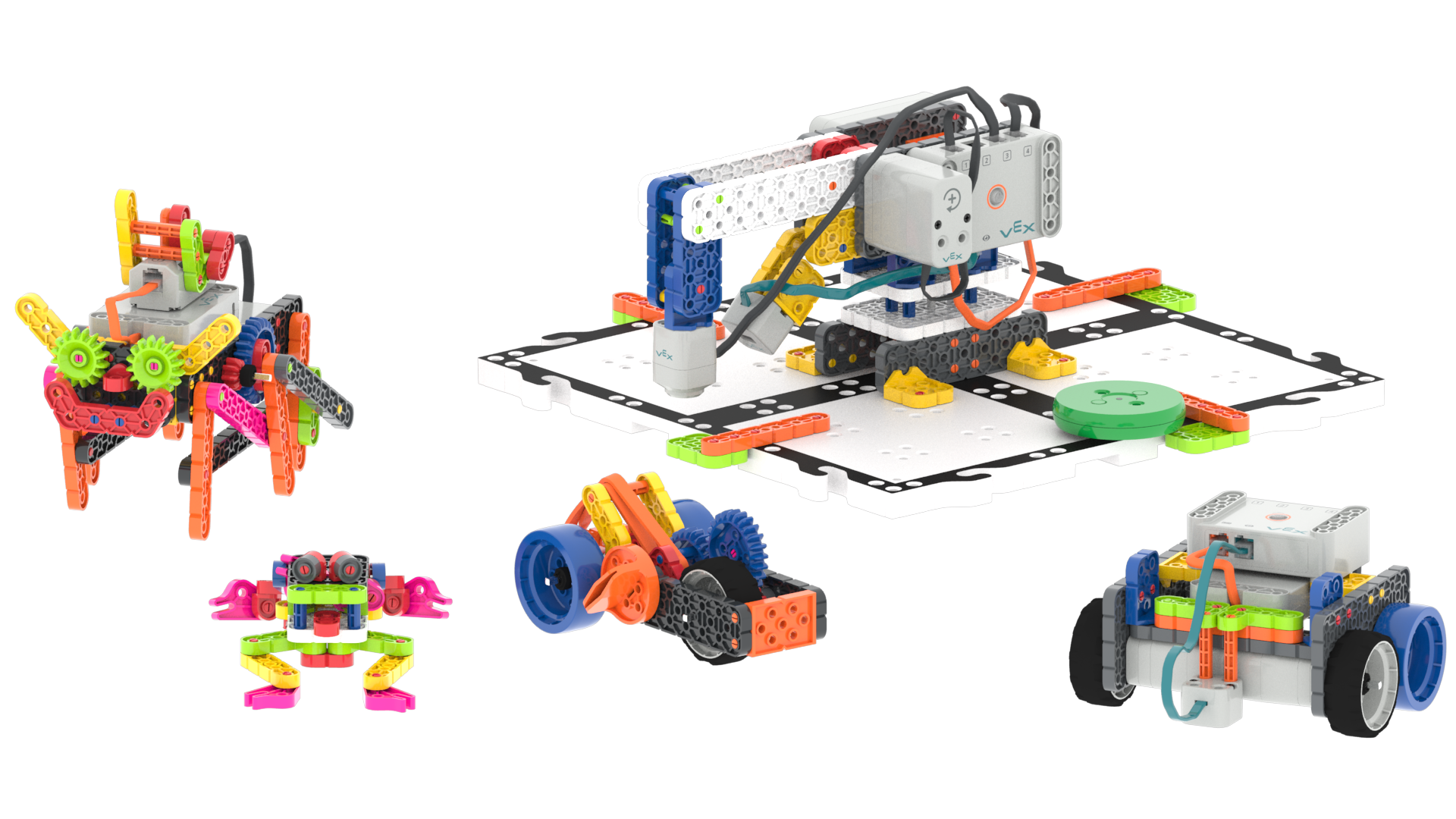

ระบบสร้าง VEX GO เป็นวิธีที่ง่ายและสนุกในการช่วยให้นักเรียนชั้นประถมศึกษาปีที่ 3-5 สามารถสร้างโครงงานด้านการศึกษาได้มากมาย นอกจากนี้ยังสามารถใช้ความยืดหยุ่นและฟังก์ชันในเกรดที่สูงกว่าได้


บทความนี้จะแนะนำส่วนที่จะช่วยให้คุณสร้างโปรเจ็กต์ VEX GO ได้




คาน

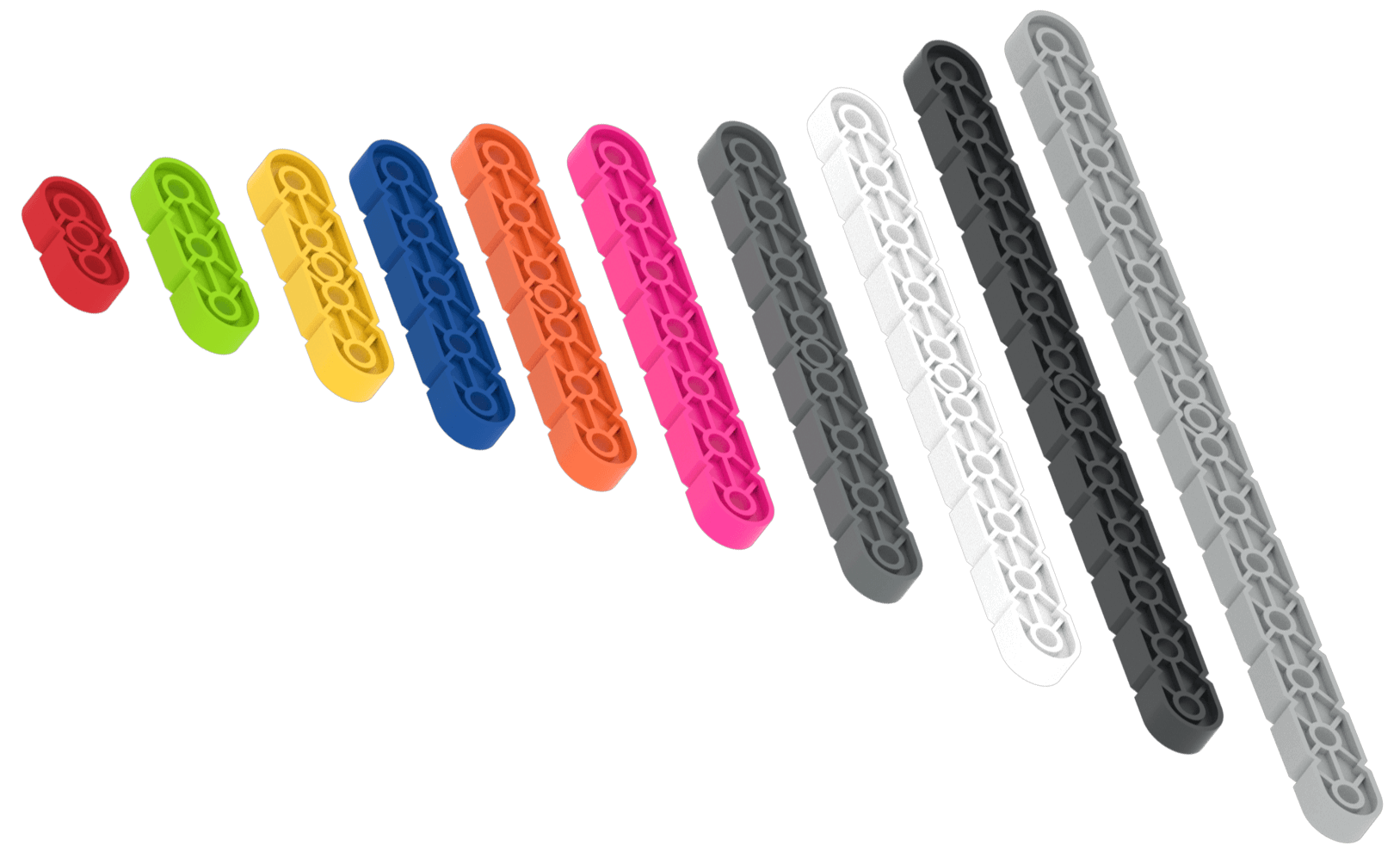

คานเป็นชิ้นส่วนพลาสติกที่มีความกว้างหนึ่งรู ความยาวจะระบุด้วยสีและมีความยาวต่างกัน 10 แบบ

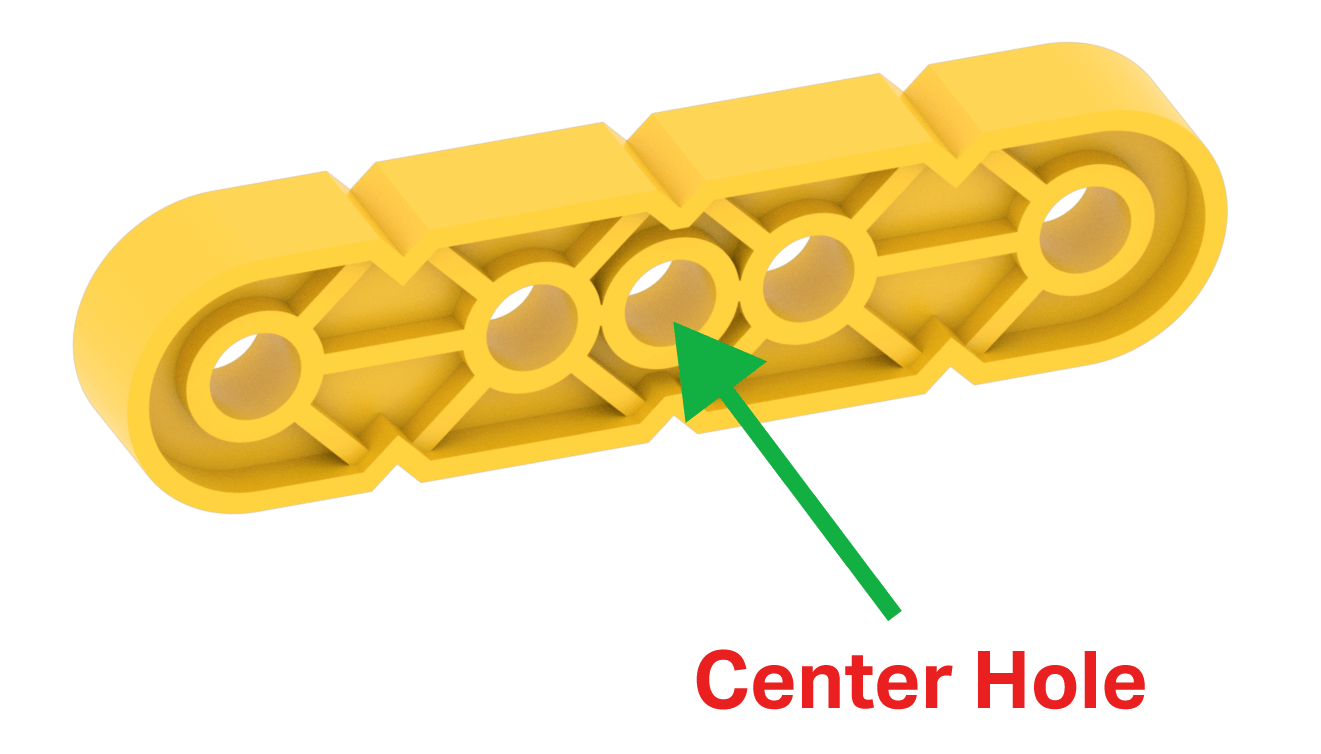

คานแต่ละอันมีรูตรงกลางที่ช่วยให้สามารถวางขั้วต่อไว้ตรงกลางได้โดยตรง รูตรงกลางให้ความยืดหยุ่นอย่างมากเมื่อสร้างโปรเจ็กต์

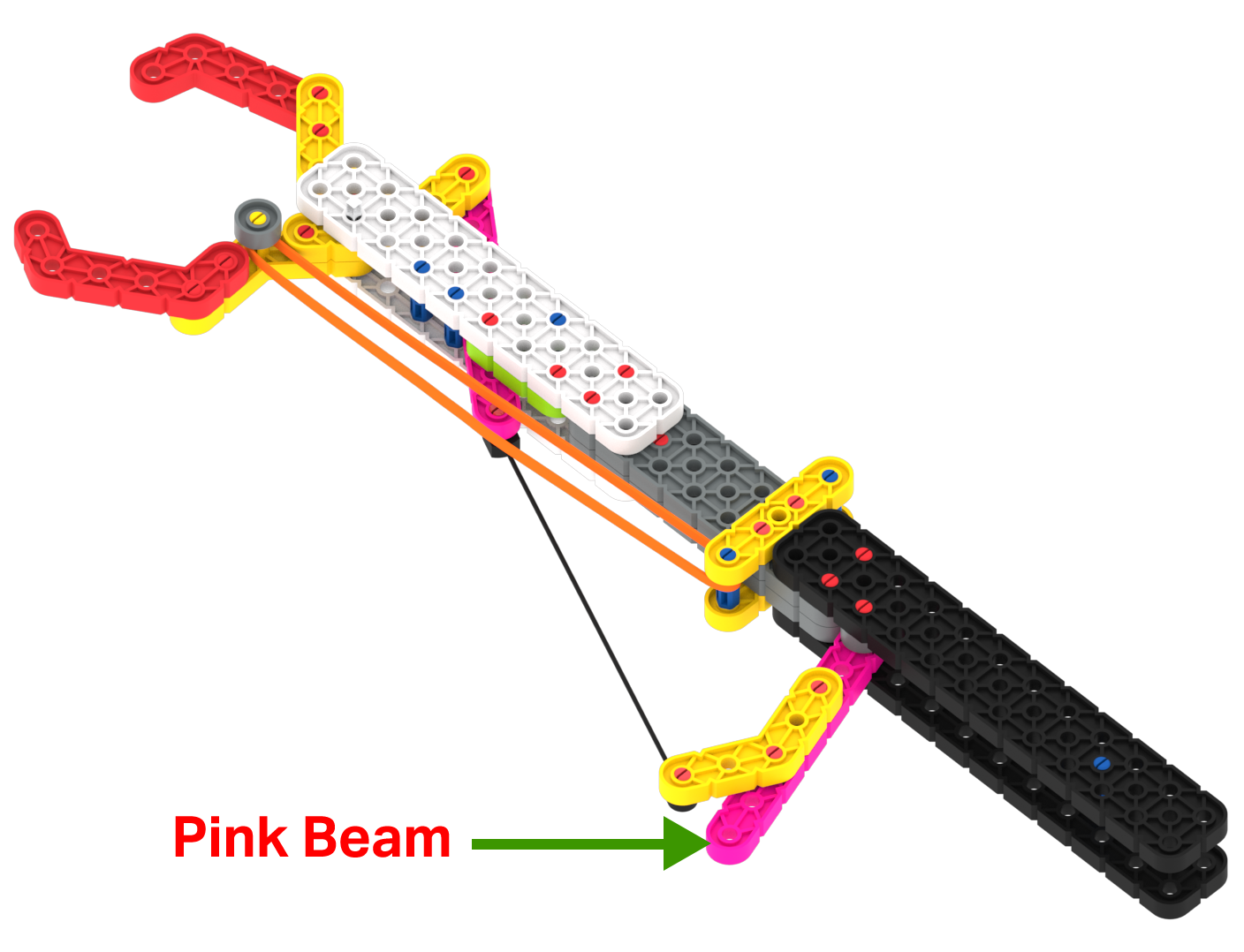

คานเป็นส่วนอาคารที่มีประโยชน์มาก ตัวอย่างเช่น ในโครงการ Adaptation Claw พวกมันถูกใช้สำหรับหลายอย่าง มีการใช้ลำแสงสีชมพูเป็นที่จับดึงเพื่อปิดกรงเล็บ



คานมุม

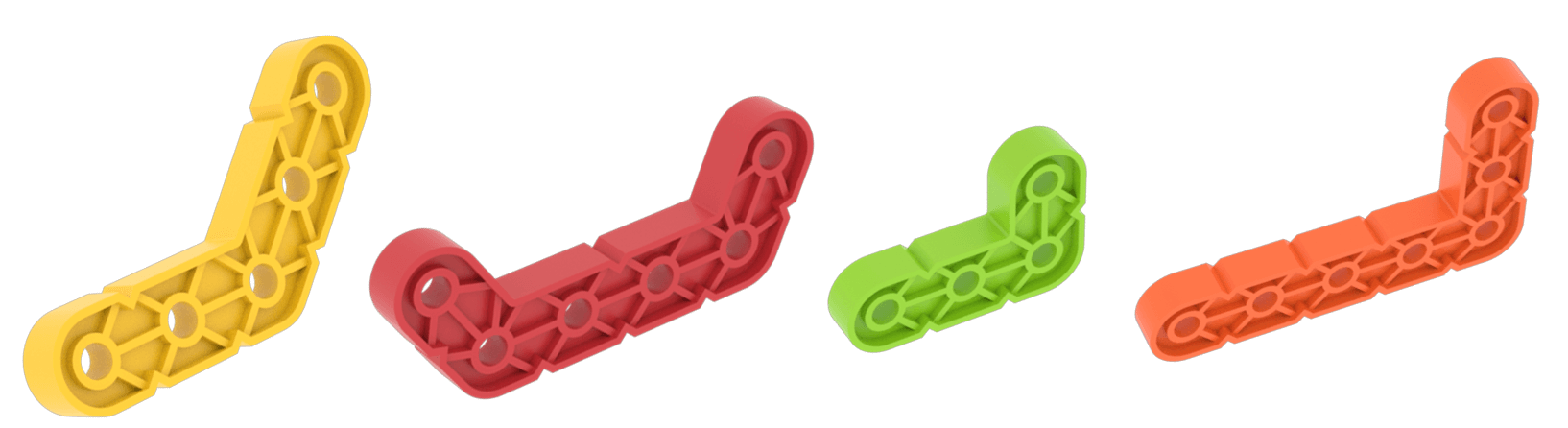

คานมุมเป็นคานที่มีความกว้างหนึ่งรูและมีมุม มีคานมุมสี่อัน ได้แก่ :

  • ลำแสงมุมสีเหลืองซึ่งมีมุม 45 องศา
  • ลำแสงมุมสีแดงซึ่งมีมุม 60 องศาที่ปลายแต่ละด้าน
  • ลำแสงมุมสีเขียวขนาดเล็กซึ่งมีมุม 90 องศา
  • ลำแสงมุมสีส้มขนาดใหญ่ซึ่งมีมุม 90 องศา

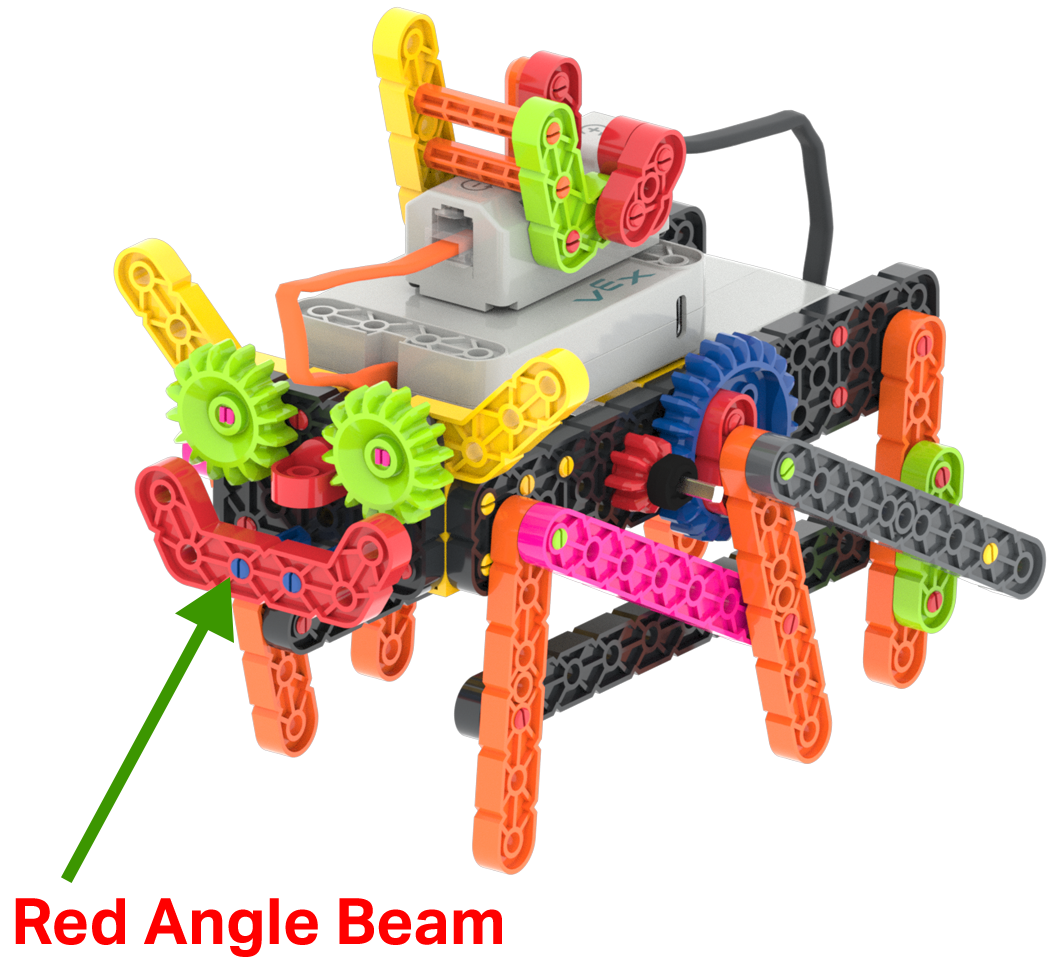

คานมุมช่วยให้โครงการมีโครงสร้างที่วางเป็นมุม สิ่งนี้มีประโยชน์มาก ไม่ว่าโปรเจ็กต์ของคุณจะต้องวางส่วนหลักไว้ที่มุมหรือส่วนเพิ่มเติมที่น่าสนใจก็ตาม ตัวอย่างเช่น ในโปรเจ็กต์ Crawler ลำแสงมุมสีแดงจะทำให้หุ่นยนต์กลายเป็นปากที่สนุกสนาน



คานขนาดใหญ่

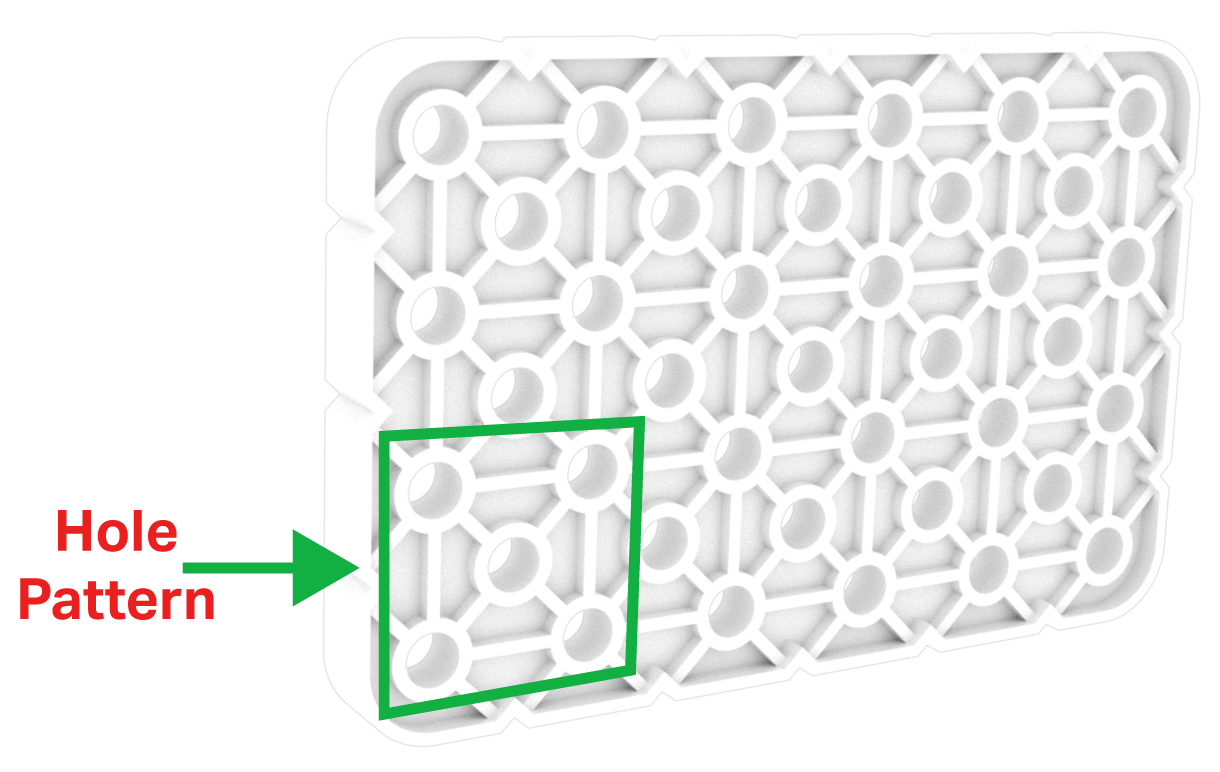

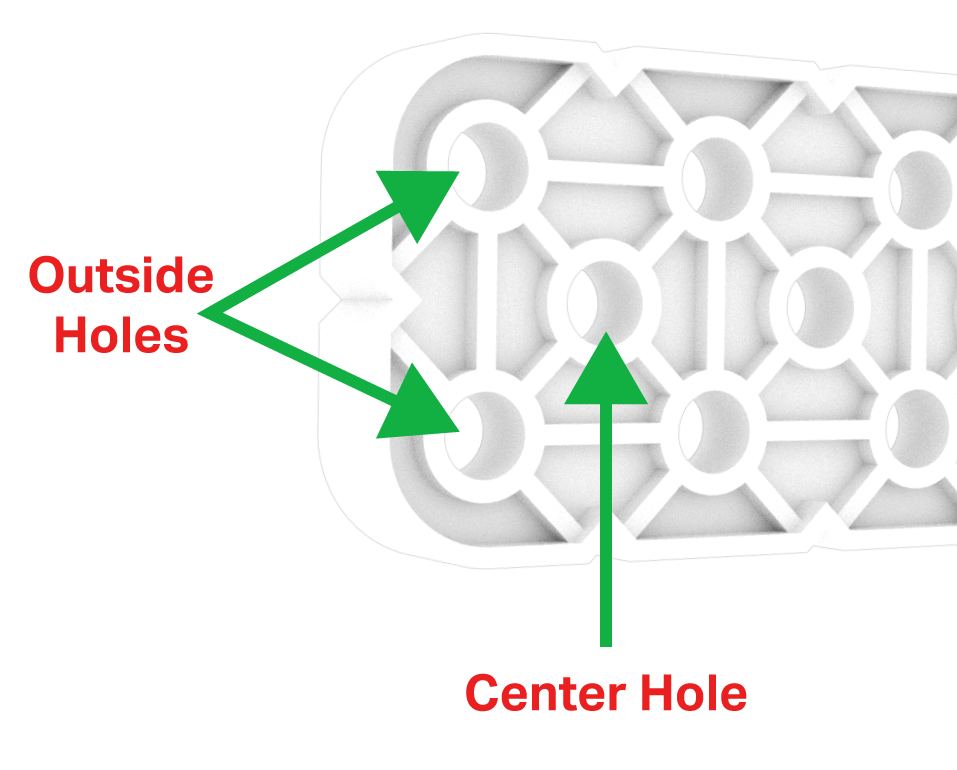

คานขนาดใหญ่มีรูปแบบรูที่มีประโยชน์มาก มีรูด้านนอกสองแถวเรียงกัน มีแถวตรงกลางของรูซึ่งอยู่กึ่งกลางระหว่างรูด้านนอกแต่ละรู รูปแบบนี้ช่วยให้สามารถติดคานขนาดใหญ่เข้ากับส่วนอื่นๆ ได้หลายวิธี

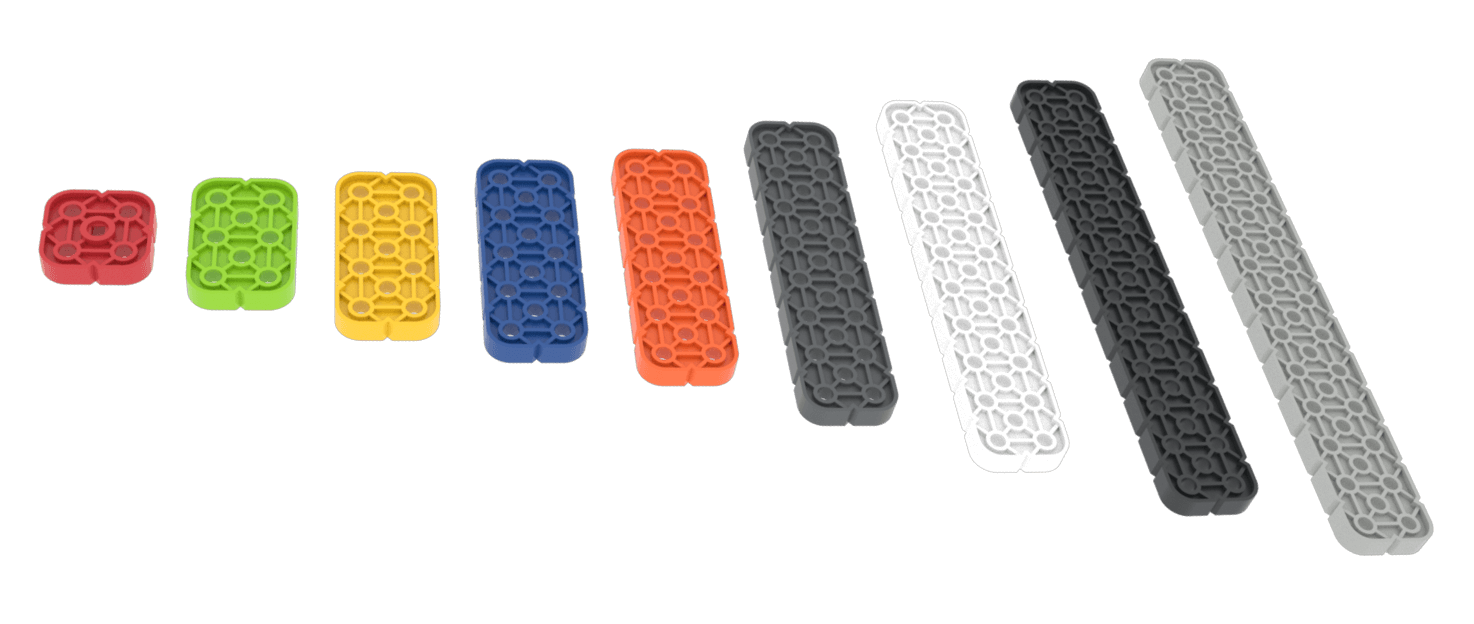

ความยาวของลำแสงขนาดใหญ่จะถูกระบุด้วยสีและมีความยาวต่างกันเก้าแบบ

บีมสี่เหลี่ยมสีแดง

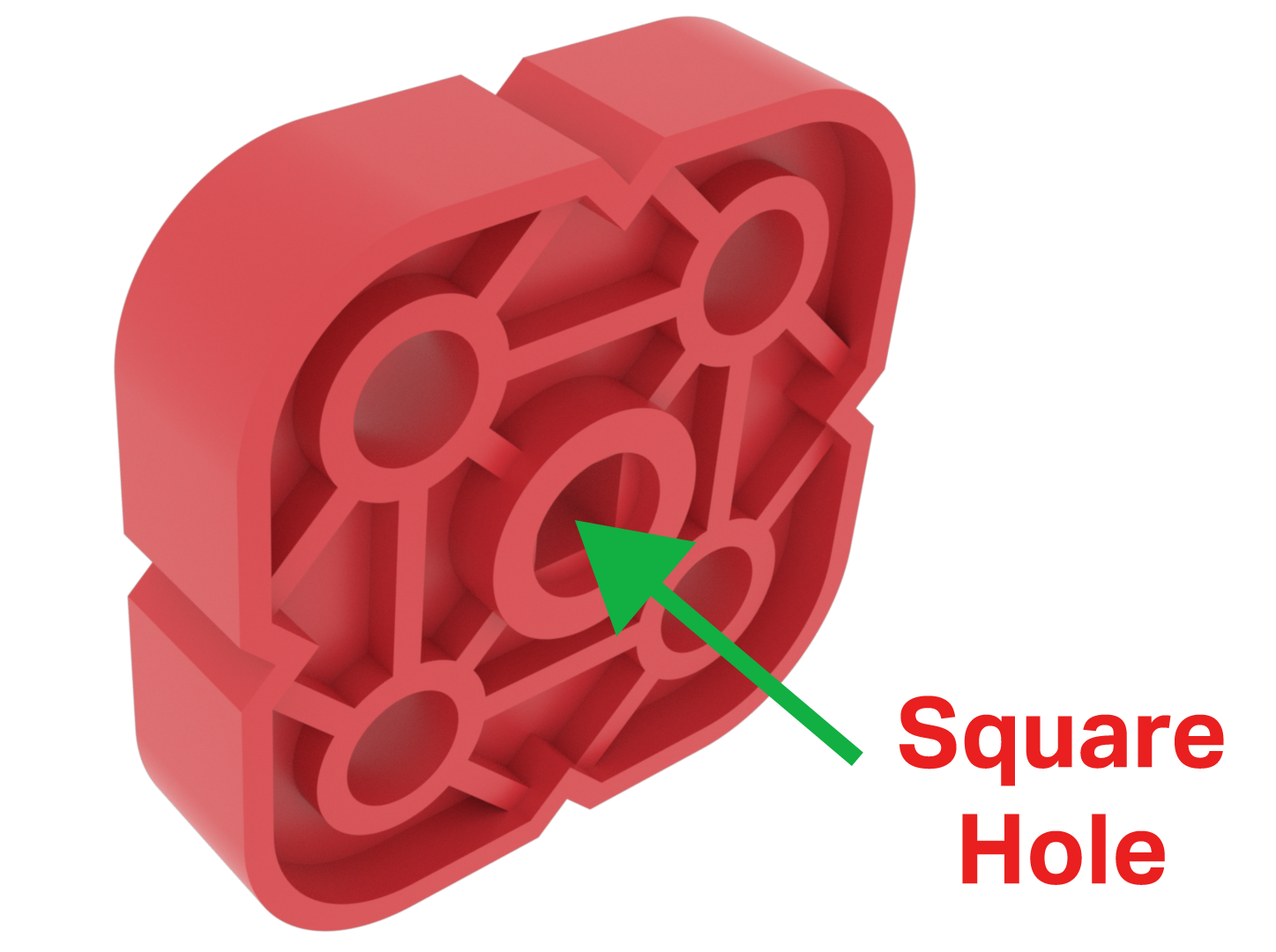

คานสี่เหลี่ยมสีแดงเป็นลำแสงขนาดใหญ่พิเศษ มีลักษณะกว้าง 2 รู ยาว 2 รู ทำให้เป็นรูปสี่เหลี่ยมจัตุรัส ลักษณะพิเศษของคานสี่เหลี่ยมสีแดงคือรูตรงกลาง รูตรงกลางเป็นรูสี่เหลี่ยม

รูสี่เหลี่ยมช่วยให้สามารถสอดพินสี่เหลี่ยมหรือเพลาเข้าไปในรูได้ ลำแสงสี่เหลี่ยมสีแดงจะถูกบังคับให้หมุนเมื่อใดก็ตามที่หมุด/เพลาสี่เหลี่ยมถูกบังคับให้หมุน

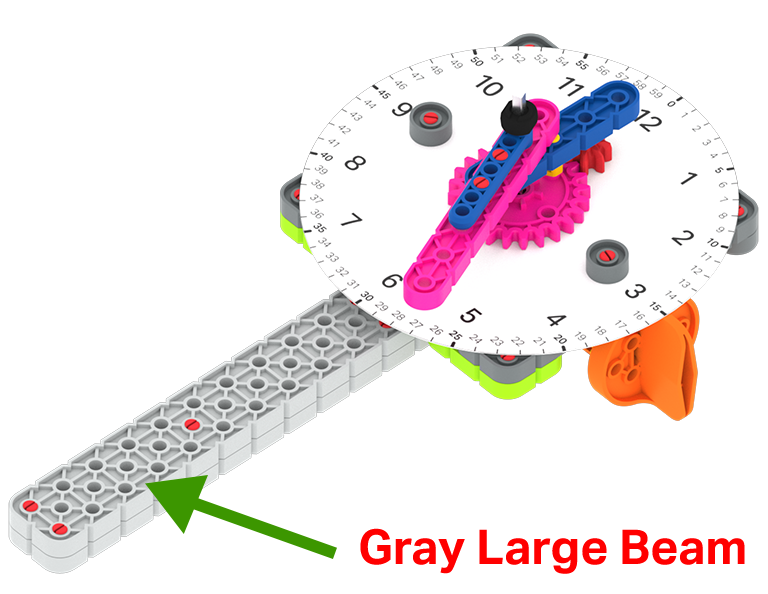

คานขนาดใหญ่ถูกนำมาใช้เป็นส่วนสำคัญในหลายโครงการ ตัวอย่างเช่น คานขนาดใหญ่สีเทาสองตัวถูกใช้ในโปรเจ็กต์นาฬิกาเป็นที่จับสำหรับนาฬิกา



จาน


เพลตเป็นชิ้นส่วนพลาสติกที่กว้างที่สุดและมีความกว้างสามรูและกว้างสี่รู แผ่นเพลทใช้รูปแบบรูแบบเดียวกับคานขนาดใหญ่

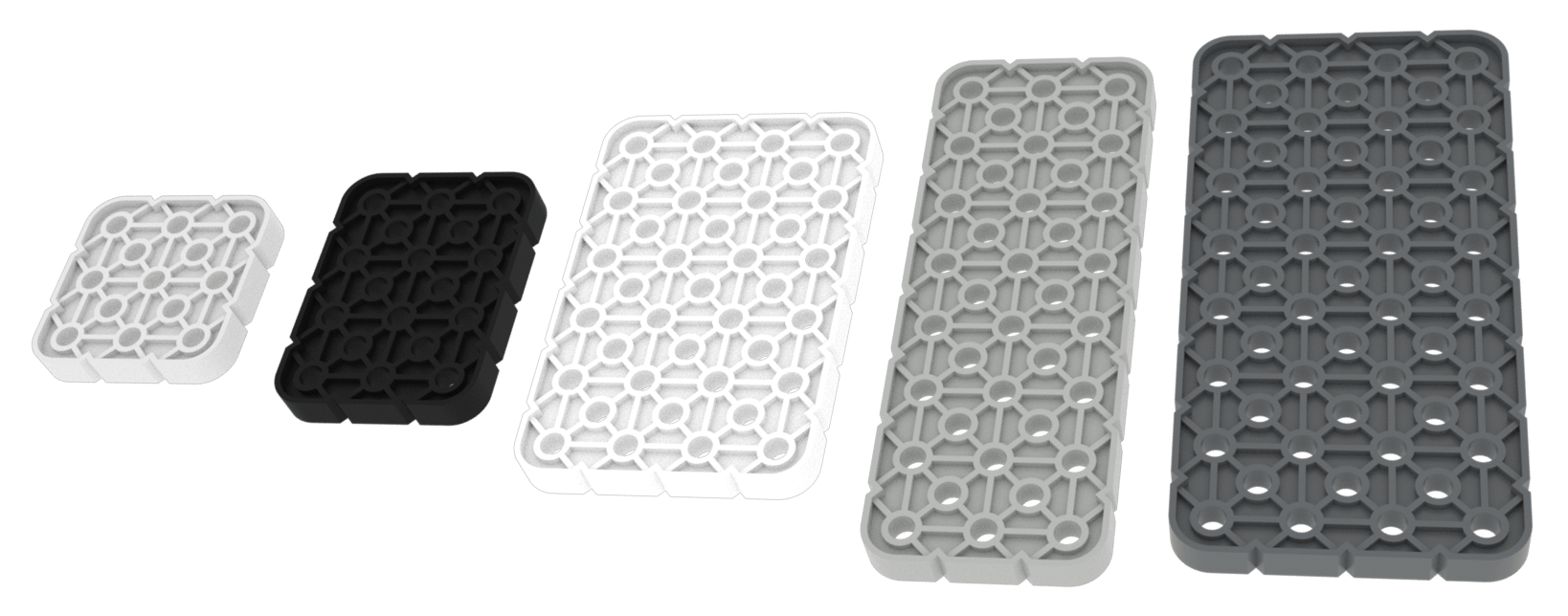

แผ่นมีความยาวต่างกันห้าแบบ ความยาวที่แตกต่างกันจะถูกระบุด้วยสี

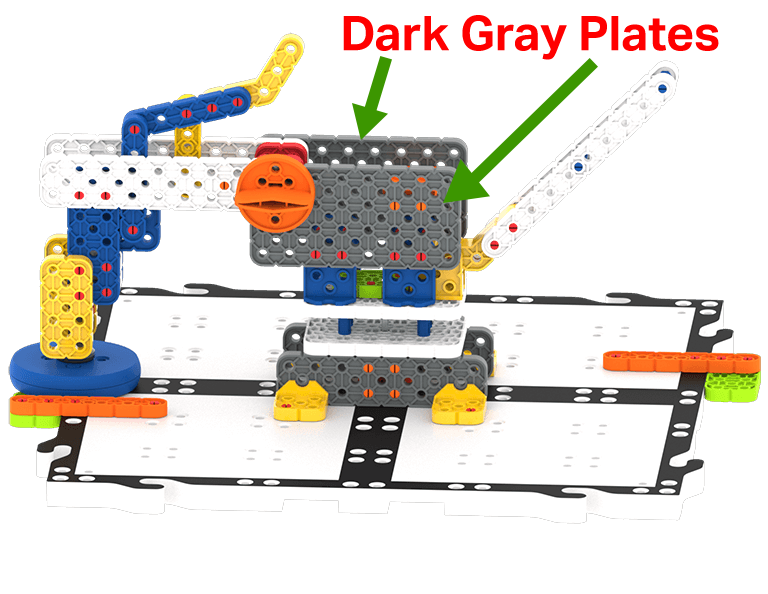

เพลตมีประโยชน์มากในโครงการก่อสร้างเนื่องจากมีรูหลายรูสำหรับเชื่อมต่อส่วนอื่นๆ ตัวอย่างเช่น ในโครงการ Robot Arm แผ่นสีเทาเข้มสองแผ่นมีช่องมากมายสำหรับยึดชิ้นส่วนอื่นๆ

Beams, Angle Beams, Large Beams และ Plates เป็นส่วนต่างๆ ของระบบ VEX GO ที่จะช่วยให้คุณนำโครงการของคุณจากจินตนาการมาสู่ความเป็นจริงได้
