การติดตั้ง Intel Dual Band Wi-Fi และเสาอากาศสำหรับ VEX AI – ห้องสมุด VEX

ก่อนที่ Jetson จะสามารถทำงานได้อย่างถูกต้อง จำเป็นต้องติดตั้ง Intel Dual Band Wi-Fi และเสาอากาศก่อน

อะไหล่ที่จำเป็น

แผนผังแสดงส่วนประกอบทั้งหมดที่มีอยู่ในระบบ VEX AI ซึ่งประกอบด้วยส่วนประกอบที่จำเป็นสำหรับการประกอบและการกำหนดค่าในระบบหุ่นยนต์ V5

ชิ้นส่วนที่จำเป็นสำหรับการประกอบมีดังนี้:

เจ็ตสัน
อินเทลดูอัลแบนด์ไวไฟ
2x เสาอากาศ

ถอดโมดูล Jetson Nano

ภาพที่แสดงกระบวนการถอดพัดลมออกจากหุ่นยนต์ VEX AI รวมถึงขั้นตอนต่างๆ ที่เกี่ยวข้องกับการตั้งค่าระบบ VEX AI

ถอดปลั๊กพัดลมออกหากต่ออยู่กับโมดูล Jetson Nano แล้วถอดออก หากถอดพัดลมออกแล้ว ให้ดำเนินการขั้นตอนที่ 2

แผนผังของฮีตซิงก์แบบสกรูสองตัวพร้อมส่วนประกอบที่มีป้ายกำกับ แสดงการตั้งค่าสำหรับแอปพลิเคชัน VEX AI

ถอดสกรูสองตัวที่ยึด Jetson Nano Module เข้ากับ Carrier Board

คลิป VEX AI สองตัววางเคียงข้างกัน แสดงให้เห็นการออกแบบและคุณสมบัติในการตั้งค่า VEX AI ในแอปพลิเคชันหุ่นยนต์

เมื่อถอดสกรูออกแล้ว ให้เปิดแท็บทั้งสองที่ยึด Jetson Nano Module ไว้ใน Carrier Board ทำได้โดยค่อยๆ ดึงแท็บในแนวนอนออกจากโมดูล Jetson Nano

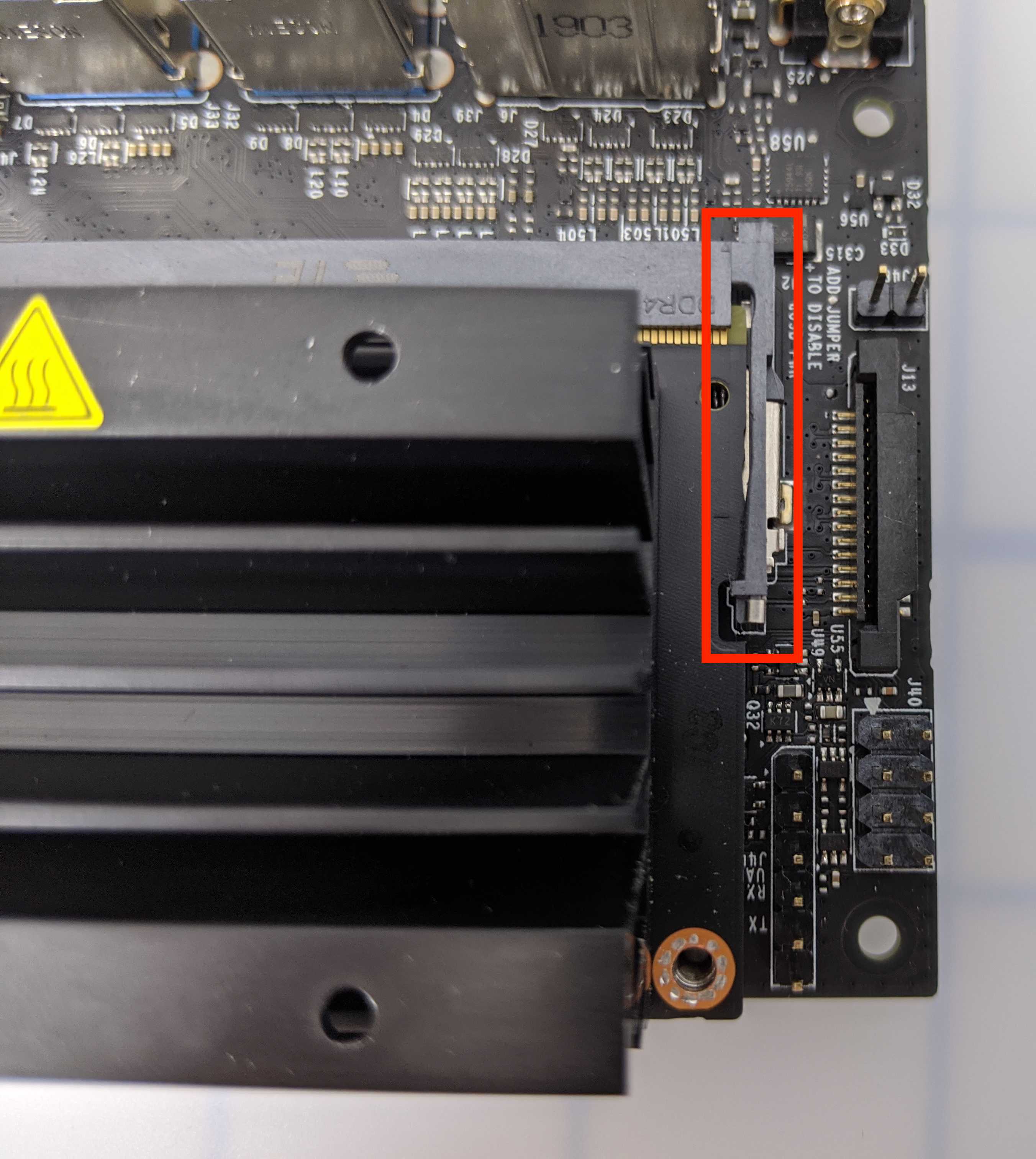

แผนภาพที่แสดงคลิปฮีทซิงค์ VEX AI พร้อมส่วนประกอบที่มีป้ายกำกับเพื่อการตั้งค่าที่เหมาะสมในระบบหุ่นยนต์ VEX V5

มีแท็บอยู่ที่แต่ละด้านของ Jetson Nano Module

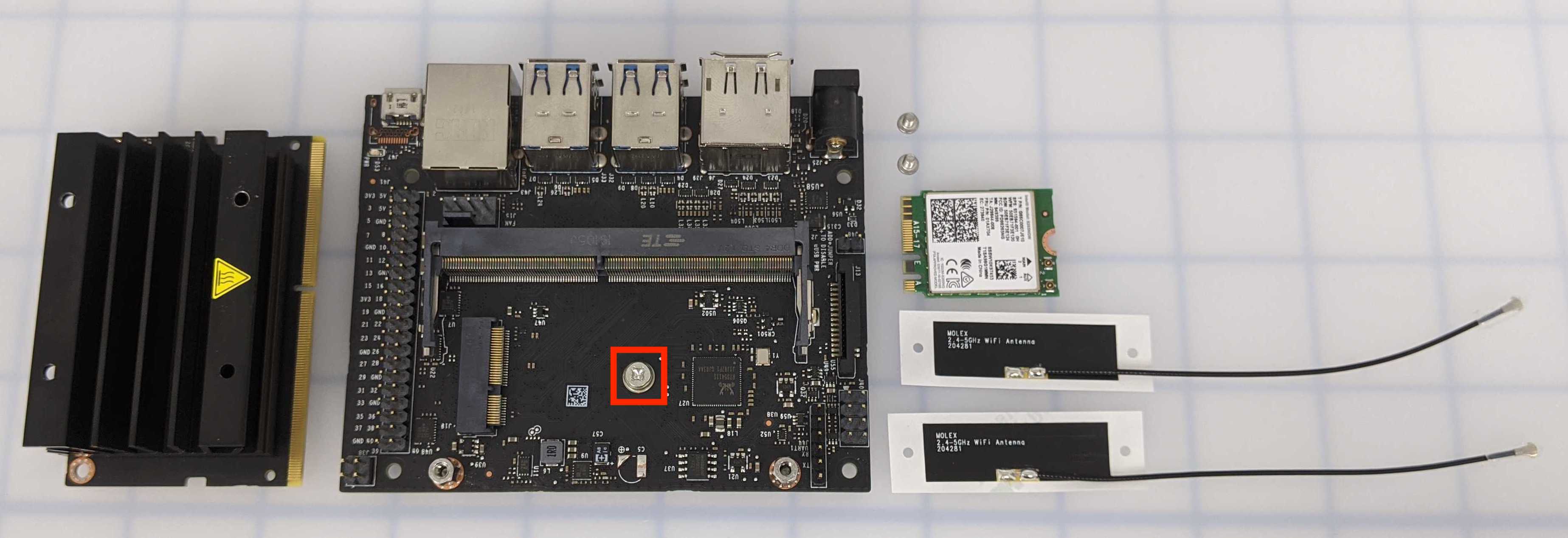

ภาพระยะใกล้ของฮีตซิงก์ VEX AI พร้อมคำอธิบายแบบขันสกรู แสดงให้เห็นกระบวนการตั้งค่า VEX AI ในคำอธิบายหมวดหมู่ V5

ค่อยๆ ดึง Jetson Nano Module ออกจาก Carrier Board โดยตรง สังเกตสกรูที่อยู่ตรงกลางของ Carrier Board

แผนภาพที่แสดงการถอดสกรูตรงกลางออกจากชุดหุ่นยนต์ VEX AI โดยเน้นที่สกรูตัวที่ต้องการถอดออกเพื่อการตั้งค่าที่เหมาะสม

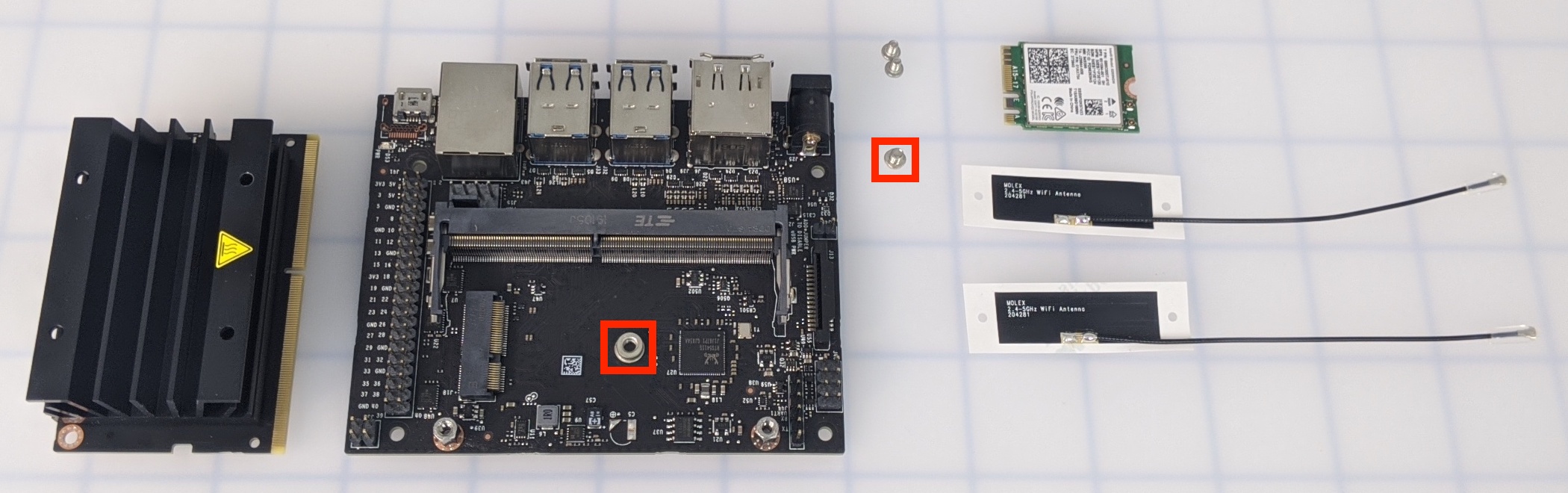

ถอดสกรูที่อยู่ตรงกลางของ Carrier Board ออก

แนบเสาอากาศ

ภาพตัดปะที่สาธิตการถอดฝาครอบพลาสติกออกจากส่วนประกอบ VEX AI พร้อมคำแนะนำทีละขั้นตอนในการตั้งค่า VEX AI ในหมวดหมู่ V5

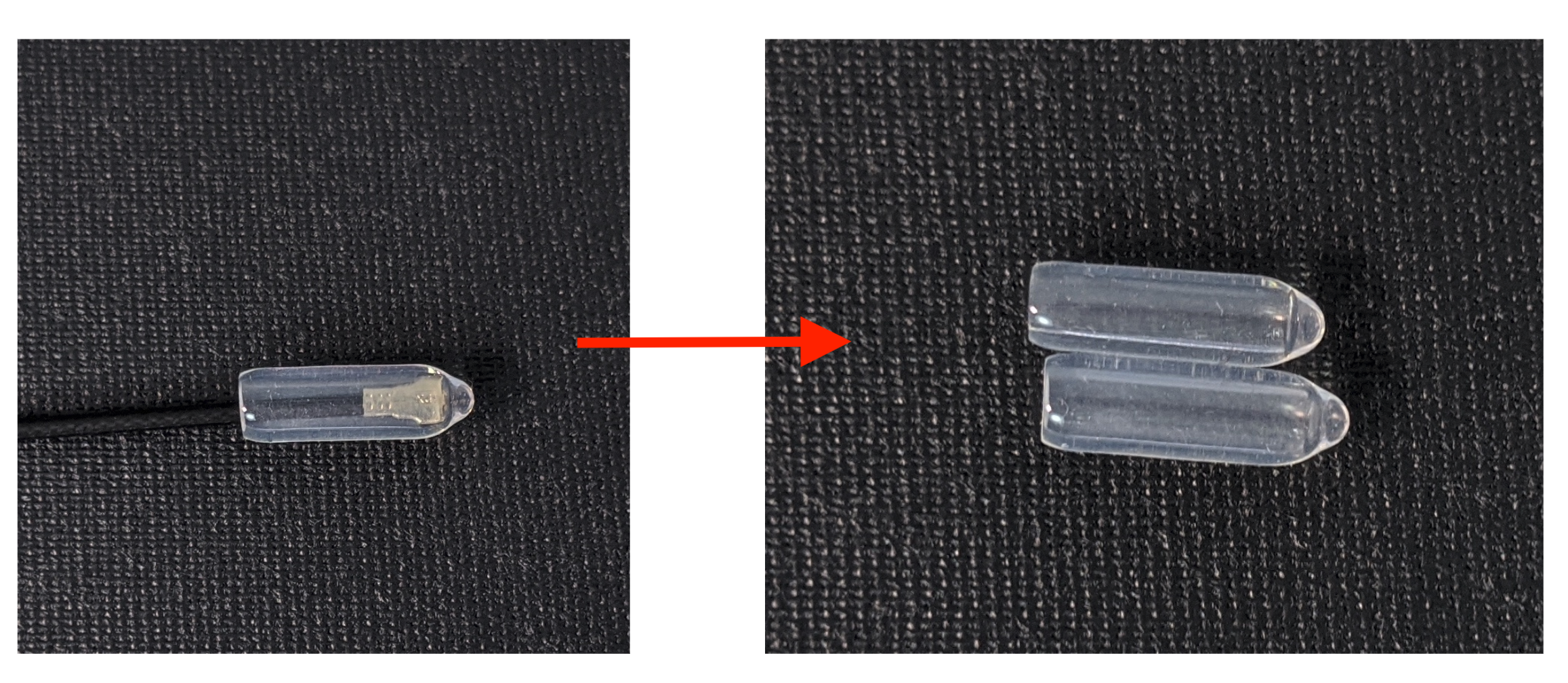

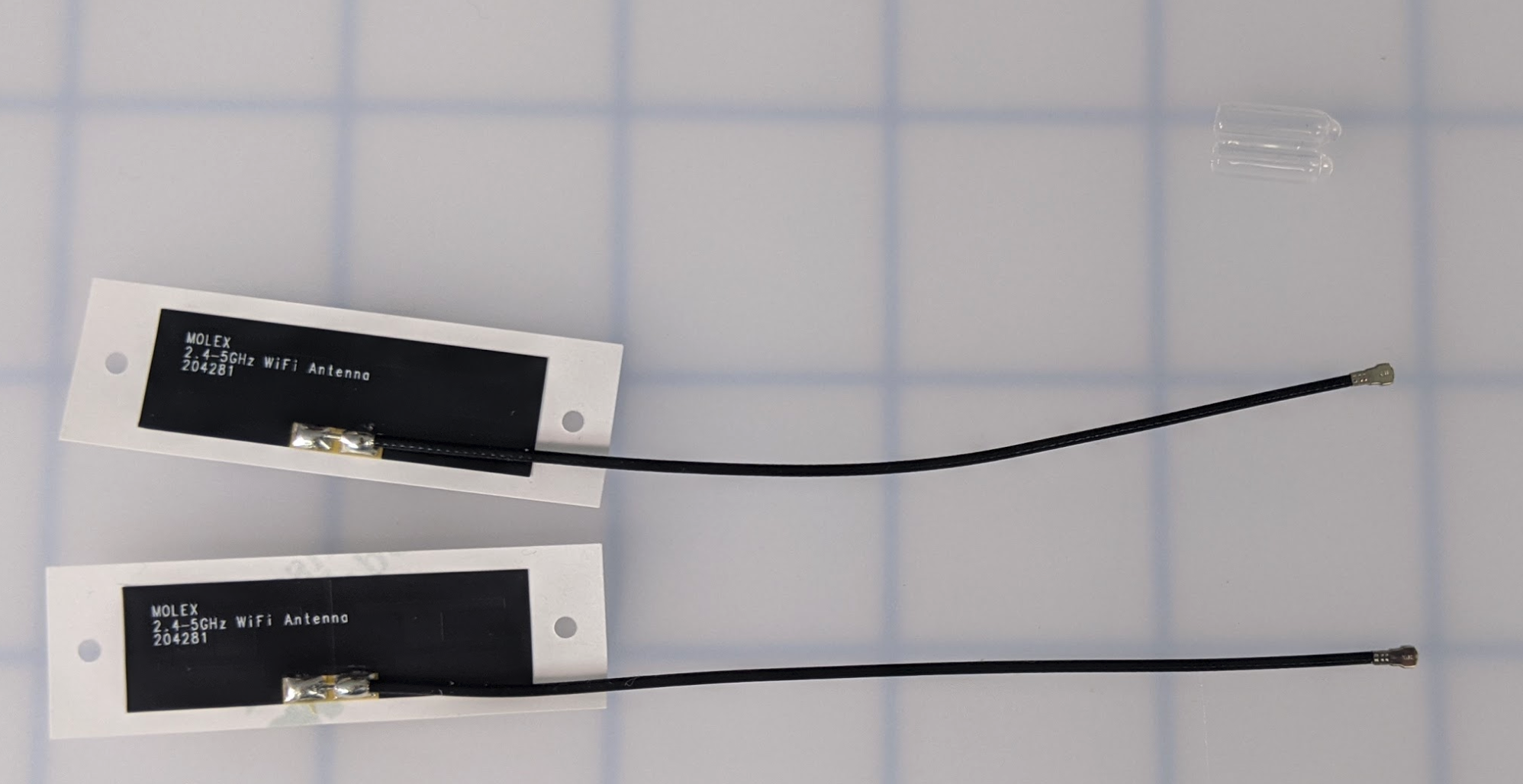

ถอดฝาพลาสติกออกจากเสาอากาศ

รูปภาพแสดงการตั้งค่า VEX AI โดยถอดฝาครอบทั้งหมดออก โดยเน้นที่ส่วนประกอบภายในและการกำหนดค่าของระบบหุ่นยนต์ VEX

ตรวจสอบให้แน่ใจว่าได้ถอดพลาสติกคลุมออกจากเสาอากาศทั้งสองแล้ว

มุมมองแบบใกล้ชิดของการตั้งค่าหุ่นยนต์ VEX AI ซึ่งประกอบด้วยส่วนประกอบและสายไฟต่างๆ แสดงให้เห็นกระบวนการกำหนดค่าสำหรับหุ่นยนต์ VEX ในบริบทของคำอธิบายหมวดหมู่ V5 และการตั้งค่า VEX AI

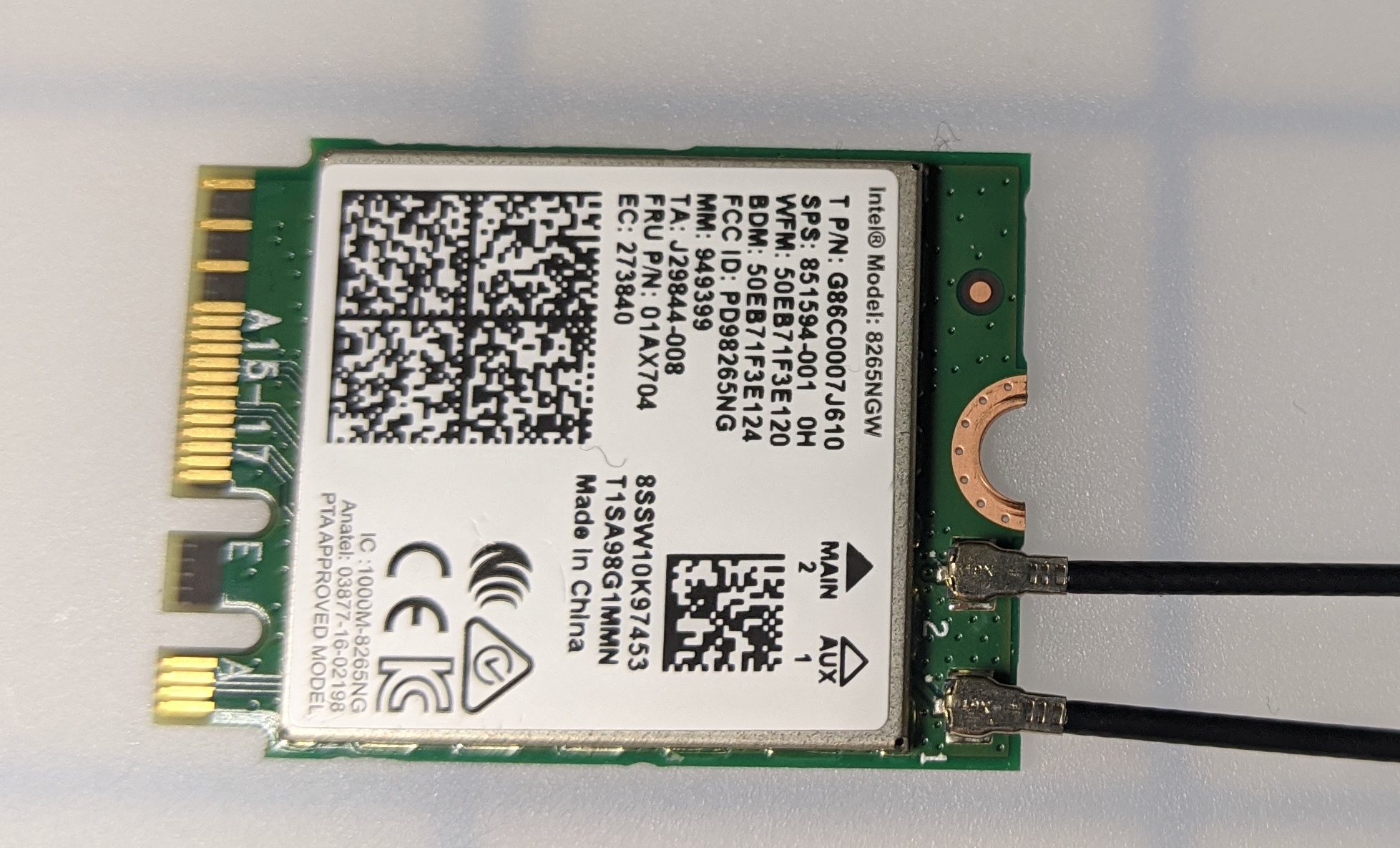

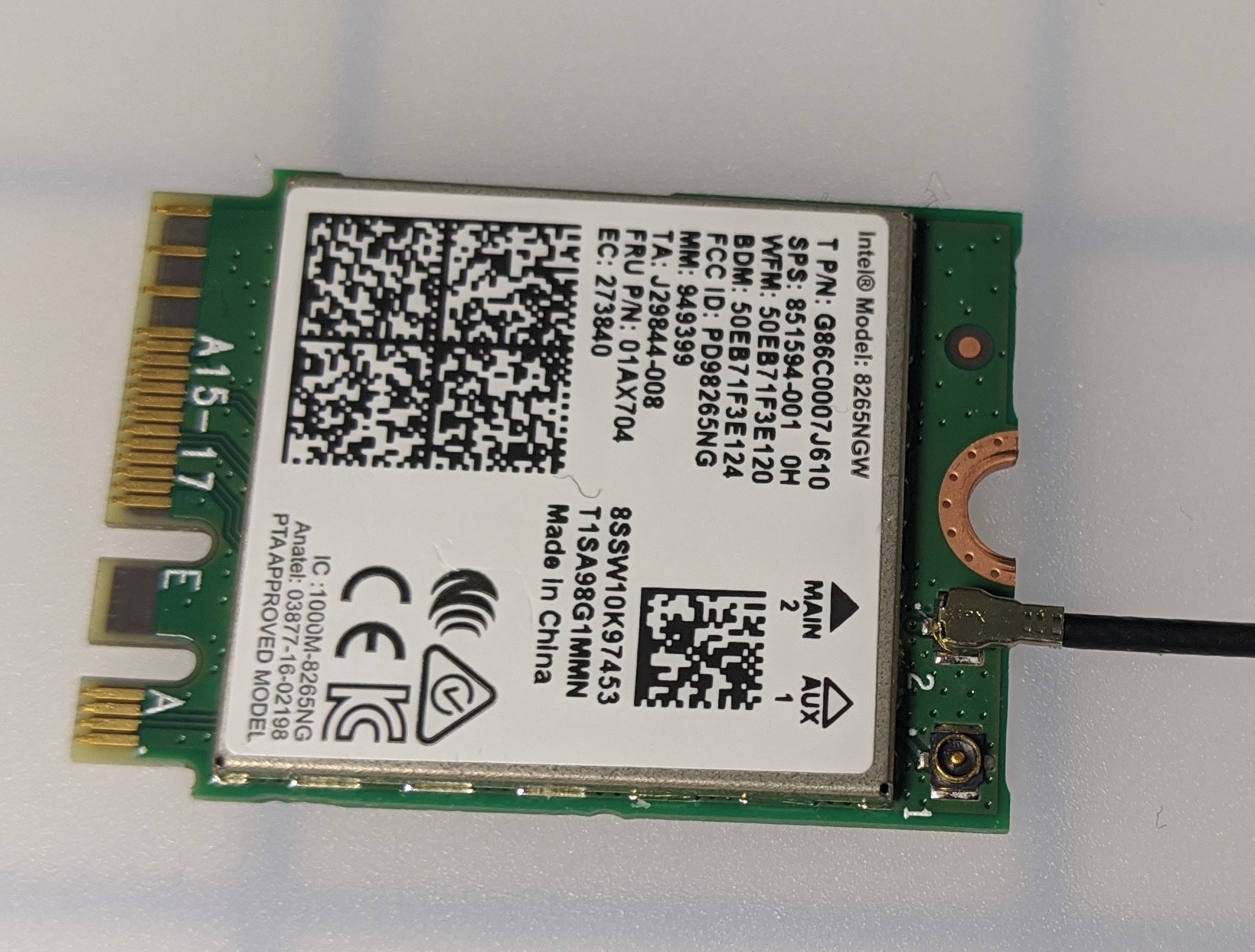

ต่อเสาอากาศหนึ่งอันเข้ากับ Intel Dual Band Wi-Fi ตรวจสอบให้แน่ใจว่าได้ออกแรงกดเบาๆ เนื่องจากชิ้นส่วนมีความบอบบาง เสียง 'คลิก' จะช่วยให้แน่ใจว่าได้ต่อเสาอากาศจนสุดแล้ว

หมายเหตุ: หากจำเป็นต้องใช้แรงกดมากขึ้นเพื่อยึดเสาอากาศ ให้ใช้ยางลบดินสอหรือวัตถุขนาดเล็กอื่นๆ เพื่อเพิ่มแรงกด ไม่แนะนำให้ใช้โลหะในการออกแรงกด

ภาพระยะใกล้ของการตั้งค่า VEX AI ซึ่งประกอบด้วยส่วนประกอบและสายไฟต่างๆ แสดงให้เห็นกระบวนการกำหนดค่าสำหรับหุ่นยนต์ VEX ในบริบทของคำอธิบายหมวดหมู่ V5

ติดเสาอากาศตัวที่สองตามขั้นตอนเดียวกันในขั้นตอนก่อนหน้า

รูปภาพแสดงขั้นตอนการตั้งค่า VEX AI ซึ่งประกอบด้วยชุดหุ่นยนต์ VEX ที่มีส่วนประกอบต่างๆ จัดเรียงอยู่บนโต๊ะ แสดงให้เห็นขั้นตอนการกำหนดค่าสำหรับการผสานรวม AI ที่มีประสิทธิภาพ

ตรวจสอบให้แน่ใจว่าเสาอากาศทั้งสองได้ต่อเข้ากับ Intel Dual Band Wi-Fi อย่างแน่นหนา เลือก Intel Dual Band Wi-Fi เพื่อให้แน่ใจว่าเสาอากาศทั้งสองมีความปลอดภัยและไม่มีเสาอากาศหลุดเลย

ภาพระยะใกล้ของการตั้งค่าหุ่นยนต์ VEX AI โดยแสดงให้เห็นส่วนประกอบและสายไฟที่จำเป็นสำหรับการกำหนดค่า รูปภาพเป็นส่วนหนึ่งของคำอธิบายหมวดหมู่ V5 ในส่วนการตั้งค่า VEX AI

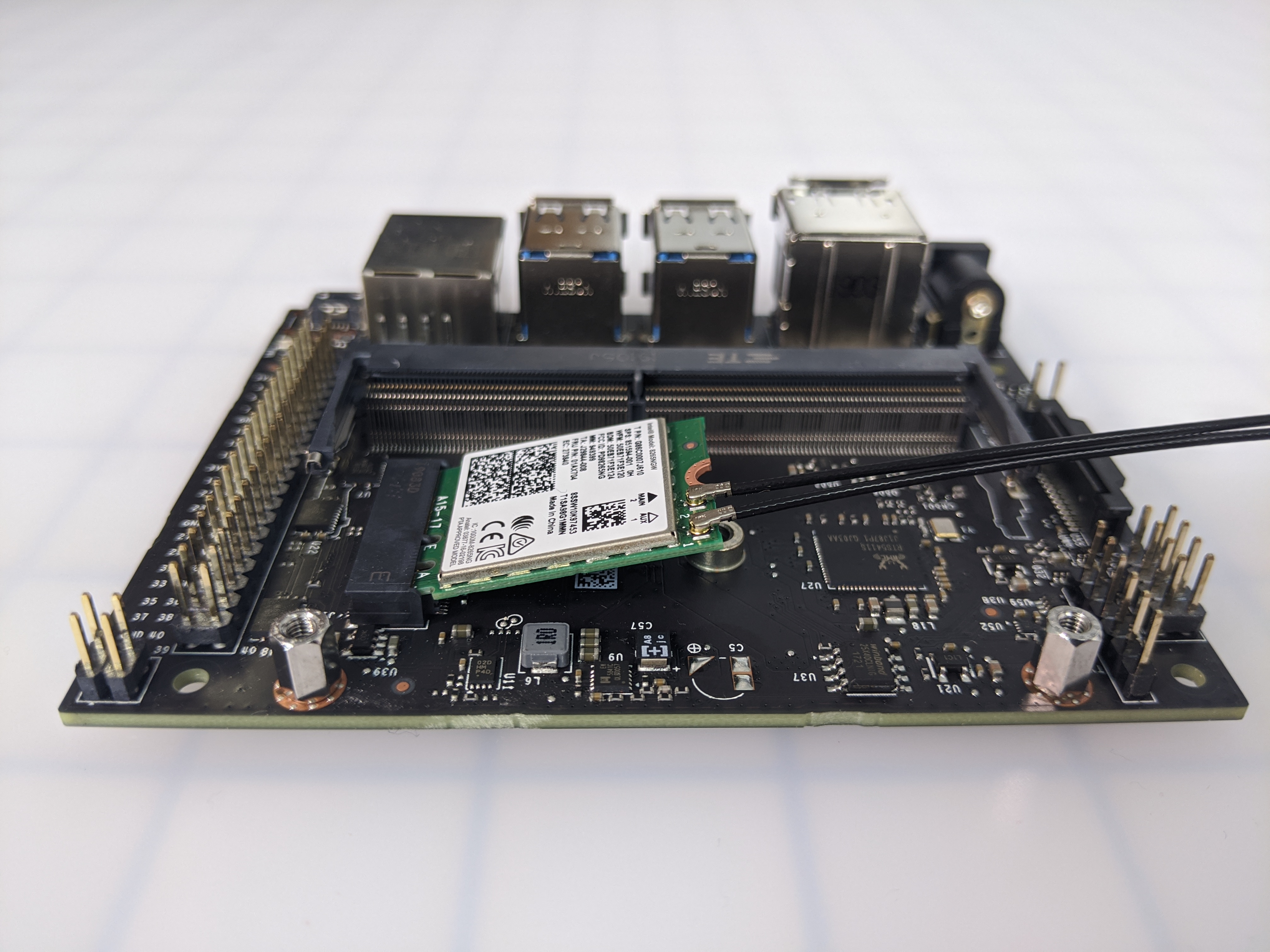

วาง Intel Dual Band Wi-Fi ไว้ใน Carrier Board โดยทำมุม

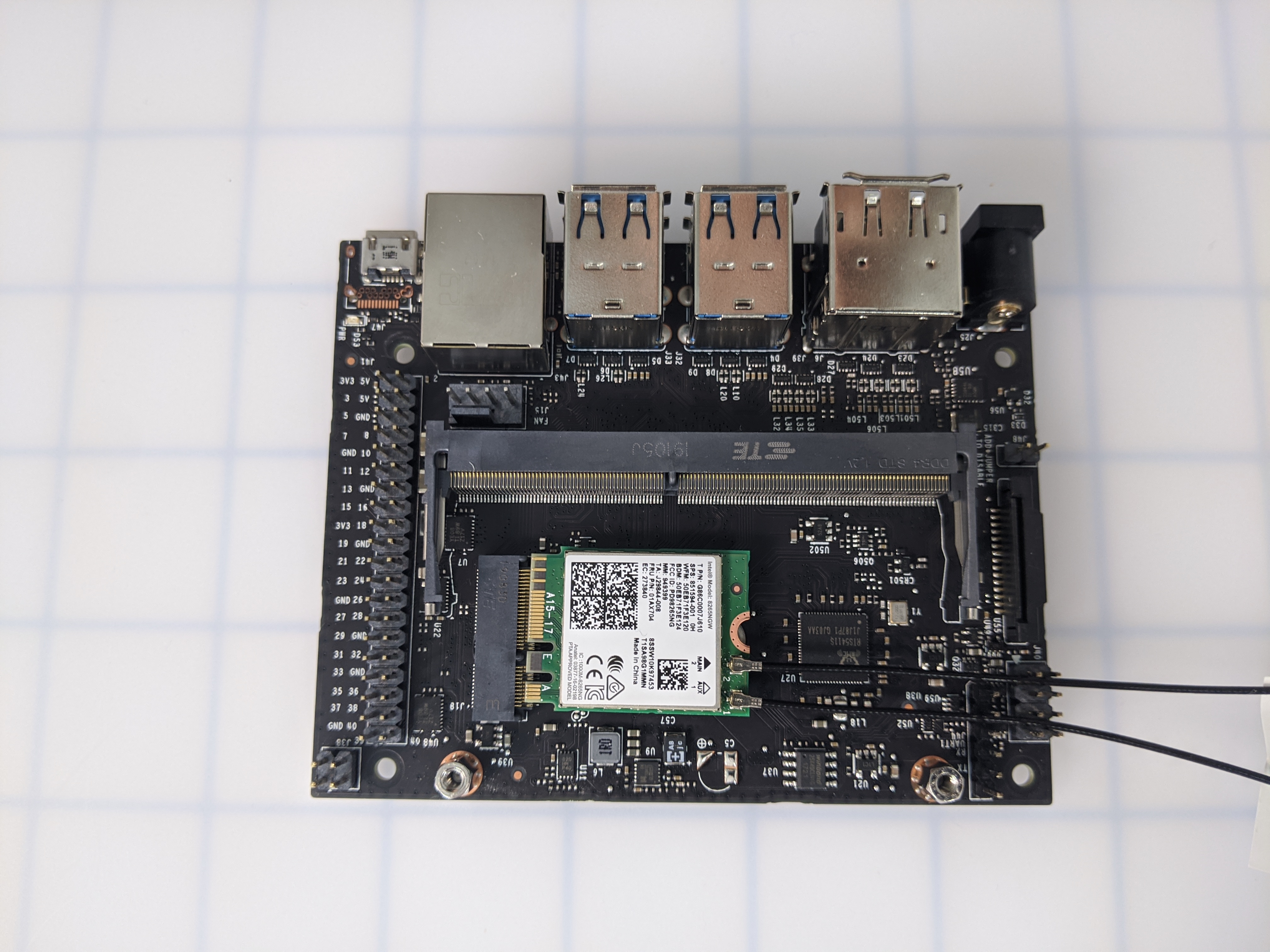

มุมมองแบบใกล้ชิดของการตั้งค่าหุ่นยนต์ VEX AI แสดงให้เห็นส่วนประกอบและสายไฟที่จำเป็นสำหรับการกำหนดค่าในสภาพแวดล้อมหุ่นยนต์ แสดงให้เห็นกระบวนการในการตั้งค่า VEX AI เพื่อประสิทธิภาพที่เหมาะสมที่สุด

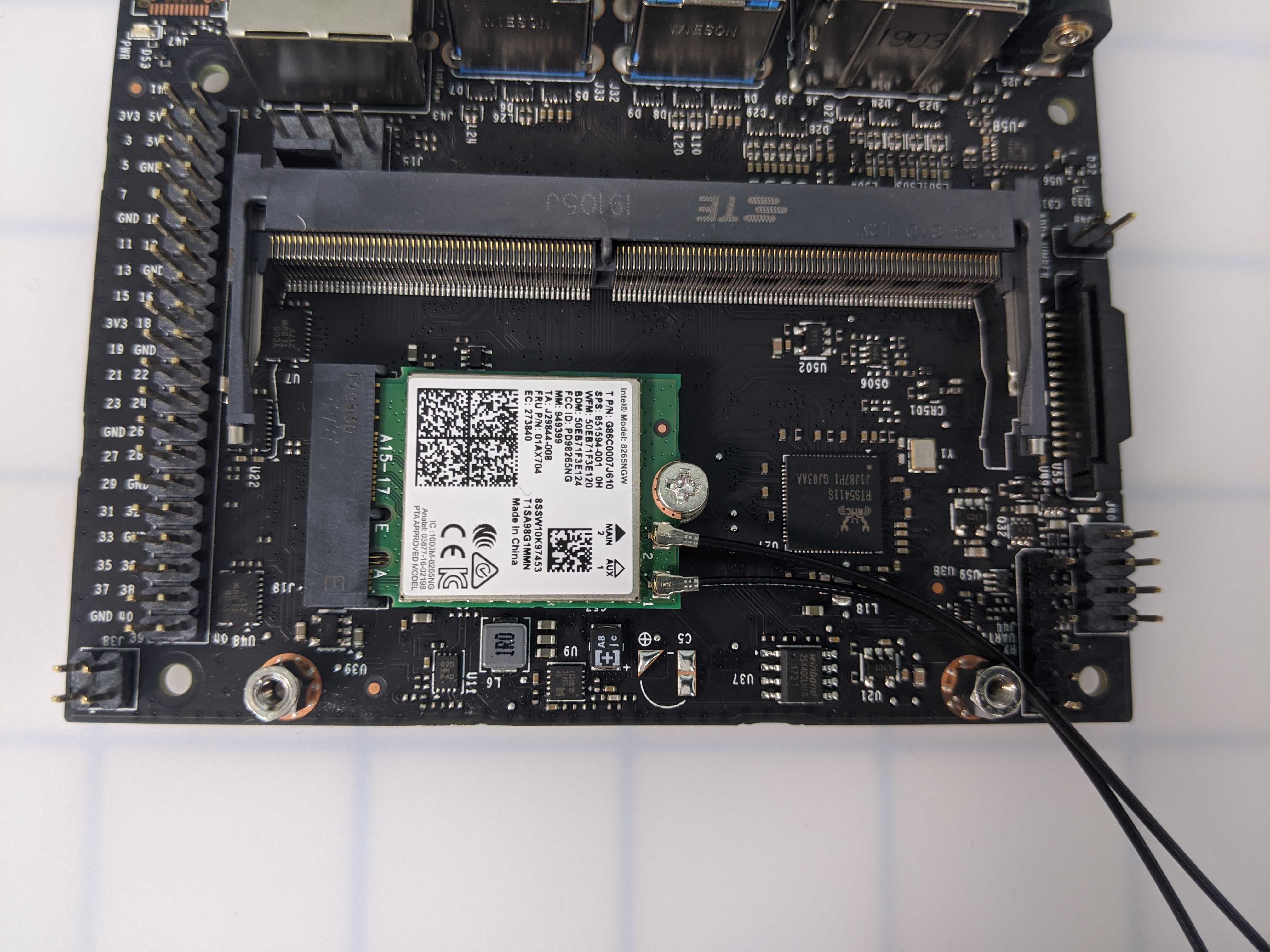

มันจะยังคงทำมุมขึ้นเล็กน้อยจนกว่าจะใช้สกรูยึดมันให้อยู่กับที่

ภาพระยะใกล้ของสกรูที่ติดตั้งอยู่บนแผงวงจร แสดงให้เห็นส่วนประกอบที่ใช้ในการตั้งค่า VEX AI สำหรับหุ่นยนต์

ขันสกรูให้แน่นเพื่อยึด Intel Dual Band Wi-Fi ให้เข้าที่ ตรวจสอบให้แน่ใจว่าไม่ได้ขันสกรูแน่นเกินไปเพื่อหลีกเลี่ยงการหลุดลอก

ติดตั้ง Jetson Nano Module อีกครั้ง

ไดอะแกรมของรูระบายความร้อนพร้อมคำอธิบายสำหรับการตั้งค่า VEX AI แสดงให้เห็นตำแหน่งและขนาดของรูเพื่อการระบายความร้อนที่เหมาะสมที่สุดในฮาร์ดแวร์หุ่นยนต์ VEX

วางโมดูล Jetson Nano กลับมาบนบอร์ด Carrier ในมุมหนึ่ง กดลงเล็กน้อยเพื่อให้รูสกรูเรียบเสมอกัน

ภาพระยะใกล้ของสกรูขั้นสุดท้ายที่ถูกติดตั้งในระบบ VEX AI แสดงให้เห็นกระบวนการประกอบส่วนประกอบหุ่นยนต์ V5

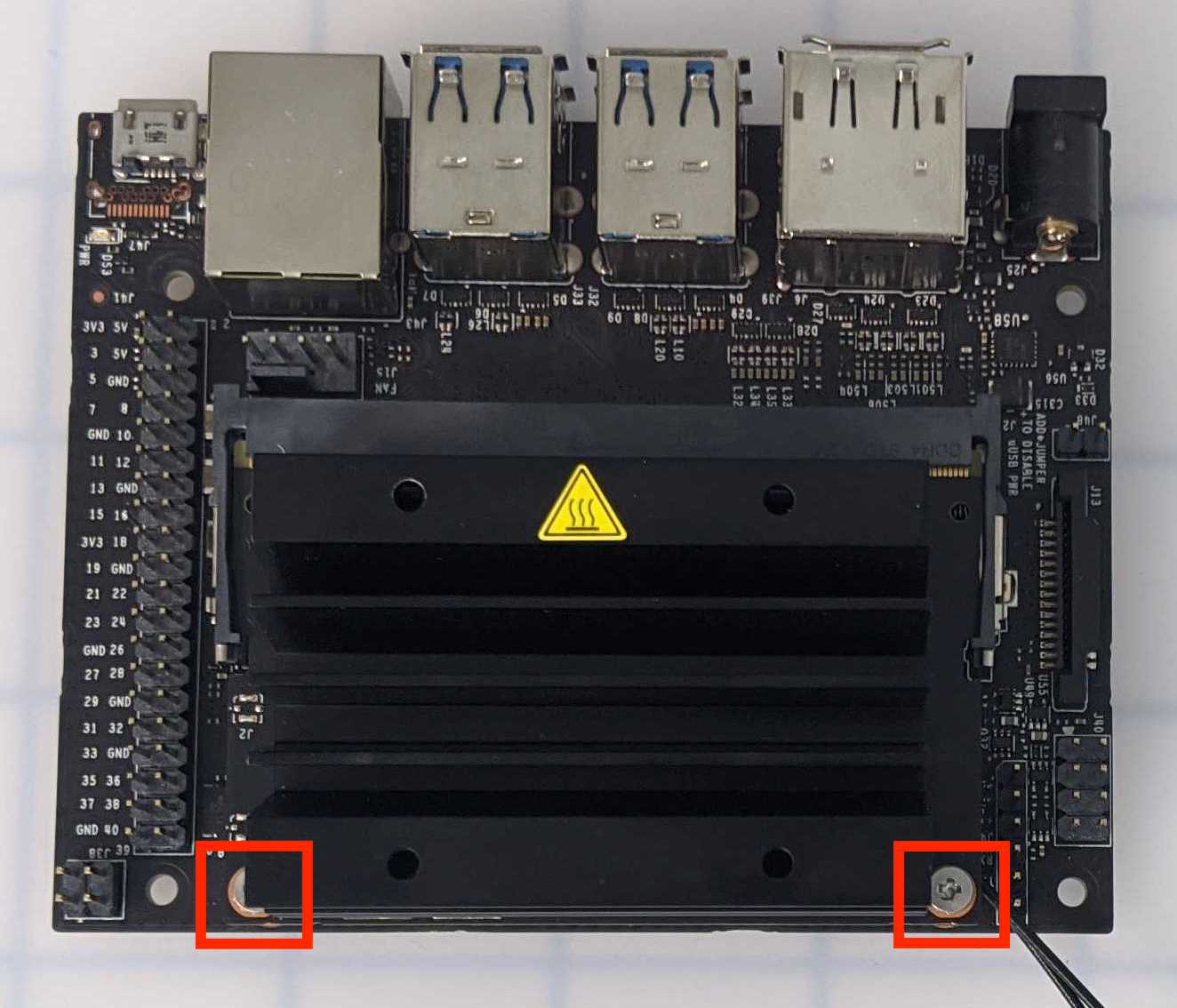

ขันสกรูสองตัวกลับเข้าไปใน Jetson Nano Module เพื่อติดเข้ากับ Carrier Board ตรวจสอบให้แน่ใจว่าไม่ได้ขันสกรูให้แน่นจนเกินไปเพื่อหลีกเลี่ยงการหลุดลอก

แผนภาพแสดงกระบวนการตั้งค่าสำหรับการกำหนดค่า Wi-Fi VEX AI พร้อมด้วยส่วนประกอบที่มีป้ายกำกับและขั้นตอนการเชื่อมต่อสำหรับการเชื่อมต่อเครือข่ายที่เหมาะสมที่สุด

ตอนนี้มีการติดตั้ง Intel Dual Band Wi-Fi และเสาอากาศแล้ว
