การใช้สวิตช์ช่วยให้คุณทำให้ระบบ VEX GO มีชีวิตชีวาโดยไม่ต้องเขียนโปรแกรม

การใช้สวิตช์ที่มีมอเตอร์

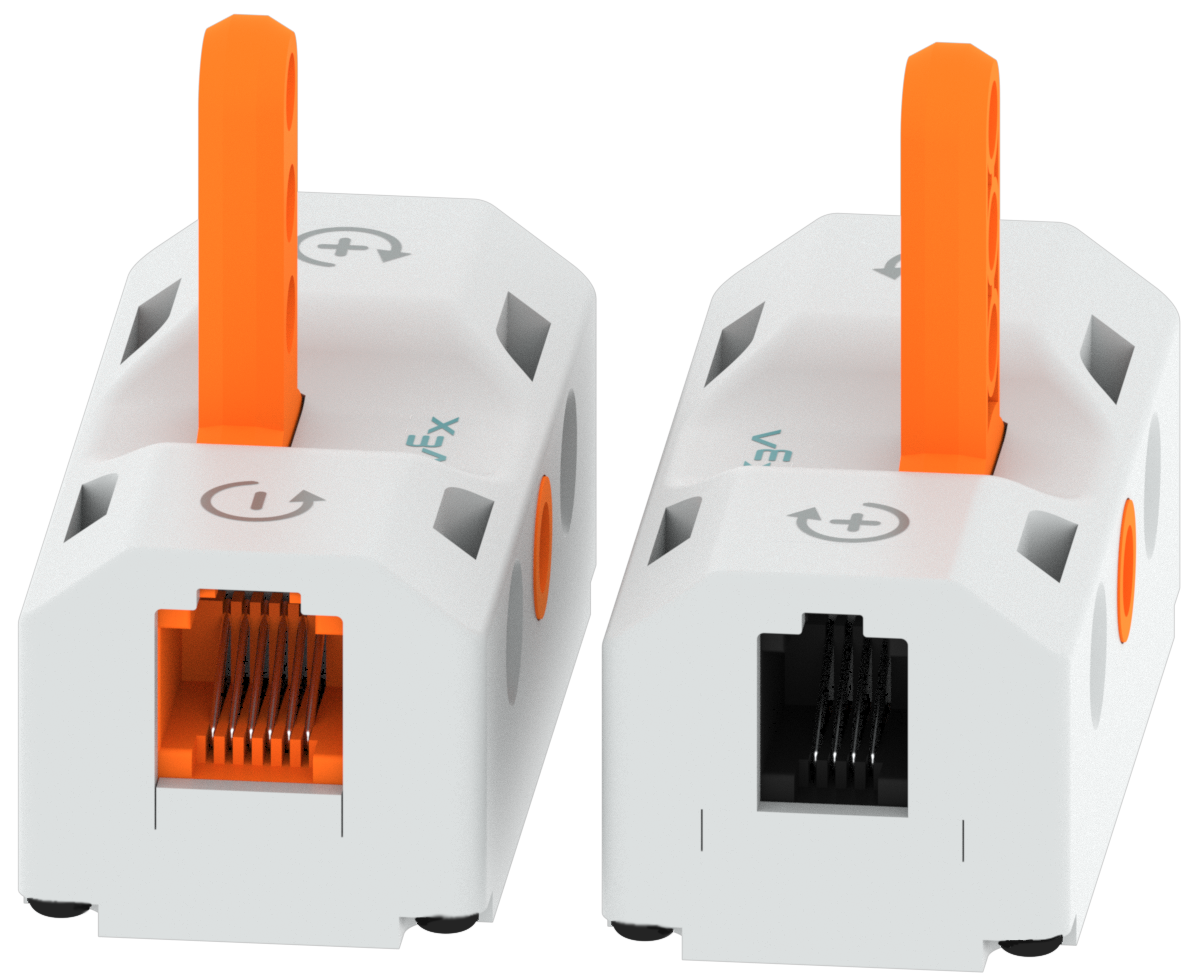

แสดงชิ้นส่วนสวิตช์ทั้งสองด้านเพื่อแสดงให้เห็นว่ามีพอร์ตอยู่ที่แต่ละด้าน พอร์ตสมาร์ทไม่มีสีและมีขนาดเล็กลง ในขณะที่พอร์ตแบตเตอรี่มีสีส้มและมีขนาดใหญ่กว่า

การใช้มอเตอร์กับสวิตช์ช่วยให้คุณควบคุมมอเตอร์ได้โดยไม่จำเป็นต้องตั้งโปรแกรม

บนสวิตช์มีสองพอร์ต พอร์ตอัจฉริยะสำหรับเชื่อมต่อมอเตอร์หรือกันชน LED และพอร์ตแบตเตอรี่สีส้มเพื่อเชื่อมต่อแบตเตอรี่

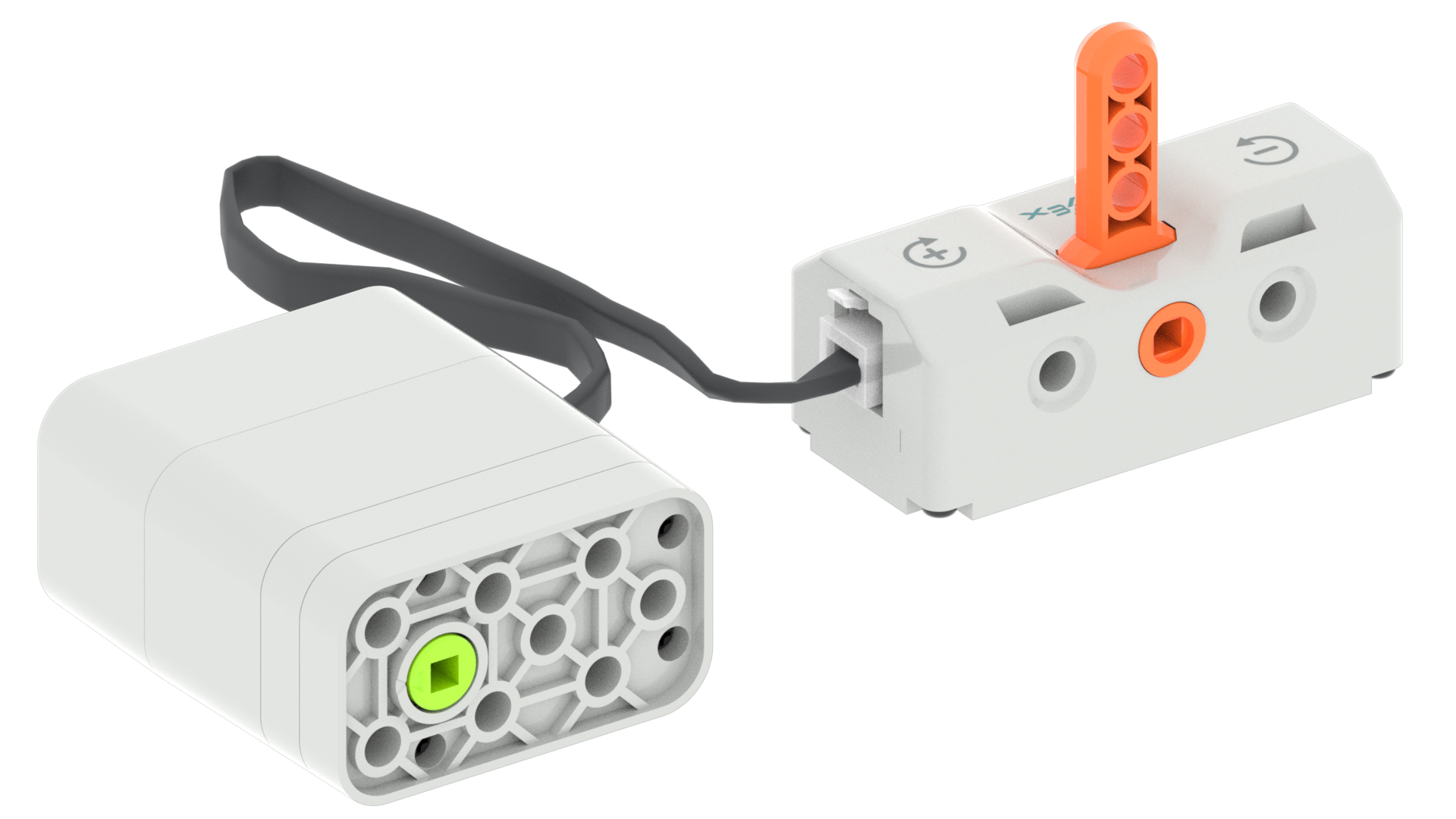

มอเตอร์พร้อมสายเคเบิลเสียบเข้ากับพอร์ตอัจฉริยะของสวิตช์

เชื่อมต่อมอเตอร์เข้ากับสวิตช์โดยเสียบสายเคเบิลมอเตอร์เข้ากับพอร์ตอัจฉริยะบนสวิตช์

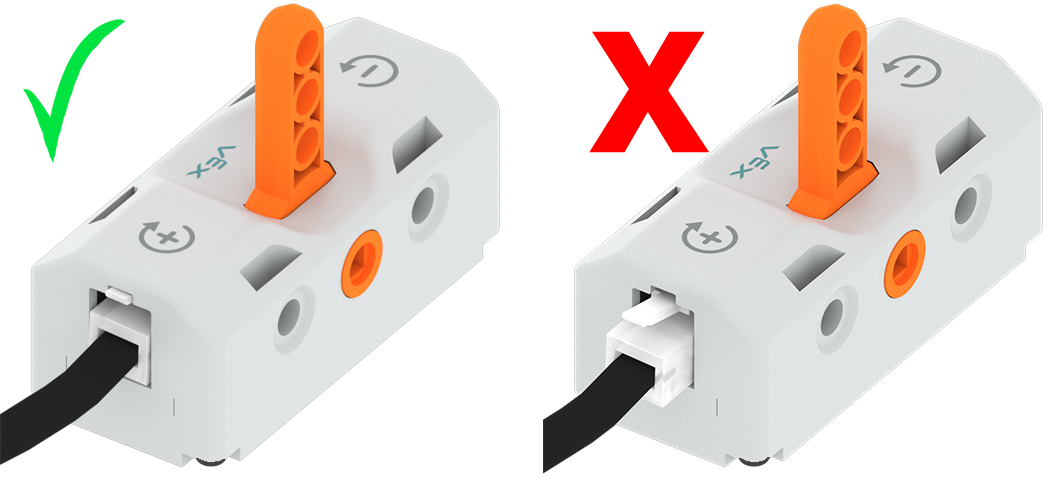

แผนผังสวิตช์ 2 ชิ้นพร้อมสายมอเตอร์เสียบเข้ากับพอร์ตสมาร์ท ทางด้านซ้าย สายมอเตอร์เสียบอยู่จนสุดและมีเครื่องหมายถูกสีเขียว ในขณะที่ทางด้านขวา สายมอเตอร์เสียบอยู่เพียงบางส่วนเท่านั้นและมีเครื่องหมาย X สีแดง

ตรวจสอบให้แน่ใจว่าได้เสียบสายมอเตอร์เข้ากับพอร์ตอัจฉริยะบนสวิตช์จนสุดแล้ว เสียง 'คลิก' จะช่วยให้แน่ใจว่าสายเคเบิลเข้าที่ Smart Port อย่างแน่นหนา

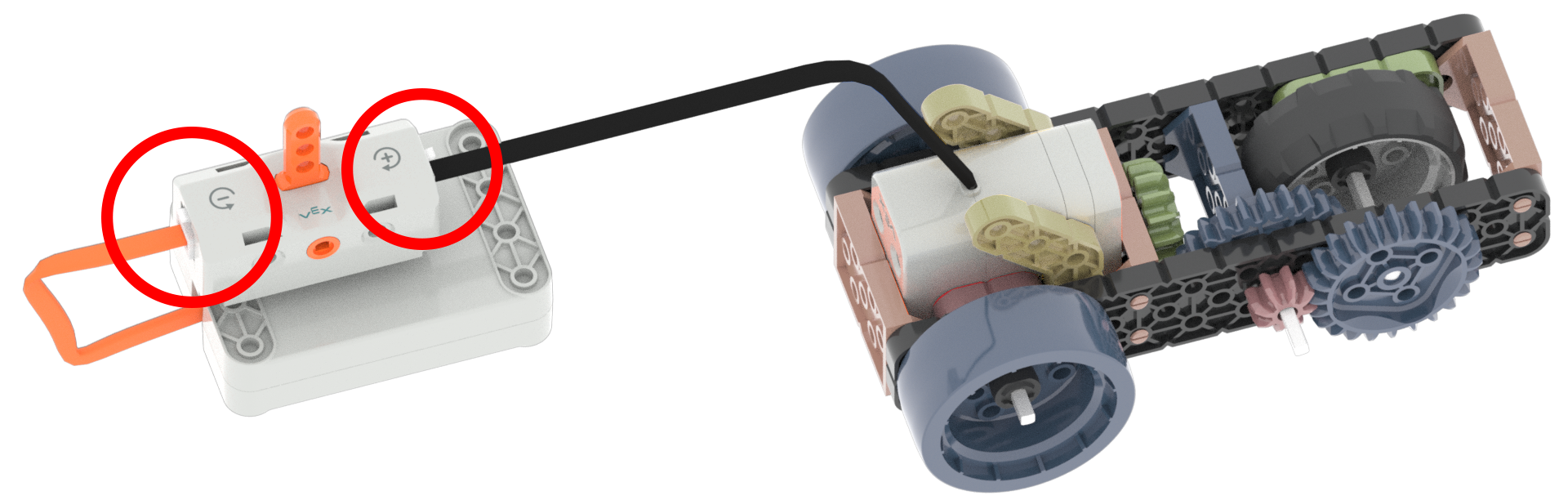

แผนผังของชิ้นส่วนสวิตช์พร้อมสายมอเตอร์และสายแบตเตอรี่เสียบอยู่ในพอร์ตที่เกี่ยวข้อง พอร์ตที่ใช้จะถูกเน้นด้วยวงกลมสีแดง

หากต้องการควบคุมมอเตอร์ด้วยสวิตช์ โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อมอเตอร์ และแบตเตอรี่ เข้ากับสวิตช์

มีการตั้งค่าสามแบบบนสวิตช์

สวิตช์ชิ้นนี้หมุนคันโยกไปที่ตำแหน่งเดินหน้าซึ่งมีเครื่องหมายบวกกำกับ

'+' : หมุนมอเตอร์ไปในทิศทางไปข้างหน้า

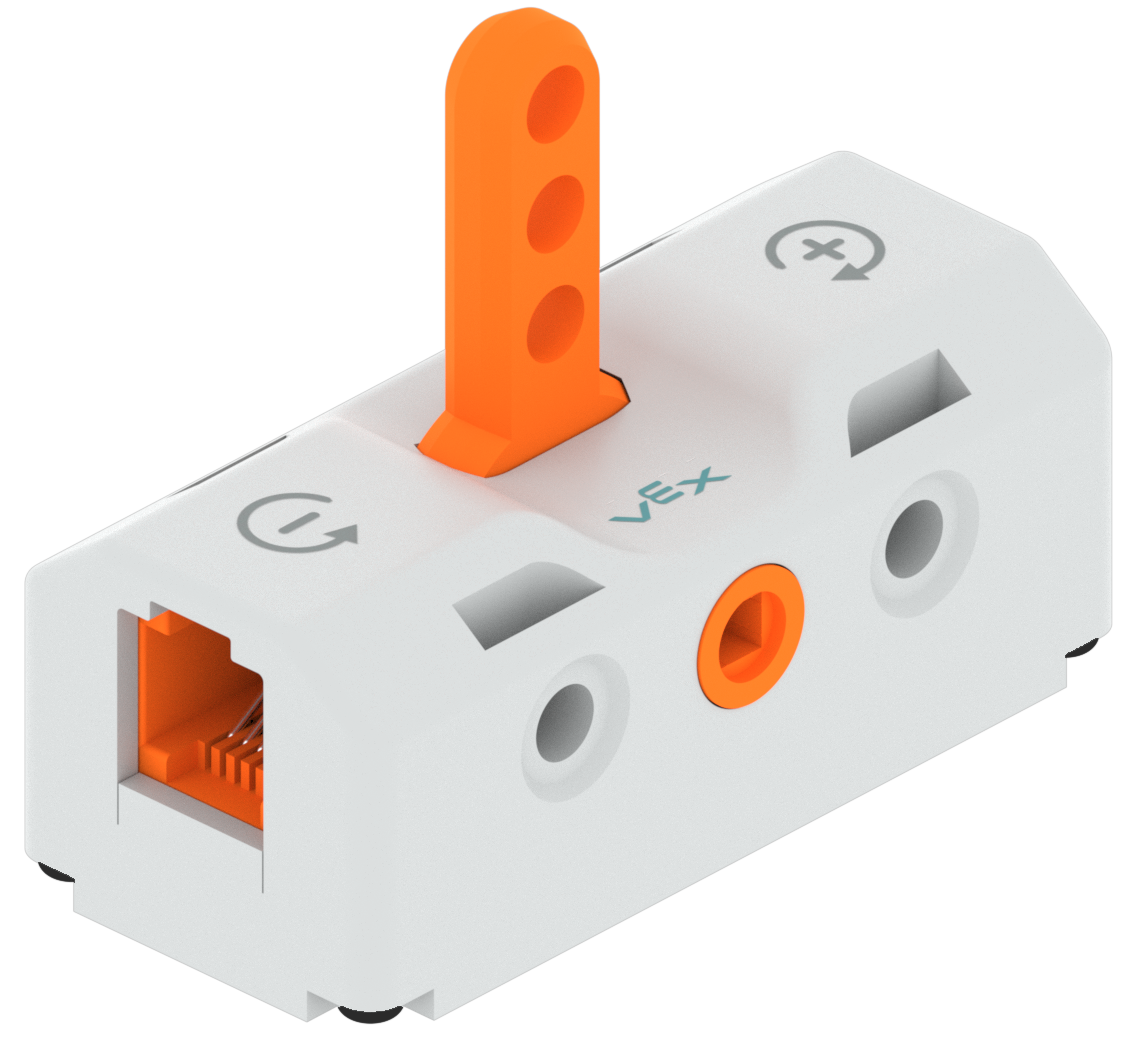

สวิตช์ชิ้นนี้หมุนคันโยกไปยังตำแหน่งที่เป็นกลางและชี้ขึ้นตรงๆ

เป็นกลาง: ปิดมอเตอร์

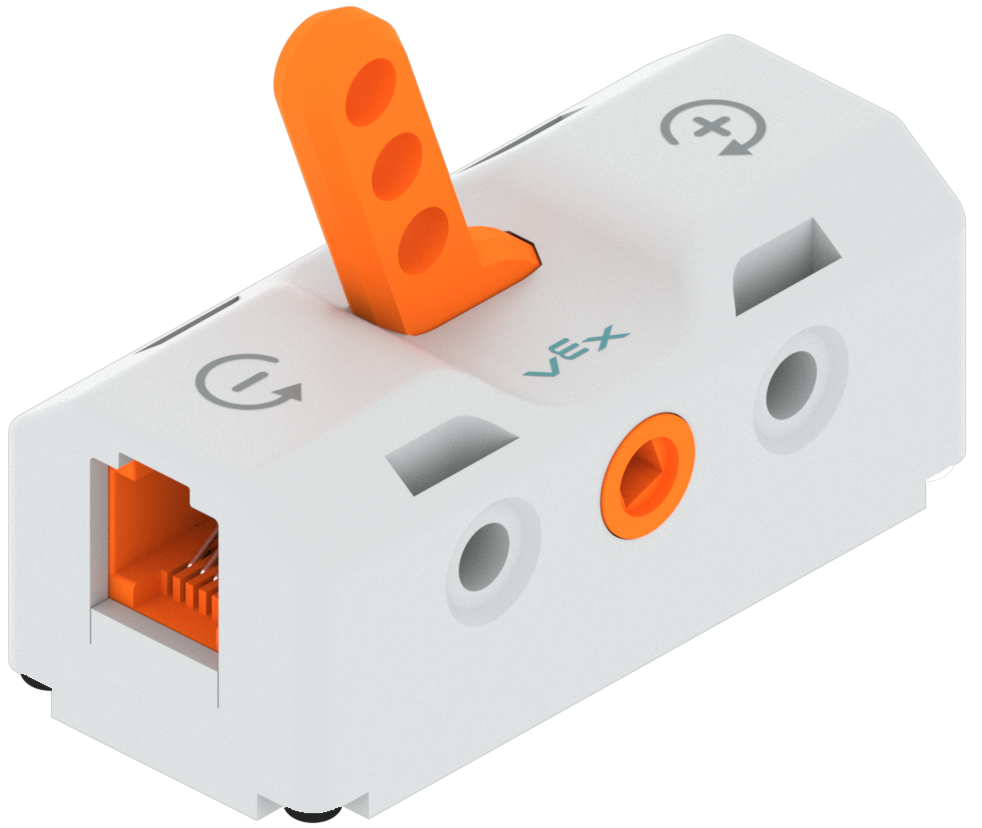

สวิตช์ชิ้นนี้หมุนคันโยกไปด้านหลังโดยตั้งตำแหน่งเป็นตำแหน่งกลับด้านซึ่งมีเครื่องหมายลบกำกับไว้

'-' : หมุนมอเตอร์ในทิศทางย้อนกลับ

ดูการตั้งค่าทั้งสามของสวิตช์ในแอนิเมชั่นนี้

ใช้สวิตช์พร้อมกันชน LED

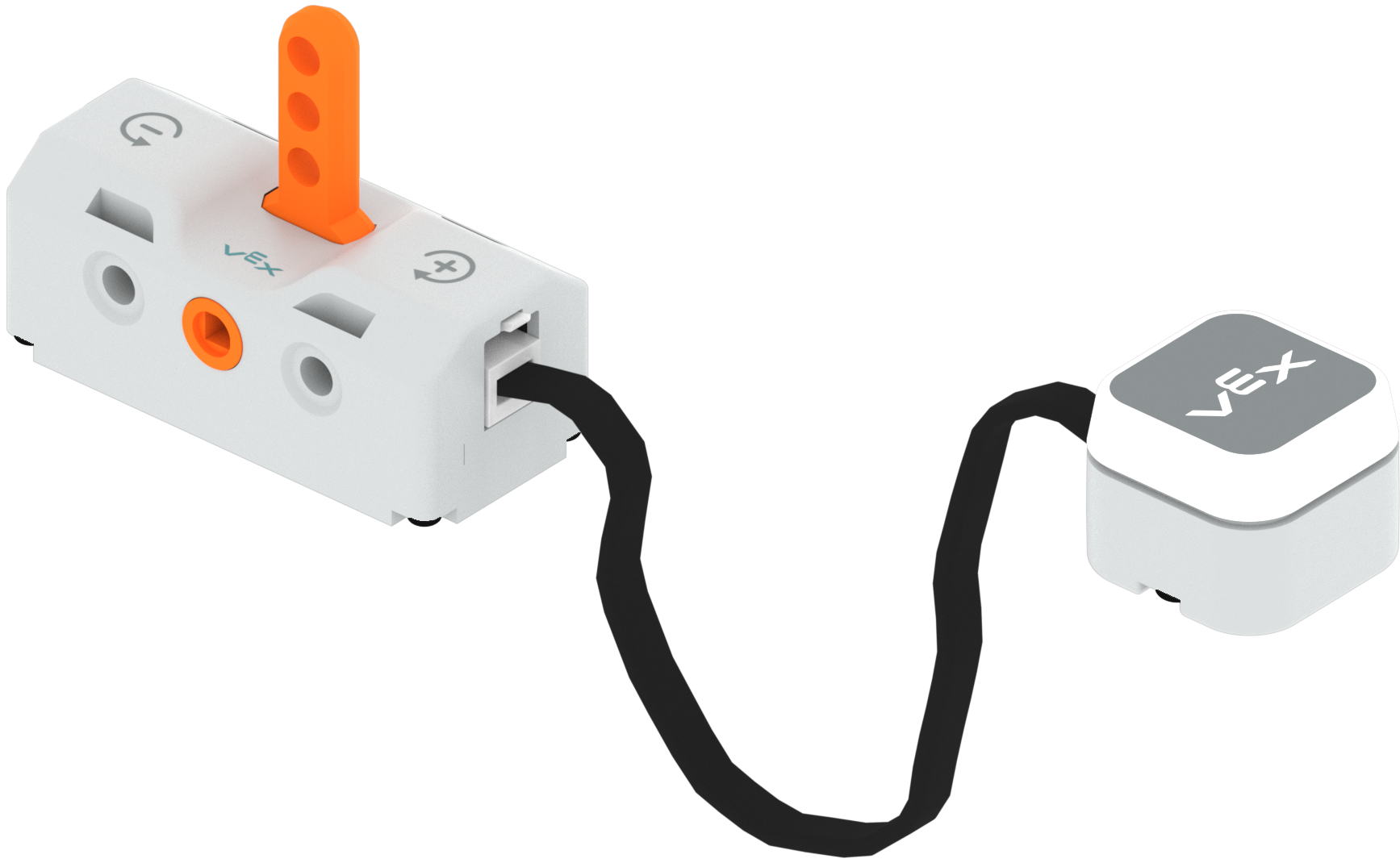

LED Bumper พร้อมสายเคเบิลเสียบเข้ากับพอร์ตอัจฉริยะของ Switch

เชื่อมต่อกันชน LED เข้ากับสวิตช์โดยเสียบสายกันชน LED เข้ากับพอร์ตอัจฉริยะบนสวิตช์

ไดอะแกรมของสวิตช์ 2 ชิ้นพร้อมสายไฟ LED ที่เสียบเข้ากับพอร์ตสมาร์ท ทางด้านซ้าย สาย LED Bumper Cable เสียบอยู่จนสุดและมีเครื่องหมายถูกสีเขียว ในขณะที่ทางด้านขวา สาย LED Bumper Cable เสียบอยู่เพียงบางส่วนและมีเครื่องหมาย X สีแดง

ตรวจสอบให้แน่ใจว่าเสียบสายกันชน LED เข้ากับพอร์ตอัจฉริยะบนสวิตช์จนสุดแล้ว เสียง 'คลิก' จะช่วยให้แน่ใจว่าสายเคเบิลเข้าที่ Smart Port อย่างแน่นหนา

ไดอะแกรมของชิ้นส่วนสวิตช์พร้อมสายไฟ LED และสายแบตเตอรี่เสียบอยู่ในพอร์ตที่เกี่ยวข้อง

หากต้องการควบคุม LED Bumper ด้วยสวิตช์ โปรดตรวจสอบให้แน่ใจว่าแบตเตอรี่ ของ LED Bumper และ เชื่อมต่อกับสวิตช์

มีการตั้งค่าสามแบบบนสวิตช์เมื่อเชื่อมต่อกับกันชน LED

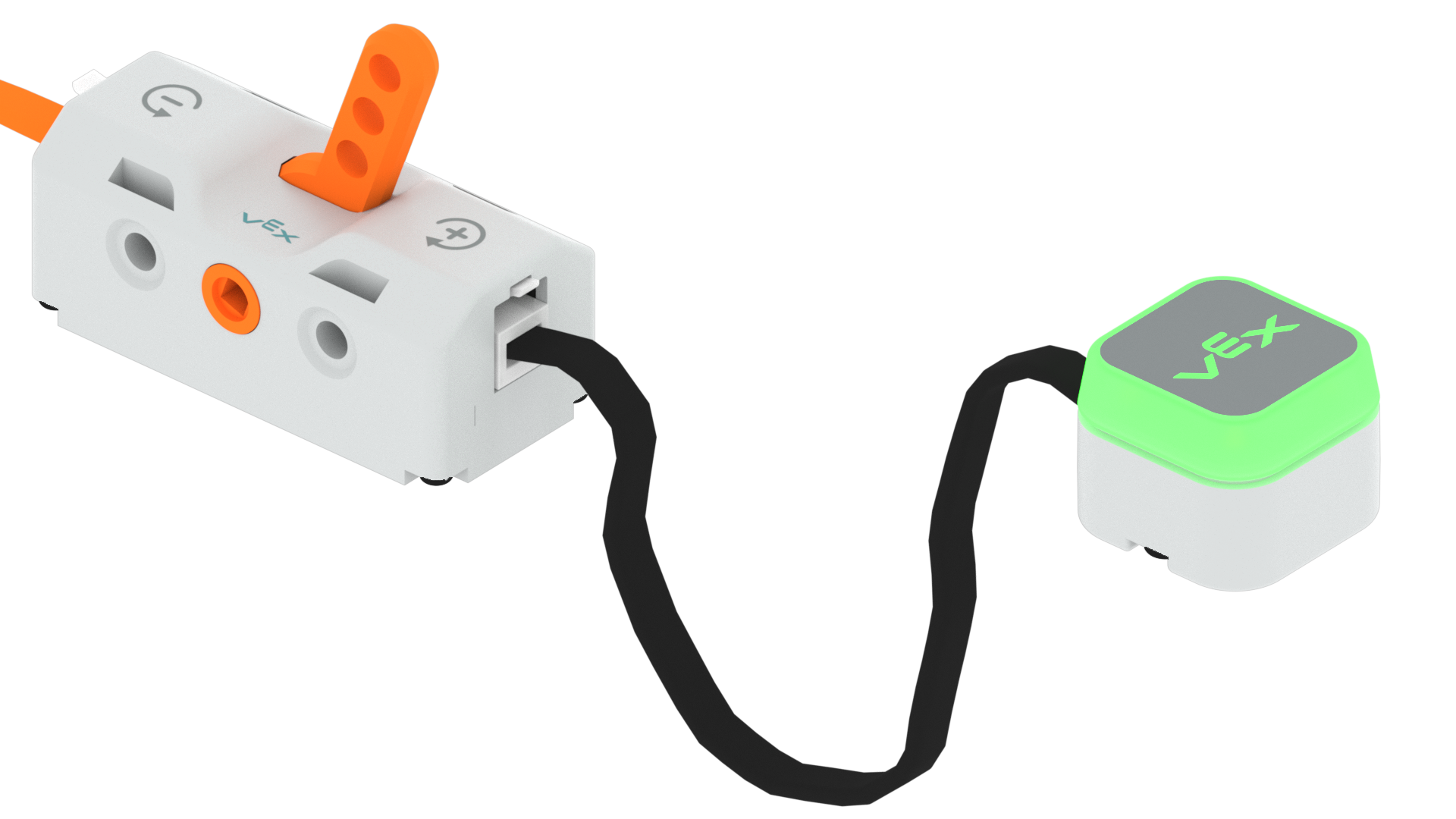

สวิตช์ชิ้นนี้หมุนคันโยกไปที่ตำแหน่งเดินหน้าซึ่งมีเครื่องหมายบวกกำกับ ไฟ LED กันชนที่เชื่อมต่ออยู่จะเรืองแสงสีเขียว

'+' : ตั้งค่าสีกันชน LED เป็นสีเขียว

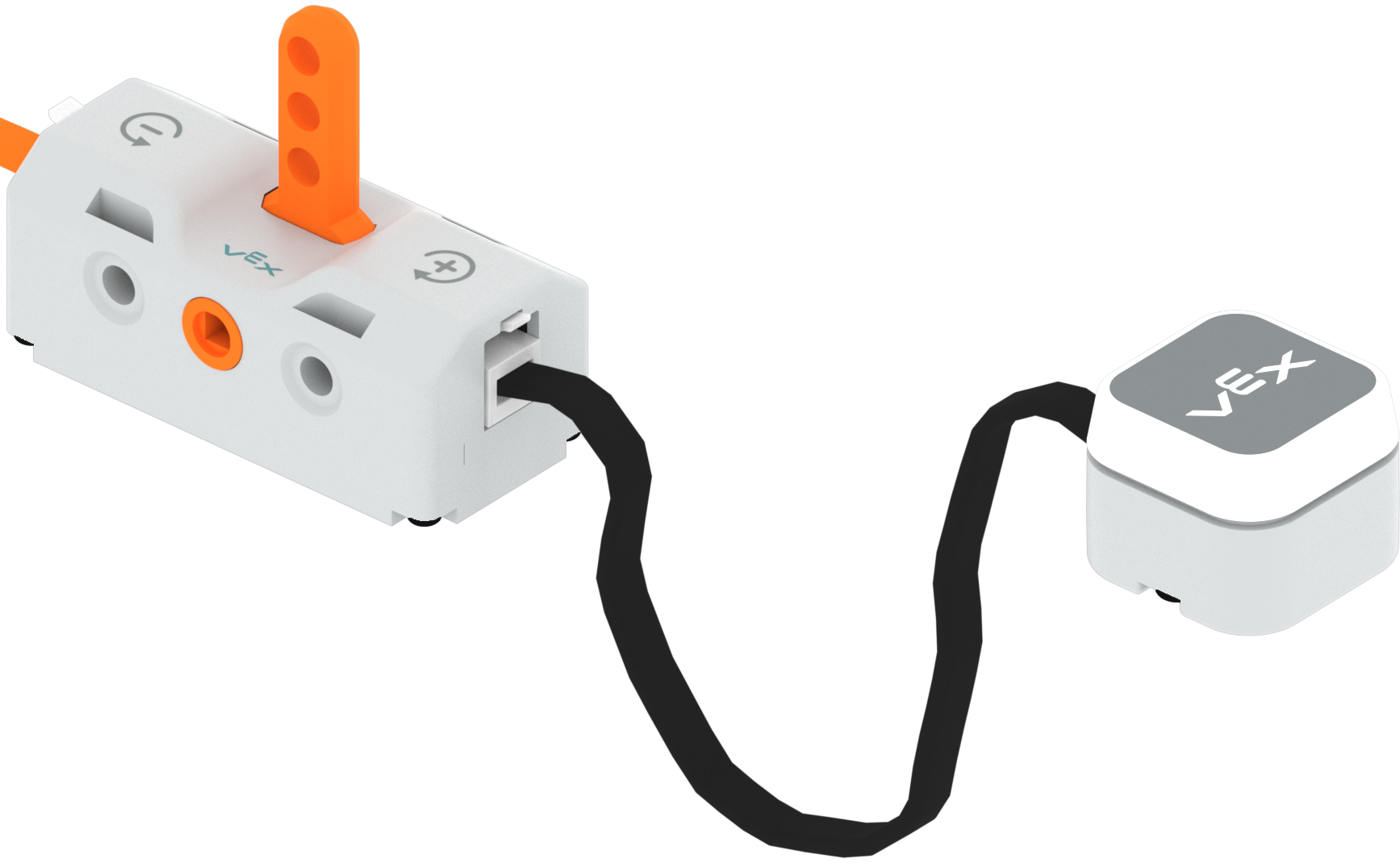

สวิตช์ชิ้นนี้หมุนคันโยกไปยังตำแหน่งที่เป็นกลางและชี้ขึ้นตรงๆ ไฟ LED Bumper ที่เชื่อมต่ออยู่ถูกปิดอยู่

เป็นกลาง: ปิดกันชน LED

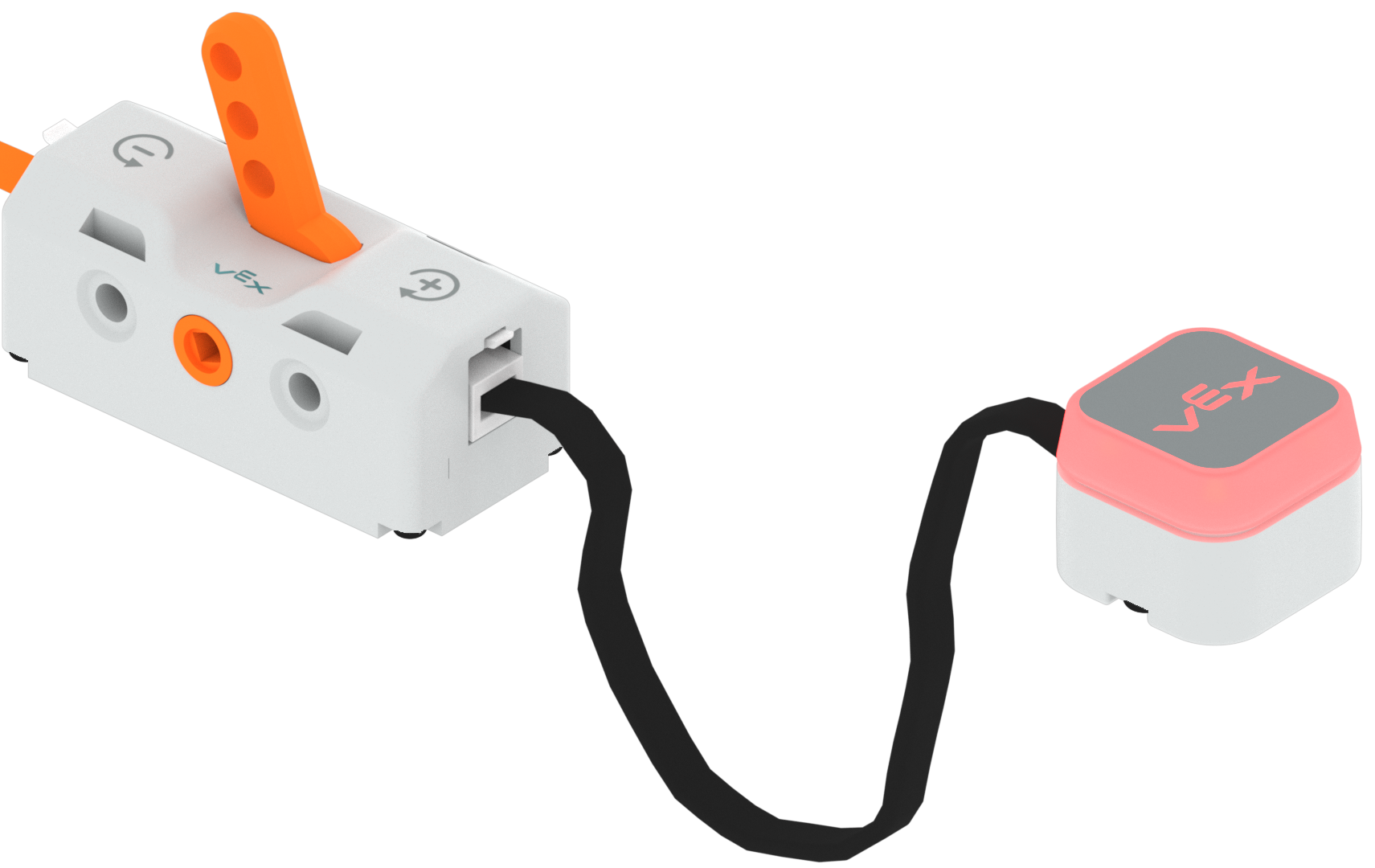

สวิตช์ชิ้นนี้หมุนคันโยกไปด้านหลังโดยตั้งตำแหน่งเป็นตำแหน่งกลับด้านซึ่งมีเครื่องหมายลบกำกับไว้ ไฟ LED กันชนที่เชื่อมต่ออยู่จะเรืองแสงสีแดง

'-' : ตั้งค่าสีกันชน LED เป็นสีแดง
