ตัวอย่างโครงการและเทมเพลตเป็นแหล่งข้อมูลที่ดีหากคุณเพิ่งเริ่มต้นใช้งาน VEXcode V5 และต้องการสำรวจพฤติกรรมต่างๆ ของหุ่นยนต์ ตัวอย่างโปรเจ็กต์และเทมเพลตยังช่วยให้คุณสังเกตได้ว่าบล็อกต่างๆ ใน VEXcode V5 ถูกนำมาใช้อย่างไร

การใช้โปรเจ็กต์ตัวอย่างบล็อก

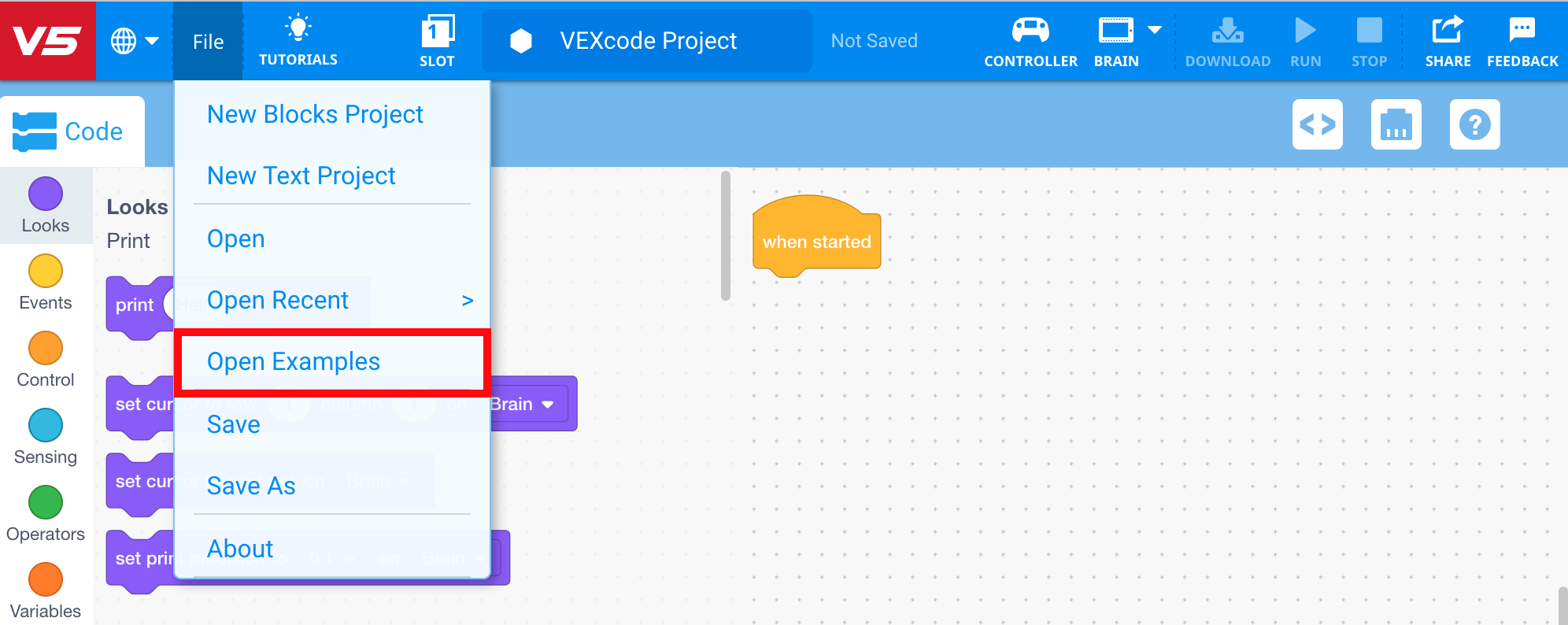

ภาพหน้าจอแสดงตัวอย่างการเปิดไฟล์ต่างๆ ในการเขียนโปรแกรม Vex V5 แสดงให้เห็นบล็อกต่างๆ และฟังก์ชันการทำงานของบล็อกเหล่านั้นในบริบทของบทช่วยสอน

หากต้องการเปิดโปรเจ็กต์ตัวอย่าง ให้เลือกเมนูไฟล์แล้วเลือกเปิดตัวอย่าง

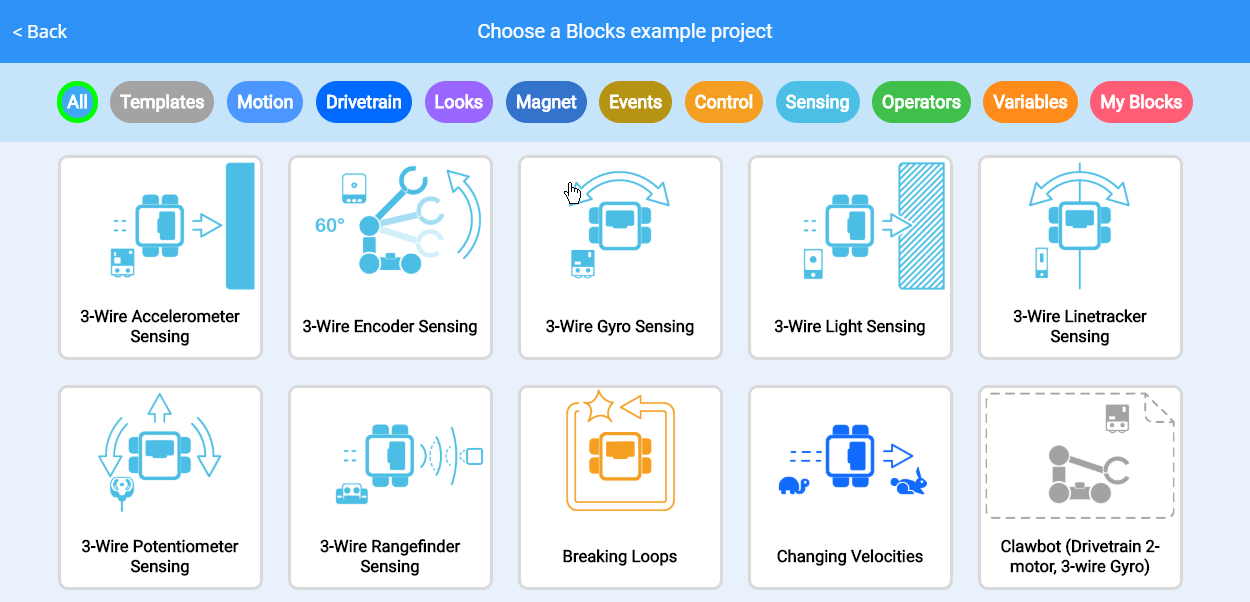

แผนภาพแสดงการสอนการใช้บล็อกประเภท V5 โดยแสดงบล็อกประเภทต่างๆ และการเชื่อมต่อในรูปแบบภาพเพื่อช่วยในการทำความเข้าใจแนวคิดการเขียนโปรแกรม

ไอคอนสำหรับโครงการตัวอย่างต่างๆ มากมายจะแสดงขึ้นมา แต่ละไอคอนแสดงถึงโปรเจ็กต์ที่แตกต่างกันและมีสีตามหมวดหมู่บล็อก

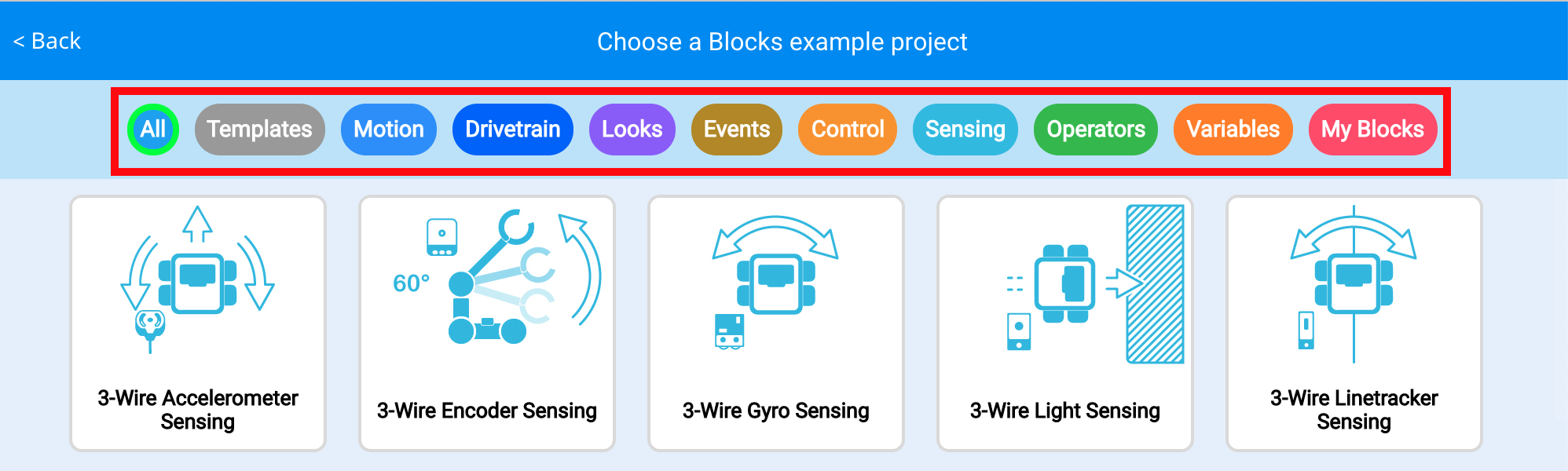

ภาพหน้าจอของอินเทอร์เฟซแถบตัวกรองในบทช่วยสอน V5 Blocks ของ Vex ซึ่งแสดงตัวเลือกในการเลือกและจัดการบล็อกในสภาพแวดล้อมการเขียนโปรแกรม

สามารถใช้แถบตัวกรองเพื่อค้นหาประเภทตัวอย่างที่ต้องการได้อย่างรวดเร็ว

ภาพประกอบการเปลี่ยนแปลงความเร็วในหุ่นยนต์ VEX V5 แสดงการตั้งค่าความเร็วและการปรับแต่งต่างๆ ในรูปแบบภาพ ซึ่งเกี่ยวข้องกับส่วนบทช่วยสอนบล็อกของคำอธิบายหมวดหมู่ V5

หากต้องการเปิดตัวอย่างใดๆ ให้เลือกหนึ่งรายการจากเมนู

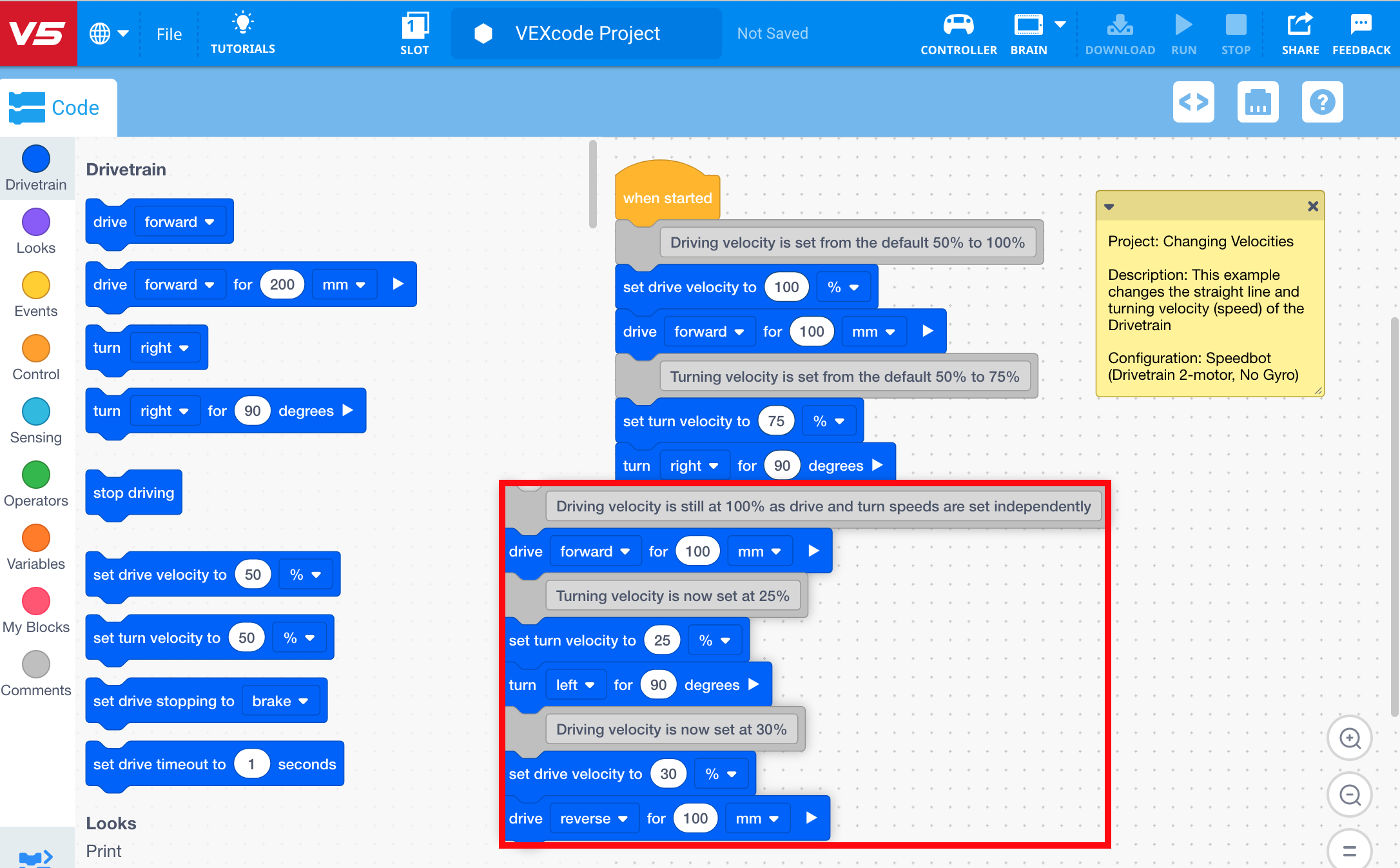

ภาพหน้าจอแสดงขั้นตอนการลบบล็อกในการเขียนโปรแกรม V5 พร้อมด้วยภาพประกอบอินเทอร์เฟซผู้ใช้และตัวเลือกต่างๆ ที่ใช้ได้สำหรับการจัดการบล็อกในส่วนของบทช่วยสอน

บล็อกสำหรับโปรเจ็กต์ฐานตัวอย่างจะปรากฏในพื้นที่ทำงาน บล็อกเหล่านี้และพารามิเตอร์สามารถเปลี่ยนแปลงหรือลบออกได้ สามารถเพิ่มบล็อกเพิ่มเติมเพื่อแก้ไขโครงการตัวอย่างได้

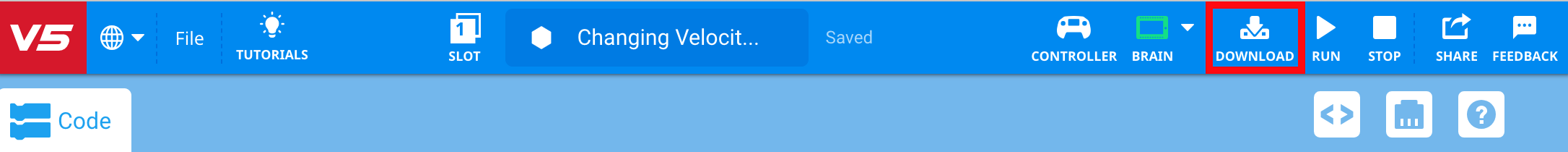

ไอคอนดาวน์โหลดสำหรับบทช่วยสอน V5 Blocks ซึ่งระบุตัวเลือกในการดาวน์โหลดทรัพยากรหรือสื่อที่เกี่ยวข้อง

บันทึกและดาวน์โหลดตัวอย่าง เพื่อลองใช้กับหุ่นยนต์ของคุณ

การใช้เทมเพลต

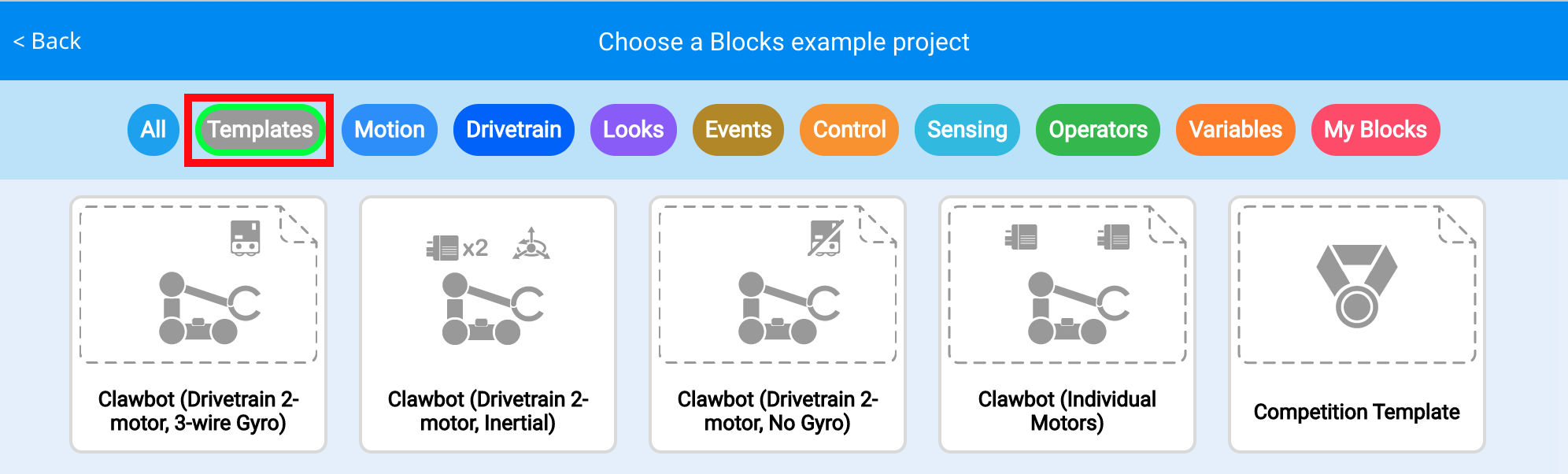

ภาพหน้าจอของบล็อกเทมเพลต V5 ต่างๆ ที่ใช้ในการเขียนโปรแกรมหุ่นยนต์ โดยแสดงบล็อกประเภทต่างๆ และฟังก์ชันต่างๆ สำหรับบทช่วยสอนทางการศึกษา

นอกจากนี้ยังมีตัวอย่างพิเศษประเภทหนึ่งที่เรียกว่าเทมเพลต

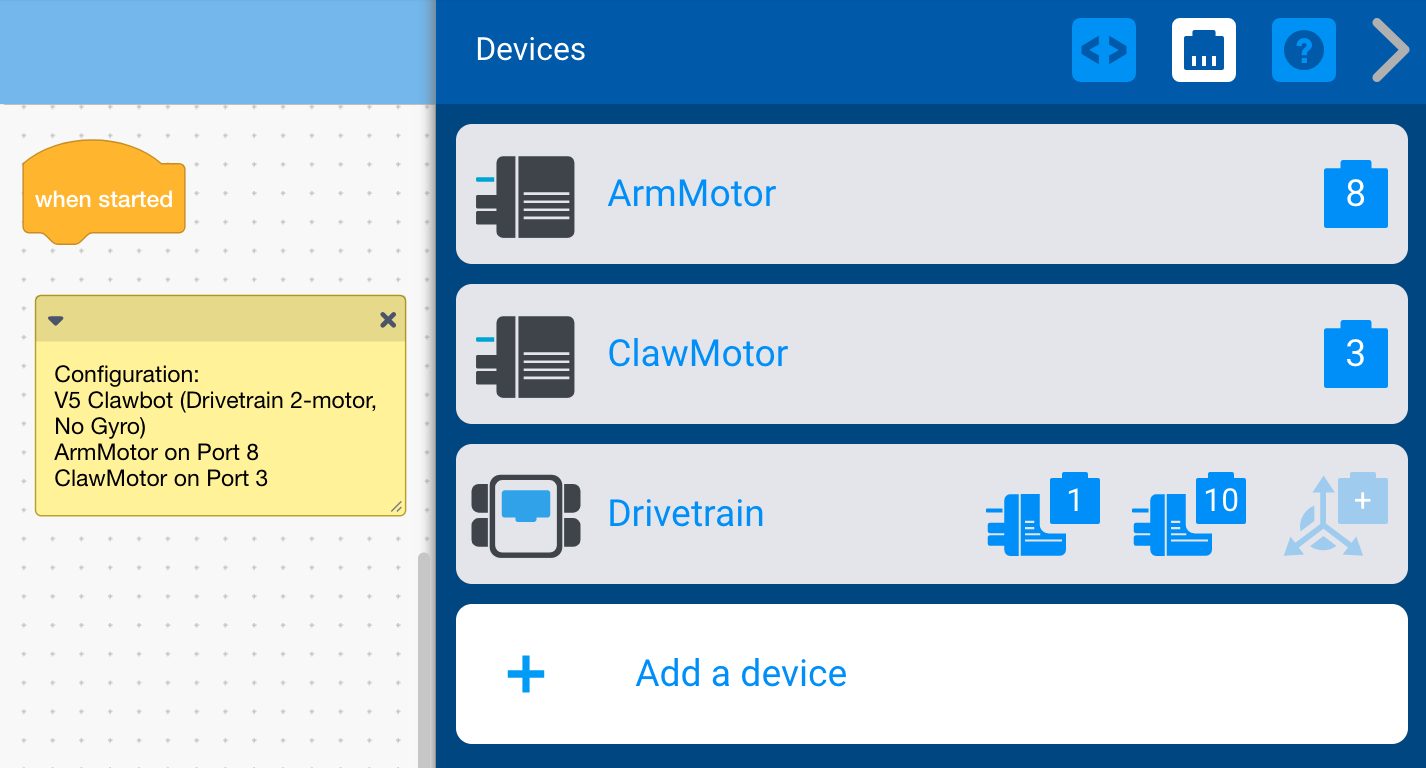

ภาพหน้าจอของอินเทอร์เฟซการกำหนดค่าอุปกรณ์ VEX V5 แสดงตัวเลือกการกำหนดค่าต่างๆ และการตั้งค่าสำหรับการเขียนโปรแกรมบล็อกในส่วนบทช่วยสอนเกี่ยวกับบล็อก

เทมเพลตมีไอคอนพิเศษและใช้เพื่อสร้างโปรเจ็กต์เปล่าด้วยการกำหนดค่าอุปกรณ์ที่กำหนดไว้ล่วงหน้า

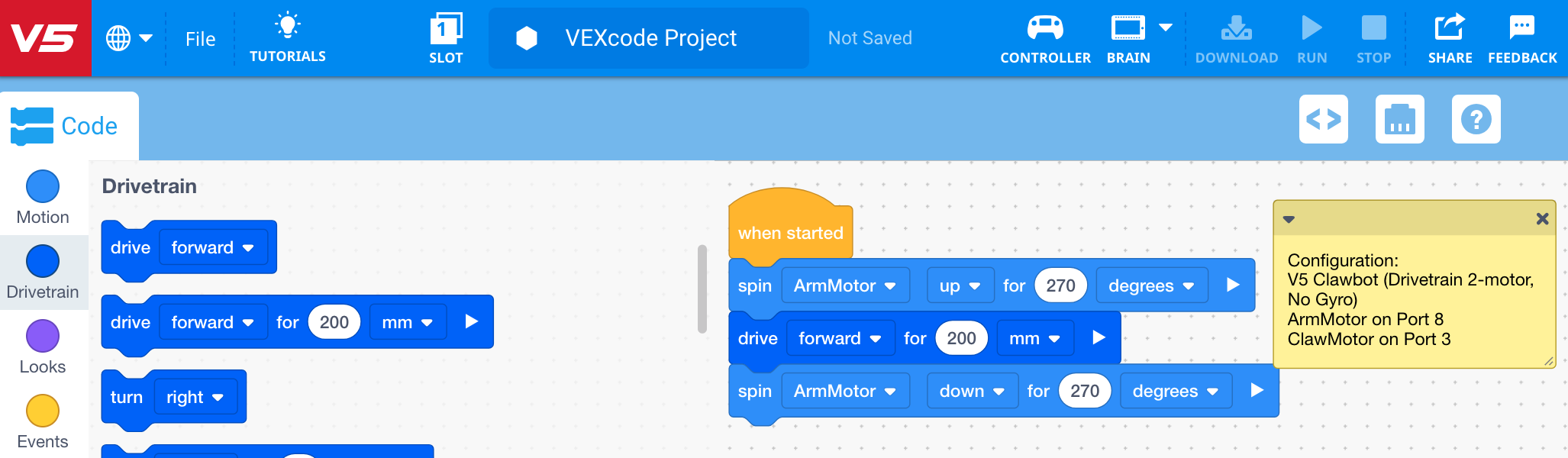

ภาพหน้าจอของอินเทอร์เฟซการแก้ไขเทมเพลต Vex V5 ซึ่งแสดงบล็อกต่างๆ และตัวเลือกที่มีให้สำหรับการปรับแต่งโปรแกรมหุ่นยนต์ในส่วนบทช่วยสอนเกี่ยวกับบล็อก

หากใช้โครงสร้างโรบอตมาตรฐาน เช่น Clawbot ก็สามารถใช้เทมเพลตเพื่อเริ่มต้นโปรเจ็กต์ใหม่ได้อย่างรวดเร็ว

หมายเหตุในบล็อกตัวอย่างโครงการและเทมเพลต

กราฟิกโน้ตติดที่แสดงจุดสำคัญและเคล็ดลับสำหรับบทช่วยสอน V5 Blocks ซึ่งเป็นการมอบความช่วยเหลือทางภาพให้กับผู้ใช้ในการเรียนรู้เกี่ยวกับคำอธิบายหมวดหมู่ V5

แต่ละโปรเจ็กต์บล็อกตัวอย่างและเทมเพลตจะมีบันทึกย่อในพื้นที่ทำงาน

ไดอะแกรมแสดงขั้นตอนของการทำซ้ำการกระทำในการเขียนโปรแกรม V5 โดยประกอบด้วยบล็อกและองค์ประกอบของผังงานเพื่อแสดงแนวคิดในบริบทของบทช่วยสอนเกี่ยวกับบล็อก

ในโปรเจ็กต์ตัวอย่างบล็อก บันทึกย่อจะให้ข้อมูลสรุปสั้นๆ เกี่ยวกับสิ่งที่โปรเจ็กต์ทำ และยังแสดงรายการการกำหนดค่าอุปกรณ์อีกด้วย

ไดอะแกรมเทมเพลต Clawbot สำหรับหุ่นยนต์ V5 แสดงให้เห็นเค้าโครงและส่วนประกอบที่ใช้ในการสร้าง Clawbot ซึ่งได้รับการออกแบบมาเพื่อวัตถุประสงค์ทางการศึกษาในรูปแบบบทช่วยสอนการเขียนโปรแกรมแบบบล็อก

ในเทมเพลต คำอธิบายจะบันทึกว่าอุปกรณ์ใดบ้างที่แสดงอยู่ในการกำหนดค่า

หมายเหตุสามารถใช้เพื่อจัดทำเอกสารข้อมูลบางอย่างในโครงการได้ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับบันทึก โปรดดูบทความ บันทึก - บทช่วยสอน
