การกำหนดค่าระบบขับเคลื่อน 4 มอเตอร์ (ไม่มีไจโร) ใน VEXcode IQ (รุ่นที่ 1)

ใช้ VEX IQ (รุ่นที่ 2) หรือไม่? ดูบทความนี้

เมื่อเริ่มต้นโปรแกรมด้วย VEXcode IQ บล็อกจากระบบขับเคลื่อนหมวด จะไม่ปรากฏในกล่องเครื่องมือจนกว่าจะกำหนดค่าระบบขับเคลื่อนแล้ว

คุณสามารถกำหนดค่าระบบขับเคลื่อนได้หนึ่งรายการต่อโปรเจ็กต์เท่านั้น

หากคุณกำลังกำหนดค่าระบบขับเคลื่อนด้วยเซ็นเซอร์ไจโร ดูบทความนี้

บทความนี้ครอบคลุมตัวเลือกต่อไปนี้เมื่อกำหนดค่าระบบขับเคลื่อน 4 มอเตอร์ที่ไม่มีไจโร


การเพิ่มระบบขับเคลื่อน


หากต้องการกำหนดค่าระบบขับเคลื่อน ให้เลือกปุ่มอุปกรณ์เพื่อเปิดหน้าต่างอุปกรณ์


เลือกรุ่นที่คุณกำลังทำงานด้วย


เลือก “เพิ่มอุปกรณ์”


เลือก "ระบบขับเคลื่อน 4 มอเตอร์"

หมายเหตุ: หากต้องการกำหนดค่าระบบขับเคลื่อน 2 มอเตอร์ (ไม่มีไจโร) ดูบทความนี้

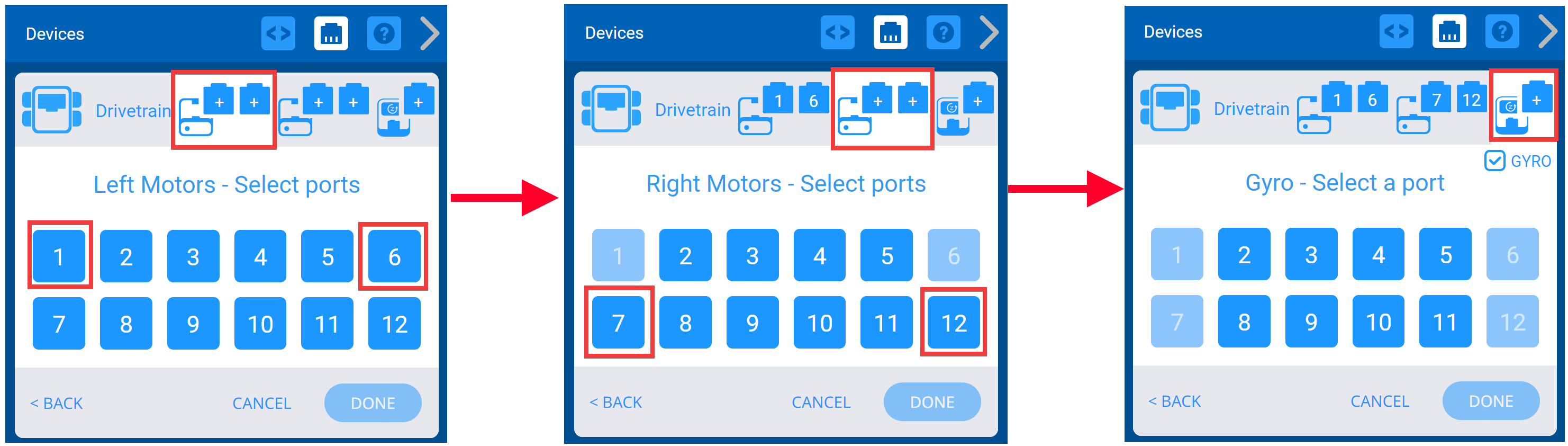

เลือกพอร์ตที่จะต่อมอเตอร์ด้านซ้ายและมอเตอร์ด้านขวาเข้ากับ VEX IQ Brain พอร์ตที่กำหนดค่าไว้สำหรับอุปกรณ์อื่นแล้วจะไม่สามารถใช้งานได้


ปิดไจโรโดยยกเลิกการเลือกกล่องไจโร


เมื่อกำหนดค่าระบบขับเคลื่อนแล้ว ให้เลือก "เสร็จสิ้น" เพื่อส่งอุปกรณ์ไปยังการกำหนดค่า หรือ "ยกเลิก" เพื่อกลับไปที่เมนูอุปกรณ์

หมายเหตุ: การเลือก "ยกเลิก" จะยกเลิกการเปลี่ยนแปลงใดๆ ที่คุณทำกับอุปกรณ์ และจะไม่เป็นส่วนหนึ่งของการกำหนดค่า


การเปลี่ยนหมายเลขพอร์ตของระบบขับเคลื่อน


คุณสามารถเปลี่ยนหมายเลขพอร์ตสำหรับมอเตอร์ด้านซ้ายหรือมอเตอร์ด้านขวาในระบบขับเคลื่อนโดยเลือกไอคอนปลั๊กของอุปกรณ์ที่มุมขวาบนของหน้าจอตัวเลือก


เลือกพอร์ตอื่นบนหน้าจอการเลือกพอร์ต และหมายเลขพอร์ตจะเปลี่ยนเป็นสีเขียว จากนั้นเลือกเสร็จสิ้นเพื่อส่งการเปลี่ยนแปลง


การเปลี่ยนขนาดล้อของระบบขับเคลื่อน


คุณสามารถเปลี่ยนขนาดล้อของระบบขับเคลื่อนได้โดยเลือกเมนูแบบเลื่อนลงใต้ "ขนาดล้อ"


การเปลี่ยนความกว้างของรางของระบบขับเคลื่อน


คุณสามารถเปลี่ยนขนาดของความกว้างของรางสำหรับระบบขับเคลื่อนได้โดยการป้อนค่าในกล่องตัวเลข และเลือกเมนูแบบเลื่อนลงใต้ "ความกว้างของราง" ความกว้างของรางคือการวัดระหว่างกลางล้อหน้าซ้ายถึงกลางล้อหน้าขวา


การเปลี่ยนฐานล้อของระบบขับเคลื่อน


คุณสามารถเปลี่ยนฐานล้อสำหรับระบบขับเคลื่อนได้โดยป้อนค่าในกล่องตัวเลข และเลือกเมนูแบบเลื่อนลงใต้ "ฐานล้อ" ระยะฐานล้อคือการวัดระหว่างกึ่งกลางล้อหน้าถึงกึ่งกลางล้อหลังในแต่ละด้าน


การเปลี่ยนอัตราทดเกียร์ของระบบขับเคลื่อน


คุณสามารถเปลี่ยนอัตราทดเกียร์สำหรับระบบขับเคลื่อนได้โดยป้อนค่าในกล่อง "อินพุต" และ "เอาท์พุต"


การกลับระบบขับเคลื่อน

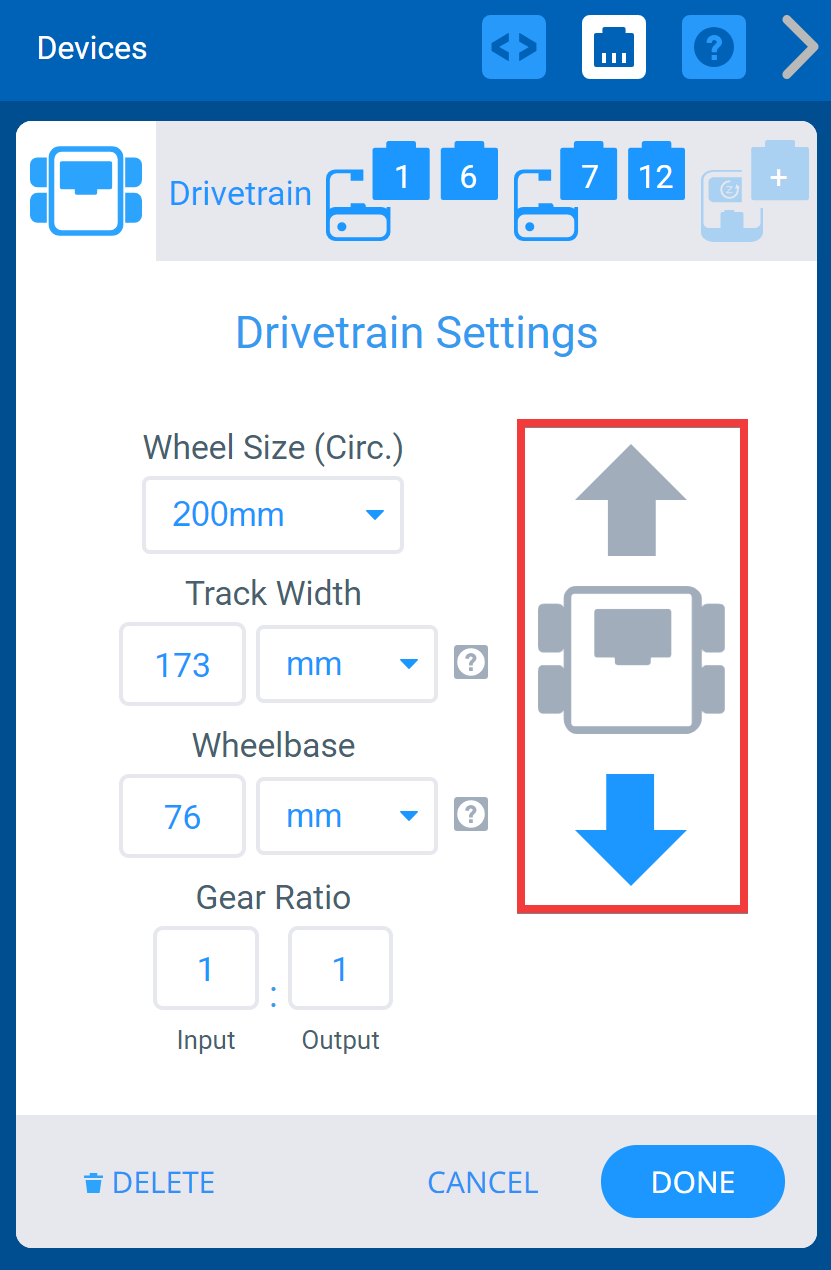

หน้าจอตัวเลือกยังช่วยให้ทิศทางของระบบขับเคลื่อนสามารถย้อนกลับได้


การลบระบบขับเคลื่อน


ระบบขับเคลื่อนสามารถลบได้โดยเลือกตัวเลือก "ลบ" ที่ด้านล่างของหน้าจอ
