การประกอบสายเคเบิลอัจฉริยะ V5 ที่มีความยาวแบบกำหนดเองของคุณเองจะช่วยเพิ่มความยืดหยุ่นอย่างมากให้กับตำแหน่งของเซ็นเซอร์และ/หรือมอเตอร์ อีกทั้งยังช่วยให้สามารถจัดการสายเคเบิลได้อย่างมีประสิทธิภาพ

อุปกรณ์ที่จำเป็น

อุปกรณ์ที่จำเป็นสำหรับการประกอบสายเคเบิลอัจฉริยะ V5 ที่มีความยาวแบบกำหนดเอง ได้แก่:

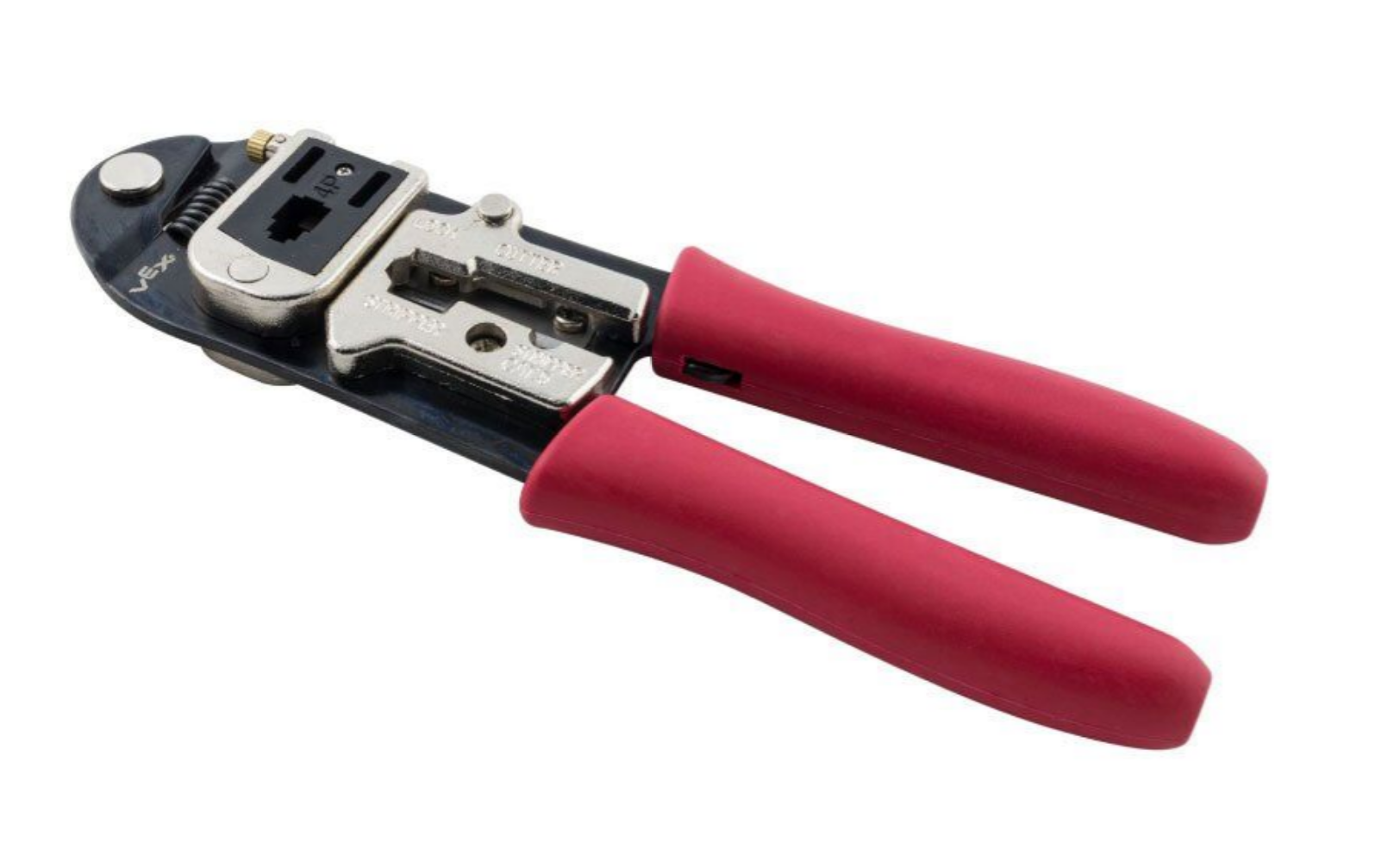

เครื่องมือจีบสายอัจฉริยะ V5

เครื่องมือย้ำสายไฟอัจฉริยะ V5 (276-5773)

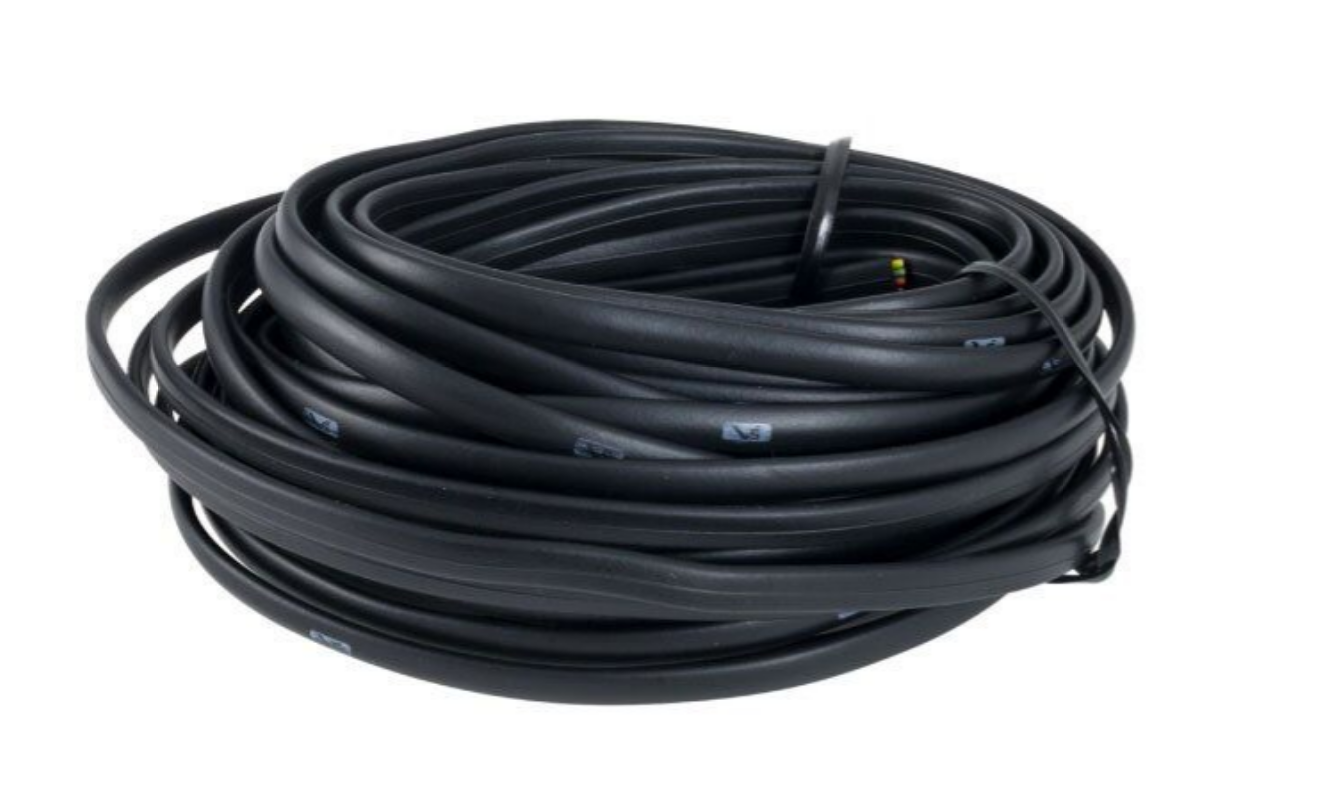

สายสต๊อก V5 Smart Cable

สต็อกสายเคเบิลอัจฉริยะ V5 (276-5774)

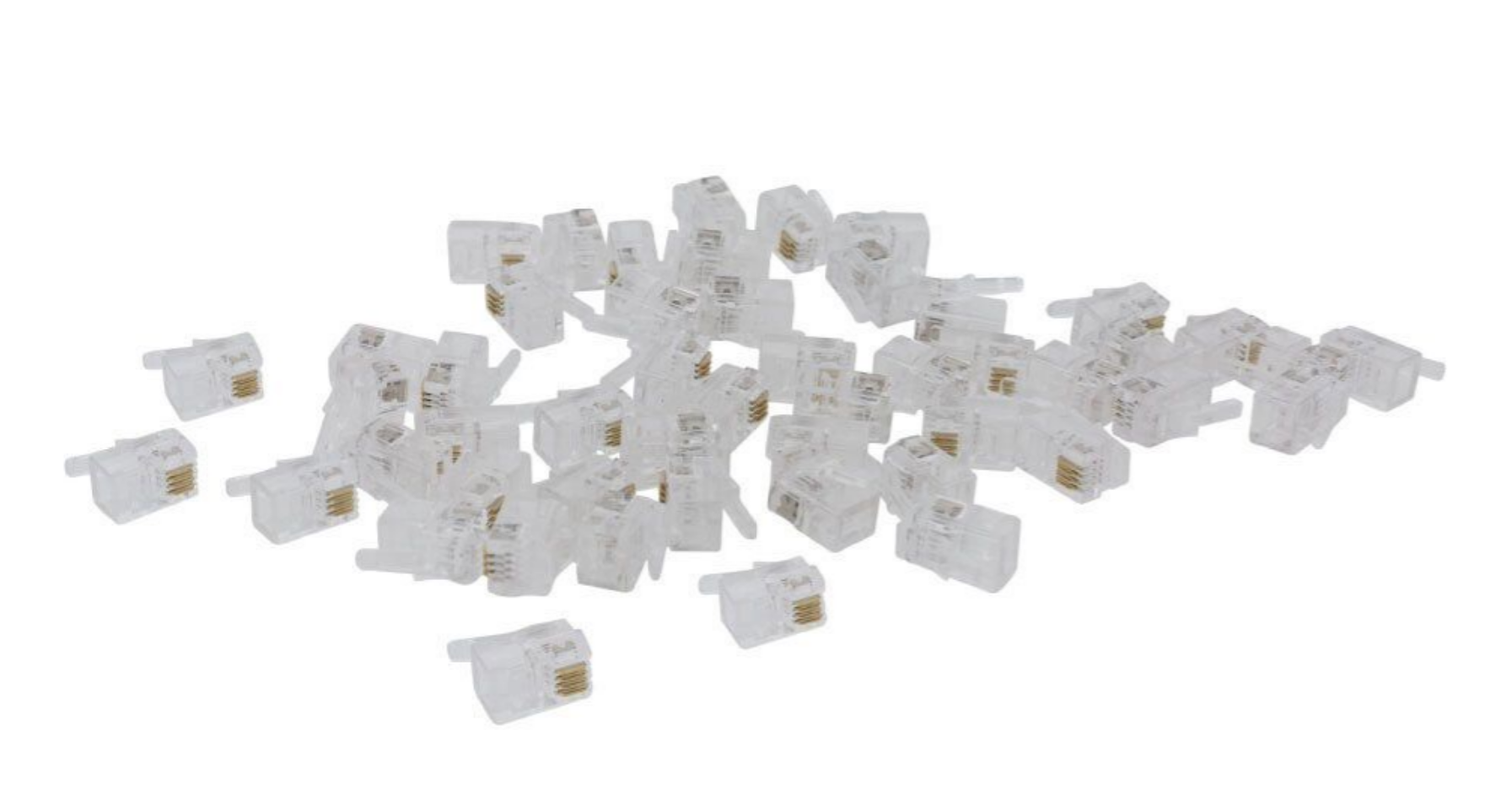

ชิ้นส่วนขั้วต่อสายสมาร์ท V5

ขั้วต่อสายเคเบิลอัจฉริยะ V5 (276-5775)

ไอคอนการ์ตูนของเครื่องหมาย

เครื่องหมายหรืออุปกรณ์การเขียนอื่น ๆ ที่ใช้ทำเครื่องหมายตำแหน่งการตัดบนสายเคเบิล

หมายเหตุ: สตริงบางตัวมีประโยชน์แต่ไม่จำเป็น

การวัดและการตัดสายเคเบิลอัจฉริยะ V5

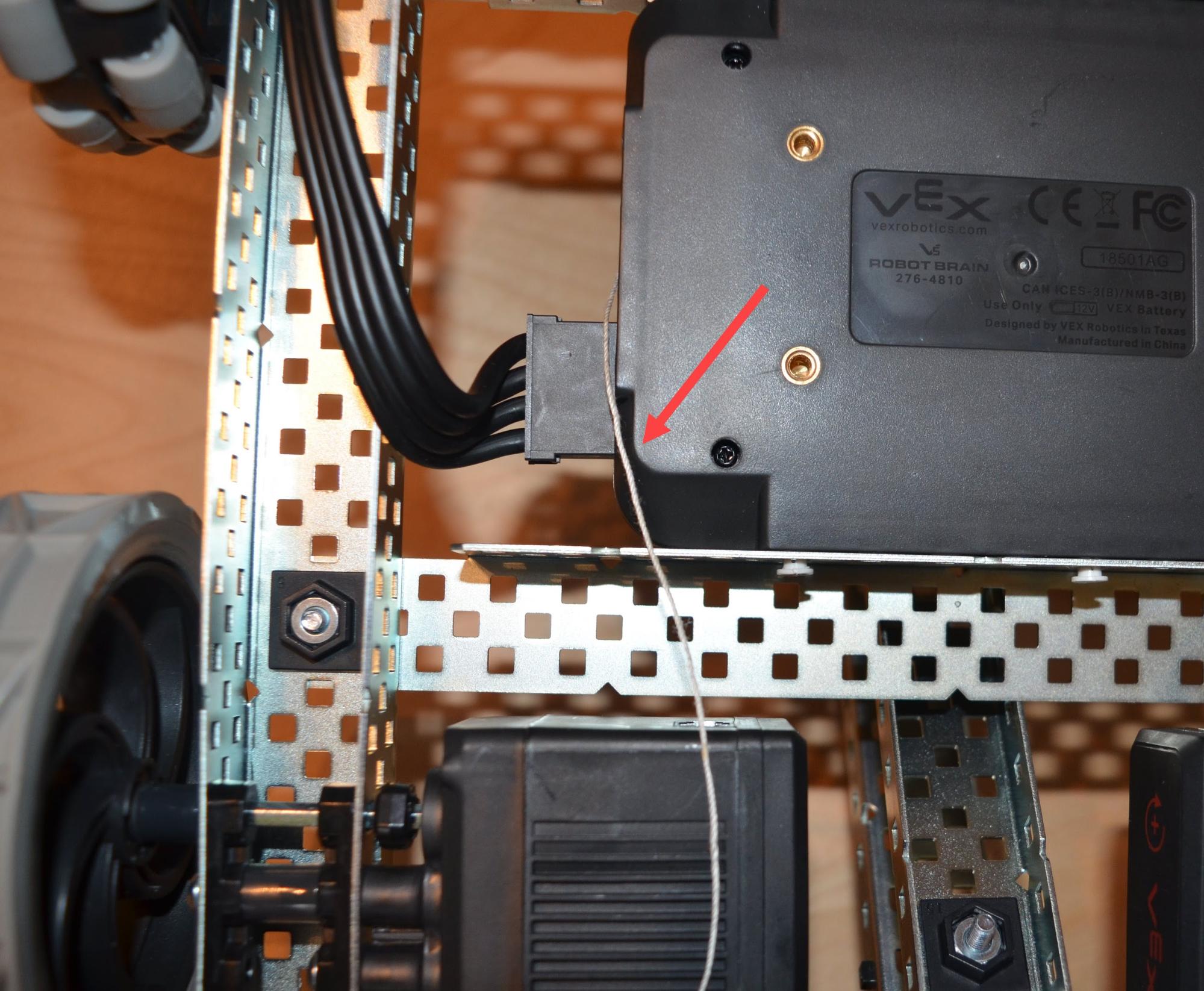

มีการใช้สตริงเพื่อวัดระยะห่างระหว่างพอร์ตอัจฉริยะทั้งสองพอร์ต เนื่องจากสตริงใช้งานง่ายกว่าสายเคเบิลโดยตรง

จัดวาง V5 Smart Cable ระหว่าง Smart Port บน V5 Brain และ Smart Port บนอุปกรณ์

สายเคเบิลอาจแข็งและจัดวางยาก หากเป็นเช่นนั้น ทางเลือกหนึ่งคือใช้เชือกเส้นหนึ่งเพื่อวัดระยะห่างระหว่างสมาร์ทพอร์ตทั้งสองพอร์ต

นำเชือกที่ตัดแล้วมาวางไว้ข้างสายเคเบิล และใช้เครื่องหมายเพื่อถ่ายโอนการวัดของเชือกไปยังสายเคเบิล เว้นพื้นที่ไว้ด้านละประมาณครึ่งนิ้วเพื่อเว้นที่ไว้สำหรับขั้วต่อ

เมื่อวัดความยาวของสายเคเบิลแล้ว ให้เหลือพื้นที่เพิ่มเติมเล็กน้อยที่ปลายแต่ละด้านสำหรับขั้วต่อ จากนั้นใช้ปากกามาร์กเกอร์หรืออุปกรณ์การเขียนอื่นๆ ทำเครื่องหมายตำแหน่งบนสายเคเบิลที่ควรตัด

อีกทางเลือกหนึ่งคือตัดเชือกให้มีความยาวตามที่ต้องการ จากนั้น วางเชือกไว้ข้างสายเคเบิลเพื่อวัดระยะทาง โดยเหลือไว้เล็กน้อยที่ปลายแต่ละด้านสำหรับขั้วต่อก่อนที่จะทำเครื่องหมายตำแหน่งที่ตัด

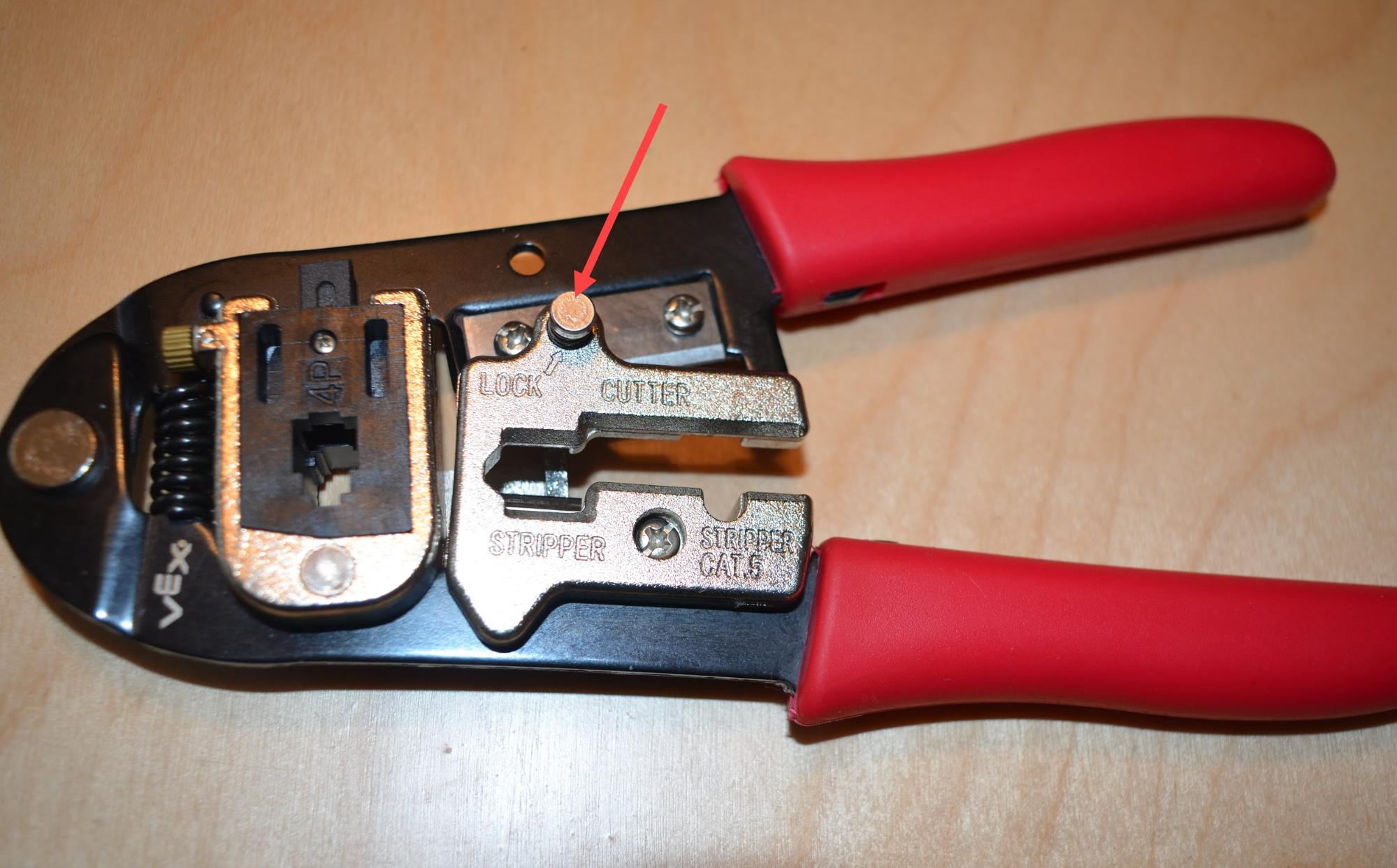

เครื่องมือจีบสายอัจฉริยะ V5 จะแสดงพร้อมหมุดล็อคที่เน้นไว้

หากเครื่องมือย้ำล็อคของคุณอยู่ ให้บีบที่จับเข้าหากันหรือดึงสลักล็อคขึ้น

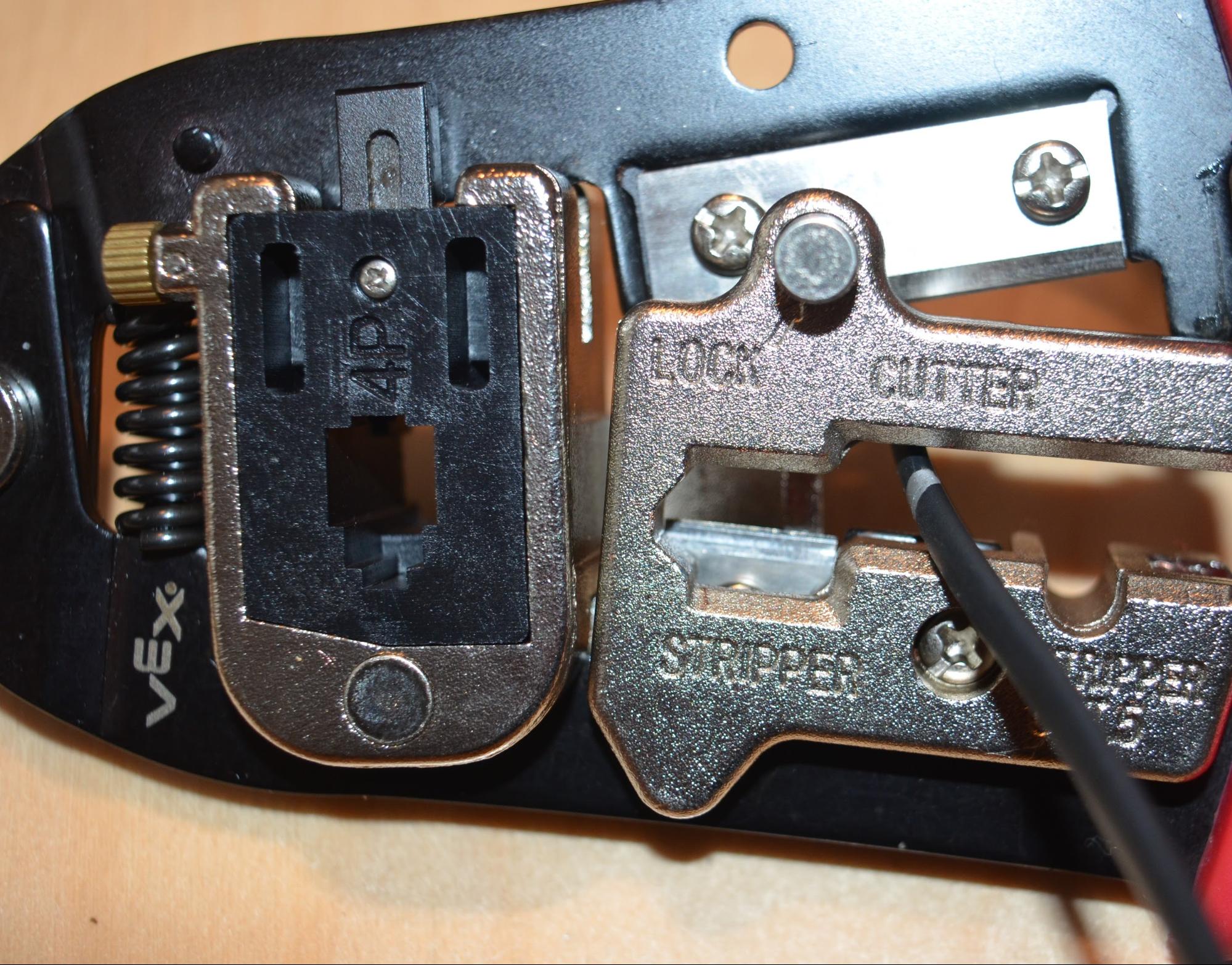

วางสายเคเบิล V5 ลงในส่วนการตัดของเครื่องมือจีบจนถึงความยาวที่ทำเครื่องหมายไว้ของสายเคเบิล เมื่อติดตั้งสายเคเบิลแล้ว ก็สามารถบีบที่จับเพื่อตัดสายเคเบิลได้

ใส่สายเคเบิลตามความยาวที่ต้องการในส่วนคัตเตอร์ของเครื่องมือ และจัดแนวสายเคเบิลเพื่อให้การตัดเป็นสี่เหลี่ยมจัตุรัส บีบที่จับเข้าด้วยกันจนกระทั่งสายถูกตัดออกไปจนสุด

การลอกปลายปลอกสีดำออกจากสายเคเบิลอัจฉริยะ V5

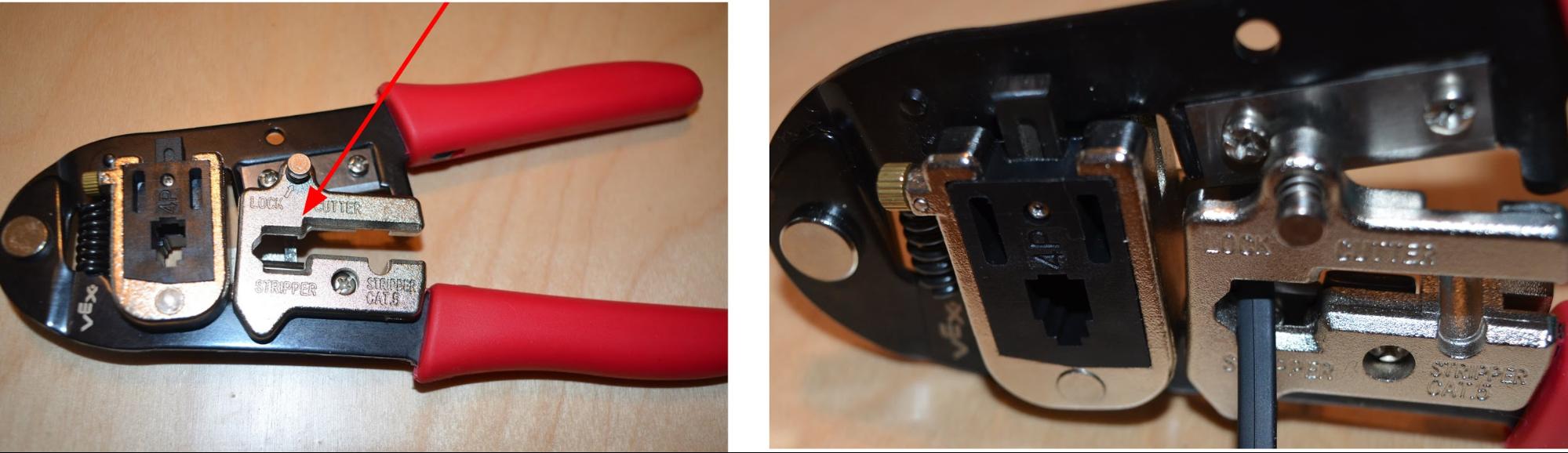

ภาพสองภาพเคียงข้างกัน ด้านซ้ายแสดงส่วนสตริปเปอร์ของเครื่องมือจีบ และลูกศรเน้นตำแหน่งของส่วนดังกล่าว ภาพด้านขวาแสดงปลายด้านหนึ่งของสายเคเบิลที่วางอยู่ในส่วนสตริปเปอร์ของเครื่องมือจีบ เมื่อวางสายเคเบิลไว้บนตำแหน่งแล้ว ก็สามารถบีบที่จับเพื่อดึงปลายสายเคเบิลออกได้

สอดปลายด้านหนึ่งของสายเคเบิลเข้าไปในส่วนผู้เปลื่องของเครื่องมือ ตรวจสอบให้แน่ใจว่าคุณเสียบสายเคเบิลที่ด้านที่ถูกต้องของเครื่องมือการจีบ

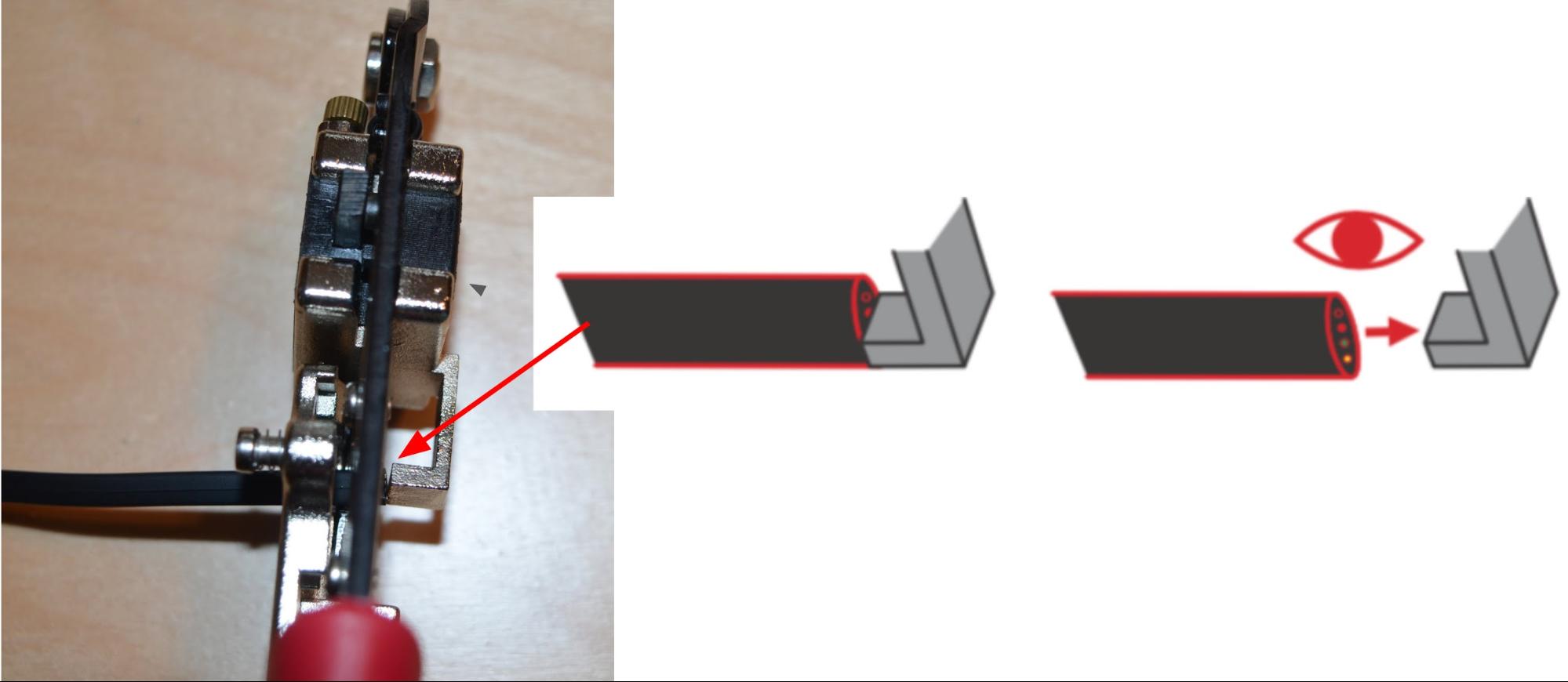

มุมมองจากด้านบนของปลายด้านหนึ่งของสายเคเบิลที่ถูกปอกออกด้วยเครื่องมือจีบ เพื่อช่วยให้เห็นภาพการตั้งค่าได้ชัดเจนยิ่งขึ้น ปลายสายเคเบิลจะชิดและสัมผัสกับเกจวัดความลึกที่ด้านหลังของเครื่องมือ แผนภาพนี้บ่งชี้ว่าผู้ใช้ควรให้ความสนใจเป็นพิเศษเพื่อให้แน่ใจว่าสายเคเบิลอยู่ชิดกับปลายของเกจวัดความลึก

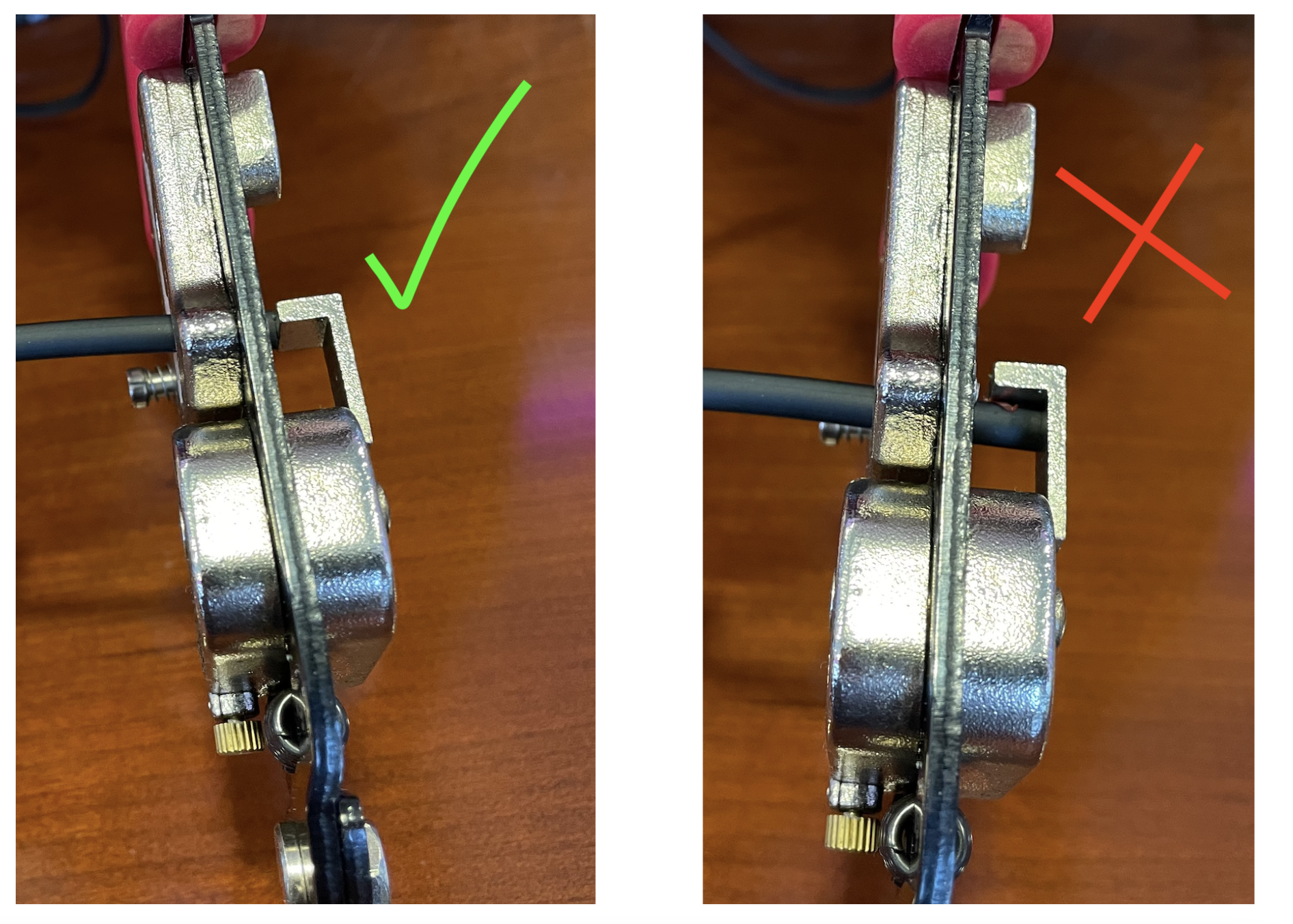

มุมมองด้านบนสองมุมของปลายด้านหนึ่งของสายเคเบิลที่กำลังถูกปอกด้วยเครื่องมือจีบ มีเครื่องหมายถูกที่ด้านซ้าย แสดงให้เห็นว่าสายเคเบิลอยู่ชิดกับปลายมาตรวัดความลึก และไม่ได้ดันกลับสุด มีเครื่องหมาย X ทางด้านขวา แสดงให้เห็นสายเคเบิลที่ถูกดันผ่านปลายมาตรวัดความลึก

จัดวางสายเคเบิลให้อยู่ในระนาบเดียวกับปลายเกจวัดความลึกที่ด้านหลังของเครื่องมือ

อย่า อย่า ดันสายเคเบิลไปด้านหลังจนสุด อย่าลืมหยุดที่จุก ไม่เช่นนั้นคุณจะถอดปลอกออกมากเกินไป

เมื่อเสียบสายเคเบิลแล้วแนบกับตัวหยุด ให้บีบที่จับของเครื่องมือเข้าด้วยกัน

การขยับสายเคเบิลไปมาขณะกดที่จับอาจเป็นประโยชน์ ซึ่งจะช่วยคลายปลอกสีดำ

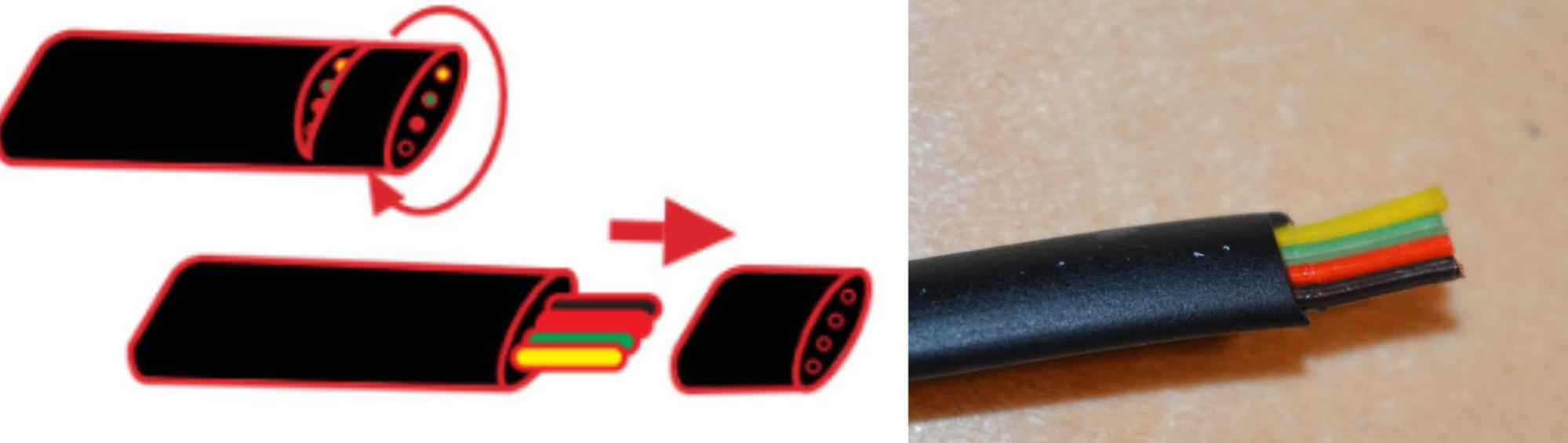

แผนภาพแสดงให้เห็นสายเคเบิลที่มีปลายสายถูกปอกออกเกือบหมด จากนั้นมีลูกศรบ่งชี้ว่าสามารถดึงปลอกที่ปอกออกเพื่อนำออกได้ ภาพด้านขวาแสดงสายเคเบิลที่มีปลายด้านหนึ่งถูกปอกออกอย่างถูกต้อง

ค่อยๆ แกะเคสสีดำด้านนอกไปมาจนกว่าจะหลวมและสามารถถอดออกได้

ระวัง อย่าดึงสายไฟด้านในออกไปอีกเมื่อคุณถอดปลอกสีดำออก

ทำซ้ำสองขั้นตอนก่อนหน้าสำหรับอีกด้านหนึ่งของสายเคเบิล

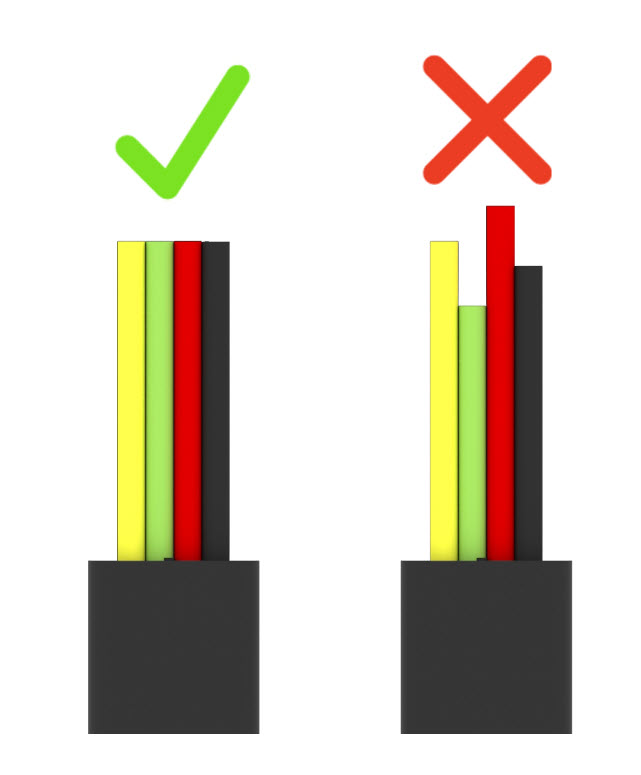

แผนภาพแสดงให้เห็นว่าสายเคเบิลที่ปอกอย่างถูกต้องจะมีสายสีที่มีความยาวเท่ากัน และสายเคเบิลที่ปอกไม่ถูกต้องจะมีสายสีไม่สม่ำเสมอ

เมื่อตัดสายเคเบิลทั้งสองด้านแล้ว ตรวจสอบให้แน่ใจว่าสายไฟสีทั้งหมดเรียบเสมอกัน

การจัดตำแหน่งตัวเชื่อมต่อที่เหมาะสม

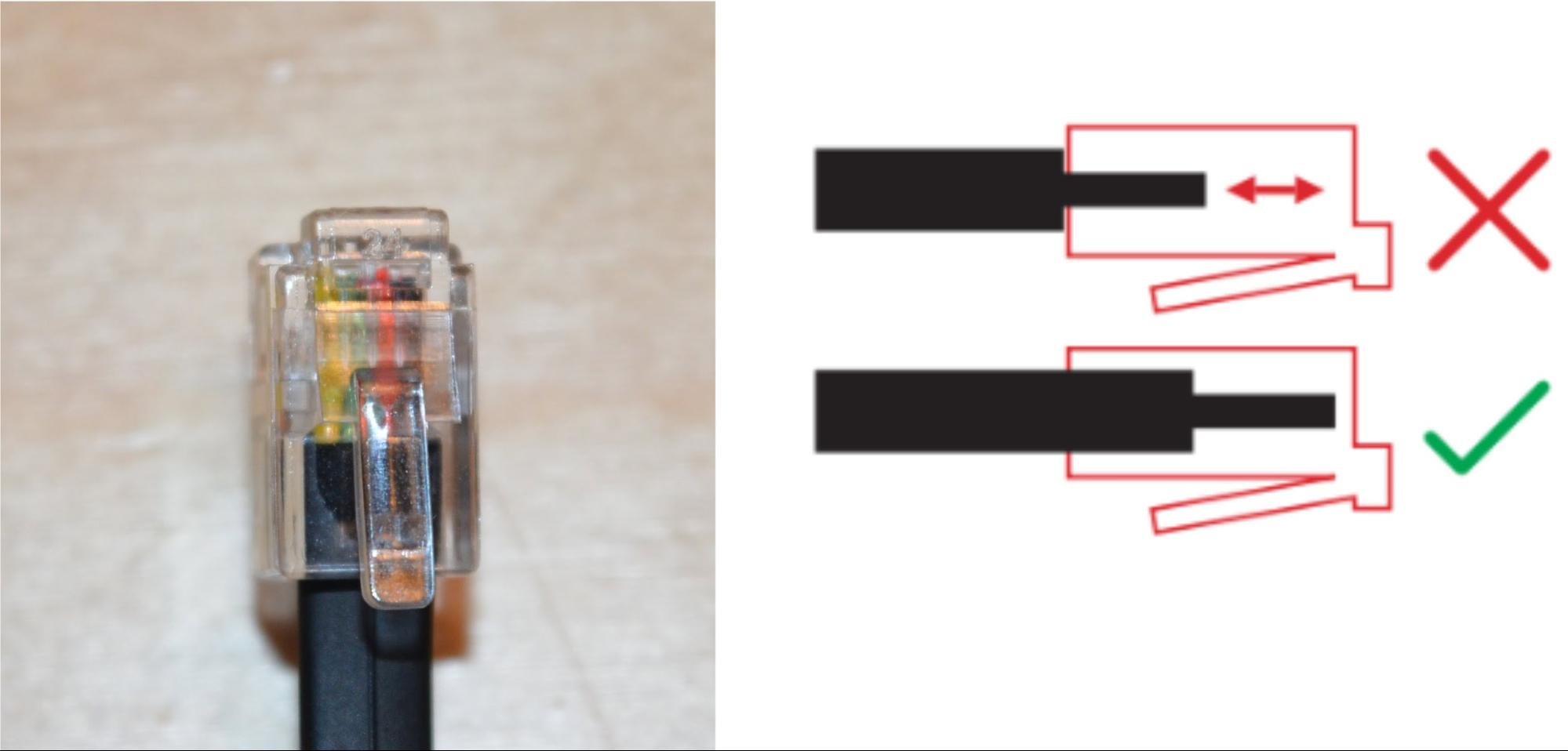

ภาพระยะใกล้ของขั้วต่อสายเคเบิลที่ติดอยู่กับปลายสายเคเบิลที่ลอกออก แผนภาพทางด้านขวาแสดงให้เห็นว่าขั้วต่อสายเคเบิลที่ต่อไม่ถูกต้องจะมีช่องว่างระหว่างสายไฟที่มีสีและปลายขั้วต่อ ในขณะที่ขั้วต่อสายเคเบิลที่ต่ออย่างถูกต้องจะมีสายไฟที่มีสีที่เสมอกับปลายขั้วต่อ

สอดปลายด้านหนึ่งของสายเคเบิลเข้าไปในขั้วต่อสายเคเบิลจนสุด ตรวจสอบให้แน่ใจว่าสายไฟทั้งสี่เส้น (สีเหลือง สีเขียว สีแดง และสีดำ) ขยายไปจนถึงปลายขั้วต่อ

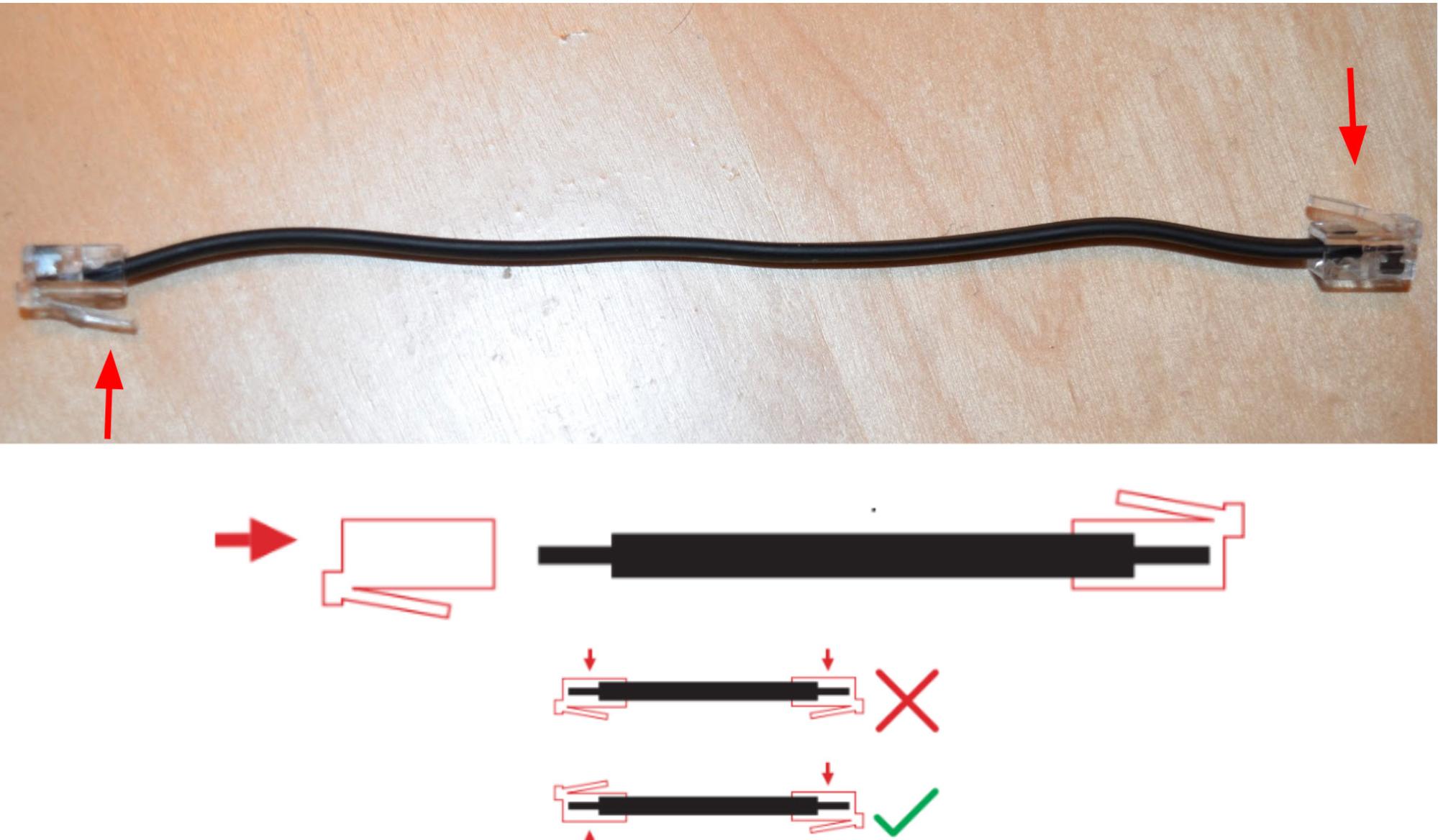

สายเคเบิลที่มีขั้วต่อสายเคเบิลที่ปลายทั้งสองข้างวางอยู่บนโต๊ะ สายเคเบิลวางตรงและไม่บิดเบี้ยว และขั้วต่อสายเคเบิลจะหันไปในทิศทางตรงกันข้าม แผนภาพด้านล่างแสดงให้เห็นว่าสายเคเบิลที่ถูกต้องจะมีขั้วต่อสายเคเบิลที่หันตรงข้ามกัน ในขณะที่สายเคเบิลที่ไม่ถูกต้องจะมีขั้วต่อสายเคเบิลที่หันไปในทิศทางเดียวกัน

พลิกสายเคเบิลเกิน 180 องศา และเสียบสายไฟทั้งสี่เส้นที่อยู่อีกด้านหนึ่งของสายเคเบิลเข้ากับขั้วต่อสายเคเบิลอื่นจนสุด

ตรวจสอบให้แน่ใจว่าแถบล็อคอยู่ในแนวเดียวกัน โดยให้อยู่ที่ ตรงข้ามกับ ด้านของสายเคเบิล

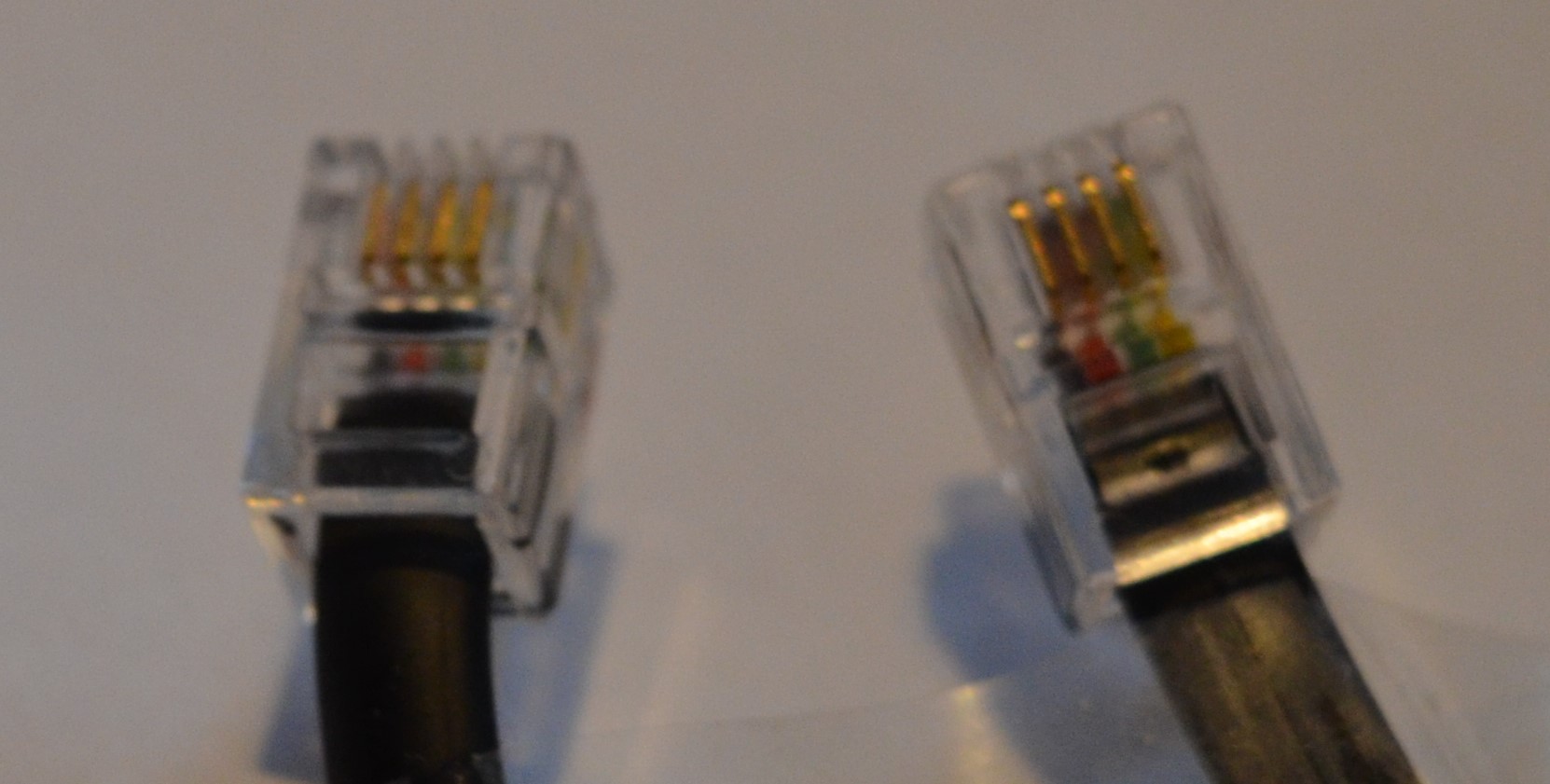

ภาพระยะใกล้ของปลายทั้งสองข้างของสายเคเบิลเพื่อเน้นให้เห็นว่าขั้วต่อสายเคเบิลวางตรงข้ามกัน

การจัดแถบล็อคให้อยู่ด้านตรงข้ามของสายเคเบิล จะช่วยให้มั่นใจว่าลำดับสีของสายไฟจะเหมือนกันจากซ้ายไปขวาที่ปลายทั้งสองข้าง

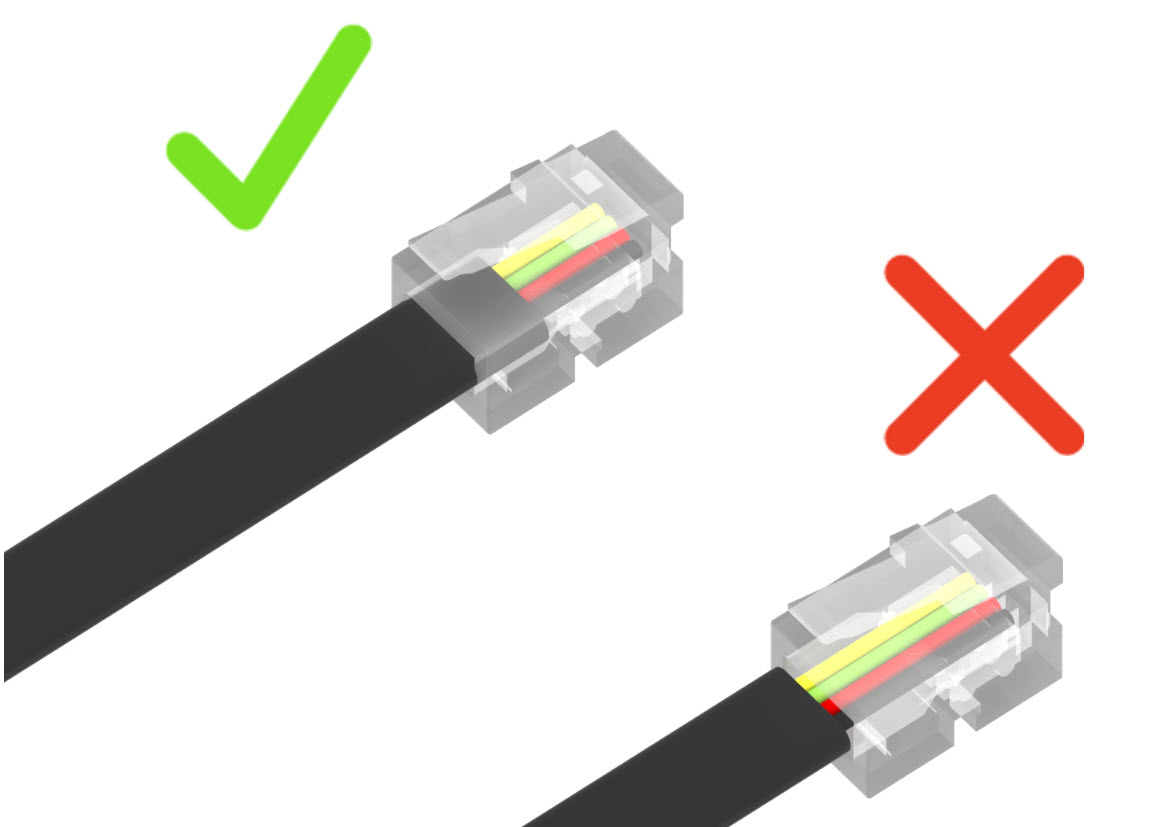

แผนภาพแสดงสายเคเบิลที่ปอกออกอย่างถูกต้องโดยมีส่วนหนึ่งของปลอกหุ้มเสียบอยู่ในขั้วต่อสายเคเบิล นอกจากนี้ยังแสดงสายเคเบิลที่ปอกอย่างไม่ถูกต้อง โดยมีปลอกหุ้มที่ถูกปอกออกมากเกินไปจนทำให้ไม่มีปลอกหุ้มใดๆ อยู่ภายในขั้วต่อสายเคเบิล

ตรวจสอบให้แน่ใจว่าได้เสียบปลอกสีดำเข้าไปในขั้วต่อแบบใสแล้ว สายไฟสีไม่ควรถูกเปิดเผย

การจีบและตรวจสอบการเชื่อมต่อ

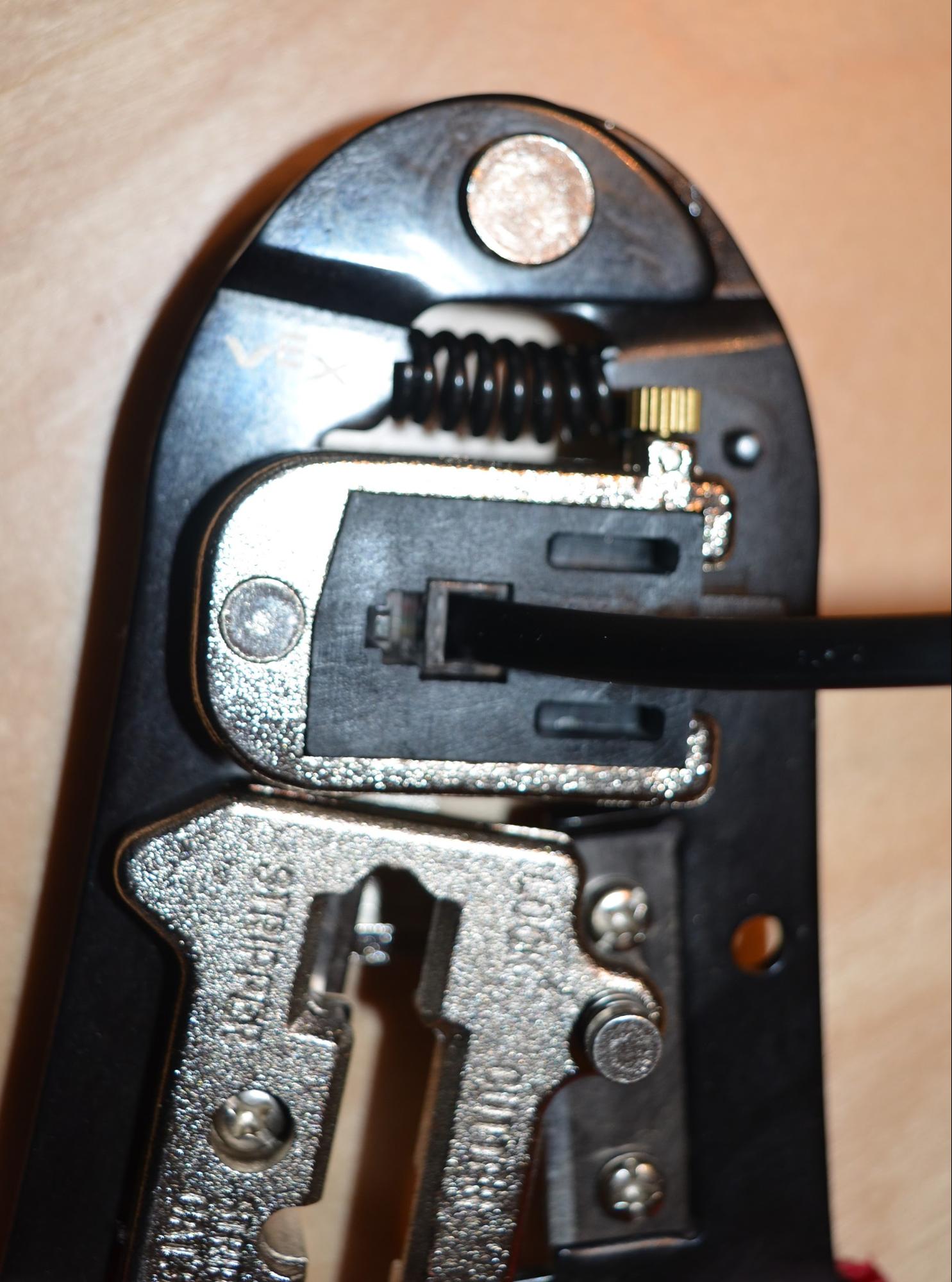

มุมมองจากด้านบนของขั้วต่อสายเคเบิลที่วางอยู่ในส่วนการจีบของเครื่องมือการจีบ

วางขั้วต่อสายเคเบิลไว้ในส่วนการจีบของเครื่องมือ บีบที่จับเข้าด้วยกันอย่างแน่นหนาจนกระทั่งไม่ขยับอีกต่อไป

คุณควรจะสัมผัสได้ถึงง่ามโลหะของขั้วต่อที่ติดอยู่กับสายไฟ ทำซ้ำกับขั้วต่อที่ปลายอีกด้านของสายเคเบิล

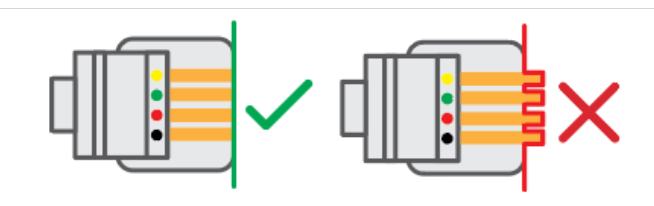

แผนผังของขั้วต่อสายเคเบิลที่จีบอย่างถูกต้อง โดยมีขาที่ถูกจีบให้เรียบเสมอกัน ทางด้านขวาเป็นแผนภาพของขั้วต่อสายเคเบิลที่พันอย่างไม่ถูกต้อง โดยมีขาที่ไม่เรียบเสมอกัน ซึ่งจะทำให้พอร์ตสมาร์ทที่เชื่อมต่ออยู่เสียหายได้

หลังจากจีบขั้วต่อแล้ว สิ่งสำคัญคือต้องตรวจสอบขั้วต่อเพื่อให้แน่ใจว่าขาได้ถูกจีบลงแล้ว

นี่เป็นสิ่งสำคัญมาก หากง่ามเป็น ไม่ใช่ ฟลัช Smart Cable ใหม่ของคุณจะสร้างความเสียหาย ความเสียหาย Smart Port ใดๆ ที่เสียบอยู่

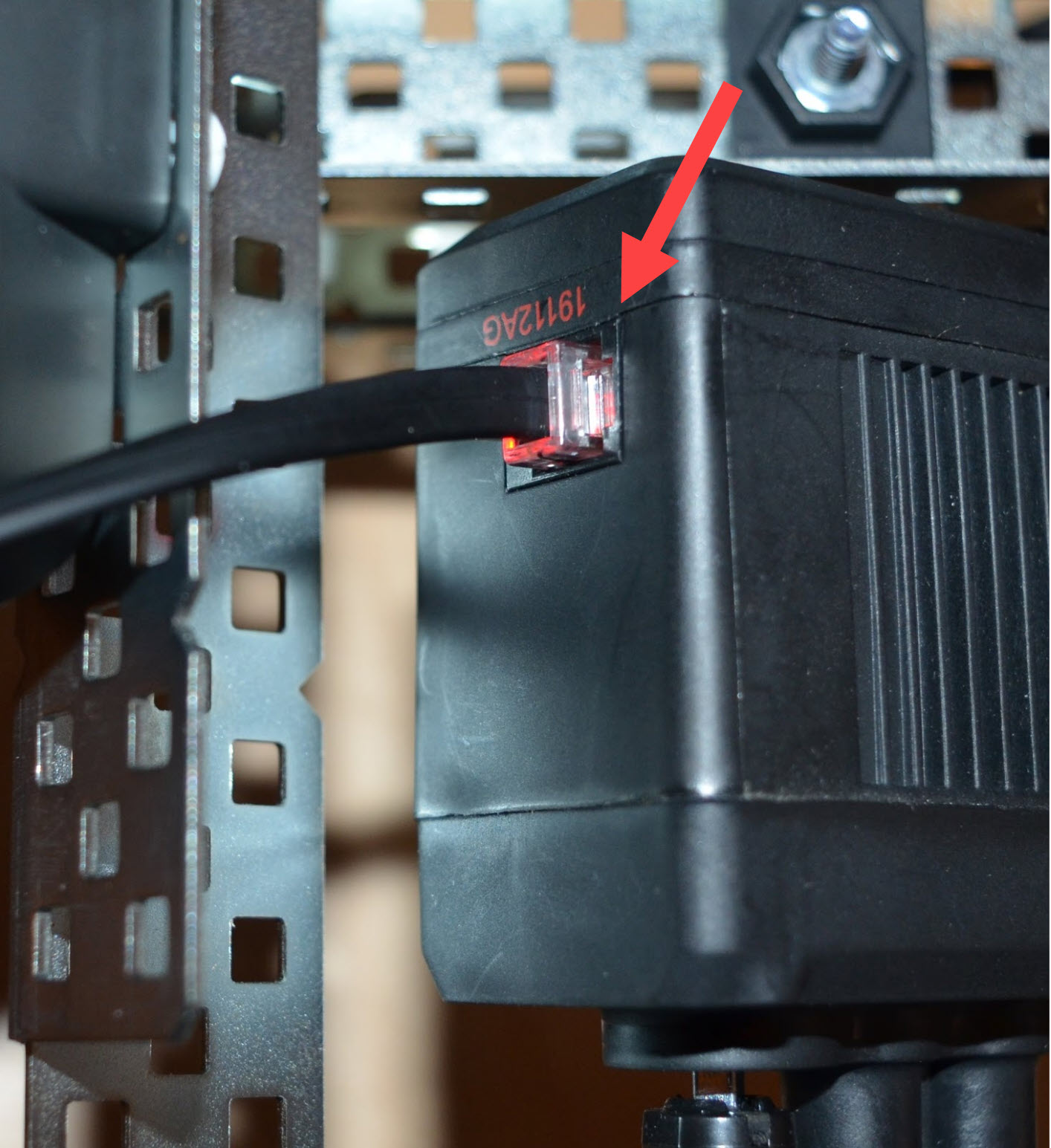

เสียบขั้วต่อสายเคเบิลเข้ากับพอร์ตอัจฉริยะของ V5 Smart Motor เพื่อเชื่อมต่อกับ V5 Robot Brain ไฟแสดงสถานะของพอร์ตอัจฉริยะจะสว่างเป็นสีแดง ซึ่งบ่งบอกว่าการเชื่อมต่อสำเร็จ

เมื่อคุณจีบและตรวจสอบสายเคเบิลเสร็จแล้ว ให้ตรวจสอบการเชื่อมต่อที่ดี

เสียบด้านหนึ่งของสายเคเบิลอัจฉริยะ V5 ที่มีความยาวแบบกำหนดเองใหม่ของคุณเข้ากับพอร์ตอัจฉริยะของ V5 Robot Brain และอีกด้านหนึ่งเข้ากับมอเตอร์อัจฉริยะ V5

เปิด V5 Robot Brain ของคุณ หาก V5 Smart Motor Smart Port สว่างเป็นสีแดง แสดงว่าการเชื่อมต่อดี

เมื่อคุณแน่ใจว่าการเชื่อมต่อสายเคเบิลใหม่ดีแล้ว อาจใช้สายเคเบิลดังกล่าวกับมอเตอร์อัจฉริยะ V5 หรืออุปกรณ์ V5 อื่นๆ ได้

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับการจัดการสายเคเบิลที่เหมาะสม ดูบทความนี้จาก VEX Library
