การติด VEX Vision Sensor เข้ากับ Clawbot IQ

VEX Vision Sensor สามารถต่อเข้ากับ Clawbot IQ build ได้ แอสเซมบลีที่อธิบายในบทความนี้จะถูกเพิ่มลงใน Clawbot ที่สร้างไว้แล้ว


คลอว์บอทไอคิว

เอกสารแนบ Vision Sensor ที่แสดงในบทความนี้จะใช้ร่วมกับ Clawbot IQ ที่ประกอบไว้แล้ว หากคุณยังไม่ได้ดำเนินการ โปรดปฏิบัติตามคำแนะนำในการสร้าง ที่นี่ เพื่อสร้าง Clawbot IQ จาก VEX IQ Super Kit



ชิ้นส่วนที่จำเป็น

ชิ้นส่วนที่ต้องติด Vision Sensor มีดังต่อไปนี้จาก VEX IQ Super Kit คำอธิบายโดยละเอียดเพิ่มเติมของชิ้นส่วนเหล่านี้มีอยู่ในโปสเตอร์เนื้อหา IQ Super Kit

  • คาน 2 - 2x6
  • คานมุม 2 - 30 องศา
  • 1 - ขั้วต่อมุม 2x2 กว้าง 2x2 คู่
  • หมุดเชื่อมต่อ 9 - 1x1
  • ขั้วต่อมุมกว้าง 2 - 2x, 1x2
  • 1 - วิชันเซนเซอร์

สภาที่แนบมาด้วย

เมื่อรวบรวมชิ้นส่วนทั้งหมดแล้ว ให้ทำตามคำแนะนำในการสร้างใน ไฟล์ PDF ที่ให้มานี้

สองสามขั้นตอนแรกจะแนะนำคุณตลอดการสร้างแอสเซมบลีต่อไปนี้:


จากนั้น คุณจะได้รับคำแนะนำในการเพิ่มชุดประกอบเข้ากับ VEX Clawbot IQ และเดินสาย Vision Sensor เข้ากับสมอง

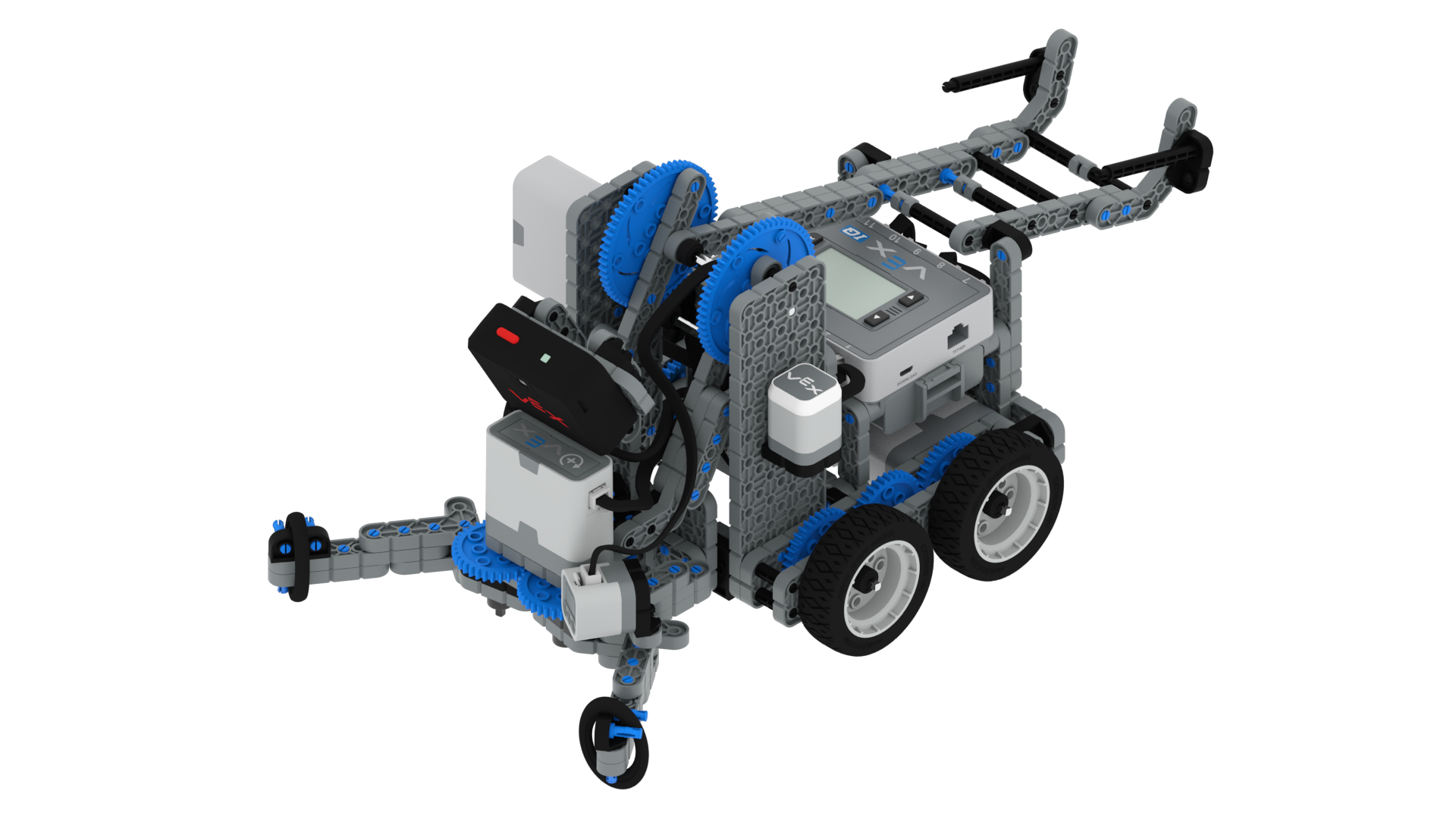

Clawbot IQ Build ที่เสร็จสมบูรณ์พร้อมวิชันเซนเซอร์

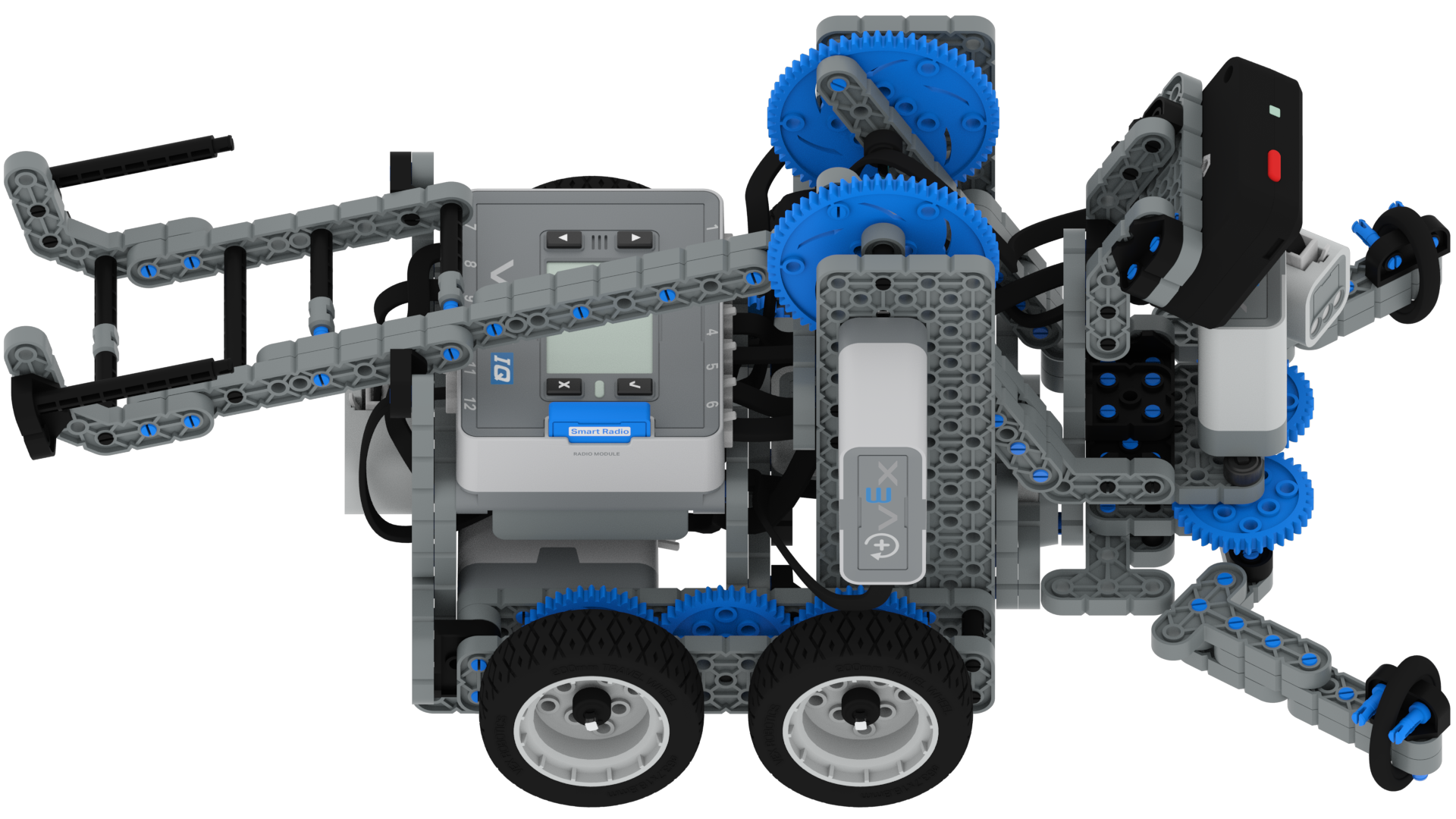

โครงสร้างที่สมบูรณ์ควรมีลักษณะดังนี้:
