ทำความเข้าใจเกี่ยวกับพิน ขั้วต่อ และสแตนด์ออฟ VEX IQ

ขั้วต่อและตัวกั้นพลาสติก VEX เป็นตัวยึดสำหรับระบบโครงสร้างพลาสติก VEX ตัวเชื่อมต่อและสแตนด์ออฟที่รวมอยู่ในชุดอุปกรณ์ (รุ่นที่ 1) และ (รุ่นที่ 2) ทำงานในลักษณะเดียวกัน แต่อาจมีสีต่างกัน ชุด (รุ่นที่ 2) มีตัวเชื่อมต่อและตัวแยกประเภทเพิ่มเติม

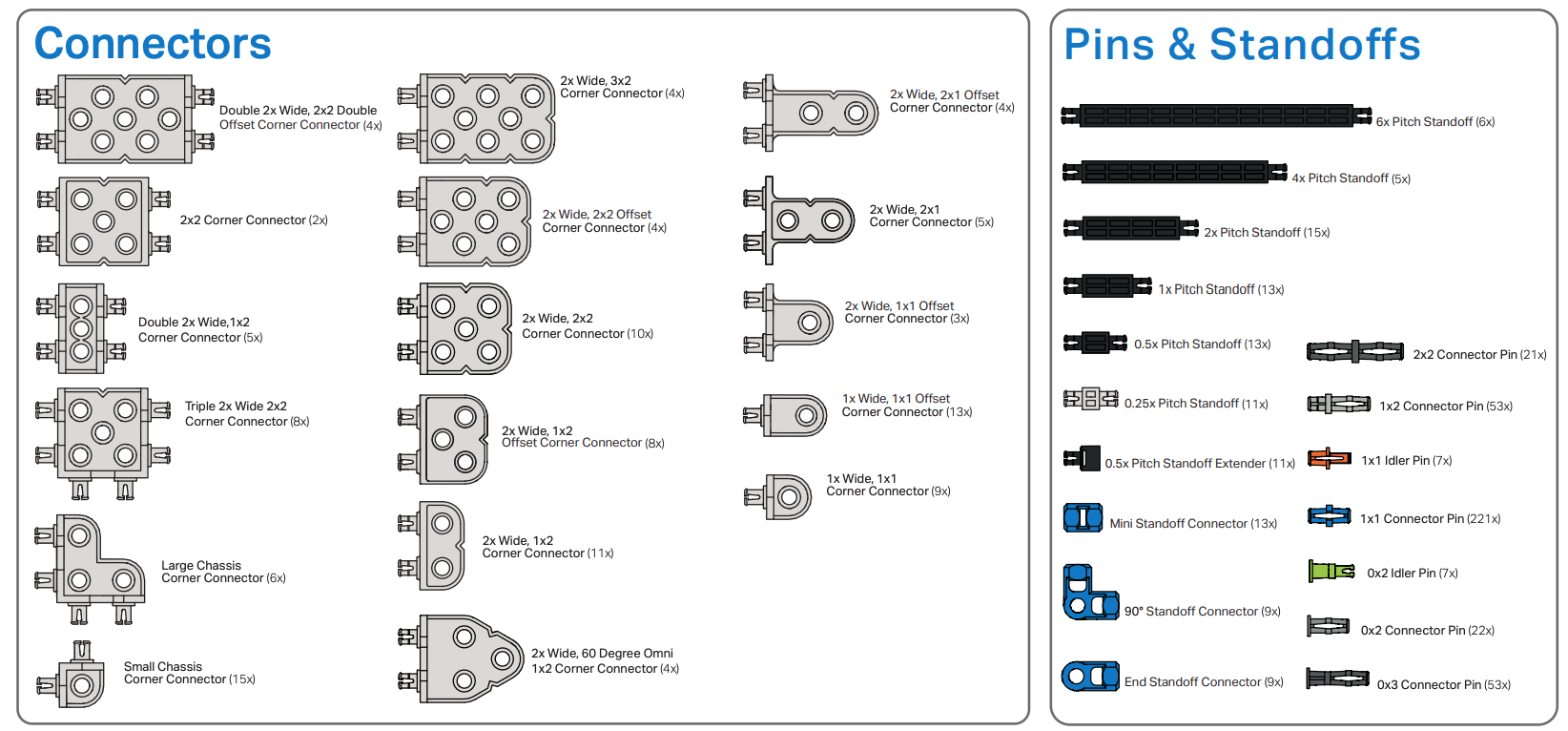

รูปภาพนี้แสดงให้เห็นตัวเชื่อมต่อ IQ (รุ่นที่ 2) และตัวแยก

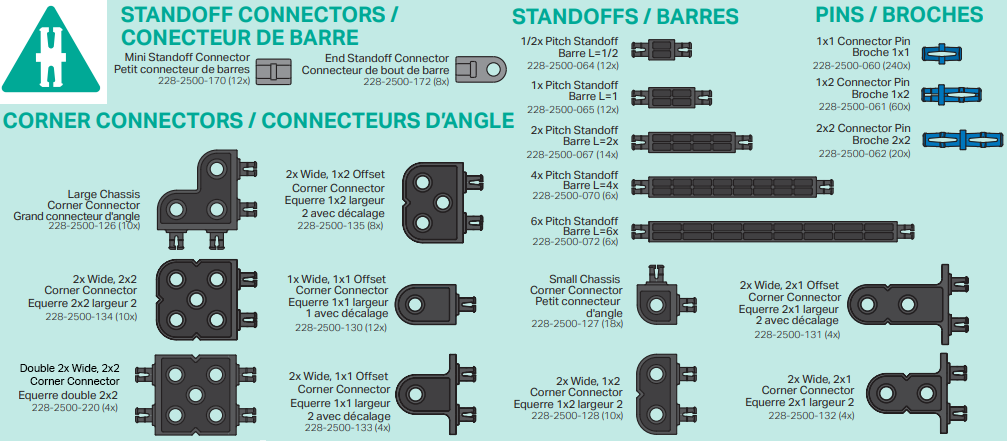

รูปภาพนี้แสดงให้เห็นถึงตัวเชื่อมต่อและจุดยืน IQ (รุ่นที่ 1)

ฟังก์ชั่นของตัวเชื่อมต่อ/ตัวแยกพลาสติก VEX มีตั้งแต่การใช้งานทั่วไปไปจนถึงการใช้งานเฉพาะเจาะจงมาก ขึ้นอยู่กับประเภทของตัวเชื่อมต่อ

หมุด

หมุดถูกใช้เพื่อเชื่อมต่อส่วนประกอบต่างๆ บนหุ่นยนต์ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ไปจนถึงโครงสร้างของหุ่นยนต์  ตัวอย่างของประเภทพินมีดังต่อไปนี้:

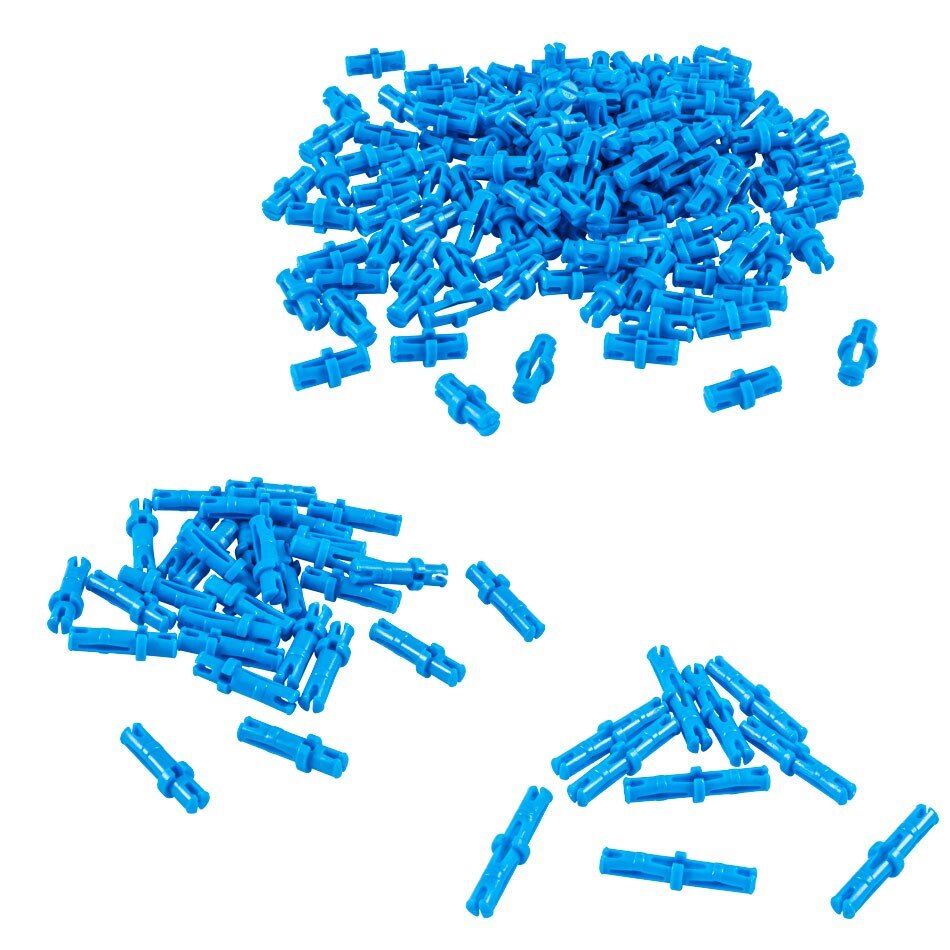

• ขั้วต่อพิน ได้รับการออกแบบให้สอดเข้าไปในรูของส่วนประกอบเพื่อติด มีหมุดเชื่อมต่อขนาด 1x1 ซึ่งออกแบบมาเพื่อเชื่อมต่อส่วนประกอบหนึ่งเข้ากับอีกชิ้นหนึ่ง เช่น การเชื่อมต่อสมองของหุ่นยนต์เข้ากับลำแสง (คุณสามารถดูตัวอย่างนี้ได้ในคำแนะนำในการสร้าง VEX IQ Clawbot) มีพินตัวเชื่อมต่อ 1x2 ซึ่งเชื่อมต่อส่วนประกอบเดียวเข้ากับส่วนประกอบเพิ่มเติมสองชิ้น เช่น การเชื่อมต่อตัวเชื่อมต่อมุมเข้ากับลำแสง 2X จากนั้นจึงติดลำแสง 1X เพิ่มเติม สุดท้ายมีพินตัวเชื่อมต่อ 2x2 ซึ่งสามารถแนบส่วนประกอบสองชั้นเข้ากับส่วนประกอบเพิ่มเติมอีกสองชั้นได้ ดู 3D Builds ต่อไปนี้เพื่อดูตัวอย่างการใช้พินตัวเชื่อมต่อ 1x1, 1x2 และ 2x2

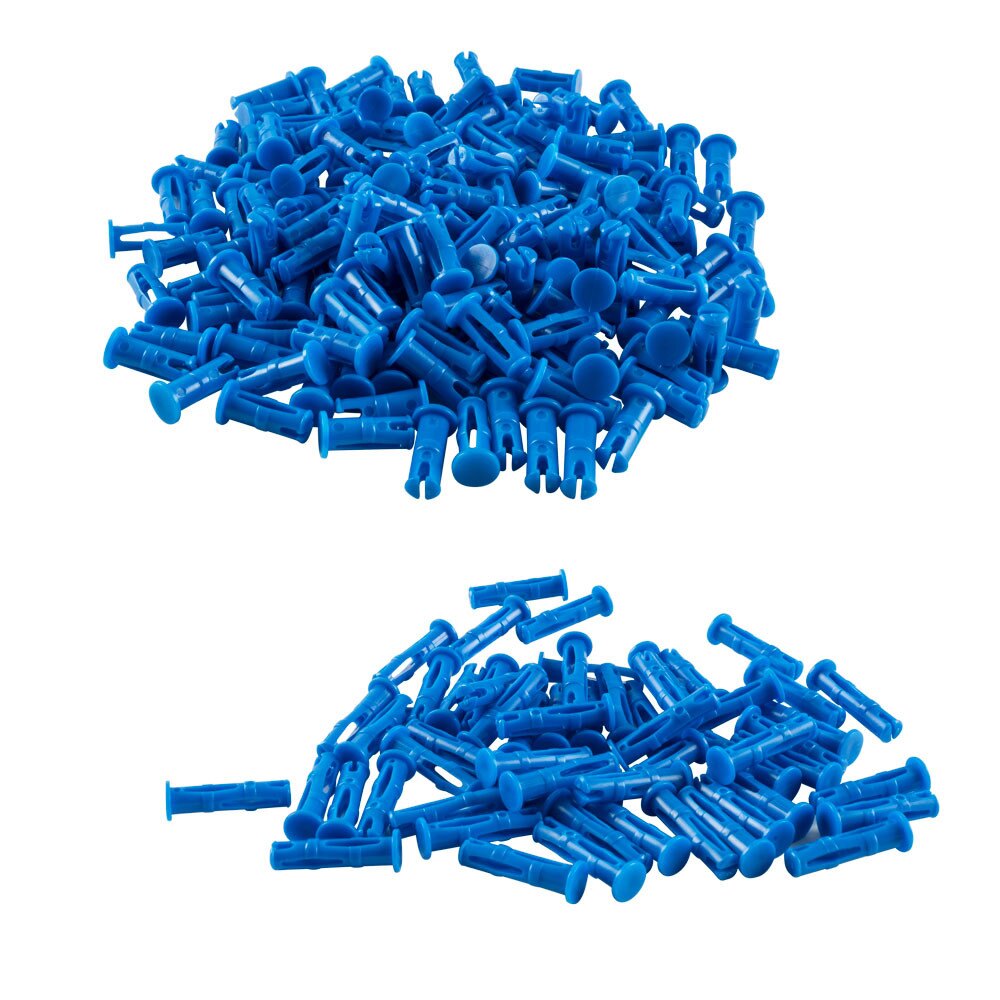

• พินตัวเชื่อมต่อแบบมีฝาปิด ให้การเชื่อมต่อประเภทอื่นในการออกแบบที่อาจมีความเสี่ยงที่พินตัวเชื่อมต่อมาตรฐานจะถูกดึงออกมาเนื่องจากไม่สามารถดึงฝาปิดผ่านรูได้ หมุดขั้วต่อแบบมีฝาปิดยังสามารถใช้เพื่อเสริมกำลังชุดประกอบหลังจากประกอบแล้ว เนื่องจากสามารถเสียบหมุดจากพื้นผิวด้านนอกได้ หมุดเหล่านี้ได้รับการออกแบบมาให้ดันผ่านรูในส่วนประกอบหนึ่งและเข้าไปในรูของส่วนประกอบถัดไป มีพิน 0x2 สำหรับเชื่อมต่อส่วนประกอบสองชิ้นเข้าด้วยกัน และพิน 0x3 สำหรับเชื่อมต่อส่วนประกอบสามชั้น

การเผชิญหน้า

Standoffs ใช้เพื่อแยกสองส่วนออกจากกันในขณะที่สร้างการเชื่อมต่อที่แน่นหนา ตัวอย่างนี้คือ การแยกคาน 2X สองตัวออกเพื่อให้สามารถวางชุดเกียร์ขับเคลื่อนไว้ระหว่างคานเหล่านั้นได้ สแตนด์ออฟยังสามารถประกอบเพื่อจัดการกับชิ้นส่วนของเกมได้ เช่น การทำส้อมที่ปลายแขน  ความยาวที่มีจำหน่าย ได้แก่ 0.5x, 1x, 2x, 4x และ 6x Standoffs ยังรวมถึง Standoff Connectors เช่น End Standoff Connectors ซึ่งสามารถสร้างจุดหมุนที่ส่วนท้ายของ standoff และ Mini และ Standard Standoff Connectors ซึ่งช่วยให้สามารถเชื่อมต่อ standoff เข้าด้วยกันได้ ดู 3D Builds ต่อไปนี้เพื่อดูตัวอย่างการใช้งาน Standoff

ขั้วต่อมุม

ตัวเชื่อมต่อเข้ามุมมีทิศทางที่หลากหลาย ทำให้มีตัวเลือกมากมายไม่สิ้นสุดในการสร้างการออกแบบสามมิติที่เชื่อมต่อคาน แผ่น และส่วนประกอบอื่นๆ ดู 3D Builds ต่อไปนี้เพื่อดูตัวอย่างการใช้งานของ Corner Connectors ที่มีอยู่:
