คอนโทรลเลอร์สามารถชาร์จด้วยสาย USB (วิธีที่แนะนำ) หรือด้วยสาย Tether บทความนี้จะกล่าวถึงวิธีการชาร์จแต่ละวิธี

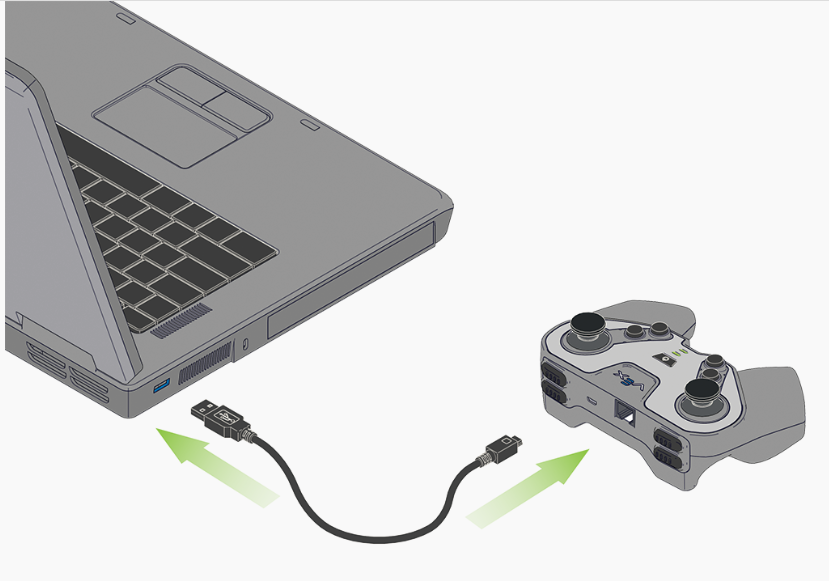

การชาร์จแบตเตอรี่คอนโทรลเลอร์ด้วยสาย USB
เชื่อมต่อคอนโทรลเลอร์เข้ากับคอมพิวเตอร์หรือแหล่งพลังงาน USB อื่น
- เชื่อมต่อ microUSB เข้ากับพอร์ตชาร์จของคอนโทรลเลอร์ และเชื่อมต่อ USB เข้ากับคอมพิวเตอร์หรือแหล่งพลังงาน USB อื่น
- ตรวจสอบให้แน่ใจว่าตัวควบคุมเปิดอยู่
หมายเหตุ: คอนโทรลเลอร์ยังสามารถชาร์จได้โดยเชื่อมต่อสาย USB เข้ากับอะแดปเตอร์ติดผนัง USB
การชาร์จแบตเตอรี่คอนโทรลเลอร์ด้วยสาย Tether
- เชื่อมต่อคอนโทรลเลอร์เข้ากับ VEX IQ Robot Brain
- เชื่อมต่อปลายด้านหนึ่งของ Tether Cable เข้ากับ Brain ที่ปิดอยู่ด้วยแบตเตอรี่ VEX IQ Robot ที่ชาร์จแล้ว และปลายอีกด้านเข้ากับคอนโทรลเลอร์
- ฟังเสียง “คลิก” เมื่อเสียบ Tether Cable เข้ากับคอนโทรลเลอร์และ Brain เพื่อยืนยันว่าได้ต่อ Tether Cable อย่างแน่นหนาแล้ว
หมายเหตุ: การชาร์จตัวควบคุม วิธีนี้จะทำให้แบตเตอรี่ของหุ่นยนต์หมดไปบางส่วน
- เปิด Brain เพื่อเริ่มการชาร์จ

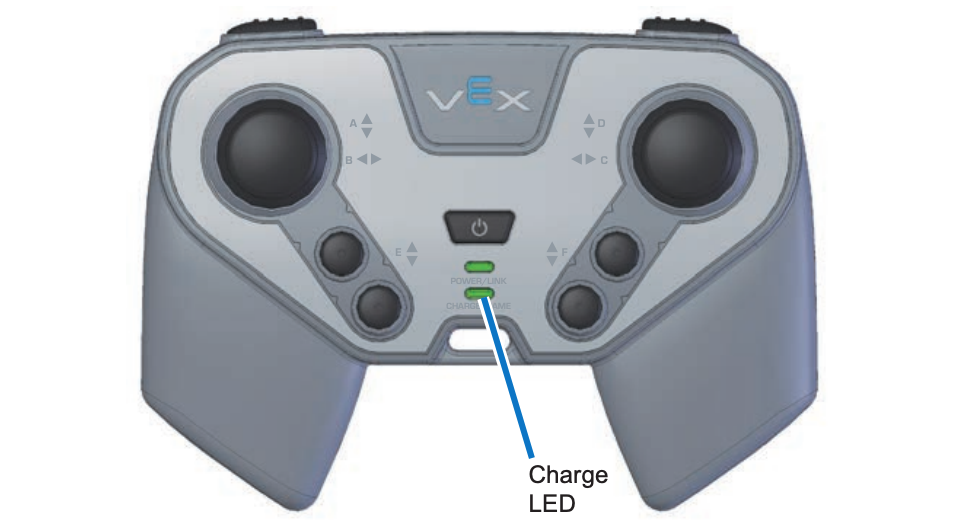

ไฟแสดงสถานะ
หมายเหตุ: LED ชาร์จ/เกมมีสามสีที่เป็นไปได้: สีเขียว สีแดง และสีเทา
| สีไฟ LED สำหรับชาร์จ/เล่นเกม | สถานะ | |
|---|---|---|
|
|
สีเขียวทึบ | แบตเตอรี่คอนโทรลเลอร์ชาร์จเต็มแล้ว |
|
|
สีแดงทึบ | คอนโทรลเลอร์ กำลังชาร์จแบตเตอรี่ |
|
|
สีแดงกะพริบ | แบตเตอรี่คอนโทรลเลอร์ทำงานผิดปกติ |
|
|
ปิด | ไม่ชาร์จ |
