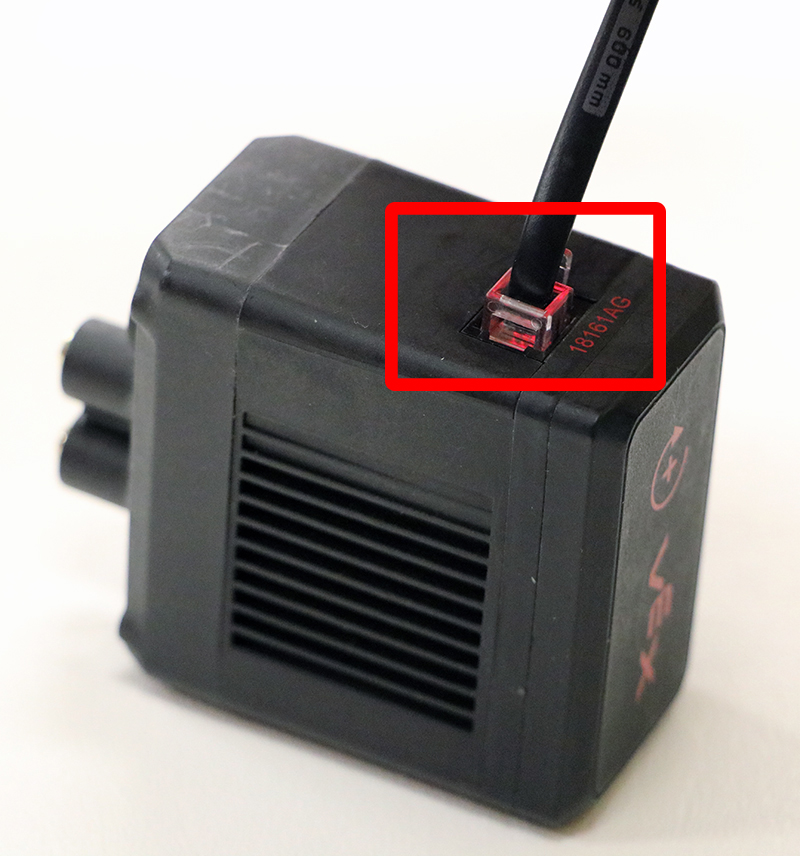

มีเครื่องมือวินิจฉัยที่มีประโยชน์มากในอุปกรณ์อัจฉริยะ V5 ทั้งหมด พอร์ตอัจฉริยะบนอุปกรณ์อัจฉริยะ V5 มีไฟสีแดงซึ่งสามารถใช้เพื่อวัตถุประสงค์ในการวินิจฉัยเพื่อให้แน่ใจว่าพอร์ตอัจฉริยะบนสมองหุ่นยนต์ V5, สายเคเบิลอัจฉริยะ V5 และอุปกรณ์อัจฉริยะ V5 ล้วนสื่อสารได้อย่างถูกต้อง

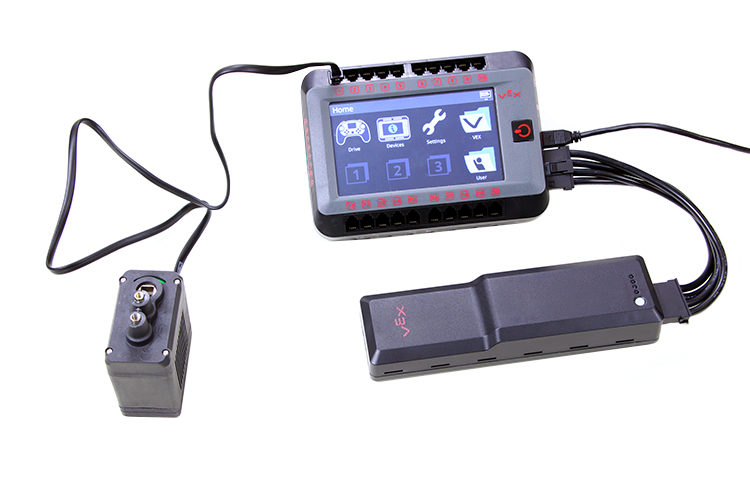

ขั้นตอนที่ 1: เสียบอุปกรณ์อัจฉริยะเข้ากับพอร์ตของ Robot Brain V5 ที่เปิดอยู่
ขั้นตอนที่ 2: สังเกตไฟบนพอร์ตอัจฉริยะของอุปกรณ์
การทดสอบการวินิจฉัย - ผ่าน
| พฤติกรรมแสงสีแดงของพอร์ตอัจฉริยะของอุปกรณ์ V5 | บ่งชี้ |
| ส่องสว่างอยู่เสมอ | อุปกรณ์อัจฉริยะไม่ได้ใช้งานและรับพลังงาน - อุปกรณ์และการเชื่อมต่อดี |
| กระพริบอย่างรวดเร็ว | อุปกรณ์อัจฉริยะอยู่ภายใต้การควบคุมของแดชบอร์ดของเมนูอุปกรณ์ของ V5 Robot Brain - อุปกรณ์และการเชื่อมต่อที่ดี |
การทดสอบวินิจฉัย - ล้มเหลว
| พฤติกรรมแสงสีแดงของพอร์ตอัจฉริยะของอุปกรณ์ V5 | บ่งชี้ |
| ไฟ Smart Port กะพริบช้าๆ เป็นไฟสีแดง - หนึ่งครั้งต่อวินาที | อุปกรณ์อัจฉริยะได้รับพลังงาน แต่ไม่มีการสื่อสารระหว่างอุปกรณ์กับสมองหุ่นยนต์ V5 - อุปกรณ์อัจฉริยะ V5, สายเคเบิลอัจฉริยะ หรือพอร์ตอัจฉริยะสมองหุ่นยนต์ V5 ไม่ดี |
| ไฟ Smart Port ไม่ติดสว่าง | ไม่มีพลังงานเข้าสู่อุปกรณ์อัจฉริยะ V5 - อุปกรณ์ V5 ไม่ดี, สายเคเบิลอัจฉริยะ หรือพอร์ตอัจฉริยะสมองหุ่นยนต์ V5 |
ขั้นตอนการแก้ไขปัญหา
- ตรวจสอบว่าขั้วต่อพอร์ตอัจฉริยะทั้งบนอุปกรณ์อัจฉริยะและ Robot Brain V5 เสียบเข้าจนสุดแล้ว และแท็บล็อคเข้าที่แล้ว
- ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ Robot Brain V5 เป็นเวอร์ชันล่าสุด
- ลองใช้ Smart Cable อันอื่น (ควรไม่ใช่สายเคเบิลที่สั่งทำพิเศษ)
- สลับ Smart Cable ที่เชื่อมต่ออุปกรณ์อัจฉริยะกับ Robot Brain V5 ไปยังพอร์ตอื่นบน V5 Robot Brain
หากขั้นตอนเหล่านี้ไม่สามารถแก้ปัญหาได้ โปรดส่งอีเมลไปที่: support@vex.com
