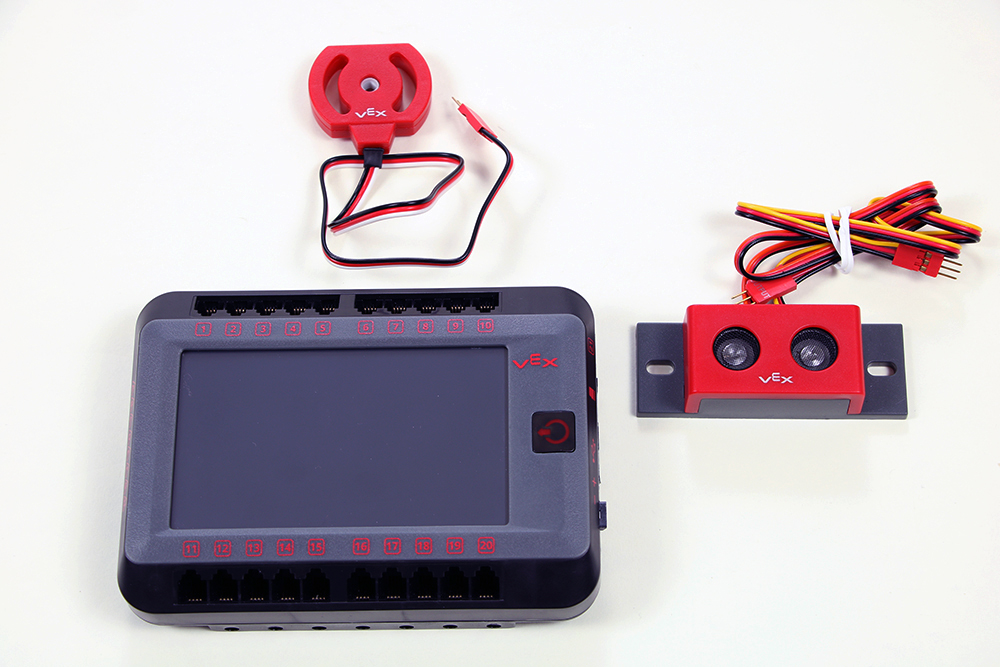

รวบรวมส่วนประกอบที่จำเป็น
คุณจะต้องมีสิ่งต่อไปนี้:
- สมองหุ่นยนต์ V5
- อุปกรณ์ 3 สาย
ค้นหาพอร์ต 3 สาย

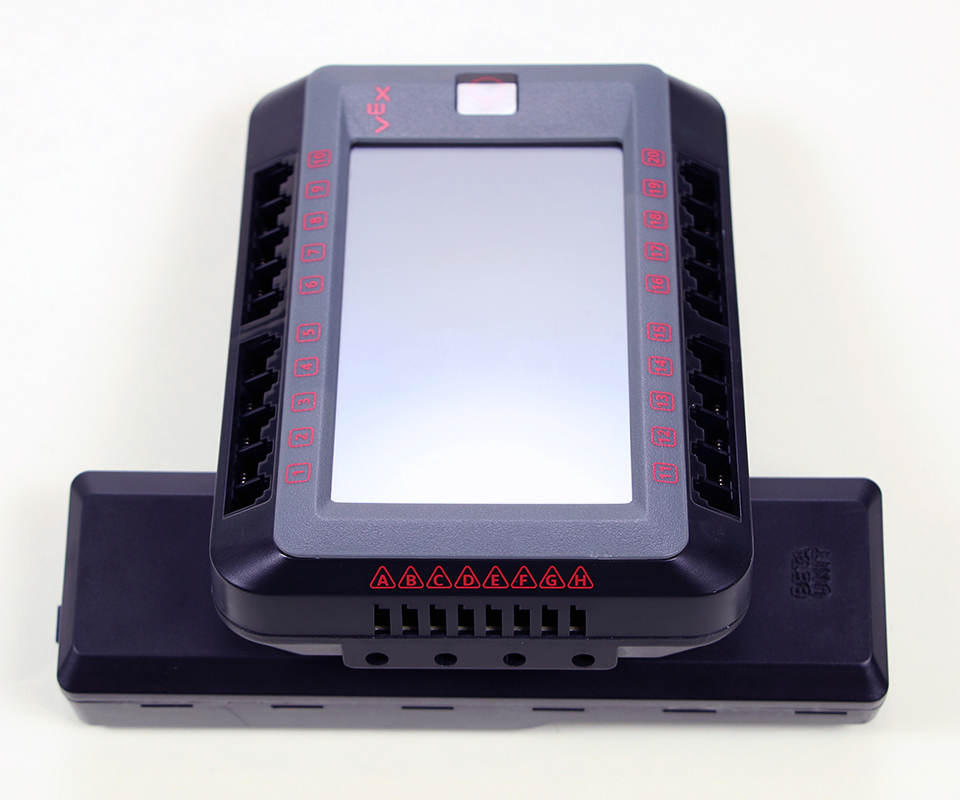

พอร์ต 3-Wire อยู่ที่ด้านข้างของ V5 Brain ตรงข้ามกับด้านที่มีการเชื่อมต่อแบตเตอรี่
สมอง V5 มีพอร์ต 3-Wire ทั้งหมดแปดพอร์ตซึ่งมีป้ายกำกับว่า AH ซึ่งทั้งหมดสามารถใช้เป็นอินพุตหรือเอาต์พุตที่สามารถใช้กับเซ็นเซอร์รุ่นเก่า 3 สาย VEX EDR และตัวควบคุมมอเตอร์

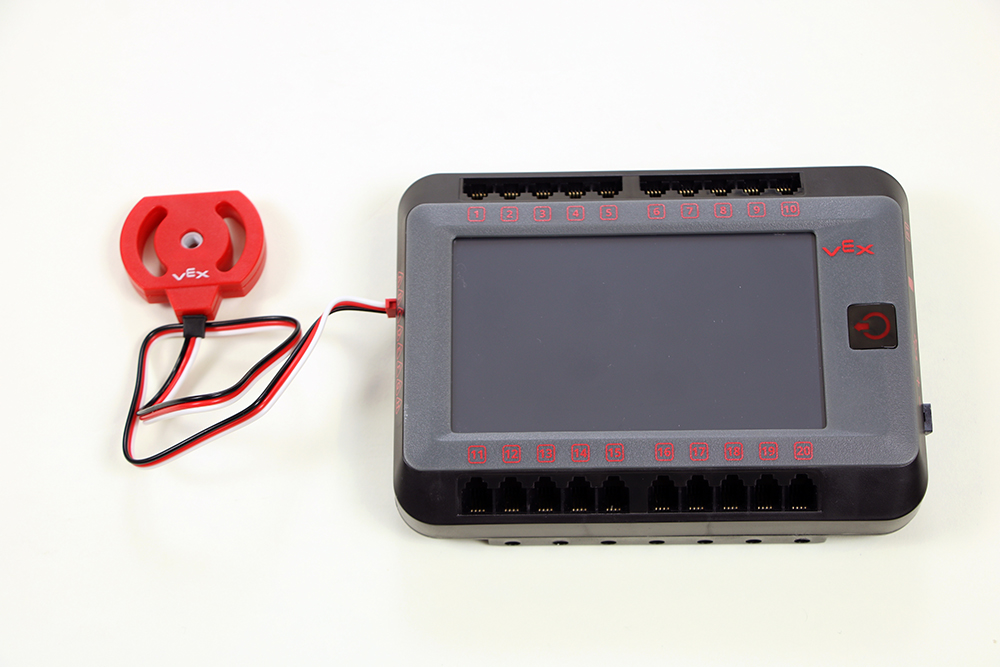

เชื่อมต่ออุปกรณ์ 3 สาย
เสียบสายเคเบิล 3 สายเข้ากับพอร์ตที่ต้องการ พอร์ตต่างๆ ได้รับการคีย์ไว้ ดังนั้นคุณจึงสามารถเสียบสายเคเบิลได้ทางเดียวเท่านั้น
หากคุณใช้ส่วนขยายแบบ 3 สาย ตรวจสอบให้แน่ใจว่าสายไฟสีดำเชื่อมต่ออยู่ตลอดเวลาเพื่อป้องกันการเชื่อมต่ออุปกรณ์ไม่ถูกต้อง
