การกำหนดค่าอุปกรณ์ 3 สายใน VEXcode V5 – ห้องสมุด VEX

เมื่อเริ่มโปรแกรมด้วย VEXcode V5 บล็อคอุปกรณ์เซนเซอร์และ 3 สายจะไม่ปรากฏใน Toolbox จนกว่าจะกำหนดค่าเรียบร้อยแล้ว

การเพิ่มอุปกรณ์ 3 สาย

แผนภาพแสดงตัวเลือกการกำหนดค่าสำหรับหุ่นยนต์ V5 โดยแสดงส่วนประกอบต่าง ๆ และการจัดเรียงภายในโครงสร้างของหุ่นยนต์ ซึ่งเกี่ยวข้องกับคำอธิบายหมวดหมู่ V5 ภายใต้ส่วนการกำหนดค่าหุ่นยนต์

หากต้องการกำหนดค่าอุปกรณ์ ให้เลือกปุ่มอุปกรณ์เพื่อเปิดหน้าต่างอุปกรณ์

เลือก “เพิ่มอุปกรณ์”

ไดอะแกรมแสดงการกำหนดค่าของหุ่นยนต์ VEX V5 ซึ่งแสดงส่วนประกอบต่างๆ และการจัดเรียงที่เกี่ยวข้องกับคำอธิบายหมวดหมู่ V5 ภายใต้ส่วนการกำหนดค่าหุ่นยนต์

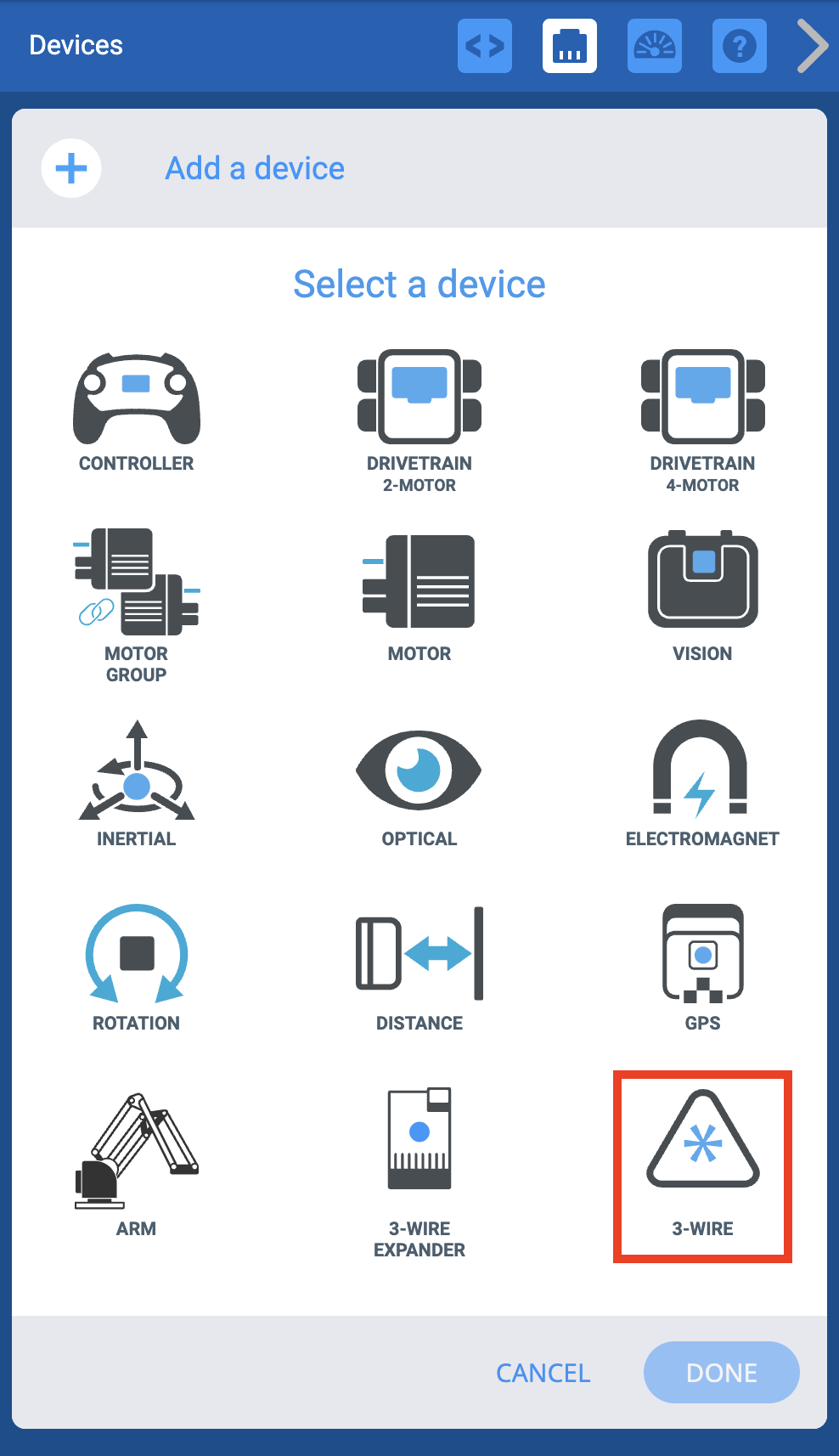

เลือกอุปกรณ์แบบ 3 สาย

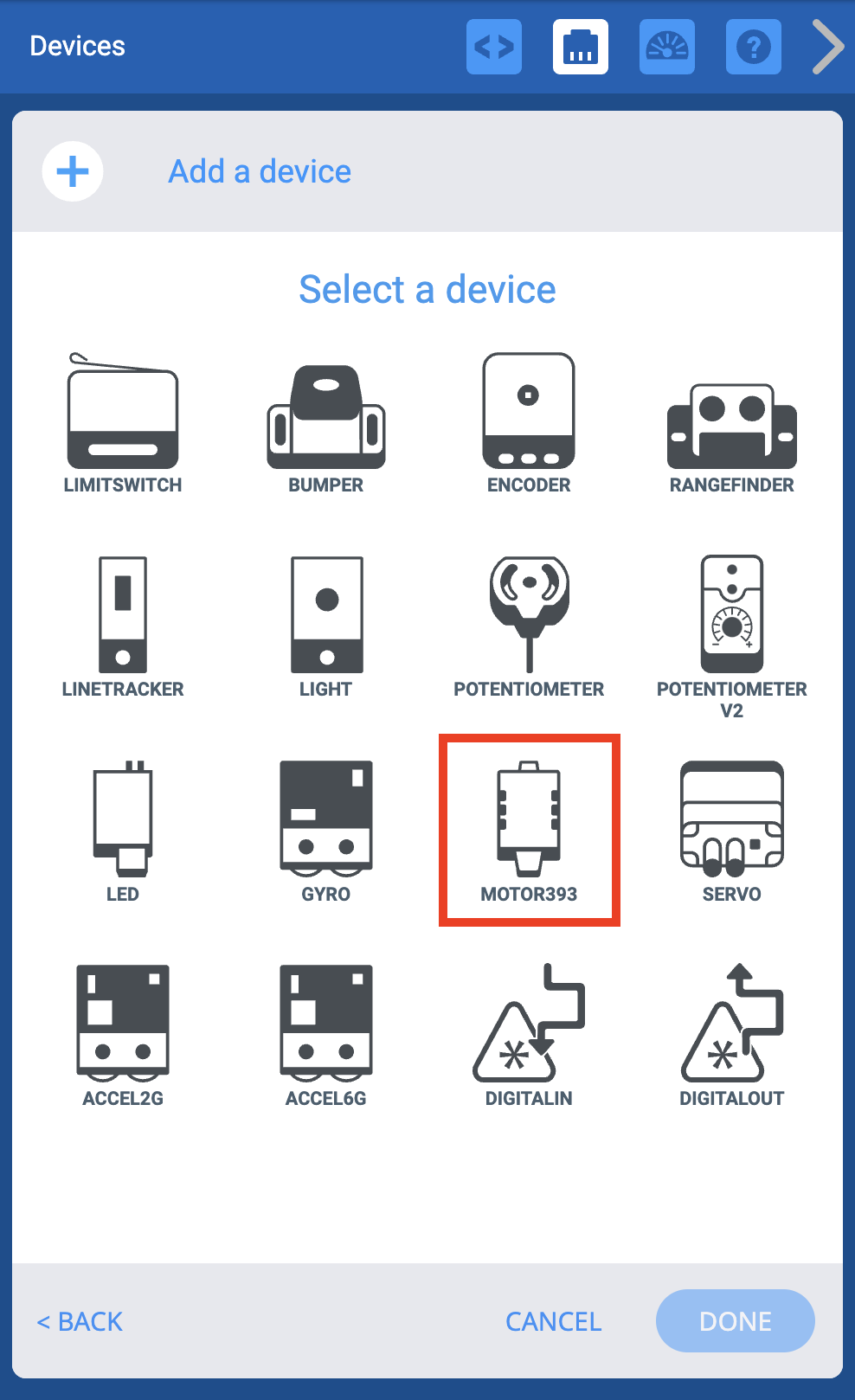

แผนภาพแสดงการกำหนดค่าหุ่นยนต์ V5 ซึ่งแสดงส่วนประกอบต่างๆ และการจัดเรียงเพื่อประสิทธิภาพสูงสุดในการใช้งานหุ่นยนต์

เลือกอุปกรณ์ 3 สายที่คุณใช้ ตัวอย่างนี้แสดงลิมิตสวิตช์

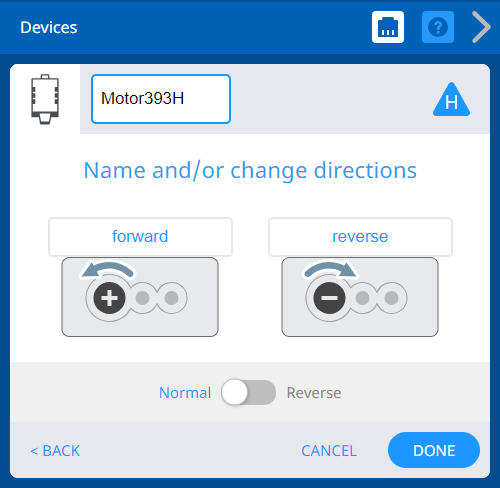

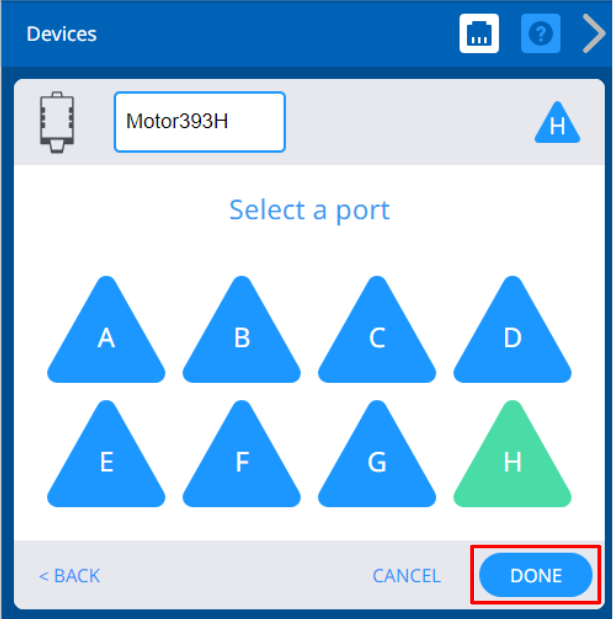

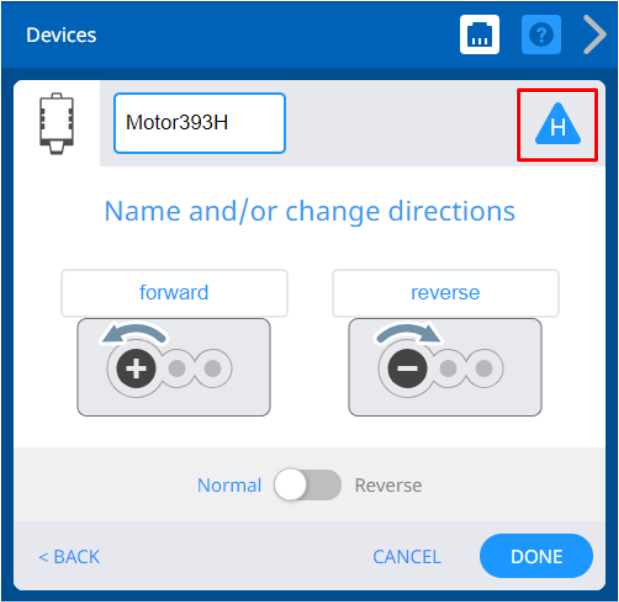

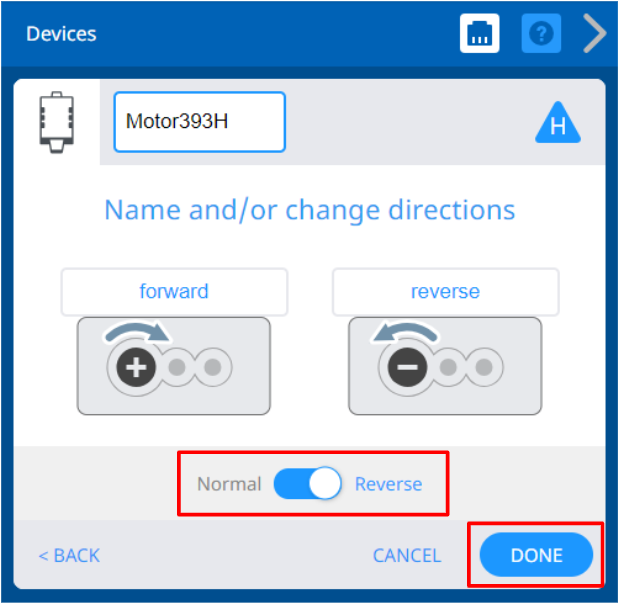

หมายเหตุ: อุปกรณ์ 3 สาย ได้แก่ ลิมิตสวิตช์ สวิตช์กันชน ตัวเข้ารหัส ตัวค้นหาระยะ ตัวติดตามเส้น ไฟ โพเทนชิออมิเตอร์ LED ไจโร มอเตอร์-393 เซอร์โว มาตรวัดความเร่ง-2G และมาตรวัดความเร่ง-6G อุปกรณ์ทั้งหมดปฏิบัติตามกระบวนการกำหนดค่าเดียวกันโดยมีขั้นตอนเพิ่มเติมสำหรับ Motor-393 ดูด้านล่างของบทความนี้สำหรับรายละเอียดเพิ่มเติม

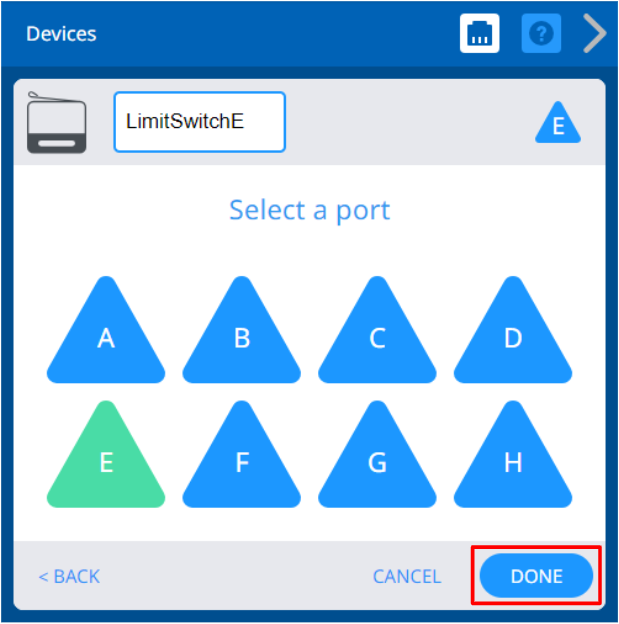

เลือกพอร์ตที่จะต่ออุปกรณ์เข้ากับ VEX V5 Brain พอร์ตที่กำหนดค่าไว้สำหรับอุปกรณ์อื่นแล้วจะไม่สามารถใช้งานได้ เมื่อเลือกพอร์ตแล้ว ให้เลือก "เสร็จสิ้น" เพื่อส่งอุปกรณ์ไปยังการกำหนดค่า หรือ "ยกเลิก" เพื่อกลับไปที่เมนูอุปกรณ์

หมายเหตุ:การเลือก "ยกเลิก" จะยกเลิกการเปลี่ยนแปลงใดๆ ที่คุณทำกับอุปกรณ์ และจะไม่เป็นส่วนหนึ่งของการกำหนดค่า

การเปลี่ยนพอร์ตของอุปกรณ์แบบ 3 สาย

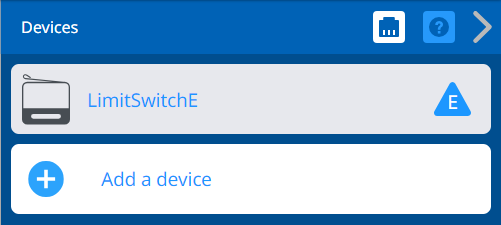

คุณสามารถเปลี่ยนหมายเลขพอร์ตสำหรับอุปกรณ์ 3 สายได้โดยเลือกอุปกรณ์ 3 สายในหน้าต่างอุปกรณ์

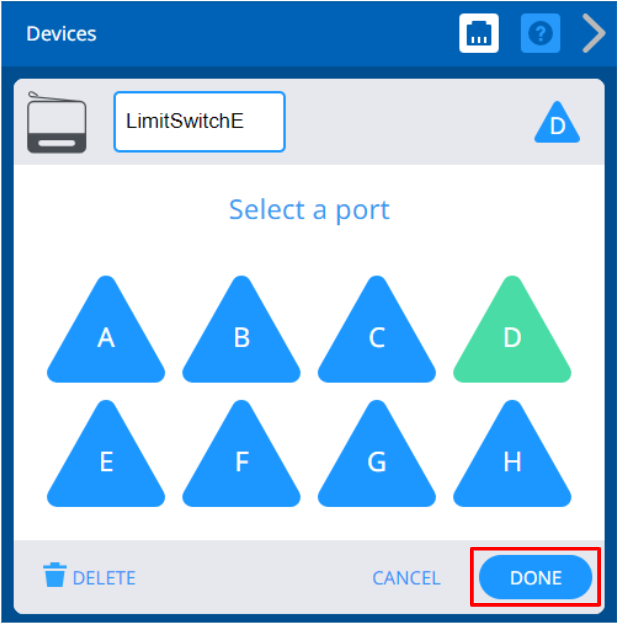

เลือกพอร์ตอื่นบนหน้าจอการเลือกพอร์ต และหมายเลขพอร์ตจะเปลี่ยนเป็นสีเขียว จากนั้นเลือก "เสร็จสิ้น" เพื่อส่งการเปลี่ยนแปลง

การเปลี่ยนชื่ออุปกรณ์ 3 สาย

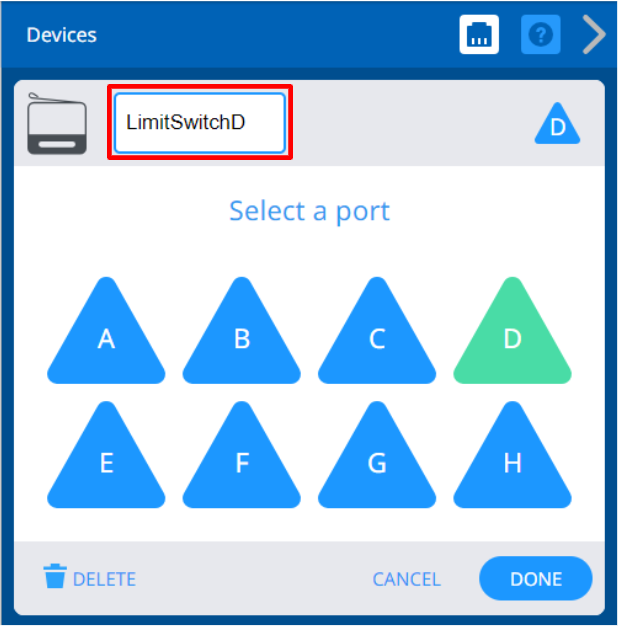

คุณยังสามารถเปลี่ยนชื่ออุปกรณ์ 3 สายได้โดยการเปลี่ยนชื่อในกล่องข้อความที่ด้านบนของหน้าจอการเลือกพอร์ต หากคุณเลือกชื่อที่ไม่ถูกต้อง กล่องข้อความจะเน้นสีแดงเพื่อระบุ จากนั้นเลือก "เสร็จสิ้น" เพื่อส่งการเปลี่ยนแปลงอุปกรณ์ไปยังการกำหนดค่า

หากคุณเปลี่ยนชื่ออุปกรณ์ 3 สายที่ใช้ในโปรเจ็กต์ของคุณแล้ว คุณจะต้องอัปเดตชื่ออุปกรณ์ในบล็อกเป็นชื่อใหม่โดยใช้เมนูแบบเลื่อนลง

การลบอุปกรณ์ 3 สาย

นอกจากนี้ยังสามารถลบอุปกรณ์ 3 สายได้โดยเลือกตัวเลือก "ลบ" ที่ด้านล่างของหน้าจอการเลือกพอร์ต

หมายเหตุ:หากคุณลบอุปกรณ์ 3 สายที่ใช้ในโปรเจ็กต์ของคุณแล้ว โปรเจ็กต์ของคุณจะสร้างข้อผิดพลาดหากคุณพยายามดาวน์โหลดจนกว่าคุณจะลบบล็อกที่ใช้อุปกรณ์ที่ถูกลบด้วย
